气体灭火控制盘安装使用说明书

JB-QB-QM200/4气体灭火控制盘目录第1章产品介绍 (1)1.1概述 (1)1.2技术指标 (1)1.3功能特性 (1)第2章安装与接线 (3)2.1机箱安装 (3)2.2内部结构 (3)2.3电源连接 (4)2.4主控制板说明 (4)2.5区控制板说明 (4)2.6回路安装 (5)2.6.1外围部件的安装 (5)2.7上电测试 (6)第3章跳线 (10)3.1主控制板跳线 (10)3.1.1主控制板跳线的出厂默认设置 (10)3.1.2电磁阀自动启动延时时间设置 (10)3.1.3灭火分区数目设置 (11)3.1.4声光报警器消声方式设置 (11)3.1.5手动启动延时方式设置 (12)3.1.6放气确认方式设置 (12)3.1.7主控制板输出回路的故障检测方式设置 (12)3.1.8主控制板输入回路的内置终端电阻设置 (13)3.2区控制板跳线 (14)3.2.1区控制板跳线的出厂默认设置 (14)3.2.2电磁阀驱动输出回路的故障检测方式设置 (15)3.2.3区控制板输出回路的故障检测方式设置 (15)3.2.4区控制板输入回路的内置终端电阻设置 (16)第4章端子 (18)4.1端子位置与用途 (18)4.1.1主控制板上的端子 (18)4.1.2区控制板上的端子： (19)4.2输入端子的使用 (20)4.2.1输入端子接线方式 (20)4.2.2主控制板上的输入端子 (21)4.2.3区控制板上的输入端子 (21)4.3输出端子的使用 (23)4.3.1输出端子的接线方式 (23)4.3.2主控制板上的输出端子 (24)4.3.3区控制板上的输出端子 (25)第5章面板显示说明 (28)5.1主显示板说明 (28)5.2区显示板说明 (29)第6章键盘操作说明 (31)6.1主显示板上的按键 (31)6.2区显示板上的按键 (32)阅读提示工程安装，请查阅第2章安装与接线；如遇到工程要求，需要更改接线方式，请查阅第3章跳线和第4章端子。

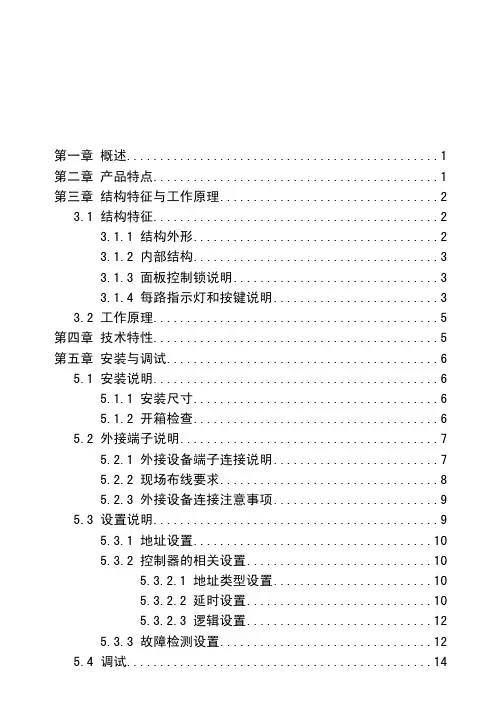

目录第一章 概述 (1)第二章 产品特点 (1)第三章 结构特征与工作原理 (2)3.1 结构特征 (2)3.1.1 结构外形 (2)3.1.2 内部结构 (3)3.1.3 面板控制锁说明 (3)3.1.4 每路指示灯和按键说明 (3)3.2 工作原理 (5)第四章 技术特性 (5)第五章 安装与调试 (6)5.1 安装说明 (6)5.1.1 安装尺寸 (6)5.1.2 开箱检查 (6)5.2 外接端子说明 (7)5.2.1 外接设备端子连接说明 (7)5.2.2 现场布线要求 (8)5.2.3 外接设备连接注意事项 (9)5.3 设置说明 (9)5.3.1 地址设置 (10)5.3.2 控制器的相关设置 (10)5.3.2.1 地址类型设置 (10)5.3.2.2 延时设置 (10)5.3.2.3 逻辑设置 (12)5.3.3 故障检测设置 (12)5.4 调试 (14)5.4.1 气体灭火盘系统调试 (14)5.4.1.1查看地址 (14)5.4.1.2自检操作 (14)5.4.1.3复位操作 (14)5.4.2 逻辑启动功能调试 (14)5.4.3 手动启动功能调试 (15)5.4.4 现场紧急启动功能调试 (16)5.4.5 按键保护罩的安装 (16)第六章 使用及操作 (17)6.1 正常监测状态 (17)6.2 启动钢瓶（1谨慎操作） (19)6.2.1 自动启动（延时启动） (19)6.2.2 手动启动（无延时启动，谨慎操作！！！） (19)6.2.3 现场紧急启动（延时启动） (20)6.3 延时中取消启动 (20)6.3.1 停止键操作 (20)6.3.2 现场急停键操作 (21)6.4 复位 (21)6.5 自检 (22)第七章 故障分析与排除方法 (22)第八章 注意事项 (24)第九章 保养与维修 (25)第十章 运输及贮存 (25)第十一章 售后服务 (26)附录1：工程接线示例图 (26)附录2：按键保护罩安装更换方法 (27)第一章 概 述LD5501EN气体灭火控制盘（以下简称气体灭火盘）是依据GA61-2002标准，根据消防规范和消防验收规范研制的，配合我公司生产的LD128EN/LD128E系列火灾报警控制器使用，可根据采集的现场火警信息，智能控制气体灭火系统的执行机构，从而达到准确无误的控制灭火气体喷洒的目的。

安装、使用产品前，请阅读安装使用说明书。

请妥善保管好本手册，以便日后能随时查阅。

GST-QKP01/P火灾报警控制器气体灭火控制器安装使用说明书(Ver1.01，2011.07)海湾安全技术有限公司目录1概述 (1)2功能 (1)3特点 (2)4技术指标 (2)5结构特征及配置说明 (3)5.1外观及面板说明 (3)5.1.1外观及面板 (3)5.1.2指示灯 (4)5.1.3按键 (4)5.1.4手自动转换开关 (5)5.1.5内部检修开关 (5)5.2内部结构说明 (5)5.3外接端子说明 (6)5.4布线要求 (7)5.5接线说明 (7)5.5.1与火灾报警控制器（联动型）的连接 (7)5.5.2与电磁阀的连接 (8)5.5.3典型系统接线图 (8)6安装与调试 (9)6.1开箱检查 (9)6.2内部配置及连接状况检查 (9)6.3开机检查 (9)6.4安装方法 (9)6.5外部设备检查 (9)6.5.1外接线状态检查 (9)6.5.2设备编码和检查 (10)6.6接线 (10)6.7调试 (10)6.7.1断开电磁阀连线 (11)6.7.2 GST-QKP01/P设置 (11)6.7.3 GST-QKP01/P总线设备注册和检查 (11)6.7.4向火灾报警控制器（联动型）注册 (11)6.7.5试验 (11)6.7.6调试完毕系统恢复 (12)7操作说明 (13)7.1一般管理人员的操作 (13)7.1.1开机、关机和自检 (13)7.1.2键盘操作说明 (13)7.1.3信息显示及记录 (14)7.1.4声光自检 (24)7.1.5时间设置 (24)7.1.6打印机操作 (24)7.1.7消音 (25)7.1.8复位 (26)7.1.9气体灭火的紧急启动和停动 (26)7.1.10警报器启动和停动 (27)7.1.11火灾报警控制器的显示和操作 (28)7.2系统管理员的操作 (29)7.2.1手自动工作状态设置 (29)7.2.2 GST-QKP01/P上的设置 (29)7.2.3火灾报警控制器（联动型）上的设置 (36)7.2.4设备注册 (41)7.3检修 (42)8故障、异常信息处理和定期检查 (43)9注意事项 (43)10产品附件 (43)附录一整机内部接线示意图 (44)附录二控制器的菜单操作目录说明 (45)1概述GST-QKP01/P火灾报警控制器、气体灭火控制器（简称为GST-QKP01/P）是海湾公司为适应工程设计的需要而开发的。

JB-TB-SX1105型火灾报警控制器单区气体灭火控制器安装使用阐明书公安部沈阳消防科学研究所沈阳消防电子设备厂二〇〇〇年五月一.概述JB-TB-SX1105型火灾报警控制器是我厂最新研制生产旳广泛合用于中小型火灾探测报警与气体灭火应用领域规定旳新产品，它重要由两部分构成：火灾报警部分和气体灭火控制部分。

火灾报警部分基本采用我厂SX1101型火灾报警控制器设计模式，采用N+1线制接线方式，容量为16回路，且每个回路可以并联4只N+1线制探测器。

因此，报警系统部分最多可以接64只探测器，基本满足单区灭火场合所需旳报警点数规定。

由于采用N+1线制火灾报警系统，通过特殊技术设计，充足考虑系统抗干扰性能规定，且探测器和控制器成本相对较低，使得整个灭火系统性能价格比很高。

气体灭火部分为单区灭火，可合用于系统可靠性规定高且火灾监视面积不太大旳场合使用。

整机采用CMOS化电路并配有硬件“看门狗”及工作电源监视电路，具有功耗低，可靠性高旳长处，特别是由单片微机及A/D转换器构成旳信号采集系统，在功能软件旳支持下，可对0~25V之间旳模拟变量进行解决。

因此，该控制器可与多种不同信号输出方式旳探测器配接而成多功能规定旳火灾探测报警系统。

此外，报警解决软件还具有复合报警鉴别和再次辨认解决旳能力，大大地提高了系统旳可靠性。

该系列火灾报警控制器旳突出特点是抗干扰能力强，特别合用于电信、电力、石油化工等工业领域，环境恶劣具有强烈干扰源旳场合使用，经近年持续现场运营考核证明其性能稳定可靠，应用效果明显。

二．系统构成JB-TB-SX1105型系统构成旳重要设备有：(1)JTY-LZ-SX1301A型离子感烟探测器(2)SX1211光电感烟火灾探测器；(3)SX1221差(定)温火灾探测器；(4)JTY-HS-SX1005型红外光束线型感烟火灾探测器；(5)JTW-LD-SX1001型缆式线型定温火灾探测器；(6)J-SA-SX1302型手动报警按钮；(7)JTG-HW-SX1009型双波段红外火焰探测器。

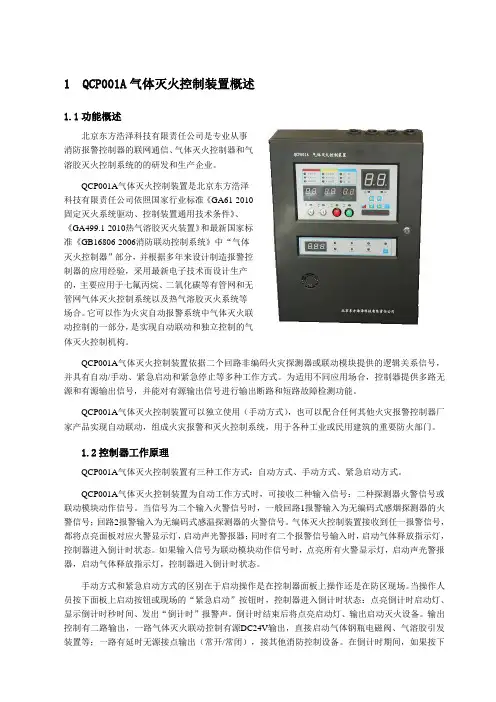

1 QCP001A气体灭火控制装置概述1.1功能概述北京东方浩泽科技有限责任公司是专业从事消防报警控制器的联网通信、气体灭火控制器和气溶胶灭火控制系统的的研发和生产企业。

QCP001A气体灭火控制装置是北京东方浩泽科技有限责任公司依照国家行业标准《GA61-2010固定灭火系统驱动、控制装置通用技术条件》、《GA499.1-2010热气溶胶灭火装置》和最新国家标准《GB16806-2006消防联动控制系统》中“气体灭火控制器”部分，并根据多年来设计制造报警控制器的应用经验，采用最新电子技术而设计生产的，主要应用于七氟丙烷、二氧化碳等有管网和无管网气体灭火控制系统以及热气溶胶灭火系统等场合。

它可以作为火灾自动报警系统中气体灭火联动控制的一部分，是实现自动联动和独立控制的气体灭火控制机构。

QCP001A气体灭火控制装置依据二个回路非编码火灾探测器或联动模块提供的逻辑关系信号，并具有自动/手动、紧急启动和紧急停止等多种工作方式。

为适用不同应用场合，控制器提供多路无源和有源输出信号，并能对有源输出信号进行输出断路和短路故障检测功能。

QCP001A气体灭火控制装置可以独立使用（手动方式），也可以配合任何其他火灾报警控制器厂家产品实现自动联动，组成火灾报警和灭火控制系统，用于各种工业或民用建筑的重要防火部门。

1.2控制器工作原理QCP001A气体灭火控制装置有三种工作方式：自动方式、手动方式、紧急启动方式。

QCP001A气体灭火控制装置为自动工作方式时，可接收二种输入信号：二种探测器火警信号或联动模块动作信号。

当信号为二个输入火警信号时，一般回路1报警输入为无编码式感烟探测器的火警信号；回路2报警输入为无编码式感温探测器的火警信号。

气体灭火控制装置接收到任一报警信号，都将点亮面板对应火警显示灯，启动声光警报器；同时有二个报警信号输入时，启动气体释放指示灯，控制器进入倒计时状态。

如果输入信号为联动模块动作信号时，点亮所有火警显示灯，启动声光警报器，启动气体释放指示灯，控制器进入倒计时状态。

编号：Q/BK-QJ-BK2100-T3版次：A/1JB-QB-BK2100气体灭火控制盘使用说明书西安博康电子有限公司目录一、概述 (1)二、主要技术指标 (1)三、主要功能 (2)四、结构特点 (4)五、操作方法 (7)六、控制盘的使用 (9)七、控制盘的维护 (10)八、附录 (10)一、概述JB-QB-BK2100气体灭火控制盘是按照国家标准GB16806-1997、GB4717-93和行业标准GA61-2002，并结合实际应用，采用最新微电脑技术和抗干扰技术设计，其设计合理，使用安全可靠。

BK2100气体灭火系统具有自动和手动两种工作方式，有两个火警检测回路，声光报警、封闭、喷放等控制输出。

在自动方式下，当防护区发生火灾时，控制盘发出火灾报警信号指示该区火灾，并实现联动——经过30秒钟（0-60秒可调）疏散延时后，输出关闭防护区的通风、空调及非消防电源的控制信号（封闭信号）。

再过10秒钟（1-30秒可调）延时后输出喷放控制信号，并接收反馈信号，指示封闭、喷放动作状态。

在手动方式下，火灾发生时，控制盘只发出火灾报警信号而不产生联动，由值班人员确认火警后，按下控制盘上的紧急启动按键或现场的紧急启动按钮，启动灭火装置。

在任何时候，按下控制盘上的紧急启动按键或现场的紧急启动按钮，将启动灭火系统。

在紧急启动或复合火灾报警后，喷放控制信号输出之前（10s延时内），按下控制盘上的紧急停止按钮或按下现场的紧急停止按钮，系统将不会输出喷放信号。

当系统处于停止状态时，可操作紧急启动按钮复位停止状态（由紧急停止状态回到初始状态），复位后可重新启动灭火系统。

BK2100气体灭火控制盘可以与普通开关量点型感烟探测器，点型感温探测器、普通手动报警按钮等一起使用，组成火灾报警灭火控制系统。

值得注意的是：BK2100气体灭火控制盘还可以与双鉴（或红外）探测器、温湿变送器等连接，组成防火、防盗和环境监测系统，对防区内的区域防范及环境温度、湿度等环境量进行监测，并提供相应监测量接点信号给控制监测中心。

火灾报警控制器单区气体灭火控制器安装使用说明书1. 引言本文档为火灾报警控制器单区气体灭火控制器的安装和使用说明书。

详细介绍了该控制器的安装步骤和使用方法，帮助用户正确使用该设备以提供火灾安全保护。

2. 系统要求在进行安装和使用之前，请确保系统满足以下要求：•确保设备处于干燥、通风和无尘的环境中；•提供稳定的电源供应；•防止设备遭受冲击和震动；•请按照设备说明书选择正确的气体灭火剂。

3. 安装步骤步骤1: 准备工作•确保已获得正确的设备和所需附件；•查阅设备的安装手册，了解设备的工作原理和安装要求；•确定设备的安装位置，并清理好安装区域。

步骤2: 安装控制器1.将控制器放置在预定的位置上，确保设备稳固且安全固定。

2.将控制器与电源源线连接，确保连接正确无误。

3.验证连接的稳固性，并检查电线是否被压扁或扭曲。

步骤3: 配置传感器1.根据需要，将传感器安装在需要监测的区域内。

2.将传感器与控制器连接，确保连接稳固可靠。

3.验证传感器的安装位置是否正确，并检查连接的稳固性。

步骤4: 连接报警设备1.将报警设备（如声光报警器或警铃）连接到控制器的报警输出接口。

2.确保连接正确，且报警设备能正常工作。

4. 使用方法正常使用1.开机：接通电源，控制器将开始自检程序，并显示相关信息。

2.监测：控制器将持续监测传感器检测到的气体浓度。

当浓度超过设定值时，控制器将触发报警装置并进行相关操作。

3.报警：当控制器检测到火灾或危险气体时，报警装置将发出声音和光线提示，并根据设置的逻辑规则进行相应的处理。

设置参数1.通过控制器的操作面板，进入参数设置菜单。

2.根据实际需求，设置相关参数，如报警阈值、延迟时间等。

系统维护与保养1.定期检查和清洁设备，确保设备无尘、无杂质，并预防设备的异常故障。

2.定期检查气体灭火剂是否充足，并及时更换或补充。

3.当设备出现故障或异常时，请联系专业技术人员进行维修保养。

5. 安全注意事项•在安装和维护设备时，请务必断开电源，并采取相应的安全措施，确保自身安全；•请严格按照设备操作手册进行操作，避免误操作导致事故发生；•在使用过程中要保持设备的通风和散热，避免过热造成设备故障。

气体灭火控制器JBF5015使用说明书V1.5青鸟消防股份有限公司目录第一章概述 (2)第二章技术特性 (3)第三章外形及安装尺寸 (3)第四章结构特征及说明 (4)第五章开箱及检查 (7)第六章安装与调试 (7)6.1安装 (7)6.2调试 (7)6.2.1开机前检查 (7)6.2.2开机 (7)6.2.3进入调试模式 (7)6.2.4灭火区登记与查询 (8)6.2.5设置本机地址 (9)6.2.6设置组网控制器与查询 (9)6.2.7部件登记 (10)6.2.8设置联动编程 (11)6.2.9设置注释信息 (11)6.2.10设置时间 (12)6.2.11设置密码 (12)6.2.12进入正常模式 (13)第七章使用与操作 (13)7.1正常监视工作状态 (13)7.2启动灭火分区 (13)7.3手动启停设备 (14)7.4设置手动控制状态 (14)7.5设置自动控制状态 (15)7.6部件屏蔽与解除 (15)7.7设置接地故障检测状态 (15)7.8控制器自检 (16)7.9查询历史记录 (16)第八章故障分析与排除 (17)第九章保养维修 (17)第十章附录 (18)第一章概述JBF5015气体灭火控制器专用于气体自动灭火系统中，采用中文液晶显示，由主控单元、回路板、电源等单元构成，可以连接紧急启停按钮、手自动转换盒、气体释放警报器、声光警报器、输入/输出模块等设备，并且提供驱动电磁阀的接口，用于启动气体灭火设备，应用于计算机室、图书馆等需要进行气体灭火控制的场所。

产品特点：1.液晶显示屏，中、英文界面切换。

中文汉字地址注释，使显示内容一目了然，操作起来便捷、清楚、直观，实现了良好的人机对话。

2.极强的抗干扰能力。

控制器无论是硬件还是软件都有良好的抗干扰措施。

3.控制器具备在线和离线联动编程功能，同时支持U盘数据下载。

可以满足各种不同工程的联动设计要求。

4.具有很强的配套能力。

可以配接消防联动控制器等多种设备。

气体灭火控制盘安装使用介绍及其说明一、气体灭火控制盘的安装1.安装位置选择：气体灭火控制盘应安装在易于触及的位置，方便操作和维护。

同时，需要确保安装位置离火灾风险区域近，以便尽快检测到火灾并进行灭火。

2.固定安装：将气体灭火控制盘固定在坚固的墙壁或支架上，确保其牢固稳定。

避免安装在易受震动或振动的地方，以防干扰正常操作。

3.电源连接：将气体灭火控制盘的电源线连接到稳定的交流电源上，并确保接地良好，以降低电气故障的风险。

4.火灾探测器连接：根据系统设计，将火灾探测器与气体灭火控制盘相连接。

根据具体的系统要求，可能需要进行编程和配置。

5.通信连接：如果气体灭火系统需要与其他监控设备或报警系统进行通信，确保正确连接并测试通信功能。

二、气体灭火控制盘的使用1.系统启动：按下启动按钮，系统会进行自检和初始化。

确保所有连接都正常，系统准备好进行操作。

2.灭火模式选择：根据需要，选择适当的灭火模式。

常见的灭火模式包括全局模式和选择性模式。

全局模式将同时启动整个灭火系统，而选择性模式可以根据需要选择特定区域进行灭火。

3.延时设置：根据具体情况，设置系统的延时时间来延迟灭火的触发。

这可以给予人员逃生的时间或确保已疏散人员后再进行灭火。

4.报警处理：在系统发生火灾报警时，控制盘会发出声音或光信号来提醒操作人员。

此时，操作人员应立即采取相应措施，如迅速疏散人员或启动灭火系统。

5.系统维护：定期检查气体灭火控制盘的运行状态和连接情况。

确保所有部件和传感器正常工作，如有故障或损坏，及时更换或修复。

三、注意事项和说明1.定期维护：定期对气体灭火控制盘进行维护断电和清洁，确保其正常运行。

根据制造商的要求，按时更换电池或其他易损耗部件。

2.可靠性测试：定期进行气体灭火系统的可靠性测试。

检查所有传感器和控制设备的功能，确保系统在发生火灾时能够快速响应和进行灭火。

3.操作培训：对使用气体灭火控制盘的人员进行培训，使其熟悉操作流程和注意事项。

安装、使用产品前，请阅读安装使用说明书。

请妥善保管好本手册，以便日后能随时查阅。

GST-QKP01/P火灾报警控制器气体灭火控制器安装使用说明书(Ver1.01，2011.07)海湾安全技术有限公司目录1概述 (1)2功能 (1)3特点 (2)4技术指标 (2)5结构特征及配置说明 (3)5.1外观及面板说明 (3)5.1.1外观及面板 (3)5.1.2指示灯 (4)5.1.3按键 (4)5.1.4手自动转换开关 (5)5.1.5内部检修开关 (5)5.2内部结构说明 (5)5.3外接端子说明 (6)5.4布线要求 (7)5.5接线说明 (7)5.5.1与火灾报警控制器（联动型）的连接 (7)5.5.2与电磁阀的连接 (8)5.5.3典型系统接线图 (8)6安装与调试 (9)6.1开箱检查 (9)6.2内部配置及连接状况检查 (9)6.3开机检查 (9)6.4安装方法 (9)6.5外部设备检查 (9)6.5.1外接线状态检查 (9)6.5.2设备编码和检查 (10)6.6接线 (10)6.7调试 (10)6.7.1断开电磁阀连线 (11)6.7.2 GST-QKP01/P设置 (11)6.7.3 GST-QKP01/P总线设备注册和检查 (11)6.7.4向火灾报警控制器（联动型）注册 (11)6.7.5试验 (11)6.7.6调试完毕系统恢复 (12)7操作说明 (13)7.1一般管理人员的操作 (13)7.1.1开机、关机和自检 (13)7.1.2键盘操作说明 (13)7.1.3信息显示及记录 (14)7.1.4声光自检 (24)7.1.5时间设置 (24)7.1.6打印机操作 (24)7.1.7消音 (25)7.1.8复位 (26)7.1.9气体灭火的紧急启动和停动 (26)7.1.10警报器启动和停动 (27)7.1.11火灾报警控制器的显示和操作 (28)7.2系统管理员的操作 (29)7.2.1手自动工作状态设置 (29)7.2.2 GST-QKP01/P上的设置 (29)7.2.3火灾报警控制器（联动型）上的设置 (36)7.2.4设备注册 (41)7.3检修 (42)8故障、异常信息处理和定期检查 (43)9注意事项 (43)10产品附件 (43)附录一整机内部接线示意图 (44)附录二控制器的菜单操作目录说明 (45)1概述GST-QKP01/P火灾报警控制器、气体灭火控制器（简称为GST-QKP01/P）是海湾公司为适应工程设计的需要而开发的。

火灾报警控制器单区气体灭火控制器安装使用说明书欢迎使用我们的火灾报警控制器单区气体灭火控制器！为了您的安全，请您在使用前仔细阅读以下安装使用说明书。

一、产品概述本产品是一款用于单区域的火灾报警和气体灭火控制的设备。

它可以自动监测并响应火灾报警信号，并启动气体灭火系统进行灭火。

本产品具有可靠的灭火控制功能，能有效防止火灾事故的发生，并最大程度保护人员和财产的安全。

二、安装指南1. 安装位置：本产品应安装在需要监测和控制的区域中心位置，以确保火灾报警信号可以及时被监测到。

2. 安装注意事项：安装人员应注意避开电源线路和其他干扰源，确保设备的稳定性和可靠性。

3. 接线安装：根据产品说明书进行正确的电源和信号接线连接，确保设备正常运行。

三、使用说明1. 开机操作：接通电源后，本产品将自动进入工作状态，开始监测周围环境并响应火灾报警信号。

2. 报警处理：当本产品监测到火灾报警信号时，会发出声音和光学报警信号，并同时启动气体灭火系统进行灭火。

用户应立即采取相应措施确保人员的安全。

3. 故障处理：当本产品出现故障时，会提示相应的故障信息。

用户应及时联系售后服务人员进行故障处理，不得擅自拆卸或修理，以免造成不必要的危险。

四、注意事项1. 本产品仅适用于单区域火灾报警和气体灭火控制，不得用于其他用途。

2. 本产品应由专业人员安装和维护，不得私自更改或改装设备。

3. 本产品应定期进行检查和维护，确保设备的正常运行。

4. 在使用过程中，如有任何问题，请及时联系我们的售后服务人员进行处理。

五、其他说明本产品使用过程中如遇到其他问题，请参考产品说明书或联系我们的售后服务人员进行咨询和处理。

希望我们的产品能为您的生活和工作带来安全和便利，谢谢您的选择！。

编号：LD-FJ/Y-325-02 SSLD5503EN气体灭火控制器安装使用说明书共 18 页编制：日期：审核：日期：批准：日期：LD5503EN 气体灭火控制器安装使用说明书目录第一章概述 (2)第二章产品特点 (2)第三章结构特征与工作原理 (2)第四章技术特性 (5)第五章安装与调试 (6)第六章使用及操作 (10)第七章故障分析与排除方法 (12)第八章注意事项 (12)第九章保养与维修 (13)第十章运输与贮存 (13)第十一章售后服务 (14)附录1：工程接线示例图 (15)附录2：LD128EII控制器对LD5503EN的设置 (15)附录3：记录信息对照表 (16)附录4：按键保护罩安装更换方法 (17)第一章概述LD5503EN是依据国标GB 16806-2006《消防联动控制系统》技术要求，根据消防规范和消防验收规范研制的气体灭火控制器，配合我公司生产的LD128E/EN、LD188系列火灾报警控制器使用时，可根据采集的现场火警信息，智能控制气体灭火系统的执行机构，从而达到准确无误的控制灭火气体喷洒的目的。

第二章产品特点●气体灭火控制器可控制1-2个分区，用户可以根据实际情况来确定所需路数，各分区独立控制，互不影响。

该控制器最多可带2路，即一个气体灭火控制器最多可控制2个防火分区。

●气体灭火控制器和LD128E/EN、LD188系列火灾报警系统通过CAN总线进行通讯。

●气体灭火控制器主电为交流220V市电，无市电时,可自动转换由24V蓄电池供电。

●有三种启动气体灭火设备的工作方式：1）逻辑启动：通过火灾报警控制器逻辑判定后的启动命令自动启动。

此方式下有延时，在操作界面中必须设为喷洒允许，并且要求该启动分区自动指示灯常亮。

2）手动启动：此方式下有延时，在操作界面中必须设为喷洒允许。

按下气体灭火控制器上对应区域带安全保护罩的红色启动按钮，进入延时启动过程。

按旁边带安全保护罩的黄色停止按钮可在延时阶段停止启动过程，按现场紧急停止按钮也可在延时阶段停止启动。

ZY-4B气体灭火控制器使 用 说 明 书 上海松江飞繁电子有限公司2009年6月18日版本，2010年9月18日修改ZY-4B 气体灭火控制器安装使用说明书一．系统简介：ZY-4B 气体灭火控制器（简称灭火控制器）是按照国标GB16806-2006有关消防联动控制系统的设计规范，运用总线技术设计而成的新产品。

它是上海松江飞繁电子有限公司生产的火灾报警控制器（简称报警控制器）的配套产品。

整个系统的火灾报警功能由报警控制器的报警总线来完成；报警控制器通过RS-485总线将自动灭火的“启动”信号传达到灭火控制器。

灭火控制器通过灭火总线来自动或手动控制一些特殊模块来实现灭火功能。

每个保护区使用输入或输出总线模块的设备有：地址声光警报器、气体喷洒警告灯、HJ-1763现场控制盘（盘内有现场“紧急启动”按钮，现场“紧急停止”按钮和现场“自动/手动”状态选择按钮。

）以及用来控制同一个保护区内的“现场联动设备”（这些设备，用来关闭保护区域的防火门、窗和防火阀，停止通风空调系统等）的1个HJ-1825模块（可以扩展来控制多个“现场联动设备”）。

在钢瓶室中，对应一个保护区用2个HJ-1825模块来控制阀启动、“瓶头阀”的输入模块监视气体喷洒工作情况。

用一块液晶显示屏来显示灭火控制器的初始化状态和4项运行内容（火警、启动、故障、反馈），以及进入了气体灭火的延时阶段中的倒计时延时数等。

一套灭火控制器可同时保护4个灭火保护区（简称保护区）。

一台JB-3208报警控制器，最多可带8套灭火控制器，32个保护区。

1、ZY-4B 液晶显示屏2、ZY-4B 的喇叭3、系统状态指示灯（4个）4、"消音"指示灯和操作键锁5、系统操作键（3个）6、分区状态指示灯（6个）7、分区自动手动选择按钮9、分区手动紧急停止按钮系统运行正常！ZY-4B 气体灭火控制器通讯气体喷洒启动喷洒关开复位手动手动手动手动手动手动手动手动紧急启动4 区消音延时启动故障查询消音停止自动启动声光自动1 区紧急启动自动声光自动启动自动停止2 区声光启动自动停止自动3 区紧急启动紧急启动声光自动启动停止8、分区声光报警启动按钮10、分区手动紧急启动按钮启动喷洒气体喷洒启动喷洒气体喷洒启动喷洒气体喷洒（图1）——ZY-4B 气体灭火控制器产品面板图1说明：1．液晶显示屏：显示灭火控制器的各种运行状态。
