下载文档原格式

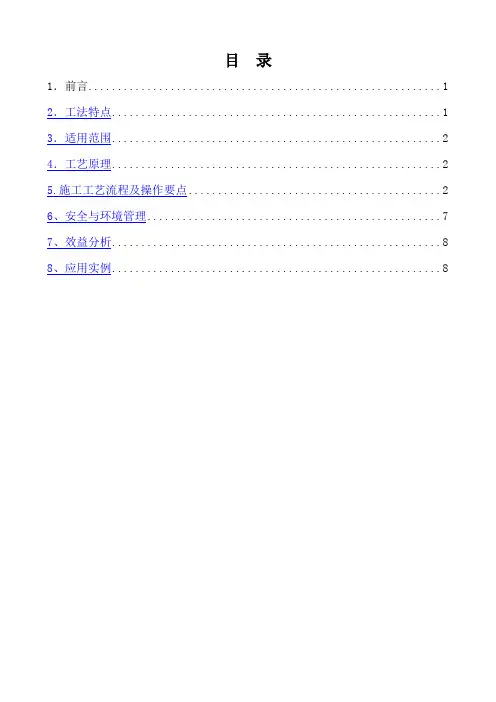

目录1．前言 (1)2．工法特点 (1)3．适用范围 (2)4．工艺原理 (2)5.施工工艺流程及操作要点 (2)6、安全与环境管理 (7)7、效益分析 (8)8、应用实例 (8)医技楼防辐射水泥钡粉施工工法（中誉远发国际建设集团有限公司）1．前言硫酸钡也叫重晶石，现在已经广泛应用在医院和各大医疗机构射线检测室，主要用来防止射线对人体的危害，造价低廉，防护效果好。
防辐射水泥硫酸钡（以下简称水泥钡粉）是利用重晶石具有吸收X射线的性能,用重晶石与适量水泥和胶粉拌合,用以代替金属铅板屏蔽核反应堆和建造科研、医院防X 射线的建筑物。
防辐射硫酸钡是以重晶石和粘土为主要原料,经烧结得到以硅酸二钡为主要矿物组成的熟料,再加适量石膏,共同磨细而成.比重较一般硅酸盐水泥高,可达4.7~5.2.强度标号为325~425。
由于水泥钡粉比重大,可与重质集料(如重晶石)配制成均匀、密实的防X射线。
水泥一般要求采用水化热低的硅酸盐水泥,通常用的水泥、重晶石粉、重晶石砂、粗砂配合。
本工程为成都市肿瘤专科医院，配置有大型直线加速器治疗室、DR机房、CT机房、核医学科、放疗科、放射影像科、碎石、牙片、机房等，射线治疗室建筑面积达到3000多平方米。
本工程墙面和地面均采用钡粉和水泥拌合物施工，最低厚度为2CM，不使用任何机砂和碎石混合，墙体和地面不允许开裂和空鼓。
2．工法特点一、由于钡粉和水泥均为现场粉料拌合，粉料比表面积大，吸水率高，要通过不断试配，并且不得低于设计限定的最少钡粉用量。
二、本工法对墙体和地面基层处理要求高。
三、对拌合物计量要求高，不得随意调整配合比，并且做好防雨和防潮等措施。
四、本工艺对分层施工要求高，按要求必须加设尼龙网。
五、对水泥钡粉面层处理要求高，否则与面层乳胶漆等不相粘。
六、对水泥钡粉墙面和地坪养护要求高3．适用范围本工法适用于大型医院或医疗机构放射检测设备用房墙面和地面钡粉施工。
4．工艺原理4.1 凿毛基层和清理基层杂物，提高与面层的粘结性，做好基层洒水润湿，不吸收水泥钡粉含水量，以防止开裂和空鼓。
医院内墙硫酸钡混凝土防辐射涂料面层施工方案一、工程概述医院是一个特殊的场所，对辐射防护有着特殊的要求。
为了确保医院内部的辐射防护效果，我们将采用硫酸钡混凝土防辐射涂料作为墙面面层材料。
该涂料具有辐射阻挡、辐射吸收的能力，能够有效减少医院内部的辐射污染，保障医院工作人员和病患者的健康。
二、施工准备1.材料准备：硫酸钡混凝土防辐射涂料、涂刷工具、打磨机、抹刀、刮板、辅助材料（如纸带、废纸、护角）等。
2.基层处理：确保墙面基层干燥、平整、无粉化、无脱层等问题，如有需要，可进行刮平、修补等处理。
三、施工工艺1.底漆处理：将硫酸钡混凝土防辐射涂料按照1:3的比例与水稀释，并搅拌均匀。
用刷子将底漆均匀地涂刷在墙面上，确保基层与涂料充分粘结。
底漆可根据需要涂刷一至两遍，每遍间隔时间为4小时以上。
2.面层施工：待底漆干燥后，将硫酸钡混凝土防辐射涂料均匀搅拌，加适量的水稀释至需要的粘稠度。
用刷子将涂料均匀地涂刷在墙面上，同时用辅助工具刮平，并在连接处用纸带加固。
每次施工面积不宜过大，以免干燥不均匀。
每遍涂刷后，需等待涂层完全干燥后，才能进行下一遍的施工。
根据实际需要，涂刷次数可达到2至3遍。
3.面层修整：每一遍面层施工完毕后，应使用打磨机配合抹刀对涂料表面进行修整，以确保墙面平整、光滑。
4.护角处理：对于直角处，可以使用硫酸钡混凝土防辐射涂料进行护角处理，增加涂层的保护性和美观性。
四、施工注意事项1.施工过程中应戴好防护手套、口罩和护目镜，以免涂料对人体造成刺激。
2.涂料在施工过程中应注意搅拌均匀，避免出现稀释物和固体颗粒分离现象。
3.每遍涂刷后，应等待涂层完全干燥后，才能进行下一遍的施工。
4.施工完毕后，应进行充足的通风，加速涂料的干燥和固化。
五、施工质量控制1.涂料底漆施工不得有裂纹、起泡、流挂等缺陷。
2.面层涂料施工应均匀、平整、无刷痕和橙皮现象。
3.涂层干燥后，通过目视检查，应无色差、剥离、起皱等缺陷。
4.最终施工完毕后，进行验收，确保涂料的防辐射效果符合要求。
长安医院设备用房模板及重混凝土施工方案大体积防辐射混凝土施工方案本工程的大体积防辐射混凝土属于重要工序。
防辐射混凝土又称为屏蔽混凝土、重混凝土或核反应堆混凝土 是原子核辐射源装置常用的防护材料 它能有效屏蔽原子核辐射 所谓原子核辐射 一般是指 射线、 射线、 射线和中子流 由于 射线、 射线穿透力较低 厚度很小的防护材料也能完全挡住它们 所以防辐射混凝土要屏蔽的射线主要是 射线和中子射线射线是一种具有极大穿透力的电磁波 在穿过防护物质时可逐渐被吸收 当防辐射混凝土墙体厚度为常数时 防 射线的性能与其密度成正比 物质的密度愈大 防护性能愈好 当防辐射混凝土达到一定厚度时 射线可被完全吸收 一般防辐射混凝土均采用重骨料配制成重混凝土 中子射线是由不带电的微粒组成 密度大的材料对能量大的快中子有减速作用 但对能量低的热中子不具有减速效果 要削弱中子射线 防辐射混凝土中不仅须含重元素 还要含有一定数量氢原子和水的轻元素长安医院放射设备用房为 层框架 剪力墙结构 建筑面积约 ㎡ 该工程的治疗室的混凝土墙及顶板设计为防辐射混凝土，作为防射线的遮蔽体 治疗室的防辐射混凝土强度等级 素混凝土的容重 墙厚 、 、 、 顶板厚度为 、 米。
该防辐射混凝土的施工应着重解决原材料的选择、配合比设计和大体积混凝土施工等技术难题防辐射混凝土施工方案原材料的选择水泥 选用 级普通硅酸盐水泥外加剂 选用缓凝高效减水剂 缓凝高效减水剂对新拌混凝土具有较好的保坍性 减水率 以上 不泌水 可明显提高混凝土的和易性、泵送性和耐久性 天强度可提高 以上 延迟水泥水化热放热时间 在保证相同条件的前提下可节约水泥骨料 选用粗、中砂 含泥量 碎石选用最大粒径为 连续级配的优等品 含泥量 。
由于设计要求抗辐射素混凝土的容重 因此在每立方混凝土中加入 硫酸钡 重晶石 可满足设计要求。
防辐射混凝土的配合比设计防辐射混凝土的密度越大 其屏蔽效果越好 故配合比设计时应优先考虑混凝土的表观密度和密实程度 再考虑强度和施工工艺 配合比必须满足下列要求选用骨料密度要大混凝土的水泥用量不宜过大 水泥用量过多时 其容重则下降 水灰比控制在 ～ 之间考虑防辐射混凝土骨料的比重较大 混凝土易分层 为避免因骨料重而引起骨料离析 坍落度不能太大 出机混凝土坍落度应控制在 该抗辐射混凝土施工 采用商品泵送混凝土 混凝土强度等级为 坍落度 ～ 砂率为 混凝土的配合比为水泥 砂卵石 粉煤灰 矿粉 水 型缓凝高效减水剂 每立方米混凝土加入 重晶石 施工过程中 测定砂、石的含水率 及时调整配合比 施工缝的留设防辐射混凝土施工缝的设置是重要的一环，为保证混凝土的抗辐射效果，本工程墙体和顶板一次性整体浇筑，不留置施工缝，只考虑基础筏板施工完毕与墙体之间有水平施工缝，该水平施工缝如下图所示：大体积混凝土的施工模板工程对 厚的顶板 立杆采用间距为 的钢管支撑 板底铺 厚的竹胶板把板荷载均匀传递到下层方木上。
防辐射硫酸钡砂墙体施工工法防辐射硫酸钡砂墙体施工工法一、前言随着现代社会科技的不断发展，人们对辐射的关注日益增加。
辐射对人体健康的损害已经引起人们的广泛关注。
防辐射硫酸钡砂墙体施工工法应运而生，它通过在墙体中加入防辐射硫酸钡砂材料，能够有效地阻挡和吸收辐射，保护人们的健康。
二、工法特点防辐射硫酸钡砂墙体施工工法具有以下特点：1. 高效防护：防辐射硫酸钡砂材料具有优良的辐射屏蔽性能，能够有效地吸收gamma射线，降低辐射的危害。
2. 环保安全：防辐射硫酸钡砂材料不含有害物质，对人体无毒无害，使用安全可靠。
3. 施工方便：与普通墙体施工工艺相比，防辐射硫酸钡砂墙体施工工法无需使用额外的施工设备和技术，施工过程简单快速。
4. 耐久性强：防辐射硫酸钡砂材料具有很强的耐久性，能够长期保持其防护性能。
三、适应范围防辐射硫酸钡砂墙体施工工法适用于各类建筑工程，特别是对于核电站、医疗机构、实验室等辐射环境较为恶劣的场所，具有较大的应用潜力。
四、工艺原理防辐射硫酸钡砂墙体施工工法通过在墙体中加入防辐射硫酸钡砂材料，从而实现墙体的辐射防护。
硫酸钡是一种重金属元素，具有较高的密度和辐射屏蔽能力。
在施工过程中，将防辐射硫酸钡砂与水泥、砂浆等材料混合后，直接用于墙体施工，形成辐射防护层。
防辐射硫酸钡砂材料能够有效地吸收和散射辐射，避免辐射的直接照射。
五、施工工艺1. 墙体准备：根据施工设计要求，在墙体上安装好材料支撑架。
2. 材料配制：按照一定的配比将防辐射硫酸钡砂、水泥和砂浆等材料混合均匀。
3. 防护层施工：将配制好的防辐射材料均匀涂抹在墙体上，形成防护层，确保每个施工环节的施工质量。
4. 防护层处理：对施工完的防护层进行必要的修整、抹平和打磨等处理，以提高防护层的美观性和耐久性。
六、劳动组织在防辐射硫酸钡砂墙体施工工法中，需要安排一定数量的劳动力参与施工工作，根据工程规模和进度要求确定具体的劳动力数量，并合理分工、协作进行施工任务的完成。
硫酸钡防辐射砂浆硫酸钡防辐射砂浆施工说明书北京德昌伟业建筑工程技术有限公司重晶石粉碎颗粒(硫酸钡)施工方法产品介绍:防辐射砂浆既硫酸钡水泥砂浆材料也叫重晶石防护材料,就是高能射线防护很好的防护材料,具有成倍低,施工方便,使用寿命长等优点;重晶石具有吸收X射线的性能,重晶石砂浆就是一种容重较大、对X射线有阻隔作用的砂浆;做防射线砂浆及混凝土的重晶石,BaSO4含量应不低于80%。
用重晶石制做钡水泥、重晶石砂浆与重晶石混凝土,用其来代替金属铅板屏蔽核反应堆与建造科研、医院防X 射线的建筑物。
施工后最好再用硫酸钡粉涂刷墙面做为防辐射双防护,专业上讲钡涂具有防辐射的作用,一般医用上主要用在放射科。
与水泥等材料混合使用能达到良好的防辐射效果,抹墙厚度在3cm-5cm左右,其产品纯天然开采研磨而成符合国家低碳环保要求。
适用范围:随着原子能工业与放射性元素提炼技术的发展,为防止射线对人体的伤害,在建造原子反应堆的同时必须设置防护体。
防辐射水泥砂浆,有的就是用作防射线的遮蔽体(如实验室、X射线探伤室、X射线治疗室同位素实验室的墙体、地面、房顶等),带射线切割、焊接机车间的屏蔽墙体,公共配电机房、大型计算机房、强高压电设备及传导线周围等。
有的用于原子能反应堆结构。
大多数情况,防辐射混凝土砂浆均采用重骨料配成的重质混凝土砂浆,或成为高密度混凝土砂浆。
为达到防射线的目的,根据射线的种类,要求考虑经济性以及施工的可能性,其用途十分广泛。
性能指标:★外观:微黄色粉状与颗粒;★抗穿透性辐射能力强;★与结构基面整体结合性好;★有较高的抗压及抗折强度;★良好的防静电聚集与扩散火花功能;★早强性、凝固时间短。
施工方法:把水泥与重晶石粉碎颗粒搅拌好就按正常施工程序进行即可。
★新墙体需在光滑墙面做拉毛处理,未作光滑表面处理墙面则不用拉毛。
★将重晶石粉碎颗粒以3、5 - 4 : 1(1为水泥量)的比例同水泥掺与,并搅拌均匀,其中可依据施工情况加入适量建筑胶,增加粘度以适宜施工。
防辐射硫酸钡的现场施工方法一、引言防辐射硫酸钡，简称硫酸钡，是一种常见的防辐射材料，被广泛应用于医疗、工业、科研等领域。
硫酸钡具有高密度、高吸收率、无毒、无放射性等优点，因此在放射性设备的使用和处理中扮演着重要的角色。
硫酸钡的施工方法对于材料性能和使用效果起到至关重要的作用。
本文将介绍防辐射硫酸钡的现场施工方法，以指导工程师和施工人员正确使用硫酸钡材料。
二、硫酸钡施工前的准备工作1. 材料准备：购买正规渠道的硫酸钡粉末，并按照施工需求进行准确的称重。
2. 施工人员准备：施工人员应该具备相关的防辐射知识和技能，并戴上防护服、口罩、手套等个人防护用品。
3. 施工现场准备：确保施工现场的通风良好，建立严格的辐射防护措施，避免放射性粉尘污染。
三、硫酸钡施工方法1. 表面准备：施工前需要确保施工表面平整、干净，无尘、油污等污染物。
可以使用吸尘器、清洁剂等工具进行清洁处理。
2. 施工涂料的调配：根据施工需求，将硫酸钡粉末按照一定的比例加入制备好的基材涂料中，充分搅拌均匀，确保硫酸钡分散均匀。
3. 施工方法选择：根据具体施工环境和要求，可以选择刷涂、喷涂、滚涂等不同的施工方法。
刷涂适用于小面积和复杂表面，喷涂适用于大面积和平整表面，滚涂适用于中小面积和一般表面。
4. 施工操作要点：在进行涂装操作时，施工人员需要注意以下几个要点：4.1 混合充分：确保硫酸钡与基材涂料充分混合均匀，避免出现团块或沉淀物。
4.2 平整涂刷：使用刷子、刷辊或喷涂设备进行施工，涂刷应平整、均匀，避免出现厚度不一的现象。
4.3 适宜温度：施工温度应在硫酸钡涂料的使用范围内，避免温度过高或过低对施工效果造成影响。
4.4 重复涂覆：根据需要，可以进行多次涂覆，确保涂层厚度和均匀性。
5. 施工结束后的处理：施工完毕后，应及时清洁涂刷工具，如刷子、刷辊、喷涂设备等。
同时，对施工区域进行及时清理，避免散落的硫酸钡粉末引起污染。
四、安全注意事项1. 个人防护：施工人员应佩戴个人防护用品，如防护服、口罩、手套等，避免接触硫酸钡粉末。
（1）、防护基本原则
对于符合正当化的放射工作实践，以防护最优化为原则，使各类人员的受照当量剂量不仅低于规定的限值，而且控制到可以合理做到的尽可能低的辐射水平。
（2）、硫酸钡涂料施工工艺
（一）、此防护材料可用墙面、顶面、地面射线防护，可与多个基层牢固粘结，施工简单，涂料平态光洁，并具有吸收X、R射线和低散射的优良特性。
表一硫酸钡防辐射材料的物理特性
表二硫酸钡防辐射材料的技术参数
表三防辐射材料的铅当量（mmpb/mm）
(二)、施工要求及事项
（1）硫酸钡涂料材料配比为水泥：涂料，1：4。
（2）如防护层较厚时，要分次涂抹，每遍涂层不宜超过5㎜根据涂层厚薄和气温不同，每遍间隔时间分别为6—20小时。
（3）涂抹的墙面，每遍均应一次抹完。
（4）估计用多少材料拌和多少，以防时间长固化造成浪费。
（5）施工场所的气温不得低于5℃，要求通风良好。
（6）机房顶面和底面需做涂料防护后，再做地面地板砖或其他装饰。
（7）一般规定
1、抹灰工程的砂浆等级应符合设计要求。
2、抹灰工程所用的砂浆配比，材料品种，应按设计要求选用。
3、抹灰砂浆的配合比和稠度等，应经检查合格后，方可使用，并应控制在初凝前用完。
4、砂浆中掺用外加剂时，其掺入量应由试验确定。
5、水泥砂浆的抹灰层应在湿润的条件下养护。
6、每抹2mm硫酸钡防护涂料挂一遍网施工。
随着我国医疗卫生事业的快速发展，医院放射治疗设备的使用日益增多。
为保障医护人员、患者及周围居民的健康，降低辐射危害，安徽省某医院拟新建一座防辐射工程。
为确保施工质量，特制定本方案。
二、工程概况1. 项目名称：安徽省某医院防辐射工程2. 建设地点：安徽省某市某区某医院3. 工程规模：总建筑面积约5000平方米4. 主要防辐射设施：放射治疗室、核医学室、影像诊断室等三、施工方案1. 施工组织（1）成立项目施工领导小组，负责工程的整体协调、监督和指导。
（2）设立施工项目部，负责具体施工任务的安排、实施和协调。
2. 施工材料（1）选用符合国家标准的防辐射材料，如混凝土、铅板、硫酸钡等。
（2）施工材料需经过严格检验，确保质量合格。
3. 施工工艺（1）放射治疗室1）墙体：采用C25~C40等级混凝土，厚度不小于3m，确保射线穿透性。
2）吊顶：采用铅板防护，吊顶内管线设置在铅板层上，施工时注意搭接。
3）地面：采用硫酸钡垫层防护，厚度不小于15cm。
（2）核医学室1）墙体：采用C25~C40等级混凝土，厚度不小于2m。
2）吊顶：采用铅板防护，吊顶内管线设置在铅板层上。
3）地面：采用硫酸钡垫层防护，厚度不小于10cm。
（3）影像诊断室1）墙体：采用C25~C40等级混凝土，厚度不小于1.5m。
2）吊顶：采用铅板防护，吊顶内管线设置在铅板层上。
3）地面：采用硫酸钡垫层防护，厚度不小于5cm。
4. 施工注意事项（1）施工前，对施工人员进行防辐射知识培训，提高安全意识。
（2）施工过程中，严格按照施工方案进行操作，确保施工质量。
（3）加强施工现场管理，防止射线泄露。
（4）施工完成后，进行防辐射效果检测，确保符合国家标准。
四、施工进度1. 施工准备阶段：1个月2. 施工阶段：3个月3. 验收阶段：1个月总计：5个月五、质量保证1. 选用符合国家标准的防辐射材料，确保施工质量。
2. 严格执行施工工艺，确保施工质量。
3. 施工过程中，加强质量控制，发现问题及时整改。
许昌市中心医院新院区门急诊医技病房综合楼手术室净化工程
防辐射施工方案
许昌市中心医院新院区门急诊医技病房综合楼手术室净化工程项目部
2020年3月13日
一、工程概况
1、本工程为许昌市中心医院新院区门急诊医技病房综合楼手术室净化工程。
该工程由医技楼D区三层手术部区域；设置手术室19间，其中0P9-0P12为铅防护手术室。
2、D区四层机房区域
二、编制依据
1、建筑施工图纸
2、建筑施工手册及建筑施工验收规范
3、现行相关规范
三、施工技术要求
重晶石粉碎颗粒（硫酸钡）能有效屏蔽X射线和Y射线，能有效防止阻隔射线外泄，与水泥等材料混合使用能达到良好的防辐射效果。
重晶石粉碎颗粒以4：1（1为水泥量）的比例混合后12.5mm的厚度等于1个铅当量的防护作用，本工程0P9-0P12为铅防护手术室，按照技术要求及相应规范进行施工。
（一）主要材料
硫酸钡、水泥、水
（二）施工：
1、地面洒水水润后，清理表面颗粒及松动的附着物。
2、将硫酸钡以4：1（1为水泥量）的比例同水泥掺合并搅拌
均匀。
3、后续施工按照正常施工程序养护。
（三）质量保障措施
1、材料的品种、质量必须符合设计要求及相关规范要求的规定，砂浆配合比要准确。
2、待硫酸钡防护层完全达到最终强度后，再施工防水层（如设
备层）及混凝土整浇层。
3、施工混凝土整浇层时，混凝土运送车需设专用通道，以保护
硫酸钡防护层整体性不被破坏。

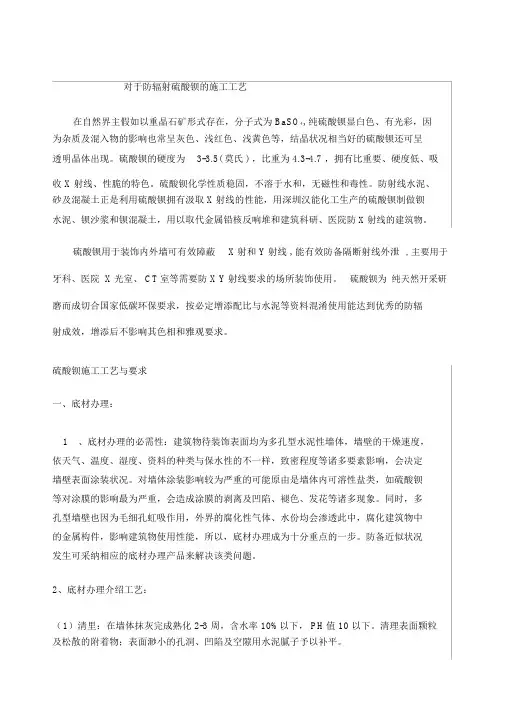

对于防辐射硫酸钡的施工工艺在自然界主假如以重晶石矿形式存在，分子式为 BaSO4, 纯硫酸钡显白色、有光彩，因为杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶状况相当好的硫酸钡还可呈透明晶体出现。
硫酸钡的硬度为3-3.5( 莫氏 ) ，比重为 4.3-4.7 ，拥有比重要、硬度低、吸收 X 射线、性脆的特色。
硫酸钡化学性质稳固，不溶于水和，无磁性和毒性。
防射线水泥、砂及混凝土正是利用硫酸钡拥有汲取 X 射线的性能，用深圳汉能化工生产的硫酸钡制做钡水泥、钡沙浆和钡混凝土，用以取代金属铅核反响堆和建筑科研、医院防X 射线的建筑物。
硫酸钡用于装饰内外墙可有效障蔽X 射和 Y 射线 , 能有效防备隔断射线外泄, 主要用于牙科、医院 X 光室、 CT室等需要防 X Y 射线要求的场所装饰使用。
硫酸钡为纯天然开采研磨而成切合国家低碳环保要求，按必定增添配比与水泥等资料混淆使用能达到优秀的防辐射成效，增添后不影响其色相和雅观要求。
硫酸钡施工工艺与要求一、底材办理：1、底材办理的必需性：建筑物待装饰表面均为多孔型水泥性墙体，墙壁的干燥速度，依天气、温度、湿度、资料的种类与保水性的不一样，致密程度等诸多要素影响，会决定墙壁表面涂装状况。
对墙体涂装影响较为严重的可能原由是墙体内可溶性盐类，如硫酸钡等对涂膜的影响最为严重，会造成涂膜的剥离及凹陷、褪色、发花等诸多现象。
同时，多孔型墙壁也因为毛细孔虹吸作用，外界的腐化性气体、水份均会渗透此中，腐化建筑物中的金属构件，影响建筑物使用性能，所以，底材办理成为十分重点的一步。
防备近似状况发生可采纳相应的底材办理产品来解决该类问题。
2、底材办理介绍工艺：（1）清里：在墙体抹灰完成熟化 2-3 周，含水率 10%以下， PH值 10 以下。
清理表面颗粒及松散的附着物；表面渺小的孔洞、凹陷及空隙用水泥腻子予以补平。
（2）底涂：可酌情选择水泥漆、防碱底漆、配色底涂等建筑材涂料。
xx市骨科医院病房楼工程防辐射施工方案xxxx市骨科医院病房楼工程项目部目录一、工程概况 .............................................. - 3 -二、编制依据 .............................................. - 3 -三、施工技术要求 .......................................... - 3 -四、施工准备 .............................................. - 4 -五、施工操作工艺 .......................................... - 5 -六、质量要求 .............................................. - 6 -七、成品保护 .............................................. - 7 -八、施工质量通病防治及注意事项............................. - 7 -（一）砖墙基层抹灰空鼓、裂缝............................... - 7 -（二）抹灰面层起泡、开花、有抹纹........................... - 8 -（三）抹灰面不平，阴阳角不垂直、不方正..................... - 9 -九、职业健康安全要求...................................... - 10 -防辐射内墙抹灰施工方案一、工程概况本工程为xx市骨科医院病房楼工程，是xx市第二人民医院投资建设的一座现代化的病房大楼。
工程位于xx市宏力大道与劳动中街交叉口，地下一层，地上十六层，裙楼地上三层，总建筑面积：29902平方米，建筑物总高度为68.250米。
本工程结构形式为钢筋混凝土框剪结构，地基采用ＣＦＧ桩处理，基础采用钢筋混凝土反梁式筏形基础，主楼及地下室耐火等级为一级，裙楼地上部分为二级，建筑结构安全等级二级，抗震设防烈度8度，工程合理使用年限为50年。
层高：地下室5.1米，一层5.4米，二～三层4.2米，技术层3.3米，四～十六层3.9米，室内外高差为0.45米。
本次施工范围是位于一层○A-○B/○3-○4的DSA房间内墙、地面和二层○A-○B /○3-○4部位的楼地面。
二、编制依据1、建筑施工图纸、建设单位下发技术要求通知单。
2、建筑施工手册及建筑施工验收规范。
3、现行相关规范。
三、施工技术要求一层DSA房间内墙——硫酸钡防辐射涂料面层a.硫酸钡防辐射涂料面层，分四次抹成，总厚度50mm，高度自室内结构板顶至二层楼板底。
b.1：3水泥砂浆（加107建筑胶），墙面甩浆。
c.内墙基层清理，。
一层DSA房间楼地面——150厚C30钢筋混凝土a.浇筑150厚C30混凝土。
b.基础钢板周边防护，立模板做电缆沟槽（宽300）。
c.一层结构楼板清理干净。
二层○A-○B/○3-○4部位的楼地面a.硫酸钡防辐射配筋（Ø6@200双向冷拔丝）C25混凝土面层，总厚度80mm。
b.采用机械破除原普通钢筋混凝土面层。
c.普通钢筋混凝土面层,厚80mm，面积7.5×8.1=60.75㎡。
b.级配砂石回填。
c.主体结构楼板。
四、施工准备1、水泥：采用普通水泥，强度等级：42.5；具备出厂合格证并复试合格后方可使用。
2、砂：采用中砂，平均粒径为1．2--2．6mm，细度模数为3．0—2.3，用前要过筛子(孔径为0.5CM)，要求颗粒坚硬、洁净、无杂质，含泥量不超过30％。
3、硫酸钡：严格按照配合比要求用量掺加，重量配合比为：硫酸钡：水泥：107建筑胶水=100:25:2，即每4袋硫酸钡（每袋重50Kg）配1袋水泥（每袋重50Kg）和4Kg107建筑胶水。
4、石子：采用宜采用粒径为0.5-3.2cm且含泥量小于1%的碎石。
107建筑胶水，具备出厂合格证，经进场验收合格后方可使用。
5、施工机具到位，并调试正常，施工用具齐全，可正常使用。
租用电动空气压缩机（型号：3m³/min）开凿二层已做好的加筋混凝土面层。
6、主体结构及砌体结构经验收合格后方可进行抹灰施工。
7、将混凝土构件、门窗过梁等表面凸出部分凿平。
对有蜂窝、麻面、疏松部分的混凝土表面凿到实处，并刷素水泥浆一道(掺水重10％的107胶)，然后用1：2.5水泥砂浆分层补平。
把露出的钢筋头和铅丝头(22号铁线)剔除清掉。
8、墙面的灰尘、污垢和油渍等应清除干净，墙面应在抹灰前两天浇水湿透(每天保持两遍以上)。
墙面相接处钉宽度不少于500的钢丝网片加强。
9、抹灰前搭好抹灰操作用的脚手架子(或用钉好的高马凳)，架子或高马凳要离开墙面200～250mm，以便于操作。
10、抹灰前熟悉相关规范及建设单位下发的技术要求文件，对工人进行安全和技术交底后再正式抹灰。
五、施工操作工艺操作工艺流程：○1一层DSA内墙面抹灰内墙基层清理——钉钢丝网片——浇水湿润基层——墙面喷浆——找规矩——做灰饼——设标筋(冲筋)——做护角——抹第一遍灰（约15mm）——养护至八九成干——抹第二遍灰（约15mm）—养护至八九成干——依次至设计要求厚度（50mm）——水泥砂浆面层，压光。
○2二层楼地面硫酸钡配筋混凝土面层凿除相应已完成普通配筋混凝土面层——垃圾清理——重新布筋（双向，间距150）——拌制硫酸钡混凝土——浇筑——面层压光——覆盖养护。
1、基层清理：抹灰前将墙面挂的废余砂浆、灰尘、污垢、油渍等清除干净。
对缺棱掉角的墙，用水泥砂浆掺水泥重20％的107胶拌匀分层抹平，每遍控制厚度宜在7-9MM。
灰层凝固后浇水养护。
2、钉钢丝网片：在不同材料结合处及墙角处钉钢丝网片，宽度不小于500 MM（每侧不小于200MM）。
3、先将墙面的垃圾及灰尘用水冲洗干净，把界面处理剂与水泥和细砂按一定比例拌合成浆，然后用喷浆机将其喷在基层表面，待其结硬后才进行底层抹灰作业（至少养护2天）。
4、墙面浇水：抹灰前应用细管或喷壶自上而下浇水湿润（水墙面以内深达10MM为宜），一般在抹灰前2d进行，每天不少于2次。
5、找规矩：根据设计要求的抹灰等级，按照基层平整垂直度情况，用一面墙做基准先用方尺规方。
可先在地上弹出十字中心线，然后按基层面平整度弹出墙角线。
在距阴角100mm处吊垂线并弹出铅垂线，再按地上弹出的墙角线往墙上翻引弹出阴角墙面抹灰层厚度控制线。
6、做灰饼、设置标筋：套方找规矩做好后，以此做灰饼（打墩）。
操作时先贴上灰饼再贴下灰饼，再用靠尺板找好垂直与平整。
1：3水泥砂浆做成5cm见方或近圆形状均可。
7、设标筋（冲筋）：用与抹灰层相同的砂浆冲筋，冲筋的间距采用1500～1800。
冲筋完毕，待稍干后才能进行墙面底层作业。
8、抹水泥踢脚板：洒水润透墙面，并把污物冲洗干净，刷3-4厚水泥浆加水重20%的107胶结合层; 然后用1：3水泥砂浆抹底层，表面用木杠或2m长靠尺刮平，再用木抹子搓毛，常温下待第二天施工面层，面层依设计要求施工。
9、做护角：室内墙面的阳角，用方尺规方后，分别在阳角两边吊直和固定好靠尺板，用1：2水泥砂浆抹成小圆角，高度为2.0米。
10、抹灰：墙面抹灰，一般情况下在冲完筋4h左右就可以抹灰，施工中不得漏抹，由上而下拉抹子，不可重复拉抹。
底层灰要用力压挤，使砂浆挤入缝隙内，紧接着分层装填，每层厚度控制在15MM，压实抹平后，再用刮杠或大靠尺板垂直水平刮找一遍，并且用木抹子搓毛。
然后全面进行质量检查，检查阴阳角是否规方整洁，阴角交接处、墙顶板交接处是否平整，并用2m长标尺板检查墙面平整度和垂直度情况。
地面、踢脚板应及时清理干净。
11、抹罩面灰：当硫酸钡抹足50厚且有八、九成干时，即可抹罩面灰，罩面灰二遍成活，控制厚度不得大于3mm，宜两人同时操作，即一人先薄薄刮一遍，另一个人随即用抹子压光，按先上后下的顺序进行，再压实赶光，用钢皮抹子通抹压一遍，最后用木抹子顺抹纹压光，随即用毛刷蘸水将罩面灰污染处清理干净。
六、质量要求1、保证项目材料的品种、质量必须符合设计要求要求和施工及验收规范的规定，砂浆配合比要准确。
各抹灰层之间及抹灰层与基体之间必须粘结牢固，无脱层，空鼓，面层无爆灰和裂缝等。
单个墙面不允许空鼓。
地面空鼓面积每处不应大于400cm2，每自然间不多于2处。
2、基本项目抹灰表面宜光滑，洁净，颜色均匀一致，无抹纹，灰线平直方正，清晰美观，无裂纹、脱皮、麻面和起砂等现象。
3、允许偏差项目：见下表。
七、成品保护1、在施工当中，推小车或搬运模板、脚手钢管、跳板、木材和钢筋等材料时，一定注意不要碰坏阳角和划破墙面。
抹灰用的大木杠、铁锹把、跳板等不要靠墙依墙放置，以免碰破墙面或将墙面划痕。
2、拆除脚手架、跳板和高马凳时，要轻拆轻放，并堆放整齐，以免碰坏墙面和棱角。
3、抹完灰层在凝结硬化前，应防止快干、水冲、撞击、振动和挤压，以保证灰层不受损害和有足够强度。
八、施工质量通病防治及注意事项（一）砖墙抹灰空鼓、裂缝1、现象墙面抹灰后过一段时间，往往在不同基层墙面交接处，基层平整度偏差较大的部位，踢脚线上口，以及线盒周围、混凝土与砖砌体相交等处出现空鼓、裂缝情况。
2、原因分析（1）基层清理不干净或处理不当；墙面浇水不透，抹灰后砂浆中的水分很快被基层 （或底灰） 吸收， 影响粘结力。
（2）配制砂浆和原材料质量不好， 使用不当。
序号项 目 允 许 偏 差 检 验 方 法 普通 中级 高级 1表面平整 5 4 2 用2米直尺和楔形塞尺 2阴阳角垂直 4 2 用2米托线板和尺量 3立面垂直 4 3 4阴阳角方正 4 用200mm 方尺检查 5房间开间、进深（净）尺寸 8 用激光测距仪检查 6 房间对角线 10 用激光测距仪检查（3）基层偏差较大，一次抹灰层过厚，干缩率较大。
（4）拌合后的硫酸钡不及时使用完，停放时间过长，逐渐失去流动性而凝结。
为了操作方便，重新加水拌合，以达到一定稠度，从而降低了砂浆强度和粘结力，产生空鼓、裂缝。
3、防治措施（1）抹灰前的基层处理是确保抹灰质量的关键之一，必须认真做好。
1）基层表面砂浆残渣污垢、隔离剂油污、析盐、泛碱等，均应清除干净。
一般对油污隔离剂可先用5%-10% 浓度的火碱水清洗，然后再用水清洗；对于析盐、泛碱的基层，可用3%草酸溶液清洗。
基层表面凹凸明显的部位，应事先剔平或用1：3 水泥砂浆补平。
2）墙面脚手孔洞作为一道工序先用同品种砖堵塞严密。
3）不同基层材料相接处，应铺钉钢丝网片，搭接宽度应从相接处起，两边均不小于200cm。
（2）抹灰前墙面应浇水。
