ZDS1000系列示波器用户手册

DS-1000/2000 系列数字存储示波器使用说明书二、面板和操作说明DS-2000系列示波器前面板如图1-1所示，面板操作说明如图1-2所示，面板包括旋钮和功能按键。

旋钮控制类似模拟示波器，如移位（POSITION）、电平（LEVEL）、档级（VOLTS/DIV）。

功能按键主要是选择各种不同功能的菜单和运行的控制。

1、菜单操作键，在液晶屏幕右侧显示相应的菜单，用未标记的五个菜单操作键来进行选项，示波器使用下列二种方法显示菜单选项，如图1-3所示。

a、循环列表，每次按下选项按钮时，示波器都会将参数设定为不同的值。

b、动作，按下运作选项按钮时立即发生的动作类型。

图1-4 显示界面三、功能检查1、接通仪器电源并打开，片刻后按任意键进入测试界面，如图1-4所示。

2、将示波器探头连接至通道（CH1）并将探极上的衰减开关设定为×10，并将探头连接器上的插槽对准CH1的输入插座（BNC）的凸键上，插入并右转以锁定到位，如图1－5所示。

3、将探头端部和接地夹连接至探头补偿器的输出端，按见示波显示（3V，1KHz）。

如图1-6所示。

4、以同样的方法检查通道2（CH2）CH1，按CH2菜单键打开通道2，重复步骤2和步骤3。

四、探头补偿1、按上述功能检查，连接示波器和探头，并按AUTO/SET 键，显示波形。

2、检查所显示波形形状。

如图1-7所示。

3、如有必要，调探头上的可变电容，至屏幕上显示的波形补偿正确。

五、自动设置本仪器具有自动设置功能，根据输入信号可自动调整，垂直、时基、触发方式来显示合适的波形，应用自动设置时要求被测信号的频率大于或等于50Hz，占空比大于1%。

1、将被测信号连接至通道输入端。

2、按下AUTO/SET键，波形将会自动显示，如需要，可手工调整，以达到你所需最佳波形。

六、垂直系统如图1－8所示，为垂直控制区图1—81、POSITION转动该旋钮可使波形上下移动。

2、VOLTS/DIV转动该旋钮可改变垂直放大器的放大档级，有粗调细调两档。

主要特色
标配112Mpts存储深度，可观察更长时间波形
标配21种协议触发和解码功能
超过33万次/秒的波形捕获率，异常事件一览无遗标配4Mpts的FFT功能，对信号频谱洞察秋毫
无与伦比的信号触发和搜索功能
标配51种自动测量参数，真正意义的测量统计
标配256级波形灰度等级显示和色温显示功能
强大的分段存储功能，支持多达26万个分段，海量记录和分析感兴趣事件颠覆性的速度，颠覆性的人性化设计
独有的ScopeReport TM功能，极速完成测量、运算和分析结果的归档
技术参数
所有参数均可保证，但示波器须在规定的操作温度下连续运行30分钟以上。

注：单通道，点显示模式，50ns/div时基档位，自动存储深度，输入信号大于5MHz。

保修服务
主机保修3年，不包括探头和附件。

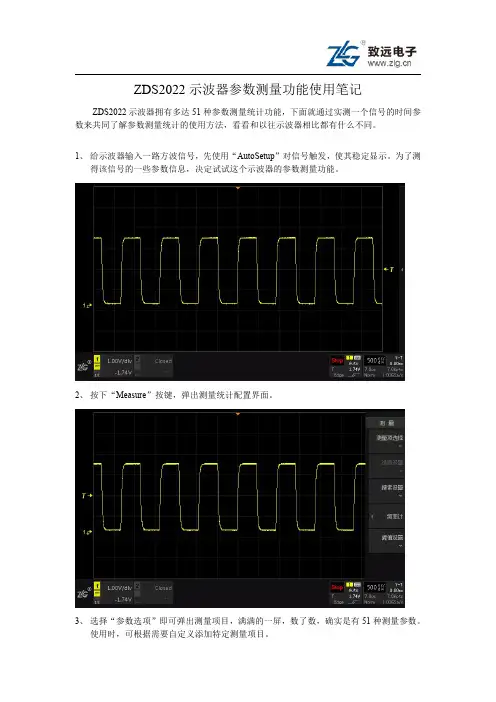

ZDS2022示波器参数测量功能使用笔记ZDS2022示波器拥有多达51种参数测量统计功能，下面就通过实测一个信号的时间参数来共同了解参数测量统计的使用方法，看看和以往示波器相比都有什么不同。

1、给示波器输入一路方波信号，先使用“AutoSetup”对信号触发，使其稳定显示。

为了测得该信号的一些参数信息，决定试试这个示波器的参数测量功能。

2、按下“Measure”按键，弹出测量统计配置界面。

3、选择“参数选项”即可弹出测量项目，满满的一屏，数了数，确实是有51种测量参数。

使用时，可根据需要自定义添加特定测量项目。

但是这么多参数，有的参数不知道含义怎么办？其实也不用担心，咨询了研发工程师，原来可将B旋钮定位到对应的项目上，并且长按B按钮就可以弹出帮助菜单，里面有详细的图文介绍。

另外，仔细观察不难发现，其实这51种参数被分成了“综合测量”、“时间测量”和“电压测量”三组，按组归纳出最常见的测量项目。

我们可根据需要快速选择最关心的测量分组，快速测得所有感兴趣的数据。

4、测量项目快速添加完成后，就按下“返回”。

现在测量的数据就快速显示出来了，刚添加的测量项可一个都不少。

而且，当前值、最大值、最小值、平均值、标准差以及当前测过的样本数都有显示。

调节一下波形的偏移位置，发现此时旋钮响应仍然非常灵敏，真不愧采用了硬件加速，效果很明显。

5、此时，若按下“Clear”按钮，所有的测量统计都就可以重新开始，在别的示波器里可没有这样的功能。

还有，如想对测量界面截图写报告，只需插上U盘，轻轻按下“PrintScreen”按钮就搞定了。

ZDS2022示波器的参数测量项目不仅多，而且操作简单，响应速度快。

不仅如此，真正意义的参数测量统计功能还可以帮助发现信号中存在的异常呢，上述的截图中就揭露了被测波形的正脉宽有异常存在。

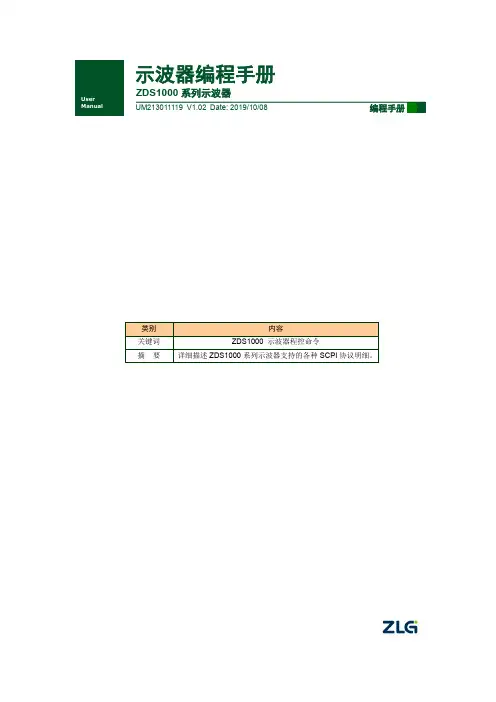

示波器编程手册ZDS1000系列示波器ZDS1000示波器示波器编程手册修订历史版本日期 原因 V1.002017/04/10 创建文档V1.01 2019/03/13 更换页眉页脚V1.02 2019/10/08 1.修改“在VERTical 模式下不能查询Y 光标的数值，在HORLzontal 模式下不能查询X 光标的值”为可查询。

2.添加中文命令组目录3.添加通用Demo 示例4.添加常用命令示例ZDS1000示波器示波器编程手册目录1. SCPI 简介 (1)1.1概述 ........................................................................................................................... 1 1.2命令语法 ................................................................................................................... 1 1.3参数类型 ................................................................................................................... 2 1.4 备注说明 . (3)2. 通用编程实例 (4)3. IEEE 488.2通用命令 (6)*CLS(Clear Status) (7)*ESE(Standard Event Status Enable) (8)*ESR(Standard Event Status Register) (9)*IDN(Identification Number) (10)*OPC(Operation Complete) (11)*RST(Reset) (12)*SRE(Service Request Enable) (13)*STB(Read Status Byte) (14)*TST(Self Test) (15)4. ROOT 命令组 (16):AUTosetup (17):CLEar (18):DEFault (19):PRINt (20):RUN (21):SINGle (22):STOP (23):TLHAlf (24)5. 捕获设置相关命令组 (25):ACQuire:AVERages (26):ACQuire:AUTOroll (27):ACQuire:MDEPth (28):ACQuire:MAREa (29):ACQuire:SRA Te (30):ACQuire:TYPE (31)6. 自校准相关命令组 .................................................................................................32:CALibrate:DATE (33):CALibrate:TIME (34):CALibrate:STARt (35):CALibrate:QUIT (36)7. 通道相关命令组 (37):CHANnel<n>:DISPlay (38):CHANnel<n>:VERNier (39):CHANnel<n>:SCALe (40):CHANnel<n>:OFFSet (41):CHANnel<n>:COUPling (42)ZDS1000示波器示波器编程手册:CHANnel<n>:BWLimit (43):CHANnel<n>:UNITs (44):CHANnel<n>:PROBe (45):CHANnel<n>:INVert (46):CHANnel<n>:DELAy (47)8.光标相关命令组 (48):CURSor:MODE (49):CURSor:X1Position (50):CURSor:X2Position (51):CURSor:X1V alue (52):CURSor:X2V alue (53):CURSor:XDELta (54):CURSor:IXDElta (55):CURSor:Y1Position (56):CURSor:Y2Position (57):CURSor:Y1V alue (58):CURSor:Y2V alue (59):CURSor:YDELta (60)9.显示相关命令组 (61):DISPlay:VECTors (62):DISPlay:PERSistence (63):DISPlay:COLOrgraded (64):DISPlay:WBRightness (65):DISPlay:GBRightness (66):DISPlay:FREEze (67):DISPlay:PCLEar (68):DISPlay:DATA (69)10.波形数据相关命令组 (70):GLOBal:RUN:STA Te (71):GLOBal:MULTiwave (72)11.按键相关命令组 (74):KEY (75)12.数学运算相关命令组 (77):MATH:MODE (78):MATH:BASIc (79):MATH:SCALe (80):MATH:OFFSet (81):MATH:FFT (82)13.测量相关命令组 (84):MEASure:CLEar (86):MEASure:THResholds (87):MEASure:VPP . (88):MEASure:VAMP (89):MEASure:VMAX (90):MEASure:VTOP (92):MEASure:VBASe (93):MEASure:ROVErshoot (94):MEASure:FOVErshoot (95):MEASure:RPREshoot (96):MEASure:FPREshoot (97):MEASure:V A VG (98):MEASure:VRMS (99):MEASure:VRA Tio (100):MEASure:VMEAn (101):MEASure:PERiod (102):MEASure:FREQuency (103):MEASure:RISetime (104):MEASure:FALLtime (105):MEASure:PWIDth (106):MEASure:NWIDth (107):MEASure:PDUTy (108):MEASure:NDUTy (109):MEASure:BWIDth (110):MEASure:PULSetrain (111):MEASure:XMAX (112):MEASure:XMIN (113):MEASure:RRDelay (114):MEASure:FFDelay (115):MEASure:RFDelay (116):MEASure:FRDelay (117):MEASure:RPHase (118):MEASure:FPHase (119):MEASure:SHOLd (120):MEASure:SETUptime (121):MEASure:HOLDtime (122):MEASure:SHRAtio (123):MEASure:BAUD (124):MEASure:RCOUnt (125):MEASure:FCOUnt (126):MEASure:PCOUnt (127):MEASure:NCOUnt (128):MEASure:TCOUnt (129):MEASure:AREA (130):MEASure:PAREa (131):MEASure:NAREa (132)14. 系统设置相关命令组 (133):SYSTem:ERRor[:NEXT] (134):SYSTem:VERSion (136):SYSTem:LANGuage (137):SYSTem:BEEPer (138):SYSTem:AOUTput (139):SYSTem:EXPand (140):SYSTem:DATE (141):SYSTem:TIME (142):SYSTem:LAN:STATus (143):SYSTem:LAN:MAC (144):SYSTem:LAN:MODE (145):SYSTem:LAN:IPADdress (146):SYSTem:LAN:SMASk (147):SYSTem:LAN:GATEway (148)15. 水平时基相关命令组 (149):TIMebase:MODE (150):TIMebase:SCALe (151):TIMebase:OFFSet (152):TIMebase:ZOOM:SCALe (153):TIMebase:ZOOM:OFFSet (154)16. 触发相关命令组 (155):TRIGger:SWEep (156):TRIGger:HOLDoff (157):TRIGger:SENSitivity (158):TRIGger:COUPling (159):TRIGger:MODE (160):TRIGger:EDGE (161):TRIGger:PULSe (161):TRIGger:SLOPe (162):TRIGger:VIDEo (165):TRIGger:RUNT (167):TRIGger:PRUNt (169):TRIGger:PATTern (171):TRIGger:NEDGe (173):TRIGger:DELay (174):TRIGger:TIMeout (176):TRIGger:SHOLd (177)17. VISA驱动安装与编程实例 (179)USB设备驱动安装 (179)编程实例 (183)18. 免责声明 (188)ZDS1000示波器1.SCPI简介1.1 概述SCPI（Standard Commands for Programmable Instruments的缩写），即可编程仪器标准命令，定义了一套可用于控制可编程测试测量仪器的标准语法和命令。

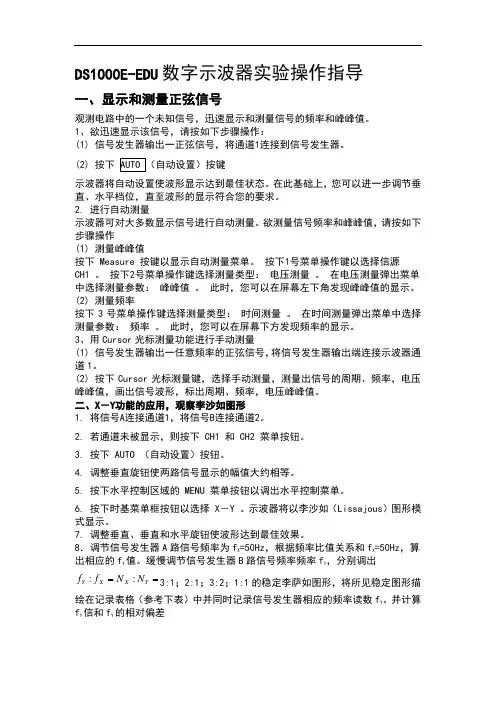

DS1000E-EDU 数字示波器实验操作指导一、显示和测量正弦信号观测电路中的一个未知信号，迅速显示和测量信号的频率和峰峰值。

1、欲迅速显示该信号，请按如下步骤操作：(1) 信号发生器输出一正弦信号，将通道1连接到信号发生器。

(2) 按下示波器将自动设置使波形显示达到最佳状态。

在此基础上，您可以进一步调节垂直、水平档位，直至波形的显示符合您的要求。

2. 进行自动测量示波器可对大多数显示信号进行自动测量。

欲测量信号频率和峰峰值，请按如下步骤操作(1) 测量峰峰值按下 Measure 按键以显示自动测量菜单。

按下1号菜单操作键以选择信源 CH1 。

按下2号菜单操作键选择测量类型： 电压测量 。

在电压测量弹出菜单中选择测量参数： 峰峰值 。

此时，您可以在屏幕左下角发现峰峰值的显示。

(2) 测量频率按下3号菜单操作键选择测量类型： 时间测量 。

在时间测量弹出菜单中选择测量参数： 频率 。

此时，您可以在屏幕下方发现频率的显示。

3、用Cursor 光标测量功能进行手动测量 (1) 信号发生器输出一任意频率的正弦信号，将信号发生器输出端连接示波器通道1。

(2) 按下Cursor 光标测量键，选择手动测量，测量出信号的周期、频率，电压峰峰值，画出信号波形，标出周期、频率，电压峰峰值。

二、X －Y 功能的应用，观察李沙如图形1. 将信号A 连接通道1，将信号B 连接通道2。

2. 若通道未被显示，则按下 CH1 和 CH2 菜单按钮。

3. 按下 AUTO （自动设置）按钮。

4. 调整垂直旋钮使两路信号显示的幅值大约相等。

5. 按下水平控制区域的 MENU 菜单按钮以调出水平控制菜单。

6. 按下时基菜单框按钮以选择 X －Y 。

示波器将以李沙如（Lissajous ）图形模式显示。

7. 调整垂直、垂直和水平旋钮使波形达到最佳效果。

8．调节信号发生器A 路信号频率为f X =50Hz ，根据频率比值关系和f X =50Hz ，算出相应的f Y 值。

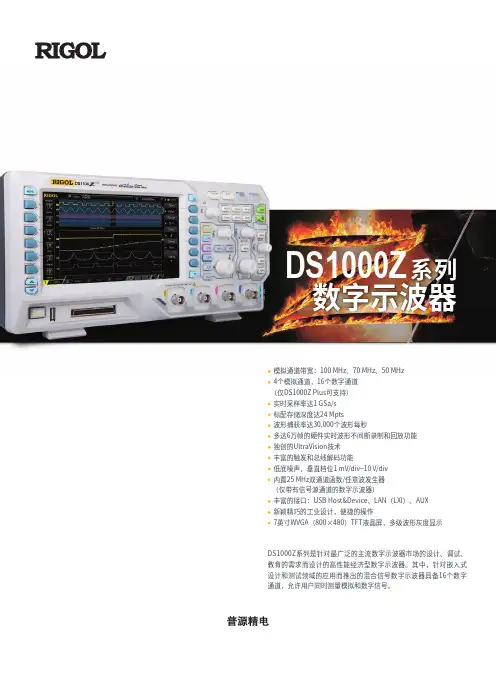

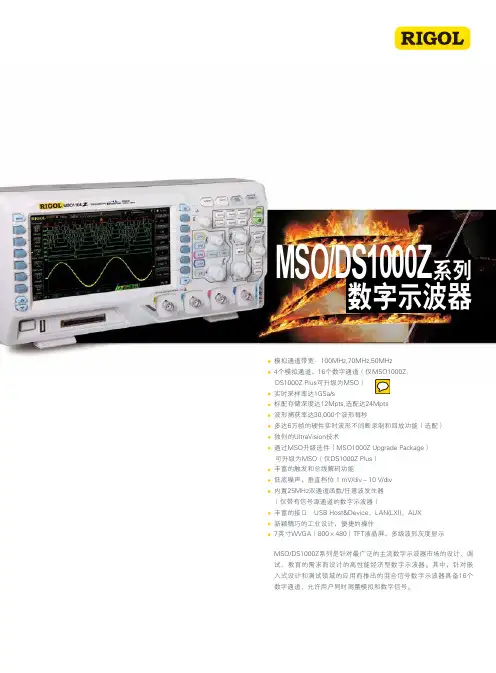

DS1000Z系列是针对最广泛的主流数字示波器市场的设计、调试、教育的需求而设计的高性能经济型数字示波器。

其中，针对嵌入式设计和测试领域的应用而推出的混合信号数字示波器具备16个数字通道，允许用户同时测量模拟和数字信号。

模拟通道带宽：100 MHz、70 MHz、50 MHz 4个模拟通道，16个数字通道 （仅DS1000Z Plus可支持） 实时采样率达1 GSa/s标配存储深度达24 Mpts波形捕获率达30,000个波形每秒多达6万帧的硬件实时波形不间断录制和回放功能 独创的UltraVision技术丰富的触发和总线解码功能低底噪声，垂直档位1 mV/div~10 V/div 内置25 MHz双通道函数/任意波发生器（仅带有信号源通道的数字示波器）丰富的接口：USB Host&Device、LAN（LXI）、AUX新颖精巧的工业设计，便捷的操作7英寸WVGA（800×480）TFT液晶屏，多级波形灰度显示2RIGOL独创的UltraVision 技术（模拟通道）型号和主要指标设备尺寸：宽×高×深 = 313.1 mm× 160.8 mm×122.4 mm 重量：3.2 kg ± 0.2 kg(不含包装)7英寸WVGA（800×480） ，TFT高清显示，多级波形灰度内置信号源专用按键（带有信号源通道的数字示波器）4个模拟通道16个数字通道（仅DS1000Z Plus升级后支持）深存储（标配达24M采样点）高波形捕获率（高达30, 000个波形每秒） 实时波形录制及回放功能（多达6万帧） 多级波形灰度显示DS1000Z 系列数字示波器3 RIGOL设计特色4个模拟通道，16个数字通道（仅DS1000Z Plus支持）UltraVision：深存储（标配达24M采样点）UltraVision：波形捕获率高达每秒 30,000个波形UltraVision：波形录制、回放功能UltraVision：多级波形灰度显示丰富的触发功能串行总线触发和解码功能（支持RS232/UART,I2C,SPI）内置2路频率达25 MHz的信号源（DS1XX4Z-S Plus）*不包含50MHz带宽型号4 RIGOL混合信号数字示波器混合信号数字示波器还提供如下功能：DS1000Z Plus可升级后支持16个数字通道 数字通道采样率达 1 GSa/s 存储深度最高达24Mpts数字通道波形捕获率达 30,000wfms/s数字通道支持硬件实时的波形录制、回放功能，最多可录制60,000帧 支持模拟通道和数字通道混合触发和解码 方便的数字通道分组和组操作 支持多种逻辑电平模拟和数字通道间可相互触发时间相关的模拟和数字通道波形显示和分析方便的数字通道分组，灵活的标签设置多达2+16个通道，模拟和数字通道间可相互触发， 时间相关的模拟和数字通道波形显示和分析。

基本技能03数字示波器的使用方法数字示波器数字示波器不仅具有多重波形显示、分析和数学运算功能，波形、设置、CSV 和位图文件存储功能，自动光标跟踪测量功能，波形录制和回放功能等，还支持即插即用USB 存储设备和打印机，并可通过USB 存储设备进行软件升级等。

一、数字示波器快速入门数字示波器前面板各通道标志、旋钮和按键的位置及操作方法与传统示波器类似。

现以DS1000系列数字示波器为例予以说明。

1. DS1000系列数字示波器前操作面板简介DS1000系列数字示波器前操作面板如图3-5-1。

按功能前面板可分为8大区即液晶显示区、功能菜单操作区、常用菜单区、执行按键区、垂直控制区、水平控制区、触发控制区、信号输入/输出区等。

功能菜单操作区有5个按键，1个多功能旋钮和1个按钮。

5个按键用于操作屏幕右侧的功能菜单及子菜单；多功能旋钮用于选择和确认功能菜单中下拉菜单的选项等；按钮用于取消屏幕上显示的功能菜单。

常用菜单区如图3-5-2。

按下任一按键，屏幕右侧会出现相应的功能菜单。

通过功能菜单操作区的5个按键可选定功能菜单的选项。

功能菜单选项中有“?”符号的，标明该选项有下拉菜单。

下拉菜单打开后，可转动多功能旋钮（）选择相应的项目并按下予以确认。

功能菜单上、下有““”、“”符号，表明功能菜单一页未显示完，可操作按键上、下翻页。

功能菜单中有，表明该项参数可转动多功能旋钮进行设置调整。

按下取消功能菜单按钮，显示屏上的功能菜单立即消失。

输入通道信号输入信号输入/出输区信号输出多功能取消屏幕功图3-5-1 DS1000系列示波器前操作面板/停止）2个按键。

按下按键，示波器将根据输入的信号，自动设置和调整垂直、水平及触发方式等各项控制值，使波形显示达到最佳适宜观察状态，如需要，还可进行手动调整。

按后，菜单显示及功能如图3-5-3。

RUN/STOP键为运行/停止波形采样按键。

运行（波形采样）状态时，按键为黄色；按一下按键，停止波形采样且按键变为红色，有利于绘制波形并可在一定范围内调整波形的垂直衰减和水平时基，再按一下，恢复波形采样状态。

数字示波器数字示波器不仅具有多重波形显示、分析和数学运算功能，波形、设置、CSV 和位图文件存储功能，自动光标跟踪测量功能，波形录制和回放功能等，还支持即插即用USB 存储设备和打印机，并可通过USB 存储设备进行软件升级等。

一、数字示波器快速入门数字示波器前面板各通道标志、旋钮和按键的位置及操作方法与传统示波器类似。

现以DS1000系列数字示波器为例予以说明。

1. DS1000系列数字示波器前操作面板简介DS1000系列数字示波器前操作面板如图3-5-1。

按功能前面板可分为8大区即液晶显示区、功能菜单操作区、常用菜单区、执行按键区、垂直控制区、水平控制区、触发控制区、信号输入/输出区等。

功能菜单操作区有5个按键，1个多功能旋钮和1个按钮。

5个按键用于操作屏幕右侧的功能菜单及子菜单；多功能旋钮用于选择和确认功能菜单中下拉菜单的选项等；按钮用于取消屏幕上显示的功能菜单。

常用菜单区如图3-5-2。

按下任一按键，屏幕右侧会出现相应的功能菜单。

通过功能菜单操作区的5个按键可选定功能菜单的选项。

功能菜单选项中有“◁”符号的，标明该选项有下拉菜单。

下拉菜单打开后，可转动多功能旋钮（）选择相应的项目并按下予以确认。

功能菜单上、下有““”、“”符号，表明功能菜单一页未显示完，可操作按键上、下翻页。

功能菜单中有，表明该项参数可转动多功能旋钮进行设置调整。

按下取消功能菜单按钮，显示屏上的功能菜单立即消失。

12345功能菜单操作区液晶显示区USB接口１～５号功能菜单操作键CH1、CH2信号输入通道外触发信号输入信号输入/出输区探头补偿信号输出常用菜单区执行按键区多功能旋钮取消屏幕功图3-5-1 DS1000系列示波器前操作面板AUTO （自动设置）和RUN/STOP （运行/停止）2个按键。

按下AUTO 按键，示波器将根据输入的信号，自动设置和调整垂直、水平及触发方式等各项控制值，使波形显示达到最佳适宜观察状态，如需要，还可进行手动调整。

广州致远电子有限公司修订历史目录1. I2S时序分析软件 (1)1.1简介 (1)1.2主要的测试项目 (1)1.3测试结果 (2)2. 快速入门 (3)2.1简介 (3)2.2具体使用步骤 (3)2.2.1I2S信号的接入与捕获 (3)2.2.2I2S信号的调节与解码 (3)2.2.3I2S信号的时序分析测试 (4)2.2.4I2S时序测试数据细节分析 (6)2.2.5导出报表 (7)3. I2S参数测量项目 (8)3.1测量项目解析 (8)3.1.1（底部值）V IL与（顶部值）V IH (8)3.1.2时钟高电平周期（t HIGH） (9)3.1.3时钟低电平周期（t LOW） (9)3.1.4声道选择建立时间（t SU:WS） (9)3.1.5声道选择信号保持时间（t HD:WS） (9)3.1.6数据信号建立时间（t SU:SD） (10)3.1.7数据信号保持时间(t HD:SD） (10)4. I2S总线介绍 (11)4.1概述 (11)4.2I2S协议 (11)4.2.1I2S主要应用 (11)4.2.2I2S的信号线 (11)5. 免责声明 (12)1. I2S时序分析软件1.1 简介I2S时序分析软件，是一款能够自动测试I2S总线时序的插件。

它能够在极短的时间内完成音频总线信号的DC特性和AC特性分析，并与器件手册标称参数做对比，直接输出测试结果（Pass/Fail），同时支持报表导出。

该分析软件适用于所有应用I2S总线产品的时序测试。

传统的测试方法，需要人工定位每一项参数并单独卡光标测量，不仅效率低，而且容易引入读数误差甚至错误。

使用I2S时序分析软件，则可以在1秒钟之内完成所有测试分析的工作，同时支持报表导出，省去人工录入数据的烦恼，极大的提升测试效率。

具体测试界面如下图1.1所示。

图 1.1 I2S时序分析界面1.2 主要的测试项目I2S时序分析测试项目如下表1.1所示。

ZDS2022示波器百集实操特辑之6：一键清除多种用法
对于ZDS2022示波器七个一键操作中的“一键清除”，它在不同的操作模式下有不同的效果，下面我们把这些效果一一列举：
视频截图
在无限余辉模式下，系统处于【运行】状态时，按下一键清除【Clear】按键，屏幕上的波形余辉会被擦除，而新采集的波形不会被擦除。

当系统处于【停止】状态时，按下一键清除【Clear】按键，屏幕上所有波形都会被清除。

在ZDS2022示波器强大的测量统计功能中，标配51种参数测量，实时显示24
种测量结果。

在系统处于【运行】状态时，按下一键清除【Clear】键，所有测量结果的计数值将会从1重新开始计数。

当系统处于【停止】状态时，按下一键清除【Clear】键，屏幕上的测量波形会被清除，同时，所有的测量结果全部清除。

一键清除操作在ZDS2022示波器根据不同模式下的实际需求，会呈现不同的效果，极大提高了测试测量的效率。

腾讯视频：/page/v/x/p/v0141ervnxp.html
优酷视频：/v_show/id_XODM0NTIxNjE2.html。
