电流互感器的相关知识点总结电流互感器是一种电力系统中常用的电气设备,用于将高电流变成低电流,以便于测量和保护设备。
在电力系统中,电流互感器起着至关重要的作用,下面我们来总结一下电流互感器的相关知识点。
一、电流互感器的基本原理电流互感器利用电磁感应的原理,将高电流变成低电流,以便于测量和保护设备。
电流互感器的基本原理是通过在高电压电路中引入一根细线,将高电流变成低电流,然后通过变压器将低电流变成标准电流输出。
电流互感器的输出电流与输入电流成正比,输出电流一般为5A或1A。
二、电流互感器的分类1. 按照用途分类:电流互感器分为测量电流互感器和保护电流互感器。
2. 按照结构分类:电流互感器分为分合式电流互感器和整体式电流互感器。
3. 按照额定电流分类:电流互感器分为5A电流互感器和1A电流互感器。
三、电流互感器的使用1. 测量电流互感器通常用于电能表、电压表、电流表等电力测量仪表中,用来将高电流变成低电流,以便于测量。
2. 保护电流互感器通常用于电力系统中,用于测量电流和检测电路中的故障,以便于及时采取保护措施,保障电力系统的安全运行。
四、电流互感器的安装与调试电流互感器的安装和调试是电力系统中非常重要的一环。
在安装电流互感器时,应注意以下几点:1. 电流互感器的接线应符合电路图的要求。
2. 电流互感器的安装位置应合理,以便于测量和保护设备。
3. 安装时应注意电流互感器的方向,确保电流方向与电流互感器的标识一致。
在调试电流互感器时,应注意以下几点:1. 电流互感器的输出电流应符合要求。
2. 电流互感器的误差应符合标准要求。
3. 电流互感器的绝缘电阻应符合标准要求。
五、电流互感器的维护与保养电流互感器是一种精密设备,需要进行定期的维护和保养。
在维护和保养电流互感器时,应注意以下几点:1. 定期检查电流互感器的绝缘性能,防止绝缘击穿。
2. 定期清洗电流互感器表面的灰尘和污垢,以免影响电流互感器的精度。
3. 定期校验电流互感器的输出电流和误差,确保电流互感器的正常运行。

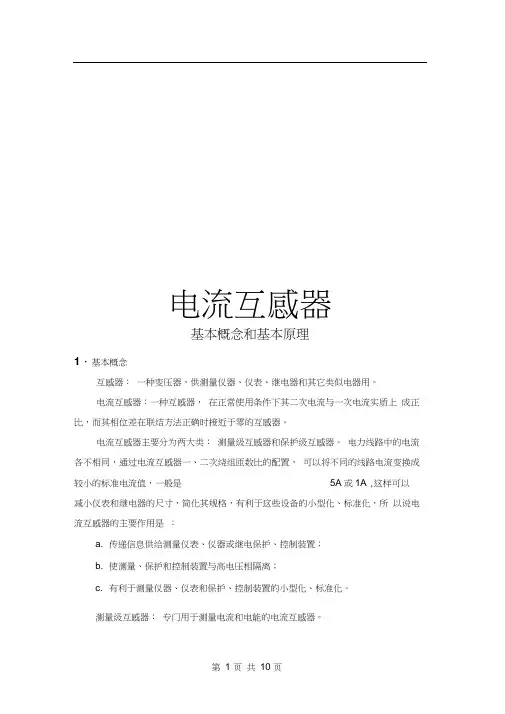

电流互感器基本概念和基本原理1.基本概念互感器:一种变压器,供测量仪器、仪表、继电器和其它类似电器用。
电流互感器:一种互感器,在正常使用条件下其二次电流与一次电流实质上成正比,而其相位差在联结方法正确时接近于零的互感器。
电流互感器主要分为两大类:测量级互感器和保护级互感器。
电力线路中的电流各不相同,通过电流互感器一、二次绕组匝数比的配置,可以将不同的线路电流变换成较小的标准电流值,一般是5A或1A ,这样可以减小仪表和继电器的尺寸,简化其规格,有利于这些设备的小型化、标准化,所以说电流互感器的主要作用是:a. 传递信息供给测量仪表、仪器或继电保护、控制装置;b. 使测量、保护和控制装置与高电压相隔离;c. 有利于测量仪器、仪表和保护、控制装置的小型化、标准化。
测量级互感器:专门用于测量电流和电能的电流互感器。
女口:3、1、0.5、0.2、0.1、0.5S、0.2S 0.1S、0.3、0.6、1.2、1M、2M 保护级互感器:专门用于继电保护和自动控制的电流互感器。
女口:5P、10P、C 类互感器(如C800)、5PR、10PR、PX、X、PS PL、TPX、TPY、TPS铁心开气隙的目的:控制剩磁铁心需开气隙的电流互感器:5PR、10PR、TPY执行标准:国标:GB 1208-2006 电流互感器GB 16847-1997 保护用电流互感器暂态特性技术要求国际标准:IEC 60044-1、IEC 60044-6其它国家标准:IEEE/C57.13、CAN3-C13、AS 60044.1、BS 等型号说明:2. 基本原理P1-P2:互感器的原边,即一次绕组。
套管型电流互感器:一次绕组匝数为 1匝(即高压套管);独立式电流互感器:一次绕组为1匝或多匝(如供上海ABB 产品、间隙电流互 感器)。
S1-S2:互感器的副边,即二次绕组。
Rct :互感器二次绕组直流电阻(折算到 75C );Z :额定二次负荷,用VA 或Ω表示,功率因数cos φ =0.8(没有特殊指定时); 套管型电流互感器常用计算公式:额定二次匝数Z 2=额定一次电流÷额定二次电流 女口: 600/5A 的 CT 二次匝数为 600÷ 5=120600/1A 的CT 二次匝数为600÷仁6003. 套管型电流互感器的基本参数及基本常识 3.1额定电流比:51 52I2 RCt'般为 5A 或 1A JLZ压匝 T例1: 300-400-600/5A ,即表示此互感器有三个变比,其额定一次电流分别为300、400及600A,额定二次电流为5A ,二次匝数应分别为60、80及120匝S1-S2: 300/5、60 匝S1-S3: 400/5、80 匝S1-S4: 600/5、120 匝例2:600/5MR、C800 (美国标准IEEE Std C57.13-1993MR :多变比C类互感器:相当于10P20800:二次端电压(V)C800:相当于10P20 200VA出线标记——X2-X3 50/5 10匝X1-X2 100/5 20 匝X1-X3 150/5 30 匝X4-X5 200/5 40 匝X3-X4 250/5 50 匝X2-X4 300/5 60 匝X1-X4 400/5 80 匝X3-X5 450/5 90 匝X2-X5 500/5 100 匝X1-X5 600/5 120 匝X13.2准确级要求3.2.1保护级互感器:321.1标准准确限值系数ALF : 5、10、15、20、30、40等。
电流互感器知识整理电流互感器知识简介为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltagetransformer),而进行电流转换的互感器为电流互感器(currenttransformer),简称为CT.本文将讨论电流互感器的相关基本知识.1.电流互感器的基本原理1.1电流互感器的基本等值电路如图1所示.图1电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流, Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N 1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗.电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。
即:IpN1=IsN2Is=Ip×N1/N2=Ip/Kn1.2.电流互感器极性标注电流互感器采用减极性标注的方法,即同时从一二次绕组的同极性段通入相同方向的电流时,它们在铁芯中产生的磁通方向相同。
当从一次绕组的极性端通入电流时,二次绕组中感应出的电流从极性端流出,以极性端为参考,一二次电流方向相反,因此称为减极性标准。
由于电流方向相反,且铁心中合成磁通为零。
因此得下式:N1Ip-N2Is=0(本来励磁安匝的和为零,但考虑到两个电流的流动方向相对于极性端不同,因此两者为减的关系)。

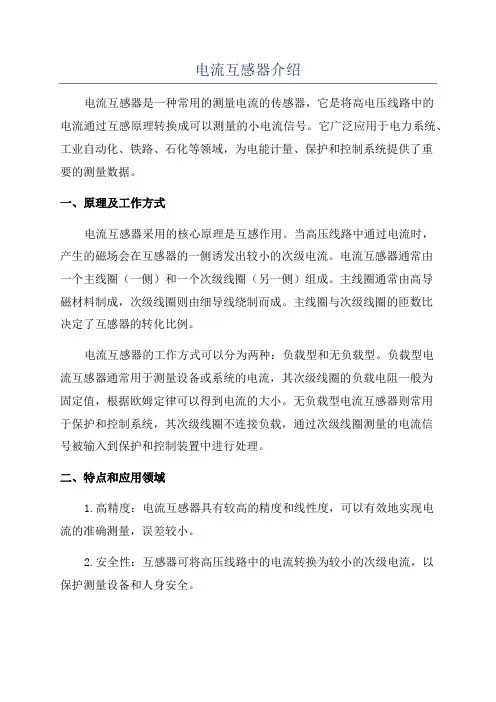

电流互感器介绍电流互感器是一种常用的测量电流的传感器,它是将高电压线路中的电流通过互感原理转换成可以测量的小电流信号。
它广泛应用于电力系统、工业自动化、铁路、石化等领域,为电能计量、保护和控制系统提供了重要的测量数据。
一、原理及工作方式电流互感器采用的核心原理是互感作用。
当高压线路中通过电流时,产生的磁场会在互感器的一侧诱发出较小的次级电流。
电流互感器通常由一个主线圈(一侧)和一个次级线圈(另一侧)组成。
主线圈通常由高导磁材料制成,次级线圈则由细导线绕制而成。
主线圈与次级线圈的匝数比决定了互感器的转化比例。
电流互感器的工作方式可以分为两种:负载型和无负载型。
负载型电流互感器通常用于测量设备或系统的电流,其次级线圈的负载电阻一般为固定值,根据欧姆定律可以得到电流的大小。
无负载型电流互感器则常用于保护和控制系统,其次级线圈不连接负载,通过次级线圈测量的电流信号被输入到保护和控制装置中进行处理。
二、特点和应用领域1.高精度:电流互感器具有较高的精度和线性度,可以有效地实现电流的准确测量,误差较小。
2.安全性:互感器可将高压线路中的电流转换为较小的次级电流,以保护测量设备和人身安全。
3.高灵敏度:电流互感器能够测量很小的电流变化,对于需要高精度电流测量的场合非常适用。
4.高可靠性:互感器通常采用绝缘材料和特殊封装,以确保其在恶劣环境下的正常工作。
5.宽频带:电流互感器具有较宽的频率范围,可以适应不同频率的交流电流测量需求。
6.大通量:互感器的主线圈绕制密度高,具有较大的磁通量,能够有效地捕捉到高压线路中的电流信号。
1.电力系统:在电能计量、电力调度、设备保护和故障检测中,互感器起到了至关重要的作用。
2.工业自动化:在电机控制、电力监测和系统诊断中,互感器可以提供精确的电流数据,保证系统运行的稳定性和安全性。
3.铁路系统:电流互感器在铁路供电系统中用于电流测量和隔离,确保铁路线路的正常运行和安全操作。
4.石化行业:互感器可以用于石油、化工等领域的电流监测和控制,提高工作效率和生产安全性。

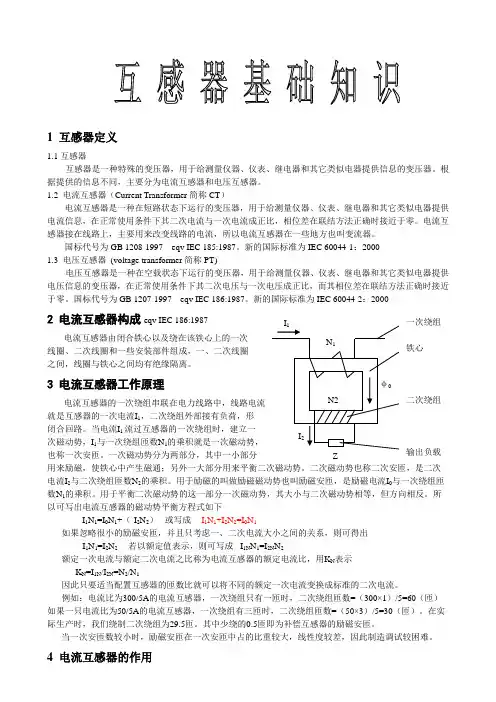

1 互感器定义1.1互感器互感器是一种特殊的变压器,用于给测量仪器、仪表、继电器和其它类似电器提供信息的变压器。
根据提供的信息不同,主要分为电流互感器和电压互感器。
1.2 电流互感器(Current Transformer简称CT)电流互感器是一种在短路状态下运行的变压器,用于给测量仪器、仪表、继电器和其它类似电器提供电流信息,在正常使用条件下其二次电流与一次电流成正比,相位差在联结方法正确时接近于零。
电流互感器接在线路上,主要用来改变线路的电流,所以电流互感器在一些地方也叫变流器。
国标代号为GB 1208-1997 eqv IEC 185:1987。
新的国际标准为IEC 60044-1:20001.3 电压互感器(voltage transformer简称PT)电压互感器是一种在空载状态下运行的变压器,用于给测量仪器、仪表、继电器和其它类似电器提供电压信息的变压器,在正常使用条件下其二次电压与一次电压成正比,而其相位差在联结方法正确时接近于零。
国标代号为GB 1207-1997 eqv IEC 186:1987。
新的国际标准为IEC 60044-2:20002 电流互感器构成eqv IEC 186:1987电流互感器由闭合铁心以及绕在该铁心上的一次线圈、二次线圈和一些安装部件组成,一、二次线圈之间,线圈与铁心之间均有绝缘隔离。
3 电流互感器工作原理电流互感器的一次绕组串联在电力线路中,线路电流就是互感器的一次电流I1,二次绕组外部接有负荷,形闭合回路。
当电流I1 流过互感器的一次绕组时,建立一次磁动势,I1与一次绕组匝数N1的乘积就是一次磁动势,也称一次安匝。
一次磁动势分为两部分,其中一小部分用来励磁,使铁心中产生磁通;另外一大部分用来平衡二次磁动势。
二次磁动势也称二次安匝,是二次电流I2与二次绕组匝数N2的乘积。
用于励磁的叫做励磁磁动势也叫励磁安匝,是励磁电流I0与一次绕组匝数N1的乘积。
用于平衡二次磁动势的这一部分一次磁动势,其大小与二次磁动势相等,但方向相反。

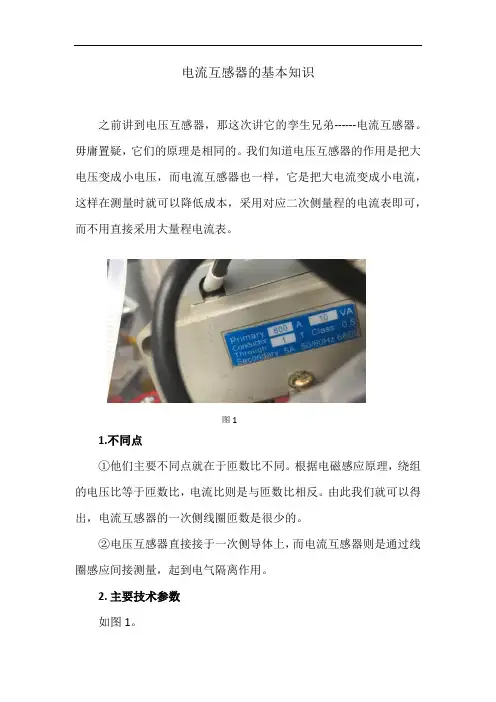

电流互感器的基本知识之前讲到电压互感器,那这次讲它的孪生兄弟------电流互感器。
毋庸置疑,它们的原理是相同的。
我们知道电压互感器的作用是把大电压变成小电压,而电流互感器也一样,它是把大电流变成小电流,这样在测量时就可以降低成本,采用对应二次侧量程的电流表即可,而不用直接采用大量程电流表。
1.不同点①他们主要不同点就在于匝数比不同。
根据电磁感应原理,绕组的电压比等于匝数比,电流比则是与匝数比相反。
由此我们就可以得出,电流互感器的一次侧线圈匝数是很少的。
②电压互感器直接接于一次侧导体上,而电流互感器则是通过线圈感应间接测量,起到电气隔离作用。
2.主要技术参数如图1。
图1①Primary,即一次侧额定电流,如图为一次额定电流为800A。
②Secondary,即二次侧额定电流,如图为5A。
从上面这里,我们就可以看出该电流互感为变比为800/5,即160倍。
③额定容量,如图为10VA。
(几乎所有设备所标的额定容量都是视在功率。
)④Conductor Through,一次侧的匝数,该互感器为海润#8箱变低压馈线用,采用的是穿心式,如图一次侧为1匝。
⑤Class,精确度,无论电压互感器还是电流互感器,都有精确度,这个精确度也直接影响电表负荷的计算。
该值越低,代表其误差越小,精确度越高。
⑥频率,50HZ/60HZ代表该互感器可在50HZ和60HZ的频率下正常工作。
⑦660V即额定电压,长期能承受的最大电压。
有时候在电流互感器上缠绕几圈,是为了提高一次电流比,比如,电流互感器同一根线穿一次后的电流比是100∶5。
那么穿两次后的电流比是50∶5.那么穿三次后的电流比是33∶5。
那么穿四次后的电流比是25∶5。
以此类推...这种方法一般在二次接线柜经常出现。
3.电流互感器的接线如图2,电流互感器的接线较简单,一次电缆从电流互感器的P1侧进,P2侧穿出,二次侧电流从S1流出,且二次侧必须接地这种为常见的减极性互感器。

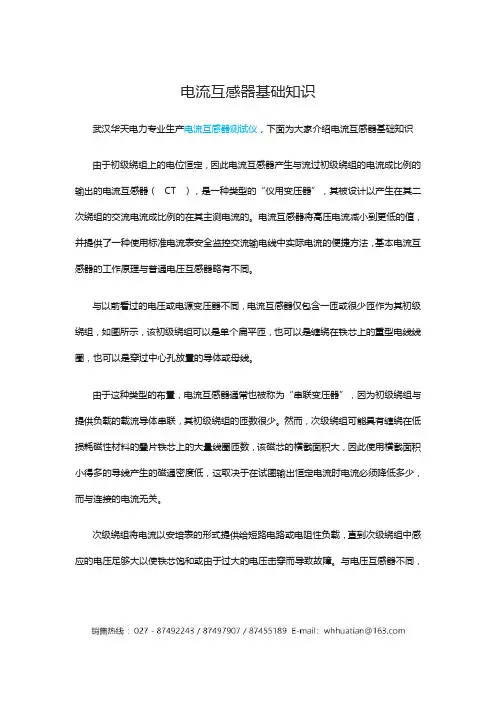

电流互感器基础知识武汉华天电力专业生产电流互感器测试仪,下面为大家介绍电流互感器基础知识由于初级绕组上的电位恒定,因此电流互感器产生与流过初级绕组的电流成比例的输出的电流互感器(CT ),是一种类型的“仪用变压器”,其被设计以产生在其二次绕组的交流电流成比例的在其主测电流的。
电流互感器将高压电流减小到更低的值,并提供了一种使用标准电流表安全监控交流输电线中实际电流的便捷方法,基本电流互感器的工作原理与普通电压互感器略有不同。
与以前看过的电压或电源变压器不同,电流互感器仅包含一匝或很少匝作为其初级绕组,如图所示,该初级绕组可以是单个扁平匝,也可以是缠绕在铁芯上的重型电线线圈,也可以是穿过中心孔放置的导体或母线。
由于这种类型的布置,电流互感器通常也被称为“串联变压器”,因为初级绕组与提供负载的载流导体串联,其初级绕组的匝数很少。
然而,次级绕组可能具有缠绕在低损耗磁性材料的叠片铁芯上的大量线圈匝数,该磁芯的横截面积大,因此使用横截面积小得多的导线产生的磁通密度低,这取决于在试图输出恒定电流时电流必须降低多少,而与连接的电流无关。
次级绕组将电流以安培表的形式提供给短路电路或电阻性负载,直到次级绕组中感应的电压足够大以使铁芯饱和或由于过大的电压击穿而导致故障。
与电压互感器不同,电流互感器的初级电流不取决于次级负载电流,而是由外部负载控制,对于较大的初级电流额定值,次级电流通常额定为标准1安培或5安培。
电流互感器有三种基本类型:绕线,环形和棒形。
•绕线电流互感器–互感器的一次绕组与导体串联,该导体承载在电路中流动的测量电流,次级电流的大小取决于变压器的匝数比。
•环形电流互感器–不包含初级绕组,取而代之的是,承载网络中流动电流的线穿过环形变压器中的窗口或孔,一些电流互感器有一个“分芯”,可以打开,安装和关闭它,而无需断开与它们相连的电路。
•棒型电流互感器–这种类型的电流互感器使用主电路的实际电缆或母线作为初级绕组,等效于单匝,它们与系统的高工作电压完全绝缘,通常用螺栓固定在载流装置上。
电流互感器的相关知识点总结
什么是电流互感器?
电流互感器(Current Transformer,简称CT)是一种用于测量大电流的电力测量仪器,它能够将高电流变换成低电流,从而方便进行测量、保护和控制。
电流互感器的工作原理
电流互感器基于电磁感应原理工作。
当被测电流通过互感器的一侧主绕组时,通过变压器的作用,产生在另一侧副绕组上一个与被测电流成比例的次级电流。
电流互感器的特点
•具有较高的准确度和稳定性。
•能够将高电流变换成标准化的次级电流。
•具备绝缘和防护功能,确保安全操作。
•适用于交流电力系统的测量、保护和控制。
电流互感器的应用领域
电流互感器广泛应用于以下领域:
•电力系统中的电能计量和监测。
•电力系统中的继电保护和自动化装置。
•电力系统中的故障录波和分析。
•工业控制系统中的电流测量和监控。
常见问题
以下是一些关于电流互感器的常见问题:
•问题1:什么是变比误差?
变比误差是指实际变比与理论变比之间的差异。
它会导致测量误差的产生。
•问题2:电流互感器的标定方法有哪些?
常见的标定方法包括比较式标定法、电阻箱标定法和标准电流比差法等。
•问题3:如何确保电流互感器的安全使用?
应严格按照操作手册进行安装、维护和测试。
同时,注意保持良好的绝缘和防护措施,以确保安全使用。
互感器基础知识介绍内容预览测量用互感器在电力线路中用于对交流电压或电流进行变换,以满足高电压或大电流的测量,起着一次系统与二次系统之间的桥梁作用。
一、电流互感器1、电流互感器简称为TA,种类也很多,按电压等级分为低压和高压;按一次线圈的匝数可分为单匝式和多匝式;按外形可分为羊角式和穿心式;按安装方法可分为支持式和穿墙式;按绝缘方式可分为油浸式、干式和瓷绝缘;按安装地点可分为户内式和户外式;按铁芯多少可分为单铁芯和多铁芯。
2、TA的型号一般表为:□ □ □--□ □--□第一个方框代表:L(电流)第二个方框代表:见下表第三个方框代表:见下表第四个方框代表:额定电压第五个方框代表:准确度等级第六个方框代表:额定电流表一:电流互感器的字母意义3、电流互感器工作原理(原理接线见右图)(1)电流互感器的特点是: (1)一次线圈串联在电路中,并且匝数很少,因此,一次线圈中的电流完全取决于被测电路的负荷电流,而与二次电流无关;(2)电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小,所以正常情况下,电流互感器在近于短路状态下运行。
电流互感器一、二次额定电流之比,称为电流互感器的额定互感比:kn=I1n/I2n。
因为一次线圈额定电流I1n己标准化,二次线圈额定电流I2n统一为5(1或0.5)安,所以电流互感器额定互感比亦已标准化。
kn还可以近似地表示为互感器一、二次线圈的匝数比,即kn≈kN=N1/N2式中N1、N2为一、二线圈的匝数。
(2)电流互感器使用时注意事项电流互感器二次侧不允许开路运行。
如果电流互感器二次侧开路,铁芯中的磁通随一次电流的增大面急剧增大,不仅引起铁心严重饱和,而且在二次侧感应产生一个高电压,对二次回路绝缘有严重危害,甚至击穿烧坏,而且由于铁心饱和,磁感应强度的曲线变化陡度增加,引起二次侧感应电势出现很高的尖顶波,其电压幅值可达2~3KV的危险数值,这时如果有人触及二次回路,也容易造成触电伤害。
电流互感器相关知识(总5页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除极性标志有加极性和减极性,常用的电流互感器一般都是减极性,即当使一次电流自L1端流向L2。
时,二次电流自K1端流出经外部回路到K2。
L1和K1,L2和K2分别为同极性端。
反之,就是加极性。
低压电流互感器实用技术问答30例(之一)刘国宏马晓文河北省康保供电分公司(076650)1.电流互感器铭牌上额定电流比的含义是什么答:额定电流比系指一次额定电流与二次额定电流之比。
通常用不约分的分数表示。
所谓额定电流就是在这个电流下互感器可以长期运行而不会同发热损坏。
2.何为电流互感器的准确等级答:电流互感器变换电流存在着一定的误差,根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。
0.l级以上电流互感器主要用于试验,进行精密测量或者作为标准用来校验低等级的互感器,也可以与标准仪表配合用来校验仪表,常被称为标准电流互感器;0.2级和0.5级常川来连接电气计量仪表;3级及以下等级电流互感器主要连接某些继电保护装置和控制设备。
3.电流互感器的极性标志是怎样规定的答:极性标志有加极性和减极性,常用的电流互感器一般都是减极性,即当使一次电流自L1端流向L2。
时,二次电流自K1端流出经外部回路到K2。
L1和K1,L2和K2分别为同极性端。
4.电流互感器额定容量的含义是什么答:电流互感器的额定容量就是额定二次电流I2e通过额定负载Z2e时所消耗的视在功率,即S2e=。
一般I2e=5A,因此S2e=25Z2e。
在电流互感器的使用中,二次连接及仪表电流线圈的总阻抗不超过铭牌上规定的额定容量(伏安数或欧姆数)时,才能保证它的准确性。
5.什么是电流互感器误差答:由于电流互感器铁芯的结构以及材料性能等原因的影响,电流互感器存在着激磁电流Í0,使其产生误差。
从电流互感器一次电流Í1和折算后的二次电流Í2’的向量图来看(如图 2所示),折算后的二次电流旋转180˚后一Í2’,与一次电流Í1相比较,不但大小不等而且两者相位不重合,即存在着两种误差,称为比差(比值误差)和角差(相角误差)。
电流互感器基本知识一、电流互感器基本原理
电流互感器是一种专门用作
变换电流的特种变压器,代号CT。
互感器的一次绕组串联在电
力线路中,线路电流就是互感器
的一次电流。
互感器的二次绕组
外部回路接有测量仪表、仪器或
继电保护、自动控制装置。
根据
电力线路电压等级的不同,电流
互感器的一次、二次绕组间设有
足够的绝缘以保证所有低压设备
与高电压相隔离。
电力线路中的
电流各不相同,通过电流互感器
电流互感器基本知识
一二次绕组匝数比的配置,可以将不同的线路电流变换成较小的标准电流值,一般为5A或1A,这样可以减小仪表和继电器的尺寸,简化其规格。
1、基本工作原理
一次绕组通电流I1时,由于电磁感应,在二次绕组中感应出电动势,如二次回路接通,就有二次电流I2通过。
2、分类
(1)按用途分为测量和保护;
(2)按装置种类分户内和,户外装在露天地方,要求外绝缘介质耐腐
蚀;
(3)按绝缘介质分干式、油绝缘、浇注绝缘、气体绝缘;
电流互感器基本知识
(4)按结构形式分
a.按安装方式分支柱、母线、穿墙式
b.按一次绕组分为单匝、多匝
c.按变换级数分为单级、多级
d.按电流比分单电流比、多电流比(二次带有抽头)、复合电流比
3、基本术语
在后面的参数相互影响中在详细介绍。
4、端子标志
一次端子起端为P1,末端为P2。
二次绕组为()S(),其中S前面的数字代表第几个绕组,二次只有一个绕组则无此数字,S后面的数字代表这个绕组始端(与P1同名端)、末端还是中间抽头。
5、我公司的CT产品分类
(1)3~36kV有LZZBJ9-12/150b/2(4)、LZZBJ9-12/185b(h)/2(4)、
LZZBJ9-36/250W3b(h)(l)、LMZB1-10、LZZB2-27.5(电气铁道25kV电流互感器),每个字母及数字都代表了不同的含义。
这些产品爬电比距20mm/kV,即10kV为240mm,35kV为810mm,它们可以用在海拔小于2000m的环境中。
相应的以上每种产品都对应着一种支持绝缘子,也就是我们所说的假CT。
(2)其它还有一些零序电流互感器LMZC-0.5、LMBF-0.5、LXZ1(2)。
(3)气体柜ZX2用的电流互感器,共有6种,600mm柜宽有2种,800mm
柜宽有4种。
,%
复
,铁芯
时必是一
、10、
1s时叫
Z2为二
B越
为二
大,应的B 数必
于
三、CT出厂试验(主要针对IEC标准)
1、一次绕组工频耐压试验。
一次接高压、
二次和安装板接地,在规定的时间内不击穿及不放电。
2、二次绕组工频耐压试验。
二次加3kV,
安装板接地,持续60s不击穿。
3、伏安特性试验
间接验证保护级准确限值系数。
接近饱和附近取5点励磁电流值,读取二次端电压,这个值如果不小于理论设计值,则说明合格。
互感器之间相互匹配也是通过伏安特性来控制的,如果特性值一样,则说明复合误差也一样,互相匹配的两个铁芯同时饱和或同时不饱和。
4、绝缘电阻
要求二次绕组间、二次绕组对地绝缘电阻大于一定值。
5、开路电压试验(匝间过电压)
验证电流互感器能承受二次绕组开路1min。
6、误差试验
7、直流电阻测量
另外对于PR级和PX级还有一些特殊试验。
8、局放试验
四、在平常工作中出现的一些问题
1、二次绕组与二次出线端子的对应问题。
人冲着P1端,从左至右
为1S,2S…,1S对应着第一个绕组,2S对应着第二个绕组…。
例如5P20/5P10/0.5,5P20为1S,5P10为2S,0.5为3S。
2、有时互感器的一次电流小,而热稳定电流很高,如650mm柜宽
互感器50/5A 0.5/5P10 15/15VA 40kA/1s,参数满足不了。
我想可以这样,把一次电流提高到100A可以满足参数,对于5P10提高一次电流应没问题,但0.5级用户可能不会接受,但要把0.5改成0.5S级应该可以,因为0.5级最小控制5%I1n=5%×50=2.5A,假如0.5S变成100/5A,其最小控制到1%I1n=1%×100=1A。
3、其中产品型号中b、h和l,我们在确认产品时本着一次电流小的
时候用b,一次电流大的时候如≥1500A用h,250W3到3000A用l。
我们观察您们订货时也是这个原则,但也有特殊,如小变比50/5 100/5用h,在这种情况下,不会影响参数,只是一次端子改变了。
所有变比用h都可以,但对于b,变比大到一定时如到2000A,就不能采用b了。
4、有时确认参数时会出现这样情况,如150b产品要求做1500A。
我们知道这个产品最大一次电流做到1250A,如果做1500A,其一次线的导电面积是不够的。
但一般实际通过互感器的一次电流要小于互感器的变比的,所以碰到这种情况我们都要问实际的一次电流是否在1250A或更小,如果是,我们就可以把互感器的变比做成1500/5A,但实际的一次导线用1250A的。
