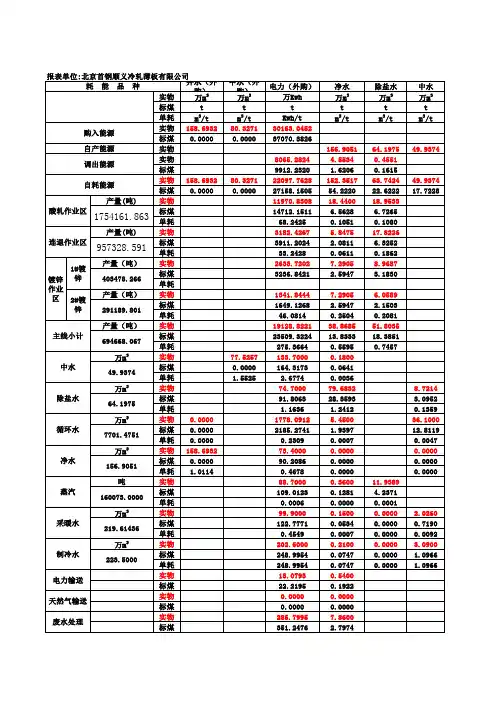

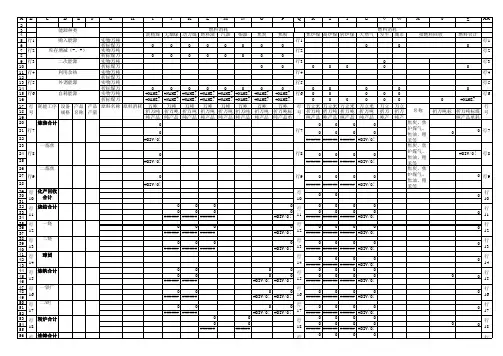

炼钢厂燃气用量平衡表

钢铁企业高炉煤气平衡使用预案（ISO45001-2018）为进一步加强高炉煤气的使用和平衡，减少放散量，提高能源综合利用率，制定煤气平衡使用管理规定如下：一、煤气产生量及使用1、根据高炉炉况，炼铁厂高炉吨铁产气量按1800 m3计算，损失率约为5%，高炉热风炉及其他自用量约占总量的45%计算，外供煤气量按煤气外供总量的55％计算；2、其它使用高炉煤气单位为：炼铁厂4台烧结机，2座竖炉，喷煤及烘干机；炼钢厂中包烘烤，550轧钢厂加热炉；动力厂煤气发电。

3、25MW煤气发电生产所需煤气量为13万立方米；4、550用量在4万M3/h左右。

5、炼钢厂中包烘烤用量2.万M3/h，大板坯用0.1万M3/h。

6、喷煤煤气用量为0.5万M3/h，烘干机煤气用量约1万M3/h。

7、两座竖炉煤气用量3万M3/h。

8、烧结1#、2#及3#、4#煤气用量总量大约在4万M3/h。

二、煤气管网压力要求1、现高炉煤气总管网压力为15-35KPa，各单位正常生产需煤气压力为：2、炼钢厂烤包所需压力不能低于10 KPa，否则烤包煤气压力不足，造成点火困难，烤包时间延长，影响生产；设备及管网最高承受压力为16 KPa，否则容易造成隐患；3、轧钢厂在正常生产时煤气压力不能低于15 KPa，不能高于25 KPa；在停产时，加热炉保温所需煤气压力不低于10 KPa；4、炼铁厂烧结一车间正常生产时要求煤气压力10 KPa以上，不能低于5 KPa，否则造成熄火或回火爆炸；低于10 KPa时减风减烧或降低机速；5、烧结二车间正常生产时需煤气压力16 KPa以上，最低不能低于5 KPa，否则造成熄火或回火爆炸；低于16 KPa时减风减烧或降机速；6、竖炉车间需要煤气压力20 KPa以上，最低不能低于5 KPa，否则熄火或回火爆炸；低于20 KPa时减风减烧或降低机速；7、高炉一车间生产时所需煤气压力20KPa，二车间生产所需煤气压力25KPa；8、受管道直径、管道路程及其它降低管网压力因素影响，煤气管网和用户使用压力压差约为5-10KPa，为保证煤气压力、流量和使用安全，煤气总管管网压力不能高于35Kpa。

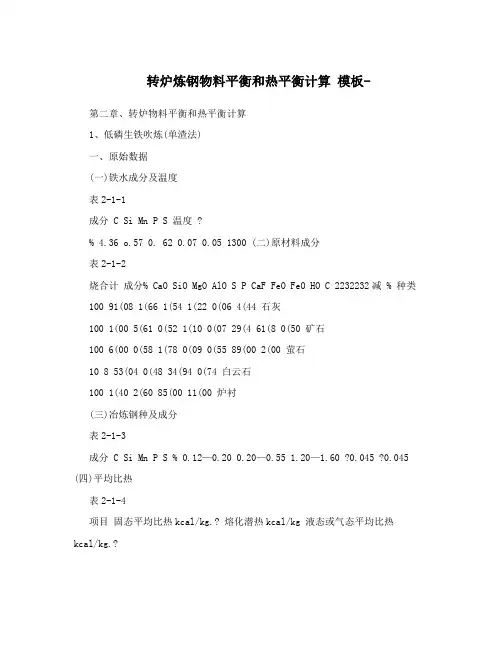

转炉炼钢物料平衡和热平衡计算模板- 第二章、转炉物料平衡和热平衡计算1、低磷生铁吹炼(单渣法)一、原始数据(一)铁水成分及温度表2-1-1成分 C Si Mn P S 温度 ?% 4.36 o.57 0. 62 0.07 0.05 1300 (二)原材料成分表2-1-2烧合计成分% CaO SiO MgO AlO S P CaF FeO FeO HO C 2232232减 % 种类100 91(08 1(66 1(54 1(22 0(06 4(44 石灰100 1(00 5(61 0(52 1(10 0(07 29(4 61(8 0(50 矿石100 6(00 0(58 1(78 0(09 0(55 89(00 2(00 萤石10 8 53(04 0(48 34(94 0(74 白云石100 1(40 2(60 85(00 11(00 炉衬(三)冶炼钢种及成分表2-1-3成分 C Si Mn P S % 0.12—0.20 0.20—0.55 1.20—1.60 ?0.045 ?0.045 (四)平均比热表2-1-4项目固态平均比热kcal/kg.? 熔化潜热kcal/kg 液态或气态平均比热kcal/kg.?生铁 0.178 52 0.20 钢 0.167 65 0.20 炉渣 50 0.298 烟尘 0.238 50 矿石炉气:CO 0.349 CO 0.558 2SO 0.555 2O 0.356 2N 0.346 2HO 0.439 2(五)冷却剂用废钢做冷却剂，其成分与冶炼钢种中限相同。

(六)反应热效应1反应热效应通常采用25?为参考温度，比较常用的反应数据见表2-1-5 (七)根据国内转炉实测数据选取1、渣中铁珠量为渣量的2.5%;2、金属中[C]假定85%氧化成CO，15%氧化成CO; 23、喷溅铁损为铁水量的0.3%;4、取炉气平均温度1450?,自由氧含量0.5%，烟尘量为铁水量的1.8%，其中FeO=75%，Fe0=22%; 235、炉衬侵蚀量为铁水量的0.15%;6、氧气成分为98.9% O，1.5% N。

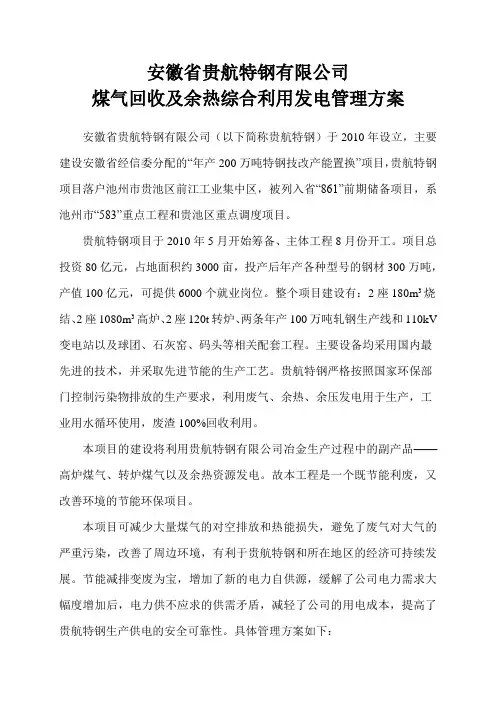

安徽省贵航特钢有限公司煤气回收及余热综合利用发电管理方案安徽省贵航特钢有限公司（以下简称贵航特钢）于2010年设立，主要建设安徽省经信委分配的“年产200万吨特钢技改产能置换”项目，贵航特钢项目落户池州市贵池区前江工业集中区，被列入省“861”前期储备项目，系池州市“583”重点工程和贵池区重点调度项目。

贵航特钢项目于2010年5月开始筹备、主体工程8月份开工。

项目总投资80亿元，占地面积约3000亩，投产后年产各种型号的钢材300万吨，产值100亿元，可提供6000个就业岗位。

整个项目建设有：2座180m3烧结、2座1080m3高炉、2座120t转炉、两条年产100万吨轧钢生产线和110kV 变电站以及球团、石灰窑、码头等相关配套工程。

主要设备均采用国内最先进的技术，并采取先进节能的生产工艺。

贵航特钢严格按照国家环保部门控制污染物排放的生产要求，利用废气、余热、余压发电用于生产，工业用水循环使用，废渣100%回收利用。

本项目的建设将利用贵航特钢有限公司冶金生产过程中的副产品——高炉煤气、转炉煤气以及余热资源发电。

故本工程是一个既节能利废，又改善环境的节能环保项目。

本项目可减少大量煤气的对空排放和热能损失，避免了废气对大气的严重污染，改善了周边环境，有利于贵航特钢和所在地区的经济可持续发展。

节能减排变废为宝，增加了新的电力自供源，缓解了公司电力需求大幅度增加后，电力供不应求的供需矛盾，减轻了公司的用电成本，提高了贵航特钢生产供电的安全可靠性。

具体管理方案如下：一、项目概况本工程为贵航特钢以高炉煤气和转炉煤气掺烧及废气余热为能力介质的发电工程。

二种不同性质的煤气可供本工程燃烧量大约为：高炉煤气210000m3/h，转炉煤气17400m3/h。

依据热值，将转炉煤气全部折合成高炉煤气，总量大约为24×104m3/h。

同时，转炉产饱和蒸汽量约为37.2t/h，压力约为1.2MPa，轧钢加热炉产饱和蒸汽约为15t/h，压力约为0.6MPa。

450m 生铁高炉与锰铁高炉煤气量及发电量计算结果一、450m 3生铁高炉1、2×450m 3高炉生铁产量Q ＝K ×V×η×T式中：K——高炉座数V——高炉有效容积，m3η——高炉利用系数，t/m3. d（3.0-3.6之间与入炉品位有关）T ——高炉年工作天数，d生铁年产量为2×450×3.2×350=1008000t2、煤气量生铁高炉煤气量与焦比、喷煤量、高炉利用系数有关，按照《钢铁企业燃气设计——煤气部分》给出的计算公式，有以下两种办法：①S=C×η×V ×Bt/24②S=（1.35-1.38）Q式中：V——高炉有效容积，m3η——高炉利用系数，t/m3. dBt ——焦炭煤气产率，Nm 3/t（焦炭为3300-3500、煤粉为2500-2700）C ——焦比, t/tQ——高炉鼓风机风量Nm 3/h经计算，当焦比在390kg 、煤比在140kg 时，吨铁煤气产率为1740Nm 3/t，一般生铁高炉煤气取1800——2000Nm 3/t左右。

3、煤气量计算按经验1800Nm 3/t计算，则一座450m 3小时煤气产量为450×3.2×1800/24=108000 Nm3/h高炉自用45%左右，烧结及其他用5%左右，损失3%，实际剩余煤气47%，即50760 Nm3/h。

生铁高炉煤气热值约为800大卡/Nm3 3生铁高炉煤气成分表450m 3高炉不同情况下煤气量Nm3/h生铁高炉煤气的热值约为800大卡/Nm3，一吨高温高压蒸汽热值为600000大卡/t，一度电等价值为(0.1229Kcal)860大卡/kw.h。

7000*4.18/3381.9*0.8*(3381.9-3051.5)/3600*1000=635kwh 5.4MPa(A)，480C 的蒸汽焓值：3381.9kJ/kg 0.97MPa(A)，300C 的蒸汽焓值：3051.5kJ/kg 煤转化为蒸汽的效率：0.8每小时的剩余总热量，16994.4 x 104kJ ，按照一般的换算关系，产生lkg 蒸汽需要的热值为3768.12kJ ，发电机和蒸汽量间的换算关系为，4.5kg 蒸汽可发1度电(巳扣除热损失) 。

关于煤气利用及平衡的分析报告公司领导：2012年7月份，炼铁厂平均综合焦比为519.43kg/t，最低达到476.33kg/t，由于焦比的下降则产生的煤气热值也相对较低，使轧钢加热炉的加热效率相应下降。

针对乌钢高炉煤气平衡问题，生产技术部进行了分析，现汇报如下：一、前言高炉煤气是高炉生产中焦炭经气化后转变而来的，是高炉炼铁的副产品。

每炼一吨生铁可产生热值为3300～4100kJ/m3的高炉煤气1300～1600m3。

虽然高炉煤气是一种低热值的燃料，但由于其巨大的发生量，因此产生的能源价值是相当可观的。

热风炉换炉送风可使高炉煤气的发生量和压力大幅度波动，突发的大量煤气过剩或紧缺容易导致设备熄火和用户停产。

所以，高炉煤气供应量与需求量之间的平衡以及优化调度，对科学合理地分析能源消耗，完善制定高炉煤气生产计划，维护系统安全，实现节能减排，从而提高企业的综合实力具有重要的意义。

高炉煤气是钢铁企业煤气量最大的一种宝贵能源。

高炉煤气的主要可燃成分为CO，约占30％，还有少量的H2和CH4，其余为不可燃的N2及CO2，故其发热值较低。

高炉煤气是一种无色、无味、有毒的低热值气体燃料，加热高炉煤气的设备必须保持严密。

高炉煤气的高温气体易于充满炉膛，温度分布均匀，可以用于冶金企业的自用燃气，如加热热轧的钢锭、预热钢水包等。

也可以供给民用，如果能够加入焦炉煤气，就叫做“混和煤气”，这样可以提高热值。

高炉煤气从高炉出来时含有大量的粉尘，约为15～80g/m3或更多，因此在使用前必须经导出管、上升管和下降管进入重力除尘，除去粗颗粒粉尘；再进入布袋除尘，除尘净化等工序。

二、煤气平衡计算煤气的供需平衡是一个复杂的系统工程，它不仅取决于煤气用户，而且还取决于产气设备和煤气储配、输送及其相关因素所组成的整个煤气系统，只有同时抓好煤气系统的每一个环节及相关因素，才能使煤气平衡处于最佳状态。

煤气的发生是煤气平衡系统的源头，对煤气的发生量进行科学的预测，有助于合理分配二次能源，避免煤气供应的不足或放散。

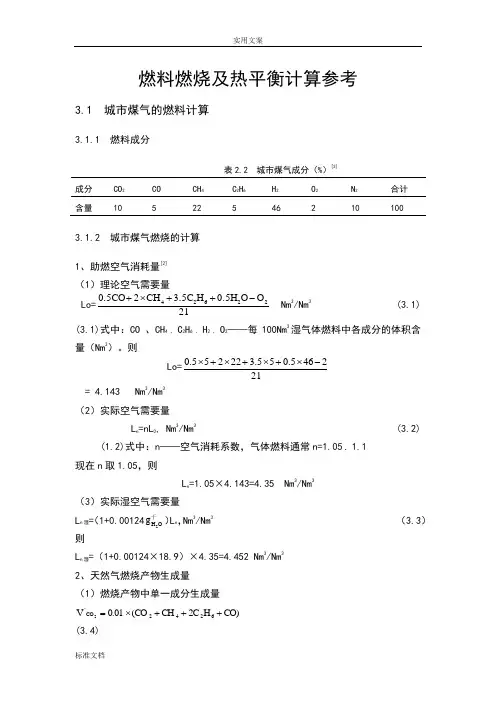

燃料燃烧及热平衡计算参考3.1 城市煤气的燃料计算3.1.1 燃料成分表2.2 城市煤气成分（%）[2]成分 CO 2 CO CH 4 C 2H 6 H 2 O 2 N 2 合计 含量105225462101003.1.2 城市煤气燃烧的计算 1、助燃空气消耗量[2]（1）理论空气需要量Lo=21O O 0.5H H 3.5C CH 20.5CO 22624-++⨯+ Nm 3/Nm 3 (3.1)(3.1)式中：CO 、CH 4 、 C 2H 6 、 H 2 、 O 2——每100Nm 3湿气体燃料中各成分的体积含量（Nm 3）。

则Lo=212465.055.322255.0-⨯+⨯+⨯+⨯= 4.143 Nm 3/Nm 3（2）实际空气需要量L n =nL 0, Nm 3/Nm 3 (3.2)(1.2)式中：n ——空气消耗系数，气体燃料通常n=1.05 1.1 现在n 取1.05，则L n =1.05×4.143=4.35 Nm 3/Nm 3（3）实际湿空气需要量L n 湿=（1+0.001242H O g 干）L n ，Nm 3/Nm 3（3.3） 则L n 湿=（1+0.00124×18.9）×4.35=4.452 Nm 3/Nm 3 2、天然气燃烧产物生成量 （1）燃烧产物中单一成分生成量CO)H 2C CH (CO 0.01V 6242CO 2+++⨯=’(3.4)2O V 0.21(=⨯′0n-1)L(3.5) 22n N V (N 79L )0.01=+⨯′(3.6))L 0.124g H H 3C (2CH 0.01V n 干O H 2624O H 22+++⨯=(3.7)式中CO 、CH 4 、 C 2H 6 、 H 2 ——每100Nm 3湿气体燃料中各成分的体积含量。

则0.475)5222(100.01V 2CO =+⨯++⨯= Nm 3/Nm 34.4131)(1.050.21V 2O ⨯-⨯==0.046 Nm 3/Nm 3 01.0)35.47910(V 2N ⨯⨯+==3.54 Nm 3/Nm 34.35)18.90.124465322(20.01V O H 2⨯⨯++⨯+⨯⨯==1.152 Nm 3/Nm 3（2）燃烧产物总生成量实际燃烧产物量V n = V CO2+V O2+V N2+V H2O Nm 3/Nm 3(3.8) 则V n =0.47+0.046+3.54+1.152=5.208 Nm 3/Nm 3理论燃烧产物量V 0=V n -（n -1）L O (3.9)V 0=5.208-（1.05-1）×4.143=5.0 Nm 3/Nm 3(3) 燃料燃烧产物成分[2]%100V V CO nCO 22⨯=(3.10)%100V V O n O 22⨯=(3.11)%100V V N nN 22⨯=(3.12)100%V V O H nO H 22⨯=(3.13) 则9%%1005.2080.47CO 2=⨯=0.8%%1005.2080.046O 2=⨯=68%%1005.2083.54N 2=⨯=22.2%100%5.2081.152O H 2=⨯=3.1.3 天然气燃烧产物密度的计算[3] 已知天然气燃烧产物的成分，则：ρ烟=10022.432O 28N O 18H 44CO 2222⨯+++，kg/Nm 3(3.14)式中：CO 2、H 2O 、N 2、O 2——每100Nm 3燃烧产物中各成分的体积含量ρ烟= 217.110022.40.832682822.218944=⨯⨯+⨯+⨯+⨯ Nm 3/Nm 33.1.4 天然气发热量计算 高发热量Q 高=39842CH 4+70351C 2H 6+12745H 2+12636CO （kJ/Nm 3 （3.15） 低发热量Q 低= 35902CH 4+64397C 2H 6+10786H 2+12636CO (kJ/ Nm 3)（3.16）式中：CH 4、C 2H 6、 H 2、CO ——分别为天然气中可燃气体的体积分数（%）。

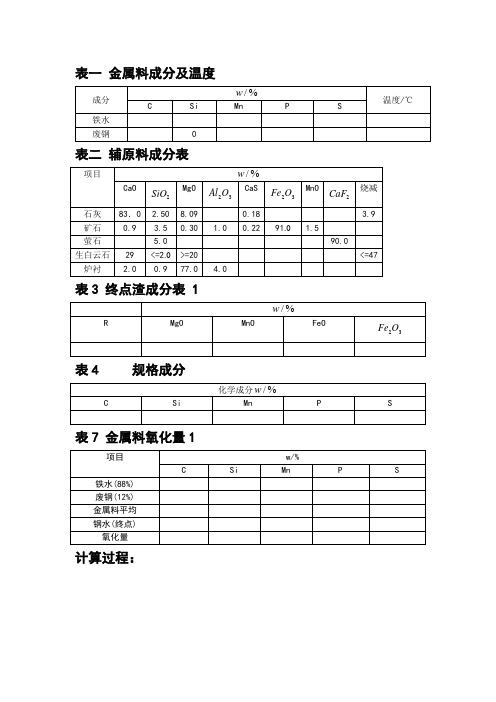

表一金属料成分及温度
