润滑油系统讲解

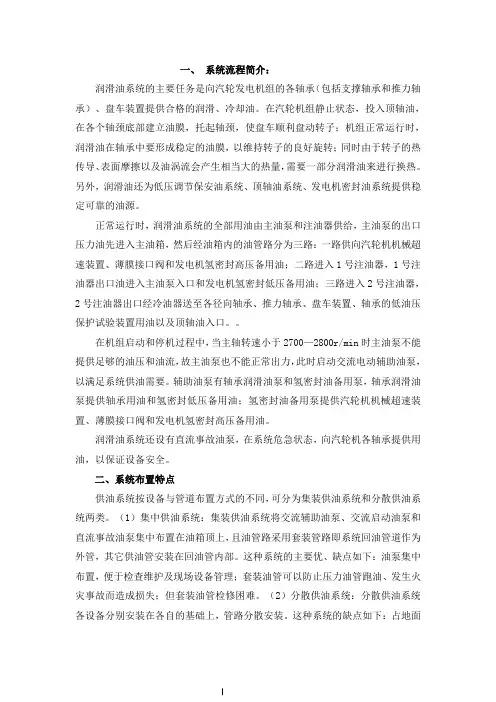

一、系统流程简介：润滑油系统的主要任务是向汽轮发电机组的各轴承（包括支撑轴承和推力轴承）、盘车装置提供合格的润滑、冷却油。

在汽轮机组静止状态，投入顶轴油，在各个轴颈底部建立油膜，托起轴颈，使盘车顺利盘动转子；机组正常运行时，润滑油在轴承中要形成稳定的油膜，以维持转子的良好旋转；同时由于转子的热传导、表面摩擦以及油涡流会产生相当大的热量，需要一部分润滑油来进行换热。

另外，润滑油还为低压调节保安油系统、顶轴油系统、发电机密封油系统提供稳定可靠的油源。

正常运行时，润滑油系统的全部用油由主油泵和注油器供给，主油泵的出口压力油先进入主油箱，然后经油箱内的油管路分为三路：一路供向汽轮机机械超速装置、薄膜接口阀和发电机氢密封高压备用油；二路进入1号注油器，1号注油器出口油进入主油泵入口和发电机氢密封低压备用油；三路进入2号注油器，2号注油器出口经冷油器送至各径向轴承、推力轴承、盘车装置、轴承的低油压保护试验装置用油以及顶轴油入口。

在机组启动和停机过程中，当主轴转速小于2700—2800r/min时主油泵不能提供足够的油压和油流，故主油泵也不能正常出力，此时启动交流电动辅助油泵，以满足系统供油需要。

辅助油泵有轴承润滑油泵和氢密封油备用泵，轴承润滑油泵提供轴承用油和氢密封低压备用油；氢密封油备用泵提供汽轮机机械超速装置、薄膜接口阀和发电机氢密封高压备用油。

润滑油系统还设有直流事故油泵，在系统危急状态，向汽轮机各轴承提供用油，以保证设备安全。

二、系统布置特点供油系统按设备与管道布置方式的不同，可分为集装供油系统和分散供油系统两类。

（1）集中供油系统：集装供油系统将交流辅助油泵、交流启动油泵和直流事故油泵集中布置在油箱顶上，且油管路采用套装管路即系统回油管道作为外管，其它供油管安装在回油管内部。

这种系统的主要优、缺点如下：油泵集中布置，便于检查维护及现场设备管理；套装油管可以防止压力油管跑油、发生火灾事故而造成损失；但套装油管检修困难。

一、润滑油系统说明书1. 润滑油系统的作用润滑油系统图参见图K01B·551Q。

润滑油系统的作用是给汽轮发电机的支持轴承、推力轴承和盘车装置提供润滑，为氢密封系统供备用油以及为操纵机械超速脱扣装置供压力油。

润滑油系统由汽轮机主轴驱动的主油泵、冷油器、顶轴装置、盘车装置、排烟系统、油箱、交流润滑油泵、直流事故油泵、滤网、加热器、油位指示器以及连接管道、阀门、逆止门、各种监测仪表等构成。

2. 供油系统2.1润滑油润滑油系统中使用的油必须是高质量、均质的精炼矿物油，并且必须添加防腐蚀和防氧化的成份。

此外，它不得含有任何影响润滑性能的其他杂质，润滑油牌号为32L-TSA/GB11120-89透平油。

为了保持润滑油的完好，使润滑油系统部件和被润滑的汽轮发电机部件不被磨损，润滑油的特性需要做一些特殊考虑，最基本的是：油的清洁度、物理和化学特性，恰当的贮存和管理以及恰当的加油方法。

为了提高汽轮发电机组零部件的使用寿命，对于油的清洁度和油温的要求尤其严格，汽轮机投运前的油冲洗和油取样及清洁度等级的评定按国家标准执行。

2.2 供油系统的设备润滑油系统基本上由下列设备组成。

2.2.1 一只45.7M3有效容积的圆筒形卧式油箱，由钢板卷制焊接而成。

一般它都安装在厂房零米地面的汽轮发电机组前端。

油箱顶部焊有圆形顶板，交流润滑油泵、直流事故油泵、氢密封备用油泵、排烟装置、油位指示器、油位开关等都装在顶板上。

油箱内装有射油器、电加热器及连接管道、阀门等。

油箱顶部开有人孔，装有垫圈和人孔盖，安全杆横穿过人孔盖，固定在壳体上的固定块上。

油箱底部有一法兰连接的排油孔，运输时，该孔需堵上。

2.2.2 汽轮机主轴驱动的主油泵是蜗壳型离心泵，安装在前轴承箱中的汽轮机外伸轴上。

在启动和停机时，必须向泵提供压力油。

主油泵的进油管和Ⅰ＃射油器出口相连接。

排出压力油管进入油箱和射油器进口管相连接。

正常运行时，主油泵供给汽轮发电机组的全部用油，它包括轴承用油、机械超速脱扣和手动脱扣用油、高压氢密封备用油。

汽轮机主机润滑油系统一、作用1、为汽轮机、发电机径向轴承提供润滑油；2、为汽轮机推力轴承提供润滑油；3、为盘车装置提供润滑油；4、为装在前轴承座内的机械超速脱扣装置提供控制用压力油。

二、工作原理润滑油系统包括主油箱、主油泵、交流润滑油泵、直流备用泵、密封油备用泵、冷油器、射油器、顶轴油系统，排烟系统和储油箱、油净化装置等。

2.1 供油系统这种供油系统中装有射油器，在运行中安全可靠，其工作原理如下：润滑油系统为一个封闭的系统，润滑油储存在油箱内。

离心式主油泵由汽轮机主轴直接带动，由主油泵打出的油分成两路，其中绝大部分的压力油至射油器，并将油箱内的油吸入射油器。

尚有一小部分经逆止阀及节流孔后向高压备用密封油系统和机械超速自动停机装置及注油试验系统提供工质。

从射油器出来的油分三路，一路向主油泵进口输送压力油，一路经过逆止门送到冷油器，向机组的润滑系统供油，同时有一路供给低压密封备用油。

在润滑系统中设置两台冷油器。

一台运行、一台备用。

在运行中可逐个切换。

经冷油器冷却后的油温应小于45℃，以便去冷却、润滑推力瓦、支持轴承及盘车齿轮等。

轴承的排油由回油母管汇集后流回主油箱。

如果遇到汽轮机停机或某些意外事故，主油泵不能提供上述油流，当润滑油压下降到0.076～0.082Mpa 时，则同时启动轴承油泵及密封油备用泵，轴承油泵一方面提供低压密封备用油及主油泵入口的供油，一方面经冷油器冷却后向各轴承及盘车提供润滑冷却用油。

密封油备用泵的出口油经过逆止阀向高压密封备用油系统、注油系统及机械超速装置提供动力油源。

当汽轮机盘车时或启动初期，由于离心式主油泵进口侧没有吸油能力，因而必须开启轴承油泵及密封油备用泵，只有当汽轮机转速升到2700RPM 左右时，主油泵才能供应机组全部所需的油量。

当机组满速稳定后，并且集管中油压满足需要时，在控制室手动停止轴承油泵及密封油备用油泵。

在停机过程中，遇到交流电源或轴承油泵故障，润滑油压降低到0.069～0.076Mpa，直流事故油泵投入，确保轴承冷却润滑油的供应，防止轴瓦烧坏，保证了汽轮机的安全，这也是润滑油系统的最后备用。

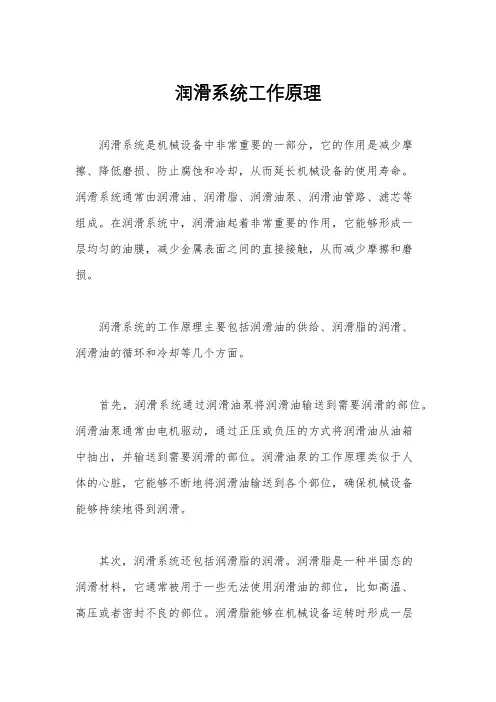

润滑系统工作原理润滑系统是机械设备中非常重要的一部分，它的作用是减少摩擦、降低磨损、防止腐蚀和冷却，从而延长机械设备的使用寿命。

润滑系统通常由润滑油、润滑脂、润滑油泵、润滑油管路、滤芯等组成。

在润滑系统中，润滑油起着非常重要的作用，它能够形成一层均匀的油膜，减少金属表面之间的直接接触，从而减少摩擦和磨损。

润滑系统的工作原理主要包括润滑油的供给、润滑脂的润滑、润滑油的循环和冷却等几个方面。

首先，润滑系统通过润滑油泵将润滑油输送到需要润滑的部位。

润滑油泵通常由电机驱动，通过正压或负压的方式将润滑油从油箱中抽出，并输送到需要润滑的部位。

润滑油泵的工作原理类似于人体的心脏，它能够不断地将润滑油输送到各个部位，确保机械设备能够持续地得到润滑。

其次，润滑系统还包括润滑脂的润滑。

润滑脂是一种半固态的润滑材料，它通常被用于一些无法使用润滑油的部位，比如高温、高压或者密封不良的部位。

润滑脂能够在机械设备运转时形成一层均匀的润滑膜，减少金属表面之间的直接接触，从而减少摩擦和磨损。

另外，润滑系统还包括润滑油的循环和冷却。

润滑油在机械设备中不断地循环流动，这样能够将摩擦产生的热量带走，起到冷却的作用。

同时，润滑油的循环还能够将摩擦产生的金属屑和杂质带走，保持机械设备的清洁。

总的来说，润滑系统的工作原理是通过输送润滑油或润滑脂到需要润滑的部位，形成一层均匀的润滑膜，减少金属表面之间的直接接触，从而减少摩擦和磨损。

同时，润滑系统还能够通过循环和冷却的方式，保持机械设备的清洁和正常运转。

因此，在机械设备中，合理的润滑系统是非常重要的，它能够保证机械设备的正常运转，延长使用寿命，减少故障率，提高生产效率。

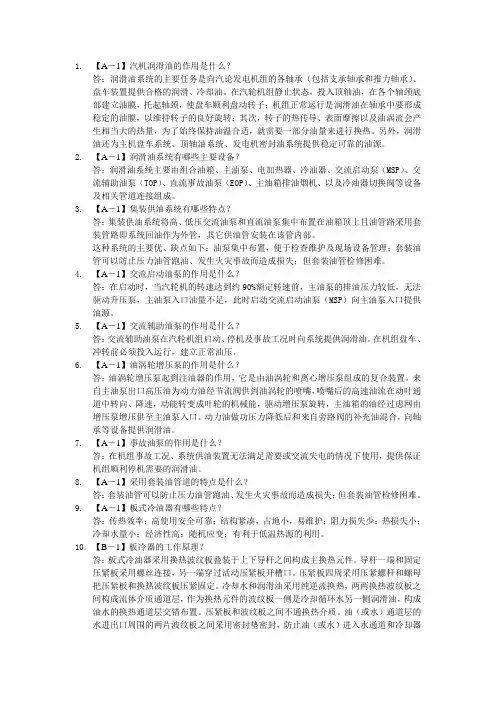

1.【A－1】汽机润滑油的作用是什么？答：润滑油系统的主要任务是向汽论发电机组的各轴承（包括支承轴承和推力轴承）、盘车装置提供合格的润滑、冷却油。

在汽轮机组静止状态，投入顶轴油，在各个轴颈底部建立油膜，托起轴颈，使盘车顺利盘动转子；机组正常运行是润滑油在轴承中要形成稳定的油膜，以维持转子的良好旋转；其次，转子的热传导、表面摩擦以及油涡流会产生相当大的热量，为了始终保持油温合适，就需要一部分油量来进行换热。

另外，润滑油还为主机盘车系统、顶轴油系统、发电机密封油系统提供稳定可靠的油源。

2.【A－1】润滑油系统有哪些主要设备？答：润滑油系统主要由组合油箱、主油泵、电加热器、冷油器、交流启动泵（MSP）、交流辅助油泵（TOP）、直流事故油泵（EOP）、主油箱排油烟机、以及冷油器切换阀等设备及相关管道连接组成。

3.【A－1】集装供油系统有哪些特点？答：集装供油系统将高、低压交流油泵和直流油泵集中布置在油箱顶上且油管路采用套装管路即系统回油作为外管，其它供油管安装在该管内部。

这种系统的主要优、缺点如下：油泵集中布置，便于检查维护及现场设备管理；套装油管可以防止压力油管跑油、发生火灾事故而造成损失；但套装油管检修困难。

4.【A－1】交流启动油泵的作用是什么？答：在启动时，当汽轮机的转速达到约90%额定转速前，主油泵的排油压力较低，无法驱动升压泵，主油泵入口油量不足，此时启动交流启动油泵（MSP）向主油泵入口提供油源。

5.【A－1】交流辅助油泵的作用是什么？答：交流辅助油泵在汽轮机组启动、停机及事故工况时向系统提供润滑油。

在机组盘车、冲转前必须投入运行，建立正常油压。

6.【A－1】油涡轮增压泵的作用是什么？答：油涡轮增压泵起到注油器的作用，它是由油涡轮和离心增压泵组成的复合装置。

来自主油泵出口高压油为动力油经节流阀供到油涡轮的喷嘴，喷嘴后的高速油流在动叶通道中转向、降速，动能转变成叶轮的机械能，驱动增压泵旋转，主油箱的油经过虑网由增压泵增压供至主油泵入口。

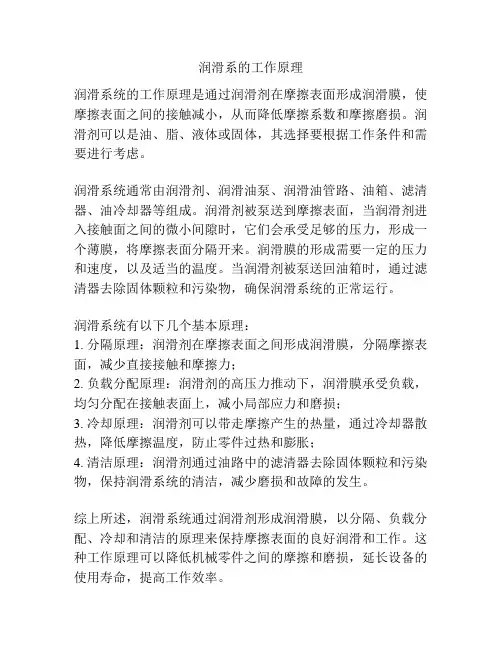

润滑系的工作原理
润滑系统的工作原理是通过润滑剂在摩擦表面形成润滑膜，使摩擦表面之间的接触减小，从而降低摩擦系数和摩擦磨损。

润滑剂可以是油、脂、液体或固体，其选择要根据工作条件和需要进行考虑。

润滑系统通常由润滑剂、润滑油泵、润滑油管路、油箱、滤清器、油冷却器等组成。

润滑剂被泵送到摩擦表面，当润滑剂进入接触面之间的微小间隙时，它们会承受足够的压力，形成一个薄膜，将摩擦表面分隔开来。

润滑膜的形成需要一定的压力和速度，以及适当的温度。

当润滑剂被泵送回油箱时，通过滤清器去除固体颗粒和污染物，确保润滑系统的正常运行。

润滑系统有以下几个基本原理：
1. 分隔原理：润滑剂在摩擦表面之间形成润滑膜，分隔摩擦表面，减少直接接触和摩擦力；
2. 负载分配原理：润滑剂的高压力推动下，润滑膜承受负载，均匀分配在接触表面上，减小局部应力和磨损；
3. 冷却原理：润滑剂可以带走摩擦产生的热量，通过冷却器散热，降低摩擦温度，防止零件过热和膨胀；
4. 清洁原理：润滑剂通过油路中的滤清器去除固体颗粒和污染物，保持润滑系统的清洁，减少磨损和故障的发生。

综上所述，润滑系统通过润滑剂形成润滑膜，以分隔、负载分配、冷却和清洁的原理来保持摩擦表面的良好润滑和工作。

这种工作原理可以降低机械零件之间的摩擦和磨损，延长设备的使用寿命，提高工作效率。

主机润滑油系统1 润滑油系统概述汽轮机润滑油系统采用主油泵——射油器供油方式。

主油泵由汽轮机主轴直接驱动，其出口压力油驱动射油器投入工作。

润滑油系统主要用于向汽轮发电机组各轴承提供润滑油；向危急遮断装置供油；向发电机氢密封空侧提供密封用油以及为顶轴装置中油泵提供充足的油源。

系统工质为ISO—VG32汽轮机油。

2 系统的构成本系统主要由主油泵、射油器、集装油箱、交流润滑油泵、直流事故油泵、溢油阀、冷油器、排烟装置、顶轴装置、低润滑油压遮断器、套装油管路、油位指示器、连接管道及监视仪表等设备构成。

3 主油泵主油泵是汽轮机透平油供油系统中最重要的元件。

在汽轮机组达到额定转速后，机组正常运行期间，它向整个透平油系统提供动力油源。

主油泵采用汽轮机主轴直接驱动，它与汽轮机主轴为钢性联接，安装在汽轮机的前轴承箱内。

本主油泵为单级双吸卧式离心泵，吸入油采用压力供油。

3.2 结构概述3.2.1静止部分：主油泵的静止部分主要由泵壳、端盖、密封环和浮动轴承等零部件组成。

主油泵的进、出接口并排设置在主油泵下部，与主油泵底座融合为一体。

在泵壳各腔室顶部分别设置了一个带孔螺塞，在机组启动时用来排出各腔室中的气体，保证主油泵及油系统的运行稳定。

3.2.2 转动部分：主油泵的转动部分主要由叶轮、泵轴、套筒、键等零部件组成。

主油泵转子在厂内组装后进行了动平衡试验，从而保证了主油泵运行的稳定。

主油泵的泵轴与汽轮机主轴之间采用凹凸榫对中型式的刚性联接方式，泵轴与汽轮机主轴用12只M20的螺栓联接。

泵轴上的测速齿盘用来测定汽轮机组的转速和胀差等。

危急遮断器安装在泵轴的前端。

4 主机集装油箱4.2 作用存放汽轮机透平油，供汽轮机保安和润滑用油，排除油系统中从油中分离出来的气体，用滤网过滤掉油中的机械杂质，存结油中的水分和油泥，使透平油得到初步净化。

4.3 结构简介集装油箱是由钢板、工字钢等型材焊接而成的矩形容器，为了承受油箱自重和油箱内油及设备的重量，底部焊有支持板，外侧面和外端面焊有加强肋板，盖板上焊有工字钢以加强钢性，保证箱盖上的设备正常运行。
