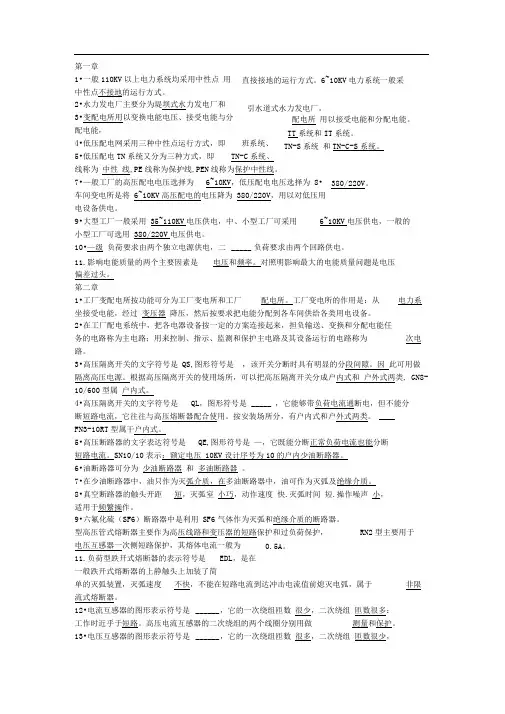

第一章1.一般110KV以上电力系统均采用中性点直接接地的运行方式。
6~10KV电力系统一般采用中性点不接地的运行方式。
2.水力发电厂主要分为堤坝式水力发电厂和引水道式水力发电厂。
3.变配电所用以变换电能电压、接受电能与分配电能，配电所用以接受电能和分配电能。
4.低压配电网采用三种中性点运行方式，即TN 系统、TT 系统和IT系统。
5.低压配电TN系统又分为三种方式，即TN-C系统、TN-S系统和TN-C-S系统。
线称为中性线，PE线称为保护线，PEN线称为保护中性线。
7.一般工厂的高压配电电压选择为6~10KV，低压配电电压选择为380/220V。
8.车间变电所是将6~10KV高压配电的电压降为380/220V，用以对低压用电设备供电。
9.大型工厂一般采用35~110KV电压供电，中、小型工厂可采用6~10KV电压供电，一般的小型工厂可选用380/220V电压供电。
10.一级负荷要求由两个独立电源供电，二级负荷要求由两个回路供电。
11.影响电能质量的两个主要因素是电压和频率。
对照明影响最大的电能质量问题是电压偏差过头。
第二章1.工厂变配电所按功能可分为工厂变电所和工厂配电所。
工厂变电所的作用是：从电力系统接受电能，经过变压器降压，然后按要求把电能分配到各车间供给各类用电设备。
2.在工厂配电系统中，把各电器设备按一定的方案连接起来，担负输送、变换和分配电能任务的电路称为主电路；用来控制、指示、监测和保护主电路及其设备运行的电路称为次电路。
3.高压隔离开关的文字符号是QS，图形符号是,该开关分断时具有明显的分段间隙。
因此可用做隔离高压电源。
根据高压隔离开关的使用场所，可以把高压隔离开关分成户内式和户外式两类，GN8-10/600型属户内式。
4.高压隔离开关的文字符号是QL，图形符号是，它能够带负荷电流通断电，但不能分断短路电流，它往往与高压熔断器配合使用。
按安装场所分，有户内式和户外式两类。
FN3-10RT型属于户内式。
5.高压断路器的文字表达符号是QF，图形符号是，它既能分断正常负荷电流也能分断短路电流。
SN10/10表示：额定电压10KV 设计序号为10的户内少油断路器。
6.油断路器可分为少油断路器和多油断路器。
7.在少油断路器中，油只作为灭弧介质，在多油断路器中，油可作为灭弧及绝缘介质。
8.真空断路器的触头开距短，灭弧室小巧，动作速度快，灭弧时间短，操作噪声小，适用于频繁操作。
9.六氟化硫（SF6）断路器中是利用SF6气体作为灭弧和绝缘介质的断路器。
型高压管式熔断器主要作为高压线路和变压器的短路保护和过负荷保护，RN2型主要用于电压互感器一次侧短路保护，其熔体电流一般为0.5A。
11.负荷型跌开式熔断器的表示符号是FDL，是在一般跌开式熔断器的上静触头上加装了简单的灭弧装置，灭弧速度不快，不能在短路电流到达冲击电流值前熄灭电弧，属于非限流式熔断器。
12.电流互感器的图形表示符号是，它的一次绕组匝数很少，二次绕组匝数很多，工作时近乎于短路。
高压电流互感器的二次绕组的两个线圈分别用做测量和保护。
13.电压互感器的图形表示符号是，它的一次绕组匝数很多，二次绕组匝数很少，工作时近乎于开路，使用时二次侧不得短路。
14.配电用低压断路器按结构分，有塑料外壳式（装置式）和框架式（万能式）两种。
一般具有分励脱扣器、欠电压或失电压脱扣器、热脱扣器、过电流脱扣器和复式脱扣器等几种脱扣器。
15.电力变压器按绝缘方式及冷却方式，可分为油浸式、干式和充气式等。
电力变压器绕组的材质有铜绕组和铝绕组。
16.电力变压器的正常过负荷能力，户外变压器可达到30% ，户内变压器可达到20% 。
17.防雷变压器通常采用Yzn11 连接组别。
18.工厂车间变电所单台主变压器容量一般不宜大于1250KV A 。
19.内桥式接线方式适用于电源线路长变压器不需要经常操作的情况，外桥式接线适用于电源线路比较短且变压器经常操作的情况。
20.成套式配电装置有高压成套式配电装置、低压成套式配电装置和高低压无功功率补偿配电装置等。
21.高压开关柜中主要设备有：开关设备、保护电器、检测仪表和母线绝缘子等。
22.母线也称汇流排，即汇集和分配电能的硬导线。
23.变压器室的门要向外开。
室内设通风窗，不设采光窗。
24.采用电缆进出线装置GG-1A（F）型开关柜（柜高3.1米）的高压配电室高度为4 m，如果采用架空进线时，高压配电室的高度应在4.2 m以上。
开关柜为手车式时，高压配电室的高度可降为3.5 m。
第三章1.工厂高低压配电线路的接线方式有放电式、树干式、环式三种类型。
2.变压器-干线式接线方式是由变压器的二次侧引出线经过自动空气开关直接引至车间内的干线上，然后油干线引出分支线配电。
3.电杆是支持导线的支柱，根据电杆在线路中的作用，可分为直线杆、耐张杆、终端杆、转角杆、分支杆、特种杆等。
4.电缆是一种特殊的导线，它的心线材质是铜或铝。
它由线心、绝缘层、保护层三部分组成。
5.同一线路上两相邻电杆的水平距离称档距，又称跨距。
弧垂是指在一个档距内导线在电杆上的悬挂点与导线最低点间的垂直距离。
6.两个电源能否进行并列运行，在技术上主要取决于它们的电压、频率、和相位是否相同。
7.车间线路绝缘导线的敷设方式有明配线、暗配线。
8.某车间线路电气平面布线图上，某一线路旁标注有BLV-500-（300×50+1×25）-VG65-DA，这些符号表示：铝芯塑料绝缘导线额定工作电压为500V 截面为（300×50+1×25）㎜2 穿管径65mm的塑料管沿地板暗敷。
9.某车间某线路采用额定电压500V的塑料绝缘铝芯线，穿钢管沿墙暗敷，线路采用TN-C 系统，相线截面50㎜2，零线截面25㎜2，穿管管径40mm。
是写出其表示标号：BLV-500-（3×50+1×25）-G40—QA 。
第四章1.工厂常用的电气设备工作制有长期连续工作制设备、短时工作制设备和反复短时工作制设备。
2.起重机械在计算额定容量时暂载率应换算到25 % 。
3.日负荷曲线表明电力负荷在一日内的变化情况。
4.变压器的有功功率损耗一般为△PT= ,无功功率损耗为：△QT= 。
5.负荷计算的方法有：需要系数法和二项式系数法。
6.某380V用电设备组的有功计算负荷为560KW，功率因数为，则该厂的无功计算负荷是420Kvar ，现在计算负荷是 700KVA ，计算电流为 1064.8A 。
7.某电焊机在∑=60%时的额定容量为500KVA，那么在∑=100%时的等效容量为。
8.需要系数法适用于计算变配电所的计算负荷，而二项式系数法适用于计算低压配电支干线和配电箱范围的计算负荷。
9.工厂主要采用安装移相电容器的方法来提高功率因数。
10.短路故障的原因主要有系统中带电部分的电气绝缘出现破坏，短路形式单相短路、两相短路、两相短路接地和三相短路几种。
三相短路电流最大。
第五章1.工厂常用的架空线型有铝绞线、钢心铝绞线和铜绞线等。
2.一般在35KV以上的架空线路上采用钢芯铝绞线型导线。
3.塑料绝缘型电缆可以敷设在有较大高度差，甚至是垂直、倾斜的环境中。
型导线表示塑料绝缘铝心线。
5.低压动力线路通常是按照发热条件来选择导线和电缆的截面。
低压照明线路通常是按照允许电压损耗条件来选择导线和电缆的截面。
6.对于室内明敷的绝缘导线，其最小截面不得小于4 ㎜2；对于低压架空导线，其最小截面不得小于 16 ㎜2。
7.高压配电线路的允许电压损耗不得超过线路额定电压的 5 % 。
第八章1.工厂的电气照明分为自然照明和人工照明。
2.光源的颜色用温色和显色指数两个指标来衡量。
色温越高感觉越凉，色温越低感觉越温暖。
显色指数越高，说明该光源的显色性能越好，物体在该光源的照射下的失真度越小。
3.电光源按其发光原理分为两种：一种是热辐射光源，如白炽灯、卤钨灯等，另一种是气体放电光源，如高压汞灯、高压钠灯等。
4.白炽灯的结构简单，价格低廉，使用方便，显色性好，发光率低，使用寿命短，耐震性能差。
5.室内灯具的平面布置方式有均匀布置、选择布置。
6.室内一般灯具的最低悬挂高度不应低于 2.5 m。
7.工厂照明按用途分为工作照明和故照明。
第九章1.从我国电能消耗的情况来看，70% 以上消耗在工业部门。
2.实行“削峰填谷”的负荷调整，就是供电部门根据不同的用电规律，合理地、有计划安排各用户的用电时间，以降低负荷高峰，填补负荷低谷。
3.系统中损耗电能的主要设备原件是变压器和线路。
4.节约用电的一般措施主要有降低供电系统中的电能损耗、合理选择和使用用电设备和采用人工补偿装置提高功率因数。
5.提高功率因数可采用人工补偿装置，主要有同步补偿机和移相电容器。
6.电容器采用△形接线，当任一电容器击穿短路，将造成三相线路的两相短路短路电流非常大，又可能引起电容爆炸。
7.高压电容器宜接成中性点不接地Y 形，低压电容器组宜接成△形。
8.并联电容器组必须装设与之并联的放电设备。
9.工厂企业内部移相电容器高压测补偿多采用集中补偿，对集中补偿的高压电容器利用高压断路器进行手动投切。
10.高压电容器放电时间不低于 5分钟，低于电容器放电时间不低于 1分钟。
11.运行或检修人员在接触电容器前，应戴上绝缘手套，用短接导线将所有电容器两端直接短接放电。
第十章1.检修的安全技术步骤是停电→验电→装设沿接地线→悬挂表示牌→装设遮栏。
2.设备停电，必须将各方面的电源断开，且各方面至少有一个明显的断开点。
3.验电工作应两人进行，一人操作，一人监护，使用辅助安全工具，如绝缘手套，绝缘靴，人与带电体保持规定的安全距离。
4.验电之前，应先准备好接地线，并将接地端与接地网接好。
5.同杆架设的多层电力线路验电时，先验低压线路，后验高压线路，先验下层线路，后验上层线路。
6.在工作的电力线路或设备上完成停电、验电工作以后，为了防止已停电检修的设备和线路上突然来电或电感电压造成人身触电，在检修的设备和线路上，应装设临时接地线。
7.在一经合闸即可送电到设备的开关和隔离开关操作手柄上应悬挂“禁止合闸，有人工作！”标示牌。
及以上电压等级的电气设备，使用绝缘验电杆验电；6~10KV要用高压验电器验电；以下线路可用低压验电笔验电。
9.直流双臂电桥是一种专门用来测量小电阻的电桥。
