电流互感器原理及测试方法

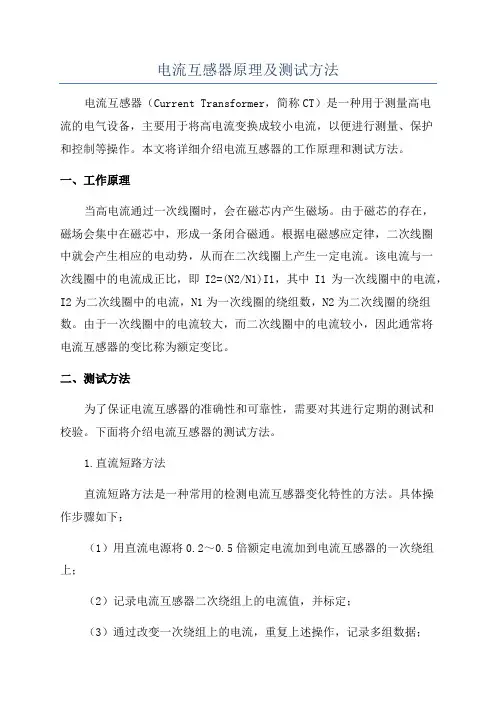

电流互感器原理及测试方法电流互感器（Current Transformer，简称CT）是一种用于测量高电流的电气设备，主要用于将高电流变换成较小电流，以便进行测量、保护和控制等操作。

本文将详细介绍电流互感器的工作原理和测试方法。

一、工作原理当高电流通过一次线圈时，会在磁芯内产生磁场。

由于磁芯的存在，磁场会集中在磁芯中，形成一条闭合磁通。

根据电磁感应定律，二次线圈中就会产生相应的电动势，从而在二次线圈上产生一定电流。

该电流与一次线圈中的电流成正比，即I2=(N2/N1)I1，其中I1为一次线圈中的电流，I2为二次线圈中的电流，N1为一次线圈的绕组数，N2为二次线圈的绕组数。

由于一次线圈中的电流较大，而二次线圈中的电流较小，因此通常将电流互感器的变比称为额定变比。

二、测试方法为了保证电流互感器的准确性和可靠性，需要对其进行定期的测试和校验。

下面将介绍电流互感器的测试方法。

1.直流短路方法直流短路方法是一种常用的检测电流互感器变化特性的方法。

具体操作步骤如下：（1）用直流电源将0.2～0.5倍额定电流加到电流互感器的一次绕组上；（2）记录电流互感器二次绕组上的电流值，并标定；（3）通过改变一次绕组上的电流，重复上述操作，记录多组数据；（4）根据测得的数据绘制电流互感器的变比特性曲线。

2.测量铭牌参数法测量铭牌参数法是通过测量和计算电流互感器的参数来进行测试的方法。

具体操作步骤如下：（1）根据电流互感器的铭牌参数，测量和记录其一次绕组和二次绕组的电流，电压和绕组数等参数；（2）通过计算，得到电流互感器的变比值和额定负荷等参数；（3）将测得的结果与标定的结果进行比较，看是否在允许范围内。

3.比值测试法比值测试法是通过测量电流互感器的比值误差来进行测试的方法。

具体操作步骤如下：（1）将标准电流与电流互感器的一次绕组相连接，将电流互感器的二次绕组接到比率变送器等测试设备上；（2）根据被测电流互感器的铭牌参数设置标准电流值，并记录；（3）测量电流互感器输出的电流值，并记录；（4）通过计算，得到电流互感器的比值误差，并与标准误差进行比较。

电流互感器是一种用于测量高电流的传感器，它基于电磁感应原理工作。

当一次侧电流通过互感器的绕组时，会在绕组中产生磁场，这个磁场的大小与一次侧电流成正比。

二次侧绕组绕在互感器的铁芯上，当磁场穿过二次侧绕组时，会在其中感应出一个小电流，这个电流的大小与一次侧电流成正比，且相位相差 90 度。

电流互感器的测试方法包括：
1. 绝缘电阻测试：使用绝缘电阻测试仪测量互感器的绝缘电阻，以确保其绝缘性能良好。

2. 变比测试：使用变比测试仪测量互感器的变比，以确保其变比精度符合要求。

3. 励磁特性测试：使用励磁特性测试仪测量互感器的励磁特性，以确保其在不同电流下的输出精度。

4. 误差测试：使用误差测试仪测量互感器的误差，以确保其测量精度符合要求。

5. 极性测试：使用极性测试仪测量互感器的极性，以确保其极性正确。

在测试电流互感器时，需要注意安全事项，如正确接地、避免触电等。

同时，需要根据互感器的型号和规格选择合适的测试仪器，并按照测试仪器的操作说明进行操作。

以上是对电流互感器原理及测试方法的简单介绍，希望对你有所帮助。

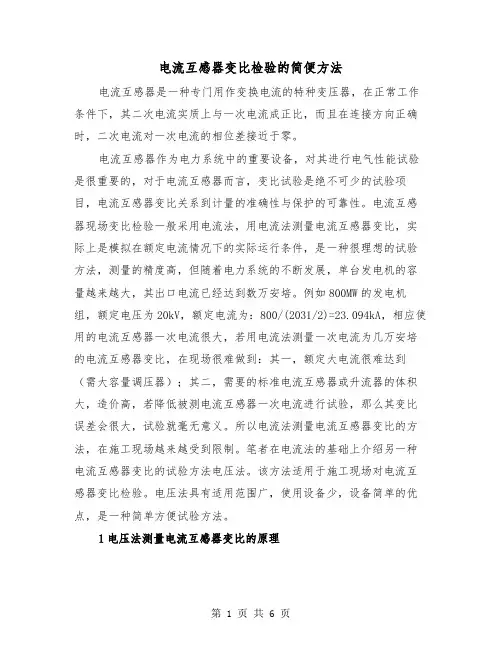

电流互感器变比检验的简便方法电流互感器是一种专门用作变换电流的特种变压器，在正常工作条件下，其二次电流实质上与一次电流成正比，而且在连接方向正确时，二次电流对一次电流的相位差接近于零。

电流互感器作为电力系统中的重要设备，对其进行电气性能试验是很重要的，对于电流互感器而言，变比试验是绝不可少的试验项目，电流互感器变比关系到计量的准确性与保护的可靠性。

电流互感器现场变比检验一般采用电流法，用电流法测量电流互感器变比，实际上是模拟在额定电流情况下的实际运行条件，是一种很理想的试验方法，测量的精度高，但随着电力系统的不断发展，单台发电机的容量越来越大，其出口电流已经达到数万安培。

例如800MW的发电机组，额定电压为20kV，额定电流为：800/(2031/2)=23.094kA，相应使用的电流互感器一次电流很大，若用电流法测量一次电流为几万安培的电流互感器变比，在现场很难做到：其一，额定大电流很难达到（需大容量调压器）；其二，需要的标准电流互感器或升流器的体积大，造价高，若降低被测电流互感器一次电流进行试验，那么其变比误差会很大，试验就毫无意义。

所以电流法测量电流互感器变比的方法，在施工现场越来越受到限制。

笔者在电流法的基础上介绍另一种电流互感器变比的试验方法电压法。

该方法适用于施工现场对电流互感器变比检验。

电压法具有适用范围广，使用设备少，设备简单的优点，是一种简单方便试验方法。

1电压法测量电流互感器变比的原理电压法测量电流互感器变比的方法适合现场试验，其优点是设备少，线路简单，易操作。

试验接线图如图1所示。

电压表V监测被测电流互感器二次电压，毫伏表mV监测被测电流互感器一次侧电压，此方法类似于测量铁芯感应电势的方法。

理想电流互感器的变比：K=N2/N1=E2/E1，而实际测量变比：K实=U2/U1=E2/U1，由上式可见，理想电流互感器变比与实际变比之间的误差，近似地认为U2=E2的结果。

实际上，如图2所示，由于角差很小，可以认为U2与线段OC在长度上是相等的。

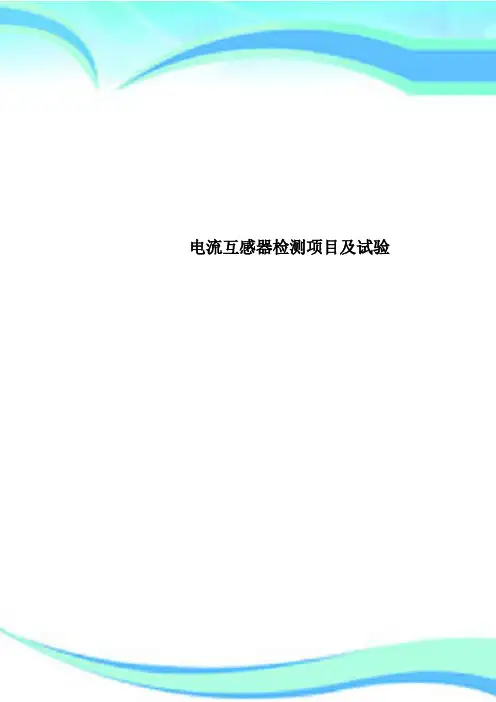

电流互感器检测项目及试验————————————————————————————————作者：————————————————————————————————日期：一、电压、电流互感器的概述典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。

电力系统常用的电压互感器，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/ 两种；而电力系统常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、0.5A等。

1.电压互感器的原理电压互感器的原理与变压器相似，如图1.1所示。

一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。

根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：图1.1 电压互感器原理2.电流互感器的原理在原理上也与变压器相似，如图1.2所示。

与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F （F=IW）大小相等，方向相反。

即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

图1.2 电流互感器的原理3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。

常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。

当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。

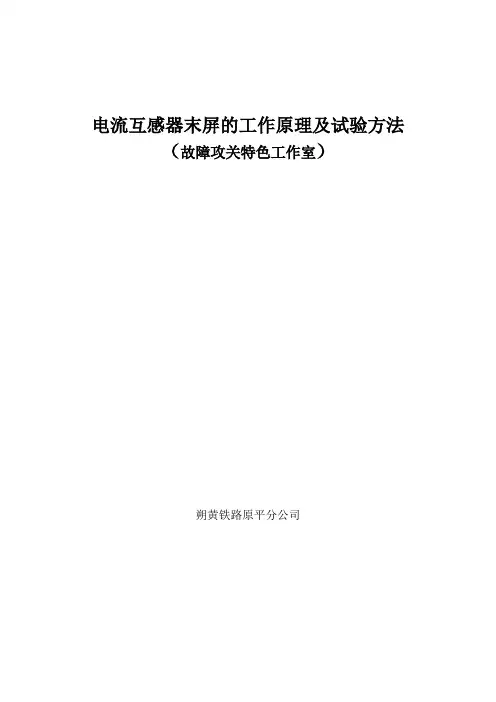

电流互感器末屏的工作原理及试验方法（故障攻关特色工作室）朔黄铁路原平分公司一、什么是电流互感器的电容屏及末屏？电容型电流互感器器身的一次绕组为“U”字型，导体根据额定电流的大小而有铝管、铜管等形式，一次绕组用绝缘纸缠绕，一般由数层绝缘纸绕制而成，绝缘纸之间有锡箔层，这些锡箔层即电容屏，其中，靠近一次绕组的屏称为“零屏”，最外层的电容屏称之为末屏，也称作“地屏”。

两两电容屏之间形成电容。

二、电流互感器内部为什么要设置电容屏？电容型电流互感器随着额定电压等级的提高，尤其是110KV及以上电压等级的电流互感器，其互感器缠绕一次绕组的绝缘纸厚度也越来越大，这就使绝缘内的电场强度越来越不均匀，而绝缘材料的耐电强度是有限的，电场强度不均匀后，某些局部绝缘所受的电场强度会超出本身耐电强度，绝缘整体的利用率就会降低，如果在绝缘纸中，设置一些电容屏，每两个电容屏与两屏之间的绝缘层就形成一个电容器，电容器的最内电极（零屏）与电流互感器一次绕组高压端连接，最外电极（末屏）与地连接时，整个电流互感器就构成一个高电压与地电位之间由多个电容器串联的电容器。

绝缘纸缠绕一次绕组为圆柱形同心圆结构，串联的每个电容器（相邻两个电容屏组成）都是一个圆柱形电容器，同等绝缘厚度下，电容屏设置越多，每个电容器的内极半径和外极半径之差就越小，内外电极表面的场强差别也就越小，若中间屏数量无限多，则各电容屏之间的场强差别趋近于零，但在实际的电流互感器中，电容屏数量是有限的，所以每个电容屏的场强也并不完全相等，但也起到了非常大的均匀场强的作用，这样就使内绝缘的各部分尽量场强分布一致，最大程度的利用绝缘材料。

三、电流互感器的末屏为什么一定要接地？电流互感器最外部的电容屏即末屏必须接地，如果末屏接地发生断裂或接触不良，末屏与地之间会形成一个电容，而这个电容远小于流互内部电容屏之间的电容，也就是说，首屏到末屏为数个容值一样的串联电容器，接地断裂或接触不良后，这个电路又串进一个容值很小的电容器。

电流互感器一．基本概念和基本原理1．基本概念互感器：一种变压器，供测量仪器、仪表、继电器和其它类似电器用。

电流互感器：一种互感器，在正常使用条件下其二次电流与一次电流实质上成正比，而其相位差在联结方法正确时接近于零的互感器。

电流互感器主要分为两大类：测量级互感器和保护级互感器。

电力线路中的电流各不相同，通过电流互感器一、二次绕组匝数比的配置，可以将不同的线路电流变换成较小的标准电流值，一般是5A或1A，这样可以减小仪表和继电器的尺寸，简化其规格，有利于这些设备的小型化、标准化，所以说电流互感器的主要作用是：a. 传递信息供给测量仪表、仪器或继电保护、控制装置；b. 使测量、保护和控制装置与高电压相隔离；c.有利于测量仪器、仪表和保护、控制装置的小型化、标准化。

测量级互感器：专门用于测量电流和电能的电流互感器。

如：3、1、0.5、0.2、0.1、0.5S、0.2S、0.1S、0.3、0.6、1.2、1M、2M保护级互感器：专门用于继电保护和自动控制的电流互感器。

如：5P、10P、C类互感器（如C800）、5PR、10PR、PX、X、PS、PL 、TPX、TPY、TPS铁心开气隙的目的：控制剩磁铁心需开气隙的电流互感器：5PR、10PR、TPY执行标准：国标：GB 1208-2006 电流互感器GB 16847-1997 保护用电流互感器暂态特性技术要求国际标准：IEC 60044-1、IEC 60044-6其它国家标准：IEEE/C57.13、CAN3-C13、AS 60044.1、BS等600/1A的CT二次匝数为600÷1=6003．套管型电流互感器的基本参数及基本常识3.1 额定电流比：例1：300-400-600/5A，即表示此互感器有三个变比，其额定一次电流分别为300、400及600A，额定二次电流为5A，二次匝数应分别为60、80及120匝。

S1-S2：300/5、60匝S1-S3：400/5、80匝S1-S4：600/5、120匝例2：600/5MR、C800 （美国标准IEEE Std C57.13-1993）MR：多变比C类互感器：相当于10P20800：二次端电压（V）C800：相当于10P20、200V A出线标记――X2-X3 50/5 10匝X1-X2 100/5 20匝X1-X3 150/5 30匝X4-X5 200/5 40匝X3-X4 250/5 50匝X2-X4 300/5 60匝X1-X4 400/5 80匝X3-X5 450/5 90匝X2-X5 500/5 100匝X1-X5 600/5 120匝20匝10匝50匝40匝X1X2X3X4X53.2 准确级要求3.2.1保护级互感器：3.2.1.1标准准确限值系数ALF：5、10、15、20、30、40等。

电流互感器原理及测试方法电流互感器是一种用于测量电流的装置，它通过电流变压器的原理来实现。

电流互感器主要由铁心、一次绕组、二次绕组和磁通计量装置组成。

其工作原理是将待测电流通过一次绕组，产生磁通，从而诱导出二次绕组中的电压信号，通过磁通计量装置来测量二次绕组中的电压信号，从而间接测量出一次绕组中的电流。

1.额定参数测试：包括额定一次电流、二次电流、额定频率、二次负载等参数的测试。

可以通过直接测量或利用仪器设备进行测试。

2.空载测试：将一次绕组接入待测电流，二次绕组不接入任何负载，通过测量二次绕组的电压信号，来判断电流互感器的空载性能。

3.比值测试：将一次绕组接入一定电流，测量二次绕组的电压信号，通过计算得到电流互感器的变比，进而判断电流互感器的准确性。

4.负载特性测试：将一次绕组接入一定电流，将二次绕组接入一定负载，通过测量二次绕组的电压信号和负载电流，计算得到电流互感器的负载特性，包括负载误差、相位角误差等。

5.温升测试：将一次绕组接入一定电流，通过一定时间的加热，测量电流互感器的温升情况，判断电流互感器的热稳定性。

6.绝缘测试：通过测量电流互感器的一次绕组与二次绕组之间的绝缘电阻，来判断电流互感器的绝缘性能。

7.阻抗测试：通过测量电流互感器的一次绕组和二次绕组之间的等效电阻和等效电感，来判断电流互感器的阻抗特性。

在进行电流互感器的测试时，需要使用专门的测试仪器和设备，如电流互感器测试装置、电压表、电流表、负载电阻等。

同时，还需要注意测试环境的稳定性和准确性，避免外界因素对测试结果的影响。

总之，电流互感器的测试方法主要包括额定参数测试、空载测试、比值测试、负载特性测试、温升测试、绝缘测试和阻抗测试等。

通过这些测试可以评估电流互感器的性能和准确性，确保其在实际应用中的可靠性和稳定性。

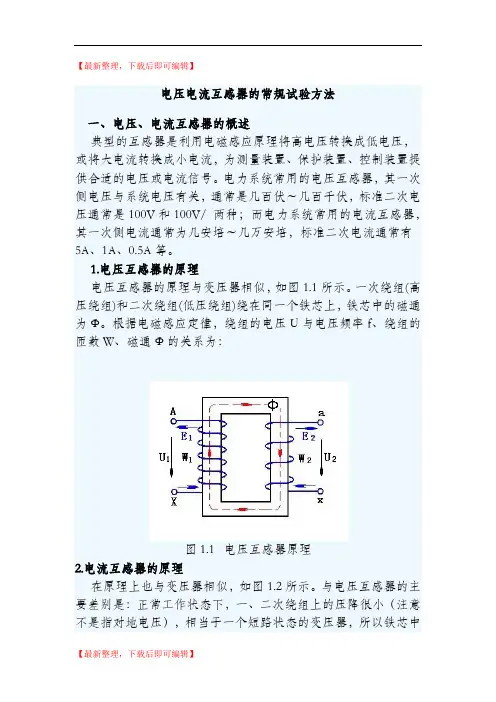

【最新整理，下载后即可编辑】电压电流互感器的常规试验方法一、电压、电流互感器的概述典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。

电力系统常用的电压互感器，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/ 两种；而电力系统常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、0.5A等。

1.电压互感器的原理电压互感器的原理与变压器相似，如图1.1所示。

一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。

根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：图1.1 电压互感器原理2.电流互感器的原理在原理上也与变压器相似，如图1.2所示。

与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。

即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

图1.2 电流互感器的原理3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。

常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。

当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。

电流互感器结构及原理
一次绕组是将被测电流通过电流互感器的主绕组（一次绕组）产生一
定的磁场。

一次绕组通常由多股绝缘导线制成，绕制在铁芯上。

一次绕组
的匝数通常较少，使得电流互感器可以承受较大的电流。

二次绕组是将一次绕组中的磁场感应到的电动势转换为较低的二次电流，以便于测量和保护装置进行处理。

二次绕组由许多绕组线圈组成，绝
缘导线之间通过绝缘垫片隔开，以防止绕组间的电气短路。

二次绕组的匝
数通常较多，使得电流互感器可以输出较小的二次电流。

电流互感器的工作原理是基于法拉第定律和电磁感应原理。

当被测电
流通过一次绕组时，会在铁芯中产生磁场。

根据法拉第定律，磁场的变化
会在二次绕组中感应出电动势。

由于二次绕组匝数较多，感应出的电动势
会经过变压器的作用，转换为较低的二次电流。

通过测量二次电流的大小，可以得到被测电流的值。

总之，电流互感器是一种用于测量电流的变压器。

它的结构包括铁芯、一次绕组、二次绕组和外壳。

其工作原理是基于法拉第定律和电磁感应原理。

通过测量二次电流的大小，可以得到被测电流的值。

电流互感器在电
力系统中广泛应用于电流测量和保护装置中，起到了重要的作用。

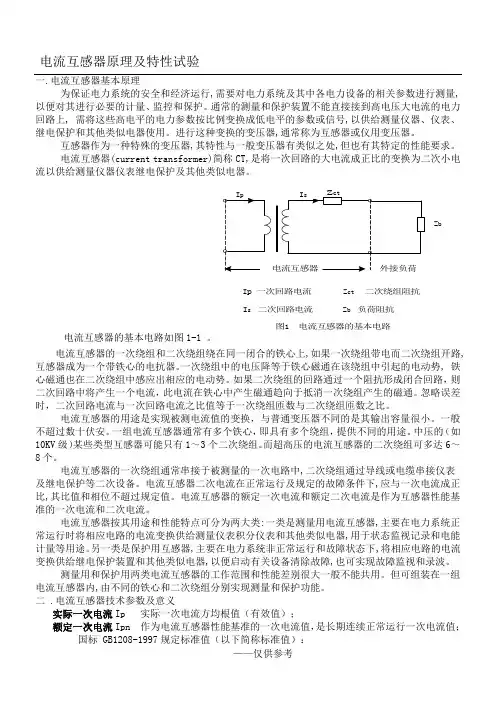

电流互感器原理及特性试验一.电流互感器基本原理为保证电力系统的安全和经济运行,需要对电力系统及其中各电力设备的相关参数进行测量,以便对其进行必要的计量、监控和保护。

通常的测量和保护装置不能直接接到高电压大电流的电力回路上, 需将这些高电平的电力参数按比例变换成低电平的参数或信号,以供给测量仪器、仪表、继电保护和其他类似电器使用。

进行这种变换的变压器,通常称为互感器或仪用变压器。

互感器作为一种特殊的变压器,其特性与一般变压器有类似之处,但也有其特定的性能要求。

电流互感器(current transformer)简称CT,是将一次回路的大电流成正比的变换为二次小电流以供给测量仪器仪表继电保护及其他类似电器。

Z b,, 铁则（如10KV6～8个。

比,准的一次电流和二次电流。

电流互感器按其用途和性能特点可分为两大类:一类是测量用电流互感器,主要在电力系统正常运行时将相应电路的电流变换供给测量仪表积分仪表和其他类似电器,用于状态监视记录和电能计量等用途。

另一类是保护用互感器,主要在电力系统非正常运行和故障状态下,将相应电路的电流变换供给继电保护装置和其他类似电器,以便启动有关设备清除故障,也可实现故障监视和录波。

测量用和保护用两类电流互感器的工作范围和性能差别很大一般不能共用。

但可组装在一组电流互感器内,由不同的铁心和二次绕组分别实现测量和保护功能。

二 .电流互感器技术参数及意义实际一次电流Ip 实际一次电流方均根值（有效值）；额定一次电流Ipn 作为电流互感器性能基准的一次电流值，是长期连续正常运行一次电流值；国标 GB1208-1997规定标准值（以下简称标准值）：1012.5 15 20 25 30 40 50 60 75A以及它们十进制倍数或小数，一般 10-500kV电流互感器额定一次电流50-2500A, 用于100-600MW大型发电机10-20kV 出线侧的电流互感器一次电流可达到6000-25000A。

电流互感器规格型号及原理| 电流互感器的常见故障及使用原则电流互感器简介：电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。

电流互感器是由闭合的铁心和绕组组成。

它的一次侧绕组匝数很少，串在需要测量的电流的线路中。

因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。

电流互感器规格型号：第一字母：L---电流互感器；第二字母：A---穿墙式；Z---支柱式；M---母线式；D---单匝贯穿式；V---结构倒置式；J---零序；接地检测用；W---抗污秽；R---绕组裸露式；第三字母：Z---环氧树脂浇注式；C---瓷绝缘；Q---气体绝缘介质；W---与微机保护专用；第四字母：B---带保护级；C---差动保护；D---D级；Q---加强型；J---加强型ZG；第五数字：电压等级产品序号。

电流互感器原理：在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。

为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。

电流互感器就起到电流变换和电气隔离作用[1] 。

对于指针式的电流表，电流互感器的二次电流大多数是安培级的（如5A等）。

对于数字化仪表，采样的信号一般为毫安级（0-5V、4-20mA等）。

微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。

微型电流互感器也有人称之为“仪用电流互感器”。

（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。

）电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。

电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。

电压电流互感器原理
电压电流互感器是一种用于测量电流或电压的传感器装置。

其原理基于电磁感应现象，根据法拉第电磁感应定律可以得知，当一个变化的电流通过一个导体时，就会在其周围产生一个与电流变化相关的磁场。

这个磁场会在另一个相邻绕组中感应出一个电势，从而实现电流的测量。

电压电流互感器通常由一个主绕组和一个次绕组组成。

主绕组是与原电流（或电压）相连的绕组，次绕组用于感应电势。

当电流通过主绕组时，会在周围产生一个磁场。

磁场的强度取决于电流的大小和变化速度。

次绕组绕制在主绕组的旁边，由于磁感线穿过次绕组，感应出一个与主绕组电流有关的电势。

对于电压电流互感器来说，主绕组的绕组数通常较大，以降低对电路的影响。

次绕组的绕组数根据实际需要进行设计，以实现所需的电流测量范围和准确度。

互感器的绕组数比决定了测量比例关系，即输入电流与输出电流（或电压）之间的比例关系。

为了提高测量的准确度，互感器通常在次绕组上添加一系列的校准电阻和补偿电路。

这些电路可以校准和调整输出的电流（或电压），以保证测量结果的准确性。

总的来说，电压电流互感器利用了电磁感应现象实现电流（或电压）的测量。

通过合理设计互感器的绕组比例和添加校准电路，可以实现更高精度的信号测量。

简述电流互感器的原理及作用
简述电流互感器的原理及作用：
电流互感器是一种测量电流的装置，其原理基于电磁感应。

通常情况下，电流互感器由一个环形铁芯和两个绕组构成。

当待测电流通过电流互感器中的一根导线时，形成了一圈磁场，这个磁场通过铁芯和绕组产生信号。

因此，电流互感器的输出是与待测电流成正比的低电平信号。

在实际应用中，可以通过变压器将这个信号升压到安全控制范围内进行监测和测量。

电流互感器可以用于各种应用场景，例如电力系统、电子设备、计算机机房等，它们通常用于监测电路中的电流变化，以保证安全和运行的稳定性。

电流互感器是一种用于测量电流的装置，其作用是通过变换待测电路中的电流信号，输出适合于监测和测量的低电平信号。

电流互感器通常被安装在主要的电源线路、配电盘和开关设备等位置，以便测量电流的强度和变化，从而保证电力系统的正常运行和稳定性。

在电力系统中，电流互感器通常用于测量高电压/高电流的交流电路，以保障电网的安全和稳定性，其数据可以用来判断电路是否超载或短路，并及时采取措施确保电网的安全。

此外，电流互感器还可用于监测电子设备中的电流变化，在计算机机房等场合中也有广泛应用。

总之，电流互感器扮演着至关重要的角色，其作用是转换待测电路的电流信号，使其输出适合于监测和测量的低电平信号，以保证电力系统的正常运行和稳定性。
