《安全用电》教案《安全用电》教案20篇作为一位兢兢业业的人民教师，很有必要精心设计一份教案，借助教案可以提高教学质量，收到预期的教学效果。
怎样写教案才更能起到其作用呢？下面是小编精心整理的《安全用电》教案，欢迎阅读，希望大家能够喜欢。
《安全用电》教案1知识与技能：1．了解安全用电知识。
2．知道什么是过载，什么是短路，以及过载和短路有危险的道理。
3．知道防止触电的基本常识。
过程与方法：4．经历观察短路实验现象后，感受短路的危险。
5．经历多个较大功率的电器同时工作的电流测算过程后，领悟过载的危险性，并能提出防止过载的办法。
情感、态度与价值观：6．培养学生安全用电的意识，同时领悟我们只要懂得安全用电知识，按照安全用电的要求操作，电并不可怕，它能为人类更好地服务的道理，进而感受知识的价值。
重点：了解安全用电知识难点：认识过载、短路对电路的影响和危害教法：实验探究教具：熔丝、S1、S2开关、电灯教学过程：一、引入新课：从“跳闸”现象引出过载，通过测算电流让学生对过载有一个较具体的认识。
二、新课教学：1．演示“认识短路的危害”的实验，是一个具有破坏性的演示实验，目的在于让学生对短路的危害有一个感性认识。
实验器材中的对熔丝规格的选择要远小于教室线路的允许电流，S1、S2开关要有明确的闭合、断开标记。
2．家庭电路中电流过大是诱发用电安全事故的主要原因,造成家庭电路中电流过大，导致熔丝熔断的情况有下面两种：(1)电路中发生了短路：短路是指电流没有经过用电器而直接构成通路。
装修房屋时不小心将电线绝缘皮划破；或者电线和用电器使用年限过长，绝缘皮破损或老化，使火线和零线直接接通，这些情况都会发生短路。
短路时，由于导线电阻很小，而火线和零线间的电压是220V，由欧姆定律可知，这种情况下的电流将会很大，甚至远远超过熔丝的熔断电流。
(2)过载：即用电器的总功率过大。
在家庭电路中，所有的用电器都是并联的，每个用电器两端的电压都等于供电线路的电压U。

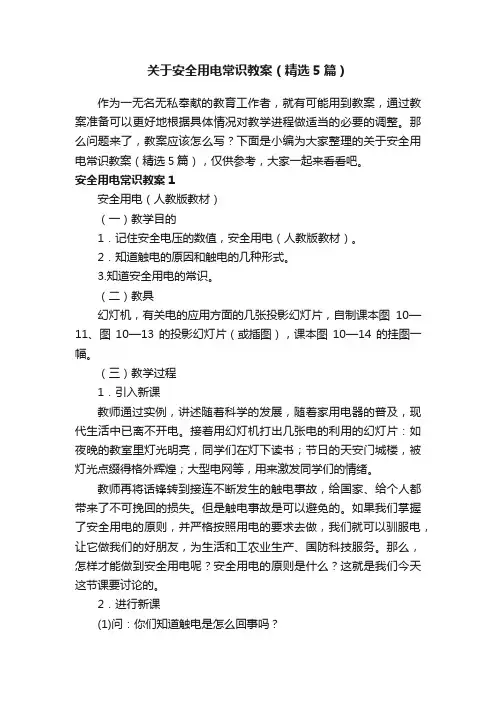

关于安全用电常识教案（精选5篇）作为一无名无私奉献的教育工作者，就有可能用到教案，通过教案准备可以更好地根据具体情况对教学进程做适当的必要的调整。
那么问题来了，教案应该怎么写？下面是小编为大家整理的关于安全用电常识教案（精选5篇），仅供参考，大家一起来看看吧。
安全用电常识教案1安全用电（人教版教材）（一）教学目的1．记住安全电压的数值，安全用电（人教版教材）。
2．知道触电的原因和触电的几种形式。
3.知道安全用电的常识。
（二）教具幻灯机，有关电的应用方面的几张投影幻灯片，自制课本图10—11、图10—13的投影幻灯片（或插图），课本图10—14的挂图一幅。
（三）教学过程1．引入新课教师通过实例，讲述随着科学的发展，随着家用电器的普及，现代生活中已离不开电。
接着用幻灯机打出几张电的利用的幻灯片：如夜晚的教室里灯光明亮，同学们在灯下读书；节日的天安门城楼，被灯光点缀得格外辉煌；大型电网等，用来激发同学们的情绪。
教师再将话锋转到接连不断发生的触电事故，给国家、给个人都带来了不可挽回的损失。
但是触电事故是可以避免的。
如果我们掌握了安全用电的原则，并严格按照用电的要求去做，我们就可以驯服电，让它做我们的好朋友，为生活和工农业生产、国防科技服务。
那么，怎样才能做到安全用电呢？安全用电的原则是什么？这就是我们今天这节课要讨论的。
2．进行新课(1)问：你们知道触电是怎么回事吗？引导学生看课本上的第一个问和答。
然后教师指出因为人体是导体，人体触及带电体时，有电流通过人体。
这就是触电。
电流对人体的危险性跟电流的大小，通电时间的长短等因素有关。
(2)问：人触电一定会死亡吗？发生触电事故的原因是什么？安全电压值是多少？引导学生看课本上的第二个问和答。
然后让学生讨论下列问题：①根据欧姆定律知道，导体中的电流大小跟什么有关？②用两手分别触摸一节干电池的正负极，为什么没有发生触电事故？③通过人体的电流大小决定于什么？④安全电压值是多少？教师小结：①通过人体的电流大小决定于外加电压和人体的电阻；②安全电压：只有不高于36伏的电压才是安全的；③家庭电路的电压是220伏，动力电路的电压是380伏。
家庭安全用电教案（通用12篇）家庭安全用电教案（通用12篇）作为一名教学工作者，时常会需要准备好教案，教案是教材及大纲与课堂教学的纽带和桥梁。
我们应该怎么写教案呢？以下是小编精心整理的家庭安全用电教案，欢迎大家借鉴与参考，希望对大家有所帮助。
家庭安全用电教案篇1活动目标1、了解电的用途，知道安全用电不会发生危险。
2、通过辨析活动，了解安全使用电器的基础知识。
3、增强自我保护意识。
4、遵守社会行为规则，不做“禁止”的事。
5、在活动中将幼儿可爱的一面展现出来。
教学重点、难点让每个幼儿能够知道电会发生危险，知道安全用电的重要性（重点）幼儿肯定对电从那里来这个问题很难回答（难点）活动准备电线一段、插座一个、“电”的标志一个、电器图片几张。
活动过程1、在教师提问的基础上，初步了解电器的用途：1) 在我们日常生活中，有许多电器产品，你知道哪些电器呢？它们有什么作用？2) 这些电器给我们生活带来了许多的方便，但是这些电器要工作，都离不开什么呢？3) 你知道电从哪里来？（发电站）4) 教师小结：电给我们人类带来了许多方便，我们的生活再也离不开它了。
它是我们的好朋友，但这位电朋友有时候也会发脾气伤人的。
2、出示电线，向幼儿介绍有关知识。
1) 这是什么？你在哪里见过？仔细看看里面和外面有什么不一样的地方？2) 教师介绍：这是电线，里面是铜线，会导电。
外面是塑料，包裹着铜线，是保护层，我们抓在手里没有电。
但是塑料坏了，我们就会碰到电，发生危险。
3、组织幼儿讨论：1) 如果你们家的电线破了，怎么办？（用专用胶布包裹）2) 如果你看见电线断落在路上，应该怎么办？（绕过去）4、出示插座，向幼儿介绍有关知识。
1) 这是什么？它有什么用？2) 教师介绍：这是插座，里面有铜丝或铜片，可以导电，外面是塑料做的盒子，是保护层。
如果将手伸进去，就会碰到铜片，电就会传到人的身上，发生危险。
除了人和铜会导电，水也会导电，所以小朋友不能用潮湿的手接电源。
安全用电教案安全用电教案(通用15篇)安全用电教案1健康《安全用电》为整理发布，类型为幼儿园常识教案，本站还有更多关于幼儿园中班常识教案,幼儿园大班常识教案,幼儿园小班常识教案，幼儿教育 - 幼儿教案 - 幼儿园常识教案的文章。
健康《安全用电》集体教育活动日期：20xx年6月执教教师:班级:活动名称: 健康《安全用电》原计划调整、反思活动目的：通过观察让幼儿知道电给人们带来得危害。
1、了解一般情况下人体的安全电压，了解触电事故的发生，了解安全用电的原则。
2、培养幼儿逻辑思维的能力及利用知识解决实际问题的能力。
设计思路：通过活动让幼儿知道怎样安全、正确的用电。
3、选择此活动内容是根据幼儿自我保护意识不足而设计的。
活动准备：知识准备：在日常生活中对雷电、高压电（一千伏及以上电压）、低压电（单相220伏、三相380伏）有一定的了解,知道什么是绝缘体什么是导体。
课时准备：多媒体（雷声、闪电、高压电等；安全用电标志。
）4、安全用电竞答题活动流程：雷电——讨论：怎样安全用电——答辩竞赛活动过程：1、用多媒体出示雷声和闪电，引出活动内容。
提问：你们看这是什么？听到了什么声音？（闪电和雷声）指导：在有雷电时我们应该怎样做？为什么？出示雷电击人的图片指导语： *在有雷电时我们如果在室外应立即寻找蔽护所，如装有避雷针的、钢架的或钢盘混凝土建筑物，作为避雷场所；如找不到合适的避雷场所时，应采用尽量降低重心和减少人体与地面的接触面积，可蹲下，双脚并拢，手放膝上，身向前屈，千万不要躺在地上、壕沟或土坑里，如披上雨衣，防雷效果更好。
雷电期间，最好不要骑马、骑自行车和摩托车；不要携带金属物体在露天行走；不要靠近避雷设备的任何部分；不要打手机。
有强雷鸣闪电时您正巧在家里，建议无特殊需要，不要冒险外出；将门窗关闭；尽量不要使用设有外接天线的收音机和电视机，不要接打电话。
2、出示高压电、低压电指导语：刚才我们看到了雷电给人类带来了危害，接下来还有高压电、低压电给我们人类带来的.危害。
用电安全教育教案8篇(实用版)编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如工作总结、个人总结、教师总结、学生总结、企业总结、活动总结、党建总结、心得体会、作文大全、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of practical materials for everyone, such as work summaries, personal summaries, teacher summaries, student summaries, enterprise summaries, activity summaries, party building summaries, reflections, essay summaries, and other materials. If you want to learn about different data formats and writing methods, please stay tuned!用电安全教育教案8篇认真写好教案可以提高我们对教材的理解和把握，更好地呈现教学内容，教案可以帮助教师合理安排教学时间和资源，提高教学效果和学生的学习成果，下面是本店铺为您分享的用电安全教育教案8篇，感谢您的参阅。
防触电安全知识教育教案七篇防触电安全知识教育教案篇1一、班会目标：1、通过学习防电安全知识，让学生充分了解触电引起原因，以及那情况会引起后果。
2、怎样让学生能够用最简单的方法逃生自救保护自己。
3、培养学生自我生存能力意识使学生安全、健康地成长。
4、学生回家能够和爸爸妈妈交流防电相关安全知识。
二、班会难点：树立自护、自救的观念，增强安全意识。
三、班会过程：(一)谈话导入：同学们生活在幸福、温暖的家庭里，受到父母和家人的关心、爱护，似乎并不存在什么危险，但是，家庭生活中仍然有许多意外事情需要备加注意和小心对待。
否则，很容易发生危险，酿成事故。
随着生活水平的不断提高，生活中用电的地方越来越多了。
因此，我们有必要掌握一些基本的用电常识。
(1)认识了解电源总开关，学会在紧急情况下关断电源。
(2)不用湿手触摸电器，不用湿布擦找电器。
(3)电器使用完毕后应拔掉电源插头。
我们的做法：a、特别是平常我们看完电视之后，只用遥控器关电视其实此时的电视仍处于待机状态。
这种做法是错误的，一定要亲手把电视机关上，并拔掉插头。
b、提醒爸爸妈妈，一定要他们仔细检查，并把我们今天学的告诉他们。
(4)使用中发现电器有冒烟，冒火花，发出焦糊的异味等情况，应立即关掉电源开关，停止使用。
(5)雷电时，应关闭正在使用的各种电器，特别是电视机。
(6)发现有人触电时要设法及时关闭电源，或者用干燥的木棍等物将触电者与带电的电器分开，不要用手直接救人。
(二)用课件展示各种火灾实录，从中学习自救知识。
师生共同总结种逃生的方法。
1、室外火灾关门求生的方法：测试门的温度，用水把棉絮浸湿，堵住门和窗户。
2、室内火灾，学生要弯着腰用衣袖堵住口鼻。
(三)教师介绍火灾报警须知：牢记火警电话“119”。
事发时可用任何一部电话拨打。
无论欠费与否。
防触电安全知识教育教案篇2教学目的：通过学习本次课的学习，学生能了解日常安全用电常识，规范日常用电行为，以及触电后基本的救护措施，提高了学生利用知识解决实际问题的能力。
安全用电的教案(精选5篇一、教学内容本节课选自《物理》教材第八章第一节“安全用电”，内容包括：认识电流，了解电流对人体的危害；学习家庭电路的安全用电常识和触电急救方法。
二、教学目标1. 知道电流对人体的危害，了解安全电压的范围。
2. 掌握家庭电路的安全用电常识，提高安全意识。
3. 学会触电急救方法，提高自我保护能力。
三、教学难点与重点重点：电流对人体的危害，安全用电常识，触电急救方法。
难点：理解电流对人体的危害，掌握触电急救方法。
四、教具与学具准备1. 教具：电流表、电压表、演示用电路、人体模型、急救道具。
2. 学具：安全用电宣传册、触电急救操作手册。
五、教学过程1. 导入：通过展示触电事故案例，引发学生对安全用电的关注。
2. 新课导入：讲解电流的基本概念，介绍电流对人体的危害，让学生了解安全电压的范围。
3. 实践情景引入：分组讨论，让学生分析家庭电路中可能存在的安全隐患。
4. 例题讲解：讲解如何正确使用电器，避免触电事故的发生。
5. 随堂练习：让学生列举生活中常见的安全用电注意事项。
6. 触电急救方法学习：演示并讲解心肺复苏、人工呼吸等急救方法。
六、板书设计1. 电流对人体的危害2. 家庭电路安全用电常识3. 触电急救方法七、作业设计1. 作业题目：结合所学内容，编写一份家庭安全用电宣传单。
2. 作业题目：列举生活中常见的触电事故原因，并提出预防措施。
答案：分析事故原因，如私拉乱接、使用劣质电器等，并提出相应预防措施。
八、课后反思及拓展延伸1. 反思：本节课学生对安全用电的认识有所提高，但在实际操作中仍需加强指导。
2. 拓展延伸：组织学生参观电力设施，了解电力生产、输送、使用过程中的安全知识。
邀请专业人士进行安全用电讲座，提高学生的安全意识。
组织触电急救演练，提高学生的应急处理能力。
重点和难点解析1. 教学难点与重点的确定。
2. 实践情景引入的设计。
3. 触电急救方法的讲解与操作。
4. 作业设计。
安全用电的教案(通用5篇一、教学内容本教案依据《物理》教材第八章“电”的第三节“安全用电”进行设计。
教学内容主要包括：认识电流对人体的危害，了解安全用电的原则和常识，掌握触电急救方法，以及分析日常生活中的安全用电实例。
二、教学目标1. 知识与技能：使学生了解电流对人体的危害，掌握安全用电的原则和常识，能够正确进行触电急救。
2. 过程与方法：通过实践情景引入、例题讲解和随堂练习，培养学生分析问题、解决问题的能力。
3. 情感态度与价值观：提高学生的安全意识，养成安全用电的好习惯，为构建和谐安全的生活环境奠定基础。
三、教学难点与重点重点：安全用电的原则和常识，触电急救方法。
难点：电流对人体的危害，触电急救的正确操作。
四、教具与学具准备1. 教具：电流表、电压表、演示用电路、人体模型、急救器材。
2. 学具：每组一套实验器材（电流表、电压表、导线、电池），急救手册。
五、教学过程1. 导入新课：通过展示一则因不安全用电导致的触电事故案例，引起学生对安全用电的关注。
2. 讲解电流对人体的危害：引导学生了解电流对人体的危害，分析不同电压下触电的危害程度。
3. 讲解安全用电的原则和常识：a. 不接触低压带电体，不靠近高压带电体。
c. 湿手不触摸电器，不私拉乱接电源线。
d. 定期检查电器设备，发现问题及时维修。
4. 触电急救方法：a. 立即断开电源。
b. 使用绝缘物将伤者与电源隔离。
c. 拨打120急救电话，进行心肺复苏等急救措施。
5. 实践情景引入：分组进行安全用电实验，观察电流对人体的危害，并讨论如何避免触电事故。
6. 例题讲解：讲解一道关于安全用电的例题，引导学生运用所学知识解决问题。
7. 随堂练习：布置相关习题，巩固所学内容。
六、板书设计1. 安全用电2. 内容：a. 电流对人体的危害b. 安全用电原则和常识c. 触电急救方法七、作业设计1. 作业题目：a. 列举生活中的安全用电实例。
b. 如何避免触电事故？c. 触电急救的正确步骤。
触电安全教育教案（通用5篇）触电安全教育教案（通用5篇）在教学工作者开展教学活动前，时常需要用到教案，教案是实施教学的主要依据，有着至关重要的作用。
我们该怎么去写教案呢？下面是小编整理的触电安全教育教案（通用5篇），希望对大家有所帮助。
触电安全教育教案1教学目的：通过学习本节课的学习，学生能了解日常安全用电常识，规范日常用电行为，以及触电后基本的救护措施，提高了学生利用知识解决实际问题的能力。
教学目标：1．知道生活中有时会遇到触电危险，知道生活中规范的用电行为，要防止受到伤害。
2．知道触电会直接威胁人的生命，明白安全用电的重要性。
3．知道触电后的一些基本的急救措施。
4．通过学习，提高学生的自我防护意识，更加意识到生命的可贵，培养学生珍爱生命的意识。
教学重点：1．知道安全用电的重要性。
2 .知道触电会直接威胁人的生命。
教学难点：使学生愿意提高自我保护意识，感到生命的可贵。
教学过程一、引言：中小学校园安全教育一直备受关注。
由于多种因素的影响，目前，全国每年约有1.6万名中小学生非正常死亡；平均每天约有40名学生死于食物中毒、溺水、交通或安全事故；还有40万至50万左右的孩子受到中毒、触电、他杀等意外伤害，而这些事故的发生有相当一部分是与我们安全意识薄弱有关的。
电是我们生活中不可缺少的，它给我们带来光明和方便。
随着生活水平的不断提高，我们生活中用电的地方越来越多，但如果不注意安全，电也会给我们带来危险和灾祸。
二、现象分析：1．一天，某校学生小明在打扫教室卫生时，发现教室的电风扇上有很多灰尘，他便拿起湿漉漉的抹布去擦电风扇上的灰尘。
2．我放学去同学家写作业，看到同学因为台灯不亮正在用铅笔挑台灯的电线。
3．小华家的电线突然起火了，小华赶紧用水往电线上浇去，想把火熄灭。
4．小明在学校宿舍搞卫生，用湿的布擦电源开关了，你看见了，怎么办?5．教室电源开关保险丝断了，你怎样做？6．如果教室里电线断了，能不能用手摸，为什么？7．有一位同学在教室触电了，你怎么做，为什么？8．你发现电器有冒烟、冒火花、发出焦糊的异味等情况，你怎么做，为什么？三、预防触电知多少：1.安排专业电器维修人员定期检查维修电线、开关、插座2.不可令电器负荷过重3.选购有安全标志及符合安全标准的电器4.电器要装有漏电保护装置5.电线有破损必须更换6.采用有活门设计的电源插座或万能插座7.不使用电器时要关掉电源8.手湿时切勿触摸电器、插座.四、触电的急救方法触电是由于电流通过人体所引起。
安全用电的教案(通用5篇一、教学内容本节课选自《物理》教材第九章“电学”第一节“安全用电”。
具体内容包括：认识电源与用电器，了解电路的基本概念；掌握安全用电的原则，避免触电事故的发生；学习电器使用注意事项及常见电器的安全操作方法。
二、教学目标1. 让学生了解电路的基本组成，知道安全用电的重要性。
2. 使学生掌握安全用电的原则和常见电器的安全操作方法。
3. 培养学生的安全意识，提高他们在生活中安全使用电器的能力。
三、教学难点与重点难点：安全用电原则的具体应用和电器安全操作方法。
重点：安全用电的重要性，电路的基本组成，触电事故的预防。
四、教具与学具准备教具：电源、电线、用电器、实验器材、多媒体设备。
学具：安全用电知识手册、电路图、电器操作说明书。
五、教学过程1. 导入：通过展示触电事故案例，引发学生对安全用电的关注，导入新课。
2. 讲解：讲解电路的基本组成，介绍安全用电的原则及注意事项。
3. 实践：分组进行电路连接实验，让学生亲身体验安全用电的重要性。
4. 例题讲解：讲解常见触电事故案例，分析原因，引导学生掌握安全用电原则。
5. 随堂练习：设计安全用电知识问答，检验学生对知识点的掌握情况。
6. 互动讨论：让学生分享生活中安全用电的经验和心得，提高安全意识。
六、板书设计1. 安全用电原则：遵守国家规定，使用合格电器；电路安装符合规范，定期检查；遇到电器故障，及时请专业人员维修；使用电器时，注意手部干燥，避免触电。
2. 常见电器安全操作方法：插座：确保接触良好，避免短路；开关：操作时避免用力过猛；电器：使用前阅读说明书，了解安全注意事项。
七、作业设计1. 作业题目：解释安全用电原则，并举例说明；列举常见触电事故原因，并提出预防措施；家庭电器使用中，你有哪些安全用电的好习惯？2. 答案：安全用电原则：使用合格电器、定期检查电路、遇故障及时维修、注意手部干燥等。
常见触电事故原因：电线老化、插座短路、操作不当等。
安全用电知识教案《安全用电知识》教案教学目的及要求1、了解安全用电的基础知识，掌握常用手持电动工具的使用方法和注意事项；2、了解并掌握触电时急救常识及注意事项；3、了解工作中安全用电的注意事项。
教学学时安排 6学时教学方法讲授法教学重点1、讲明安全用电的基础知识，它不仅是安全用电的基础，又是安全用电的基本保障；2、讲解电工常用工具的使用方法，重点在于对常用手持电动工具的使用方法和注意事项；3、讲解触电时急救常识及注意事项；4、阐明今后工作中安全用电的重要性及注意事项。
教学内容一、电流对人体的危害形式1 什么是触电？触电是指当人体接触或接近带电体，并有电流通过人体时，引起人体的受伤或死亡的现象。
2 电流对人体有哪些伤害?电对人体的伤害，主要来自电流。
电流对人体的伤害可分为两种类型：电击和电伤.1）.电击是电流通过人体而造成人体内部组织破坏，使人的心脏、神经系统、肺部的正常工作造成的伤害。
2）.电伤是电流的热效应、化学效应或机械效应对人体外部造成的局部伤害，如电灼伤、电烙印、皮肤金属化等。
A 电灼伤：有接触灼伤和电弧灼伤。
接触灼伤：发生在高压触电时电流通过人体皮肤的进出口处，伤及人体组织深层，伤口难以愈合。
电弧灼伤：发生在短路或高压电弧放电时，电弧像火焰一样把皮肤烧伤、烧坏，同时还会造成眼睛严重损害。
B 电烙印：发生在人体与带电体有良好接触的情况下，在皮肤表面留下和被接触带电体形状相似的肿块痕迹，往往造成局部麻木和失去知觉。
C 皮肤金属化：由于电弧的温度极高，使得其周围的金属熔化、蒸发并飞溅到皮肤表层而使皮肤金属化。
注意：电击与电伤往往同时发生，同时还会引起二次事故。
二电流对人体的危害程度人体也是导体，电流对人体的危害性跟电流的大小、通电时间的长短、电流的频率、通过人体的部位及触电者的身体状况等因素有关。
1 电流的大小：人体对电流反响一览表:结论: 通过人体的电流越强，触电死亡越快.2 电流通过人体的持续时间。
1）时间越长，电流所积累的能量越多，引起心室颤动的可能性也就越大。
2）时间越长，电流的热效应和化学效应会使人体出汗、组织电解，从而使得人体的电阻逐渐减小，流过人体的电流逐渐增大。
绪论：时间越长，危害越大。
3 电流的频率人体对不同频率的电流的生理敏感性是不同的，因此不同频率的电流对人体的伤害也是有区别的。
1）直流电的伤害程度较轻2）工频电流对人体的伤害程度较重。
4 电流通过人体的部位电流通过人体的任何部位都可致人死亡，但以通过心脏、中枢神经、呼吸系统最为危险。
5 人体的状况触电者的伤害程度还与其性别、年龄、健康状况、精神状态有关。
三常见触电的原因与触电方式1 触电的原因1）.缺乏电气安全知识；2）.设备不合格；3）.违反操作规程；4）.管理制度不严格。
2 触电方式触电的方式:按人体触及带电体的方式和电流通过人体的途径，触电可分为三种情况：1）、单相触电(1)中性点不接地系统的单相触电理想情况下，在中性点不接地系统中，由于触电电流不能构成回路，通过人体的电流为零，不会出现触电现象，如图1所示。
图1 单相触电的理想情况实际情况下，在中性点不接地系统中发生单相触电时，触电者会死的很惨。
多数情况下，强大的触电电流会将人体烧焦。
触电电流的形成：在三相交流电网中，每一条输电线与大地之间都存在分布电容C，电容值的大小与线路的分布情况有关，架空线路、线路分布越长，其分布电容值就越大。
并且线路与大地之间还存在一定的绝缘电阻R。
这样，每根导线与大地之间可以组成一个等效阻抗Z（Z=R//jwc）。
当发生单相触电，触电电流Ib构成的回路如图2所示。
例如：在10KV的电网中，如果采用16mm2铜芯电缆输电，该电缆每千米对地分布的电容值大约为是0.22μF，线路总长假设为1000m，导线对地的绝缘电阻是几千M，可以忽略不计。
发生单相触电时通过人体的电流Ib约为1.171A,Ib 远大于人体所能承受的安全电流（10mA），使人致命。
可见，供电线路越长，供电的面积越大，单相触电的后果愈加严重。
图2 单相触电的实际情况(2)中性点接地系统的单相触电如图3所示，在三相四线制（380/220V）电源电路中，触电电流的路径为:从电源火线通过人体、大地、接地体、变压器中性点再回到电源火线，构成了回路。
假如人体电阻按1K计算，人体承受的电压几乎是电源的相电压220V，则通过人体的电流大约220mA。
这个电流远远大于致命电流，因此这种触电情况是十分危险的。
图3 中性点接地系统中单相触电2）、两相触电指人体同时接触带电设备或线路中的两相导体时，电流从一相导体经人体流入另一相而发生的触电。
如图4所示，此时，加在人体上的电压为线电压。
通过人体电流的大小与系统中性点运行方式无关。
假如仍在三相四线制（380/220V）电源电路中，人体电阻按1K计算，则通过人体的电流可达380mA，足以使人死亡。
图4 中性点接地系统两相触电3）.跨步电压电击当带电体有接地故障时，有故障电流流人大地，电流在接地点周围土壤中产生电压降。
人在接地点周围，两脚之间出现的电压即为跨步电压。
由跨步电压引起的电击事故为跨步电压电击。
范围：高压故障接地处或有大电流流过的接地装置附近，都可能出现较高的跨步电压。
在距离接地故障点8～10m以内，电位分布的变化率较大，人在此区域内行走，跨步电压高，就有电击的危险；接地故障点4m以内(因室内狭窄，地面较为干燥，离开4m之外一般不会遭到跨步电压的伤害)；在室外人体不得接发生高压设备、导线接地故障时，在室内人体不得接近近故障点8m以内。
如果要进入此范围内工作，为防止跨步电压电击，进入人员应穿绝缘鞋。
图5-5 接地电流的地面电位分布图触电事故规律1、触电事故季节性明显，6~9月事故最多；2、低压触电事故多；3、携带式设备和移动式设备触电事故多；4、电气连接部位触电事故多；5、错误操作和违章作业造成的触电事故多；6、不同行业、不同年龄、不同地域触电事故各不相同安全电压一般情况下,36v以下的电压是安全的,但是在潮湿的环境中,安全电压是24v,特殊的甚至在12v以下.安全用电的原则:不接触低压带电体,不靠近高压带电体.二.防止触电的技术措施:1.绝缘它是防止人体触及，用绝缘物把带电体封闭起来。
瓷、玻璃、云母、橡胶、木材、胶木、塑料、布、纸和矿物油等都是常用的绝缘材料。
绝缘防护的作用就是将有可能被人体接触到的导体用绝缘材料包裹起来，并使带电体与带电体之间或带电体与其他导体之间实现电气隔离。
2.屏护即采用遮拦、护照、护盖等把带电体同外界隔绝开来, 高压设备不论是否有绝缘，均应采取屏护。
采用屏护措施将带电体隔离开来，可以有效地防止直接接触触电。
屏护的作用（1）防止工作人员意外地接触或过分接近带电体；（2）作为检修部位与带电体的距离小于安全距离时的隔离措施；（3）保护电气设备不受机械损伤。
屏护的规格遮拦：遮拦用于室内高压配电装置，用网孔尺寸为40mm×40mm或20mm×20mm的金属网制成。
遮拦的高度应不低于1.7m，底部距地面的距离不应小于0.1m。
10kV及以下落地式变压器台的四周必须装遮拦，遮拦与变压器外壳的最小距离不应小于0.8m。
金属遮拦必须妥善接地并加锁。
栅栏：栅栏用于室外配电装置时，其高度不应低于1.5m。
室内场地较开阔时可以装栅栏，其高度不应低于1.2m。
栅条间距和到地面的距离不应小于0.2m，金属制作的栅栏应妥善接地。
保护网：保护网有铁丝网和铁板网。
当明装裸导线或母线跨越通道时，若对地的距离不足2.5m，应在其下方装设保护网。
围墙：室外落地安装的变配电设施应有完好的围墙。
围墙的实体部分的高度不应低于2.5m。
3.间距就是保证必要的安全距离。
在低压工作中，最小检修距离不应小于0.1米。
安全距离安全距离的意义电气安全距离是指人体、物体等接近带电体而不发生危险的安全可靠距离。
安全间距的大小主要取决于电压的高低、设备运行状况和安装方式。
有关设备安全方面的有：架空线路的安全距离、电缆线路的安全距离、室内外配电的安全距离、进户装置的安全距离、变配电设备的安全距离、低压用电装置的安全距离。
着眼于人身安全，主要防止人体过分接近带电方面的有：维修、巡视时的安全距离和带电作业时的安全距离等。
4.接地和接零接地电气装置或其它装置正常时不带电的金属外壳与大地的连接叫接地。
接地分为工作接地和保护接地目的：利用接地装置足够小的接地电阻，降低故障设备外壳可导电部分对地电压，减少电流的目的。
（一）工作接地在正常和故障情况下为了保证电气设备可靠运行，必须将电力系统中某一点接地，这种接地称工作接地。
作用：是使中性点经常保持零电位。
电力系统中性点接地方式：1.中性点直接接地作用：是使中性点经常保持零电位。
当系统发生一相接地故障时，能限制非故障相对地电压的升高，从而可保证单相用电设备的安全。
但中性点直接接地后，一相接地故障电流较大，一般可使剩余电流保护或过电流保护动作，切断电源，造成停电；发生人身一相对地电击时，危险性也较大。
所以中性点直接接地方式不适用于对连续供电要求较高及人身安全、环境安全要求较高的场合。
2.中性点非直接接地(不直接接地或经消弧线圈接地)是指电力系统中性点不接地或经消弧线圈、电压互感器、高电阻与接地装置相连接。
中性点不接地系统，为安全起见，不允许引出中性线供单相用电。
（二）保护接地什么是保护接地？将在故障情况下可能出现危险对地电压的电气设备的金属外壳、配电装置的金属构架等外露可导部分通过接地装置与大地可靠连接，这种电气连接称为保护接地。
接地应用范围供、配电系统中的下列设备和部件需要采用接地保护：（1）电机、变压器、断路器和其他电气设备的金属外壳或金属构架；（2）电气设备的传动装置；（3）电压互感器和电流互感器的二次绕组；（4）屋内外配电装置的金属或钢筋混凝土构架；（5）配电盘、保护盘和控制盘的金属框架。
安装接地线原则及注意事项（1）凡有可能送电到停电检修设备上的各个方面的线路（包括零线）都要挂接地线。
当运行线路对停电检修的线路或设备产生感应电压而又无法停电时，应在检修的线路或设备上加挂接地线。
（2）装设接地线时，必须先装接地端，后接接地体。
拆除时的程序与此相反。
接地线与接地极的连接要牢固可靠，不准缠绕连接；接地线必须是三相短路接地线，不允许用三组单相接地代替一组三相短路接地线；严禁工作人员或其他人员移动已挂接好的接地线，如需移动时，必须经过工作许可人同意并在工作票上注明。
（3）为了确保操作人员的人身安全，装、拆接地线时，应使用绝缘棒或戴绝缘手套，人体不得接触接地线或未接的导体。
（4）接地线由一根接地段与三根或四根短路段组成。
成套接地线必须采用多股软裸铜线，每根截面不得小于25mm2。
