2021年九年级物理下册 5.3 电热器 电流的热效应课后作业 苏科版

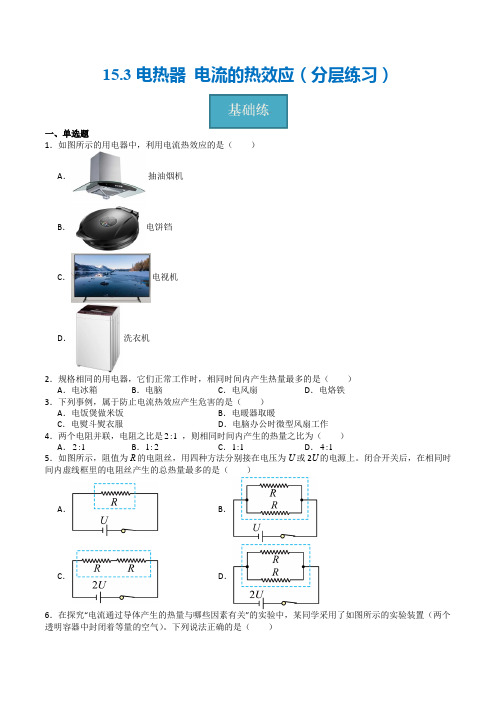

15.3电热器电流的热效应（分层练习）一、单选题1．如图所示的用电器中，利用电流热效应的是（）A．抽油烟机B．电饼铛C．电视机D．洗衣机2．规格相同的用电器，它们正常工作时，相同时间内产生热量最多的是（）A．电冰箱B．电脑C．电风扇D．电烙铁3．下列事例，属于防止电流热效应产生危害的是（）A．电饭煲做米饭B．电暖器取暖C．电熨斗熨衣服D．电脑办公时微型风扇工作4．两个电阻并联，电阻之比是2:1，则相同时间内产生的热量之比为（）A．2:1B．1:2C．1:1D．4:15．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上。

闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（）A．B．C．D．6．在探究“电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图所示的实验装置（两个透明容器中封闭着等量的空气）。

下列说法正确的是（）①该装置能探究电流通过导体产生的热量与电阻的关系②U形管中液面高度的变化反映电阻丝产生热量的多少③实验过程中要保持两根电阻丝两端电压相等④5Ω电阻丝中的电流比10Ω电阻丝中的电流大A．只有①②B．只有③④C．只有①③D．只有②④7．如图所示，电源电压保持不变。

闭合开关S，当滑片P置于滑动变阻器的中点时，电压表的示数为4V；当滑片置于滑动变阻器的b端时，电压表的示数变化了2V，此后100s内定值电阻R1产生的热量为200J。

下列结果正确的是（）A．电源电压为10VB．R1的阻值为18ΩC．滑动变阻器R的最大阻值为9ΩD．R1先后两次消耗的电功率之比4∶38．如图所示的电路中，电源电压恒为4.5V，滑动变阻器的规格为“10Ω；1A”，灯泡上标有“2.5V；1.25W”字样。

闭合开关S后调节滑动变阻器的滑片，在保证各元件安全的情况下，下列说法中正确的是（）A．小灯泡L正常发光时的电阻为2ΩB．小灯泡L正常发光时，电压表V2示数为2.5VC．向右移动滑片时，电压表V2与电流表A的示数之比不变D．让小灯泡L正常发光2min，滑动变阻器产生的电热为120J并联在同一电源上时，干路电流是0.9A，此时，L阻值为Ω，R工作1min产生的热量是J。

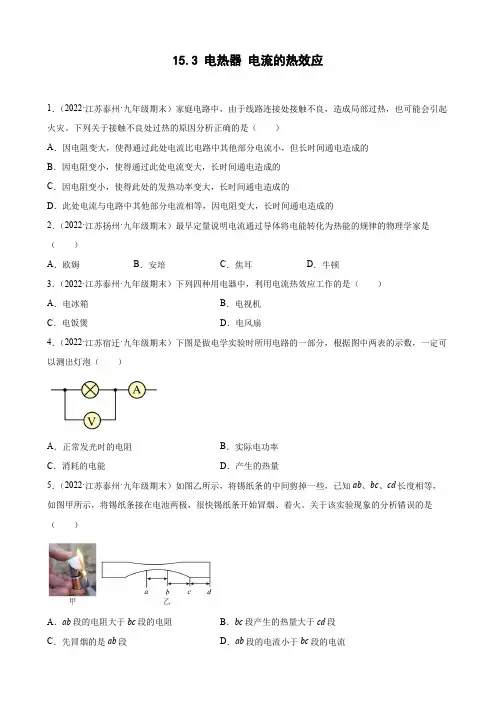

15.3 电热器电流的热效应1．（2022·江苏泰州·九年级期末）家庭电路中，由于线路连接处接触不良，造成局部过热，也可能会引起火灾。

下列关于接触不良处过热的原因分析正确的是（）A．因电阻变大，使得通过此处电流比电路中其他部分电流小，但长时间通电造成的B．因电阻变小，使得通过此处电流变大，长时间通电造成的C．因电阻变小，使得此处的发热功率变大，长时间通电造成的D．此处电流与电路中其他部分电流相等，因电阻变大，长时间通电造成的2．（2022·江苏扬州·九年级期末）最早定量说明电流通过导体将电能转化为热能的规律的物理学家是（）A．欧姆B．安培C．焦耳D．牛顿3．（2022·江苏泰州·九年级期末）下列四种用电器中，利用电流热效应工作的是（）A．电冰箱B．电视机C．电饭煲D．电风扇4．（2022·江苏宿迁·九年级期末）下图是做电学实验时所用电路的一部分，根据图中两表的示数，一定可以测出灯泡（）A．正常发光时的电阻B．实际电功率C．消耗的电能D．产生的热量5．（2022·江苏泰州·九年级期末）如图乙所示，将锡纸条的中间剪掉一些，已知ab、bc、cd长度相等，如图甲所示，将锡纸条接在电池两极，很快锡纸条开始冒烟、着火。

关于该实验现象的分析错误的是（）A．ab段的电阻大于bc段的电阻B．bc段产生的热量大于cd段C．先冒烟的是ab段D．ab段的电流小于bc段的电流6．（2022·江苏盐城·九年级期末）如图是某同学做电学实验时所画电路图的一部分，其中小灯泡的铭牌模糊不清，根据图中所提供的器材，可以直接进行的实验是（）A．测量小灯泡产生的热量B．测量小灯泡消耗的电能C．测量小灯泡的实际电功率D．测量小灯泡正常发光时的电阻7．（2022·江苏扬州·九年级期末）如图所示是一款迷你暖手宝，它内置锂电池，利用USB接口充电，工作时内部发热片发热。

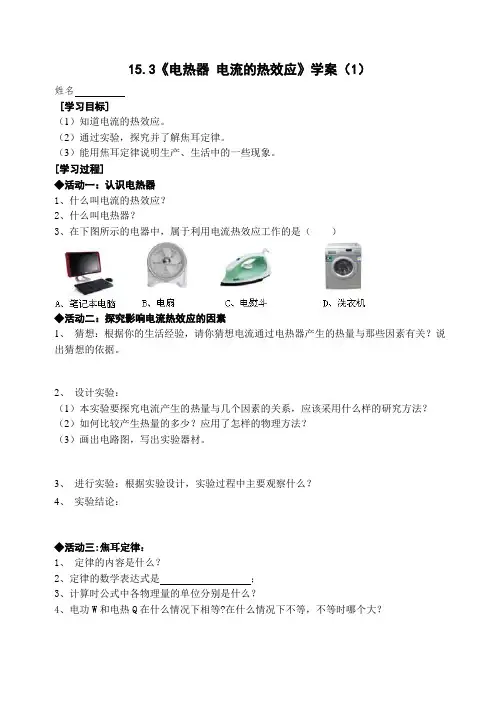

15.3《电热器电流的热效应》学案（1）姓名[学习目标]（1）知道电流的热效应。

（2）通过实验，探究并了解焦耳定律。

（3）能用焦耳定律说明生产、生活中的一些现象。

[学习过程]◆活动一：认识电热器1、什么叫电流的热效应？2、什么叫电热器？3、在下图所示的电器中，属于利用电流热效应工作的是（）◆活动二：探究影响电流热效应的因素1、猜想：根据你的生活经验，请你猜想电流通过电热器产生的热量与那些因素有关？说出猜想的依据。

2、设计实验：（1）本实验要探究电流产生的热量与几个因素的关系，应该采用什么样的研究方法？（2）如何比较产生热量的多少？应用了怎样的物理方法？（3）画出电路图，写出实验器材。

3、进行实验：根据实验设计，实验过程中主要观察什么？4、实验结论：◆活动三:焦耳定律：1、定律的内容是什么？2、定律的数学表达式是；3、计算时公式中各物理量的单位分别是什么？4、电功W和电热Q在什么情况下相等?在什么情况下不等，不等时哪个大？【当堂检测】1、下列四种用电器中，利用电流热效应工作的是（）A．收音机 B．固定电话 C．电风扇 D．电热水器2、将规格都是“220V 180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A．电冰箱产生的热量最多 B．电风扇产生的热量最多C．电热毯产生的热量最多 D．三者产生的热量一样多3、利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．烧瓶中铜丝电阻小于镍铬合金丝电阻．（1）实验中两金属丝产生热量的多少是通过观察反映出来的．（2）为了便于比较两种电阻丝通过电流后产生热量的多少，A、B两烧瓶中需装入初温相同、质量（选填“相等”或“不相等”）的同种液体．（3）为了在较短时间内达到明显的实验效果，选用煤油而不用水的主要理由是（）A．煤油有颜色便于观察B．煤油的密度比较小C．煤油的比热容比较小D．煤油的热值比较大．4、在家用电器中，电饭锅是利用电流效应来工作的，电视机的后盖有很多孔，这是为了．5、冬天，小剐看到奶奶穿着厚厚的衣服还很冷，就为奶奶买了一个如图所示的“电热宝”．请你回答下列问题：（1）若使“电热宝”断电后在相同条件下放出的热量更多，“电热宝”内液体的比热容应该较大还是较小？（2）“电热宝”通电一段时间后很热，而与其相连的导线却几乎不热，请你说明为什么导线几乎不热．。

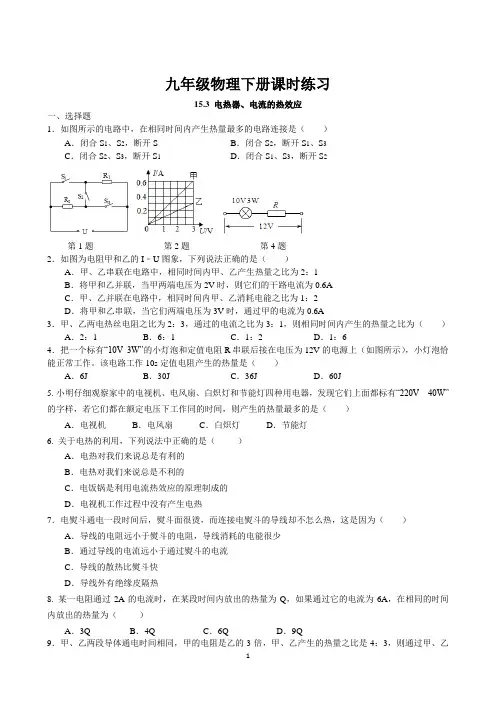

九年级物理下册课时练习15.3 电热器、电流的热效应一、选择题1．如图所示的电路中，在相同时间内产生热量最多的电路连接是（）A．闭合S1、S2，断开S B．闭合S2，断开S1、S3C．闭合S2、S3，断开S1D．闭合S1、S3，断开S2第1题第2题第4题2．如图为电阻甲和乙的I﹣U图象，下列说法正确的是（）A．甲、乙串联在电路中，相同时间内甲、乙产生热量之比为2：1B．将甲和乙并联，当甲两端电压为2V时，则它们的干路电流为0.6AC．甲、乙并联在电路中，相同时间内甲、乙消耗电能之比为1：2D．将甲和乙串联，当它们两端电压为3V时，通过甲的电流为0.6A3．甲、乙两电热丝电阻之比为2：3，通过的电流之比为3：1，则相同时间内产生的热量之比为（）A．2：1 B．6：1 C．1：2 D．1：64．把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。

该电路工作10s定值电阻产生的热量是（）A．6J B．30J C．36J D．60J5.小明仔细观察家中的电视机、电风扇、白炽灯和节能灯四种用电器，发现它们上面都标有“220V40W”的字样，若它们都在额定电压下工作同的时间，则产生的热量最多的是（）A．电视机B．电风扇C．白炽灯D．节能灯6. 关于电热的利用，下列说法中正确的是（）A．电热对我们来说总是有利的B．电热对我们来说总是不利的C．电饭锅是利用电流热效应的原理制成的D．电视机工作过程中没有产生电热7．电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为（）A．导线的电阻远小于熨斗的电阻，导线消耗的电能很少B．通过导线的电流远小于通过熨斗的电流C．导线的散热比熨斗快D．导线外有绝缘皮隔热8. 某一电阻通过2A的电流时，在某段时间内放出的热量为Q，如果通过它的电流为6A，在相同的时间内放出的热量为（）A．3Q B．4Q C．6Q D．9Q9．甲、乙两段导体通电时间相同，甲的电阻是乙的3倍，甲、乙产生的热量之比是4：3，则通过甲、乙两导体的电流之比是（）A．2：3 B．2：1 C．9：2 D．3：210．将小灯泡L和电阻R接入如图甲所示的电路中，电源电压不变。

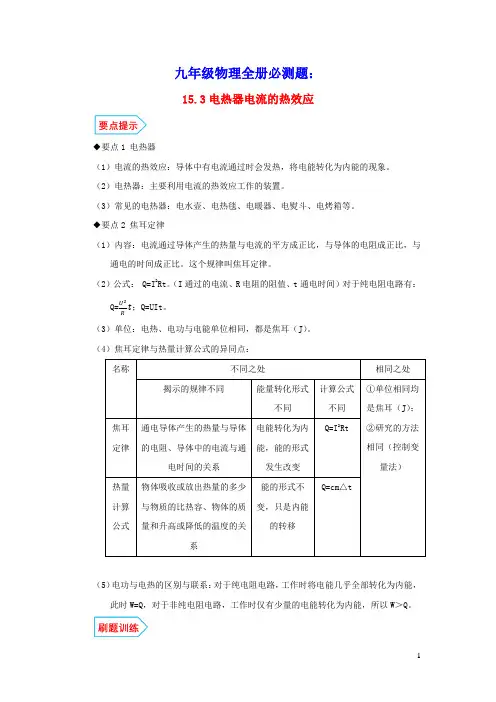

九年级物理全册必测题：15.3电热器电流的热效应◆要点1 电热器（1）电流的热效应：导体中有电流通过时会发热，将电能转化为内能的现象。

（2）电热器：主要利用电流的热效应工作的装置。

（3）常见的电热器：电水壶、电热毯、电暖器、电熨斗、电烤箱等。

◆要点2 焦耳定律（1）内容：电流通过导体产生的热量与电流的平方成正比，与导体的电阻成正比，与通电的时间成正比。

这个规律叫焦耳定律。

（2）公式： Q=I2Rt。

（I通过的电流、R电阻的阻值、t通电时间）对于纯电阻电路有：Q=U 2Rt；Q=UIt。

（3）单位：电热、电功与电能单位相同，都是焦耳（J）。

（4）焦耳定律与热量计算公式的异同点：（5）电功与电热的区别与联系：对于纯电阻电路，工作时将电能几乎全部转化为内能，此时W=Q，对于非纯电阻电路，工作时仅有少量的电能转化为内能，所以W＞Q。

Δ基础题系列◆1.下列现象或装置,利用了电流热效应的是( )①电视机后盖有许多小孔②电动机外壳上装散热片③长期不用的电视机隔段时间通电一次去潮湿④白炽灯⑤电脑机箱里装有小风扇⑥电暧手宝。

A. ①②⑥B. ①②⑤C. ③④⑥D. ②③⑥【答案】C【解析】①电视机后盖有许多小孔是为把各电器元件产生的热量及时散失掉，故①不符合题意；②电流通过电机产生的热量是有害的，电动机外壳上装有散热片可以用来散热，故②不符合题意；③家电长时间停用，隔一段时间应通电一次利用电热防止家电受潮，再次使用时被损坏，故③符合题意；④白炽灯通电后发热发光，是利用电流的热效应工作的，故④符合题意；⑤过多的热量会影响计算机的正常工作，机箱内有风扇，这都是为了散失热量，故⑤不符合题意；⑥电暖手宝将电能转化为内能，利用了电流热效应工作的，故⑥符合题意。

◆2.(2019·镇江)下列选项中，利用电流的热效应工作的家用电器是（）A．油烟机B．电热毯C．洗衣机D．电风扇【答案】B【解析】A. 油烟机工作时，主要把电能转化为机械能，不是利用电流热效应工作的，故A错误；B. 电热毯工作时，主要把电能转化为内能，是利用电流热效应工作的，故B正确；C. 洗衣机工作时，主要把电能转化为机械能，不是利用电流热效应工作的，故C错误；D. 电风扇工作时，主要把电能转化为机械能，不是利用电流热效应工作的，故D错误。

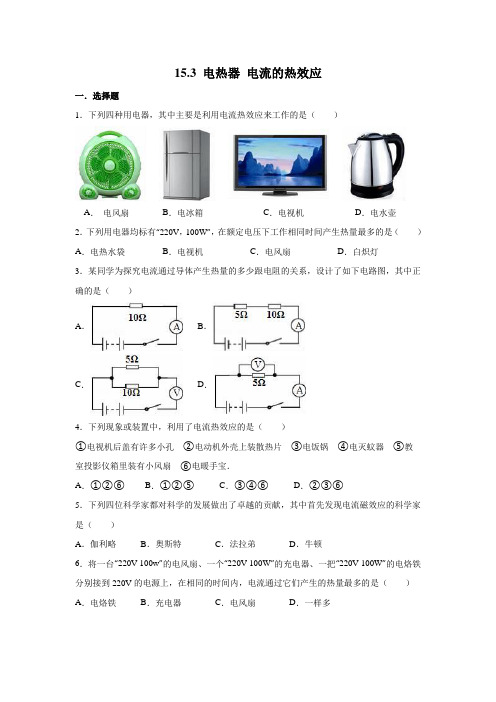

15.3 电热器电流的热效应
一．选择题
1．下列四种用电器，其中主要是利用电流热效应来工作的是（）
A．电风扇B．电冰箱C．电视机D．电水壶
2．下列用电器均标有“220V，100W”，在额定电压下工作相同时间产生热量最多的是（）A．电热水袋B．电视机C．电风扇D．白炽灯
3．某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是（）
A．B．
C．D．
4．下列现象或装置中，利用了电流热效应的是（）
①电视机后盖有许多小孔②电动机外壳上装散热片③电饭锅④电灭蚊器⑤教
室投影仪箱里装有小风扇⑥电暖手宝．
A．①②⑥B．①②⑤C．③④⑥D．②③⑥
5．下列四位科学家都对科学的发展做出了卓越的贡献，其中首先发现电流磁效应的科学家是（）
A．伽利略B．奥斯特C．法拉弟D．牛顿
6．将一台“220V 100w”的电风扇、一个“220V 100W”的充电器、一把“220V 100W”的电烙铁分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是（）A．电烙铁B．充电器C．电风扇D．一样多。

15.3 电热器电流的热效应一、选择题1．下列用电器中，利用电流热效应工作的是( )A．计算器B．电热水壶C．收音机D．电冰箱2．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为( )A．导线的绝缘皮隔热B．导线散热比电熨斗快C．导线的电阻远小于电熨斗电热丝的电阻D．通过导线的电流小于通过电熨斗的电流3．计算电流通过电风扇产生的热量，下列公式选用正确的是( )A．UIt B.U2 R tC．I2Rt D．前面三个都可以4．将规格都是“220 V 180 W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是 ( )A．电冰箱产生的热量最多B．电风扇产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多5．如图1所示为“探究焦耳定律”的实验装置．在两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高．下列说法正确的是( )图1A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法B．右侧电阻丝的阻值比左侧的小C．通过右侧电阻丝的电流比左侧的小D．该装置用于探究电流通过导体产生的热量与电阻的关系二、填空题6．某导体的电阻为20 Ω，当通过它的电流为 2 A时，则其 1 min内产生的热量为________J.7．通过110 Ω电阻丝的电流是2 A，产生8800 J的热量需要通电________s，这段时间电流做的功是________．8．一只标有“6 V 3 W”的小灯泡，接在电源电压为12 V的电路中，为使其正常发光，应________(选填“串”或“并”)联一个电阻(小灯泡灯丝电阻不变)，该电阻通电20 s 产生的热量是________J.9．如图2所示，小明在某商场乘坐自动扶梯上楼，自动扶梯由电动机带动匀速运动．电动机的电阻为R，两端的电压为U，工作电流为I，上楼时间为t.在此过程中，电动机消耗的电能为________，产生的热量为________．图210．如图3所示是“研究电流通过导体产生热量与导体电阻关系”的实验装置，两段阻值分别为R和2R的电阻丝浸没在质量、初温相同的煤油中，每个烧瓶里各插一支温度计，闭合开关．经过一段时间，两电阻丝产生热量的多少是通过________________________反映出来的；采用这种连接方式的目的是______________________．当开关闭合后，______(选填“R1”或“R2”)所在的瓶中温度计示数上升较快.图311．小明用如图4所示的装置探究电流产生的热量与电流的关系，锥形瓶内装有200 g 煤油，他先闭合开关，调节滑片P使电流表示数为0.5 A，记录到5 min内温度计示数升高了5 ℃，则煤油吸收的热量为________J；接着他调节滑片P使电流表示数发生改变，观察并记录______________温度计示数的变化．对比前后数据，可得出初步结论．利用该装置还可探究电流产生的热量与____________的关系．[c煤油＝2.1×103 J/(kg·℃)]图4三、实验探究题12．在“探究影响电流热效应的因素”实验中：(1)为了探究电热器产生的热量与电流的关系，小明设计了如图5甲所示的装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化来判断相同时间内不同电流产生的热量多少，这种研究方法叫__________．若他想让烧瓶内液体在短时间内温度变化更明显，应选用________(选填“煤油”或“水”)，理由：________________________________________________________________________ ________________________________________________________________________.图5(2)小明先测量烧瓶内液体的温度后，闭合开关，通电30 s再测量烧瓶内液体的温度，将得到的温度升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第2组数据．由此得出：同一导体，在通电时间相等时，电流________，产生的热量________．(3)若要探究电热器产生的热量与电阻的关系，应保持电流和通电时间相等，同时选择图乙中________(选填“A”或“B”)烧瓶与图甲中的烧瓶________(选填“串联”或“并联”).四、计算题13．某电热器上标有“220 V1500 W”字样，把它接在220 V的电路中，则该电热器正常工作时：(1)通过电阻丝的电流是多少？(2)电阻丝的电阻是多少？(3)电热器在30 min内产生多少焦耳的热量？14．如图6所示，电源电压不变．R1的阻值为20 Ω，R2的阻值为30 Ω，闭合开关S，电流表的示数为0.3 A，求：(1)电源电压U.(2)通电100 s电流通过电阻R2产生的热量．图6答案1．B 2．C 3．C 4．C 5.D 6．4800 7．20 8800 J 8．串 60 9．UIt I 2Rt10．温度计示数升高的多少 控制电流和通电时间相同 R 2 11．2.1×103 相同时间内 通电时间12．(1)转换法 煤油 煤油的比热容小，吸收相同的热量，等质量的煤油与水相比，煤油温度上升明显(2)越大(越小) 越多(越少) (3)B 串联13．(1)由P ＝UI 可得，通过电阻丝的电流：I ＝P U ＝1500 W 220 V ＝7511 A ≈6.8 A .(2)由P ＝U 2R 可得电热丝的电阻：R ＝U 2P ＝（220 V ）21500 W ＝48415Ω≈32.3 Ω.(3)方法一：电热器在30 min 内产生的热量：Q ＝I 2Rt ＝(7511 A )2×48415 Ω×30×60 s ＝2.7×106J .方法二：电热器工作时，将电能全部转化为内能，产生的电热等于电流做的功(消耗的电能)，所以Q ＝W ＝Pt ＝1500 W ×30×60 s ＝2.7×106J .14．(1)由电路图可知，R 1与R 2并联，因为并联电路中各支路两端的电压相等，所以根据欧姆定律可得，电源的电压：U ＝U 1＝I 1R 1＝0.3 A ×20 Ω＝6 V .(2)因为R 1、R 2并联，所以R 1、R 2两端的电压均等于电源电压，通过电阻R 2的电流为I 2＝U R 2＝6 V 30 Ω＝0.2 A ；通电100 s 电阻R 2产生的热量：Q 2＝I 22R 2t ＝(0.2 A )2×30 Ω×100 s ＝120 J .。

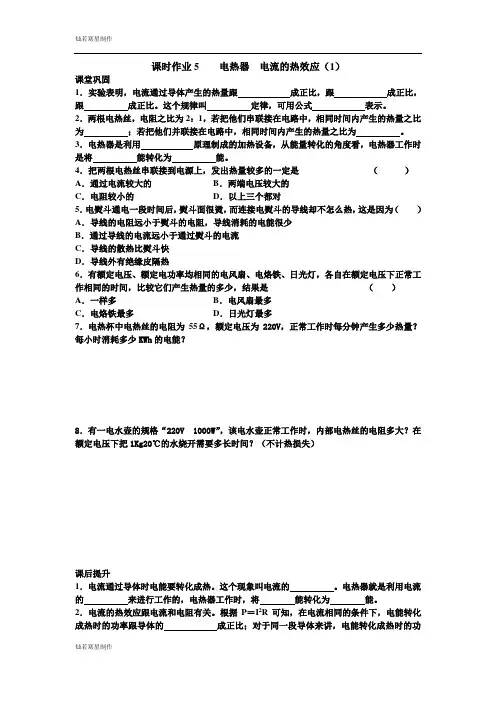

课时作业5电热器电流的热效应（1）课堂巩固1．实验表明，电流通过导体产生的热量跟成正比，跟成正比，跟成正比。

这个规律叫定律，可用公式表示。

2．两根电热丝，电阻之比为2：1，若把他们串联接在电路中，相同时间内产生的热量之比为；若把他们并联接在电路中，相同时间内产生的热量之比为。

3．电热器是利用原理制成的加热设备，从能量转化的角度看，电热器工作时是将能转化为能。

4．把两根电热丝串联接到电源上，发出热量较多的一定是（）A．通过电流较大的B．两端电压较大的C．电阻较小的D．以上三个都对5．电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为（）A．导线的电阻远小于熨斗的电阻，导线消耗的电能很少B．通过导线的电流远小于通过熨斗的电流C．导线的散热比熨斗快D．导线外有绝缘皮隔热6．有额定电压、额定电功率均相同的电风扇、电烙铁、日光灯，各自在额定电压下正常工作相同的时间，比较它们产生热量的多少，结果是（）A．一样多B．电风扇最多C．电烙铁最多D．日光灯最多7．电热杯中电热丝的电阻为55Ω，额定电压为220V，正常工作时每分钟产生多少热量？每小时消耗多少KWh的电能？8．有一电水壶的规格“220V 1000W”，该电水壶正常工作时，内部电热丝的电阻多大？在额定电压下把1Kg20℃的水烧开需要多长时间？（不计热损失）课后提升1．电流通过导体时电能要转化成热。

这个现象叫电流的。

电热器就是利用电流的来进行工作的，电热器工作时，将能转化为能。

2．电流的热效应跟电流和电阻有关。

根据P＝I2R可知，在电流相同的条件下，电能转化成热时的功率跟导体的成正比；对于同一段导体来讲，电能转化成热时的功率与成正比。

3．一只电热器接在照明电路中，5min产生的热量为2.64×105J，则通过该电热器的电流是A，电热器正常工作时的电阻是Ω。

4．阻值为R的电阻丝接到电压不变的电源中，4min可使一杯水烧开，现换用阻值为10R 的电阻丝，再接到此电源上，min可使同样的一杯水烧开。

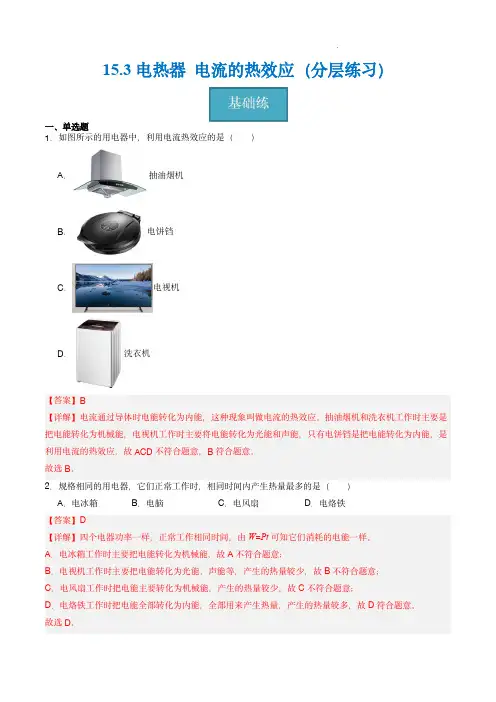

15.3电热器电流的热效应（分层练习）一、单选题1．如图所示的用电器中，利用电流热效应的是（）A．抽油烟机B．电饼铛C．电视机D．洗衣机【答案】B【详解】电流通过导体时电能转化为内能，这种现象叫做电流的热效应。

抽油烟机和洗衣机工作时主要是把电能转化为机械能，电视机工作时主要将电能转化为光能和声能，只有电饼铛是把电能转化为内能，是利用电流的热效应，故ACD不符合题意，B符合题意。

故选B。

2．规格相同的用电器，它们正常工作时，相同时间内产生热量最多的是（）A．电冰箱B．电脑C．电风扇D．电烙铁【答案】D【详解】四个电器功率一样，正常工作相同时间，由W=Pt可知它们消耗的电能一样。

A．电冰箱工作时主要把电能转化为机械能，故A不符合题意；B．电视机工作时主要把电能转化为光能、声能等，产生的热量较少，故B不符合题意；C．电风扇工作时把电能主要转化为机械能，产生的热量较少，故C不符合题意；D．电烙铁工作时把电能全部转化为内能，全部用来产生热量，产生的热量较多，故D符合题意。

故选D。

3．下列事例，属于防止电流热效应产生危害的是（）A ．电饭煲做米饭B ．电暖器取暖C ．电熨斗熨衣服D ．电脑办公时微型风扇工作【答案】D【详解】ABC ．电饭煲、电暖器、电熨斗都是利用电流的热效应制成的加热设备，工作时将电能转化为内能，都属于利用电流的热效应，故ABC 不符合题意；D ．电脑办公时微型风扇工作，可给电脑降温，是为了防止电热产生危害，故D 符合题意。

故选D 。

4．两个电阻并联，电阻之比是2:1，则相同时间内产生的热量之比为（）A ．2:1B ．1:2C ．1:1D ．4:1【答案】B【详解】由并联电路的电压特点可知，两电阻两端电压12U U U ，由2U Q t R可得相同时间内电流通过两电阻产生热量比2112221212U tQ R R U Q R t R 故B 符合题意，ACD 不符合题意。

故选B 。

5．如图所示，阻值为R 的电阻丝，用四种方法分别接在电压为U 或2U 的电源上。

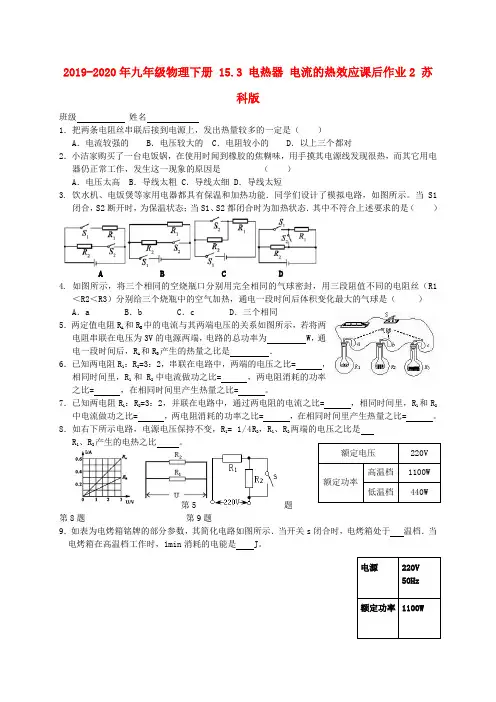

2019-2020年九年级物理下册 15.3 电热器 电流的热效应课后作业2 苏科版 班级 姓名 1．把两条电阻丝串联后接到电源上，发出热量较多的一定是（ ） A．电流较强的 B．电压较大的 C．电阻较小的 D．以上三个都对 2．小洁家购买了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，发生这一现象的原因是 （ ） A．电压太高 B．导线太粗 C．导线太细 D．导线太短 3. 饮水机、电饭煲等家用电器都具有保温和加热功能．同学们设计了模拟电路，如图所示。当S1闭合，S2断开时，为保温状态；当S1、S2都闭合时为加热状态．其中不符合上述要求的是（ ）

A B C D 4. 如图所示，将三个相同的空烧瓶口分别用完全相同的气球密封，用三段阻值不同的电阻丝（R1＜R2＜R3）分别给三个烧瓶中的空气加热，通电一段时间后体积变化最大的气球是（ ） A．a B．b C．c D．三个相同 5．两定值电阻RA和RB中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为 W，通电一段时间后，RA和RB产生的热量之比是 ． 6．已知两电阻R1：R2=3：2，串联在电路中，两端的电压之比= ，相同时间里，R1和R2中电流做功之比= ，两电阻消耗的功率之比= ，在相同时间里产生热量之比= 。 7．已知两电阻R1：R2=3：2，并联在电路中，通过两电阻的电流之比= ，相同时间里，R1和R2

中电流做功之比= ，两电阻消耗的功率之比= ，在相同时间里产生热量之比= 。

8．如右下所示电路，电源电压保持不变，R1= 1/4R2，R1、R2两端的电压之比是 R1、R2产生的电热之比 。

第5题 第8题 第9题 9．如表为电烤箱铭牌的部分参数，其简化电路如图所示．当开关s闭合时，电烤箱处于 温档．当电烤箱在高温档工作时，1min消耗的电能是 J。

额定电压 220V 额定功率 高温档 1100W 低温档 440W
