综合管沟

2. 综合管沟的优缺点2.1综合管沟的优点（1）统一规划、设计、建设和运营管理。

综合管沟能按照远期城市规划容量，对各种管线进行统一规划，更好地满足管线发展的需要。

统一规划，可以较好地协调各种管线的设计布置，并能统一设计、建设和运营管理，避免各部门管理相冲突。

（2）能更有效地利用城市地下空间，节约资源。

随着社会的发展，城市用地日趋紧张，而电力、通信等各种市政管线却日益增多。

对于有限的地下空间，管线直埋的敷设方式在许多情况下不能满足管线埋设的条件及间距，故此，很多时候需要增加用地，而由于征地问题又会促使管线绕到而行，增加了管线的投资。

综合管沟恰恰解决这一问题——管线在地下集中布置，紧凑合理，能在有限的地下空间有序地敷设各种管线，避免管线迂回布置，从而节约了用地，节约了资源。

（3）避免道路重复“开膛破肚”，减少事故发生，延长管线寿命。

据资料统计，国内城市中每年因施工产生的地下管线事故，造成的直接经济损失约50亿元，间接经济损失约400亿元，还有由此产生极为严重的“扰民”现象。

建设综合管沟，方便各种管线的维修、更换、增容和集中管理，减少各种管线的维修、更换、增容造成的反复修建道路造成交通混乱的局面，减少事故的发生；减少管线故障对其他管线的影响，延长各种管线的寿命。

（4）社会综合成本低。

由于综合管沟要统一规划、设计、建设，综合管沟的建设，比各种管线独立铺设的一次性投资大。

如果单纯从综合管沟的单项投资成本来看的确较高，但综合社会成本却十分合算。

有机构统计，我国台湾的信义6.5公里共同沟比单项建设多投资5亿元台币，但75年间产生的效益却有2337亿元台币(包括堵车、肇事等社会成本的降低、道路及管线维修成本的减少等)，这笔30多倍的收益其实是相当合算的。

（5）抵御冲击荷载，具有防灾性能。

把各种管线集中于综合管沟，可以提高城市的综合防灾能力，避免风、雨、火等灾害造成的危害。

2.2综合管沟的缺点（1）各种管线协调难度大。

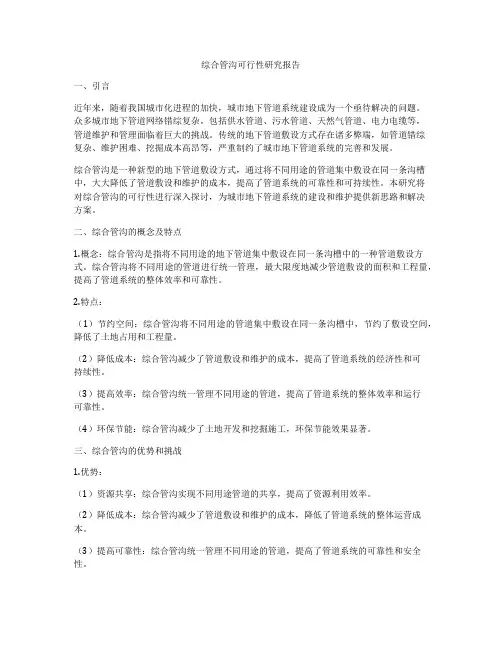

综合管沟可行性研究报告一、引言近年来，随着我国城市化进程的加快，城市地下管道系统建设成为一个亟待解决的问题。

众多城市地下管道网络错综复杂，包括供水管道、污水管道、天然气管道、电力电缆等，管道维护和管理面临着巨大的挑战。

传统的地下管道敷设方式存在诸多弊端，如管道错综复杂、维护困难、挖掘成本高昂等，严重制约了城市地下管道系统的完善和发展。

综合管沟是一种新型的地下管道敷设方式，通过将不同用途的管道集中敷设在同一条沟槽中，大大降低了管道敷设和维护的成本，提高了管道系统的可靠性和可持续性。

本研究将对综合管沟的可行性进行深入探讨，为城市地下管道系统的建设和维护提供新思路和解决方案。

二、综合管沟的概念及特点1.概念：综合管沟是指将不同用途的地下管道集中敷设在同一条沟槽中的一种管道敷设方式。

综合管沟将不同用途的管道进行统一管理，最大限度地减少管道敷设的面积和工程量，提高了管道系统的整体效率和可靠性。

2.特点：（1）节约空间：综合管沟将不同用途的管道集中敷设在同一条沟槽中，节约了敷设空间，降低了土地占用和工程量。

（2）降低成本：综合管沟减少了管道敷设和维护的成本，提高了管道系统的经济性和可持续性。

（3）提高效率：综合管沟统一管理不同用途的管道，提高了管道系统的整体效率和运行可靠性。

（4）环保节能：综合管沟减少了土地开发和挖掘施工，环保节能效果显著。

三、综合管沟的优势和挑战1.优势：（1）资源共享：综合管沟实现不同用途管道的共享，提高了资源利用效率。

（2）降低成本：综合管沟减少了管道敷设和维护的成本，降低了管道系统的整体运营成本。

（3）提高可靠性：综合管沟统一管理不同用途的管道，提高了管道系统的可靠性和安全性。

（4）方便维护：综合管沟统一管理管道，便于管道维护和修理，提高了管道系统的可持续性。

2.挑战：（1）技术难题：综合管沟需要解决不同用途管道的共存问题，对技术要求较高。

（2）管理困难：综合管沟需要统一管理各类管道，对管道维护和管理提出更高要求。

市政综合管沟工程设计概况市政综合管沟工程设计是指在城市道路、街巷、广场等场地中，对排水管网、给水管网、电力供应、通信网络、燃气管网等多个市政基础设施进行统一规划和设计，将各种管线整合在同一管沟内，提高空间利用效率，降低建设和维护成本，保障城市基础设施的正常运行。

1.选址：市政综合管沟应选择在相对空旷、较少建筑物和地下设施的区域，避免影响城市道路交通和周边居民生活。

同时，要考虑地下管道交叉、接驳点、便捷施工、维修等因素。

2.布局设计：根据管线的种类和要求，设计师需要合理布局管道的位置和方向，使各种管线能够顺利通行且便于维护。

通常情况下，给水管道位于上部，排水管道位于下部，其他管道如电力、通信、燃气等位于中部。

3.管道选择和尺寸确定：根据市政基础设施的需求和预测未来的扩展，确定管道的种类和尺寸。

通常情况下，给水管道常使用钢管或塑料管，排水管道常使用混凝土管或塑料管，电力、通信、燃气等管道则根据需求选择各自合适的材质和规格。

4.安装和连接方式：市政综合管沟工程中，各种管道需要安装和连接起来，形成完整的管网。

安装和连接方式有直接埋设、开挖沟槽、穿越隧道、跨越桥梁等多种，具体方法需要根据地质条件和实际情况进行选择。

5.设施设置：在市政综合管沟工程设计中，需要设置检查井、阀门、减压阀、消防栓等设施，以方便管理和维护。

检查井是对各种管线进行检查、维修和清理的重要设备，阀门用于进行各种管道的控制和调节。

6.管沟保护措施：市政综合管沟的设计应考虑到地下水位、土壤条件、地震地质等因素，采取合适的保护措施，以确保管道的安全运行。

如设置排水系统、加固管道支撑结构等。

市政综合管沟工程设计的目标是提高城市管网的协同效应，降低管线敷设和运行的成本，减轻对城市地表的影响，提高城市基础设施的稳定性和可靠性。

通过市政综合管沟的设计，可以提高城市交通的通行能力，提升城市形象，为城市的可持续发展提供保障。

一、综合管沟简介1.综合管沟的设置及断面尺寸的确定1.1综合管沟的设置城市综合管沟，又称共同沟，是指将设置在地面、地下或架空的各类公用管线集中容纳于一体，并留有供检修人员行走通道的隧道结构。

即在城市地下建造一个隧道空间，将市政、电力、通讯、热力、给排水等各种管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、设计、建设和管理，彻底改变以往各个管道各自建设、各自管理的零乱局面。

综合管沟一般设置在交通运输繁忙或工程管线设施较多的机动车道、城市主干道以及配合兴建地下铁道、立体交叉等工程地段；不宜开挖路面的路段；广场或主要道路的交叉处；需同时敷设两种以上工程管线及多回路电缆的道路；道路与铁路或河流的交叉处；道路宽度难以满足直埋敷设多种管线的路段。

我院认为，城市道路下综合管沟干线要求路宽不小于30米，支线要求人行道路宽4米以上。

综合管沟内一般敷设通信电缆管线、低压配电电缆管线、给水管线、热力管线、雨污水排水管线。

综合管沟内相互免干扰的工程管线可设置在管沟的同一个小室；相互有干扰的工程管线应分别设在管沟的不同小室。

通信电缆管线与高压输电电缆管线必须分开设置；给水管线与排水管线可在综合管沟一侧布置，排水管线应布置在综合管沟的底部。

工程管线干线综合管沟的敷设，应设置在机动车道下面，其覆土深度应根据道路施工、行车荷载和综合管沟的结构强度以及当地的冰冻深度等因素综合确定；敷设工程管线支线的综合管沟，应设置在人行道或非机动车道下，其埋设深度应根据综合管沟的结构强度以及当地的冰冻深度等因素综合确定。

1.2 断面尺寸的确定在确定综合管沟断面尺寸时，首先应确定设置在此段管沟内管线的种类、数量，然后根据管线种类、管径大小、管线坡度要求、管理便利等因素来布置。

原则上应尽可能地把同性质的管线布置在同一侧；当管线种类较多时应把电缆、控制、通信线路设在上侧；横穿管廊的管线应尽量走高处，以不妨碍管沟内通行为准；管线之间的上下间距及左右间距应满足规范要求；当断面受限制不可能加大而管线又太多布置不开时，可将小口径管线并列布置，中间留出一定的人行通道宽度。

综合管沟维修施工方案一.项目概况本项目为某城市综合管沟维修工程，综合管沟位于城市主干道下方，总长约5公里，截面尺寸为宽3米、高2.8米。

综合管沟内敷设了电缆、通信、给排水、燃气等管线，是城市基础设施的重要组成部分。

由于使用年限较长，部分区段出现结构老化、渗漏等问题，为保证城市基础设施的正常运行，现对综合管沟进行维修。

二.编制依据1.《城市综合管沟设计规范》；2.《建筑工程施工质量验收统一标准》；3.《建筑基坑支护技术规范》；4.《城市道路照明设计标准》；5.《城市给排水管道工程施工及验收规范》；6.《城市燃气管道工程施工及验收规范》；7.《电力电缆工程施工及验收规范》；8.《施工现场临时用电安全技术规范》；9.项目施工图纸及说明书。

三.施工组织设计1.施工总体布局（1）施工区域划分：根据综合管沟的实际情况，将施工区域划分为若干个区段，每个区段设置专门的施工班组，负责相应区段的维修工作。

（2）施工临时设施：在施工现场设置临时办公室、材料仓库、工具房、休息室等临时设施，以满足施工需求。

（3）施工交通组织：合理规划施工期间的交通路线，确保施工材料、设备、人员安全有序地进入施工现场。

2.施工人员组织（1）人员配置：根据施工需求，合理配置各专业施工人员，包括项目经理、施工员、安全员、质量员、材料员、机修工等。

（2）人员培训：对施工人员进行专业技能和安全知识培训，确保施工人员具备相应的操作技能和安全生产意识。

（3）人员管理：建立健全人员管理制度，明确各岗位职责，确保施工过程中的协调配合。

3.施工进度计划根据施工区段划分和工程量，制定合理的施工进度计划，确保维修工程按时完成。

4.施工质量保证措施（1）施工前，对施工图纸进行会审，明确施工要求和质量标准。

（2）施工过程中，严格执行国家、行业和地方的施工质量验收标准，确保工程质量。

（3）加强施工过程质量控制，实行质量员跟班制度，及时发现问题，督促整改。

四.施工工艺1.综合管沟维修工艺流程：拆除原有设施→清理沟槽→修补损坏部位→加固结构→恢复管线→回填土方。

关于综合管沟的探讨随着城市的快速发展，结合现代科技的运用，综合管沟工程应运而生。

在现代小区的外网工程建设中，虽然初步投资巨大，但考虑长远发展，很多开发商都采纳了室外综合管沟的管线敷设方式。

下面，就给大家介绍一下什么是综合管沟。

综合管沟通常指的是在城市地下建造的市政公用隧道空间，将电力、通信、供水等市政公用管线，根据规划的要求集中敷设在一个构筑物内，实施统一规划、设计、施工和管理。

采用在施工现场支模并整体浇筑混凝土的方法施工时，叫做现浇综合管沟；采用预制拼装工艺施工的叫预制综合管沟。

综合管沟内也涉及防火分区与防火间距的概念，防火分区就是在综合管沟内部采用防火墙、防火包(用于防火封堵又易作业的膨胀式柔性枕袋状耐火物)等防火设施分隔而成，能在一定时间内防止火灾向其余部分蔓延的局部空间。

防火间距指的是防止着火建筑的辐射热在一定时间内引燃相邻建筑，且便于消防扑救的间隔距离。

由于城市道路下地下空间资源的紧张，已有大量的地下构筑物占用了有限的空间，因而在局部地段，可以缩小净空高度或用排管敷设，排管就是按规划电缆根数开挖壕沟一次建成多孔管道的地下构筑物。

排管与管线引出段有很大的不同，管线引出段是综合管沟的内部管线和外部直埋管线相衔接的部位。

另外，与综合管沟密不可分的名词还有投料口和通风口，投料口就是将各种管线和设备吊入综合管沟内而在综合管沟上开设的洞口；通风口是为满足综合管沟内空气质量及消防救援等要求而开设的洞口。

那么，综合管沟的主体工程与一般的建筑有什么不同呢，根据《建筑结构可靠度设计统一标准》（GB50068-2001）1.04、1.05条规定，普通房屋和构筑物的结构设计使用年限按照50年设计，纪念性建筑和特别重要的建筑结构，设计年限按照100年考虑。

综合管沟工程作为城市生命线工程，一般情况下结构设计年限为50年，对于大型城市的重要综合管沟工程，结构设计年限可提高到100年。

一般的地下工程采用钢筋混凝土结构形式，由于工程建设场地的地下水位较高，应采用防水混凝土以保证结构的自防水性能，考虑到综合管沟的埋设深度较浅，采用S6抗渗等级的防水混凝土即可。

综合管沟
随着近几年市政设施水平的提高，工程管线的种类大大增加，但工程管线的检查、维修过程中暴露出来的问题日益增多，困扰广大市民的正常生产、生活。

城市综合管沟，是指将各类城市工程管线集中容纳于一体，并留有供检修人员行走通道的隧道结构。

即在城市地下建造一个隧道空间，将给水、燃气、电力、通讯等各种管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、设计、建设和管理，彻底改变以往各个管道各自建设、各自管理的零乱局面。

因此，建设地下综合管沟，采取科学的方法对地下管线进行统筹管理，是城市地下管线更好地发挥其市政基础设施作用的一个重要保证，也符合益阳东部新区“两型社会”示范区的规划要求。

益阳东部新区结合城市道路的规划和建设，在内外环线及鱼形山大道敷设综合管沟。

管道系统包括：自来水、燃气、中水、电力、通讯、移动、联通、电信、热力、强弱电、广电等。

管沟横切面为3m ×2.8m，总长42.9公里，预计总投资2.5亿元。

综合管沟可以避免由于敷设和维修地下管线频繁挖掘道路而对交通和居民出行造成影响和干扰；能降低路面翻修的费用和工程管线的维修费用；保持路面的完整性和各类管线的耐久性；便于各种管线的敷设、增减、维修和日常管理；能够有效利用道路下的空间，节约城市用地；能够减少道路的杆柱及各种管线的检查井、室等，美化城市的景观；由于架空管线一起出入地，能够减少架空线与绿化的矛盾。

综合管沟施工方案一、施工前准备1.1确定设计方案和综合管沟的位置、尺寸和深度。

1.2采购和准备所需的施工材料，如钢筋、砼、管材等。

1.3制定施工计划，确定施工队伍的人员配置及施工进度。

1.4清理施工区域，清除障碍物和垃圾。

二、施工方法和工序2.1地面标志和测量施工前先在施工区域进行地面标志，确保施工的准确位置和尺寸。

然后进行测量，确定综合管沟的深度和斜度。

2.2开挖土方按照设计要求和标志线，在施工区域开挖土方，确保综合管沟的尺寸和深度符合设计要求。

2.3钢筋加工和安装根据设计要求，对需要加固的部位进行钢筋加工并安装。

钢筋的加工和安装应符合相关标准和规范。

2.4砼浇筑在钢筋安装完成后，进行砼浇筑。

浇筑前应进行湿润处理，将浇筑面积分段进行浇筑，确保浇筑质量和硬化均匀。

2.5管道安装待砼块硬化后，开始进行管道的安装。

根据设计要求，安装预埋管道并进行连接。

管道连接处应采用合适的密封材料。

2.6砼面修整管道安装完成后，对砼面进行修整。

修整后的砼面应平整、光滑，并符合设计要求。

2.7回填土方待砼面修整完成后，开始回填土方。

土方回填时应进行分层回填，每一层要进行压实处理，确保回填土方的稳定性和密实性。

2.8绿化和修复土方回填完成后，对施工区域进行绿化和修复。

根据需要，进行补植、平整和铺设草皮等工作，使施工区域恢复原貌。

三、安全措施3.1施工现场要设立明显的警示标志和围挡，禁止无关人员进入施工区域。

3.2施工人员应穿戴好个人防护用品，如头盔、安全鞋、安全带等。

3.3施工人员应接受相关安全培训，掌握施工操作规程和急救知识，加强施工安全意识。

3.4施工设备应按规定进行定期检查和维护，确保其安全可靠。

3.5施工过程中应及时清理施工现场的杂物和垃圾，以防造成安全隐患。

四、质量控制4.1施工人员应严格按照设计要求和施工规范进行施工。

4.2施工过程中，要进行必要的施工记录和质量检查，及时纠正和处理施工中的质量问题。

4.3施工结束后，进行工程验收，确保施工质量符合相关标准和规范。

综合管廊(管沟)节段拼装施工方案在城市基础设施建设中，综合管廊(管沟)的建设已经成为一种趋势。

综合管廊是指在城市地下埋设的，为各种管线提供统一的通道。

它为城市发展提供了便利，减少了对地面资源的占用，提高了城市的环境整体性。

而要实现综合管廊的建设，首要的工作之一就是管廊的节段拼装施工。

管廊的节段拼装施工是整个管廊建设中的关键环节之一。

合理的施工方案可以提高施工效率，确保管廊的质量，在建设过程中减少不必要的损耗。

下面将介绍一种综合管廊(管沟)节段拼装施工方案。

施工准备在进行管廊的节段拼装之前，需要进行充分的施工准备工作。

首先需要制定施工方案，明确各个工序的具体要求和流程。

其次，需要对施工现场进行勘察，确保施工区域的平整度，并对现场进行必要的清理工作。

同时，要做好安全防护工作，确保施工过程中不发生安全事故。

施工流程1. 地面准备工作在施工现场确定好管廊的位置和布置，并进行地面的清理工作，确保施工现场的平整度。

同时，根据设计图纸标记出管廊的具体位置和尺寸。

2. 管廊节段制作根据设计要求，制作好管廊的节段。

在制作过程中要确保节段的尺寸准确，材料质量可靠，以保证节段的拼装质量。

3. 节段拼装将制作好的管廊节段按照设计要求进行拼装。

在拼装过程中要注意对节段的连接紧固，保证节段的稳固性。

4. 管道铺设在管廊的节段拼装完成后，进行管道的铺设工作。

在铺设管道时，要确保管道的连接紧密，避免管道发生漏水等问题。

5. 检测验收在管道铺设完成后，依据相关标准对管道进行检测验收工作，确保管道的质量和安全性。

施工注意事项•在进行管廊节段拼装施工时，要确保施工现场的通风良好，并做好防护措施，避免出现安全事故。

•在管廊节段拼装的过程中，要确保节段的尺寸准确，避免在拼装过程中出现缝隙或错位问题。

•在管道的铺设过程中，要注意管道的坡度和走向，确保管道的排水畅通。

通过本文介绍的综合管廊(管沟)节段拼装施工方案，可以有效提高管廊建设的效率和质量，确保城市基础设施的可靠性和稳定性。
