精密空调技术参数及功能要求 一 、机房专用空调机组的机组性能： (一

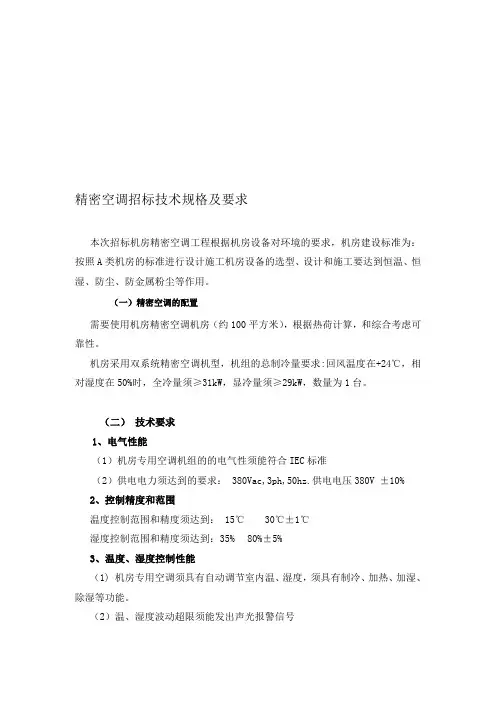

精密空调招标技术规格及要求本次招标机房精密空调工程根据机房设备对环境的要求，机房建设标准为：按照A类机房的标准进行设计施工机房设备的选型、设计和施工要达到恒温、恒湿、防尘、防金属粉尘等作用。

（一）精密空调的配置需要使用机房精密空调机房（约100平方米），根据热荷计算，和综合考虑可靠性。

机房采用双系统精密空调机型，机组的总制冷量要求:回风温度在+24℃，相对湿度在50%时，全冷量须≥31kW，显冷量须≥29kW，数量为1台。

（二）技术要求1、电气性能（1）机房专用空调机组的的电气性须能符合IEC标准（2）供电电力须达到的要求： 380Vac,3ph,50hz.供电电压380V ±10%2、控制精度和范围温度控制范围和精度须达到： 15℃ 30℃±1℃湿度控制范围和精度须达到：35% 80%±5%3、温度、湿度控制性能（1) 机房专用空调须具有自动调节室内温、湿度，须具有制冷、加热、加湿、除湿等功能。

（2）温、湿度波动超限须能发出声光报警信号4、机组性能（1) 须达到采用风冷的冷却方式。

（2) 须采用下送风上回风方式。

（3) 单台机组的循环风量：为保证机房的温湿度均匀性及洁净度，选用机组风量须≥9500m3/h（4）须具有高效节能性，机组应具有较高的能效比：选用的双系统精密空调的压缩机能效比须≥4.4（全冷量÷压缩机输入功率）（5）机组须具有通过改变蒸发器蒸发面积的方式进行强制除湿运行功能。

（6）选用的机房精密空调须为双系统：即两个压缩机、两个室外机、两套制冷循环管路和两套电路控制，每个系统须可以自动切换成双系统同时工作和单系统独立工作，维护一台系统时另一台系统正常工作，做到不停机维护(7) 单台机组的机外余压：为保证机房地板下静压值，单台机组的机外余压须为75Pa（8）须采用带有全封闭加湿罐的电极式加湿器，以确保水源在加湿过程中不接触机房空气，避免因接触空气而产生滋生细菌和霉菌，污染机房环境。

一、精密空调技术要求1.机房专用空调的制冷型式机房专用空调机组采用的制冷型式为风冷型，每台机组含有一套制冷循环系统,每台机组含有一台压缩机。

2.机房专用空调的送风型式机房专用空调机组采用上前送风的送风型式，并采用独立的风机系统，风机的电机和风扇数量一致；为提高风机效率及可靠性，应采用AC后倾风机。

风机应能够方便的从机组正面取出进行现场维修,提高系统的可维护性。

3.机房专用空调的节能性机房专用空调机组采用高效压缩机、大面积换热器、高效节能风机，以确保机组高效运行。

在24C∕50%RH工况下，能效比＞3∙1W∕W;4.机房专用空调的蒸发器机房专用空调机组采用大面积uΓ型蒸发器，蒸发器迎风面积＞0.55次并应采用内螺纹紫铜管、亲水开窗铝箔结构，增强换热效率。

5.机房专用空调的膨胀阀机房专用空调机组采用电子膨胀阀控流，以适应环境以及热负荷的变化。

6.机房专用空调的加热性能机房专用空调机组应具备电子再热器，为提高加热器的效率和安全性，应采用PTC 电加热器，可依据再加热需求输出合适的加热量，确保机房环境的稳定、节能。

7.机房专用空调的加湿性能机房专用空调机组采用高效节能的电极式加湿器。

8.机房专用空调的空气洁净度机房专用空调机组应安装专业空气过滤器，空气过滤器应便于更换。

9.机房专用空调系统应具有高可靠性，要求机组平均无故障时间MTBF＞10万小时。

10.机房专用空调机组应为环保机型，应采用R410A环保制冷剂，并在出厂前预充好整机运行所需的制冷剂。

11.机房专用空调的电气性能1)输入电压允许波动范围：380V±10%2)频率：50HZ±2HZ12.机房专用空调机组应能适应室外环境温度-20t~+45P,如选配低温运行组件，应能适应室外环境温度-40℃~+45℃。

13.机房专用空调的温度、湿度控制性能D机房专用空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。

2）温度调节范围：+17o C→30o C3）温度调节精度：±1℃,温度变化率＜5℃/小时4）湿度调节范围：20%~80%RH1）湿度调节精度：±5%RH2）温、湿度波动超限应能发出报警信号14.机房专用空调的控制系统D采用多行中英文1CD液晶显示屏，可显示机房内主要参数（温度、湿度）。

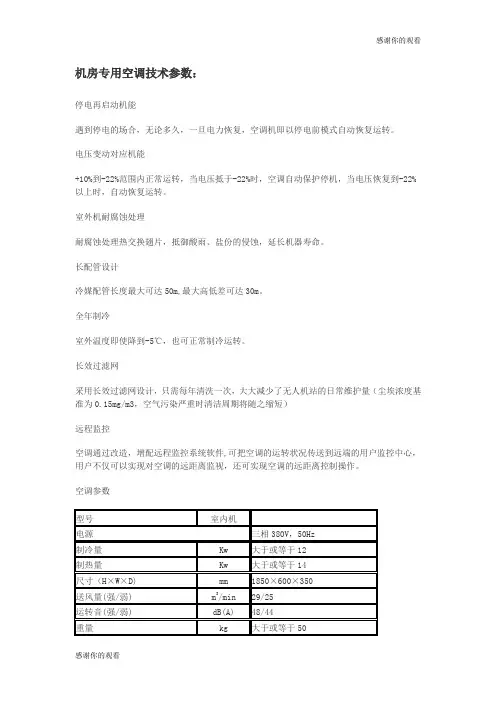

机房专用空调技术参数：
停电再启动机能
遇到停电的场合，无论多久，一旦电力恢复，空调机即以停电前模式自动恢复运转。

电压变动对应机能
+10%到-22%范围内正常运转，当电压抵于-22%时，空调自动保护停机，当电压恢复到-22%以上时，自动恢复运转。

室外机耐腐蚀处理
耐腐蚀处理热交换翅片，抵御酸雨、盐份的侵蚀，延长机器寿命。

长配管设计
冷媒配管长度最大可达50m,最大高低差可达30m。

全年制冷
室外温度即使降到-5℃，也可正常制冷运转。

长效过滤网
采用长效过滤网设计，只需每年清洗一次，大大减少了无人机站的日常维护量（尘埃浓度基准为0.15mg/m3，空气污染严重时清洁周期将随之缩短）
远程监控
空调通过改造，增配远程监控系统软件,可把空调的运转状况传送到远端的用户监控中心，用户不仅可以实现对空调的远距离监视，还可实现空调的远距离控制操作。

空调参数
注:1.能力测定条件:
①.制冷能力基于室内温度27℃ CDB,19CWB,室外温度35℃ CDB.冷媒配管长度为5m.
②.制热能力基于室内温度20℃ CDB,室外温度7℃ CDB,6℃ CWB.冷媒配管长度为5m.
2.冷媒配管的允许长度:全长50M,高低差30M(全长超过5M时需另外充填冷媒).
机房专用空调服务要求：
机房专用空调保修期为2年。

机房专用空调合同签订以后供货方应当运输到成都市区内指定地点和楼层，开箱验收合格后，需包安装调测合格。

机房空调参数、维保及空调制造商资质要求投标企业所投空调参数、维保服务及空调制造商须满足以下条件要求。

一、标保一机房精密空调要求机房空调主要参数要求：★1、机组采用下送风上回风的气流组织形式，制冷量≥17.0KW（工况条件：24℃-50%RH），显冷量≥15.5KW，机组显热比≥0.91；2、加湿量≥5KG/H，加热量≥6KW；★3、EC风机设计,风量≥5000m³/h；★4、机组采用“V”型大面积蒸发器，保障换热效率；安装有智能除湿装置，以减少空气过冷及热补偿的能量损失；★5、过滤网等级G4；★6、空调质保期2年。

机房空调其他要求：1、机组的工作环境：机组的的电气性能符合IEC标准，工作电压允许波动范围： 380V +10% ，工作频率：50HZ ± 3HZ ，温度范围：-40℃-50℃★2、温度、湿度控制性能：应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能；温度调节范围：+17℃～ +32℃，温度调节精度：±1℃，湿度调节范围：30% ～ 80%RH，湿度调节精度：±5%RH ，温、湿度波动超限应能发出报警信号3、机组结构采用钢结构框架，优质钢材面板，面板内部贴隔音隔热防火保温棉，机组具有高可靠性，系统按照365天*24小时连续工作要求设计,要求机组平均无故障时间MTBF≥10万小时。

4、室外风机应可根据室外温度无极调速，减少风机能耗，机组的室内风机系统应能够方便的从机组正面取出进行现场维修,提高系统的可维护性。

机组要具备强大的监控功能，应支持RS-485通讯接口和以太网接口，支持WEB网页方式访问机组等。

机组要具备强大的保护功能，系统保护应标配相序保护、过欠压保护、缺相保护，可选配浪涌保护、相序容错、漏水报警等功能；部件保护应标配压缩机保护，风机告警，温湿度传感器失效、加湿器保护、加热器保护、过滤网堵塞告警等；机组应具有自动保护，自动恢复，自动重启动等功能。

精密空调技术参数
精密空调技术参数
依据机房建设规范《数据中心设计规范》GB50174-2017及机房现场环境对机房精密空调作如下参数要求：
1、精密空调单台制冷量250kW,风量N13000m3∕h,加湿器N5kg∕h,加热功率≥9kW,下送上回的方式，设备尺寸符合现场搬运及安装的条件。

2、精密空调的输入电压允许波动范围：380V+10%,频率：50Hz±2Hz；
3、精密空调温度调节范围：+18o C-+45o C,温度调节精度：±2°C；湿度调节范围：20%-70%RH,湿度调节精度：±5%RH,同时设备的温、湿度波动超限应能发出报警信号；
4、精密空调应能应解决机房的高显热量负荷，24o C∕45%RH工况下显热比20.90；
5、精密空调标配RS485接口。

可选配以太网接口，支持SNMP 及ModbUS协议,设备显示面板或表头显示值应与从通信接口读出的三遥量值保持一致；
6、精密空调采用多级密码权限、专家系统自检诊断功能；具有图形显示机组内各组件的运行状态的功能，具有大容量的故障报警记录储存的功能，存储历史告警功能，机组应具有过压、欠压等报警及故障诊断、告警记录功能、自动保护、自动恢复及自动重启动等功能；。

精密空调技术要求一、机房精密空调1、主要工程：机房空调设备及空调室内、室外机的就位安装；冷媒管道铺设；与环境监控相关的通讯卡、通讯软件；空调系统内部电源电缆的铺设；空调系统的调试，保障空调正常运行。

2、其他方面：负责上述系统设备材料的采购、安装调试和联调，系统内外接口的协调与落实、系统维护、商务标书规定的其他工作。

负责与机房相关的各项工程协调与配合。

3、制造商能够实现快速响应。

（二）技术要求：机房各精密空调分区内均安装大量重要设备，对机房环境要求很高，室内温度、相对湿度、噪声、压力、洁净度等参数应保持在允许的波动范围内。

具体技术要求应符合《电子信息系统机房设计规范》（GB 50174-2008）的规定。

为满足所有机房整体制冷要求特选用8台总冷量≧80KW的智能双循环节能机房专用空调、2台总冷量大于40KW的机房精密空调、5台VRV嵌入式空调（一拖二）。

设备配置数量及参数详见配置表。

1、机械性能1）外观工艺：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理；2)结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整接插件牢固；进出线符合工程需要；具备抗震措施；3）能为日常操作及维修提供方便性和安全性；4）标牌、标记：应平整清晰；5）设备尺寸要求：根据机房实际情况。

2、电气性能机房专用空调机组的电气性能应符合IEC标准：1)输入电压允许波动范围：380V +15% ~ -10%2)频率：50Hz ± 2Hz3、机组适应的运行环境室外温度：-10℃~ +50℃湿度：≤95%RH机组应说明采取的相应措施，以达到在冬季超低温的突变天气状况下，设备能正常运行的手段。

4、温度、湿度控制性能1) 能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能；2）温度调节精度：±1℃；温度变化率< 5℃/小时；3）湿度调节范围：40% ~ 60%RH；4）湿度调节精度：±3 %RH ；温、湿度波动超限应能发出声光报警信号5、机组性能1) 80KW机房专用空调单机总冷量≧80KW,送风量≧21000m³/h2）40KW机房专用空调单机总冷量≧40KW,送风量≧10100m³/h3）送风方式：下送风（管道式）4) 机房专用空调应具有高效节能性：标准工况时机组能效比为EER>3.0，压缩机应具有较高的能效比，性能系数COP≥3.3。

机房精密空调主要技术参数及售后服务要求一、总体要求1、投标产品必须具有CCC认证证书，具有CQC颁发的中国节能产品认证证书（获证单位名称必须与生产企业名称一致）；具有机房空调系统发明专利证书、实用新型专利证书。

2、投标产品设备制造商必须具有ISO50001能效管理体系证书、ISO27001信息安全体系认证证书、CNAS中国国家实验室认可证书、中国制冷设备维修A类I级证书、机电安装工程施工总承包贰级证书、信息化工业化融合管理体系证书。

3、为确保投标产品长期良好的售后服务，投标产品品牌在省内需设有厂家直属的分公司及服务机构（需提供工商注册证明），投标人需提供设备制造商出具的针对本项目的授权函原件及售后维保服务承诺书。

二、技术要求1．机组数量单机冷量(KW)送风方式风量（m3/h）加热量（KW）加湿量（kg/h）室内机尺寸最大值（宽×深×高mm）2 ≥12.5 平面上送下回风≥3100 ≥4 ≥1.5 600×550×1900表一：选型技术明细表注：机组的制冷量是在室外环境温度35℃（干球温度），室内温度24℃，相对湿度50%的条件下测定的。

单台空调工程量：空调50米冷媒铜管，30米给排水，室内外机底座，制冷剂、空调输入主电缆50米，输入端配电改造，搬运就位，安装调试等一切费用。

2．机房专用空调机组的电气性能1)机房专用空调机组的的电气性能应符合IEC标准2)输入电压允许波动范围：380V +15% ~ -15%3)频率：50HZ ± 2HZ4)☆三相机组应具备缺相自动监测、保护、告警功能5)☆三相机组应具备相序错误自动切换，并保障正常工作功能3.机房专用空调机组的适应环境温度：室内 -10℃~ +30℃；室外 -30℃~ +45℃；湿度：≤95%RH运行环境应保障冬季室外温度-30℃以下，正常启动制冷、加热运行。

4. 机房专用空调机组的温度1) 机房专用空调应能按要求自动调节室内温度2) 温度调节范围：+17℃~ +28℃1)温度调节精度：±2℃（制冷量< 12.5KW）温度变化率< 5℃/小时±1℃（制冷量≥12.5KW）温度变化率< 5℃/小时2)温度波动超限应能发出报警信号5. 机房专用空调机组的机组性能1) ☆机房专用空调应有较大的送风量，风量不低于3100m3/h，室内机尺寸不大于600×550×1900（长x宽x高），请提供机组风量数据（数值请参考产品介绍中机型参数）2）机房专用空调应能应解决机房的高显热量负荷，具有高显热比，总冷量不低于12.5kW3)☆机房专用空调应具有高效节能性，压缩机选用具有较高的能效比的谷轮涡旋压缩机。

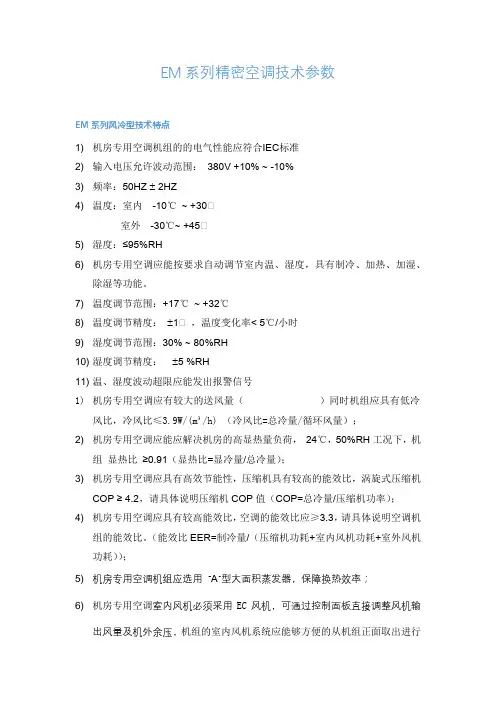

EM系列精密空调技术参数EM系列风冷型技术特点1) 机房专用空调机组的的电气性能应符合IEC标准2) 输入电压允许波动范围：380V +10% ~ -10%3) 频率：50HZ ± 2HZ4) 温度：室内-10℃~ +30℃室外-30℃~ +45℃5) 湿度：≤95%RH6) 机房专用空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。

7) 温度调节范围：+17℃~ +32℃8) 温度调节精度：±1℃，温度变化率< 5℃/小时9) 湿度调节范围：30% ~ 80%RH10) 湿度调节精度：±5 %RH11) 温、湿度波动超限应能发出报警信号1)机房专用空调应有较大的送风量（）同时机组应具有低冷风比，冷风比≤3.9W/(m³/h) （冷风比=总冷量/循环风量）；2) 机房专用空调应能应解决机房的高显热量负荷，24℃，50%RH工况下，机组显热比≥0.91（显热比=显冷量/总冷量）；3) 机房专用空调应具有高效节能性，压缩机具有较高的能效比，涡旋式压缩机COP ≥ 4.2，请具体说明压缩机COP值（COP=总冷量/压缩机功率）；4) 机房专用空调应具有较高能效比，空调的能效比应≥3.3，请具体说明空调机组的能效比。

（能效比EER=制冷量/（压缩机功耗+室内风机功耗+室外风机功耗））；5) 机房专用空调机组应选用“A”型大面积蒸发器，保障换热效率；6) 机房专用空调室内风机必须采用EC风机，可通过控制面板直接调整风机输出风量及机外余压，机组的室内风机系统应能够方便的从机组正面取出进行现场维修,提高系统的可维护性。

在高架地板高度≥400mm时，要求EC风机必须采用下沉式运行以提高风机效率；7)机房专用空调的加湿性能：应采用耗能低、卫生、安全、无粉尘二次污染的电极蒸汽加湿器，8)机房专用空调的加热性能：具备电再热器，加热系统应带过热保护装置；9) 机房专用空调的除湿性能：机组应具备快速除湿装置，在需要除湿运行时，机房专用空调应能够调整风速或关闭部分蒸发器面积，快速响应除湿要求，减少空气过冷及热补偿需求，降低机房专用空调除湿过程耗电量；10) 机房专用空调系统应采用更稳定可靠的热力式外平衡阀；11) 机房专用空调的空气洁净度：空气过滤器应符合美国ASHRAE52-76或Eurovent4-5标准，空气过滤器应便于更换，应保证机房的洁净度达到A级机房的要求(直径大于0.5μm 的灰尘粒子浓度≤18000 粒/L)；12) 机房专用空调系统应采用R22制冷剂，在需要时可采用环保制冷剂R407C，使用R407C制冷剂的制冷效率的降低不应超过原制冷量的5%。

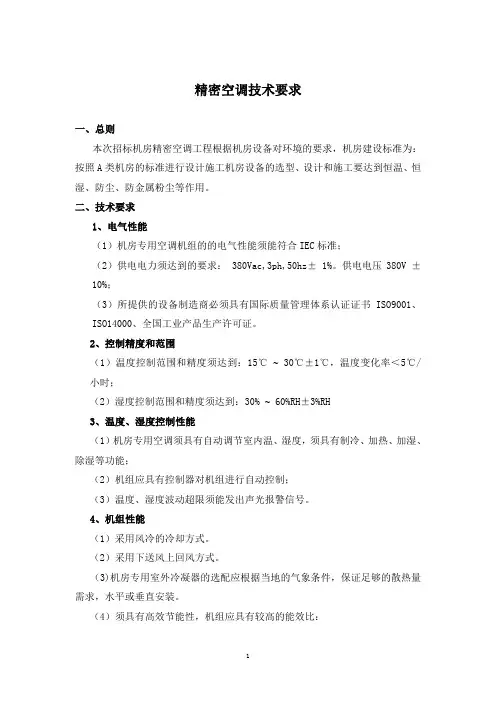

精密空调技术要求一、总则本次招标机房精密空调工程根据机房设备对环境的要求，机房建设标准为：按照A类机房的标准进行设计施工机房设备的选型、设计和施工要达到恒温、恒湿、防尘、防金属粉尘等作用。

二、技术要求1、电气性能（1）机房专用空调机组的的电气性能须能符合IEC标准；（2）供电电力须达到的要求： 380Vac,3ph,50hz± 1%。

供电电压380V ±10%；（3）所提供的设备制造商必须具有国际质量管理体系认证证书ISO9001、ISO14000、全国工业产品生产许可证。

2、控制精度和范围（1）温度控制范围和精度须达到：15℃~ 30℃±1℃，温度变化率＜5℃/小时；（2）湿度控制范围和精度须达到：30% ~60%RH±3%RH3、温度、湿度控制性能（1）机房专用空调须具有自动调节室内温、湿度，须具有制冷、加热、加湿、除湿等功能；（2）机组应具有控制器对机组进行自动控制；（3）温度、湿度波动超限须能发出声光报警信号。

4、机组性能（1）采用风冷的冷却方式。

（2）采用下送风上回风方式。

（3)机房专用室外冷凝器的选配应根据当地的气象条件，保证足够的散热量需求，水平或垂直安装。

（4）须具有高效节能性，机组应具有较高的能效比：选用的双系统精密空调的压缩机能效比须≥3.3~3.4（全冷量÷压缩机输入功率）（5）机组须具有通过改变蒸发器蒸发面积的方式进行强制除湿运行功能。

（6）机房专用单机空调运行的平均无故障时间MTBF≥100,000小时。

（7）须采用带有全封闭加湿罐的电极式加湿器，以确保水源在加湿过程中不接触机房空气，避免因接触空气而产生滋生细菌和霉菌，污染机房环境。

（8）机房精密空调要求加湿量及进水量均有电脑控制，确保高效性。

（9）电加热须采用加热时无异味的不锈钢绕片式加热方式。

（10）须采用中高效空气过滤器，并具有聚尘率高，可反复清洗使用和更换方便的特点。

一、技术要求1、机房空调机组的电气性能1)机房空调机组的的电气性能应符合IEC标准2)输入电压允许波动范围：220/380V +10% ~ -15%、频率：50HZ ± 2HZ。

2、机房空调的环境控制性能1）机房空调应能环境：温度：室内 -10℃~ +30℃、室外 -30℃~ +45℃湿度：≤95%RH运行环境应保障冬季室外温度-30℃以下，正常启动制冷、加热运行。

2）机房空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。

温度调节范围：+17℃~ +28℃温度调节精度：±1℃湿度调节范围：40% ~ 70%RH湿度调节精度：±5 %RH温、湿度波动超限应能发出报警信号3、机房空调的机组性能1) 机房空调应有较大的送风量，冷风比应≤2.52）具有恒温恒湿功能，大风量小焓差设计，高显热比（≥0.9），满足专业机房需要。

3）机房空调应具有高效节能性，压缩机具有较高的能效比活塞式：COP ≥ 3涡旋式：COP ≥ 3.34）机房空调应具有高可靠性，运行应根据全年365天，每天24小时不间断运行设计。

5) 机房空调运行的平均无故障时间MTBF≥10万小时。

6）应有超宽输入电压（380V±25%）设计，独特的缺相保护功能和相序检测功能，实现来电自启动并可设定延时启动时间。

7）机房空调应具备来电自启动功能，灵活的主备机切换功能，实现机组自动切换、轮流值班功能，满足机房无人值守的要求。

8）机房空调机组的噪音：室内机组：距机组2米处自由空间声压级< 65dB(A)室外机组：距机组10米处自由空间声压级< 50dB(A)9）机房空调的加热性能：采用PTC——正温度系数陶瓷式电热器10）机房空调的加湿性能：采用微机控制自动冲洗式加湿罐11）机房空调室内风机机组应设计双速送风,高速送风可以提供最多的风量及最大的冷却能力。

低速送风可以提供最大的除湿能力及相应制冷量。

机房空调系统技术规范书一、概述本技术规范书提出了机房空调系统的选型、技术、服务等要求。

本技术规范书中机房空调及相关产品应通过国家质量机构颁发的节能产品认证。

本技术规范书中机房空调产品符合通信机房建筑承重要求，在安装调试、操作使用、维护保养等方面应简便易行。

本机房空调系统需适用如下标准要求：（1）《计算机和数据处理机房用单元式空气调节机》（GB/T19413-2010）；（2）《电子信息系统机房设计规范》（GB50174-2008）；（3）《采暖通风与空调调节设计规范》（GB50019-2003）；（4）《通风与空调工程施工质量验收规范》（GB 50243-2002）；（5）《计算机和数据处理机房用单元式空气调节机》（GB/T 19413-2010）（6）《单元式空气调节机》（GB/T 17758-1999）二、技术要求项目地点位于中国科学院高能物理研究所1#实验厅内，分为ADS中控室机房与低温中控室机房两套空调系统。

其中ADS中控室机房选择两台依米康SCA402ED/RCL(E)37 ，一用一备；低温中控室选择两台依米康SCA251EU/RCS35，一用一备。

具体见下表：表1. ADS机房精密空调设备选型技术要求表SCA402表2. ADS机房精密空调设备选型技术要求表SCA251注：1）制冷量测试条件为室外环境温度35℃，室内回风温度为24℃，室内回风湿度为50%。

2）本列表与政府采购供货机型不一致的以政采供货机型为标准。

1．机房专用空调机组的机械性能1)外观工艺、检查：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。

2)操作及维修安全、方便。

3）结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。

4）标牌、标记：应平整清晰。

2．机房专用空调机组的电气性能1)机房专用空调机组的的电气性能应符合IEC标准2)输入电压允许波动范围：220/380V +10% ~ -15%3)频率：50HZ ± 2HZ3机房专用空调机组的适应环境温度：室内 -10℃~ +30℃室外 -15℃~ +50℃湿度：≤95%RH4 机房专用空调机组的温度、湿度控制性能1) 机房专用空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。

机房精密空调技术要求：本设备为宁波市气象局高性能计算机机房制冷使用，机房面积大概在80 平方米左右。

根据机房面积及机房内主要的发热设备（UPS、电池、配电瓶、机柜等），同时考虑结构传热、照明发热等，所以在主机房中增加2台机房精密空调作为主机房的制冷设备，以达到机房恒温恒湿要求。

为使机房节能，机房精密空调需能够实现联动，且互为备份。

一、总则1. 本技术规格书只是设备及安装的一些原则性规定，并不是详尽的要求，供应商有责任对该设备设计符合技术规格书要求负责。

2. 采购的设备所涉及的产品标准、规范，验收标准、规范，应符合国家有关条例及规范，如有新的标准应采纳新标准，如是国外相应标准应征得采购人认可。

3. 供应商应根据采购文件所提出的技术规格、参数、数量和服务要求，综合考虑货物的适应性，选择具有最佳性能价格比的货物前来报价。

希望供应商以精良的货物、优良的服务和优惠的价格，充分显示自身的竞争实力。

4. 本采购项目机房精密空调采购，包括设备的供货、安装调试、技术服务及售后服务等。

投标人必须根据自己的技术和商务优势对此项目的全部内容进行投标，不得只投其中一部分内容。

二采购内容及要求：1、设计依据：《采用暖通风与空气调节设计规范》GB 50019－2003《电子计算机机房场地技术要求》GB2887-2000《电信机房空调维护规程》电网综1997（472）号文《通信电源、机房空调集中监控管理系统暂行规定》电交网1999（625）号文《通信局（站）电源、空调及环境集中监控管理系统前端智能设备通讯协议》《电子计算机机房设计规范》GB50174－2008《通风与空调工程施工质量验收规范》GB50243-2002《计算机场地安全要求》GB2887-892、机房精密空调技术规范机房精密空调采购数量2套，需含安装及调试。

参考品牌：艾默生PEX 系列机房专用空调机组的机械性能：1) 外观工艺：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。

集控机房精密空调技术规格书一、使用条件口孜东矿集控中心机房二、名称及数量设备名称：精密空调设备数量：1套三、技术要求1、电气性能1）机房专用空调机组的的电气性须能符合IEC标准2）供电电压380V ±10%2．机械性能1）外观工艺、检查：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。

2）操作及维修安全、方便。

3）结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。

4）机组应可拆卸,便于搬运。

5）标牌、标记平整清晰。

3、机组的适应环境温度：室内-10℃ +30℃室外-30℃~ +45℃湿度：≤95%RH4、温度、湿度控制性能1) 设备应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。

2) 温度调节范围：+17℃~ +28℃温度调节精度：±0.5℃3）温度变化率：≤3℃/小时4）湿度调节范围：40% ~ 80%RH5）湿度调节精度：±3%RH6）湿度变化率：≤5%RH/h7）温、湿度波动超限应能发出声光报警信号5 机组性能1) 总冷量≥75 Kw2) 机房专用空调应能解决机房的高显热量负荷：显热比≥0.93）机房专用空调应有较大的送风量且风压可调：风量≥13500立方/小时焓差≤2.5。

4) 机房专用空调应具有高效节能性，压缩机具有较高的能效比EER≥3.2或欧洲A级能效标准。

5）机房专用空调系统应具有高可靠性应采用双制冷循环系统，保障机组运行的可靠性。

机房专用空调运行的平均无故障时间MTBF≥3万小时。

6）机房专用空调系统应采用环保机型或能更新为环保机型的机组（不需对设备进行改动）。

7）机房专用空调机组的噪音：室内机组：距机组2米处自由空间声压级< 65dB(A)室内机组：距机组10米处自由空间声压级< 50dB(A)8）机房专用空调的加热性能：电子式，加热功率为13.5kW9）机房专用空调的除湿性能：具备快速除湿功能，在需要除湿运行时，对双压缩机制冷系统，应该只开动一台压缩机，机房专用空调应能够关闭部分蒸发器面积，加速除湿过程，减少热补偿需求，降低机房专用空调除湿过程耗电量。

机房精密空调主要技术参数及售后服务要求一、总体要求1、投标产品必须具有CCC认证证书，具有CQC颁发的中国节能产品认证证书（获证单位名称必须与生产企业名称一致）；具有机房空调系统发明专利证书、实用新型专利证书。

2、投标产品设备制造商必须具有ISO50001能效管理体系证书、ISO27001信息安全体系认证证书、CNAS中国国家实验室认可证书、中国制冷设备维修A类I级证书、机电安装工程施工总承包贰级证书、信息化工业化融合管理体系证书。

3、为确保投标产品长期良好的售后服务，投标产品品牌在省内需设有厂家直属的分公司及服务机构（需提供工商注册证明），投标人需提供设备制造商出具的针对本项目的授权函原件及售后维保服务承诺书。

二、技术要求1．机组数量单机冷量(KW)送风方式风量（m3/h）加热量（KW）加湿量（kg/h）室内机尺寸最大值（宽×深×高mm）2 ≥12.5 平面上送下回风≥3100 ≥4 ≥1.5 600×550×1900表一：选型技术明细表注：机组的制冷量是在室外环境温度35℃（干球温度），室内温度24℃，相对湿度50%的条件下测定的。

单台空调工程量：空调50米冷媒铜管，30米给排水，室内外机底座，制冷剂、空调输入主电缆50米，输入端配电改造，搬运就位，安装调试等一切费用。

2．机房专用空调机组的电气性能1)机房专用空调机组的的电气性能应符合IEC标准2)输入电压允许波动范围：380V +15% ~ -15%3)频率：50HZ ± 2HZ4)☆三相机组应具备缺相自动监测、保护、告警功能5)☆三相机组应具备相序错误自动切换，并保障正常工作功能3.机房专用空调机组的适应环境温度：室内 -10℃~ +30℃；室外 -30℃~ +45℃；湿度：≤95%RH运行环境应保障冬季室外温度-30℃以下，正常启动制冷、加热运行。

4. 机房专用空调机组的温度1) 机房专用空调应能按要求自动调节室内温度2) 温度调节范围：+17℃~ +28℃1)温度调节精度：±2℃（制冷量< 12.5KW）温度变化率< 5℃/小时±1℃（制冷量≥12.5KW）温度变化率< 5℃/小时2)温度波动超限应能发出报警信号5. 机房专用空调机组的机组性能1) ☆机房专用空调应有较大的送风量，风量不低于3100m3/h，室内机尺寸不大于600×550×1900（长x宽x高），请提供机组风量数据（数值请参考产品介绍中机型参数）2）机房专用空调应能应解决机房的高显热量负荷，具有高显热比，总冷量不低于12.5kW3)☆机房专用空调应具有高效节能性，压缩机选用具有较高的能效比的谷轮涡旋压缩机。

编号： KZDK-067集控机房精密空调技术规格书一、使用条件口孜东矿集控中心机房二、名称及数量设备名称：精密空调设备数量： 1 套三、技术要求1、电气性能1）机房专用空调机组的的电气性须能符合IEC 标准2）供电电压 380V ±10%2．机械性能1）外观工艺、检查：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。

2）操作及维修安全、方便。

3）结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。

4）机组应可拆卸 ,便于搬运。

5）标牌、标记平整清晰。

3、机组的适应环境温度：室内-10℃+30 ℃室外-30℃+45 ℃湿度：≤95%RH4、温度、湿度控制性能1)设备应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。

2)温度调节范围： +17 ℃ +28 ℃温度调节精度：0.5℃3）温度变化率：≤ 3℃ /小时4）湿度调节范围： 40%80%RH5）湿度调节精度：3%RH6）湿度变化率：≤5%RH/h7）温、湿度波动超限应能发出声光报警信号5机组性能1)总冷量≥75 Kw2)机房专用空调应能解决机房的高显热量负荷：显热比≥0.93）机房专用空调应有较大的送风量且风压可调：风量≥13500 立方 /小时焓差≤2.5。

4)机房专用空调应具有高效节能性，压缩机具有较高的能效比EER ≥3.2 或欧洲 A 级能效标准。

5）机房专用空调系统应具有高可靠性应采用双制冷循环系统，保障机组运行的可靠性。

机房专用空调运行的平均无故障时间MTBF ≥3 万小时。

6）机房专用空调系统应采用环保机型或能更新为环保机型的机组（不需对设备进行改动）。

7）机房专用空调机组的噪音：室内机组：距机组 2 米处自由空间声压级65dB(A)室内机组：距机组10 米处自由空间声压级50dB(A)8）机房专用空调的加热性能：电子式，加热功率为13.5kW9）机房专用空调的除湿性能：具备快速除湿功能，在需要除湿运行时，对双压缩机制冷系统，应该只开动一台压缩机，机房专用空调应能够关闭部分蒸发器面积，加速除湿过程，减少热补偿需求，降低机房专用空调除湿过程耗电量。

精密空调技术要求一、机房精密空调1、主要工程：机房空调设备及空调室内、室外机的就位安装；冷媒管道铺设；与环境监控相关的通讯卡、通讯软件；空调系统内部电源电缆的铺设；空调系统的调试，保障空调正常运行。

2、其他方面：负责上述系统设备材料的采购、安装调试和联调，系统内外接口的协调与落实、系统维护、商务标书规定的其他工作。

负责与机房相关的各项工程协调与配合。

3、制造商能够实现快速响应。

（二）技术要求：机房各精密空调分区内均安装大量重要设备，对机房环境要求很高，室内温度、相对湿度、噪声、压力、洁净度等参数应保持在允许的波动范围内。

具体技术要求应符合《电子信息系统机房设计规范》（GB 50174-2008）的规定。

为满足所有机房整体制冷要求特选用8台总冷量≧80KW的智能双循环节能机房专用空调、2台总冷量大于40KW的机房精密空调、5台VRV嵌入式空调（一拖二）。

设备配置数量及参数详见配置表。

1、机械性能1）外观工艺：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理；2)结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整接插件牢固；进出线符合工程需要；具备抗震措施；3）能为日常操作及维修提供方便性和安全性；4）标牌、标记：应平整清晰；5）设备尺寸要求：根据机房实际情况。

2、电气性能机房专用空调机组的电气性能应符合IEC标准：1)输入电压允许波动范围：380V +15% ~ -10%2)频率：50Hz ± 2Hz3、机组适应的运行环境室外温度：-10℃~ +50℃湿度：≤95%RH机组应说明采取的相应措施，以达到在冬季超低温的突变天气状况下，设备能正常运行的手段。

4、温度、湿度控制性能1) 能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能；2）温度调节精度：±1℃；温度变化率< 5℃/小时；3）湿度调节范围：40% ~ 60%RH；4）湿度调节精度：±3 %RH ；温、湿度波动超限应能发出声光报警信号5、机组性能1) 80KW机房专用空调单机总冷量≧80KW,送风量≧21000m³/h2）40KW机房专用空调单机总冷量≧40KW,送风量≧10100m³/h3）送风方式：下送风（管道式）4) 机房专用空调应具有高效节能性：标准工况时机组能效比为EER>3.0，压缩机应具有较高的能效比，性能系数COP≥3.3。

信息机房环境设备技术参数一、购置清单本项目要求投标商具有厂家项目授权，要求厂家安装，项目中标后，必须提供厂家对该项目使用的空调的售后服务承诺。

二、技术要求（一）机房专用精密空调空调设备应为国际知名品牌，产品成熟，技术国际领先，在国内高校数据中心中应有同型号产品的成熟使用案例。

注：机组的制冷量是在室外环境温度35℃（干球温度），室内温度24℃，相对湿度50%的条件下测定的。

1、机房专用空调机组的电气性能1）机房专用空调机组的的电气性能应符合IEC标准；2）输入电压允许波动范围：220/380V +15% ~ -15%；3）频率：50HZ ± 2HZ。

2、机房专用空调机组的适应环境温度：室内-10℃ ~ +30℃室外-30℃ ~ +45℃湿度：≤95%RH运行环境应保障冬季室外温度-25℃以下，正常启动制冷、加热运行。

3、温度控制性能1）设备应能按要求自动调节室内温度，具有制冷、加热等功能；2）温度调节范围：+17℃ ~ +28℃；3）温度调节精度：1℃，温度变化率< 5℃/小时★4）温度波动超限应能发出声光报警信号。

4、机房专用空调机组的机组性能1）机房专用空调应有较大的送风量；★冷量：空调单机组制冷量≥12.5KW（24℃、50%RH），单机组送风量应≥2700m3/h/台；2）机房专用空调应能解决机房的高显热量负荷，机组总冷量、显冷量、显热比数据显热比≥0.8；3）机房专用空调应具有高效节能性，压缩机具有较高的能效比活塞式：COP ≥ 3 涡旋式：COP ≥ 3.3；4）机房专用空调系统应具有高可靠性，运行应根据全年365天，每天24小时不间断运行设计；5）机房专用空调运行的平均无故障时间MTBF≥10万小时；6）空调应具备安装灵活特点，可靠墙摆放于地面；★7）空调应具备来电自启动功能，满足机房无人值守的要求；8）机房专用空调机组的噪音：室内机组：距机组2米处自由空间声压级<60dB(A)；室外机组：距机组10米处自由空间声压级<50dB(A)；9）机房专用空调的空气洁净度：应安装中效空气过滤器，空气过滤器应便于更换，进口设备的过滤器应符合美国ASH；10）机房专用空调的控制系统：应具有先进的微处理控制器，微处理器可以储存一周七天，每天两次控制变换的程序；机组应具有过压、欠压等报警及故、障诊断，告警记录功能，自动保护（防止人为错误及不适当参数输入），自动恢复，自动重启动等功能。

精密空调技术要求一、总则本次招标机房精密空调工程根据机房设备对环境的要求，机房建设标准为：按照A类机房的标准进行设计施工机房设备的选型、设计和施工要达到恒温、恒湿、防尘、防金属粉尘等作用。

二、技术要求1、电气性能（1）机房专用空调机组的的电气性能须能符合IEC标准；（2）供电电力须达到的要求： 380Vac,3ph,50hz± 1%。

供电电压380V ±10%；（3）所提供的设备制造商必须具有国际质量管理体系认证证书ISO9001、ISO14000、全国工业产品生产许可证。

2、控制精度和范围（1）温度控制范围和精度须达到：15℃~ 30℃±1℃，温度变化率＜5℃/小时；（2）湿度控制范围和精度须达到：30% ~60%RH±3%RH3、温度、湿度控制性能（1）机房专用空调须具有自动调节室内温、湿度，须具有制冷、加热、加湿、除湿等功能；（2）机组应具有控制器对机组进行自动控制；（3）温度、湿度波动超限须能发出声光报警信号。

4、机组性能（1）采用风冷的冷却方式。

（2）采用下送风上回风方式。

（3)机房专用室外冷凝器的选配应根据当地的气象条件，保证足够的散热量需求，水平或垂直安装。

（4）须具有高效节能性，机组应具有较高的能效比：选用的双系统精密空调的压缩机能效比须≥3.3~3.4（全冷量÷压缩机输入功率）（5）机组须具有通过改变蒸发器蒸发面积的方式进行强制除湿运行功能。

（6）机房专用单机空调运行的平均无故障时间MTBF≥100,000小时。

（7）须采用带有全封闭加湿罐的电极式加湿器，以确保水源在加湿过程中不接触机房空气，避免因接触空气而产生滋生细菌和霉菌，污染机房环境。

（8）机房精密空调要求加湿量及进水量均有电脑控制，确保高效性。

（9）电加热须采用加热时无异味的不锈钢绕片式加热方式。

（10）须采用中高效空气过滤器，并具有聚尘率高，可反复清洗使用和更换方便的特点。
