波形梁钢护栏的施工方案完整(完整版资料，可直接使用可编辑，推荐下载）第一节波形梁钢护栏的施工方案、施工方法一、施工方法、方案为保证工程质量达到优良标准，根据《高速公路交通安全设施设计与施工技术规范》，结合设计文件及检验标准，我们将派专业技术人员到专业构件厂家对全过程进行质量把关。
同时，施工现场技术人员对现场进行仔细勘察,对施工现场进行必要的平整，然后完成测量放样，一切准备就绪后开始波形梁设施的安装，具体方案如下：(一）、施工准备施工开始前，施工技术人员熟悉、理解设计图纸以及相关的施工规范，并与施工人员一起到施工现场与设计图纸一一核对，找出所施工路段桩号、各类构造物及各结构护栏设置地点，同时做好施工设备及材料的进场工作。
1、钢护栏立柱放样①、立柱应根据设计图纸进行放样,并以桥梁、通道、涵洞、立交、平交等为控制点，进行测距定位，可利用调整段调节间距，并利用分配方法处理间距零头数。
②、为准确放样和保证护栏的线形,隔段进行桩号复核和闭合。
③、立柱放样后，应调查每根立柱位置的地表状态，如遇地下通讯管线、泄水等,或涵洞顶部埋置深度不足时,应调整某些立柱的位置，改变立柱固定方式。
2、钢护栏立柱安装①、根据设计图纸进行立柱钻孔，并检查使之与道路线形相协调。
②、如路肩基本情况允许，采用打入法设置立桩，施工时应精确定位，立柱打入土中应至设计深度，当打入过深时,不得只将立柱部拔出加以矫正，而须将其全部拔出，待基础压实后重新打入.③、立柱打入困难时，可采用钻孔法或开挖法安装立柱。
采用钻孔法安装，立柱定位后应与路基相同的材料回填，并分层夯填密实;采用开挖法埋设立柱，回填土应采用良好的材料并分层夯实（每层厚不超过15cm），回填土的压实度不应小于相邻原状土。
④、设置于构造物中的护栏立柱，施工一般在结构物施工时已做好砼基础.采用预留孔基础时,应先清除孔内杂物，吸干孔内积水，将化好的沥青在孔底涂一遍，然后放入立柱，控制好标高。
波形梁钢护栏施工方案一、施工准备1.确定施工区域的界线和范围，并进行测量和标注。
2.按照设计图纸和规格要求，准备所需的波形梁钢护栏材料和设备。
3.配备必要的施工工具和安全设备，如钢筋剪刀、焊接机、螺丝刀、手套、安全帽等。
二、地基处理1.清理施工区域内的杂物和碎石。
2.根据设计要求，对地基进行平整和夯实，确保地基的稳固和平整度。
三、立柱安装1.依据设计要求和标注位置，使用挖掘机或手工挖掘孔坑。
2.在孔坑中放入预埋基础或混凝土，确保立柱的稳固性。
3.根据设计要求，将立柱放入孔坑中，并进行调整和固定。
四、波形梁安装1.将预制好的波形梁钢护栏板沿着立柱固定孔对齐，并使用螺栓将其固定在立柱上。
2.使用螺栓将相邻的波形梁钢护栏板连接在一起，并确保其平齐和牢固。
3.安装完成后，检查波形梁钢护栏板的平齐度和垂直度，并进行必要的调整。
五、防腐处理1.对波形梁钢护栏板进行除锈处理，去除表面的铁锈和污垢。
2.使用喷涂或涂刷的方式，对波形梁钢护栏板进行防腐涂料的处理，以提高其耐腐蚀性能。
六、焊接处理1.根据设计要求，对连接件和支撑件进行焊接处理，以增强波形梁钢护栏的牢固性和稳定性。
2.进行焊接前，应进行切割、修整和清理，确保焊缝的质量。
3.进行焊接时，应注意焊接电流和电压的合理调节，确保焊接接头的质量。
七、涂装处理1.对波形梁钢护栏进行喷涂或涂刷处理，以增加其装饰性和表面的防腐性。
2.选择适合的涂料种类和颜色，根据设计要求进行涂装处理。
八、安全措施1.在施工现场设置明显的警示标志和安全警戒线。
2.所有从事施工的人员必须佩戴安全防护装备，并接受必要的培训。
3.严格遵守施工安全规范和操作规程，确保施工过程中的安全和质量。
以上是波形梁钢护栏的施工方案，通过合理的施工准备、地基处理、立柱安装、波形梁安装、防腐处理、焊接处理、涂装处理和安全措施的实施，可以保证波形梁钢护栏的施工质量和安全性。
同时，施工单位应根据实际情况和相关规定，进行必要的调整和改进。
1、波形护栏施工方案、施工方法1.1波形护栏的施工波形梁钢护栏是为了防止失控车辆越过中央分隔带或在路侧比较危险的路段冲出路基，不致发生二次事故；为了吸收能量，减轻事故和车辆及人员的损伤程度及诱导视线和美化道路。
(1)、施工方案①严格按招标文件要求选购材料,所有钢材按招标文件要求必须有材料质量证明。
波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理，高强度螺栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油，并进行磷化润滑处理，在出厂时应密封包装,以防运输、保存期间生锈或弄脏。
②总的施工顺序为先单面护栏后双面护栏，最后防眩设施安装,采用分段施工,逐段连接，按段自检，实施全过程质量控制，确保全线优质完工.③施工队设置打桩队二组,安装队二组，测量队一组，维修队一组，运输队一组,共计15人。
拟配备DY300打桩机2台，交流电焊机2台，载重汽车1辆。
（2)、施工方法a立柱安装（a)采用打入法设置立柱。
打入法设置立柱，应严格按照钢钎确定的位置,首先安放自制导向器，再将立柱沿导向孔打入,以确保垂直度.立柱打入土中应至设计深度,当打入过深时，不得将立柱部分拔出加以矫正,而须将其全部拔出，等到基础压实后重新打入。
立柱安装应与设计图纸相符。
并与道路线形相协调，立柱应牢固地埋入土中，达到设计深度，并与路面垂直。
(b）如打入困难时，可采用钻孔法或开挖法安装立柱。
当采用钻孔法进行立柱安装时，立柱定位后应与路基相同的材料回填，并分层夯填密实，使其具有不低于相邻原状土的密实度。
当采用开挖法施工,埋设立柱时，回填料应采用良好的相同材料并分层夯实（每层厚不得超过15cm)，回填土的压实度不应小于相邻原状土.岩石中的柱桩应用粒料回填并夯实。
（c)考虑到护栏结构对景观及驾驶员的视线诱导的影响,立柱安装就位后，应立即进行垂直度、位置、标高的检查.垂直度检查采用靠尺逐根检查。
位置检查、间距检查直线采用钢尺检测,曲线段采用偏角法使用经纬仪检测；横向位置检查采用尺量道路中心线与立柱横向间距。
波形梁钢护栏施工方案一、施工准备工作在进行波形梁钢护栏的施工之前，需要做好充分的准备工作，包括但不限于以下几个方面：1.1 相关资料的准备•确保施工方案、设计图纸、规范标准等相关资料准备完善。
•确保施工人员具备相关技术资质，并进行必要的培训。
1.2 施工现场的准备•清理施工现场，确保施工区域干净整洁。
•检查施工设备和工具，确保完好无损。
1.3 材料的准备•确保波形梁、拉杆、连接件等施工材料准备齐全。
•对材料进行质量检查，确保符合施工要求。
二、施工流程2.1 设计布置•根据设计图纸确定波形梁钢护栏的位置和布置方案。
•标定好固定点，设置好起点和终点的位置。
2.2 定位测量•根据设计要求，利用测量仪器进行定位测量。
•确保波形梁的安装位置准确无误。
2.3 固定基础•钻孔、埋桩等方式将基础固定在地面上。
•确保基础的牢固稳定，能够承受波形梁的重量和风力荷载。
2.4 波形梁安装•根据设计图纸将波形梁依次安装在固定基础上。
•使用专业工具和设备进行固定，确保波形梁安装牢固。
2.5 连接及调整•将各段波形梁通过连接件连接起来。
•对波形梁进行调整，确保整体水平垂直。
2.6 拉杆安装•根据设计要求，安装拉杆连接波形梁和基础。
•确保拉杆的固定牢固可靠，能够增强护栏的稳定性。
三、验收及清理3.1 施工验收•检查波形梁钢护栏的安装质量，确保符合设计要求和规范标准。
•如有不符合的地方，及时进行整改。
3.2 清理工作•清理施工现场，清除杂物和垃圾。
•确保施工现场环境整洁，做好施工材料和设备的清点整理工作。
四、施工注意事项1.施工过程中，严格按照设计图纸和规范标准进行操作。
2.加强施工安全管理，做好防护措施，确保施工人员安全。
3.施工现场要保持通风良好，防止产生有害气体。
4.施工过程中如遇雨雪天气，暴风等恶劣天气，应暂停作业，等待天气转好再继续施工。
五、总结波形梁钢护栏的施工方案是保障护栏安全、稳定的前提。
合理的施工方案、科学的施工流程以及严格的施工管理是确保施工质量的关键。
波形梁钢护栏施工方案(总14页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除波形梁护栏施工方案一、工程概况本合同段起点为项目K11+000处位于原S304老路上，接第1合同段终点，在K11+400～K12+600路段避开阳坝街道（老路街道两侧房屋密集）走新线，在K12+305新建坡底中桥跨过木黄河支流，K12+620处回到老路，沿老路布线至桃子坪，在K14+800经过峰岩，在K16+000经过黄家坝，在K16+240新建桃子坪大桥跨过木黄河，沿老路布线，K17+200经过落佑坝，在K20+700经过新垧，在K22+100完全利用平楼小桥，在K22+400经过平楼，在K24+900经过石蛾，结合合水镇小城镇规划，避开印江木黄造纸博物馆（在K27+800右侧初步设计线位），在K27+700左转老路，该段充分利用老路，在K27+400进合水，合水过境线采用3.60公里的新线，避开狭窄街道，顺合水河布线，在K29+440新建合水中桥跨过印江河支流合水河，跨越合水河后即到本合同段终点K30+000处接第3合同段起点。
本合同段全长18.774196公里，其中新建路基4.680公里，利用老路拓宽改建14.094公里，老路利用率为75.07%。
本合同段路基宽度：K11+000～K27+480段路基宽8.5m；K27+480～K30+000段路基宽12.0m。
本合同段沿线经过的乡镇主要有木黄镇、合水镇；河流主要有木黄河、合水河。
二、编制依据①、S304新民至印江县城公路改扩建工程（第2合同段）两阶段施工图设计；②、《公路工程质量检验评定标准》。
③、中华人民共和国国家标准GB5768-2009《道路交通标志和标线》。
④、中华人民共和国交通行业标准 JTG D81-2006《公路交通安全设施设计规范》。
⑤、中华人民共和国交通行业标准 JT/T280-2004《路面标线涂料》。
公路改建工程波形钢护栏施工方案一、项目概况波形钢护栏的作用是防止失控车辆越过中央隔离带或冲出路侧危险路段的路基，减少事故和人车损害程度，诱导视线，美化道路。
根据设计要求，本标段根据实际路况设置波形梁钢护栏。
起点为K8+400，终点为K15+800，全长7.4km，采用波形梁护栏A级波形梁护栏。
立柱一般段间距为4m，末端段间距为2m。
一般段和末端段之间有1 ~ 3个调节段。
有关调节部分之间的距离，请参见相关图纸。
柱的一般截面为打入式施工，端部加固截面为预埋施工基础，用混凝土加固。
二、施工准备1.技术准备施工技术人员熟悉并了解设计图纸和相关施工规范，与施工人员一起到施工现场，与设计图纸逐一核对，弄清已施工路段的桩号、各种结构、各种结构护栏的位置。
2.材料制备严格按照招标文件的要求采购材料，所有钢材必须按照招标文件的要求有材质证明。
波形钢护栏的所有钢构件均经过热浸镀锌处理，以防止金属腐蚀。
热浸镀锌后，高强度螺栓的连接表面应涂上黄油和磷酸盐以起润滑作用。
它们应在工厂密封包装，以防止运输和储存过程中生锈或弄脏。
3.人员和机械的准备施工队由两组打桩队、两组安装队、一组测量队、一组维修队和一组运输队组成，共15人。
配备两台DY300打桩机、两台交流电焊机和一辆卡车。
三。
施工方法总的施工顺序是先单面护栏，再双面护栏，最后安装防眩设施。
采用分段施工、逐段连接、逐段自检的方法，实施全过程质量控制，确保全线高质量完工。
1.波形梁钢护栏施工流程为:测量放线→打桩→调整验证→安装波形梁→调整直线度→自检→检查验收。
护栏施工初期，应先放线，确保钢板位置公差在允许范围内，然后进行检查。
波纹板安装后，应进行线形调整，以确保波纹梁具有良好的线形，并符合技术规范的要求。
最后进行自检和清理现场工作，为竣工验收做准备。
1)、柱放样:A.放出设计图纸和路基单位提供的路面中心线和标高数据，测量定位桥涵等控制点。
B.如果部分已实施的路肩墙因连接线原因与外护墙不一致，为保证波形梁护栏的平顺，应在原路肩墙外增加混凝土或砂浆毛石。

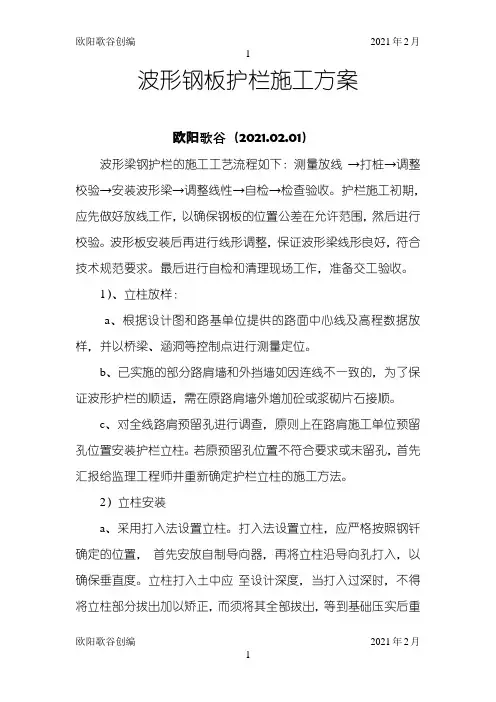

波形钢板护栏施工方案欧阳歌谷（2021.02.01）波形梁钢护栏的施工工艺流程如下：测量放线→打桩→调整校验→安装波形梁→调整线性→自检→检查验收。
护栏施工初期，应先做好放线工作，以确保钢板的位置公差在允许范围，然后进行校验。
波形板安装后再进行线形调整，保证波形梁线形良好，符合技术规范要求。
最后进行自检和清理现场工作，准备交工验收。
1）、立柱放样：a、根据设计图和路基单位提供的路面中心线及高程数据放样，并以桥梁、涵洞等控制点进行测量定位。
b、已实施的部分路肩墙和外挡墙如因连线不一致的，为了保证波形护栏的顺适，需在原路肩墙外增加砼或浆砌片石接顺。
c、对全线路肩预留孔进行调查，原则上在路肩施工单位预留孔位置安装护栏立柱。
若原预留孔位置不符合要求或未留孔，首先汇报给监理工程师并重新确定护栏立柱的施工方法。
2）立柱安装a、采用打入法设置立柱。
打入法设置立柱，应严格按照钢钎确定的位置，首先安放自制导向器，再将立柱沿导向孔打入，以确保垂直度。
立柱打入土中应至设计深度，当打入过深时，不得将立柱部分拔出加以矫正，而须将其全部拔出，等到基础压实后重新打入。
立柱安装应与设计图纸相符。
并与道路线形相协调，立柱应牢固地埋入土中，达到设计深度，并与路面垂直。
b、如打入困难时，可采用钻孔法或开挖法安装立柱。
当采用钻孔法进行立柱安装时，立柱定位后应与路基相同的材料回填，并分层夯填密实，使其具有不低于相邻原状土的密实度。
当采用开挖法施工，埋设立柱时，回填料应采用良好的相同材料并分层夯实（每层厚不得超过15cm），回填土的压实度不应小于相邻原状土。
岩石中的柱桩应用粒料回填并夯实。
c、考虑到护栏结构对景观及驾驶员的视线诱导的影响，立柱安装就位后，应立即进行垂直度、位置、标高的检查。
垂直度检查采用靠尺逐根检查。
位置检查、间距检查直线采用钢尺检测，曲线段采用偏角法使用经纬仪检测；横向位置检查采用尺量道路中心线与立柱横向间距。
标高检查，以路缘石内侧路面为基准，采用自制模或水准仪逐根检查。

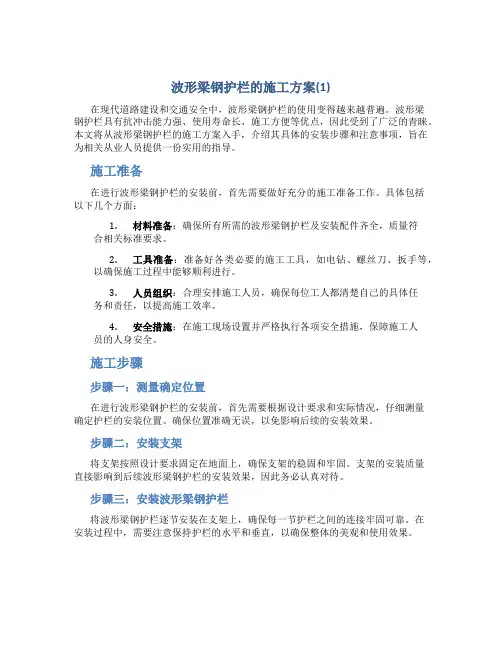

波形梁钢护栏的施工方案(1)在现代道路建设和交通安全中，波形梁钢护栏的使用变得越来越普遍。
波形梁钢护栏具有抗冲击能力强、使用寿命长、施工方便等优点，因此受到了广泛的青睐。
本文将从波形梁钢护栏的施工方案入手，介绍其具体的安装步骤和注意事项，旨在为相关从业人员提供一份实用的指导。
施工准备在进行波形梁钢护栏的安装前，首先需要做好充分的施工准备工作。
具体包括以下几个方面：1.材料准备：确保所有所需的波形梁钢护栏及安装配件齐全，质量符合相关标准要求。
2.工具准备：准备好各类必要的施工工具，如电钻、螺丝刀、扳手等，以确保施工过程中能够顺利进行。
3.人员组织：合理安排施工人员，确保每位工人都清楚自己的具体任务和责任，以提高施工效率。
4.安全措施：在施工现场设置并严格执行各项安全措施，保障施工人员的人身安全。
施工步骤步骤一：测量确定位置在进行波形梁钢护栏的安装前，首先需要根据设计要求和实际情况，仔细测量确定护栏的安装位置。
确保位置准确无误，以免影响后续的安装效果。
步骤二：安装支架将支架按照设计要求固定在地面上，确保支架的稳固和牢固。
支架的安装质量直接影响到后续波形梁钢护栏的安装效果，因此务必认真对待。
步骤三：安装波形梁钢护栏将波形梁钢护栏逐节安装在支架上，确保每一节护栏之间的连接牢固可靠。
在安装过程中，需要注意保持护栏的水平和垂直，以确保整体的美观和使用效果。
步骤四：调整和固定在安装完成后，对波形梁钢护栏进行必要的调整和固定，以确保护栏在使用过程中不会出现松动或倾斜的情况。
同时，对护栏进行最终的检查和清理，确保施工完工。
施工注意事项1.安全第一：在进行施工过程中，务必做好安全防护措施，确保施工人员安全。
2.精细施工：在施工过程中，要注意细节，确保波形梁钢护栏安装稳固、美观。
3.遵循设计：在进行波形梁钢护栏的安装时，应严格按照设计要求进行，不得私自更改。
4.定期检查：在安装完成后，应定期检查护栏的使用状况，及时发现并处理问题。

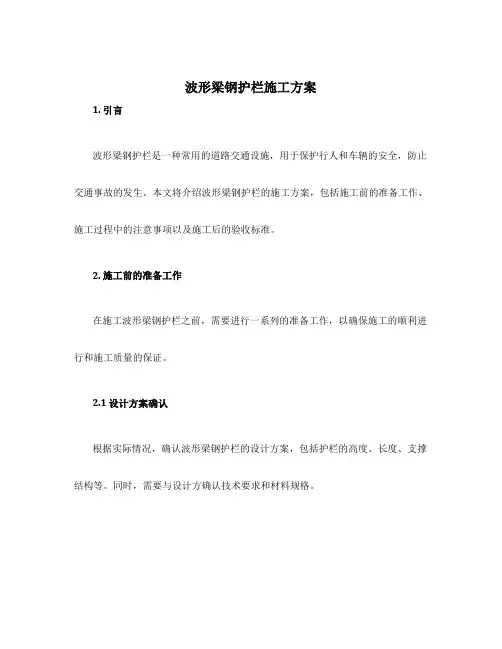

波形梁钢护栏施工方案1. 引言波形梁钢护栏是一种常用的道路交通设施，用于保护行人和车辆的安全，防止交通事故的发生。
本文将介绍波形梁钢护栏的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收标准。
2. 施工前的准备工作在施工波形梁钢护栏之前，需要进行一系列的准备工作，以确保施工的顺利进行和施工质量的保证。
2.1 设计方案确认根据实际情况，确认波形梁钢护栏的设计方案，包括护栏的高度、长度、支撑结构等。
同时，需要与设计方确认技术要求和材料规格。
2.2 施工材料准备根据设计方案要求，准备所需的施工材料，主要包括波形梁、支撑柱、连接件、锚固件等。
材料的选用应符合国家相关标准，并经过质量检测合格。
2.3 施工人员和机械设备安排根据施工规模和工期安排，确定所需施工人员和机械设备。
施工人员应具备相关的技能和证书，并熟悉施工方案和安全操作规程。
2.4 施工场地准备检查施工场地的平整度，确保能满足施工的要求。
清理施工场地的杂物，并进行临时标识和警示。
3. 施工过程中的注意事项在施工波形梁钢护栏的过程中，需要注意以下几个方面，以确保施工质量和工人安全。
3.1 安全防护施工现场应设置明显的安全警示标志，并配备必要的安全防护设备，如安全帽、防滑鞋、护目镜等。
施工人员应遵守安全操作规程，确保施工过程中的安全。
3.2 施工顺序根据设计方案，按照正确的施工顺序进行施工。
首先要进行基础附着件（如支撑柱）的安装，然后安装波形梁和连接件，最后进行锚固件的安装。
3.3 焊接质量控制在施工过程中，如果需要进行焊接工作，应注意焊接质量的控制。
焊缝应牢固可靠，不得有裂纹、缺陷等。
焊接工作应由具备相关资质的焊工进行，且符合相关标准要求。
3.4 施工记录对施工过程进行记录，包括施工日期、施工人员、施工材料和机械设备使用情况等。
记录的目的是为了追溯施工过程中的问题和质量控制，并便于日后的维护管理。
4. 施工后的验收标准完成施工后，需要进行验收工作，以确保施工质量的合格性。

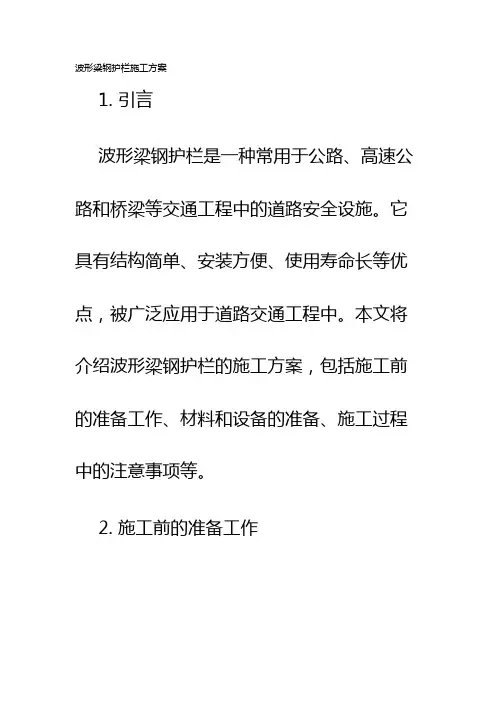

波形梁钢护栏施工方案1. 引言波形梁钢护栏是一种常用于公路、高速公路和桥梁等交通工程中的道路安全设施。
它具有结构简单、安装方便、使用寿命长等优点，被广泛应用于道路交通工程中。
本文将介绍波形梁钢护栏的施工方案，包括施工前的准备工作、材料和设备的准备、施工过程中的注意事项等。
2. 施工前的准备工作在施工波形梁钢护栏之前，需要进行一系列的准备工作，包括确定施工方案、编制施工计划、获取施工许可等。
2.1 确定施工方案施工前需要根据具体的施工现场情况来确定波形梁钢护栏的施工方案。
方案应包括波形梁钢护栏的类型、规格、数量等。
2.2 编制施工计划根据施工方案，编制详细的施工计划，包括施工时间、施工顺序、人力和设备的安排等。
2.3 获取施工许可在进行波形梁钢护栏施工之前，需要向相关部门申请施工许可证，并根据相关要求进行备案。
3. 材料和设备的准备3.1 材料准备波形梁钢护栏施工所需材料主要包括波形梁、支撑柱、连接件、螺丝等。
在施工前，根据施工方案编制材料清单，确认所需材料的种类和数量，并及时采购。
3.2 设备准备波形梁钢护栏施工所需设备主要包括挖掘机、起重机、焊接机等。
在施工前，根据施工计划确定需要使用的设备，并确保设备的正常运转和安全性。
4. 施工过程中的注意事项4.1 安全注意事项在进行波形梁钢护栏施工时，必须严格遵守相关的安全规定，确保施工人员和设备的安全。
施工现场应设置明显的安全警示标志，并配备必要的安全设施，如安全帽、安全绳等。
4.2 施工质量控制在进行波形梁钢护栏的安装和焊接时，需要注意施工质量的控制。
焊接点应均匀、牢固，焊接点之间的间隙应均匀、一致。
安装过程中需要严格按照相关施工标准进行操作，以确保施工质量。
4.3 施工现场环境保护在进行波形梁钢护栏施工时，应保护好环境。
施工过程中产生的噪音、粉尘等污染物应及时控制，防止对周围环境造成影响。
施工结束后，应对现场进行清理，恢复原貌。
5. 施工验收和维护在波形梁钢护栏施工完成后，需要进行施工验收。
波形护栏施工方案引言：波形护栏是一种用于公路安全防护的设施，具有抗冲击、可视性好、施工方便等特点，广泛应用于高速公路、国道等交通场所。
本文将介绍波形护栏的施工方案，包括前期准备、材料选择、施工步骤等内容，以确保施工的顺利进行。
一、前期准备1.确定施工的位置和长度，根据需要确定护栏的种类和规格，并制定详细的施工图纸；2.根据施工图纸确定所需材料的数量，以及所需的工具和设备，并进行采购；3.对施工区域进行勘测，包括地形、土质、水流等情况的调查，并制定相应的施工计划；4.进行安全风险评估，制定相应的安全措施并告知施工人员；二、材料选择1.钢材：波形护栏主要由钢材制成，选择优质的Q235钢材，具有良好的耐腐蚀性和抗冲击性；2.防腐处理：对钢材进行防腐处理，常用的方法有热镀锌、喷涂等，以延长护栏的使用寿命；3.绝缘材料：在护栏与其他设施接触的部位，需要选用适当的绝缘材料，以防止电流的传导；4.固定材料：选择合适的螺栓、螺母等固定材料，保证护栏与基础连接的牢固性。
三、施工步骤1.安装基础：首先在施工区域进行地面清理、平整等基础准备工作，然后按照设计要求进行基础的预埋，确保基础的牢固性和垂直度；2.安装立柱：根据设计要求将立柱插入基础孔中，并确保立柱与地面垂直，并进行调整和固定；3.安装横梁：将横梁插入立柱中的槽口，并根据需要进行连接和固定；4.安装护栏板：将护栏板插入横梁的槽口中，确保护栏板的垂直度和水平度，并进行固定；5.检查和调整：对已安装的波形护栏进行检查，确保安装的牢固性、垂直度和水平度，并进行必要的调整；6.清理和整理：将施工现场进行清理和整理，包括清理垃圾、碎屑、不需要的材料等，确保施工现场的整洁和安全。
四、安全措施1.施工现场设置明显的安全标识，并告知施工人员和周围居民；2.使用合适的个人防护装备，包括安全帽、安全鞋、防护眼镜等；3.施工人员要经过专业培训，并遵守相关安全规定；4.使用合适的起重设备和工具，并遵循操作规程；5.进行施工现场巡视和安全交底，并定期检查施工设备的安全状况；6.与周边交通进行有效的协调和管理，确保施工期间交通的安全畅通。
波形护栏专项施工方案旨在为道路建设提供安全、美观、耐用的波形护栏施工指导。
本方案依据相关国家标准、规范以及施工现场实际情况编制，以确保波形护栏施工质量满足设计要求。
二、施工准备1. 材料准备：严格按照招标文件要求选购材料，所有钢材必须具有材料质量证明。
波形梁钢护栏的钢构件均采用热浸镀锌进行金属防腐处理，高强度螺栓进行热浸镀锌处理后，对高强度螺栓连接表面涂黄油，并进行磷化润滑处理，出厂时密封包装，以防运输、保存期间生锈或弄脏。
2. 人员准备：成立波形护栏施工队，包括打桩队、安装队、测量队、维修队和运输队，共计15人。
配备DY300打桩机2台，交流电焊机2台，载重汽车1辆。
3. 施工设备准备：根据工程量，配置必要的施工设备，如测量仪器、切割机、焊接设备、吊装设备等。
三、施工工艺1. 施工顺序：先单面护栏后双面护栏，最后防眩设施安装。
采用分段施工，逐段连接，按段自检，实施全过程质量控制。
2. 立柱安装：（1）采用打入法设置立柱。
严格按照钢钎确定的位置，首先安放自制导向器，再将立柱沿导向孔打入，以确保垂直度。
（2）立柱打入土中应至设计深度。
当打入过深时，不得将立柱部分拔出加以矫正，而须将其全部拔出，等到基础压实后重新打入。
（3）立柱安装应与设计图纸相符。
3. 波形梁安装：（1）波形梁安装前，对安装部位进行清理，确保安装面平整。
（2）根据设计要求，将波形梁固定在立柱上，采用防盗螺栓和防盗压紧螺母连接。
（3）波形梁安装完成后，检查波形梁的垂直度和水平度，确保符合设计要求。
4. 防眩设施安装：（1）根据设计要求，在波形护栏上方安装防眩板。
（2）采用专用连接件将防眩板固定在波形梁上。
四、质量控制1. 材料质量：严格按照招标文件要求选购材料，确保材料质量合格。
2. 施工质量：严格按照施工工艺进行施工，确保施工质量符合设计要求。
3. 检查验收：施工过程中，进行分段自检和全线路检，确保施工质量。
五、安全文明施工1. 施工现场设置安全警示标志，确保施工人员安全。
波形护栏施工方案一、施工前准备在进行波形护栏的施工前，需要进行详细的施工前准备工作，包括但不限于以下几个方面：1.制定施工方案：在施工开始前，必须制定详细的施工方案，包括施工流程、施工周期、材料配送等细节。
2.场地准备：施工现场必须清理干净，确保施工区域没有杂物影响施工进度。
3.材料准备：准备好所需的波形护栏板材料、连接件、工具等，以确保施工的顺利进行。
4.人员安排：安排好专业的施工人员，确保他们具备相关的操作技能和经验。
二、施工工序波形护栏的施工工序主要包括以下几个步骤：1.测量定位：根据设计要求和图纸，对施工区域进行精确的测量和定位，确定护栏的位置和布局。
2.开挖基础：根据设计要求，在护栏设置位置开挖基础坑，确保基础坑的尺寸和深度符合施工要求。
3.安装立柱：将波形护栏的立柱安装在基础坑中，并且用水泥混凝土对立柱进行固定。
4.安装护栏板：将波形护栏板沿着立柱的连接件安装，按照设计要求进行固定。
5.连接护栏：使用连接件将相邻的护栏板连接起来，确保护栏整体结构稳固。
6.检查验收：施工完成后，对波形护栏进行检查验收，确保施工质量符合要求。
三、施工注意事项在进行波形护栏施工过程中，需注意以下事项：1.安全第一：施工人员必须严格遵守安全操作规程，佩戴好必要的安全防护用具。
2.质量保证：施工过程中需注意施工质量，确保波形护栏的安装符合相关标准和要求。
3.环境保护：施工现场要做好环境保护工作，保护施工区域的生态环境。
4.合理利用材料：在施工过程中，要合理利用材料，减少浪费，提高施工效率。
四、施工总结波形护栏的施工是一个综合性的工程，需要严格按照施工方案和要求进行操作，确保施工质量和进度。
只有在做好施工前准备、严格按照施工工序进行操作，并注意施工过程中的各项注意事项，才能顺利完成波形护栏的施工任务，达到预期效果。
波形钢板护栏施工方案之公保含烟创作 波形梁钢护栏的施工工艺流程如下：丈量放线 →打桩→调整校验→装置波形梁→调整线性→自检→检检验收.护栏施工初期，应先做好放线任务，以确保钢板的位置公差在允许范围，然后停止校验.波形板装置后再停止线形调整，担保波形梁线形良好，契合技术标准要求.最后停止自检和清理现场任务，准备交工验收. 1）、立柱放样： a、依据设计图和路基单元提供的路面中心线及高程数据放样，并以桥梁、涵洞等控制点停止丈量定位. b、已实施的局部路肩墙和外挡墙如因连线纷歧致的，为了担保波形护栏的顺适，需在原路肩墙外增加砼或浆砌片石接顺. c、对全线路肩预留孔停止调查，原则上在路肩施工单元预留孔位置装置护栏立柱.若原预留孔位置不契合要求或未留孔，首先汇报给监理工程师偏重新确定护栏立柱的施工办法. 2）立柱装置 a、采用打入法设置立柱.打入法设置立柱，应严格依照钢钎确定的位置， 首先安排自制导向器，再将立柱沿导向孔打入，以确保垂直度.立柱打入土中应 至设计深度，当打入过深时，不得将立柱局部拔出加以矫正，而须将其全部拔出，比及根底压实后重新打入. 立柱装置应与设计图纸相符.并与道路途形相协调，立柱应结实地埋入土中，到达设计深度，并与路面垂直. b、如打入困难时，可采用钻孔法或开挖法装置立柱.当采用钻孔法停止 立柱装置时，立柱定位后应与路基相同的资料回填，并分层夯填密实，使其具有不低于相邻原状土的密实度.当采用开挖法施工，埋设立柱时，回填料应采用良 好的相同资料并分层夯实（每层厚不得超越 15cm） ，回填土的压实度不应小于相邻原状土.岩石中的柱桩应用粒料回填并夯实. c、思索到护栏构造对景观及驾驶员的视线诱导的影响，立柱装置就位后，应立刻停止垂直度、位置、标高的反省.垂直度反省采用靠尺逐根反省.位置反省、间距反省直线采用钢尺检测，曲线段采用偏角法使用经纬仪检测；横向位置反省采用尺量路途中心线与立柱横向间距. 标高反省，以路缘石内侧路面为基准，采用自制模或水准仪逐根反省.其水平方向和竖直方向应形成顺畅的线形.突变段及端部立柱的装置为施工时需重点注意的部位，施工中应严格控制立柱位置、 高度、注意抛物线形. 3）、防阻块、波形梁、端头的装置 a、在调整好立柱后，即可装置托架（防阻块） .托架（防阻块）通过衔接 螺栓固定于波形梁与立柱之间.在拧紧衔接螺栓前应调整托架（防阻块）使其准确就位. b、波形梁通过拼接螺栓相互拼接，并由衔接螺栓固定于托架（防阻块） 上.路基护栏、波形梁的搭接方向是装置的关键，严格依照图纸停止装置.搭接方向应与行车方向一致.波形梁在装置进程中应不竭停止调整.因此，不应过早 拧紧其衔接螺栓和拼接螺栓，以便在装置进程中应用波形梁的长圆孔及时停止调整，使其形成平顺的线形，避免局部凹凸.当护栏的线形认为比拟满意时，方可 最后拧紧螺栓.托架（防阻块）与波形梁之间衔接螺栓不宜拧得过紧，以便利用 长圆孔调节温度应力. c、端头梁通过拼接螺栓与标准段护栏相互拼接.端头梁施工办法与波形 梁基内幕同.分段施工完毕后，自检合格并报请监理工程师验收. 注意事项： （1）立柱不得有明显的扭转，不得焊接加长，端部毛刺必需清除.立柱放 样应以公路上的控制点为根底，依据量距情况统一柱间距作适当调整；立柱装置 应与设计图纸相符，并与道路途形协调；立柱必需结实地埋入土中，并埋入深度必需到达设计所规则的深度，且与地平面垂直. （2）无论采用何种办法装置护栏，承包人应尽量避免损坏路面下埋设的管 线设施，若造成损坏时承包人应负责修好，损坏后的修理费用由承包人承当. （3）护栏装置完毕后，水平方向和竖直方向应形成顺畅的线形.应对景观 及驾驶员的视线有良好诱导. （4）设置于路侧的波形梁护栏，不应使护栏面侵入公路修建界线以内. （5）波形梁板一般应采用延续辊压成形.波形梁上的螺栓孔必需定位准确， 每一端部的所有拼接螺栓孔应一次冲孔完成. （6）立柱装置完毕至柱帽装置期间，应避免立柱内掉入杂物. （7）波形梁的衔接螺栓及拼接不宜过早拧紧. （8）在拧紧衔接螺栓前应调整托架（防阻块）准确就位. （9）护栏、端头、立柱长度和宽度方向不允许焊接，构件不应呈现裂痕. （10）防阻块不得有明显的扭转.端面切口应平直，毛刺必需清除.焊缝应 润滑平整，焊缝位置应位于任一无螺孔的平面上. （11）端头不得有明显的扭转.切口应垂直，端部毛刺必需清除.曲线局部 应圆滑平顺. （12）护栏板的装置必需待立柱混凝土强度到达一定的强度后才华停止. 4）、调校 由于在现场施工进程中，受公路途形、路肩、土质等诸多因素的影响，施工时要依据公路转弯半径和线形对设计施工图中的标注尺寸停止调整，以确呵护栏的平安性能和线形的外观效果.
波形护栏施工方案(1)一、概述波形护栏是一种常用的交通设施，用于在道路两侧设置护栏，起到保护行车安全和引导车辆通行的作用。
本文将介绍波形护栏的施工方案，包括施工前的准备工作、施工过程中的操作步骤以及施工后的验收工作。
二、施工前准备工作在进行波形护栏的施工前，需要进行充分的准备工作，以确保施工顺利进行。
主要包括以下几个方面：1. 材料准备首先，需要准备好所需的波形护栏材料，包括护栏板、立柱、连接件等。
确保材料质量符合要求，数量充足。
2. 工具准备准备好施工所需的工具，如电钻、螺丝刀、焊接设备等。
确保工具完好，操作正常。
3. 现场准备清理施工现场，确保施工区域平整、无障碍物。
设置施工区域标识牌，确保施工过程中安全。
4. 安全准备施工人员需穿戴好安全防护用具，如安全帽、工作服、手套等。
确保施工过程中安全第一。
三、施工操作步骤进行波形护栏的施工过程需要按照一定的操作步骤进行，以确保施工质量。
具体的施工操作步骤如下：1. 立柱安装首先确定护栏的立柱位置，并进行固定安装。
使用电钻钻孔，将立柱固定在地面上。
2. 护栏板安装将护栏板与立柱进行连接，确保连接件固定牢固。
根据需要，进行焊接或螺栓连接。
3. 护栏涂装对已安装好的波形护栏进行涂装，增加其耐久性和美观性。
选择适合的涂装材料，进行喷涂或刷涂。
4. 安全检查完成波形护栏的安装后，进行安全检查，确保护栏稳固且无缺陷。
如有问题，及时进行修复。
四、施工验收工作完成波形护栏的施工后，需要进行验收工作，以确保施工质量合格。
验收内容主要包括以下几个方面：1. 规格要求检查波形护栏的规格是否符合设计要求，如护栏板长度、高度等是否符合标准。
2. 安装质量检查护栏的安装质量，包括立柱固定是否牢固、连接件是否正常等。
3. 涂装质量检查护栏的涂装质量，是否均匀、无漏涂等情况。
4. 安全性能检查波形护栏的安全性能，包括护栏稳定性、耐久性等。
五、总结波形护栏的施工是一个细致且需要注意细节的过程，只有严格按照规范进行操作，才能保证施工质量，确保道路交通的安全。
波形护栏施工技术方案一、工程概况。
咱这个波形护栏施工呢，就是要在指定的路段安装波形护栏，就像给道路穿上一层安全铠甲。
这个路段有多长多弯，周围环境咋样，这些咱得先心里有数，这是咱们干活的大背景。
二、施工准备。
1. 材料准备。
波形护栏板那肯定得是质量杠杠的，就像选超级英雄的装备一样，不能含糊。
咱得检查它的厚度、长度、镀锌层啥的，有一点毛病都不行。
还有立柱，这可是支撑起整个护栏的“脊梁骨”，必须结实耐用。
螺栓螺母这些小零件也别小瞧了，少了它们，这护栏就像散了架的机器人。
得把它们都准备齐全，而且质量也得过关。
2. 设备准备。
打桩机就像咱施工的大拳头，得提前检查好它的性能，看看它有没有力气把立柱稳稳地打进地里。
运输车辆也要准备好，要把材料安全快速地运到施工现场。
测量工具也不能少，尺子、水准仪这些就像咱的眼睛，要把距离、高度啥的量得准准的。
3. 人员准备。
找一帮经验丰富的老师傅带着几个年轻小工就挺好。
老师傅就像武林高手，知道各种施工的窍门，小工们呢，就像好学的徒弟，跟着师傅好好学，大家齐心协力把活干好。
三、施工工艺流程。
1. 测量放样。
这一步就像是给护栏找个合适的家。
先根据设计图纸，用测量工具在路面上把立柱的位置一个一个标出来。
这就像下棋布局一样，每个点都得精确，偏差一点，这护栏装起来可能就歪歪扭扭的，那可不行。
2. 立柱安装。
立柱开始“安家落户”啦。
用打桩机把立柱往土里打，要打得又深又稳。
打桩的时候就像给大地打针，得慢慢打，看着立柱是不是垂直的，要是歪了，就像人站不稳一样，护栏也不安全。
立柱打好之后，还得检查一下它的高度，就像给人量身高一样，得符合设计要求。
高了矮了都不行，高了可能会被车撞到脑袋（也就是高出的部分容易被损坏），矮了就起不到防护的作用了。
3. 波形护栏板安装。
这时候就把波形护栏板请出来啦。
一块一块地把它们挂在立柱上，就像给立柱穿上衣服一样。
相邻的护栏板之间要用螺栓螺母紧紧地连接起来，就像把衣服的扣子系好，不能让它们之间有缝隙，不然调皮的小石头可能就会从缝隙里钻出去，造成危险。
波形钢板护栏施工方案
波形xx护栏的施工工艺流程如下：
测量放线→打桩→调整校验→安装波形梁→调整线性→自检→检查验收。
护栏施工初期，应先做好放线工作，以确保钢板的位置公差在允许范围，然后进行校验。
波形板安装后再进行线形调整，保证波形梁线形良好，符合技术规范要求。
最后进行自检和清理现场工作，准备交工验收。
1）、xx放样：
a、根据设计图和路基单位提供的路面中心线及高程数据放样，并以桥梁、涵洞等控制点进行测量定位。
b、已实施的部分路肩墙和外挡墙如因连线不一致的，为了保证波形护栏的顺适，需在原路肩墙外增加砼或浆砌片石接顺。
c、对全线路肩预留孔进行调查，原则上在路肩施工单位预留孔位置安装护栏立柱。
若原预留孔位置不符合要求或未留孔，首先汇报给监理工程师并重新确定护栏立柱的施工方法。
2）xx安装
a、采用打入法设置立柱。
打入法设置立柱，应严格按照钢钎确定的位置，首先安放自制导向器，再将立柱沿导向孔打入，以确保垂直度。
立柱打入土中应至设计深度，当打入过深时，不得将立柱部分拔出加以矫正，而须将其全部拔出，等到基础压实后重新打入。
立柱安装应与设计图纸相符。
并与道路线形相协调，立柱应牢固地埋入土中，达到设计深度，并与路面垂直。
b、如打入困难时，可采用钻孔法或开挖法安装立柱。
当采用钻孔法进行立柱安装时，立柱定位后应与路基相同的材料回填，并分层夯填密实，使其具有不低于相邻原状土的密实度。
当采用开挖法施工，埋设立柱时，回填料应采用
良好的相同材料并分层夯实（每层厚不得超过15cm），回填土的压实度不应小于相邻原状土。
岩石中的柱桩应用粒料回填并夯实。
c、考虑到护栏结构对景观及驾驶员的视线诱导的影响，立柱安装就位后，应立即进行垂直度、位置、标高的检查。
垂直度检查采用靠尺逐根检查。
位置检查、间距检查直线采用钢尺检测，曲线段采用偏角法使用经纬仪检测；横向位置检查采用尺量道路中心线与立柱横向间距。
标高检查，以路缘石内侧路面为基准，采用自制模或水准仪逐根检查。
其水平方向和竖直方向应形成顺畅的线形。
渐变段及端部立柱的安装为施工时需重点注意的部位，施工中应严格控制立柱位置、高度、注意抛物线形。
3）、防阻块、波形xx、端头的安装
a、在调整好立柱后，即可安装托架（防阻块）。
托架（防阻块）通过连接螺栓固定于波形梁与立柱之间。
在拧紧连接螺栓前应调整托架（防阻块）使其准确就位。
b、波形梁通过拼接螺栓相互拼接，并由连接螺栓固定于托架（防阻块）上。
路基护栏、波形梁的搭接方向是安装的关键，严格按照图纸进行安装。
搭接方向应与行车方向一致。
波形梁在安装过程中应不断进行调整。
因此，不应过早拧紧其连接螺栓和拼接螺栓，以便在安装过程中利用波形梁的长圆孔及时进行调整，使其形成平顺的线形，避免局部凹凸。
当护栏的线形认为比较满意时，方可最后拧紧螺栓。
托架（防阻块）与波形梁之间连接螺栓不宜拧得过紧，以便利用长圆孔调节温度应力。
c、端头梁通过拼接螺栓与标准段护栏相互拼接。
端头梁施工方法与波形梁基本相同。
分段施工完毕后，自检合格并报请监理工程师验收。
注意事项：
（1）立柱不得有明显的扭转，不得焊接加长，端部毛刺必须清除。
立柱放样应以公路上的控制点为基础，根据量距情况对立柱间距作适当调整；立柱安装应与设计图纸相符，并与道路线形协调；立柱必须牢固地埋入土中，并埋入深度必须达到设计所规定的深度，且与地平面垂直。
（2）无论采用何种方法安装护栏，承包人应尽量避免损坏路面下埋设的管线设施，若造成损坏时承包人应负责修好，损坏后的修理费用由承包人承担。
（3）护栏安装完毕后，水平方向和竖直方向应形成顺畅的线形。
应对景观及驾驶员的视线有良好诱导。
（4）设置于路侧的波形梁护栏，不应使护栏面侵入公路建筑界限以内。
（5）波形梁板一般应采用连续辊压成形。
波形梁上的螺栓孔必须定位准确，每一端部的所有拼接螺栓孔应一次冲孔完成。
（6）立柱安装完毕至柱帽安装期间，应防止立柱内掉入杂物。
（7）波形梁的连接螺栓及拼接不宜过早拧紧。
（8）在拧紧连接螺栓前应调整托架（防阻块）准确就位。
（9）护栏、端头、立柱长度和宽度方向不允许焊接，构件不应出现裂缝。
（10）防阻块不得有明显的扭转。
端面切口应平直，毛刺必须清除。
焊缝应光滑平整，焊缝位置应位于任一无螺孔的平面上。
（11）端头不得有明显的扭转。
切口应垂直，端部毛刺必须清除。
曲线部分应圆滑xx。
（12）护栏板的安装必须待立柱混凝土强度达到一定的强度后才能进行。
4）、调校
由于在现场施工过程中，受公路线形、路肩、土质等诸多因素的影响，施工时要根据公路转弯半径和线形对设计施工图中的标注尺寸进行调整，以确保护栏的安全性能和线形的外观效果。
