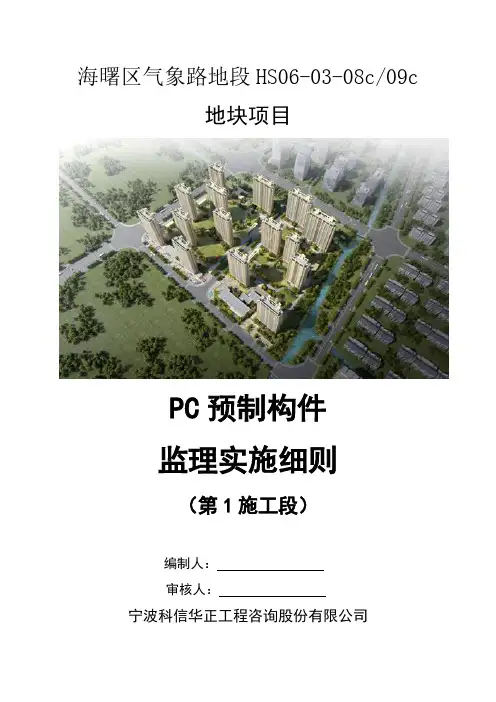

海曙区气象路地段HS06-03-08c/09c地块项目PC预制构件监理实施细则（第1施工段）编制人：审核人：宁波科信华正工程咨询股份有限公司二零一八年九月目录一、工程概况二、编制依据三、监理工作控制要点四、监理工作方法和措施五、P C施工监理安全管理六、监理内部管理PC预制构件监理实施细则（第1施工段）一、工程概况1、工程名称：海曙区气象路地段HS06-03-08c/09c地块项目工程；2、建设单位：宁波招海置业有限公司；3、勘察单位：宁波宁大地基处理技术有限公司；4、设计单位：宁波市房屋建筑设计研究院有限公司；5、监理单位：宁波科信华正工程咨询股份有限公司；6、施工单位：宁波住宅建设集团股份有限公司（第一施工段）；7、PC生产厂家：浙江捷城建筑科技有限公司8、工程地点：本工程位于宁波市海曙区，丽园南路与南苑街交叉口。
本工程现场西面靠丽园南路；东面为第二施工段；北面新典路，中间隔一条泗洲横河；南面为南苑街。
9、建设规模：总建筑面积118368㎡，地上建筑面积为89468㎡，地下室建筑面积为28900㎡。
10、结构类型：剪力墙、框架结构。
本工程PC构件类型包括:1)预制飘窗；2)预制墙板；3)预制叠合板；4)预制阳台；5)预制楼梯；6）预制梁；（1）本工程1#楼采用装配整体式剪力墙结构，PC范围为:4F~25F。
（2）本工程2#楼采用装配整体式剪力墙结构，PC范围为:4F~25F。
（3）本工程 3#楼采用装配整体式剪力墙结构，PC范围为:5F~26F。
（4）本工程 4#楼采用装配整体式剪力墙结构，PC范围为:4F~26F。
（5）本工程 5#楼采用装配整体式剪力墙结构，PC范围为:5F~26F。
（6）本工程 6#楼采用装配整体式剪力墙结构，PC范围为:4F~25F。
（7）本工程7#楼采用装配整体式剪力墙结构，PC范围为:5F~26F。
二、编制依据1、宁波市海曙区气象路地段HS06-03-08c/09c地块项目设计图纸及相关设计文件；2、《钢筋焊接及验收规范》（JGJ18）3、《装配整体式混凝土结构工程施工质量验收规范》DB33/T11234、《装配整体式钢筋混凝土结构施工质量验收规范》DB33/T11235、《混凝土结构工程施工质量验收规范》GB50204-20116、《装配整体式混凝土结构工程施工质量验收规范》DB33/T 11237、《装配式混凝土建筑技术标准》GB-T 512318、国家及浙江省现行的其他有关规范、规定及标准会及产品设计文件规定的其它相关技术指标和技术规范三、监理控制工作要点1、PC构件制作控制工作要点：审核与PC生产的相关的各施工专项方案，主要有塔吊安装方案，PC现场堆放和吊装专项方案，垂直运输方案，脚手架方案。
PC结构施工工程监理细则一、施工前期准备1.监理人员应对施工图纸和设计文件进行认真审查，确保施工图纸和设计文件与现场环境相符，并与业主、建设单位进行沟通和确认。
2.监理人员应督促施工单位提供项目管理人员、技术人员和相关施工人员的证书和培训记录，并核实其资格和能力。
3.监理人员应对施工计划进行审查，确保施工计划合理、可行，并与项目相关方进行沟通和确认。
4.监理人员应对施工现场进行检查和勘察，确保土地或场地的可行性和稳定性，并提出必要的意见和建议。
5.监理人员应组织相关方进行现场会议，明确施工目标、工期、质量标准、监理职责和要求，以及风险管理和安全措施等内容，并形成会议纪要。
二、施工过程管理1.监理人员应对施工单位的材料进行审查，确保材料质量符合设计要求，并对不合格材料进行监管和处理。
2.监理人员应对施工单位的工艺和施工方法进行审查，确保施工过程中的操作规范和安全措施。
3.监理人员应进行定期的现场检查和巡视，确保施工质量和进度符合设计要求和计划，并及时记录和汇报。
4.监理人员应督促施工单位进行质量检验和测试，确保施工质量符合相关标准和规范，并及时记录和报告不合格情况。
5.监理人员应督促施工单位遵守相关法律法规和施工规范，确保施工过程中的安全和环境保护。
6.监理人员应参与施工单位的施工工序评审和验收，确保施工程序和质量符合相关要求，并形成评审和验收报告。
三、施工后期交付1.监理人员应对竣工图纸进行审查，确保竣工图纸与施工图纸一致，并与设计单位进行沟通和确认。
2.监理人员应对施工单位的竣工结算进行审核，确保结算内容合理、准确，并与业主和建设单位进行确认。
3.监理人员应对施工单位的竣工资料进行验收，确保施工资料的完整性和准确性，并提供相应的监理报告。
4.监理人员应参与施工单位的竣工验收和交付，确保施工结果符合设计要求和业主需求，并形成相应的竣工验收报告。
5.监理人员应对施工单位的保修责任进行监督和跟踪，确保施工质量的保持和维护。
PC结构的施工监理实施细则PC结构是指预制混凝土结构，是一种常见的建筑结构形式，具有施工速度快、质量易控制等优点。
施工监理是确保施工过程质量的关键环节。
下面是PC结构施工监理实施细则的一些主要内容。
一、施工前的准备工作1.评估施工单位的资质和经验，确保其具备开展PC结构施工的能力。
2.检查施工单位的施工方案和施工组织设计，包括施工技术措施、施工步骤等，确保施工方案符合相关标准和规范要求。
3.检查施工现场的准备情况，包括人员、机械设备、材料等，确保施工现场符合施工要求。
二、施工过程中的监理工作1.进行现场巡查和验收，确保施工过程中的安全措施到位，材料使用符合要求。
2.对施工单位的施工工艺进行监督和指导，检查施工工艺是否符合相关标准和规范要求。
3.检查施工单位的质量控制措施，包括材料验收、试验和成品检验等，确保施工质量符合要求。
4.对施工单位的进度计划进行监督和调整，确保施工进度正常推进。
5.对施工中出现的问题进行处理和解决，及时与相关方沟通，确保施工进展顺利。
三、施工结束后的监理工作1.对施工质量进行验收，确保施工质量符合相关标准和规范要求。
2.对施工单位的材料、设备等进行清点，确保施工单位按照合同约定归还设备和清理现场。
3.对施工单位的施工报告、竣工图纸等进行验收，确保施工单位按照要求提交相关文件和资料。
4.对施工单位的施工人员进行绩效评估，确保施工人员的素质和技术能力符合要求。
以上是PC结构施工监理实施细则的一些主要内容，但实际施工监理的具体内容和要求还需要根据具体项目和合同来确定。
施工监理的目的是确保施工过程中的质量和安全，确保项目按时按质完成。
因此，在施工监理过程中，监理人员应具备丰富的施工经验和专业知识，能够有效地监督和指导施工单位的工作。
同时，施工单位也应配合监理人员的工作，及时解决问题和提供所需的资料和支持。
只有这样，才能保证PC结构的施工质量和工期的顺利进行。
PC结构施工监理实施细则一、概述当我们谈论《PC结构施工监理实施细则》时，其实就是在说一种建筑过程的详细指导方案。
PC结构，简单来说就是预制混凝土结构的简称。
现在这种结构形式在建筑工程中越来越受欢迎，因为它的建造效率高，质量可控还很环保。
但是要想把这种结构形式建造得既安全又美观，可不是一件简单的事。
这时候就需要我们的监理实施细则来发挥作用了。
这个细则就像是一个贴心的助手，帮助我们在PC结构施工过程中把握每一个环节，确保工程顺利进行。
从材料的选择、施工的顺序，到每一个细节的处理，这个细则都会给出明确的指导。
它告诉我们，哪些环节是不能有丝毫马虎的，哪些细节是需要特别关注的。
制定这个细则的目的，就是要让每一个参与PC结构施工的人，都能清楚明白自己的职责和任务。
它像是一份承诺书，凝聚了工程师、建筑师和所有施工人员的智慧与汗水。
每一次按照细则进行施工，都是对这座建筑负责，对每一位居住者的未来负责。
所以当我们开始PC结构施工时，一定要牢记这个监理实施细则。
它虽然只是一份文件，但里面蕴含的是我们对建筑、对生活的热爱与责任。
让我们一起，用这份细则，建造出更多安全、美观、舒适的建筑吧！1. 阐述PC结构施工的重要性PC结构施工在现代建筑领域具有举足轻重的地位。
我们都知道，建筑是城市的灵魂，而PC结构施工则是建筑高质量、高效率建设的关键环节。
PC结构，即预制构件装配结构，具有精度高、效率快、质量可控等特点。
接下来我们就来详细说说为什么PC结构施工如此重要。
首先从经济效益角度来说，PC结构施工能大大提高施工效率，缩短工期减少现场作业量，从而节约人力成本，为企业创造更多价值。
更重要的是，这种施工技术能有效减少资源浪费和环境污染，推动建筑业可持续发展。
在现代社会追求绿色低碳的背景下，这一点尤为重要。
其次从安全角度来看，PC结构施工能提高建筑的安全性。
预制构件在工厂内生产，质量可控能够有效避免因施工现场条件复杂导致的安全隐患。
PC装配式建筑构件安装使用监理细则1. 前言PC装配式建筑已经成为现今建筑领域的一种重要构造形式，其组成部件也逐渐成熟。
在PC装配式建筑构件的安装和使用过程中，需按照监理细则来进行合理的管理和建设，以保证结构的稳定性、施工质量的可控性和安全性。
为了提高PC装配式建筑施工质量，特制定本监理细则，以作为指导施工及监管的管理文件。
2. PC装配式建筑构件安装前的准备2.1 施工现场准备施工现场应具备平整、宽敞、明亮、无积水的条件。
施工现场应按照设计要求设置施工和物料进出的通道，为施工提供充足的空间和条件。
2.2 施工材料准备所有的材料必须经过验收后方可上场使用。
材料应按照规定分类堆放，不同类型、不同材料的堆放应设有标识。
3. PC装配式建筑构件的安装质量控制3.1 施工前检查在施工前应对安装位置及施工环境进行检查。
检查包括：所安装位置是否符合设计要求，地面是否平整、脚手架设置是否符合要求等。
3.2 过程控制在PC构件安装的过程中，应对构件位置、竖直度、水平度、间隙、防止漏浆漏筋等进行监测，保证施工质量。
同时应按照规范要求对固定方式、连接方式及安装时的受力情况进行掌控。
3.3 施工后验收施工完成后，应对所安装的构件进行检查，需要进一步完善和纠正。
在验收时应注意以下事项：•构件的位置、尺寸是否符合图纸和设计要求；•构件的间隙及连接处是否严密；•构件的光洁度、表面平整度是否符合要求；•构件的钢筋焊接和锚固是否符合要求；•构件的立式和水平是否符合要求。
4. PC装配式建筑构件使用的监测为了确保PC装配式建筑的安全使用，应对施工及使用期间的监测进行管理。
监测应包括：日常巡查、定期检查、年度评估等。
4.1 日常巡查在使用期间应每天对PC构件的使用情况进行巡查，检查有无裂缝、变形等现象，如有异常情况应及时采取补救措施。
4.2 定期检查每隔一定年限，对PC构件进行一次全面的检查，包括外观检查、裂缝、变形等情况，对发现的问题及时进行修复。
装配式PC构件监理实施细则编制：审批：XX有限公司XX项目监理部年月日目录第一章工程概况 (3)第二章监理实施细则的编制要求 (4)第三章实施要点 (6)施工准备 (6)现场要求 (7)弹线定位、标高测设 (8)结构件吊装 (9)检查验收 (16)施工安全保证措施 (20)应急预案 (25)劳动力计划 (27)第一章工程概况一、建设单位：二、设计单位：三、勘察单位：四、监理单位：五、施工单位：六、工程概况：本工程总建筑面积约㎡；本次项目范围包括：2栋高层住宅、2栋洋房、一栋配套幼儿园组成；设计使用年限为50年；抗震设防烈度7度；建筑耐火等级：地下室一级、地上二级；地下室防水等级：地下室侧墙、底板二级，地下室顶板、设备用房一级。
2019年6月七、项目监理机构的人员配备计划第二章监理实施细则的编制要求1、监理实施细则应符合监理规划的要求，并应结合工程项目的专业特点，做到详细、具体、具有可操作性。
2、监理实施细则的编制程序与依据应符合下列规定：2.1监理实施细则应在相应工程施工开始前编制完成，并应经总监理工程师批准；2.2监理实施细则应由专业工程监理工程师编制；3、编制监理实施细则的依据：3.1与建设单位签订的建设工程《委托监理合同》；3.2经公司审核批准实施的《监理规划》；3.3建设单位提供的设计施工图纸；3.4建设单位与施工单位签订的《建设工程施工承包合同》；3.5施工单位报送经审核批准的《施工组织设计》及专项《施工方案》；3.6与工程施工有关的规范、规定、标准和相关技术资料。
4、监理实施细则应包括下列主要内容：4.1专业工程的特点；4.2监理工作的流程；4.3监理工作的控制要点及目标值；4.4监理工作的方法及措施。
5、在监理工作实施过程中，监理实施细则应根据实际情况进行补充、修改和完善。
第三章实施要点一、施工准备1、现场施工道路布置1.1现场施工道路尽量根据永久道路布置，道路的宽度必须满足预制构件运输车辆可同时进出的要求（一般主干道宽度不小于7m，次干道宽度不小于4m）且应布置成环形道路，并且注意车辆的转弯半径。
- .工程监理实施细则〔装配式混凝土构造施工〕容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施工程监理机构〔章〕：专业监理工程师：总监理工程师〔签字、执业印章〕：日期：省住房和城乡建立厅监制装配式混凝土构造施工监理实施细则1、装配式混凝土构造工程概况1.1 工程概况：1、工程名称：2、建立单位：3、设计单位：4、监理单位：4、施工总承包单位：5、建立地点：6、工程概述：7、主要构造类型：8、质量：9、工程方案总投资：10、方案工期：11、建筑面积：1.2本工程装配式混凝土构造概况1.3 本工程装配式构造部品部件类型统计2、装配式混凝土构造施工监理工作依据2.1 其他依据"装配整体式混凝土构造技术导则""省政府关于加快推进建筑产业现代化促进建筑产业转型升级的意见"〔政发〔2014〕111号〕"装配式混凝土构造工程施工监理规程""省住房和城乡建立厅关于加强装配式混凝土构造建筑工程质量平安管理的通知"〔建质安〔2016〕664号〕"装配式混凝土构造工程质量控制要点"〔省住房和城乡建立厅公告〔2017〕第8号〕"省装配式建筑〔混凝土构造〕施工图审查导则〔试行〕"〔建函科〔2016〕565号〕3、工程监理部组织机构3.1 工程监理部组织机构框图：44.1PC 现场堆放和吊装专项方案， PC 方案要表达质量控制措施， 1.4刚度和稳定性。
模具组装正确，应结实、严密、不漏浆，并符合构件的精度要求。
模具堆放场地应平整、坚实、不应有积水，模具应清理干净，模具外表除饰面材料铺贴面围外，应均匀涂刷脱模剂。
1.5，钢筋进场后进厂后，进展钢筋的外观验收，取样复试。
钢筋骨架尺寸应准确，钢筋品种、规格、强度、数量、位置应符合设计和验收规文件要求，钢筋骨架入模后不得移动，并确保保护层厚度。
1.6，埋件、套筒、接驳器、预留孔等材料应合格，品种、规格、型号等符合设计和方案要求。
装配式建筑施工监理实施细则1. 前言本实施细则旨在规范装配式建筑施工监理工作，确保施工过程的安全、高效和质量可控。
监理单位应按照本细则的要求执行监理工作，同时与其他施工参与方密切合作，共同推动装配式建筑施工事业的发展。
2. 监理工作职责2.1 监理单位应派遣具备相应资质和经验的监理人员，负责装配式建筑施工的全过程监督和检查，并及时发现和纠正施工中的不合规行为和问题。
2.2 监理人员应对施工过程中的安全措施、质量标准、操作规程等进行严格监控，确保施工符合相关法律法规和标准要求。
2.3 监理单位应与施工单位、设计单位等协调配合，及时解决施工现场中的问题和纠纷，保证工程进度和质量。
2.4 监理单位应每周向相关部门提交监理工作进展报告，详细记录施工过程中的关键节点、质量问题和安全事故，及时报告上级主管部门。
3. 施工安全管理3.1 监理单位应对施工现场的安全管理进行监督，确保施工人员的人身安全和工程安全。
3.2 监理人员应检查施工现场的安全设施和防护措施的设置是否符合要求，并及时发现和处理施工中的安全隐患。
3.3 监理单位应组织安全培训和教育，提高施工人员的安全意识和操作技能。
3.4 监理单位应定期组织安全检查，落实整改措施并记录检查情况。
4. 质量控制4.1 监理单位应对施工过程中的质量控制进行全程监督，确保施工质量符合相关标准和规范。
4.2 监理人员应检查施工材料的质量合格证明和进场验收情况，并对施工工艺和质量要求进行把关。
4.3 监理单位应协助进行工程验收，确保工程质量达到合同约定和设计要求。
4.4 监理单位应建立质量问题反馈机制，及时处理施工过程中出现的质量问题，并追究相关责任。
5. 合同管理5.1 监理单位应对施工合同的执行情况进行监督和检查，确保各方履行合同义务。
5.2 监理人员应核实合同文件的完整性和合法性，并对合同约定的工程量、质量、进度等进行跟踪和核实。
5.3 监理单位应处理施工合同变更、索赔和争议等问题，维护施工参与方的合法权益。

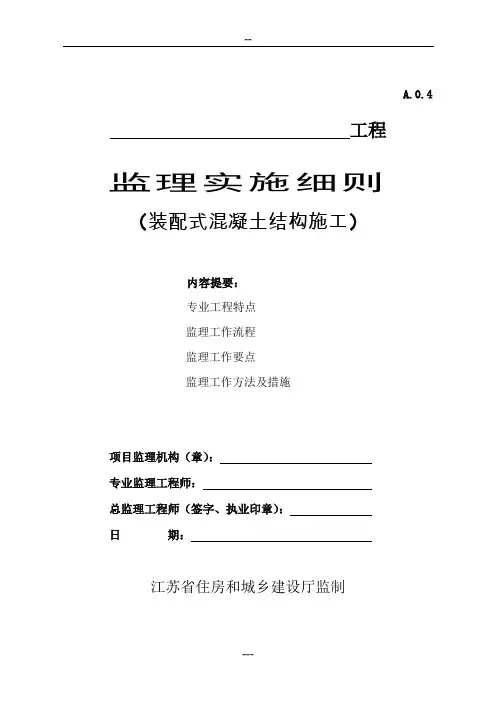

A.0.4工程监理实施细则（装配式混凝土结构施工）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师（签字、执业印章）：日期：江苏省住房和城乡建设厅监制装配式混凝土结构施工监理实施细则1、装配式混凝土结构工程概况1.1 工程概况：1、工程名称：2、建设单位：3、设计单位：4、监理单位：4、施工总承包单位：5、建设地点：6、工程概述：7、主要结构类型：8、质量：9、工程计划总投资：10、计划工期：11、建筑面积：1.2本工程装配式混凝土结构概况1.3 本工程装配式结构部品部件类型统计2、装配式混凝土结构施工监理工作依据2.1 其他依据《装配整体式混凝土结构技术导则》《省政府关于加快推进建筑产业现代化促进建筑产业转型升级的意见》（苏政发〔2014〕111号）《装配式混凝土结构工程施工监理规程》《江苏省住房和城乡建设厅关于加强装配式混凝土结构建筑工程质量安全管理的通知》（苏建质安〔2016〕664号）《装配式混凝土结构工程质量控制要点》（江苏省住房和城乡建设厅公告〔2017〕第8号）《江苏省装配式建筑（混凝土结构）施工图审查导则（试行）》（苏建函科〔2016〕565号）3、项目监理部组织机构3.1 项目监理部组织机构框图：图4.1 项目监理部组织机构框图4、装配式混凝土结构施工监理工作流程4.1 装配式混凝土结构施工监理总程序装配式混凝土结构施工监理程序框图5、装配整体式混凝土结构施工的监理控制工作要点1、PC构件制作控制工作要点：1.1，审核与PC生产的相关的各施工专项方案，主要有PC现场堆放和吊装专项方案，垂直运输方案。
确定与PC构件相关的吊点、埋件、预留孔、套筒、接驳器等的位置、尺寸、型号，协调相关单位根据相关方案措施进行图纸深化，并与预制厂进行交底。
1.2，选定PC加工构件厂，协助甲方在PC预制厂的合格供应商内选择加工厂，从营业执照、许可证、生产规模、业务手册（业绩）、试验室等级进行审核。
A.0.4工程监理实施细则（装配式混凝土结构施工）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师（签字、执业印章）：日期：江苏省住房和城乡建设厅监制装配式混凝土结构施工监理实施细则1、装配式混凝土结构工程概况1.1 工程概况：1、工程名称：2、建设单位：3、设计单位：4、监理单位：4、施工总承包单位：5、建设地点：6、工程概述：7、主要结构类型：8、质量：9、工程计划总投资：10、计划工期：11、建筑面积：1.2本工程装配式混凝土结构概况1.3 本工程装配式结构部品部件类型统计本工程部品部件类型统计表表1.2部品部件统计构件种类规格每层数量每块最大重量梁（叠合梁）板（叠合板）柱墙楼梯梯段悬挑构件2、装配式混凝土结构施工监理工作依据序号名称编号1 《国务院办公厅关于大力发展装配式建筑的指导意见》国办发〔2016〕71号2 《机械设备安装工程施工及验收通用规程》GB50231-20093 《水泥基灌浆材料应用技术规范》GBT50448-20154 《混凝土结构工程施工质量验收规范》GB50204-20155 《装配式混凝土建筑技术标准》GB/T51231-20166 《预制预应力混凝土装配整体式框架（世构体系）技术规程》JG/T006-20057 《预制混凝土装配整体式框架（润泰体系）技术规程》JG/T034-20098 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20109 《建筑施工安全检查标准》JGJ59-201110 《建筑施工起重吊装工程安全技术规范》JGJ276-201211 《钢筋连接用灌浆套筒》JG.T398-201212 《钢筋连接用套筒灌浆料》JGT408-201313 《建筑施工临时支撑结构技术规范》JGJ300-201314 《装配式混凝土结构技术规程》JGJ1-201415 《钢筋套筒灌浆连接应用技术规程》JGJ355-201516 《建筑施工高处作业安全技术规程》JGJ80-201617 《装配式混凝土连接节点构造图集》15G310-1，218 《装配式混凝土结构住宅建筑设计示例(剪力墙结构) 》15J939-119 《装配整体式混凝土剪力墙结构技术规程》DGJ/TJ125-201620 《预制预应力混凝土装配整体式结构技术规程》DGJ/TJ199-201621 《装配式结构工程施工质量验收规程》DGJ32/J184-2016222.1 其他依据《装配整体式混凝土结构技术导则》《省政府关于加快推进建筑产业现代化促进建筑产业转型升级的意见》（苏政发〔2014〕111号）《装配式混凝土结构工程施工监理规程》《江苏省住房和城乡建设厅关于加强装配式混凝土结构建筑工程质量安全管理的通知》（苏建质安〔2016〕664号）《装配式混凝土结构工程质量控制要点》（江苏省住房和城乡建设厅公告〔2017〕第8号）《江苏省装配式建筑（混凝土结构）施工图审查导则（试行）》（苏建函科〔2016〕565号）3、项目监理部组织机构3.1 项目监理部组织机构框图：总监土建监理监理员安装监理图4.1 项目监理部组织机构框图4、装配式混凝土结构施工监理工作流程4.1 装配式混凝土结构施工监理总程序装配式混凝土结构施工监理程序框图定位、测量放线墙柱等竖向构件吊装，临时支撑固定 部品部件进场验收退场处理竖向构件节点连接 竖向连接验收 技术处理临时支撑架搭设 梁、板等水平构件吊装 钢筋绑扎，水电预埋安装 连接施工、防水施工 后浇混凝土施工隐蔽工程验收审查施工资质及人员资格 审核装配式结构施工组织设计或专项方案 监理资料整理整改合格合格 不合格 不合格合格合格 不合格 符合要求5、装配整体式混凝土结构施工的监理控制工作要点1、PC构件制作控制工作要点：1.1，审核与PC生产的相关的各施工专项方案，主要有PC现场堆放和吊装专项方案，垂直运输方案。

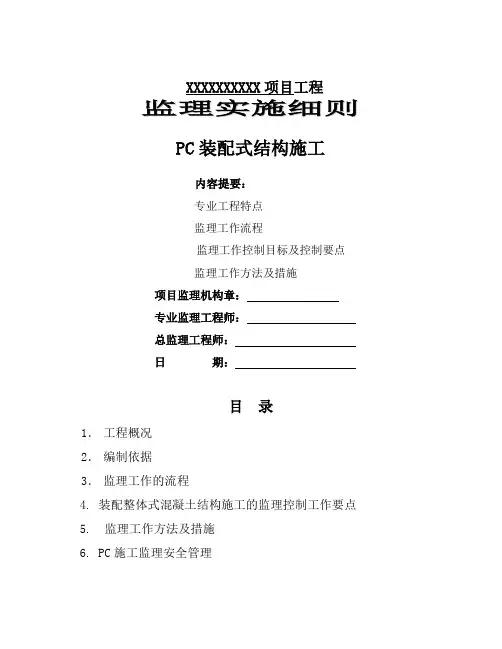

XXXXXXXXXX项目工程监理实施细则（PC(装配式)结构施工）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：目录1．工程概况2．编制依据3．监理工作的流程4. 装配整体式混凝土结构施工的监理控制工作要点5. 监理工作方法及措施6. PC施工监理安全管理一、专业工程特点：1.1本地块基地总面积为36577.30㎡，其中建筑占地面积为6934.76㎡，绿地面积为13077.20㎡；由10栋18层高层住宅、1栋3层配套公建、1栋1层开关站、3栋1层街坊站、1栋1层垃圾房、1栋1层门卫及大底板1层地下车库组成；总建筑面积为114377.44㎡，地上总建筑面积为81749.68㎡，地下总建筑面积为32627.76㎡，计容建筑面积为79364.32㎡，住宅地上建筑面积为79013.66㎡，住宅地下建筑面积为4435.83㎡。
1.2建筑结构形式：高层住宅采用装配整体式剪力墙结构，配建公建采用钢框架结构，地下车库、开关站、街坊站、垃圾站及门卫采用框架结构，建筑物抗震设防烈度为7度；本工程采用桩基础，承台形式为桩笩，其基桩采用预应力混凝土管桩。
1.3 参建单位概况：工程名称：工程地址：建设单位：设计单位：监理单位：施工总承包单位:二、编制依据：1、PC专项施工方案2、《混凝土结构工程施工质量验收规范》（GB50204-2015）3、《装配式住宅混凝土构件制作、施工及质量验收规程》（DG/TJ08-2069-2010）4、《装配整体式钢筋混凝土结构施工及质量验收规范》（DJ08-2117-2012）5、《装配整体式混凝土住宅构造节点图集》（DBJT08-116-2013）6、《建筑装饰装修工程质量验收规范》（GB50210-2011）7、《建筑施工安全检查标准》（JGJ59-2011）8、《建筑施工现场环境与卫生标准》（JGJ146-2013）9、《现场施工安全生产管理规范》（DGJ08-903-2013）10、《施工现场临时用电安全技术规范》（JGJ46-2005）11、《建设工程施工现场消防安全技术规程》（GB50720-2011）12、国家、上海市相关施工规范及标准。
三、监理工作流程：1、PC构件安装监理工作流程：四、装配整体式混凝土结构施工的监理控制工作要点：1、PC构件制作控制工作要点：（1）审核与PC生产的相关的各施工专项方案，主要有塔吊安装方案，PC现场堆放和吊装专项方案，垂直运输方案，脚手架方案。
确定与PC构件相关的吊点、埋件、预留孔、套筒、接驳器等的位置、尺寸、型号，协调相关单位根据相关方案措施进行图纸深化，并与预制厂进行交底。
（2）选定PC加工构件厂，协助甲方在PC预制厂的合格供应商内选择加工厂，从营业执照、许可证、生产规模、业务手册（业绩）、试验室等级进行审核。
最终选定PC预制加工的供应商。
（3）审核构件加工厂的PC构件生产加工方案和进度方案，方案内要体现质量控制措施，验收措施、合格标准；加工、供应计划是否满足现场施工要求。
（4）模具的制作，模具使用的钢材应符合质量合格的钢材，模具应具有足够的强度、刚度和稳定性。
模具组装正确，应牢固、严密、不漏浆，并符合构件的精度要求。
模具堆放场地应平整、坚实、不应有积水，模具应清理干净，模具表面除饰面材料铺贴面范围外，应均匀涂刷脱模剂。
（5）面砖反打施工，面砖进厂进行验收，在模具内铺面砖前，应对面砖进行筛选，确保面砖尺寸误差在受控范围内，无色差、无裂缝掉角等质量缺陷。
入模面砖表面平整，缝隙应横平竖直，缝隙宽度均匀符合设计要求，缝隙应进行密封处理。
（6）钢筋进场后进厂后，进行钢筋的外观验收，取样复试。
钢筋骨架尺寸应准确，钢筋品种、规格、强度、数量、位置应符合设计和验收规范文件要求，钢筋骨架入模后不得移动，并确保保护层厚度。
（7）埋件、套筒、接驳器、预留孔等材料应合格，品种、规格、型号等符合设计和方案要求。
预埋位置正确，定位牢固。
（8）门窗框安装，窗框进厂进行外观验收，品种、规格、尺寸、性能和开启方向、型材壁厚、连接方式等符合设计和规范要求，并提供门窗的质保资料。
窗框安装在限位框上，门窗框应采取包裹遮盖等保护措施，窗框安装应位置正确，方向正确，横平竖直，对安装质量进行验收。
（9）PC构件混凝土浇捣，厂家自检合格后，报驻厂监理验收，应对钢筋、保护层、预留孔道、埋件、接驳器、套筒等逐件进行验收，经验收合格后才准浇混凝土。
混凝土原材料及外加剂应有合格证、备案证明验证单，并在厂内试验室进行复试。
混凝土配合比、塌落度符合规范要求，并做抗压强度试块。
混凝土应振捣密实，不应碰到钢筋骨架、面砖、埋件等，随时观察模具、门窗框、埋件预留孔等，出现变形移位及时采取措施。
蒸压养护的遮盖符合蒸压养护要求、静停（2H）、升温(150C/H)、恒温(3H，温度不超过550C)、降温（100C/H）、结束的控制时间和温度控制应符合要求。
（10）模具拆除和修补，当强度大于设计强度的75%（根据同条件拆模试块抗压强度确定），方可拆模。
拆模后对PC构件进行验收，对存在的缺陷进行整改和修补，对质量缺陷修补应有专项修补方案。
（11）PC构件出厂前的验收，构件厂应建立产品数据库，对构件产品进行统一编码，建立产品档案，对产品的生产、检验、出厂、储运、物流、验收做全过程跟踪，在产品醒目位置做明显标识。
加工厂应有PC构件运输方案，采用运输的平板汽车，PC的专用运输架，PC构件强度达到运输要求，有符合要求的成品保护措施，PC装车前，监理对PC 构件再次验收，符合要求后准许出厂，并在PC构件上签章（监理验收合格章）。
2、PC构件安装监理工作要点（1）督促施工单位应建立健全质量管理体系、施工质量控制和检验制度；（2）审核施工单位编制的PC装配式混凝土结构施工专项方案，方案应包括PC构件施工阶段预制构件堆放和驳运道路的施工总平面图；吊装机械选型和平面布置；预制构件总体安装流程；预制构件安装施工测量；分项工程施工方法；产品保护措施；保证安全、质量技术措施。
（3） PC预制构件的进场检验和验收，预制生产单位应提供构件质量证明文件；预制构件应有标识：生产企业名称、工地名称、制作日期、品种、规格、面好、方向等出厂标识；PC构件的外观质量和尺寸偏差；预埋件、预留孔、吊点、预埋套孔等再次核查，进入现场的构件逐一进行质量检查，检查不合格的构件不得使用。
存在缺陷的构件应进行修整处理，修整技术处理方案应经监理确认。
（4）预制构件的现场存放应符合下列规定：1)、预制构件进场后, 应按品种、规格、吊装顺序分别设置堆垛, 存放堆垛宜设置在吊装机械工作范围内；2)、预制墙板宜采用堆放架插放或靠放, 堆放架应具有足够的承载力和刚度；预制墙板外饰面不宜作为支撑面, 对构件薄弱部位应采取保护措施；3)、预制叠合板、柱、梁宜采用叠放方式。
预制叠合板叠放层不宜大于6层, 预制柱、梁叠放层数不宜大于2层。
底层及层间应设置支垫, 支垫应平整且应上下对齐, 支垫地基应坚实。
构件不得直接放置于地面上；4) 、预制异形构件堆放应根据施工现场实际情况按施工方案执行；5) 、预制构件堆放超过上述层数时, 应对支垫、地基承载力进行验算。
（5）PC构件吊装安装前，应按照装配整体式混凝土结构施工的特点和要求, 对塔吊作业人员和施工操作人员进行吊装前的安全技术交底。
并进行模拟操作，确保信号准确，不产生误解。
（6）装配整体式混凝土结构工程施工前，应对施工现场可能发生的危害、灾害和突发事件制定应急预案, 并应进行安全技术交底。
（7）装配整体式混凝土结构起重吊装特种作业人员, 应具有特种作业操作资格证书, 严禁无证上岗。
（8）装配整体式混凝土结构安装顺序以及连接方式及临时支撑和拉结，应保证施工过程结构构件具有足够的承载力和刚度, 并应保证结构整体稳固性。
（9）预制构件安装过程中, 各项施工方案应落实到位, 工序控制符合规范和设计要求。
（10）装配整体式结构应选择具有有代表性的单元进行试安装, 试安装过程和方法应经监理( 建设) 单位认可。
（11） PC预制构件的安装准备：吊装设备的完好性，力矩限位器、重量限制器、变幅限制器、行走限制器、吊具、吊索等进行检查，应符合相关规定。
（12）预制构件测量定位，每层楼面轴线垂直控制点不宜少于4个, 楼层上的控制线应由底层向上传递引测；每个楼层应设置1个高程引测控制点；预制构件安装位置线应由控制线引出,每件预制构件应设置两条安装位置线。
预制墙板安装前,应在墙板上的内侧弹出竖向与水平安装线, 竖向与水平安装线应与楼层安装位置线相符合。
采用饰面砖装饰时, 相邻板与板之间的饰面砖缝应对齐。
监理对弹线进行复核。
（13）预制构件的吊装，1)、预制构件起吊时的吊点合力宜与构件重心重合,可采用可调式横吊梁均衡起吊就位；吊装设备应在安全操作状态下进行吊装。
2)、预制构件应按施工方案的要求吊装,起吊时绳索与构件水平面的夹角不宜小于60 0 , 且不应小于450。
3)、预制构件吊装应采用慢起、快升、缓放的操作方式。
预制墙板就位宜采用由上而下插入式安装形式。
预制构件吊装过程不宜偏斜和摇摆,严禁吊装构件长时间悬挂在空中；预制构件吊装时, 构件上应设置缆风绳控制构件转动, 保证构件就位平稳。
4)、预制构件吊装应及时设置临时固定措施, 临时固定措施应按施工方案设置, 并在安放稳固后松开吊具。
（14）预制墙板安装过程应设置临时斜撑和底部限位装置, 并应符合下列规定:1)、每件预制墙板安装过程的临时斜撑不宜少于2道,临时斜撑宜设置调节装置, 支撑点位置距离板底不宜大于板高的2 / 3 ,且不应小于板高的1 / 2 ；2)、每件预制墙板底部限位装置不少于2个,间距不宜大于4 m；3)、临时斜撑和限位装置应在连接部位混凝土或灌浆料强度达到设计要求后拆除；当设计无具体要求时,混凝土或灌浆料应达到设计强度的7 5 %以上方可拆除。
（15）预制混凝土叠合墙板构件安装过程中,不得割除或削弱叠合板内侧设置的叠合筋。
（16）相邻预制墙板安装过程宜设置3道平整度控制装置, 平整度控制装置可采用预埋件焊接或螺栓连接方式。
（17）预制混凝土墙板校核与调整应符合下列规定:1)、预制墙板安装平整度应以满足外墙板面平整为主；2)、预制墙板拼缝校核与调整应以竖缝为主, 横缝为辅；3)、预制墙板阳角位置相邻板的平整度校核与调整, 应以阳角垂直度为基准进行调整；（18）预制墙板采用螺栓连接方式时, 构件吊装就位过程应先进行螺栓连接, 并应在螺栓可靠连接后卸去吊具。
（19）预制阳台板安装应符合下列规定:1)、悬挑阳台板安装前应设置防倾覆支撑架, 支撑架应在结构楼层混凝土达到设计强度要求时, 方可拆除支撑架；2)、悬挑阳台板施工荷载不得超过楼板的允许荷载值；3)、预制阳台板预留锚固钢筋应伸入现浇结构内, 并应与现浇混凝土结构连成整体；4)、预制阳台与侧板采用灌浆连接方式时阳台预留钢筋应插入孔内后进行灌浆；5)、灌浆预留孔的直径应大于插筋直径的3倍,并不应小于6 0 mm; 预留孔壁应保持粗糙或设波纹管齿槽。
