大工19秋《电力电子技术》在线作业2答案

【2019奥鹏】-大工19秋《电力电子技术》在线作业1-0001
试卷总分:100 得分:100
一、单选题 (共 6 道试题,共 30 分)
1.使电力MOSFET导通的栅源驱动电压一般取（）V。

A.5-10
B.15-20
C.10-15
D.0-5
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:C
2.静电感应晶体管的英文缩写是（）。

A.SITH
B.SIT
C.PIC
D.IGCT
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:B
3.整流二极管多用于开关频率在（）Hz以下的整流电路中。

A.5k
B.500
C.1k
D.10k
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:C
4.（）指的是电力二极管所能承受的最大的连续一个或几个工频周期的过电流。

A.额定电流
B.浪涌电流
C.正向平均电流
D.反向重复峰值电流
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:B
5.（）的英文缩写是GTR。

A.门极可关断晶闸管
B.电力晶体管
C.电力场效应晶体管
D.电力二极管
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:B
6.电力电子器件采用的主要材料是（）。

大工19春《电力电子技术》在线作业3软开关电路根据软开关技术发展的历程，可以分成几类电路，下列哪项不属于其发展分类？（）A.整流电路B.准谐振电路C.零开关PWM电路D.零转换PWM电路正确答案:A（）是最早出现的软开关电路。

A.准谐振电路B.零开关PWM电路C.零转换PWM电路D.以上都不正确正确答案:A直流电动机可逆电力拖动系统能够在（）个象限运行。

A.1B.2C.3D.4正确答案:D下列选项中不是交流电力控制电路的控制方法的是？（）A.改变电压值B.改变电流值C.不改变频率D.改变频率正确答案:D下列哪个选项与其他三项不是同一概念？（）A.直接变频电路B.交交直接变频电路C.周波变流器D.交流变频电路?正确答案:D下列不属于单相交-交变频电路的输入输出特性的是（）。

A.输出上限频率B.输出功率因数C.输出电压谐波D.输入电流谐波正确答案:BUPS广泛应用于下列哪些场合中？（）A.银行B.交通C.医疗设备D.工厂自动化机器正确答案:ABCD斩波电路应用于下列哪些选项下，负载会出现反电动势？（）A.用于电子电路的供电电源B.用于拖动直流电动机C.用于带蓄电池负载D.以上均不是正确答案:BC下列属于基本斩波电路的是（）。

A.降压斩波电路B.升压斩波电路C.升降压斩波电路D.Cuk斩波电路正确答案:ABCD下列哪些属于UPS按照工作原理的分类？（）A.后备式B.在线式C.离线式D.在线互动式正确答案:ABD下列各项交流电力电子开关的说法，正确的是（）。

A.需要控制电路的平均输入功率B.要有明确的控制周期C.要根据实际需要控制电路的接通D.要根据实际需要控制电路的断开正确答案:CD下列哪些电路的变压器中流过的是直流脉动电流？（）A.半桥电路B.全桥电路C.反激电路D.正激电路正确答案:CD移相全桥电路同硬开关全桥电路相比，增加了辅助开关等元件。

A.错误B.正确正确答案:A超级电容储能系统的核心部件是交直流变换器。

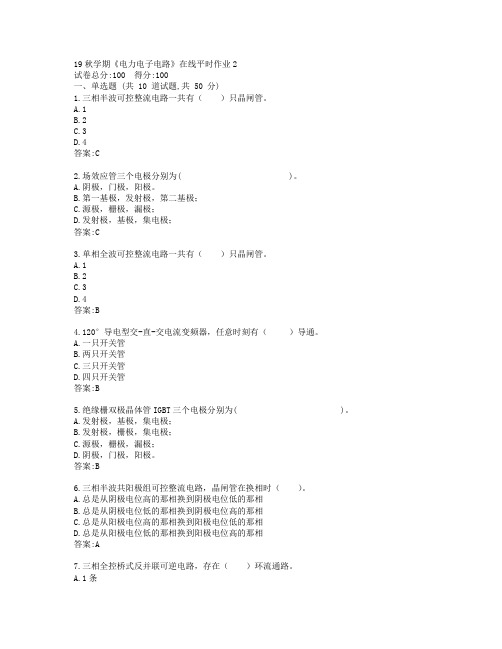

19秋学期《电力电子电路》在线平时作业2
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.三相半波可控整流电路一共有（）只晶闸管。

A.1
B.2
C.3
D.4
答案:C
2.场效应管三个电极分别为( )。

A.阴极，门极，阳极。

B.第一基极，发射极，第二基极；
C.源极，栅极，漏极；
D.发射极，基极，集电极；
答案:C
3.单相全波可控整流电路一共有（）只晶闸管。

A.1
B.2
C.3
D.4
答案:B
4.120°导电型交-直-交电流变频器，任意时刻有（）导通。

A.一只开关管
B.两只开关管
C.三只开关管
D.四只开关管
答案:B
5.绝缘栅双极晶体管IGBT三个电极分别为( )。

A.发射极，基极，集电极；
B.发射极，栅极，集电极；
C.源极，栅极，漏极；
D.阴极，门极，阳极。

答案:B
6.三相半波共阳极组可控整流电路，晶闸管在换相时（）。

A.总是从阴极电位高的那相换到阴极电位低的那相
B.总是从阴极电位低的那相换到阴极电位高的那相
C.总是从阳极电位高的那相换到阳极电位低的那相
D.总是从阳极电位低的那相换到阳极电位高的那相
答案:A
7.三相全控桥式反并联可逆电路，存在（）环流通路。

A.1条。

大工19秋《电力电子技术》在线作业2
一、单选题（共 6 道试题，共 30 分。

）
1. 单相电流型逆变电路要求（）。

A. 负载电流超前于负载电压
B. 负载电流滞后于负载电压
C. 负载电流和负载电压同时
D. 以上都不正确
正确答案：A
2. 在正弦电路中，电路的平均功率和下列哪项是同一概念？（）
A. 无功功率
B. 有功功率
C. 视在功率
D. 以上都不正确
正确答案：B
3. 在采用电力MOSFET的电路中，采用（）方式换流。

A. 器件换流
B. 电网换流
C. 负载换流
D. 强迫换流
正确答案：A
4. 三相电流型桥式逆变电路中六个晶闸管VT1到VT6每隔（）度依次导通。

A. 30
B. 60
C. 90
D. 120
正确答案：B
5. 带电阻性负载三相半波可控整流电路在一个工作周期中，3个二极管轮流导通，各导通（）度。

A. 60
B. 90
C. 120
D. 180
正确答案：C
6. 电流型逆变电路交流侧输出电流波形为（）。

A. 锯齿波
B. 正弦波
C. 矩形波
D. 三角波。

《电力电子技术》习题及解答第1章 思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。

1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K VI <=Ω=250100，所以不合理。

0-1. 什么是电力电子技术 ?电力电子技术是应用于电力技术领域中的电子技术；它是以利用大功率电子器件对能量进行变换和控制为主要内容的技术。

国际电气和电子工程师协会（ IEEE）的电力电子学会对电力电子技术的定义为：“有效地使用电力半导体器件、应用电路和设计理论以及分析开发工具，实现对电能的高效能变换和控制的一门技术，它包括电压、电流、频率和波形等方面的变换。

”0-2. 电力电子技术的基础与核心分别是什么?电力电子器件是基础。

电能变换技术是核心.0-3. 请列举电力电子技术的 3 个主要应用领域。

电源装置 ; 电源电网净化设备 ; 电机调速系统 ; 电能传输和电力控制 ; 清洁能源开发和新蓄能系统 ; 照明及其它。

0-4. 电能变换电路有哪几种形式?其常用基本控制方式有哪三种类型AD-DC整流电 ;DC-AC逆变电路 ;AC-AC 交流变换电路 ;DC-DC直流变换电路。

常用基本控制方式主要有三类：相控方式、频控方式、斩控方式。

0-5. 从发展过程看，电力电子器件可分为哪几个阶段? 简述各阶段的主要标志。

可分为：集成电晶闸管及其应用；自关断器件及其应用；功率集成电路和智能功率器件及其应用三个发展阶段。

集成电晶闸管及其应用：大功率整流器。

自关断器件及其应用：各类节能的全控型器件问世。

功率集成电路和智能功率器件及其应用：功率集成电路（ PIC），智能功率模块（ IPM）器件发展。

0-6. 传统电力电子技术与现代电力电子技术各自特征是什么?传统电力电子技术的特征：电力电子器件以半控型晶闸管为主，变流电路一般为相控型，控制技术多采用模拟控制方式。

现代电力电子技术特征：电力电子器件以全控型器件为主，变流电路采用脉宽调制型，控制技术采用 PWM 数字控制技术。

0-7. 电力电子技术的发展方向是什么?新器件：器件性能优化，新型半导体材料。

高频化与高效率。

集成化与模块化。

数字化。

绿色化。

1-1. 按可控性分类，电力电子器件分哪几类?按可控性分类，电力电子器件分为不可控器件、半控器件和全控器件。

《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。

1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。

电力电子技术题库及答案整理版《电力电子技术》习题&答案一、填空（每项1分，共50分）1、对同一晶闸管，维持电流ih与擎住电流il在数值大小上有il__大于__ih。

2.功率集成电路的Pic可分为两类，一类是高压集成电路，另一类是高压集成电路_________智能功率集成电路。

3.晶闸管关闭状态下的不重复电压UDSM和转向电压UBO的值应为，UDSM_u_________________。

在带电阻负载的三相半波可控整流电路中，晶闸管承受的最大正向电压UFM等于UFM？是相电压的有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差__________120°_______。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______下降______。

7、晶闸管串联时，给每只管子并联相同阻值的电阻r是_____________静态均压________________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有___y形和△形___二种方式。

9、抑制过电压的方法之一是用_____储能元件_______吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在___同一相_的上、下二个开关元件之间进行。

11、改变spwm逆变器中的调制比，可以改变_________________输出电压基波________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是___________(一个)较大的负电流__________。

13、恒流驱动电路中抗饱和电路的主要作用是_________减小存储时间________________。

14.为了使二极管的功率与二极管的开关时间相匹配，需要使用功率晶体管缓冲保护电路中的二极管。

15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为：_____________________维持电流_______________________。
