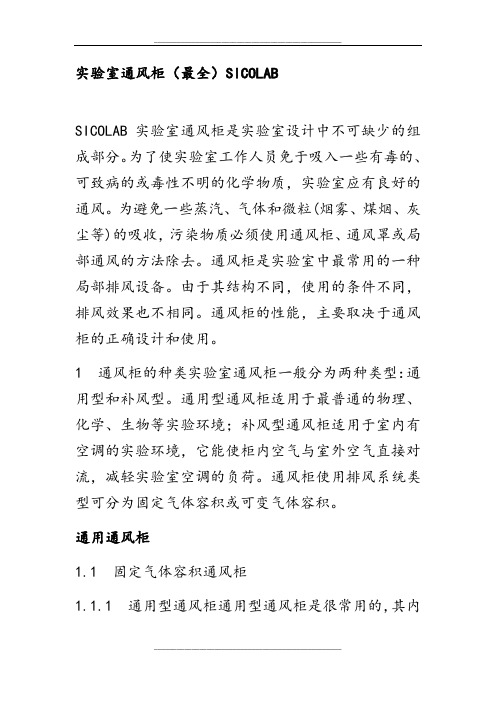

实验室通风柜（最全）SICOLABSICOLAB实验室通风柜是实验室设计中不可缺少的组成部分。

为了使实验室工作人员免于吸入一些有毒的、可致病的或毒性不明的化学物质，实验室应有良好的通风。

为避免一些蒸汽、气体和微粒(烟雾、煤烟、灰尘等)的吸收，污染物质必须使用通风柜、通风罩或局部通风的方法除去。

通风柜是实验室中最常用的一种局部排风设备。

由于其结构不同，使用的条件不同，排风效果也不相同。

通风柜的性能，主要取决于通风柜的正确设计和使用。

1 通风柜的种类实验室通风柜一般分为两种类型：通用型和补风型。

通用型通风柜适用于最普通的物理、化学、生物等实验环境；补风型通风柜适用于室内有空调的实验环境，它能使柜内空气与室外空气直接对流，减轻实验室空调的负荷。

通风柜使用排风系统类型可分为固定气体容积或可变气体容积。

通用通风柜1.1 固定气体容积通风柜1.1.1 通用型通风柜通用型通风柜是很常用的，其内部具有一个气体导流板以及活动的进风调节板。

通用通风柜通常以固定的排风容积运行，大部分有害气体通过进风调节板孔进入通风柜。

减小进风调节板孔会增大通过进风调节板孔的空气的速度。

通用通风柜最便宜，但是它的使用性能很大程度上取决于进风调节板的位置的高低。

当进风调节板接近关闭位置时，通过进风调节板孔的高速气流可能会吹翻重量微小的仪器，干扰测试设备，降低蒸馏速率，降低加热温度，吹散有价值的试样材料或在通风柜内产生紊乱。

1.1.2 旁通式通风柜当实验室要大幅度排除室内空气时，采用这种通风柜比较合适，因为当柜门全闭时并不影响室内的换气量。

旁通通风柜中的补偿进风孔起限制进风调节板孔进入通风柜的气流速度的作用，因为进风调节板可以上升或下降。

旁通通风柜一般以固定气体容积工作。

当进风调节板关闭时，进入通风柜的气流方向将重新分布，因此使通风柜中的高速气流流量减至最少。

进风调节板上升或降低，都会减小气流速度。

因此，旁通通风柜的进风调节板孔进入通风柜的气流速度一般不会妨碍通风柜的设备和操作。

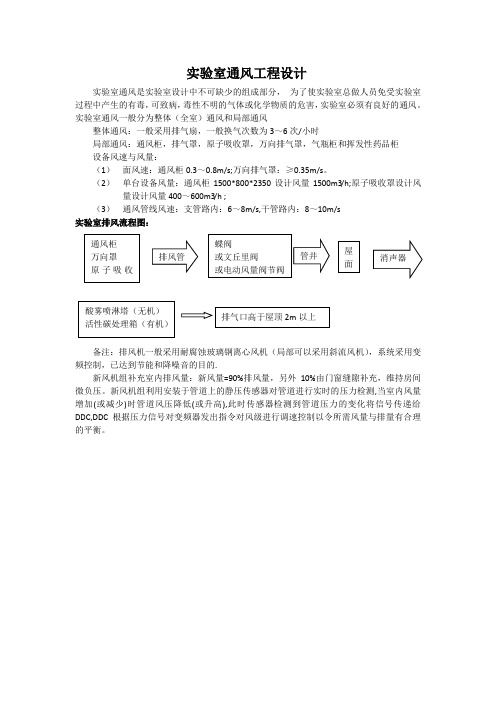

实验室通风工程设计
实验室通风是实验室设计中不可缺少的组成部分，为了使实验室总做人员免受实验室过程中产生的有毒，可致病，毒性不明的气体或化学物质的危害，实验室必须有良好的通风。

实验室通风一般分为整体（全室）通风和局部通风
整体通风：一般采用排气扇，一般换气次数为3～6次/小时
局部通风：通风柜，排气罩，原子吸收罩，万向排气罩，气瓶柜和挥发性药品柜
设备风速与风量：
（1）面风速：通风柜0.3～0.8m/s;万向排气罩：≥0.35m/s。

（2）单台设备风量：通风柜1500*800*2350设计风量1500m3/h;原子吸收罩设计风量设计风量400～600m3/h ;
（3）通风管线风速：支管路内：6～8m/s,干管路内：8～10m/s
实验室排风流程图：
备注：排风机一般采用耐腐蚀玻璃钢离心风机（局部可以采用斜流风机）
，系统采用变频控制，已达到节能和降噪音的目的.
新风机组补充室内排风量：新风量=90%排风量，另外10%由门窗缝隙补充，维持房间微负压。

新风机组利用安装于管道上的静压传感器对管道进行实时的压力检测,当室内风量增加(或减少)时管道风压降低(或升高),此时传感器检测到管道压力的变化将信号传递给DDC,DDC根据压力信号对变频器发出指令对风级进行调速控制以令所需风量与排量有合理的平衡。

实验室中通风橱柜的选择指南建设现代化的实验室建设是个综合的系统工程。

在装备各种仪器设备及其配套设施的同时，既要考虑供电、给水、排水、送风、排风净化排污等要求，还要考虑到对人员、物体、周边环境的安全性，噪音、异味、视觉环境的舒适性，仪器设备的可操作性、功能性，以及信息处理的便捷性。

因此，现代化的生化实验室必须有最佳的设计和高品质的设备去满足。

在现代化实验室设备中有通风柜、中央实验台、边台、药品柜、器皿柜、气瓶柜等，其中通风柜是生化实验室设备中担负着十分重要的功能，是必不可少的设备。

因此，选择通风柜是实验室建设中的重要问题，必须引起足够的重视。

通风柜的主要功能通风柜的功能中最主要的是排气功能，在化学实验室中，实验操作时产生各种有害气体、臭气、湿气以及易燃、易爆、腐蚀性物质，为了保护使用者的安全，防止实验中的污染物质向实验室扩散，在污染源附近要使用通风柜，以往通风柜使用台数较少，只在特别有害且危险的气体及产生大量热的实验中使用。

通风柜只担负实验台的辅助功能。

近年来考虑到改善实验环境，在实验台上进行的实验逐渐转移到通风柜内，这就要求在通风柜里要有最适于设备使用的功能。

特别是大多新建的实验室都要求有空调，因此在建筑的初步设计阶段就要将通风柜的使用台数纳入空调系统的计划。

由于通风柜在生化实验室中占有非常重要的位置，从改善实验室环境、改善劳动卫生条件，提高工作效率等方面考虑，通风柜的使用台数飞跃地增加。

随之而来的是通风管道，配管、配线、排风等都成为实验室建设的重要课题。

使用通风柜的最大目的是排出实验中产生的有害气体，保护实验人员的健康，也就是说要有高度的安全性和优越的操作性，这就要求通风柜应具有如下功能：（1）释放功能：应具备将通风柜内部产生的有害气体用吸收柜外气体的方式，使其稀释后排除室外的机构。

（2）不倒流功能：应具有在通风柜内部由排风机产生的气流将有害气体从通风柜内部不反向流进室内的功能。

为确保这一功能的实现，一台通风柜与一台通风机用单一管道连接是最好的方法，不能用单一管道连接的，也只限于同层同一房间的可并连，通风机尽可能安装在管道的末端（或层顶处）。

通风柜的参数介绍通风柜是现代化实验室中必不可少的实验室设备，其主要作用是对实验过程和实验人员进行防护，以确保实验室环境和实验人员的安全。

通风柜的主要功能是将实验室空气中的有害气体和微生物排除，确保实验室环境干净、卫生，同时能够为实验提供安全稳定的工作环境。

通风柜的使用效果与其参数密切相关，下面我们将介绍通风柜的相关参数。

1. 等级标准通风柜的等级主要分为三个等级：I级、II级和III级，分别适用于不同的实验室环境和实验需求。

I级通风柜适用于含有轻微有毒气体和微生物试验；II级通风柜适用于含有有毒气体和微生物试验；III级通风柜适用于高级实验室、病毒学实验等特殊试验。

2. 风量风量是通风柜的重要参数之一。

风量是指通风柜在单位时间内排出室内空气的体积，通常用立方米/小时来表示。

风量的大小直接决定了通风柜处理空气的能力，也是实验室使用过程中保证实验空气质量的重要指标。

3. 面风速面风速是指通风柜中气流在工作面上的流速，通常用米/秒来表示。

面风速大小的选择应根据实验室的需求，一般来说，微生物实验应选择面风速在0.3-0.5米/秒之间，化学试验则应在0.5-0.7米/秒之间。

4. 吸气量吸气量是指通风柜被抽吸的空气量，它与通风柜风量大小相同，也通常用立方米/小时来表示。

吸气量的大小应该根据实验室的需要来确定，通常情况下，如果实验室较大，设备较多，需要增加通风柜的吸气量。

5. 噪音及震动噪音和震动是通风柜的重要参数之一，通风柜在工作时会产生噪音和震动，对实验人员和实验设备都有一定的影响。

因此，通风柜的噪音和震动应该控制在一定范围内，确保实验室环境和安全。

6. 进口和出口尺寸进口和出口尺寸是指通风柜进出空气的口的大小，它们的大小也会影响通风柜的工作效果。

一般来说，进口和出口应该大于通风柜的风量。

7. 进风温度和相对湿度进风温度和相对湿度是指通风柜进入的空气的温度和湿度，这两个参数需要根据实验室的环境和需求来进行控制。

实验室通风柜(最全)S I C O L A B实验室通风柜（最全）SICOLABSICOLAB实验室通风柜是实验室设计中不可缺少的组成部分。

为了使实验室工作人员免于吸入一些有毒的、可致病的或毒性不明的化学物质，实验室应有良好的通风。

为避免一些蒸汽、气体和微粒(烟雾、煤烟、灰尘等)的吸收，污染物质必须使用通风柜、通风罩或局部通风的方法除去。

通风柜是实验室中最常用的一种局部排风设备。

由于其结构不同，使用的条件不同，排风效果也不相同。

通风柜的性能，主要取决于通风柜的正确设计和使用。

1通风柜的种类实验室通风柜一般分为两种类型：通用型和补风型。

通用型通风柜适用于最普通的物理、化学、生物等实验环境；补风型通风柜适用于室内有空调的实验环境，它能使柜内空气与室外空气直接对流，减轻实验室空调的负荷。

通风柜使用排风系统类型可分为固定气体容积或可变气体容积。

通用通风柜1.1固定气体容积通风柜1.1.1通用型通风柜通用型通风柜是很常用的，其内部具有一个气体导流板以及活动的进风调节板。

通用通风柜通常以固定的排风容积运行，大部分有害气体通过进风调节板孔进入通风柜。

减小进风调节板孔会增大通过进风调节板孔的空气的速度。

通用通风柜最便宜，但是它的使用性能很大程度上取决于进风调节板的位置的高低。

当进风调节板接近关闭位置时，通过进风调节板孔的高速气流可能会吹翻重量微小的仪器，干扰测试设备，降低蒸馏速率，降低加热温度，吹散有价值的试样材料或在通风柜内产生紊乱。

1.1.2旁通式通风柜当实验室要大幅度排除室内空气时，采用这种通风柜比较合适，因为当柜门全闭时并不影响室内的换气量。

旁通通风柜中的补偿进风孔起限制进风调节板孔进入通风柜的气流速度的作用，因为进风调节板可以上升或下降。

旁通通风柜一般以固定气体容积工作。

当进风调节板关闭时，进入通风柜的气流方向将重新分布，因此使通风柜中的高速气流流量减至最少。

进风调节板上升或降低，都会减小气流速度。

因此，旁通通风柜的进风调节板孔进入通风柜的气流速度一般不会妨碍通风柜的设备和操作。

VOLAB上海实验室通风柜与排风系统设计大家都知道，在化学实验过程中，经常会产生各种难闻的，有腐蚀性的、有毒的或易爆的气体。

这些有害气体如不及时排除室外，就要造成室内空气污染，影响实验人员的健康与安全；影响仪器设备的精度和使用寿命，因此，实验室通风是实验室设计中不可缺少的一个组成部分。

为了使实验室工作人员不吸入或咽入一些有毒的、可致病的或毒性不明的化学物质和有机体，实验室中应有良好的通风。

为阻止一些蒸气、气体和微粒（烟雾、煤烟、灰尘和气悬体）吸入，污染物质须用VOLAB上海实验室通风柜、通风罩、局部排风的方法除去。

化学实验室的通风方式有两种，即局部排风和全室通风。

局部排风是在有害物质产生后立即就近排出，这种方式能以较少的风量排走大量的有害物质，能量省而效果好，是改善现有实验室条件可行和经济的方法，也可能是适应新实验室通风建设的最好方式。

对于有些实验不能采用局部排风，或局部排风满足不了排风要求时，采用全室通风。

VOLAB上海实验室通风柜是实验室中最常用的一种局部排风设备，他的性能好坏主要取决于通过VOLAB上海实验室通风柜空气移动的速度。

影响正面速度和空气运动的因素是涡流、柜的入口形状、热载量、机械作用、排风孔设计和阻凝物等。

此外，尚于他的防火能力、耐腐蚀性、是否便于清洗以及污染物进入排风系统前收集某些污染物的能力等性能有关。

一般认为，实验室中的VOLAB上海实验室通风柜应能适应易燃的液体和气体，而且结构材料应具有几分钟的耐火能力，以保持VOLAB上海实验室通风柜的完整和及时将火封熄。

排风系统VOLAB上海实验室通风柜的排风系统可分为集中式和分散式两种。

集中式是把一层楼面或几层楼面的的VOLAB上海实验室通风柜组成一个系统，或者整个实验楼分成一二个系统。

它的特点是通风机少，设备投资省，而且对VOLAB上海实验室通风柜的数量稍有增减，以及位置的变更，都具有一定的适应性。

然而由于系统较大，风量不易平衡，尽管每个VOLAB上海实验室通风柜上都装有调节阀，但使用不方便，并且也不容易达到预定的效果。

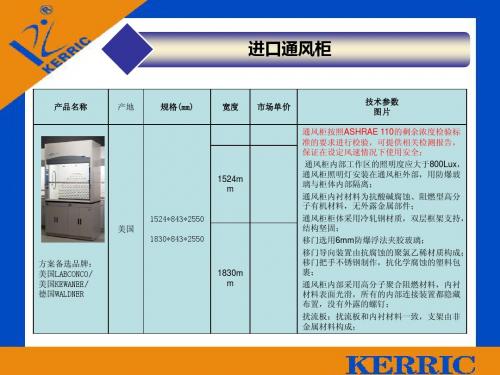

[设计]通风柜技术参数3.1.1.通风柜(原装进口通风柜&国产通风柜)技术要求序号要求备注通风柜采用进口品牌全钢通风柜, 如Kottermann、Renggli、Esco、Hamilton、Waldener、Wessemann、Mach-Aire中任一进口品牌，应通过URS01 欧标EN14175-3或美标ASHRAE110:1995检测，并提供欧美国家第三方权威检测机构认证报告;URS02 通风柜为变风量型，应能有效地配合VAV排风系统进行操作。

排风设计要符合流体力学及空气动力学原理，确保气流顺畅、平稳通过，URS03防止柜内气流产生紊流，排气分布均匀且无死角;双层全钢，自支撑坚固构造。

外层为1.2mm或以上厚镀锌钢板/优质冷URS04 轧钢板,环氧树脂粉末涂层80μm厚，内层为抗腐蚀内衬材料。

两层之间为全钢框架、全钢固定件和公用设备管道、配件等。

台面为环氧树脂，厚度16mm或16mm以上，四周带有挡水边，台面平URS05 整，黑色，一次成型，具体配置依图纸或相关说明。

个别通风柜台面可能需要采用陶瓷板。

移门使用厚度6mm或以上的双层夹膜防爆浮法安全玻璃，可保证万一破碎时不会伤及人体，滑轨为抗腐蚀PVC材质，移门能够轻松上下移动;移门的关、闭有橡胶缓冲装置;密封条为70硬度 PVC，防止气体泄露; URS06 安全推拉门把手方便使用者上下扶手施力，以符合人体工学要求。

移门拉手材质可以是不锈钢或环氧树脂漆喷涂金属材料制成。

移门采用双配重设计，可自如开启并停定于任意高度，有防断落设计结构。

配重悬吊使用不锈钢索或链条。

视窗静音平缓移动;应在合适的高度设置有限位开关。

通风柜内衬材料应为抗酸碱腐蚀、阻燃性高分子有机材料，合成树脂材质，厚度应为5mm或以上，阻燃性能符合NFPA45规范，通过UL723或ASTM E84-80测定且展焰性<25。

(需提供有资质的国际上认可的第URS07 三方检测机构的检测报告。
