变电站功率方向继电器消除死区的方法

浅谈 220kV变电站变压器保护配置中死区故障及解决方法摘要：保护死区即保护装置保护不到的范围，对于死区故障的发生我们不能掉以轻心，要加强对速动继电保护的研究，并对其动作行为进行准确的控制，以达到快速切除死区短路故障的目的。

本文对220kV变电站变压器有关的继电保护动作特征与各侧死区故障的故障特征进行了分析，制定了几种保护方案来快速切除220kV变压器各侧死区故障，并对死区故障保护短延时的参数进行了研究。

关键字：220kV变压器；保护死区；故障；解决方法为了提升可靠性，电力系统必须装设继电保护装置。

但由于受制于元件特性和数量，各种保护的范围存在着盲区，当在这些盲区中发生故障，就会造成变死区故障。

死区故障将导致保护不能够在允许的时间内切除故障，将使电力设备长时间处于故障电流之下，严重影响系统的安全性和稳定性。

220kV变压器侧电流互感器与断路器之间出现短路故障，但是若故障发生位置处于变压器差动保护范围内，尽管该侧母线差动保护跳开变压器侧断路器，然而还是存在故障问题，因此需要借助变压器电源侧后备保护将故障切除，该后备保护动作时间比较长，因此容易损坏变压器。

所以需要应用快速切除继电保护方案处理故障问题。

1、220kV变压器各侧死区故障1.1、220kV变压器各侧的死区故障一般来讲，如果变压器有运行的几个电压等级通过断路器、TA、隔离开关组成的间隔设备与外电路设备连接，若变压器某一侧断路器只有变压器这侧有TA，而母线侧没有TA，那么，可能就有几个变压器死区故障位置。

也就是说，如果有两个运行电压等级经断路器间隔设备和外电路设备连接，就最少有两个死区故障位置；如果有三个运行电压等级经断路器间隔设备与外电路设备连接，就最少有三个死区故障位置。

220kV变压器不但在中压侧有死区故障，而且在变压器高压侧和低压侧也有死区故障。

1.2、220kV变压器死区故障的特征1.2.1、220kV和110kV侧死区故障的特征（1）220kV侧死区故障的特征当变压器的220kV高压侧发生“死区”故障时，“死区”故障在高压侧的母线差动保护范围之内，此时，由高压侧的母线差动保护跳开所有断路器，若变压器中低压侧存在电源，则故障电流并不能消失，此时，故障并不能及时切除。

全国2002年4月高等教育自学测试1.电气元件配置两套保护，一套保护不动作时另一套保护动作于跳闸，称为_______保护。

2.电流继电器的_______电流和动作电流的比值称为继电器的返回系数。

3.反应电流增大而瞬时动作的保护称为_______。

4.定时限过电流保护的动作时限是按_______来选择的。

5.电流电压联锁速断保护是按系统经常运行方式下电流和电压元件的保护范围_______这一条件来整定的。

6.零序过电流保护和相间过电流保护相比，由于其动作电流小，所以灵敏度_______。

7.全阻抗继电器的主要缺点是_______。

8.相间短路的阻抗继电器采用0°接线。

例如：=-时， U m=_______。

I m I B I A9.精确工作电流I ac是阻抗继电器的一个主要技术指标。

I ac越小，表明U0越小，即_______。

10.距离Ⅱ段的整定阻抗应按分支系数K b为最小的运行方式来确定，目的是为了保证_____。

11.在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于_______。

12.故障时发信方式的优点是_______。

13.相差高频保护采用比较线路两端_______相位来反应对称短路。

14.在三侧电源时，三绕组变压器的纵差动保护的制动线圈应接于_______。

15.对于中性点可接地或不接地的变压器需要装设零序电流保护和_______。

16.相对于中、小型机组，大型发电机组参数的变化将对继电保护“四性”中的_______性不利。

17.发电机正常运行时的三次谐波电压，机端量总是_______中性点量。

18.发电机定子绕组匝间短路时，将出现_______向负序电压，并产生相应的负序电流。

19.对于单母线或双母线保护，通常把_______放在重要位置。

20.微机保护的基本算法是计算被测电气量的大小和_______的方法。

二、单项选择题21.电磁型电流继电器的动作条件是( )①M e≥M f②M e≤M f③M e≥M f+M s④M e≥022.当限时电流速断保护的灵敏系数不满足要求时，可考虑( )①采用过电流保护③和下一级电流速断保护相配合④和下一级限时电流速断保护相配合23.使电流速断保护有最小保护范围的运行方式为系统( )①最大运行方式②最小运行方式③正常运行方式④事故运行方式24.在中性点非直接接地系统中，为了提高供电的可靠性，电流保护的接线方式应采用( )①三相星接线②两相星接线③0°接线方式④90°接线方式25.在中性点非直接接地电网中的串联线路上发生跨线不同相两点接地短路时，三相完全星接线电流保护只切除远离电源故障点的几率为( )①100% ②2/3③1/3 ④026.按90°接线的功率方向继电器，若=-，则 U k应为( )I k I c① U AB② U BA③ U BC ④ U CA27.短距离输电线路比长距离输电线路受过渡电阻的影响要( )①小 ②大③一样 ④不受影响28.方向阻抗继电器的最大灵敏角是可以调节的。

《继电保护原理》第二次作业答案你的得分：完成日期：2015年01月12日22点45分说明：每道小题括号里的答案是您最高分那次所选的答案，标准答案将在本次作业结束(即2015年03月12日)后显示在题目旁边。

一、单项选择题。

本大题共20个小题，每题 2.0 分，共40.0分。

在每题给出的选项中，只有一项是符合题目要求的。

1.电磁型电流继电器的动作条件是( ) ( C )A.M dc≥M mB. M dc≥M thC. M dc ≥M m+ M thD. M dc≥ M m +2M th2.电流继电器返回系数是指返回电流和动作电流的比值。

为保证电流保护较高的动作( )，要求有较高的返回系数。

(C )A.选择性B.速动性C.灵敏性D.可靠性3.电流保护进行灵敏度校验时选择的运行方式为系统( ) ( B )A.最大运行方式B.最小运行方式C.正常运行方式D.事故运行方式4.灵敏度过低时，则在最不利于保护动作的运行方式下，可能使保护( )。

( B )A.误动B.拒动C.速动性受影响D.可靠性受影响5.Y/ -11变压器后( )相故障时, 三继电器方式动作灵敏度提高1倍。

( D )A.BCB.ABCC.CAD.AB6.电流速断保护定值不能保证( )时，则电流速断保护要误动作，需要加装方向元件。

( B )A.速动性B.选择性C.灵敏性D.可靠性7.大电流接地系统单相接地短路时保护安装处的零序电流、电压之间的相位差由其( )零序阻抗角决定，与故障点位置无关。

( B )A.线路的B.背侧的C.相邻变压器的D.相邻线路的8.一般零序过电流(零序III段)保护的动作时间( )单相重合闸的非同期时间，因此可以不考虑躲非全相运行时的最大零序电流。

( A )A.大于B.小于C.等于D.接近9.在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器( )的后果。

( C )A.拒动B.误动C.正向故障拒动或反向故障误动D.损坏10.距离III 段的灵敏度校验应按分支系数K fz为最大的运行方式来确定，目的是为了保证保护的( )。

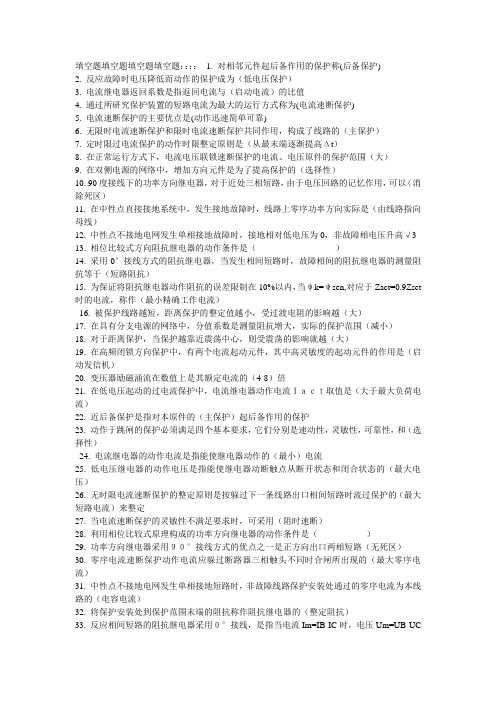

填空题填空题填空题填空题：：：： 1. 对相邻元件起后备作用的保护称(后备保护)2. 反应故障时电压降低而动作的保护成为（低电压保护）3. 电流继电器返回系数是指返回电流与（启动电流）的比值4. 通过所研究保护装置的短路电流为最大的运行方式称为(电流速断保护)5. 电流速断保护的主要优点是(动作迅速简单可靠)6. 无限时电流速断保护和限时电流速断保护共同作用，构成了线路的（主保护）7. 定时限过电流保护的动作时限整定原则是（从最末端逐渐提高Δt）8. 在正常运行方式下，电流电压联锁速断保护的电流、电压原件的保护范围（大）9. 在双侧电源的网络中，增加方向元件是为了提高保护的（选择性）10. 90度接线下的功率方向继电器，对于近处三相短路，由于电压回路的记忆作用，可以（消除死区）11. 在中性点直接接地系统中，发生接地故障时，线路上零序功率方向实际是（由线路指向母线）12. 中性点不接地电网发生单相接地故障时，接地相对低电压为0，非故障相电压升高√313. 相位比较式方向阻抗继电器的动作条件是（）14. 采用0°接线方式的阻抗继电器，当发生相间短路时，故障相间的阻抗继电器的测量阻抗等于（短路阻抗）15. 为保证将阻抗继电器动作阻抗的误差限制在10%以内，当ψk=ψsen,对应于Zact=0.9Zset 时的电流，称作（最小精确工作电流）16. 被保护线路越短，距离保护的整定值越小，受过渡电阻的影响越（大）17. 在具有分支电源的网络中，分值系数是测量阻抗增大，实际的保护范围（减小）18. 对于距离保护，当保护越靠近震荡中心，则受震荡的影响就越（大）19. 在高频闭锁方向保护中，有两个电流起动元件，其中高灵敏度的起动元件的作用是（启动发信机）20. 变压器励磁涌流在数值上是其额定电流的（4-8）倍21. 在低电压起动的过电流保护中，电流继电器动作电流Ｉａｃｔ取值是（大于最大负荷电流）22. 近后备保护是指对本原件的（主保护）起后备作用的保护23. 动作于跳闸的保护必须满足四个基本要求，它们分别是速动性，灵敏性，可靠性，和（选择性）24. 电流继电器的动作电流是指能使继电器动作的（最小）电流25. 低电压继电器的动作电压是指能使继电器动断触点从断开状态和闭合状态的（最大电压）26. 无时限电流速断保护的整定原则是按躲过下一条线路出口相间短路时流过保护的（最大短路电流）来整定27. 当电流速断保护的灵敏性不满足要求时，可采用（阻时速断）28. 利用相位比较式原理构成的功率方向继电器的动作条件是（）29. 功率方向继电器采用９０°接线方式的优点之一是正方向出口两相短路（无死区）30. 零序电流速断保护动作电流应躲过断路器三相触头不同时合闸所出现的（最大零序电流）31. 中性点不接地电网发生单相接地短路时，非故障线路保护安装处通过的零序电流为本线路的（电容电流）32. 将保护安装处到保护范围末端的阻抗称作阻抗继电器的（整定阻抗）33. 反应相间短路的阻抗继电器采用０°接线，是指当电流Im=IB-IC时，电压Um=UB-UC34. 为了消除在记忆作用消失后，正方向出口两相短路时方向阻抗继电器的“死区”，通常可利用（90°接线）35. 在单侧电源线路上，由于过渡电阻的存在，使测量阻抗（增大）36. 在双侧电源网络中，当发生振荡时，线路上的电压最低点，称作（震荡中心）37. 高频通道中阻波器的作用是（阻止高频电流窜越）38. 变压器纵差保护的最大不平衡电流表达式是Iunb.max=(Δfza+ΔU+0.1KnpKst)Ikmax39. 在复合电压启动的过电流保护中，负序电压继电器的一次动作电压U2.act=(0.06-0.12)Un40. 反应故障时阻抗降低而动作的保护称为（距离保护）41. 当保护装置或断路器拒动时，能够起到相应的作用将故障切除的保护称为（后备保护）42. 在电流保护的基础上加装方向原件，是为了保证保护的（选择性）43. 当功率方向继电器的内角为45°时，其最大灵敏角ψsen=-45°44. 零序电流不灵敏I段保护是按躲过（断路器相触头不同期）时出现的最大零序电流来整定45. 中性点不接地电网单相接地故障时，非故障线路保护安装处通过的零序电流为本线路的（电容电流）46. 相位比较式方向阻抗继电器的动作条件是（）47. 反应接地短路的距离保护不能反应（相间）故障48. 采用0°接线方式的阻抗继电器，当发生相间短路时，故障相间的阻抗继电器的测量阻抗等于（短路电抗）49. 电流保护采用完全星形接线方式，当发生接地故障时，中线上流过的电流为（3I）50. 被保护线路越短，距离保护的整定值越小，受过渡电阻的影响越（大）51. 阻抗继电器的动作特性，在阻抗平面上沿00方向所占面积越大，则受振荡影响就越（大）52. 在双侧电源网络上，当发生振荡时，线路上的电压最低点被称作在振荡角为δ时的（震荡中心）53. 输电线路纵差保护暂态不平衡电流表达式是（0.1KstKnpIk）54. 反应变压器邮箱内部各种故障和油面降低的保护称（瓦斯保护）55. 能使过电流继电器动作的最小电流称为继电器的（动作电流）56. 电流I段保护的灵敏性用其（保护范围）来衡量57. 距离I段的整定阻抗应躲过下一线路（出口处）短路时的测量阻抗58. 以最短的时间切除全线路任一点短路的保护，称为线路的（主保护）59. 三段式电路保护广泛用于（35kv）及以下单侧电源辐射性电网60. 高频通道的耦合电容器对工频电流呈现（高）阻抗61. 用于相间短路的阻抗继电器采用0°接线，当Im=IB-IA时，Um=UB-UA62. 按90°接线的功率方向继电器，若Im=Ic,则Um=Uab63. 在偏移特性阻抗继电器的动作特性中，当偏移度α=（0°）时，即为方向阻抗继电器64. 变压器纵差动保护灵敏系数不满足要求时，应采用具有（比率制动）的差动继电器65. 利用鉴别（间断角）的大小，变压器纵差保护可以减小励磁涌流的影响66. 能反映变压器油箱漏油或绕组，铁芯烧损的主保护是（瓦斯保护）67. 一般情况下，越靠近电源侧，过电流保护的动作时限（越长）68. 功率方向继电器广泛采用（90°）接线方式69. 高压电网短线路的主保护是（电流速断保护及限时速断）70. 高频保护中，高频通道的工作方式有三种：故障时发信方式，长期发信方式和（移频式）71. （微机保护）的研究、应用与推广已成为继电保护发展的方向72. 阻抗继电保护的动作特性在+R轴方向所占面积越大，受过渡电阻的影响（越小）73. 阻抗继电器在区内短路时Zm<Zset,继电器（不一定动作）74. 在中性点直接接地电网中，发生单相接地短路时，将出现很大的故障相电流和零序电流，故又称作（大地电流系统）75. 零序电流保护I段为（速断保护），只保护线路的一部分76. 对于动作于跳闸的继电保护的基本要求是，选择性，（速动性），灵敏性，可靠性选择题选择题选择题选择题：：：：1. 当限时电流速断保护灵敏度不满足要求时，可考虑（与下一级限时电流速断保护配合）2. 电流保护采用不完全星形接线方式，当遇有Y，d11接线变压器时，应在保护的中线上再接一个继电器，其作用是为了提高保护的(灵敏性)3. 90°接线的功率方向继电器，当Ik=-Ib时，Uk应为（Uac）4. 保护安装处到保护范围末端的线路阻抗称为阻抗继电器的（动作阻抗）5. 距离Ⅱ段保护，防止过度电阻影响的方法是（利用瞬时测定电路）6. 在计算距离Ⅱ段保护定值时，分支系数Kb应取（最小值）7. 方向阻抗继电器的灵敏角为（φk）8. 在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护的（选择性）9. 纵差动保护稳态情况下的不平衡电流产生原因是（两端电流互感器磁化特性的差异）10. 反应故障时电压降低而动作的保护称为（低电压保护）11. 使电流速断保护有最小保护范围的运行方式是（最小运行方式）12. 采用不完全星形接线方式的电流保护，当遇有Y，d11接线变压器时，为提高保护的灵敏性，所采取的方法是（采用两相三继电器接线）13. 采用90°接线方式的功率方向继电器，当Uk=-Uab时，Ik应为（Ic）14. 不灵敏零序电流Ⅰ段保护的主要任务是（在非全相运行情况下，作为接地短路保护）15. 消除方向阻抗继电器出口三相短路死区的方法是（采用记忆回路）16. 对于距离保护Ⅰ、Ⅱ段，被保护线路越短，保护的整定值越小，则（受过渡电阻的影响越大）17. 在校验距离保护Ⅲ段远后备灵敏系数时，分支系数Kb应取（最大值）18. 在计算距离保护Ⅱ段整定阻抗时，分支系数Kb取最小值的目的是为了保证保护的（选择性）19. 在整定阻抗相同的情况下，受电力系统振荡影响最大的阻抗继电器是（方向阻抗继电器）20. 相差高频保护的基本原理是比较被保护线路两侧（I1+kI2的相位）21. 为了减小由于电流互感器计算变比实际变比不同而产生的不平衡电流，平衡线圈应装设在保护回路的（二次电流较小侧）22. 在比率制动差动继电器中，制动线圈的作用是抑制（短路电流）23. 反应故障时电流增大而动作的保护为（过电流保护）24. 零序过电流保护的动作电流应躲过（下一条线路始端三相短路时零序电流滤过器的最大不平衡电流）25. 反应AB相间短路的阻抗继电器采用0°接线，正确的是（Ia-Ib、Uab）26. 阻抗继电器中需要采用记忆回路和引入第三相电压的是（方向阻抗继电器）27. 距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器的灵敏系数提高了( )倍28. 在具有分支电源的电路中，分支系数Kb总是使测量阻抗（减小，保护范围增大）29. 对于Y、D11接线变压器为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（扩大倍）30. 电力系统发生短路故障时，总是伴随有（母线电压下降）31. 过量继电器的返回系数（<1）32. 在中性点非直接接地电网中的串联线路上发生跨线不同相两点接地短路时，三相完全星形接线电流保护只切除远离电源故障点的几率为（100%）33. 高频保护的载波通道是（输电线路）34. 不属于变压器异常工作的情况是（相间短路）过电流过励磁过负荷35. 在单侧电源线路上，过度电阻的存在，使阻抗继电器的测量阻抗（增大，保护范围减小）36. 对于圆特性的阻抗继电器，处于临界动作状态的测量阻抗称作继电器的（整定阻抗）37. 零序电流Ⅲ段保护动作时限的整定原则是（从负荷侧降压变压器的高压侧算起逐级增加一个Δt）38. 90°接线功率方向继电器，当线路正方向发生短路时，若φk=60°，为使继电器最灵敏，其内角α应取（30°）39. 在具有分支负荷的网络中，分支系数Kb总是（小于1）40. 下列哪个不是电力系统常见的不正常工作情况（两相短路）过负荷过电压电力系统振荡41. 线路的主保护是（电流Ⅰ段和Ⅱ段）构成的42. 电抗变换器是将一个大电流量变为成正比的（小电压量）43. 220-500kv超高压输电线路全线路速动的主保护是（高频保护）44. 相差高频保护的核心元件是（比相元件）45. 和纵差动保护一起作为变压器的主保护的是（瓦斯保护）46. 变压器励磁涌流在数值上可到到额定电流的（6—8倍）47. 反应电流增大而动作的保护称为（过电流保护）48. 过电流保护的选择性是靠（动作时限来实现的）49. 在相间电流保护的整定计算公式中考虑继电器返回系数的保护是（定时限过电流保护）50. 在中性点非直接接地系统中，为了提高供电的可靠性，反应相间短路电流保护的接线方式应采用（两相不完全星接线）51. 电流速断保护不能保护本线路全长，而且保护范围（在最小运行方式下，两相短路时最小）52. 三段式电流保护广泛应用于(35kv及以下单侧电源电网中)53. 对于全阻抗继电器和方向阻抗继电器，说法正确的是（方向阻抗继电器受振荡的影响小）54. 电力载波的差动保护中高频阻波器的作用是（防止高频电流窜越）55. 实现输电线路纵差保护必须考虑的中心问题是（不平衡电流）56. 阻抗继电器的精确工作电流是指，当Φk=Φsen，对应于（Zact=0.9Zset时加入阻抗继电器的电流）57. 为了防止电压互感器一、二次绕组间绝缘损坏击穿时，高电压窜入二次回路，危及人身安全，应将二次侧（接地）58. 系统发生故障时，继电保护装置的任务是（切除故障元件）简答题简答题简答题简答题：：：：1、、、、什么是系统最大什么是系统最大什么是系统最大什么是系统最大、、、、最小运行方式最小运行方式最小运行方式最小运行方式？？？？为什么整定电流保护动作值时要利用最大运行方式为什么整定电流保护动作值时要利用最大运行方式为什么整定电流保护动作值时要利用最大运行方式为什么整定电流保护动作值时要利用最大运行方式，，，，而校验灵敏系数时利用最小运行方式而校验灵敏系数时利用最小运行方式而校验灵敏系数时利用最小运行方式而校验灵敏系数时利用最小运行方式？？？？答答答答：：：：最大运行方式，是系统在该方式下运行时，具有最小的短路阻抗值，发生短路后生的短路电流最大的一种运行方式。

实验2：功率方向继电器实验讲稿一、 实验目的1、学会运用相位测试仪测量电流电压之间的相角方法。

2、掌握功率方向继电器的动作特性，接线方式及动作特性的实验方法。

二、 LG-11型功率方向继电器简介1、 LG-11型功率方向继电器的工作原理LG-11型功率方向继电器是目前广泛应用的整流型功率方向继电器，其比较幅值的两电气量动作方程：k m y m k m y m k I k U k I k U ⨯+⨯≥⨯-⨯继电器的接线如图2-1所示，其中图A 为继电器的交流回路图，也就是比较电气量的电压形成回路，加入继电器的的电流为m I ，电压为m U ，电流mI 通过电抗变压器DKB 的一次绕组W1，二次绕组W2和W3端获得电压分量m k I K ，它超前电流m I 的相角就是转移阻抗k K 的阻抗角k ϕ，绕组W4用来调整k ϕ的数值，以得到继电器的最灵敏角。

电压mU 经过电容C1接入中间变压器YB 的一次绕组W1，由两个二次绕组W2和W3获得电压分量m y U K 。

my U K 超前m U 的相角90度。

DKB 和YB 标有W2的两个二次绕组的联接方式如图所示，得到动作电压∙∙∙∙+m y m K U K I K ,加于整流BZ1输入端；DKB 和YB 标有W3的两个二次绕组的联接方式如图所示，得到制动电压∙∙∙∙-m y m K U K I K ，加于整流桥BZ2端。

图（b ）为幅值比较回路，它按循环电流式接下，执行元件采用极化继电器JJ 。

继电器的最大灵敏角的调整是利用改变变压器DKB 第三个二次绕组W4所接的电阻值来实现的，继电器的内角k ϕα-=090，当接入电阻R3时，阻抗角 ;0030,60==αϕk 当接入电阻R4时 ;0045,45==αϕk 。

因此，继电器的最大灵敏角sen φα=-，并可以调整为两个数字，一个为-30°，另一个为-45°。

当在保护安装处于正向出楼发生相间短路时，相间电压几乎降为0值，这时功率方向继电器的输入电压0≈mU ，由于功率方向继电器的动作需克服执行的机械反作用力矩，也就是说必须消耗一定的功率（尽管这一功率消耗不大）。

继电保护中死区保护的解决方法摘要：本文介绍了继电保护中死区的形成原因，分析了其中的原因，我们提出来了继电保护中死区保护的解决方法：一是定期的对保护监测电流进行管理，二是充分利用电流互感器的电流保护对运行设备进行保护。

文章指出，电力设备运行维护人员应从设备的管理和实际运行中发现问题，实施切实可行的改进。

关键词：继电保护；死区保护；解决方法一、前言电力系统作为为社会生产和人民生活提供能源的产业，其运行需要具有较好的稳定性，以保证能源的持续供应，为人们的生活和生产。

变电站继电保护是保证电力系统稳定运行的关键。

在以往的继电保护工作中，出现了保护死区现象，这将对电力工业的发展产生很大的影响。

电力设备一次系统电压的突然下降导致PT二次电压输出电压降低，不能启动相应的保护元件，这些情况都是保护的死区，这些地方都需要保护。

本文将介绍部分死区的存在，分析了死区的形成原因，提出了改进措施。

二、继电保护中死区的形成原因1.安装过程形成的保护死区在设备的组装、运输和安装过程中，由于动力设备金属板边缘的一般工艺不是很好，在运输过程中有可能因碰撞和振动而切断附近二次导体的绝缘，在划破控制电压线时，可能导致供电回路保险熔断，或引起控制回路绝缘报警，提示运维人员的注意并修复。

但是，如果划破的是电流互感器的电流线，则没有任何的异常表现，在实际的运行中，电流线一端接地，另一端接综合保护装置或测量电流仪表，而电流线两端都接地的情况时有发生，发生的故障点一般都是电流线的某处绝缘破损。

正常运行中，因为电子式或机械式的电流表比较直观，运维人员直接查看设备上部的电流表，很少有运维人员去翻查综合保护装置上面的运行电流显示，这样运行中的某相电流线路如果出现短路或开路现象，就会导致综合保护装置运行保护出现死区。

2.图形设计形成的保护死区介绍与分析在设备制造过程中，根据设计院的初步设计要求，对设备制造商进行一次系统和二次保护控制的设计。

在某些情况下，投资成本不高，对设备要求不高的工程项目中，一些负责工程项目的电气工程人员，为了最大限度地控制投资成本，从设计上节俭了一些本不该取消或不能取消的设备或元器件，导致了以后的运行设备出现保护死区。

注意：“※”可能为简答，问答题第一章※1、继电保护的基本任务。

⑴自动、迅速、有选择地将元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行；⑵反应电力设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。

2、继电保护的基本要求：可靠性，选择性，速动性，灵敏性。

※3、后备保护的作用，远后备保护、近后备保护的概念。

后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障；远后备保护：（当主保护或断路器拒绝保护动作，由相邻线路或元件保护来切断故障）一般下级电力元件的后备保护安装在上级元件的断路器处近后备保护：（在本元件处装设两套保护，当一套保护拒动时，由另一套保护切断故障。

）与主保护安装在同一断路器处第二章※1、三段式保护的组成，优缺点，整定原则，。

⑴电流速断保护：电流速断保护的优点是简单可靠，动作迅速，因而得到广泛的应用，；缺点是不可能保护线路全长，并且保护范围直接受运行方式变化的影响；按照躲开本线路末端最大短路电流整定。

⑵限时电流速断保护：限时电流速断保护可以保护本线路的全长，，并且具有足够的灵敏性；在满足上述要求前提下，有尽可能短的动作时限；在下级线路短路时，能保证下级保护优先切除，满足选择性要求。

按照躲开下级速断保护末端短路整定。

⑶过电流保护不仅能够保护本线路的全长，而且保护相邻线路的全长，可以起到远后备保护的作用。

按照躲开最大负荷电流整定。

动作时限整定原则：按阶梯原则，越靠近电源端时间越长2.电流保护接线方式:三相星型接线，两相星型（不完全）接线。

前者对各种类型的故障起作用，后者并不是对各种类型的故障起作用3.方向电流保护：1）双侧电流网络增加方向元件的目的是为了解决选择性2）90度接线，将三个继电器分别接于Ia Ubc，Ib Uca，Ic Uab3)90度接线优点p43 ,444)消除功率方向继电器死区的方法：引入非故障相5）零序电压，零序电流的特点和分布零序电压，零序电源在故障点，故障点的零序电压最高，系统中距离故障点越远处的零序电压越低，取决于测量点到大地间阻抗的大小零序电流的分布，主要决定于送电线路的零序阻抗和中性点接地变压器的零序阻抗，而与电源的数目和位置无关。

中等4.试分析方向阻抗继电器消除各种类型故障的死区的方法。

答案要点：记忆回路和引入非故障相电压（或第三相电压）；（1分）记忆回路在发生对称故障和不对称故障时的快速段保护中起作用；（1分）引入非故障相电压在发生不对称故障时的快速段保护和延时段保护中起作用。

（2分）中等4.数字滤波与模拟滤波相比有何优点？答：1．不存在元件特性的差异，一旦程序设计完成，每台装置的特性就完全一致。

（1分）2．可靠性高，不存在元件老化、温度变化对滤波器特性的影响。

（1分）3．灵活性高，只要改变算法或某些滤波系数即可实现滤波器特性的目的。

（1分）4．不存在阻抗匹配的问题。

（1分）易4.电流互感器10％误差不满足要求时，可采取哪些措施？答：1．增大电缆截面。

（1分）2．串接备用电流互感器使允许负载增大1倍。

（1分）3．改用伏安特性较高的二次绕组。

（1分）4．提高电流互感器的变比。

中4.试说明数字滤波器的优点。

答：滤波精度高：通过增加数值字长可很容易提高精度。

（1分）可靠性高：滤波特性基本不受环境、温度的影响。

滤波特性改变灵活方便：（1分）通过改变算法或系数，即可改变滤波特性。

（1分）可用于时分复用：通过时分复用，一套滤波算法即可完成所有交流通道的滤波任务。

（1分）中4高频闭锁式纵联保护的收发讯机为什么要采用远方启动发信？答：1．采用远方启动发信，可使值班运行人员检查高频通道时单独进行，而不必与对侧保护的运行人员同时联合检查通道。

（2分）2．还有最主要的原因是为了保证在区外故障时，近故障侧（反方向侧）能确保启动发信，从而使二侧保护均收到高频闭锁信号而将保护闭锁起来。

防止了高频闭锁式纵联保护在区外近故障侧因某种原因拒绝启动发信，远故障侧在测量到正方向故障停信后，因收不到闭锁信号而误动。

（2分）中4.试述自耦变压器有什么优缺点?答：优点：1．节省材料，造价低。

2．损耗少（包括铜损及铁损）。

3．重量轻，便于运输安装，能扩大变压器的极限制造容量。

电工高级技师理论考试复习题2及答案（红色字体为答案）一、选择题1.在三相交流供电系统中，一对称的三相负载，接成三角形与接成星形时，其功率关系为（）。

A.接成三角形消耗的功率是接成星形消耗功率的3倍B.接成星形消耗的功率是接成三角形消耗功率的3倍C.接成三角形消耗的功率是接成星形消耗功率的3倍D.功率没有变化2. a为旋转因子，a+a2等于多少( ) 。

A. 0B. 1C. -1D. 23.集成运算放大器的最大特点是( )。

A.开环增益很大，体积小B.开环增益很大，输入阻抗很小C.开环增益很大，输出阻抗高D.开环增益很大，输入阻抗高，输出阻抗小。

4.国产集成电路中第二部分代表的是（）A.器件的系列和品种代号B.工作的温度范围C.封装形式D.器件的类型5.“与”门电路的逻辑表达式，（）是正确的.A.. ABB. A BC. A ⊙BD. A+B6.异或门电路当两个输入端一个为0，另一个为1时，输出为（）A.1B.0C.3D.07.电力晶闸管GT R内部电流是由（）形成的。

A.电子B.空穴C.电子和空穴D.有电子但无空穴8．绝缘栅双极晶体管的导通与关断是由( )来控制。

A.栅极电流B.发射极电流C.栅极电压D.发射极电压9.有一磁电系测量机构的额定电流为50μA ，内阻为1kΩ。

将它并联一个电阻为0.1001Ω的分流器后制成的毫安表量程为（）。

A.50MAB.500 mAC.5 mAD.100 mA10.电力用户只能从一个电源获得电能的地理接线方式为（）。

A.双回路的放射式B.两端供电式C.有备用接线D.无备用接线11．对一类负荷车间，且邻近车间不能引接联络线作备用电源时，宜选用（）台变压器。

A. 4B. 2C. 1D. 312.高压断路器的最高工作电压，是指( )。

A.断路器长期运行线电压B.断路器长期运行的最高相电压C.断路器长期运行最高的线电压的有效值D.断路器故障时最高相电压13.中性点不接地系统，发生单相故障，非故障相电压上升为（）。

2023年国家电网招聘之电工类考试题库(精选）单选题（共200题）1、系统短路时电流、电压是突变的，而系统振荡时电流、电压的变化是（）。

A.缓慢的且与振荡周期无关B.与三相短路一样快速变化C.缓慢的且与振荡周期有关D.之间的相位角基本不变【答案】 C2、在均匀或稍不均匀电场中，空气的击穿场强为（）。

A.10kV/cmB.20kV/cmC.30kV/cmD.40kV/cm【答案】 C3、从电力系统运行调度的角度来看，应该用的方法来预先知道系统是否存在隐患（）A.预想事故分析B.预防控制C.状态估计D.状态估计【答案】 A4、在输配电设备中，最容易受雷击的设备是（）。

A.变压器B.断路器和隔离开关C.输电线路D.母线【答案】 C5、高频通道广泛采用”导线大地”接线方式，原因是（ )A.经济性好B.灵敏性高C.高频信号的衰耗小D.快速性好【答案】 A6、从提高电力系统稳定性的角度看，在输电系统的受端设置动态并联无功补偿主要是用于（）A.支撑系统电压B.减小输电系统总电抗C.提高送端发电机的等值电势D.控制输电关口的功率因数【答案】 A7、在任何情况下，自动重合闸的动作次数应（）。

A.自动重合一次B.自动重合二次C.符合规定的次数D.自动重合三次【答案】 C8、在中性点直接接地电网中发生接地短路时，（）零序电压最高。

A.保护安装处B.接地故障处C.变压器接地中性点处D.线路首端【答案】 B9、线路首端电压一定（）末端电压。

A.高于B.低于C.等于D.以上都有可能【答案】 D10、以下各项不是最优潮流控制变量的是（）A.平衡点有功出力B.带负荷调压变压器的变比C.并联电容器容量D.发电机节点电压模值【答案】 A11、变电所增加一台中性点直接接地的变压器时，在变电所母线上发生三相故障时，变电所出线的正序电流（）。

A.变大B.变小C.不变D.不确定【答案】 C12、电力系统暂态分析研究的是（）。

A.电力系统稳态运行B.电磁暂态和机电暂态过程C.电磁暂态过程和波过程D.机电暂态过程和波过程【答案】 B13、在星形连接方式中零序电流必须以中性线（地线）作为通路，且中性线中的零序电流为一相零序电流的（）倍。

继电保护复习题第一章绪论一、基本问答题1．什么是继电保护装置？其基本任务是什么？答：继电保护装置就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

继电保护装置基本任务是：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证无故障部分迅速恢复正常运行。

（2）反应电气元件的不正常运行状态，并根据运行维护的条件而动作于信号，以便值班员及时处理。

2．继电保护基本原理是什么？答：继电保护的原理就是利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。

如根据短路故障时流过电气元件上的电流增大而构成电流保护，根据故障时被保护元件两端电流相位和大小的变化，可构成差动保护，根据接地故障时出现的电流﹑电压的零序分量，可构成零序电流保护，根据电力变压器内部故障产生的气体数量和速度而构成瓦斯保护。

3．什么是主保护和后备保护？答：主保护是指被保护元件内部发生的各种故障时，能满足系统稳定及设备安全要求的、有选择的切除被保护设备或线路故障的保护。

后备保护是指当主保护或断路器拒绝动作时，用以将故障切除的保护。

远后备保护是指主保护或断路器拒绝动作时，由相邻元件的保护部分实现的后备。

近后备保护是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备。

如当断路器拒绝动作时，由断路器失灵保护实现的后备。

4．对继电保护装置的基本要求是什么？答：（1）选择性：当电力系统中的设备或线路发生故障时，其继电保护仅将故障的设备或线路从电力系统中切除，尽量减小停电面积，以保证系统中的无故障部分仍能继续安全运行。

（2）速动性：是指继电保护装置应能尽快地切除故障，以减少设备及用户在大电流、低电压情况下运行的时间，降低设备的损坏程度，提高系统并列运行的稳定性。

（3）灵敏性：是指电气设备或线路在被保护范围内发生故障或不正常运行情况时，保护装置的反应能力。

1、 电力系统的运行状态按运行条件的不同可分为 正常 工作状态、 不正常 工作状态、 故障 状态三种。

2、 对继电保护的基本要求是要有严格的 选择性 ，较高的 灵敏度 ，要求的 速动性 ，必保的 可靠性 四个基本要求。

3、 在反时限特性的电流保护中，流过保护的短路电流越大，保护的动作时限越 短 ；流过保护的短路电流越小，保护的动作时限越 长 。

4、 电力系统发生振荡时，两侧电压的夹角在 0°—360° 之间作周期性变化5、 继电保护装置保护范围划分的基本原则是任一个元件的故障都能可靠地被切除并且造成的停电范围 最小 或对系统正常运行的影响 最小 。

6、 在我国运行的电网中 110KV 及以上电压等级的 电网主要承担输电任务， 110KV 以下电压等级的电网主要承担供、配电任务。

7、 在中性点直接接地电网中，发生单相接地短路时 故障点 处零序电压最高； 中性点接地 处零序电压为零；零序电流的分布主要取决于 输电线路的零序阻抗和中性点接地变压器的零序阻抗 。

8、 检查平行双回线路有电流的自动重合闸，当另一回线有电流时，表示 可以进行重合闸。

9、 为克服“死区”，功率方向元件采用 90° 接线方式，该接线方式采用的是 故障相 的电流， 非故障相 的线电压。

10、 当系统发生故在输电线路纵联保护中，常用的通道有导引线 通道、电力线载波 通道、微波 通道、 光纤 通道四种。

11、 继电保护装置一般由 测量比较元件 、 逻辑判断元件 、和 执行输出元件 组成。

12、 中性点不接地电网单相接地短路时，故障线路保护安装处通过的零序电流为该电网所有 非故障元件 的零序电容电流之和，其电容性无功功率的方向为线路流向母线；非故障线路中的零序电流为线路本身的电容电流，电容性无功功率的方向为母线流向线路13、 在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于 Z 21处 处。
