降水设计方案总说明及附图

降水工程设计方案1. 引言本文档旨在提供一个降水工程设计方案，以确保在降雨事件期间，有效地收集和处理降水，保护城市和土地免受潜在的洪水和其他水灾的影响。

2. 设计目标本降水工程设计方案的主要目标包括：1.有效收集和储存降水；2.防止洪水和水灾；3.保护城市和土地的安全；4.最大限度地减少雨水对城市和土地的污染。

3.1 降水收集系统为了有效地收集降水并减少排放到城市排水系统中的水量，我们将采用以下降水收集系统：1.屋顶收集系统：通过将建筑物的屋顶作为收集面，将降水导入收集系统。

我们将安装屋顶排水管道，将收集到的降水导向储水设施。

2.道路收集系统：通过在主要道路上设置雨水收集设施，例如雨水花园或雨水收集池，收集道路上的降水。

这些设施将通过管道连接到储水设施。

3.地面收集系统：通过设置渗水沟、浸透井或人工湖来收集地面降水。

这些收集设施将直接将降水排入储水设施。

储水设施用于临时储存降水，并在需要时进行处理或释放。

以下是我们将使用的储水设施：1.人工湖：在地面收集系统中，我们将建造一个人工湖，用于收集和暂时储存大量的降水。

人工湖将具有适当的泄洪控制设施，以防止湖水泛滥。

2.储水罐：我们将安装储水罐，用于收集和储存屋顶和道路收集系统收集的降水。

这些储水罐将具有过滤设施，以净化收集的降水。

3.3 洪水控制为了防止洪水和水灾，我们将采取以下措施：1.泄洪系统：对于人工湖和储水罐，我们将安装泄洪系统，以便在降雨量过大时，将多余的水排出到周围的水域。

2.疏散通道：在低洼地区或可能发生洪水的地区，我们将建造疏散通道，以确保人员和车辆在紧急情况下能够安全疏散。

3.4 水质处理为了最大限度地减少降水对城市和土地的污染，我们将采取以下水质处理措施：1.过滤系统：在收集降水的过程中，我们将在收集系统中安装过滤设施，以去除悬浮颗粒和沉积物。

2.分离系统：在储水设施中，我们将使用流动分离系统来分离和去除水中的油脂、污染物和杂质。

施工排水设计说明书及附图（包括降水方案、场地排水等）方案一（1）初期排水初期排水为围堰闭气后，基坑内的积水，初期排水水位按正常高水位考虑，并考虑排水期围堰的渗水及地下渗水。

基坑长约300m，考虑分段围堰后，每次基坑初期排水总量约1500m3。

初期排水按2 天内排干考虑，并考虑基坑渗水量10m3/h，排水强度为100m3/h，共选用2 台5.5kw 潜水泵向堤外排水。

在基坑水位抽排下降过程中，要密切注意围堰的边坡稳定和渗漏情况，一旦发现危及围堰安全的问题，应立即停止排水或降低水位下降速度，并对围堰进行处理。

（2）经常性排水经常性排水主要排雨水、围堰渗水和地基渗水。

根据招标文件要求，本标段经常性排水考虑上下游围堰之间的经常性排水，主要包括降水、围堰渗水、基坑开挖施工期施工弃水和其它来水。

由于经常性排水水量较小，考虑分段围堰后，考虑每个子基坑分别配置2台4.5kw 潜水泵抽排即可满足要求。

方案二2.1施工排水措施公司按招标条款的规定提交的施工措施计划，对本合同工程施工场地的临时排水作出详细规划，针对施工区域的以下范围和内容编制施工排水措施，并报送监理人审批。

（1）施工区内冲沟、山洪和地下水的引排措施；（2）永久边坡开挖的施工排水和保护措施；（3）施工排水系统的布置；（4）施工排水设备配置计划。

2.2、基坑排水（1）我公司负责基坑水的排除，工程建筑物施工所需的经常性排水（包括排除降雨、堰体和基坑渗漏水、地下水和施工废水等）。

（2）我公司负责提供施工排水所需的全部排水设施和设备，并负责这些设备和设施的安装、运行和维修，应保证排水设备的持续运行，必要时应配置应急的备用设备和设施（包括备用电源），以避免施工场地造成积水而影响工程正常施工。

2.3、边坡面排水永久边坡面的坡脚以及施工场地周边和道路的坡脚，均应开挖好排水沟槽和设置必要的排水设施，以及时排除坡底积水，保护边坡坡角的稳定。

2.4、设置集水坑（槽）排水对影响施工及危害永久建筑物安全的渗漏水、地下水或泉水，就近开挖集水坑和排水沟槽，并设置足够的排水设备，将水排至不回流到原处的适当地点。

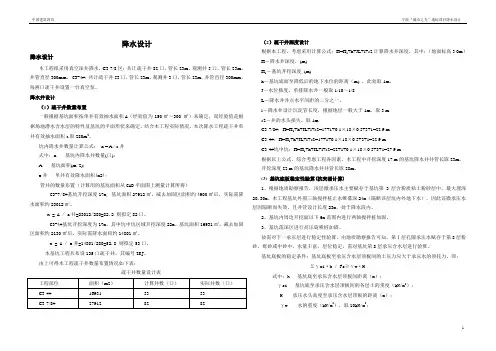

降水设计降水设计本工程拟采用真空深井降水，C3-7/8区：共计疏干井82口，管长23m。

观测井5口，管长23m，井管直径300mm， C3-4#：共计疏干井53口，管长23m。

观测井3口，管长23m，井管直径300mm，每两口疏干井设置一台真空泵。

降水井设计（1）疏干井数量布置一般根据基坑面积按单井有效抽水面积A（经验值为150㎡～300 ㎡）来确定，而经验值是根据场地潜水含水层的特性及基坑的平面形状来确定。

结合本工程实际情况，本次降水工程疏干井单井有效抽水面积a取280m2，坑内降水井数量计算公式：n = A / a井式中：n — 基坑内降水井数量(口)；A — 基坑面积(m^2)；a井—单井有效降水面积(m2)；管井的数量布置（计算用的基坑面积从CAD平面图上测量计算所得）C3-7/8#基坑开挖深度17m, 基坑面积27912㎡，减去加固区面积约4900㎡后，实际需降水面积约23012㎡。

n = A / a井=23012/280=82.2 则拟定82口。

C3-4#基坑开挖深度为17m，其中坑中坑区域开挖深度22m。

基坑面积16931㎡，减去加固区面积约2130㎡后，实际需降水面积约14801㎡。

n = A / a井=14801/280=52.8 则拟定53口。

本基坑工程共布设135口疏干井，其编号ZKJ。

由上可得本工程疏干井数量布置情况如下表：疏干井数量设计表（2）疏干井深度设计根据本工程，考虑采用计算公式：H=H1+h+JL+l+s2计算降水井深度，其中：（地面标高3.0m）H－降水井深度，(m)H1－基坑开挖深度, (m)h－基坑底面至降低后的地下水位的距离（m) ，此处取1m，J－水位梯度，单排降水井一般取1/10～1/8L－降水井井点水平间距的二分之一，l－降水井设计沉淀管长度，根据地层一般大于1m，取3 ms2－井的水头损失。

取1mC3-7/8#：H=H1+h+JL+l+s2=17+1+0.1×18×0.5+3+1=22.9 mC3-4#：H=H1+h+JL+l+s2=17+1+0.1×18×0.5+3+1=22.9 mC3-4#坑中坑：H=H1+h+JL+l+s2=22+1+0.1×18×0.5+3+1=27.9 m根据以上公式，综合考虑工程各因素，本工程中开挖深度17 m的基坑降水井井管长取23m。

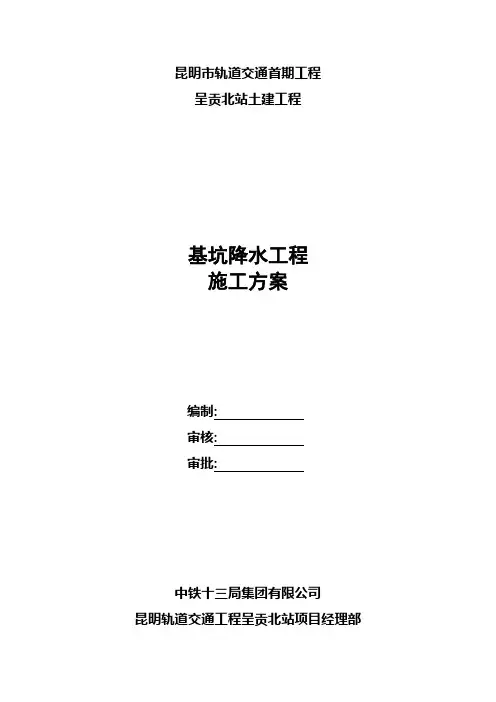

昆明市轨道交通首期工程呈贡北站土建工程基坑降水工程施工方案编制:审核:审批:中铁十三局集团有限公司昆明轨道交通工程呈贡北站项目经理部2009年10月5日目录一、编制依据 (2)二、编制原则 (2)三、工程概况 (3)四、水文地质条件慨况 (3)五、降水施工 (4)1、降水目的 (4)2、降水设计 (4)3、降水方案 (5)4、降水井结构 (1)5、降水井施工工序 (1)6、降水井施工技术要求 (3)7、降水配电系统设计 (4)8、降水井封孔及后期处理 (5)9、暗埋排水管线、电缆的后期处理 (6)10、降水辅助措施 (6)六、工程工期目标 (7)七、施工机械进场计划 (7)八、工程材料进场计划 (7)九、保证措施 (8)1、质量保证措施 (8)2、明施工保证措施 (10)昆明轨道交通工程呈贡北站降水施工方案一、编制依据1、昆明市轨道交通首期工程主体围护结构施工图及现场实际情况。

2、我国现行有关规范、标准及其相关的部颁标准。

3、施工所涉及的施工技术、安全、质量验收等方面的国家、铁道部及昆明市建委等制定的规范、标准和法规文件等。

4、踏勘现场掌握的有关资料及本投标人自行对现场周围环境的调查资料。

5、昆明市工程建设质量监督、监理办法。

6、投标书施工组织设计。

二、编制原则1、在仔细考察工程实地、认真研究施工设计图和有关规定的基础上，充分考虑本标段的特点和场地、设备、人员及气候等实际情况科学合理地组织施工。

2、严格按照ISO9002：2000国际质量认证体系和项目法施工要求，进行施工管理和质量控制。

3、在施工方案的制定、施工工艺的选择、施工技术的实施方面立足规范化及标准化，优先选用科学、先进的施工方法，确保工程质量、确保工程工期。

4、采用成熟的技术、先进的设备和工艺以及切实有效的技术措施，确保安全、质量、工期。

5、合理组织平行、交叉、流水作业，均衡生产。

优化资源配置，实行动态管理。

6、针对城市市区施工的特点，贯彻以人为本、安全第一、预防为主的原则，科学安排，合理组织、严格管理、精心施工。

降水井降水方案1. 引言降水井是一种用于降低地面水位的工程措施。

通过在地下开凿井道，将地下水引至井内，进而将其排入工程设计的排水系统中。

在城市规划和建设中，降水井被广泛应用于地下室、停车场、地铁站等需要排水的场所。

本文将介绍一种常见的降水井降水方案，包括设计原则、施工要点和维护管理。

2. 设计原则降水井的设计应遵循以下原则：2.1 考虑地下水位在设计降水井时，需要充分考虑地下水位的高低情况。

根据地质勘察报告和水文地质资料，确定井的深度和位置，以确保井能够有效地收集地下水。

2.2 确定井的尺寸根据降水井的使用和预期的降水量，确定井的尺寸。

通常情况下，井的直径在0.5米到1米之间，井的深度应根据地下水位来确定。

2.3 选择适当的材料选择耐久、防腐蚀的材料用于井的建造。

常见的材料包括混凝土、钢筋混凝土和玻璃钢等。

材料的选择应符合当地土壤环境和水质的特点。

2.4 考虑安全性在设计降水井时，要保证其结构的稳定性和安全性。

充分考虑地下工程的荷载、地震、排水压力等因素，使用合适的设计方法和材料，确保降水井的安全运行。

3. 施工要点降水井的施工需要按照一定的步骤进行，包括井的开凿、井的加固和井的接口处理。

3.1 井的开凿选择合适的开凿方法和设备进行井的开凿。

根据设计要求，按照井的尺寸和深度，在地下进行挖掘和掏空。

3.2 井的加固在井的开凿完成后，需要对井壁进行加固处理。

这一步骤可采用喷射混凝土、钢筋混凝土或其他加固材料进行强化，确保井的结构稳定。

3.3 井的接口处理在降水井与地下工程之间的接口处，需要采取一定的隔水措施，防止地下水渗入工程空间。

常用的接口处理方法有密封胶、防水膜等。

4. 维护管理降水井的维护管理工作对于保证其正常运行和延长使用寿命至关重要。

以下是一些常见的维护管理措施：4.1 定期检查定期对降水井进行检查，包括井的结构、设备和排水系统等。

发现问题及时修复，确保降水井的正常运行。

4.2 清理井内杂物定期清理井内的杂物和堆积物，防止堵塞井道和影响排水效果。

施工排水设计说明及附图(包括降水方案、场地排水)施工排水设计说明书及附图包括降水方案和场地排水。

方案一中的初期排水考虑了围堰闭气后基坑内的积水，以及排水期围堰的渗水和地下渗水。

基坑长约300m，分段围堰后，每次基坑初期排水总量约为1500m3.初期排水按2天内排干考虑，并考虑基坑渗水量10m3/h，排水强度为100m3/h，共选用2台5.5kw潜水泵向堤外排水。

在基坑水位抽排下降过程中，要密切注意围堰的边坡稳定和渗漏情况，一旦发现危及围堰安全的问题，应立即停止排水或降低水位下降速度，并对围堰进行处理。

经常性排水主要排雨水、围堰渗水和地基渗水。

考虑分段围堰后，每个子基坑分别配置2台4.5kw潜水泵抽排即可满足要求。

方案二中，施工排水措施计划包括施工区内冲沟、山洪和地下水的引排措施，永久边坡开挖的施工排水和保护措施，施工排水系统的布置以及施工排水设备配置计划。

基坑排水包括排除降雨、堰体和基坑渗漏水、地下水和施工废水等。

公司负责提供施工排水所需的全部排水设施和设备，并负责这些设备和设施的安装、运行和维修，应保证排水设备的持续运行，必要时应配置应急的备用设备和设施以避免施工场地造成积水而影响工程正常施工。

永久边坡面的坡脚以及施工场地周边和道路的坡脚，均应开挖好排水沟槽和设置必要的排水设施，以及时排除坡底积水，保护边坡坡角的稳定。

对影响施工及危害永久建筑物安全的渗漏水、地下水或泉水，就近开挖集水坑和排水沟槽，并设置足够的排水设备，将水排至不回流到原处的适当地点。

不应将施工水池设置在开挖边坡上部，以防由于渗漏水引起边坡的滑动或坍塌。

为了有效地降低地下水位和清除场地渗水，本计划在隧洞进出口布设一个泵坑。

我们将采用挖掘机进行开挖，坑口尺寸不小于2×2×1.5m，并且每个泵坑都配备2台潜水泵以进行排水。

在管线部分，我们将每隔50m布设一个泵坑，同样采用挖掘机进行开挖，坑口尺寸也不小于2×2×1.5m。

龙舟﹒乐山乐水工程地下室施工降水方案二O一六年五月二日目录一、编制依据和说明二、工程概况及工程特点三．场地工程地下水情况四．降水方案五．降水井口数量设置和可能遇到的情况处理六．沉井设计及施工七．施工组织八．降水工程质量保证措施九．降水系统十．降水平面布置图集降水管网系统说明十一．安全生产的保证体系和措施十二、安全事故应急预案一、编制依据和说明（一）编制依据1.《建筑与市政降水工程技术规范》（JGJ/T111-98）2.《建筑基坑支护技术规程》（JGJ120-99）3．《施工现场临时用电安全技术规范》（JGJ46--88）4．《建筑机械使用安全技术规程》（JGJ33--2001）5．《建筑施工安全检查标准》（JGJ59--99）6．根据乐山市金地地质勘察所勘察报告。

7．配套的建筑标准图集、定额。

8．施工现场的实地勘察结果。

9.建筑业现行的建筑工程分项施工工艺及安全操作规程。

10．与本工程有关的施工规范、技术规程以及有关标准。

（二）编制说明本施工组织设计从基坑支护、土方施工开始编制，针对本工程基础主要部分的土方开挖和地下室的施工作业降水、确保基础施工在干作业状态下进行施工。

二、工程概况及工程特点(一)工程概况拟建的“龙舟﹒乐山乐水”项目工程位于乐山市沙湾区紫霞路与港口交汇处，交通方便。

由乐山市沙湾区龙舟地产开发有限公司投资新开发项目，本工程占地面积5166.00㎡，总建筑面积17888.93㎡（其中：地上面积15503.20㎡，地下面积2496.73㎡）。

容积率3.0，建筑密度36%，绿地率30.23%。

初设场地±0.00=404.00m，一层地下室，底板面标高398.30米，为框架或剪力墙结构，最大单桩荷载15000KN/柱。

该工程重要性等级为二级：场地等级为二级，地基等级为二级。

本工程岩土工程详细勘察为乙级。

三．场地工程地下水情况拟建场地位于乐山市沙湾区劲松大道与龙跃路交汇处，交通方便。

降水工程施工方案一、工程概况降水工程是指通过合理的设计、建设和维护，对城市污水进行预处理，将雨水和废水分开，最终将雨水排入河流、湖泊或海洋，以减少城市雨水对环境造成的污染和破坏。

本次施工的降水工程位于某县城市区域内，包括雨水管网、雨水篦子、雨水口等设施，总长度约为30公里。

二、施工目标1. 完成降水工程的建设，确保污水和雨水的有效分流，减少城市雨水对环境的影响；2. 提高城市排水系统的效率，减少城市内部的积水现象；3. 保障城市的污水处理设施的正常运行，延长其使用寿命。

三、施工方案1. 前期准备工作在正式施工前，需进行充分的前期准备工作：确定施工范围、编制详细的施工方案、确定施工队伍等。

同时，还需进行勘察工作，了解地形地貌、地下管线等情况。

2. 施工流程（1）清理工地：在施工前，需要对工地进行清理，清除障碍物，确保施工顺利进行。

（2）开挖沟渠：根据设计方案，开挖雨水管沟，保证管道的正确铺设。

（3）铺设管道：将雨水管道依照设计要求进行铺设，保证管道的质量。

（4）安装设备：安装雨水篦子、雨水口等设备，确保设备的正常使用。

（5）施工结束：完成施工后，进行验收工作，确保工程质量。

3. 施工要求（1）质量要求：施工过程中，需保证工程质量，确保雨水管网的安全可靠。

（2）安全要求：施工中需严格遵守安全操作规程，保证工人的安全。

（3）环保要求：施工中需减少对环境的影响，严格控制污水和废水的排放。

四、施工进度和控制1. 施工时间：本次降水工程的施工时间为3个月，需按照施工方案制定的进度表进行施工。

2. 施工进度控制：每周进行一次施工进度检查，及时了解施工情况，确保施工的顺利进行。

3. 应急措施：如遇恶劣天气等特殊情况，需及时采取相应的应急措施，保证施工进度不受影响。

五、施工后维护1. 施工结束后，需对施工工程进行验收，确保工程质量符合要求。

2. 建成后，需进行定期的维护工作，保证降水工程的长期使用效益。

六、总结降水工程施工是一项复杂的工程，需要严格按照设计要求进行施工，确保工程质量。

雨水工程施工图设计说明1、工程概况项目位于正宁县榆林子镇党家村，本项目雨水工程全长983m，有2条主管道，长度461m，6条预埋管道，长度267m，8条雨水连接管，长度207m,16条过户管，长度48m。

榆林子镇位于正宁县西南部19公里处，银西公路、正周公路穿境而过，镇域东接本县永正乡,西壤宫河镇,南邻罗川乡，北与宁县平子镇隔沟相望。

正宁县榆林子镇耕地面积5.64万亩，共辖12个行政村，82个村民小组,7165户，3。

2万人口。

镇区规划面积4平方公里，建成2.8平方公里,城镇建设,财政收入居全县前列，是全省小城镇综合改革试点镇，小城镇重点乡之一。

辖区东西长18公里，宽约6公里，属黄土高原区，地势东高西低，地域平坦，土地肥沃，塬面宽阔，属温带季风性半湿润气候，年平均气温8。

5C°，年降水量635mm，年均蒸发量1500mm左右，是典型的旱作农业乡镇，以盛产优质烤烟誉满内外。

正宁县榆林子镇党家村安置点是正宁县西坡乡周家乡等乡镇2014年易地扶贫搬迁工程规划建设的九个安置点之一。

计划新建住宅47套,用于集中安置从榆林子镇党家村杨店组搬迁来的47户209人。

在项目实施方案中，对住宅区的水、电、路基础设施已进行了规划。

并落实了建设资金。

因项目资金的问题，在实施方案中，对该住宅区的排水设施已做了规划。

该安置点位于塬面中心，地势平坦，南与长乐公路相接，西面、北面、东面均是耕地。

地势是南高北低。

对住宅区硬化后,必然产生积水,难以再渗入地下，排水不畅的问题就会出现，排出口选择在安置点北面约0。

3公里的沟中，通过排水管线，可有效解决住宅区排水不畅的问题。

2、设计依据及采用规范1. 公路工程技术规范（JTGB01-2014）；2. 公路设计排水规范JTGT D33—2012；3. 其它现行相关规范、规程、技术标准。

3、沿线自然地理条件及对项目的影响该条路线的项目位于甘肃省正宁县，根据“公路自然区域划分图”本区域为Ⅲ3甘东黄土山地区.项目地处陇东黄土高原沟壑区，庆阳地区东南部,子午岭西麓，地势东高西低，自东向西倾斜,东宽西窄，海拔在1300~1700m之间。

别士桥泵站工程基坑管井井点降水方案一、工程概述本工程为宣城市北门综合改造工程的一部分，工程位于状元北路至宛溪河之间，长约620m对该段道双河进行裁弯取直，并在末端修重建别士桥排涝泵站。

本次降水为两个单体。

O 1泵站②排水涵泵站建筑物包括进水闸、前池及进水池、泵房、压力水箱、控制段、排涝穿堤出水涵（兼自排涵）等。

泵房为湿室型堤后式、安装6台1200ZLB-100型立式轴流泵，配6台YL4503-12型立式电动机，设计排涝流量24.28m3/s，总装机容量1500Kw根据现场实际开挖地下水位埋藏较浅，8.6m米处见地下水，基础埋设较深，基础标高为4.3m，且即将进入雨季，地下水位不断上升，土内含水接近饱和状态，这种施工条件给基础施工带来很大的困难。

基础开挖后随时有塌方的危险，其中多处距原有建筑物、管架、污水管线及污水井等特别近，基础开挖后如果塌方，扰动原有基础及管线等，将对原建筑物等构成极大的危害，可能会造成重大安全事故，后果不堪设想，存在极大的安全隐患。

因此根据实际情况采用管井降水。

为了满足文明施工的要求，确保安全生产和工程质量，我公司采取管井降水的措施，管井降水所排出的水必须按要求排放到指定的排水井，并做好排水的过滤工作，这些降水、排水工作都要持续到基础工程完毕回填后才能停止，以保证基础等在干燥条件下施工。

二、编制依据1、有关文件；宣城市水务局“水堤〔2013〕35号文”。

2、宣城市北门改造地形图及规划图。

3、别士桥泵站工程施工图纸4、《宣城市道叉河河道整治及别士桥泵站工程初步设计阶段工程地质勘察报告》（安徽省水利水电勘测设计院2012.9）；5、《建筑与市政降水工程技术规范》（JGJ/T111-98）；6、《水利水电工程施工组织设计规范》（SL303-2004）；7、建筑地基基础工程施工质量验收规范GB50202-2002&现场实际勘察三、施工准备根据工程的结构、特点、进度要求及现场实际情况，投入足够的施工人员，机械设备按种类和数量组织进场。

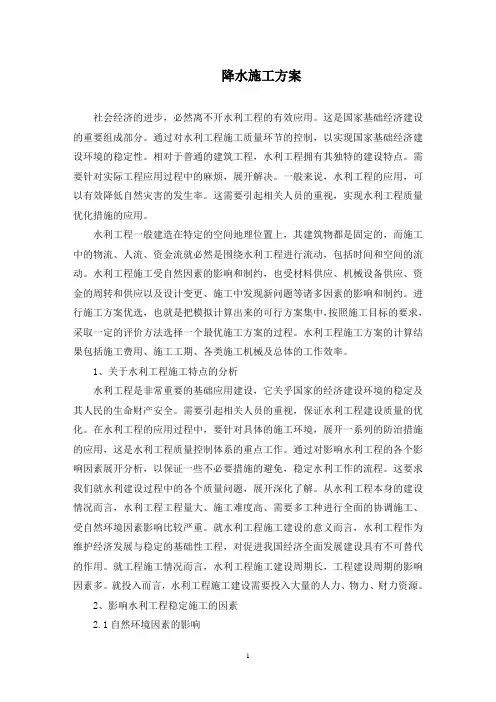

降水施工方案社会经济的进步，必然离不开水利工程的有效应用。

这是国家基础经济建设的重要组成部分。

通过对水利工程施工质量环节的控制，以实现国家基础经济建设环境的稳定性。

相对于普通的建筑工程，水利工程拥有其独特的建设特点。

需要针对实际工程应用过程中的麻烦，展开解决。

一般来说，水利工程的应用，可以有效降低自然灾害的发生率。

这需要引起相关人员的重视，实现水利工程质量优化措施的应用。

水利工程一般建造在特定的空间地理位置上，其建筑物都是固定的，而施工中的物流、人流、资金流就必然是围绕水利工程进行流动，包括时间和空间的流动。

水利工程施工受自然因素的影响和制约，也受材料供应、机械设备供应、资金的周转和供应以及设计变更、施工中发现新问题等诸多因素的影响和制约。

进行施工方案优选，也就是把模拟计算出来的可行方案集中，按照施工目标的要求，采取一定的评价方法选择一个最优施工方案的过程。

水利工程施工方案的计算结果包括施工费用、施工工期、各类施工机械及总体的工作效率。

1、关于水利工程施工特点的分析水利工程是非常重要的基础应用建设，它关乎国家的经济建设环境的稳定及其人民的生命财产安全。

需要引起相关人员的重视，保证水利工程建设质量的优化。

在水利工程的应用过程中，要针对具体的施工环境，展开一系列的防治措施的应用，这是水利工程质量控制体系的重点工作。

通过对影响水利工程的各个影响因素展开分析，以保证一些不必要措施的避免，稳定水利工作的流程。

这要求我们就水利建设过程中的各个质量问题，展开深化了解。

从水利工程本身的建设情况而言，水利工程工程量大、施工难度高、需要多工种进行全面的协调施工、受自然环境因素影响比较严重。

就水利工程施工建设的意义而言，水利工程作为维护经济发展与稳定的基础性工程，对促进我国经济全面发展建设具有不可替代的作用。

就工程施工情况而言，水利工程施工建设周期长，工程建设周期的影响因素多。

就投入而言，水利工程施工建设需要投入大量的人力、物力、财力资源。

环湖北路建设工程施工二标段基坑降水一、场地岩土工程情况第①层杂填土，含有粉土、砖块、炉渣，碎石、植物根等。

结构松散，成分杂乱、不均匀。

K2+480-K2+840段位于鱼塘与菜地之间。

层底标高介于776.76 —777.74m。

第②层粉土，褐灰色。

含云母、煤屑、氧化铁铝、混有砂粒等。

湿，中密。

无光泽反应。

具有中等压缩性。

该层含水量平均值为24.7%,该层天然孔隙比平均值为0.739.层底标高介于769.36 —774.44m之间。

第③层中砂，褐灰色，饱和，松散，含石英、长石、云母等。

含土量较小。

颗粒级配较差，磨圆度较差。

揭露层厚 1.5 —8.4m。

第④层粉质粘土，褐灰色。

含云母、煤屑、氧化铁铝等。

软塑~可塑。

该层揭露层厚介于2.7~9m之间。

K2+850-K3+550.794地下水埋藏于自然地表下2.4〜4.0m，标高在774.24 —774.86之间，属孔隙潜水。

主要接受大气降水、沿线池塘、水渠浅层补给及晋阳湖深层补给。

本工程地质条件主要为粉土、砂土。

现场基坑深度为8.5m，根据该场地附近地区的已有降水经验，拟采用管井井点降水方案降低地下水位，即在沿基坑纵向两侧布设一定数量的管井，由管井统一将地下水抽出，从而满足基础施工对降水的要求。

三、降水模型选择及设计计算1、降水模型的选择假定：由于第④层粉质粘土的渗透系数远小于其它土层的渗透系数，近似将第④层视为不透水层。

（1）含水层厚度：日=第2层土层厚度+第3层土层厚度=11.5m,（2）管井深度：依据JGJ/T111-98《建筑与市政降水工程技术规范》，井点管深度为：H W=H W+H W+H W+H W+H W+H W6式中：H—降水井深度H W—基坑深度，取8.5mH W—降水水位距离基坑底要求的深度，取0.5mH W—水力坡度作用基坑中心所需增加的深度。

由于基坑等效半径r=4m,按照降水井分布周围的水力坡度i为1/10〜1/15 ,如降水井需影响到基坑中心，H W—降水期间地下水位幅度变化。

目录第一章编制依据几外编制说明1 编制依据2 编制说明3 施工目标及施工范围第二章工程概况及特点1 工程概况2降水、护壁、土方工程概况第三章设计图纸及依据1 降水设计图纸及设计依据、计算式2护壁设计图纸及设计依据、计算式3土石方设计图纸及设计依据、计算式第四章项目负责人第五章施工方案1现场平面布置及说明2降水施工方案2.2降水井施工3护壁施工方案4 土方施工方案5 基坑变形观测6安全、文明施工措施第六章施工进度计划及工期安排第七章施工机械设备配备1机具设备2人员组成第八章承诺1 编制依据1.1《玉锦苑岩土工程勘察报告》（某勘察基础工程公司2005年6月）；2.2《玉锦苑基础平面布置图》（四川大陆设计事务所2005）；1.3《观景楼基础总平面图》 (四川众恒建筑设计有限公司)1.4《建筑基坑支护技术规程》 (JGJ120－99)1.5《供水管井技术规范》 (GB5296－99)1.6《建筑与市政降水工程技术规范》 (JGJ /T111－98)1.7现场条件第二章工程概况及特点1 工程概况“玉锦苑”位于某市一环路以内，武成大街与中道街交汇处。

由某市青羊建委城镇房屋综合开发公司投资兴建。

该建筑为6F+1层，全框架结构，独立柱基。

我公司受建设单位委托，为了使该楼的地基加固处理工作顺利进行而进行降水方案设计。

根据勘察报告可知：场地内地下水主要为孔隙潜水与上层滞水，主要受大气降雨及生活用水补给，潜水赋存于卵石土层中，局部粘性性土层中含上层滞水，由生活用水大气降水补给。

勘察期间为丰水期，在钻孔内测得地下潜水稳定水位1.90米左右，初见水位2.00m左右。

据区域地质资料，6～9月为丰水期，12～3月为枯水期；地下水水位变化幅度较大，一般在1～1.50米之间；丰水期历史最高水位为1.60m；设计和施工时场地稳定水位按1.60米（最不利水位）取值。

因场地所有钻孔地段松散卵石层透镜体在地下水位线下，为保证CFG桩施工工作的顺利进行及施工质量满足设计要求，为此建设单位应委托专业降水施工队伍负责工程降水，该地段水位必须降至桩端以下1m，即地面以下5.8m，相应标高494.7m。

宇业·天逸华府1、2、7、8#工程基坑降水施工方案编制人：审核人：审批人：编制单位：**华新建工集团**编制日期：10:22 PM目录1. 工程概况12. 场地工程地质情况12.1地层构造及岩性特征12.2场地水文及气象情况23. 基坑降排水设计33.1降水设计33.2排水设计34.施工方法54.1施工顺序及方法54.2考前须知75.基坑降水对周边环境影响及处理方案96.抽水监测与管理97.平安文明施工措施97.1平安保证措施97.2文明保证措施10附录一：基坑涌水量计算书11附录二：1、2、7、8#布孔图线表13附录三：1、2、7、8#地质剖面图141.工程概况拟建**宇业·天逸华府工程位于**市高港区港城路北侧、通江路西侧、春城路南侧、王营路东侧，场地交通方便。

场地地形较为平坦，绝对标高变化*围为4.700~5.100m。

拟建场地地貌类型属长江三角洲冲积平原。

详细位置见"工程位置示意图〞。

工程位置示意图本工程基坑采用放坡开挖，基坑呈长方形，1#楼24×63m，基坑面积约1510m2；2#楼21×39m，基坑面积约820m2；7#楼21×69m，基坑面积约1500m2；8#楼21×69m，基坑面积约1500m2；基坑埋深为3.8m(从自然地面算起)，最深处为6.8m〔集水井〕，个别部位深度5.1m。

由于基坑深度不大，基坑采用放坡开挖，开挖时以进展坑内集水明排，降水深度在基底不小于0.5m。

2.场地工程地质情况以下数据均引自"宇业·天逸华府岩土工程勘察报告"。

2.1.地层构造及岩性特征分析据试验资料及地区经历，各土层渗透性详见表1：表1 各土层渗透性评价一览表该场地底层在基坑深度影响*围内自上而下分部依次为：0.0～1.0m：素填土〔地层编号①〕；1.0～2.1m：粉土夹粉砂〔地层编号②〕；2.1～22.0m：粉砂夹粉土〔地层编号③〕；以上数字参考详见"附录二：1、2、7、8#布孔图线表"及"附录三：1、2、7、8#地质剖面图"。

长江道尚斓苑项目降水施工方案（9#、10#楼范围已施工完毕）中国建筑第二工程局有限公司长江道尚斓苑项目经理部目录第三节、降水目的及指导思路 ............................................................................................. - 9 -第四节、降水井平面布置及降水井构造图 ........................................................................ - 9 -第五节、降水井施工 (12)第六节、工程抽降水 (15)第七节、沉降控制措施 (16)第八节、降水运行 (16)第九节、施工现场管理 (17)第十节、排水方案 (22)第十一节、封井方案 (25)第十二节、降水应急预案 (25)第十三节、安全文明施工 (26)第一节、方案编制依据1、《供水水文地质勘察规范》（GB50027-2001）2、《建筑基坑工程监测技术规范》（GB50497-2009）3、《建筑与市政降水工程技术规范》（JGJ/T111-98）4、《供水管井技术规范》（GB50296-99）5、《建筑基坑支护技术规程》（GJ120-99）6、《建筑工程施工质量验收统一标准》（GB50300-2001）7、《岩土工程技术规范》（DB 29-20-2000）8、《供水水文地质手册》9、长江道尚斓苑项目工程岩土工程勘察报告10、由天津大学设计院设计的长江道尚斓苑工程基坑支护设计图纸第二节、工程概况1、建设项目概况工程名称：长江道尚斓苑项目工程位置：南开区长江道与南开六马路交口建设单位：天津融侨置业有限公司设计单位：海南南方建筑设计有限公司监理单位：天津泰丰工程建设监理有限公司施工单位：中建二局第四建筑工程有限公司2、建筑及结构设计概况长江道尚斓苑项目位于南开区，总建筑面积131438.48㎡，其中地上103097.9㎡，地下28340.58㎡，地上部分为五栋三十二层、三栋五层、一栋六层住宅楼及其配套公建，地下一层为车库及人防，局部二层。

基坑降水方案说明基坑降水是指在建筑基坑开挖过程中，由于地下水或降雨水的进入，导致基坑内积水问题。

这会对施工进度和质量产生不利影响，甚至可能导致基坑坍塌和工人伤亡。

因此，需要采取适当的基坑降水方案来解决这一问题。

1.基坑降水目标确定：根据基坑的特点和需求确定降水目标，包括降低基坑水位、保证基坑施工安全、确保降水流量等。

2.基坑降水方案设计：根据基坑的情况，设计降水方案。

该方案应包括降水井的位置、数量和深度、排水管道的布置和材料选择等。

同时，还应根据降水水质情况，设计相应的水处理设备，以确保排出的水符合环保要求。

3.基坑降水施工：根据降水方案，进行降水施工。

首先需要开挖降水井，并根据设计要求安装降水井套管。

随后，布置排水管道，并将其连接到降水井，形成一个完整的降水系统。

在施工过程中，需要注意排水系统的密封性和稳定性，以确保降水效果。

4.基坑降水运行监测：在降水施工完成后，需要对降水系统进行运行监测。

监测内容包括降水井的水位、排水管道的流量和水质等。

通过监测结果，可以及时调整降水系统的运行，以保证降水效果。

5.基坑降水效果评价：根据实际情况，对降水效果进行评价。

评价内容包括降水水位的降低程度、降水系统的运行稳定性以及排出的水质等。

通过评价结果，可以优化降水方案，并提出改进意见。

1.基坑降水井的位置应根据基坑的地形和地质条件来确定。

降水井应尽可能靠近基坑的降水源，并在基坑周围均匀分布，以提高降水效果。

2. 降水井的数量和深度应根据基坑的尺寸和降水量来确定。

通常情况下，应根据降水量和设计排水量来确定降水井的数量和深度。

降水井的直径通常为150-300mm。

3.排水管道的布置和材料选择应考虑基坑周围的地质条件，以确保排水系统的稳定性和密封性。

排水管道的材料通常为PVC管或钢制管道。

4.基坑降水水质应符合环保要求。

如果降水水质较差，应配备合适的水处理设备，以确保排出的水符合相关标准。

5.基坑降水方案应经过相关部门的审核，并进行风险评估。

镇海新城镇海大道北侧2＃地块深井降水专项施工方案编制人：职务（称）：审核人: 职务（称)：批准人：职务（称）:批准部门（章）：编制日期：目录一、施工说明二、方案设计与施工依据三、降水井构造与设计要求四、成孔(井)施工工艺与技术要求五、降水运行操作一、施工说明：根据设计要求和施工要求,基坑须通过深井降水使土层中的承压水压力降低，有效应力相应提高，现基坑开挖后,局部地下水从承台处冒出，为了加速软土排水固结，防止基坑内未开挖土体对基坑围护机构抗力,杜绝开挖时再次产生涌砂和管涌等渗透破坏现象；因此，本工程的基坑降水方案，也就是针对基坑内降潜水（疏干井）方案,是确保本工程基坑开挖安全和周边管线、建筑物不受损坏的关键。

因而本工程基坑降水的目的：1)、加固基坑内和坑底下的土体,提高坑内土体抗力，从而减少坑底隆起和维护结构的变形量，防止坑外地表过量沉降。

2）有利边坡稳定，防止纵向滑坡.3）疏干坑内地下水,方便挖掘机和工人在坑内施工作业.二、方案设计与施工依据《建筑地基基础工程施工质量验收规范》（GB50202－2002）;《地基处理技术规范》（DBJ08—40-94）；《建筑与市政降水工程技术规范》（JGJ/T111-98）;《供水管井技术规范》（GB50296-99);《建筑基坑支护技术规程》（GJ120—99）；《地基基础设计规范》(DGJ08—11—1999）《基坑工程设计规程》（DGJ08-61—97）本工程的地质资料、施工图纸等；1）布置原则基坑开挖结合真空深井的布置原则。

2）井点布置现基坑开挖发现三处冒水。

须在冒水出周边布置一口降水井。

上述基坑内深井的井位布置在具体施工时应避开支撑、工程桩，同时尽量靠近支撑以便井口固定。

三、降水井构造和设计要求1）井口：井口应高于支撑面以上0。

1m，以防止地表污水渗入井内，一般采用优质粘土或水泥浆封闭，其深度不小于1。

50m.2）井壁管:各类管井的井壁管采用波纹管，井壁管直径Φ250mm。

目录第一章编制依据几外编制说明1 编制依据2 编制说明3 施工目标及施工范围第二章工程概况及特点1 工程概况2降水、护壁、土方工程概况第三章设计图纸及依据1 降水设计图纸及设计依据、计算式2护壁设计图纸及设计依据、计算式3土石方设计图纸及设计依据、计算式第四章项目负责人第五章施工方案1现场平面布置及说明2降水施工方案2.2降水井施工3护壁施工方案4 土方施工方案5 基坑变形观测6安全、文明施工措施第六章施工进度计划及工期安排第七章施工机械设备配备1机具设备2人员组成第八章承诺1 编制依据1.1《玉锦苑岩土工程勘察报告》（某勘察基础工程公司2005年6月）；2.2《玉锦苑基础平面布置图》（四川大陆设计事务所2005）；1.3《观景楼基础总平面图》 (四川众恒建筑设计有限公司)1.4《建筑基坑支护技术规程》 (JGJ120－99)1.5《供水管井技术规范》 (GB5296－99)1.6《建筑与市政降水工程技术规范》 (JGJ /T111－98)1.7现场条件第二章工程概况及特点1 工程概况“玉锦苑”位于某市一环路以内，武成大街与中道街交汇处。

由某市青羊建委城镇房屋综合开发公司投资兴建。

该建筑为6F+1层，全框架结构，独立柱基。

我公司受建设单位委托，为了使该楼的地基加固处理工作顺利进行而进行降水方案设计。

根据勘察报告可知：场地内地下水主要为孔隙潜水与上层滞水，主要受大气降雨及生活用水补给，潜水赋存于卵石土层中，局部粘性性土层中含上层滞水，由生活用水大气降水补给。

勘察期间为丰水期，在钻孔内测得地下潜水稳定水位1.90米左右，初见水位2.00m左右。

据区域地质资料，6～9月为丰水期，12～3月为枯水期；地下水水位变化幅度较大，一般在1～1.50米之间；丰水期历史最高水位为1.60m；设计和施工时场地稳定水位按1.60米（最不利水位）取值。

因场地所有钻孔地段松散卵石层透镜体在地下水位线下，为保证CFG桩施工工作的顺利进行及施工质量满足设计要求，为此建设单位应委托专业降水施工队伍负责工程降水，该地段水位必须降至桩端以下1m，即地面以下5.8m，相应标高494.7m。
