数控加工中心常用G-M代码指令详解之欧阳学文创编之欧阳家百创编

FANUC数控G代码，常用M代码：代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。

移动过程中不得对工件进行加工。

(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。

加工中心常用的G代码和M指令在现代制造业中，加工中心凭借其高精度、高效率和多功能性，成为了金属加工领域的重要设备。

而要充分发挥加工中心的性能，熟练掌握其常用的 G 代码和 M 指令是至关重要的。

G 代码是准备功能指令，用于控制机床的运动方式和轨迹。

下面我们来详细了解一些常见的 G 代码。

G00 快速定位指令，它能使刀具以最快的速度移动到指定的位置，常用于刀具的快速接近或远离工件。

比如说，在加工前，刀具需要快速移动到初始位置，就可以使用 G00 指令。

G01 直线插补指令，用于让刀具沿着直线轨迹移动。

通过指定终点坐标和进给速度，刀具就能精确地在两点之间进行直线切削。

G02 和 G03 分别是顺时针圆弧插补和逆时针圆弧插补指令。

在加工圆弧轮廓时，我们需要使用这两个指令，并给定圆弧的圆心坐标、半径以及进给速度等参数。

G04 是暂停指令，它可以让刀具在指定的时间内停止运动。

这在某些需要短暂停留以保证加工质量的工序中非常有用。

G17、G18、G19 分别用于选择 XY 平面、XZ 平面和 YZ 平面。

在多轴加工中，正确选择加工平面是确保加工精度的关键之一。

G20 和 G21 则用于单位的选择，G20 选择英制单位，G21 选择公制单位。

G28 是返回参考点指令，它能让机床的各坐标轴快速返回机床原点。

G40、G41 和G42 分别是刀具半径补偿取消、左补偿和右补偿指令。

在进行轮廓加工时，通过合理设置刀具半径补偿，可以简化编程，提高加工精度。

G43 和 G44 是刀具长度补偿指令，用于补偿刀具长度的差异，确保加工深度的准确性。

M 指令是辅助功能指令，主要用于控制机床的各种辅助动作。

M00 程序暂停指令，当程序执行到 M00 时，机床的所有动作都会停止，直到按下启动按钮才继续执行程序。

M03 主轴正转指令，M04 主轴反转指令，而 M05 则用于主轴停止转动。

M08 冷却液开指令，M09 冷却液关指令。

在切削过程中，冷却液的适时开启和关闭可以有效地降低刀具和工件的温度，提高刀具寿命和加工质量。

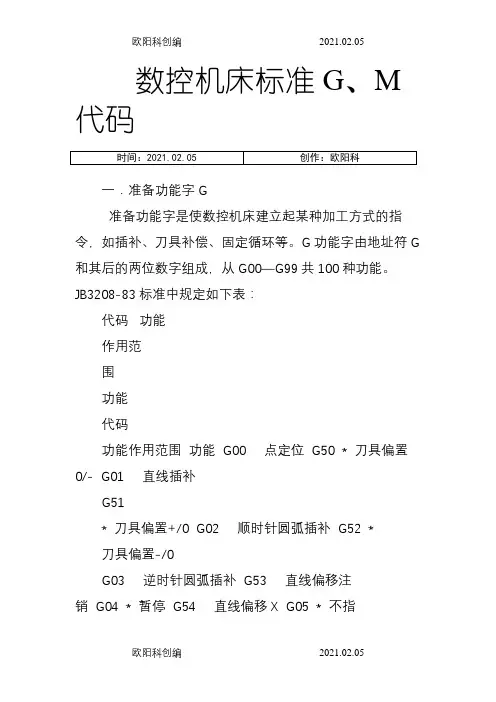

数控机床标准G、M 代码一．准备功能字G准备功能字是使数控机床建立起某种加工方式的指令，如插补、刀具补偿、固定循环等。

G功能字由地址符G 和其后的两位数字组成，从G00—G99共100种功能。

JB3208-83标准中规定如下表：代码功能作用范围功能代码功能作用范围功能 G00 点定位 G50 * 刀具偏置0/- G01 直线插补G51* 刀具偏置+/0 G02 顺时针圆弧插补 G52 *刀具偏置-/0G03 逆时针圆弧插补 G53 直线偏移注销 G04 * 暂停 G54 直线偏移X G05 * 不指定 G55 直线偏移Y G06 抛物线插补 G56 直线偏移Z G07 * 不指定 G57 直线偏移XY G08 * 加速 G58 直线偏移XZ G09* 减速G59 直线偏移YZ G10-G16 * 不指定 G60 准确定位（精） G17 XY平面选择 G61 准确定位（中） G18 ZX平面选择 G62 准确定位（粗） G19 YZ平面选择G63 * 该丝 G20-G32 * 不指定 G64-G67* 不指定 G33 螺纹切削，等螺距 G68 * 刀具偏置，内角 G34 螺纹切削，增螺距 G69 * 刀具偏置，外角 G35螺纹切削，减螺距G70-G79 *不指定G36-G39 * 不指定 G80 固定循环注销 G40刀具补偿/刀具偏置注销G81-G89 固定循环 G41 刀具补偿--左 G90 绝对尺寸 G42 刀具补偿--右 G91 增量尺寸 G43 * 刀具偏置--正 G92 *预置寄存G44 * 刀具偏置--右 G93 进给率，时间倒数 G45 * 刀具偏置+/+G94每分钟进给G46 * 刀具偏置+/- G95 主轴每转进给 G47 * 刀具偏置-/- G96 恒线速度 G48 * 刀具偏置-/+ G97 每分钟转数（主轴） G49* 刀具偏置0/+G98-G99*不指定注：*表示如作特殊用途，必须在程序格式中说明二．辅助功能字M辅助功能字是用于指定主轴的旋转方向、启动、停止、冷却液的开关，工件或刀具的夹紧和松开，刀具的更换等功能。

数控加工中心常用的G代码和M指令G代码----功能--------------格式1．G00--------快速移动格式：G00X-----Y-----Z----2．G01--------直线插补格式：G01X-----Y-----Z----F-----3．G02--------顺圆插补格式：G02X-----Y-----Z----R-----G02X-----Y-----Z----I-----J-----K-----4．G03--------逆圆插补格式：G03X-----Y-----Z-----R------G03X-----Y-----Z-----I-----J-----K-----5．G04--------停刀，准确停止6．G15--------极坐标系指令取消7．G16--------极坐标系指令8．8．G17--------选择XY平面9．9．G18--------选择XZ平面10．10．G19--------选择YZ平面11．11．G20--------英寸输入12．12．G21--------毫米输入13．13．G28--------返回参考点14．14．G29--------从参考点返回15．G40--------刀具半径补偿取消16．16．G41--------刀具半径左补偿17．17．G42--------刀具半径右补偿18．18．G43--------正向刀具长度补偿19．19．G44--------负向刀具长度补偿20．20．G49--------刀具长度补偿取消21．21．G50--------比例缩放取消22．22．G51--------比例缩放有效23．G54~G59选择工件坐标系1~~~624．24．G68--------坐标旋转25．G69--------坐标旋转取消26．G73--------高速深孔钻循环格式：G73X---Y---Z---R---Q---F---K---27．G74--------左旋攻丝循环格式：G74X---Y---Z---R---Q---F---K---28．G76--------精镗循环格式：G76X---Y---Z---R---Q---P---F---K---29．G80--------取消固定循环30．G81--------钻孔循环格式：G81X---Y---Z---R---F---31．G83--------排屑钻孔循环格式：G83X---Y---Z---R---Q---F---K---32．G84--------刚性攻丝循环格式：G84X---Y---Z---R---P---F---K---33．G90--------绝对值编程34．G91--------增量值编程35．G94--------每分钟进给36．G95--------每转进给37．G98--------固定循环返回到参考点38．G99--------固定循环返回到R点常用的辅助功能M代码M代码----功能1．M00--------程序停止2．M01--------选择停止3．M02--------程序结束4．M03--------主轴正转5．M04--------主轴反转6．M05--------主轴停止转动7．M06--------换刀指令8．M08--------切削液开9．M09--------切削液关10．M19-------主轴定位11．M30-------程序结束，并返回程序起始12．M98-------子程序调用13．M99-------子程序结束，并返回主程序地址码中英文字母的含义地址------功能---------含义1．D------------补偿号--------刀具半径补偿指令2．F------------进给速度------给速度的指令3．G------------准备功能-----指令动作方式4．H------------补偿号--------补偿号的指定5．I-------------坐标字--------圆弧中心X轴向坐标6．J-------------坐标字--------圆弧中心Y轴向坐标7．K------------坐标字--------圆弧中心Z轴向坐标8．L------------重复次数-----固定循环及子程序的重复次数9．M-----------辅助功能-----机床开／关指令10．N----------顺序号--------程序段顺序号11．O----------程序号--------程序号，子程序号的指定12．P----------------------------暂停或程序中某功能开始使用的顺序号13．Q----------------------------固定循环终止段号或固定循环中定距14．R----------坐标字---------固定循环中定距离或圆弧半径的指令15．S----------主轴功能------主轴转速的指令16．T----------刀具功能------刀具编号的指令17．X---------坐标字----------X轴的绝对坐标值或暂停时间18．Y---------坐标字----------Y轴的绝对坐标19．Z---------坐标字----------Z轴的绝对坐标欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

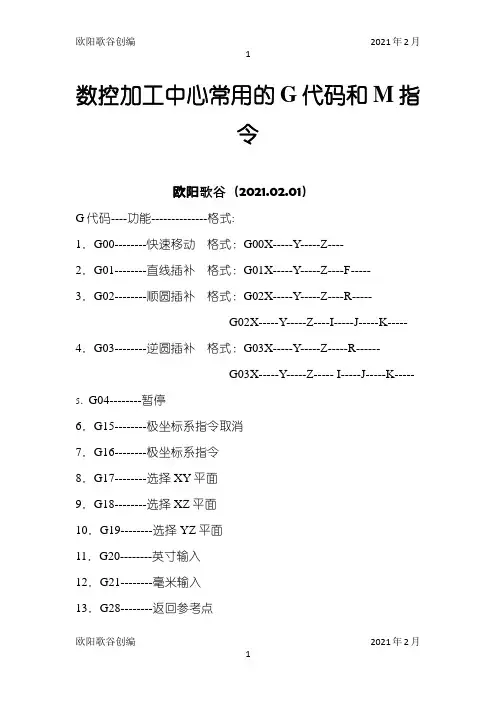

数控加工中心常用的G代码和M指令欧阳歌谷（2021.02.01）G代码----功能--------------格式:1．G00--------快速移动格式：G00X-----Y-----Z----2．G01--------直线插补格式：G01X-----Y-----Z----F-----3．G02--------顺圆插补格式：G02X-----Y-----Z----R-----G02X-----Y-----Z----I-----J-----K----- 4．G03--------逆圆插补格式：G03X-----Y-----Z-----R------G03X-----Y-----Z----- I-----J-----K----- 5．G04--------暂停6．G15--------极坐标系指令取消7．G16--------极坐标系指令8．G17--------选择XY平面9．G18--------选择XZ平面10．G19--------选择YZ平面11．G20--------英寸输入12．G21--------毫米输入13．G28--------返回参考点14．G29--------从参考点返回15．G40--------刀具半径补偿取消16．G41--------刀具半径左补偿17．G42--------刀具半径右补偿18．G43--------正向刀具长度补偿19．G44--------负向刀具长度补偿20．G49--------刀具长度补偿取消21．G50--------比例缩放取消22．G51--------比例缩放有效23．G54~G59选择工件坐标系1~~~624．G68--------坐标旋转25．G69--------坐标旋转取消26．G73--------高速深孔钻循环格式：G73X---Y---Z---R---Q---F---K---27．G74--------左旋攻丝循环格式：G74X---Y---Z---R---Q---F---K---28．G76--------精镗循环格式：G76X---Y---Z---R---Q---P---F---K---29．G80--------取消固定循环30．G81--------钻孔循环格式：G81X---Y---Z---R---F--- 31．G83--------排屑钻孔循环格式：G83X---Y---Z---R---Q---F---K---32．G84--------刚性攻丝循环格式：G84X---Y---Z---R---P---F---K---33．G90--------绝对值编程34．G91--------增量值编程35．G94--------每分钟进给36．G95--------每转进给37．G98--------固定循环返回到参考点38．G99--------固定循环返回到R点常用的辅助功能M代码M代码----功能1． M00--------程序停止2． M01--------选择停止3． M02--------程序结束4． M03--------主轴正转5． M04--------主轴反转6． M05--------主轴停止转动7． M06--------换刀指令8． M08--------切削液开9． M09--------切削液关10．M19-------主轴定位11．M30-------程序结束，并返回程序起始12．M98-------子程序调用13．M99-------子程序结束，并返回主程序地址码中英文字母的含义地址------功能---------含义1．D------------补偿号--------刀具半径补偿指令2．F------------进给速度------给速度的指令3．G------------准备功能-----指令动作方式4．H------------补偿号--------补偿号的指定5．I-------------坐标字--------圆弧中心X轴向坐标6．J-------------坐标字--------圆弧中心Y轴向坐标7．K------------坐标字--------圆弧中心Z轴向坐标8．L------------重复次数-----固定循环及子程序的重复次数9．M-----------辅助功能-----机床开／关指令10．N----------顺序号--------程序段顺序号11．O----------程序号--------程序号，子程序号的指定12．P----------------------------暂停或程序中某功能开始使用的顺序号13．Q----------------------------固定循环终止段号或固定循环中定距14．R----------坐标字---------固定循环中定距离或圆弧半径的指令15．S----------主轴功能------主轴转速的指令16．T----------刀具功能------刀具编号的指令17．X---------坐标字----------X轴的绝对坐标值或暂停时间18．Y---------坐标字----------Y轴的绝对坐标19．Z---------坐标字----------Z轴的绝对坐标功能详解:G00—快速定位格式：G00 X(U)__Y(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。

加工中心常用的G代码和M指令加工中心是一种高精度、高效率的数控机床，广泛应用于航空、汽车、电子、机械等行业。

在加工中心的加工过程中，需要使用G代码和M指令控制加工过程，下面是常用的G代码和M指令：一、G代码1. G00 快速定位：该指令用于快速移动工件到目标位置，速度最大，但精度较低。

2. G01 直线插补：该指令用于沿直线路径进行加工，速度较快，精度较高。

3. G02/G03 圆弧插补：该指令用于沿圆弧路径进行加工，G02表示顺时针方向，G03表示逆时针方向。

4. G04 停顿：该指令用于暂停加工，等待一段时间后再继续加工。

5. G17/G18/G19 选择平面：G17表示选择XY平面，G18表示选择XZ平面，G19表示选择YZ平面。

6. G20/G21 选择单位：G20表示选择英寸单位，G21表示选择毫米单位。

7. G28/G29/G30/G31 定位：G28表示回到机床原点，G29表示回到工件原点，G30表示回到第二工件原点，G31表示回到第三工件原点。

8. G40/G41/G42 切削半径补偿：G40表示取消切削半径补偿，G41表示左侧切削半径补偿，G42表示右侧切削半径补偿。

9. G54/G55/G56/G57/G58/G59 工件坐标系：G54表示选择第一工件坐标系，G55表示选择第二工件坐标系，G56表示选择第三工件坐标系，G57表示选择第四工件坐标系，G58表示选择第五工件坐标系，G59表示选择第六工件坐标系。

10. G80 取消模态：该指令用于取消所有模态指令。

二、M指令1. M00 程序停止：该指令用于停止程序，等待操作员确认后再继续加工。

2. M01 可选停止：该指令用于在加工过程中进行可选停止，等待操作员确认后再继续加工。

3. M02/M30 程序结束：M02表示程序结束，M30表示程序结束并回到机床原点。

4. M03/M04/M05 主轴控制：M03表示主轴正转，M04表示主轴反转，M05表示主轴停止。

加工中心常用的G代码和M指令在现代机械加工领域，加工中心凭借其高精度、高效率和高自动化程度，成为了生产制造中的重要设备。

而要让加工中心按照我们的意愿精确地完成各种加工任务，就离不开对 G 代码和 M 指令的熟练运用。

G 代码是准备功能指令，用于控制机床的运动方式和轨迹。

下面我们来详细了解一些常见的 G 代码。

G00 快速定位指令，它能让刀具以最快的速度移动到指定的位置。

比如，从一个加工点快速移动到另一个加工点，节省非切削时间。

G01 直线插补指令，用于让刀具沿着直线轨迹进行切削运动。

通过指定终点坐标，机床就能控制刀具沿着直线进行精确的切削。

G02 和 G03 分别是顺时针圆弧插补和逆时针圆弧插补指令。

在加工圆弧轮廓时，我们需要使用这两个指令，并给定圆弧的圆心坐标、半径等参数，机床就能按照要求加工出圆弧。

G04 是暂停指令，在加工过程中，有时需要让刀具在某个位置短暂停留，以达到特定的加工效果，这时候就用到 G04 指令。

G17、G18、G19 分别用于选择不同的平面，G17 是选择 XY 平面，G18 是选择 XZ 平面，G19 是选择 YZ 平面。

根据加工零件的形状和要求，选择合适的平面可以更方便地编程和加工。

G20 和 G21 分别用于设定编程时的单位为英寸和毫米。

在实际编程中，一定要根据图纸的要求选择正确的单位，否则会导致加工尺寸的错误。

G28 是返回参考点指令，它能让机床的各坐标轴快速返回机床设定的参考点位置，为下一次加工做好准备。

G40、G41、G42 分别是刀具半径补偿取消、左补偿和右补偿指令。

在加工带有轮廓的零件时，通过合理使用刀具半径补偿，可以简化编程，提高加工精度。

M 指令是辅助功能指令，主要用于控制机床的各种辅助动作。

M00 是程序暂停指令，当程序执行到 M00 时，机床会停止运行，直到按下启动按钮，程序才继续执行。

M03 和 M04 分别用于控制主轴正转和反转。

在进行切削加工时，需要根据工艺要求正确选择主轴的旋转方向。

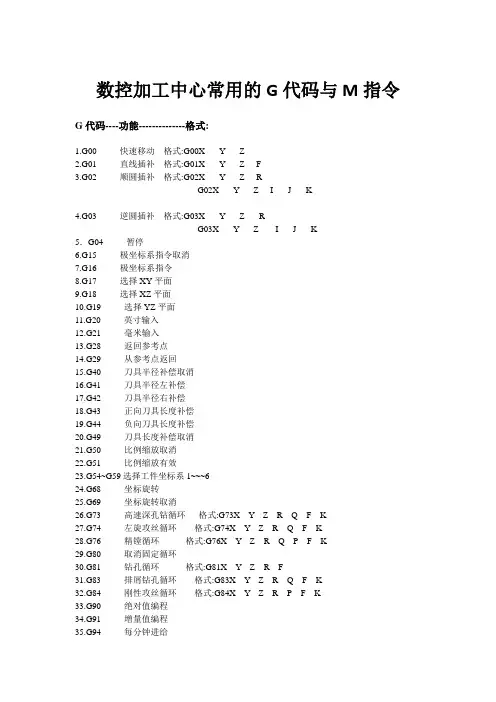

数控加工中心常用得G代码与Ｍ指令G代码－——-功能————--－-—--—－－格式：1.G00—－-———-－快速移动格式：G００X－-－—－Y－-—－-Z-—-－2.G01—－－-———－直线插补格式:G01X-－－—-Y--———Z——－－F—-—-－3．Ｇ02-——-－—--顺圆插补格式：Ｇ02X－-－-－Y-----Z—-－－R－--——G02X-——-－Y——－－—Z－—-—I--－——J－—-—-K-－-－—4．G03-—----－-逆圆插补格式:G0３X-——-—Y—-－-—Z---——R-－—－－-G03Ｘ-—－--Ｙ-——--Ｚ－--—— I－--—－J—－-——K-—---5．G0４－－---——-暂停６．Ｇ15－--————－极坐标系指令取消7。

G1６-－-—－—－-极坐标系指令8。

G17—-—－—-－—选择ＸY平面9．G１８--—－--—－选择XZ平面１0。

Ｇ1９－－--—-——选择ＹZ平面１1.G２0----——-—英寸输入12。

G21－——-－-－-毫米输入13.G２8---—－-－-返回参考点14.Ｇ29--——-－—－从参考点返回15．Ｇ40－—-—----刀具半径补偿取消16。

G4１—-—-——-—刀具半径左补偿17.G42—－-———--刀具半径右补偿18。

G４3－--－—-－—正向刀具长度补偿1９．G4４－－－－-－--负向刀具长度补偿２０.G4９－--—-－－—刀具长度补偿取消21．Ｇ50———－---－比例缩放取消2２．G51－－-—-－-—比例缩放有效23。

G５4～Ｇ59选择工件坐标系１～～~624。

G68--－—－－－-坐标旋转25。

G69-－--—－——坐标旋转取消26.G７3——-—---—高速深孔钻循环格式：G7３X—－—Y——-Z－－－R--—Q---F---Ｋ－—-27．Ｇ74—－—－———－左旋攻丝循环格式:G７４X-－-Y--－Z——-R—-—Q－-—Ｆ——－Ｋ－——28．G76－—-—－———精镗循环格式：G７６Ｘ-－—Y-－－Z－-—R－--Q-－－P －—-F—-—Ｋ—-－29。

加工中心常用的G代码和M指令在加工中心的操作中，G 代码和 M 指令是控制机床运动和辅助功能的关键指令。

理解并熟练运用这些指令对于实现精确、高效的加工至关重要。

接下来，让我们详细了解一下加工中心常用的 G 代码和 M 指令。

G 代码主要用于控制机床的运动轨迹、坐标系统和插补方式等。

以下是一些常见的 G 代码：G00 快速定位指令：使刀具以最快的速度移动到指定的位置，不进行切削加工。

常用于快速接近工件或在加工过程中快速移动刀具到安全位置。

G01 直线插补指令：刀具沿着直线从当前位置移动到指定的目标位置，同时进行切削加工。

在编程时，需要指定移动的终点坐标以及进给速度。

G02 和 G03 圆弧插补指令：用于在平面内绘制圆弧。

G02 表示顺时针圆弧插补，G03 表示逆时针圆弧插补。

编程时，需要指定圆弧的起点、终点、圆心坐标或半径以及进给速度。

G04 暂停指令：让刀具在指定的时间内停止运动，常用于在加工过程中进行短暂的停留，以保证加工质量或进行特殊的工艺处理。

G17、G18、G19 平面选择指令：分别指定在 XY 平面、XZ 平面和YZ 平面进行加工。

G20 和 G21 单位选择指令：G20 选择英制单位，G21 选择公制单位。

G28 回参考点指令：使刀具自动返回机床参考点，以确定机床坐标系的原点。

G40、G41、G42 刀具半径补偿指令：用于在加工中根据刀具半径自动调整刀具的运动轨迹，以保证加工尺寸的精度。

G40 取消刀具半径补偿，G41 为左补偿，G42 为右补偿。

G43、G44、G49 刀具长度补偿指令：用于补偿刀具长度的差异，确保加工深度的准确性。

G43 为正补偿，G44 为负补偿，G49 取消刀具长度补偿。

G54 G59 工件坐标系选择指令：可以预先设置多个工件坐标系，通过指令选择相应的坐标系进行加工，方便多工位或多零件的加工。

M 指令主要用于控制机床的辅助功能，如主轴的启停、冷却液的开关等。

以下是一些常见的 M 指令：M00 程序暂停：执行到该指令时，机床的所有动作停止，按下启动按钮后继续执行程序。

加工中心常用的G代码和M指令在现代机械加工领域，加工中心凭借其高精度、高效率和高自动化程度成为了重要的生产设备。

而要让加工中心按照我们的意愿精确地进行加工操作，就离不开对 G 代码和 M 指令的熟练掌握。

G 代码是准备功能指令，用于指定机床的运动方式、坐标系、插补方式等。

下面我们来详细了解一些常用的 G 代码。

G00 快速定位指令，它能让刀具以最快的速度移动到指定的位置。

这个指令通常用于在加工前将刀具快速移动到初始位置，或者在加工过程中快速切换到下一个加工点，从而节省加工时间。

G01 直线插补指令，用于让刀具沿着直线轨迹移动。

通过指定终点坐标和进给速度，机床就能控制刀具按照设定的直线进行精确加工。

G02 和 G03 分别是顺时针和逆时针圆弧插补指令。

在进行圆弧加工时，我们需要指定圆弧的起点、终点、圆心坐标或者半径，以及进给速度，机床就能按照指令完成圆弧的加工。

G04 是暂停指令，可以在加工过程中设置一定的暂停时间，常用于给加工留出足够的时间进行冷却、排屑或者让刀具在特定位置停留一段时间以达到某种工艺要求。

G17、G18、G19 分别指定了 XY 平面、XZ 平面和 YZ 平面的加工。

这在进行多面加工或者复杂轮廓加工时非常重要，能够确保刀具在正确的平面内进行运动。

G20 和 G21 分别用于设置单位为英寸和毫米。

在编程时，一定要根据实际使用的单位进行正确的设置，否则会导致加工尺寸的错误。

G28 是返回参考点指令，它能让机床的坐标轴快速返回机床设定的参考点，为下一次加工做好准备。

G40、G41、G42 分别是刀具半径补偿取消、左补偿和右补偿指令。

在使用刀具半径补偿功能时，可以根据刀具的实际半径对加工轨迹进行自动补偿，从而简化编程和提高加工精度。

M 指令是辅助功能指令，主要用于控制机床的各种辅助动作。

M00 是程序暂停指令，当程序执行到这一指令时，机床的所有动作都会停止，直到按下启动按钮，程序才会继续执行。

加工中心常用的G代码和M指令在数控加工领域中，G代码和M指令是控制加工中心运行的核心指令。

G代码用于控制工作坐标系的选择和运动方式，而M指令则用于控制机床的辅助功能。

本文将重点介绍加工中心常用的G代码和M指令，并分别阐述其功能和使用方法。

一、常用的G代码1. G00：快速定位G00指令用于将机床快速移动到目标位置，速度较快。

在进行定位操作时，使用G00可以提高加工效率。

例如，G00 X100 Y100将机床以快速速度移动到坐标（100，100）的位置。

2. G01：线性插补G01指令用于实现直线插补运动，将机床沿着两个点之间的直线路径进行加工。

例如，G01 X100 Y100将机床以匀速移动到坐标（100，100）的位置。

3. G02和G03：圆弧插补G02和G03指令用于实现圆弧插补运动，将机床沿着两个点之间的弧线路径进行加工。

其中，G02为顺时针圆弧插补，G03为逆时针圆弧插补。

例如，G02 X100 Y100 I50 J0表示沿着半径为50的顺时针圆弧移动到坐标（100，100）的位置。

4. G17、G18和G19：平面选择G17、G18和G19分别用于选择加工中心工作时的XY平面、ZX平面和YZ平面。

其中，G17为XY平面选择，G18为ZX平面选择，G19为YZ平面选择。

通过这些指令，我们可以根据需要选择不同的平面进行加工操作。

5. G90和G91：坐标系选择G90和G91分别用于绝对坐标系和相对坐标系的选择。

在绝对坐标系中，机床的起点位置为程序设定的绝对位置，而在相对坐标系中，机床的起点位置为最后一次停止位置的坐标。

通过这两个指令，我们可以根据需要选择不同的坐标系进行加工。

二、常用的M指令1. M03和M04：主轴开启和转动M03指令用于启动加工中心主轴，并设置为正转状态。

而M04指令则用于启动加工中心主轴，并设置为反转状态。

通过这两个指令，我们可以控制机床主轴的开启和转动方向。

2. M05：主轴停止M05指令用于停止加工中心的主轴运转，常用于加工结束或暂停操作。

G 代码欧阳家百（2021.03.07）G00快速定位G01主轴直线切削G02主轴顺时针圆弧切削G03主轴逆时针圆弧切削G04 暂停G10 数据设置模态G11 数据设置取消模态G17 XY平面选择模态G18 ZX平面选择模态G19 YZ平面选择模态G20 英制模态G21 米制模态G22 存储行程检查开关打开模态G23 存储行程检查开关关闭模态G25 主轴速度波动检查打开模态G26 主轴速度波动检查关闭模态G27 参考点返回检查非模态G28 参考点返回非模态G31 跳步功能非模态G40 刀具半径补偿取消模态G41 刀具半径左补偿模态G42 刀具半径右补偿模态G43 刀具长度正补偿模态G44 刀具长度负补偿模态G49 刀具长度补偿取消模态G52 局部坐标系设置非模态G53 机床坐标系设置非模态G54 第一工件坐标系设置模态G55 第二工件坐标系设置模态G59 第六工件坐标系设置模态G65 宏程序调用模态G66 宏程序调用模态模态G67 宏程序调用取消模态G70 外圆精车循环G71外圆粗车循环G73 高速深孔钻孔循环非模态G74 左旋攻螺纹循环非模态G76 精镗循环非模态G80 固定循环注销模态G81 钻孔循环模态G82 钻孔循环模态G83 深孔钻孔循环模态G84 攻螺纹循环模态G85 粗镗循环模态G86 镗孔循环模态G87 背镗循环模态G89 镗孔循环模态G90 绝对尺寸模态G91 增量尺寸模态G92 工件坐标原点设置模态G97 以转速进给固定循环回到初始点G98 以时间进给固定循环回到R点M指令M00 程序停止M01 条件程序停止M02 程序结束M03 主轴正转M04 主轴反转M05 主轴停止M06 刀具交换M08 冷却开M09 冷却关M10 工件夹紧M11 工件松开M18 主轴定向解除M19 主轴定向M20 程序结束循环加工M29 刚性攻丝M30 程序结束并返回程序头M98 调用子程序M99 子程序结束返回／重复执行。

数控铣床G代码和M代码.txt爱，就大声说出来，因为你永远都不会知道，明天和意外，哪个会先来！石头记告诉我们：凡是真心爱的最后都散了，凡是混搭的最后都团圆了。

你永远看不到我最寂寞的时候，因为在看不到你的时候就是我最寂寞的时候！最佳答案代码功能欧阳家百（2021.03.07）G代码代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用 G23------直径尺寸编程方式G230-----系统操作界面上使用 G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制 G33------等螺距螺纹切削，公制 G53,G500-设定工件坐标系注销 G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。
