第十五章第一节《两种电荷》1. 有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。
如果丙物体带正电，甲物体带哪种电？2. 如图15.1-6，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。
用餐巾纸摩擦吸管使其带电。
（1）把某个物体放在带电吸管一端的附近，发现吸管向物体靠近，由此是否可以判断该物体已经带电？（2）把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，观察吸管运动的方向，并回答：吸管带的是哪种电？餐巾纸带哪种电？为什么？（3）吸管和餐巾纸摩擦起电时，哪个失去了电子？哪个得到了电子？3. 金属锡的原子核带有50 个大小与电子电荷相等的正电荷，它的原子核外有多少个电子？这些电子总共带多少库仑的电荷？为什么金属锡对外不显电性？第十五章第一节《两种电荷》课后习题答案1.甲带负电解析：乙吸引丙，而且丙物体带正电，则根据异种电荷相互吸引，可判断乙物体带负电；甲排斥乙，根据同种电荷相排斥，可知甲、乙一定带同种电荷。
由乙带负电可知甲也带负电。
2.（1）不能由此判断该物体已经带电，因为摩擦过的饮料吸管带电，既可以吸引不带电的物体（带电体吸引轻小物体），也可以吸引带异种电荷的物体。
（2）吸管与玻璃棒相排斥，说明吸管与玻璃棒带同种电荷，即吸管带正电。
那么餐巾纸一定带负电。
因为相互摩擦的两个物体由于得、失电子，带上的是等量异种电荷（3）吸管失去电子而带正电，餐巾纸得到电子而带负电。
3.金属锡的原子核外有50个电子，一个电子所带的电荷量为1.6×10-19C，则这些电子所带电荷量为8×10-18C，由于原子核与核外电子所带电荷量相等，电性相反，因此整体上对外不显电性。
第十五章第二节《电流和电路》1. 图15.2-8 甲是把电池和玩具电风扇连接起来的电路图。
请在图15.2-8乙中用笔画线表示导线，连接相应的电路。
15.2-8 连接玩具电风扇2. 在图15.2-9 中有电子门铃、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作，并画出相应的电路图。
19309201-15A两级放大电路如图6所示，晶体管的B1 = B2 = 40，Tbe1 = 1:37k，Tbe2= 0:89k。
计算ri 和ro解：ri = ri1 = RB1//RB2//[rbe1 + (1 + B1)R’’E1= 4:77k-ro = ro2=(rbe2 + RC1)/B2=272-前级的集电极电阻RC1即为后级的基极电阻。
从两级放大电路看，提高了输入电阻，降低了输出电阻。
19309201-15A计算题出处:秦曾煌编,电工学辅导资料选编(第6版)下册,P56。
19309201-15B填空题：固定偏置放大电路的特点是什么？解：工作点不稳定，电压放大倍数高。
19309201-15A计算题出处:秦曾煌编,电工学(第6版)下册,P60。
19309202-15A两级放大电路如图所示，晶体管的β1=β2=40，r bel=1.37kΩ，r be2=0.89kΩ。
（1）估算各级电路的静态值；（2）计算r i和r o。
19309202-15A计算题出处:秦曾煌编,电工学(第6版)下册,P88。
19309202-15B晶体管用微变等效电路来代替，条件是什么？在输入为小信号的情况下，静态工作点附近的晶体管特性曲线非常接近于直线。
19309202-15B计算题出处:秦曾煌编,电工学(第6版)下册,P47。
19309203-15A思考题：通常希望放大电路的输入电阻高一点好，还是低一点好？对输出电阻?放大电路的带负载能力是指什么？19309203-15A解答：通常希望放大电路的输入电阻能高一些，输出级的输出电阻低一些。
当负载变化时，输出电压变化小，则负载能力好，输出电压变化和输出电阻r0 有关，r0 小，放大电路带负载能力好。
19309203-15A思考题出处:秦曾煌编,电工学(第6版)下册电子技术高等教育出版社P48 15.3.919309203-15B 计算题：在如图的射级输出器中，已知R s =50Ω,R B1=100K Ω,R B2=30K Ω,R E =1K Ω,晶体管的ß=50， r be =1K Ω,试求r i ，r o 和A u 。

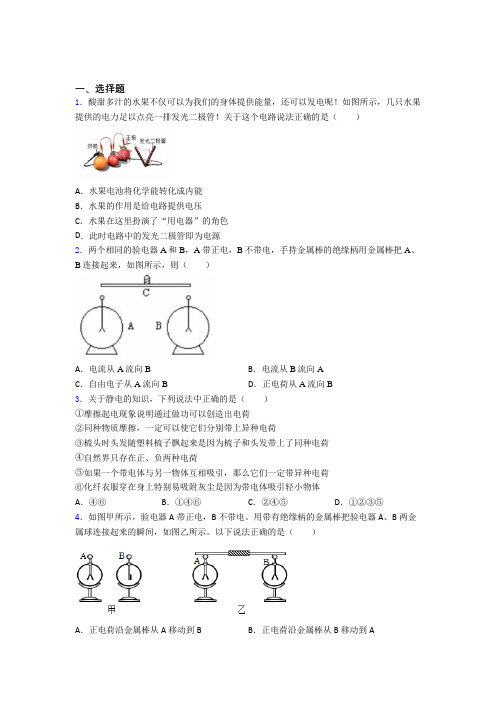

一、选择题1．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！关于这个电路说法正确的是（）A．水果电池将化学能转化成内能B．水果的作用是给电路提供电压C．水果在这里扮演了“用电器”的角色D．此时电路中的发光二极管即为电源2．两个相同的验电器A和B，A带正电，B不带电，手持金属棒的绝缘柄用金属棒把A、B连接起来，如图所示，则（）A．电流从A流向B B．电流从B流向AC．自由电子从A流向B D．正电荷从A流向B3．关于静电的知识，下列说法中正确的是（）①摩擦起电现象说明通过做功可以创造出电荷②同种物质摩擦，一定可以使它们分别带上异种电荷③梳头时头发随塑料梳子飘起来是因为梳子和头发带上了同种电荷④自然界只存在正、负两种电荷⑤如果一个带电体与另一物体互相吸引，那么它们一定带异种电荷⑥化纤衣服穿在身上特别易吸附灰尘是因为带电体吸引轻小物体A．④⑥B．①④⑥C．②④⑤D．①②③⑤4．如图甲所示，验电器A带正电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，如图乙所示。
以下说法正确的是（）A．正电荷沿金属棒从A移动到B B．正电荷沿金属棒从B移动到AC．自由电子沿金属棒从A移动到B D．自由电子沿金属棒从B移动到A5．下面的现象与微观解释正确的是（）A．一个带正电的物体吸引轻小物体，则轻小物体一定带负电B．摩擦起电创造出了正、负电荷C．电荷的移动便形成了电流D．350cm和的酒精混合后的总体积小于350cm的水3100cm，说明分子间有间隙6．火车某节车厢有两问洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。
能实现上述设计的电路图是图中的（）A．B．C．D．7．下列说法正确的是（）A．位于原子中心的原子核带正电B．摩擦起电的实质就是创造了电荷C．只要电荷运动，就会形成电流D．只有自由电子定向移动才能形成电流8．下列有关电流和电路的说法中正确的是（）A．只有正电荷定向移动才会形成电流B．带电的物体只能吸引带异种电荷的物体C．丝绸与玻璃棒摩擦以后，丝绸带负电D．金属导体中电流方向与自由电子定向移动方向相同9．如图所示，用头发摩擦过的塑料直尺去接触验电器金属球，发现验电器的箔片张开，下列说法合理的是（）A．验电器的甲、乙、丙部分都是导体B．金属箔带有异种电荷C．箔片张开说明塑料直尺导电D．摩擦起电是因为电子发生了转移10．2019年我国发行了第五套人民币，伍角硬币材质由钢芯镀铜合金改为钢芯镀镍。
《电路与电子技术》课后习题参考答案《电路与电子技术》课后习题参考答案填空1．电压 2．都（发生）变化 3．iA=53sin(314t+30°)A 4．220V 5．增大 6．单向导电性单选题11.C 12.A 13.D 14.B 15.B 16.C 17.D 18.D 19.C 20.D21. 变压器绕组在流过电流的时候，由于其自身存在电阻的原因，将消耗一部分电能，并转换成热量。
因为大部分变压器绕组都采用铜线绕制而成，所以将绕组的损耗成为变压器铜损,也叫空载损耗。
铁损包括磁性材料的磁滞损耗和涡流损耗以及剩余损耗. 当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体（由硅钢片制成），在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。
这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。
由“涡流”所产生的损耗我们称为“铁损”。
22. 集成运算放大器(简称运放)实际上是一个具有高增益、低漂移，带有深度负反馈并直接耦合的直流放大器，因为它最初主要用作模拟计算机的运算放大器，故称为集成运算放大器。
其性能优良，广泛地应用于运算、测量、控制以及信号的产生、处理和变换等领域。
运算放大器本身不具备计算功能，只有在外部网络配合下才能实现各种运算。
23. 反馈又称回馈，指将系统的输出返回到输入端并以某种方式改变输入，进而影响系统功能的过程。
反馈可分为负反馈和正反馈。
负反馈使输出起到与输入相反的作用，使系统输出与系统目标的误差减小，系统趋于稳定；24.射极输出器的输入阻抗高，输出阻抗低，常用来当做多级放大器输入级和低电压、高电流的输出级，或者叫做隔离级。
由于射极输出器的电压动态范围较小，且电压放大倍数略小于1，这是其固有的缺点，但因其有较高的输入阻抗，可有效减轻信号源的负担。
在大电流输出电路中，比如功率放大器中，由于它的高的电流放大倍数，所以其功率放大倍数还是较高的，通常被直接用来推动负载。
第十五章电路与电流习题一、选择题。
一、以下说法中正确的选项是( )A.只有固体与固体之间彼此摩擦才会摩擦起电；B.把A和B摩擦，A带负电，B带正电，那么A原子核束缚电子的本领必然比B强；C.别离用丝线吊起两个小球，相互靠近时假设彼此吸引，那么它们必然带异种电荷D.用丝绸摩擦过的玻璃棒靠近一个用细线吊起的塑料小球，小球被推开，小球必然带负电二、有四个小球甲、乙、丙、丁,已知甲带负电,乙排斥甲,丙吸引乙,丁吸引丙，那么丁球（）A、必然不带电；B、必然带负电；C、必然带正电；D、带电或不带电均有可能3、用与丝绸摩擦过的玻璃棒去接触验电器的金属球，验电器的金属箔片就张开必然的角度那么，以下说法中正确的选项是( )A.在验电器的两张金属箔片上，别离带上了异种电荷B.当丝绸与玻璃棒摩擦时，玻璃棒失去了电子C.由于玻璃棒能够带电，因此它是导体D.丝绸与玻璃棒之间的摩擦起电事实上制造了电荷4、以下文具在通常情形下属于导体的是（）A、钢尺B、橡皮C、胶带纸D、塑料袋五、如下图的电路中，为使灯L1与L2并联，应（）A．闭合开关S一、S2，断开S3B．闭合开关S一、S3，断开S2C．闭合开关S二、S3，断开S1D．同时闭合开关S一、S二、S3六、如下图的电路，以下说法正确的选项是（）A、该电路属于串联电路B、该电路属于并联电路C、L1与L2并联以后再与L3串联D、L1与L3并联以后再与L2串联7、保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，说明门都关上了。
如下图符合要求的电路是（）A． B． C． D．八、楼道里，夜间只是偶然有人通过，电灯老是亮着会浪费电能。
科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开。
利用声敏材料制成“声控开关”，当有人走动发作声音时，自动闭合，无人走动没有声音时，自动断开。
假设将这两个开关配合利用（如图），就能够够使楼道灯变得“智能化”，这种“智能”电路正确的选项是（）九、以下用电器正常工作时，电流最大的是（）A. 电子运算机B.农村经常使用的电动机 c. 20寸彩电 D. 100w大灯泡10、用毛皮摩擦过的的气球能粘在墙面上不掉下来，以下现象与其实质相同的是（）A．严寒的冬季用湿手摸户外的金属单杠，手会被粘上B．在干燥的天气里，用塑料梳子梳头发时，头发会被梳子粘起C．两个铅柱底面削平挤压后能粘在一路D．电视里讲解棋类竞赛时，棋子能够粘在竖直悬挂的棋盘上1一、如图为通电电路中一段导线内的电荷散布示用意。
电子技术习题答案电子技术习题答案电子技术是现代社会中不可或缺的一部分，它涉及到电路设计、电子元器件、通信技术等多个方面。
学习电子技术需要不断地进行习题练习，通过解答习题可以加深对理论知识的理解，提高实践能力。
本文将为大家提供一些常见电子技术习题的答案，帮助大家更好地掌握这门学科。
一、电路设计类习题答案1. 请设计一个简单的放大电路，要求输入信号为正弦波，输出信号的幅度放大倍数为10倍。
答案：可以使用共射放大电路来实现这个功能。
选择适当的电阻和电容值，使得输入信号经过放大后输出幅度扩大10倍。
2. 请设计一个简单的计数器电路，要求每按一次按钮，计数器加1，并在数码管上显示当前的计数值。
答案：可以使用JK触发器构建一个计数器电路。
每按一次按钮，触发器的状态就会改变，从而实现计数功能。
通过数码管显示当前计数值。
二、电子元器件类习题答案1. 请解释什么是电阻的功率耗散能力？答案：电阻的功率耗散能力是指电阻器在工作过程中能够承受的最大功率。
当电阻器承受的功率超过其耗散能力时，会导致电阻器过热甚至损坏。
2. 请解释什么是二极管的正向压降？答案：二极管的正向压降是指在正向工作状态下，二极管两端的电压降。
正常情况下，硅二极管的正向压降约为0.7V，而锗二极管的正向压降约为0.3V。
三、通信技术类习题答案1. 请解释什么是调频调制（FM）？答案：调频调制是一种将音频信号转换为频率变化的调制方式。
在调频调制中，音频信号的幅度保持不变，而频率随音频信号的变化而改变。
这种调制方式常用于广播电台和无线电通信中。
2. 请解释什么是频分多址（FDMA）？答案：频分多址是一种多用户共享通信信道的技术。
在频分多址中，将通信信道划分为多个不重叠的频带，每个用户占用一个频带进行通信。
这样可以实现多个用户同时进行通信而不互相干扰。
通过以上习题的答案，我们可以更好地理解电子技术的相关知识。
电子技术是一门综合性的学科，需要理论知识的学习和实践能力的提升相结合。
一、选择题1．验电器是检验物体是否带电的仪器，用毛皮摩擦过的橡胶棒接触验电器的金属球现象如图，下列说法正确的是（ ）A ．验电器的金属球带负电，电流方向是从橡胶棒到金属箔B ．验电器的金属球带负电，电流方向是从金属箔到橡胶棒C ．验电器是根据同种电荷相互排斥，异种电荷相互吸引的原理来工作的D ．验电器的金属球带正电，电流方向是从金属箔到橡胶棒B解析：BABD ．用毛皮摩擦过的橡胶棒带负电荷，橡胶棒接触验电器的金属球时，橡胶棒上的负电荷从橡胶棒转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔上都带上了负电；故电流的方向是从金属箔流向橡胶棒，故AD 错误，B 正确；C ．验电器是利用同种电荷相互排斥的原理制成的，故C 错误。
故选B 。
2．如图所示电路，探究并联电路中电流的关系。
1L 与2L 是两个不同规格的小灯泡，闭合开关后，用电流表测得通过a 、b 、c 、d 四处电流的大小分别为a I 、b I 、c I 、d I 。
则电流大小关系正确的是（ ）A ．a b I I =B ．a c I I =C ．b c I I =D ．a d I I = D解析：D 根据电路图可知，两灯并联，I a 、I d 为干路电流，I b 、I c 是两条支路的电流；AB ．根据干路电流等于各支路电流之和可得：I a ＝I b+I c ；故AB 错误；C ．由于两个小灯泡是不同的规格，根据并联电路各支路两端的电压相等和欧姆定律可得：I b≠I c ；故C 错误；D ．由于a 、d 点都在干路上，则：I a ＝I d ，故D 正确。
故选D 。
3．生活中的一些现象与微观解释正确的是（ ）A ．腌制咸鸭蛋，盐分子能进入蛋中，说明盐分子在不停地做无规则运动B ．摩擦起电创造出正、负电荷C．固体很难被压缩，说明固体分子间没有间隙D．一个带正电的物体吸引轻小物体，则轻小物体一定带负电A解析：AA．腌制咸鸭蛋，盐分子能进入蛋中，这是扩散现象，说明盐分子在不停地做无规则运动，故A正确；B．摩擦起电的实质是电荷的转移，并没有创造出正、负电荷，故B错误；C．固体很难被压缩，说明固体分子间存在斥力，不能证明没有间隙，故C错误；D．根据异极相吸及电荷具有吸引轻小物质的特性可知，一个带正电的物体吸引轻小物体，则轻小物体可能带负电或不带电，故D错误。
