各国相序色标规定参考

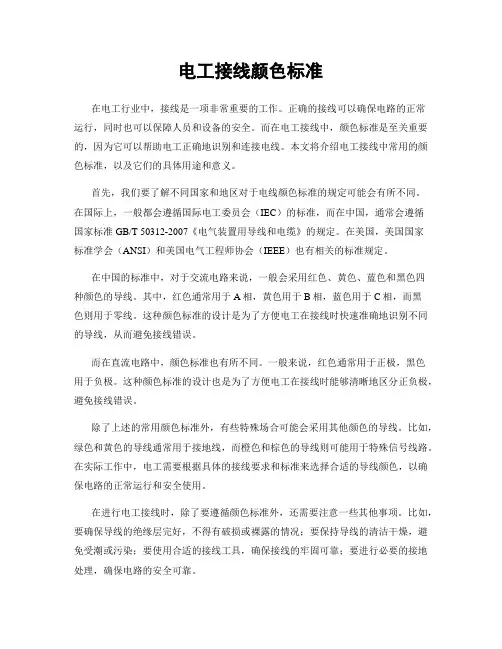

电工接线颜色标准在电工行业中，接线是一项非常重要的工作。

正确的接线可以确保电路的正常运行，同时也可以保障人员和设备的安全。

而在电工接线中，颜色标准是至关重要的，因为它可以帮助电工正确地识别和连接电线。

本文将介绍电工接线中常用的颜色标准，以及它们的具体用途和意义。

首先，我们要了解不同国家和地区对于电线颜色标准的规定可能会有所不同。

在国际上，一般都会遵循国际电工委员会（IEC）的标准，而在中国，通常会遵循国家标准GB/T 50312-2007《电气装置用导线和电缆》的规定。

在美国，美国国家标准学会（ANSI）和美国电气工程师协会（IEEE）也有相关的标准规定。

在中国的标准中，对于交流电路来说，一般会采用红色、黄色、蓝色和黑色四种颜色的导线。

其中，红色通常用于A相，黄色用于B相，蓝色用于C相，而黑色则用于零线。

这种颜色标准的设计是为了方便电工在接线时快速准确地识别不同的导线，从而避免接线错误。

而在直流电路中，颜色标准也有所不同。

一般来说，红色通常用于正极，黑色用于负极。

这种颜色标准的设计也是为了方便电工在接线时能够清晰地区分正负极，避免接线错误。

除了上述的常用颜色标准外，有些特殊场合可能会采用其他颜色的导线。

比如，绿色和黄色的导线通常用于接地线，而橙色和棕色的导线则可能用于特殊信号线路。

在实际工作中，电工需要根据具体的接线要求和标准来选择合适的导线颜色，以确保电路的正常运行和安全使用。

在进行电工接线时，除了要遵循颜色标准外，还需要注意一些其他事项。

比如，要确保导线的绝缘层完好，不得有破损或裸露的情况；要保持导线的清洁干燥，避免受潮或污染；要使用合适的接线工具，确保接线的牢固可靠；要进行必要的接地处理，确保电路的安全可靠。

总的来说，电工接线颜色标准是电工行业中的重要内容，它可以帮助电工快速准确地识别和连接导线，避免接线错误，确保电路的正常运行和安全使用。

在实际工作中，电工需要严格遵守相关的标准规定，同时也要注意其他接线细节，以确保工作的质量和安全。

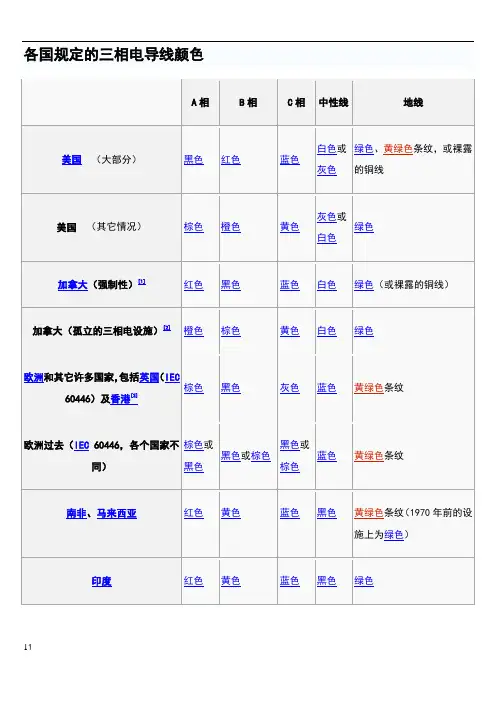

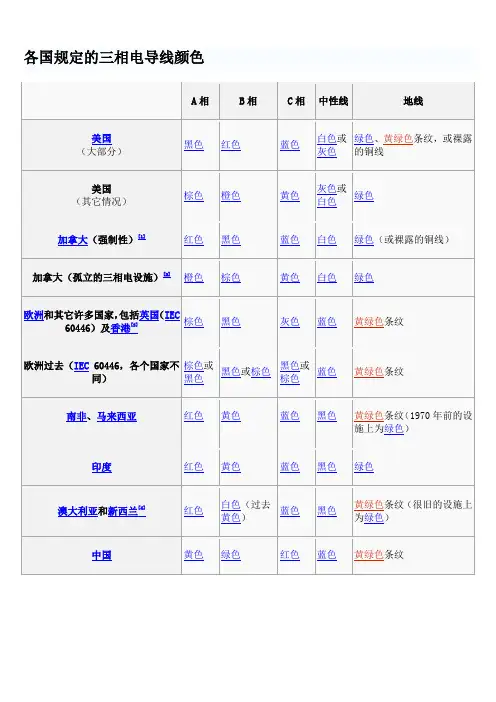

各国规定的三相电导线颜色
U相V相W相零线地线
美国（大部分）黑色红色蓝色白色或灰色绿色、黄绿色条纹，或裸露的铜线
美国（其它情况）棕色橙色黄色灰色或白色绿色
加拿大（强制性）[1]红色黑色蓝色白色绿色（或裸露的铜线）
加拿大（孤立的三相电设
施）[2]
橙色棕色黄色白色绿色
欧洲和其它许多国家，包括
英国（IEC 60446）及香港[3]
棕色黑色灰色蓝色黄绿色条纹
欧洲过去（IEC 60446，各个国家不同）棕色或黑色黑色或棕色
黑色或棕
色
蓝色黄绿色条纹
南非、马来西亚红色黄色蓝色黑色黄绿色条纹（1970年前的设施上为绿色）
印度红色黄色蓝色黑色绿色
澳大利亚、新西兰[4]和香港
过去红色
白色（过去
黄色）
蓝色黑色
黄绿色条纹（很旧的设
施上为绿色）
中国黄色绿色红色蓝色黄绿色条纹。

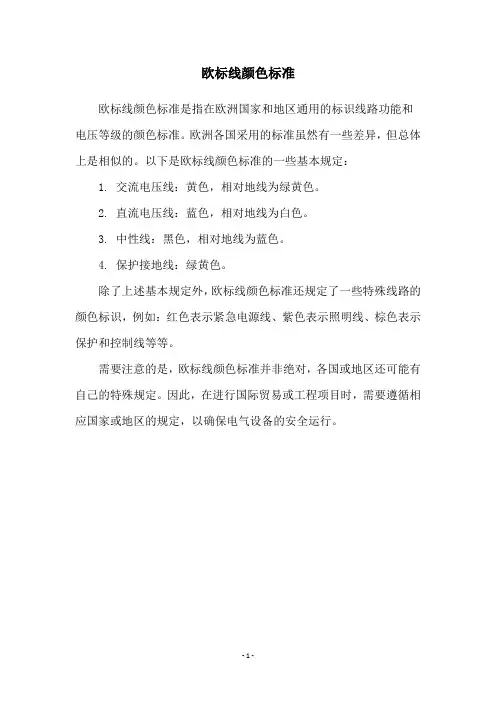

欧标线颜色标准
欧标线颜色标准是指在欧洲国家和地区通用的标识线路功能和电压等级的颜色标准。

欧洲各国采用的标准虽然有一些差异，但总体上是相似的。

以下是欧标线颜色标准的一些基本规定：
1. 交流电压线：黄色，相对地线为绿黄色。

2. 直流电压线：蓝色，相对地线为白色。

3. 中性线：黑色，相对地线为蓝色。

4. 保护接地线：绿黄色。

除了上述基本规定外，欧标线颜色标准还规定了一些特殊线路的颜色标识，例如：红色表示紧急电源线、紫色表示照明线、棕色表示保护和控制线等等。

需要注意的是，欧标线颜色标准并非绝对，各国或地区还可能有自己的特殊规定。

因此，在进行国际贸易或工程项目时，需要遵循相应国家或地区的规定，以确保电气设备的安全运行。

- 1 -。

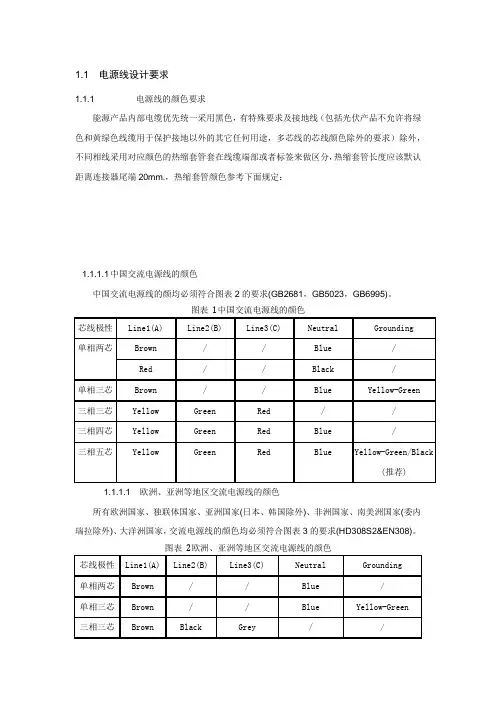

1.1 电源线设计要求1.1.1 电源线的颜色要求能源产品内部电缆优先统一采用黑色，有特殊要求及接地线（包括光伏产品不允许将绿色和黄绿色线缆用于保护接地以外的其它任何用途，多芯线的芯线颜色除外的要求）除外，不同相线采用对应颜色的热缩套管套在线缆端部或者标签来做区分，热缩套管长度应该默认距离连接器尾端20mm.，热缩套管颜色参考下面规定：1.1.1.1 中国交流电源线的颜色中国交流电源线的颜均必须符合图表2的要求(GB2681，GB5023，GB6995)。

图表1中国交流电源线的颜色1.1.1.1 欧洲、亚洲等地区交流电源线的颜色所有欧洲国家、独联体国家、亚洲国家(日本、韩国除外)、非洲国家、南美洲国家(委内瑞拉除外)、大洋洲国家，交流电源线的颜色均必须符合图表3的要求(HD308S2&EN308)。

图表2欧洲、亚洲等地区交流电源线的颜色对于两相供电的情况，相线取Line1(A)和Line2(B)的颜色，其它颜色不变。

当客户要求的颜色与上表颜色不一致时，以客户要求的颜色为准。

例如，个别中东国家可能要求参照北美的颜色标准。

1.1.1.2 北美及其它地区交流电源线的颜色加拿大、美国、墨西哥、中美洲国家、委内瑞拉、日本和韩国，无论在设备内部还是在设备外部，其交流电源线的颜色均必须符合图表4的要求。

图表3北美及其它地区交流电源线的颜色对于两相供电的情况，相线取Line1(A)和Line2(B)的颜色，其它颜色不变。

当客户要求的颜色与上述表格颜色不一致时，以客户要求的颜色为准。

1.1.1.3 内部直流电源线的颜色设备内部配电框到各业务框的电源线、配电框内部的电源线、其它在正常维护时可见部分的内部直流电源线，其颜色必须符合图表5的要求，蓄电池互联线采用黑色。

图表4内部直流电源线的颜色备注：根据目前掌握的标准和客户需求，只有英国对内部直流电源线的颜色有要求。

在现有情况下，其它国家内部直流电源线的颜色暂时参照中国的做法(便于统一清单)。

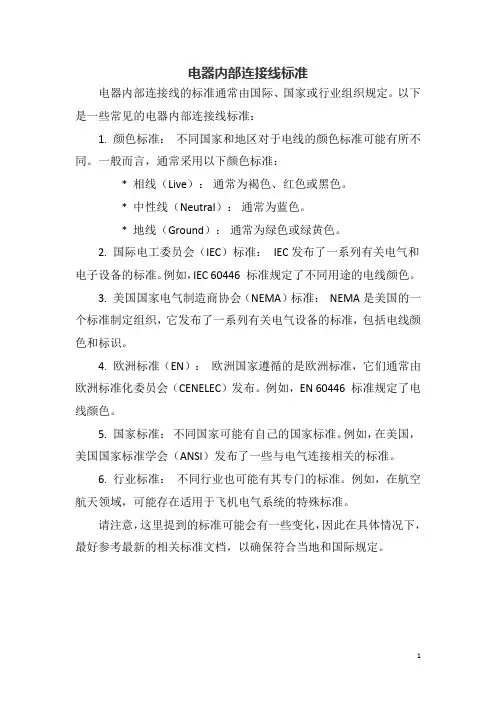

电器内部连接线标准
电器内部连接线的标准通常由国际、国家或行业组织规定。

以下是一些常见的电器内部连接线标准：
1. 颜色标准：不同国家和地区对于电线的颜色标准可能有所不同。

一般而言，通常采用以下颜色标准：
* 相线（Live）：通常为褐色、红色或黑色。

* 中性线（Neutral）：通常为蓝色。

* 地线（Ground）：通常为绿色或绿黄色。

2. 国际电工委员会（IEC）标准：IEC发布了一系列有关电气和电子设备的标准。

例如，IEC 60446 标准规定了不同用途的电线颜色。

3. 美国国家电气制造商协会（NEMA）标准：NEMA是美国的一个标准制定组织，它发布了一系列有关电气设备的标准，包括电线颜色和标识。

4. 欧洲标准（EN）：欧洲国家遵循的是欧洲标准，它们通常由欧洲标准化委员会（CENELEC）发布。

例如，EN 60446 标准规定了电线颜色。

5. 国家标准：不同国家可能有自己的国家标准。

例如，在美国，美国国家标准学会（ANSI）发布了一些与电气连接相关的标准。

6. 行业标准：不同行业也可能有其专门的标准。

例如，在航空航天领域，可能存在适用于飞机电气系统的特殊标准。

请注意，这里提到的标准可能会有一些变化，因此在具体情况下，最好参考最新的相关标准文档，以确保符合当地和国际规定。

1。

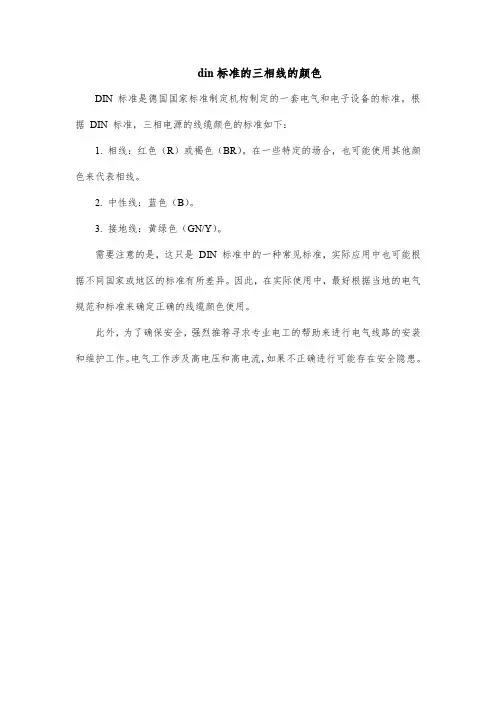

din标准的三相线的颜色
DIN 标准是德国国家标准制定机构制定的一套电气和电子设备的标准。

根据DIN 标准，三相电源的线缆颜色的标准如下：
1. 相线：红色（R）或褐色（BR）。

在一些特定的场合，也可能使用其他颜色来代表相线。

2. 中性线：蓝色（B）。

3. 接地线：黄绿色（GN/Y）。

需要注意的是，这只是DIN 标准中的一种常见标准，实际应用中也可能根据不同国家或地区的标准有所差异。

因此，在实际使用中，最好根据当地的电气规范和标准来确定正确的线缆颜色使用。

此外，为了确保安全，强烈推荐寻求专业电工的帮助来进行电气线路的安装和维护工作。

电气工作涉及高电压和高电流，如果不正确进行可能存在安全隐患。

三相电线缆色谱
一般而言，三相电线缆的颜色编码是根据国际标准IEC 60445或相关国家标准来确定的。

以下是一种常见的三相电线缆的颜色编码方案：
1. A相：红色或者是棕色
2. B相：黄色或者是黑色
3. C相：蓝色或者是灰色
4. 中性线（N线）：白色或者是绿/黄相间的斜纹
5. 接地线（PE线）：绿/黄色
需要注意的是，不同国家或地区的电线颜色编码可能会有所不同，因此在安装电线时要根据当地的标准来确定正确的颜色编码。

此外，部分特殊应用情况可能有不同的颜色编码，因此在使用三相电线缆时还需要参考相关的标准和规范。

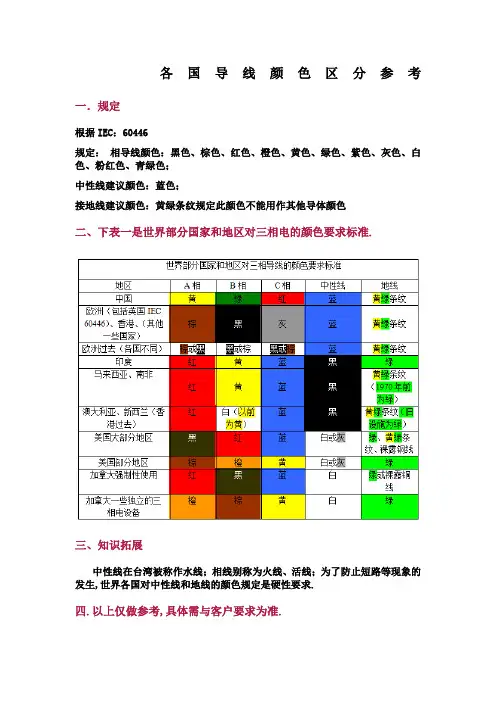

各国导线颜色区分参考一．规定
根据IEC：60446
规定：相导线颜色：黑色、棕色、红色、橙色、黄色、绿色、紫色、灰色、白色、粉红色、青绿色；
中性线建议颜色：蓝色；
接地线建议颜色：黄绿条纹规定此颜色不能用作其他导体颜色
二、下表一是世界部分国家和地区对三相电的颜色要求标准.
三、知识拓展
中性线在台湾被称作水线；相线别称为火线、活线；为了防止短路等现象的发生,世界各国对中性线和地线的颜色规定是硬性要求.
四.以上仅做参考,具体需与客户要求为准.。

相序颜色和排列方法
1、母线1、从左到右排列时，左侧为Ａ相，中间为Ｂ相，右侧为Ｃ相。

2、从上到下排列时，上侧为Ａ相，中间为Ｂ相，下侧为Ｃ相。

3、从远至近排列时，远为Ａ相，中间为Ｂ相，近为Ｃ相。

记忆要点：顺时钟。

二、架空线路。

（一）《施工现场临时用电安全技术规范JGJ46-xx》7、1、5 规定架空线路相序排列应符合：
1、动力、照明线在同一横担上架设时，导线相序排列是：面向负荷从左侧起依次为L
1、N、L
2、L
3、PE；2 、动力、照明线在二层横担上分别架设时，导线相序排列是：上层横担面向负荷从左侧起依次为L
1、L
2、L3；下层横担面向负荷从左侧起依次为L1(L
2、L3)、N、PE。

（2）《民用建筑电气设计规范》7、2、2、12 架空线路的排列相序应符合下列规定：
1、高压线路：面向负荷从左侧起，导线排列相序为
A、
B、C；
2、低压线路：面向负荷从左侧起，导线排列相序为
A、N、
B、C。

7、2、2、13 电杆上的中性线应靠近电杆，如线路沿建筑物架设时，应靠近建筑物。

中性线的位置不应高于同一回路的相线。

在同一地区内，中性线的排列应统一。

3、相序颜色Ａ相黄色，Ｂ相绿色，Ｃ相红色，PE 黑色，PEN 黄绿交替色，正极－褚色，负极－兰色。
