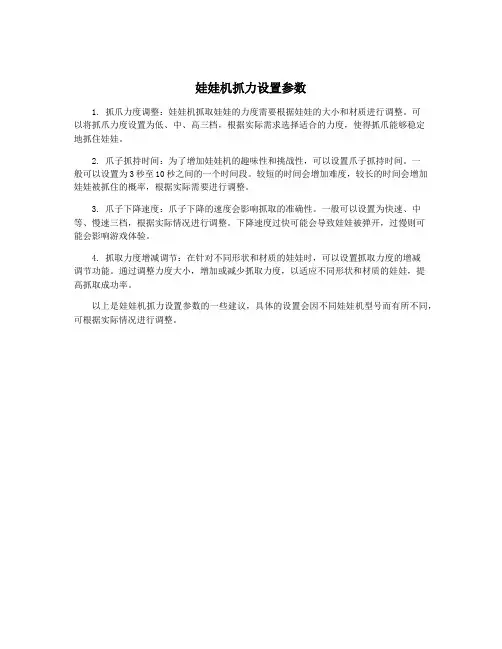

娃娃机抓力设置参数
1. 抓爪力度调整:娃娃机抓取娃娃的力度需要根据娃娃的大小和材质进行调整。
可
以将抓爪力度设置为低、中、高三档,根据实际需求选择适合的力度,使得抓爪能够稳定
地抓住娃娃。
2. 爪子抓持时间:为了增加娃娃机的趣味性和挑战性,可以设置爪子抓持时间。
一
般可以设置为3秒至10秒之间的一个时间段。
较短的时间会增加难度,较长的时间会增加娃娃被抓住的概率,根据实际需要进行调整。
3. 爪子下降速度:爪子下降的速度会影响抓取的准确性。
一般可以设置为快速、中等、慢速三档,根据实际情况进行调整。
下降速度过快可能会导致娃娃被弹开,过慢则可
能会影响游戏体验。
4. 抓取力度增减调节:在针对不同形状和材质的娃娃时,可以设置抓取力度的增减
调节功能。
通过调整力度大小,增加或减少抓取力度,以适应不同形状和材质的娃娃,提
高抓取成功率。
以上是娃娃机抓力设置参数的一些建议,具体的设置会因不同娃娃机型号而有所不同,可根据实际情况进行调整。

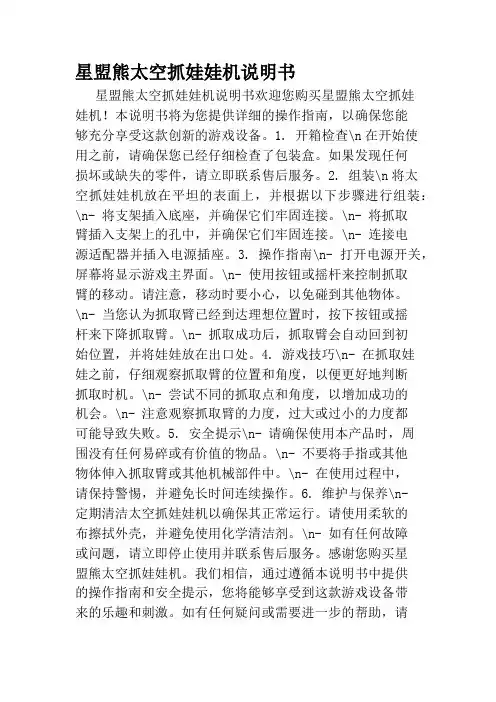

星盟熊太空抓娃娃机说明书星盟熊太空抓娃娃机说明书欢迎您购买星盟熊太空抓娃娃机!本说明书将为您提供详细的操作指南,以确保您能够充分享受这款创新的游戏设备。
1. 开箱检查\n在开始使用之前,请确保您已经仔细检查了包装盒。
如果发现任何损坏或缺失的零件,请立即联系售后服务。
2. 组装\n将太空抓娃娃机放在平坦的表面上,并根据以下步骤进行组装:\n- 将支架插入底座,并确保它们牢固连接。
\n- 将抓取臂插入支架上的孔中,并确保它们牢固连接。
\n- 连接电源适配器并插入电源插座。
3. 操作指南\n- 打开电源开关,屏幕将显示游戏主界面。
\n- 使用按钮或摇杆来控制抓取臂的移动。
请注意,移动时要小心,以免碰到其他物体。
\n- 当您认为抓取臂已经到达理想位置时,按下按钮或摇杆来下降抓取臂。
\n- 抓取成功后,抓取臂会自动回到初始位置,并将娃娃放在出口处。
4. 游戏技巧\n- 在抓取娃娃之前,仔细观察抓取臂的位置和角度,以便更好地判断抓取时机。
\n- 尝试不同的抓取点和角度,以增加成功的机会。
\n- 注意观察抓取臂的力度,过大或过小的力度都可能导致失败。
5. 安全提示\n- 请确保使用本产品时,周围没有任何易碎或有价值的物品。
\n- 不要将手指或其他物体伸入抓取臂或其他机械部件中。
\n- 在使用过程中,请保持警惕,并避免长时间连续操作。
6. 维护与保养\n-定期清洁太空抓娃娃机以确保其正常运行。
请使用柔软的布擦拭外壳,并避免使用化学清洁剂。
\n- 如有任何故障或问题,请立即停止使用并联系售后服务。
感谢您购买星盟熊太空抓娃娃机。
我们相信,通过遵循本说明书中提供的操作指南和安全提示,您将能够享受到这款游戏设备带来的乐趣和刺激。
如有任何疑问或需要进一步的帮助,请随时联系我们的客服团队。
祝您玩得愉快!。

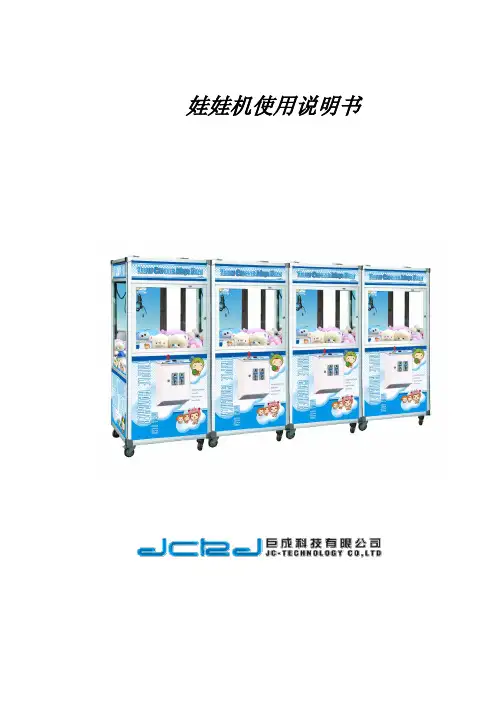

娃娃机使用说明书一、本产品可经由设定工作模式为:(1)普通模式:投币即可游戏,强、弱力可由机器设定控制。
(2)N次强模式;当设定为N次强模式时,连续N次抓不到礼品后,无须投币可继续强抓力游戏,直到抓到一件礼品为止{设定见第五页}点抓取娃娃。
三、普通模式下具备连续投币5次送1次等于6次的功能。
四、可选择娃娃出物口位置,见第6爷。
五、可连接彩票机:主机板直接与彩票机连线,每游戏一回合,便退彩票一张,累计换奖品,增加游戏游戏乐趣,增加营业利润。
六、可设定投币和游戏的比例:详见第六页。
七、可设定投币的比例:当开关设定时,在无人操作机台时,每间隔20分钟,天车会自动去不定点抓取娃娃5次。
模拟操作,使用强抓力抓娃娃,抓中娃娃收线至顶端时,爪子自动打开,使娃娃松动脱落,而达到自动翻滚娃娃的功能,并加强顾客游戏的欲望.八、两种游戏模式:(1)两按键模式( O N E T O U C H ),即两个按键都只按1次,就会自动下钩取物.(2)摇杠模式,即是可以前后左右是个方向并有下钩键和去物键.九、强抓力计时模式的选择:(1)当选择D N I P —S W A S W T C H 8=O F F 时,则游戏时当爪子放下至底部抓取娃娃时,开始计时强抓力,致凤定秒数后即转为弱抓力,娃娃即会掉落,使游戏更刺激,而达到盈利的目的。
(2)DIP-SWA S W I T X H 8=O F F 时.则投币后,游戏骊上倒计强抓力时间,如果未在设定的时间内抓取娃娃,则其余皆为弱抓力,顾客便无法抓到娃娃.强力抓普通模式16段计时表十、中奖模式的控制:可经由设定百分百控制顾客中奖率和经营者的实际获利。
(1)取消控制:此设定为无几率控制,例如当设定强抓力为5秒时,则抓到娃娃5秒后即可转为弱抓力,娃娃松动脱落,动作重复,无几率控制。
(2)弱抓力控制:受控次数中奖次数 1若设定:中奖率= = =控制基数游戏次数 5每游戏5次便有1次中奖机会,因设定为弱抓力控制,中奖机会便无足够力量来抓取娃娃,使顾客抓走娃娃,其余4次皆为为强抓力抓取娃娃后,经设定秒数后转为弱抓力,因而在半空中娃娃会不知不觉中掉落,引起顾客连续投币的欲望。

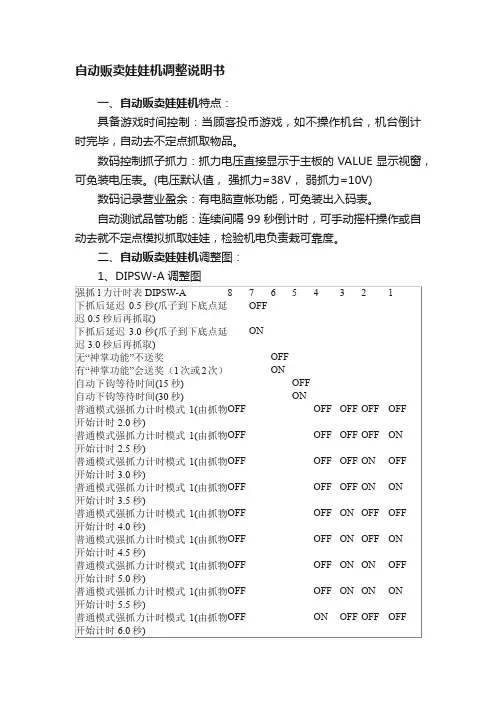

自动贩卖娃娃机调整说明书一、自动贩卖娃娃机特点:具备游戏时间控制:当顾客投币游戏,如不操作机台,机台倒计时完毕,自动去不定点抓取物品。
数码控制抓子抓力:抓力电压直接显示于主板的VALUE显示视窗,可免装电压表。
(电压默认值,强抓力=38V,弱抓力=10V) 数码记录营业盈余:有电脑查帐功能,可免装出入码表。
自动测试品管功能:连续间隔99秒倒计时,可手动摇杆操作或自动去就不定点模拟抓取娃娃,检验机电负责栽可靠度。
二、自动贩卖娃娃机调整图:1、DIPSW-A调整图&&&2、自动贩卖娃娃机DIPSW-B调整图&&&3、自动贩卖娃娃机DIPSW-C调整图自动贩卖B,C模式[贩卖币权]等于[物品心收价]也等于强弱抓力的[控制基数];自动贩卖N次强抓模式,要起动摇杆开始游戏,决定于几次投币可几次游戏的比例值。
&&&三、自动贩卖娃娃机故障讯息及检测代码1、自动贩卖娃娃机故障讯息&&&2、自动贩卖娃娃机检测代码&&&自动贩卖娃娃机主板上两个微动开关:01)系统通电时,按测试键RESET SW → 将电脑营业与投币分数清零,执行归零功能。
数码管重复显示00-99,CD仿真歌曲重复响起。
按下钩键可回到正常操作。
02)系统通电时,按测试键TEST W →执行逐项检测功能,再次按测键进入次项检测。
03)自动测试品管功能:按住TEST SW不放手→开户电源,等主板通电信后发出[最后5秒倒数提示声响]时才放开测试键→系统执行间隔99秒的倒数计时自动测试品管功能,右手操作摇杆或让机台自动到不定点模拟抓取娃娃,此时投币器,感应器不发生作用。
4)电脑查帐功能:按住TEST SW 与RESET SW 不放手→开启电源,等主板通电后发出[声响]才放开这2个按键→系统执行电脑查帐功能。
FUNCTION视窗显示帐目的拾万位数与万位数,VALUE视窗显示帐目的千万位数与百位数。
仿真智能全实硅胶娃娃使用说明书优拓智能实体娃娃使用说明智能实体娃娃是在实体娃娃的基础上增加了加热及发声的功能。
一.加热功能:1.娃娃在连通220V的电30分钟左右就能感觉表面有热感,50分钟左右就能明显感觉近似于人体温度。
(从加热电源插口连接好公司配送的交流电源线进行加热)2.此加热功能是通过发热线从娃娃内部向外传热,内部装有温控探头,遥控器上的温度最高设定为48℃,当遥控器上设置温度升至48.5℃时开关断开,这时娃娃表皮温度在25℃左右,遥控器上温度下降3℃又开始加热,如此恒温循环加热。
(注:此产品在60℃以内不会影响寿命或损坏产品。
加热时请用毛毯包裹娃娃,有利快速加温。
加热后保温能保持5---6小时。
特别提示:加热时请将娃娃平躺。
)3.娃娃加热是采用220V的电压,请不要在加热的过程中使用,以防漏电伤人。
4.在清洗娃娃时请不要把水洒在电线上,头部装有电子元件,请不要将头渗入水中。
二.发声功能:1.本产品是采用的MP3文件,声音逼真,真人感觉。
2.直流5V充电,内置4.2V-200毫安电池,使用时间3—5小时。
3.本产品设有.开关机键.下一曲循环键.充电孔(数据口).充电指示灯。
4.当主开关打开时触碰胸部或下体会发出声音.声音长短根据下载内容大小而定。
声音大小根据你对娃娃胸部和下体的震动强度由小变大.共有7级.停止震动4秒回到1级,继续震动由小变大。
5.本产品可自主下载4MB大小的声音.按下一曲循环键循环播放选择。
触碰单曲播放。
(公司提供声音内容,用安卓手机数据线连接电脑下载)三.按键及安装说明:1.头部按键图2.头与身体连接安装:先将外牙管扭在脖子上.然后将线塞进头部按顺时针方向把头扭到脖子上,再按连接线颜色连接好.盖上盖子扭上螺丝。
安装就完成了。
(注:有视频说明)“无线温控器”遥控器使用说明书此遥控器为电容触摸按键,当需要设定某个功能时,手指独立触摸某个按键,不可同时触摸多个按键,否则按键不起作用。
单人抓娃娃机使用说明书目录一、概述1.1安放位置基本要求 (2)1.2搬入时注意事项 (2)二、各主要部件名称及使用2.1投币器 (3)2.2 按钮 (4)2.3摇杆 (5)2.4按钮 (5)2.5喇叭 (5)2.6币滑道 (5)2.7开关盒 (6)2.8电源盒 (6)2.9 天车 (7)三、配件 (7)四、使用4.1 接线 (8)4.2 通电 (9)4.3 基本设置 (9)4.4关机 (10)五、游戏过程设置5.1工作模式 (10)5.2相关功能 (10)5.3游戏模式 (11)5.4 强抓力时模式的选择 (11)5.5 中奖模式的选择 (12)5.6多功能夹物控制方式 (13)六、检测 (14)七、连线说明 (15)八、定期检查与保养 (17)九、故障排除 (17)附图一、概述1.1安放位置基本要求本产品适宜室内使用,若在外场地使用定要注意以下事项:□避免阳光直射□避免雨淋□周边无可燃物,且使用范围内应配有消防器材□勿放倾斜面□使用适用温度(周边温度)5℃~35℃1.2搬入时注意事项□搬入时需要注意相碰,避免机台表面刮伤□确定好机台所放位置时,请固定好机台,勿让机台左右前后移动,造成机台的损坏□能保证机台有良好的通风□确保机台安放符合上安放尺寸图要求二、各主要部件名称及使用本机台主要由木制箱体1件、控制台1件、取币门1个、投币滑道2个、马表计数器支架1个、电源开关盒1个、电源盒1件、大圆按钮1个、美式摇杆1个、中号喇叭1个、天车1套、取物口压克力1块、控台压克力1块、转角压克力1块、上板压克力1块、玻璃门窗1件、左右侧玻璃各1件、玻璃镜1件、主板1块、闪灯板1块、双八板1块、娃娃机套线1套、彩虹管配线1条组成。
2.1 投币器本机台采用的是侧式投币器TW-100(加强型),适用硬币直径为18mm~30mm,适用硬币厚度是1.2mm~3.0mm,工作电压:DC+12V±20%,工作温度为-15℃~+50℃。
自动贩卖礼品机LPJ01-V1.00使用说明书目录一、参数设置和查账1.基本参数设置2.爪力调整3.查账二、清除账目或当前币分1.清除当前币分2.清除账目三、测试模式四、辅助功能五、控制模式0:取消控制(时间计时方式)1.时间计时方式02.时间计时方式1六、控制模式1:弱抓力控制七、控制模式2:强抓力控制八、控制模式3:中奖回授控制九、提示代码和故障排除十、接口示意图和配线图- 2 -自动贩卖娃娃机 LPJ01-V1.00使用说明一、参数设置和查账有投币分值时,不能进行“基本参数设置”、“爪力调整”和“查账”操作。
在“基本参数设置”、“爪力调整”和“查账”操作时,数码管前1-2位数据表示项目代号,后2-4位数据表示设置值或分数。
1.基本参数设置1)按钮操作说明按“设置”按钮:进入基本参数设置菜单或下一项目;按“项目”按钮:上一项目;按“增加”按钮:增大设置值;按“减少”按钮:减少设置值;按住“项目”按钮2秒:恢复出厂设置;按住“设置”按钮2秒:保存设置内容并退出;按“查账”按钮:不保存设置内容,退出设置,并进入“查账”菜单;按“爪力调整”按钮:不保存设置内容,退出设置,并进入“爪力调整”菜单。
2)设置参数说明代号1:每币分值,范围1-10分,默认1分;代号2:每次分值,范围1-10分,默认1分;代号3:倒计时,范围5-60秒,默认15秒;代号4:自动演示时间,范围0-30分,默认30分,如果演示时间为0时,关闭自动演示;代号5:强抓力,范围15.0-46.0伏,默认46.0伏;代号6:弱抓力,范围5.0-15.0伏,默认8.0伏;代号7:控制模式,范围0-3,默认2;控制模式0:取消控制(时间计时方式)- 3 -控制模式1:弱抓力控制控制模式2:强抓力控制控制模式3:中奖回授控制(须加装感应器)代号8:控制基数,范围5-125次,默认15次;代号9:控制次数,范围1-15次,默认1次;代号10:时间计时方式,范围0-1,默认0;计时方式0:从抓物开始计时计时方式1:从投币开始计时代号11:强抓力时间/计时方式0,范围0.5-11.0秒,默认1.0秒;代号12:强抓力时间/计时方式1,范围5.0-22.0秒,默认7.0秒;代号13:出物口位置,调整范围0-3,默认1;代号14:起始位置,调整范围0-3,默认0。
(1)ON/OFF TIME 模式( DIPSW4- 6 ON)
(2)電眼模式( DIPSW4-6 OFF)
(1)ON/OFF TIME 模式( DIPSW4-6 ON)
(2)電眼模式( DIPSW4-6 OFF)
一.當本機台操作於選物販賣機,其功能如下:
1.一投一玩~四投一玩,遊戲一次累加一次,累加至選物販賣次數時(DIPSW3設定)強迫中獎
(遊戲強抓至中獎為止)。
2.遊戲次數累加,DISPLAY會閃爍,約2分鐘累加值即清除。
二.當本機台操作於娃娃機,其功能如下:
1.一投一玩~四投一玩,投幣值不累加閃爍。
2.當操作於電眼模式,選物販賣金額(DIPSW3設定)即是強抓中獎率。
程式會自動控制在您設定的金額,出現強抓力。
3.當操作於ON/OFF TIME 模式時,強抓力秒數由DIPSW2設定,弱抓力秒數由DIPSW1設定,
中獎率與DIPSW3無關。
三.機台在選物販賣機模式下,電眼故障時機台不能動作,故障碼 6 號,機台在娃娃機模式下,電眼故障還可以使用ON/OFF TIME 模式營業。

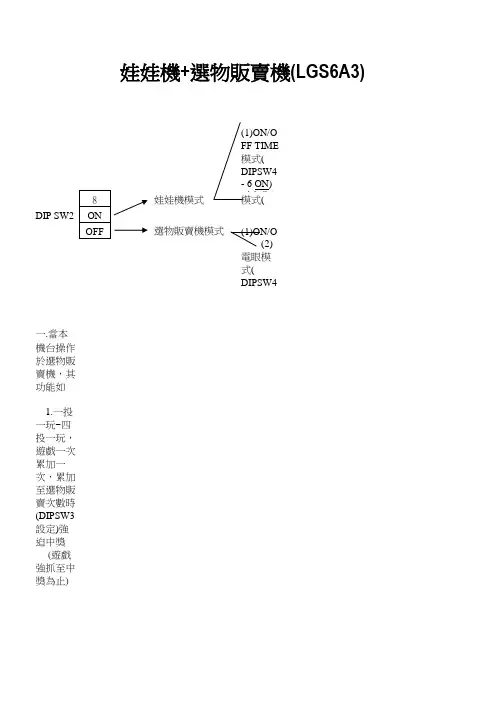

娃娃機+選物販賣機(LGS6A3)
娃娃機模式
選物販賣機模式
強迫中獎
1設定,機模式下,。

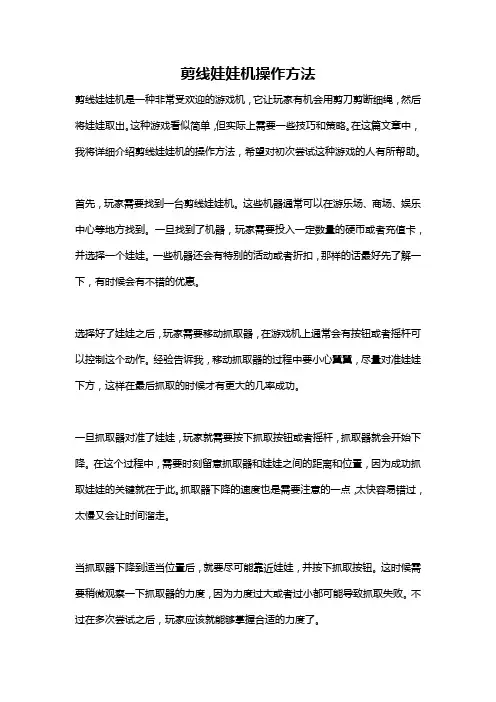

剪线娃娃机操作方法剪线娃娃机是一种非常受欢迎的游戏机,它让玩家有机会用剪刀剪断细绳,然后将娃娃取出。
这种游戏看似简单,但实际上需要一些技巧和策略。
在这篇文章中,我将详细介绍剪线娃娃机的操作方法,希望对初次尝试这种游戏的人有所帮助。
首先,玩家需要找到一台剪线娃娃机。
这些机器通常可以在游乐场、商场、娱乐中心等地方找到。
一旦找到了机器,玩家需要投入一定数量的硬币或者充值卡,并选择一个娃娃。
一些机器还会有特别的活动或者折扣,那样的话最好先了解一下,有时候会有不错的优惠。
选择好了娃娃之后,玩家需要移动抓取器,在游戏机上通常会有按钮或者摇杆可以控制这个动作。
经验告诉我,移动抓取器的过程中要小心翼翼,尽量对准娃娃下方,这样在最后抓取的时候才有更大的几率成功。
一旦抓取器对准了娃娃,玩家就需要按下抓取按钮或者摇杆,抓取器就会开始下降。
在这个过程中,需要时刻留意抓取器和娃娃之间的距离和位置,因为成功抓取娃娃的关键就在于此。
抓取器下降的速度也是需要注意的一点,太快容易错过,太慢又会让时间溜走。
当抓取器下降到适当位置后,就要尽可能靠近娃娃,并按下抓取按钮。
这时候需要稍微观察一下抓取器的力度,因为力度过大或者过小都可能导致抓取失败。
不过在多次尝试之后,玩家应该就能够掌握合适的力度了。
成功抓取了娃娃之后,抓取器会缓缓升起,并将娃娃移动到出口处。
这时候玩家需要等待一段时间,直到抓取器将娃娃放到合适的位置。
有些抓取机器会有一个延时功能,就是在升起的过程中,抓取器还会稍微移动一下位置,这种时候玩家也需要仔细观察。
最终,当娃娃被放到出口位置之后,玩家就可以动手剪线了。
机器会提供一把剪刀,玩家需要小心地剪断细绳,将娃娃取出。
不过需要提醒的是,有些机器会设置剪绳的难度,所以不是所有的细绳都能轻易被剪断,那样的话就需要玩家更加小心谨慎一些。
一旦成功将娃娃取出,那么一次游戏就算是成功了。
在取出娃娃之后,玩家可以选择是否继续游戏,如果还有兴趣,就可以再次投币,选择新的娃娃,继续挑战。

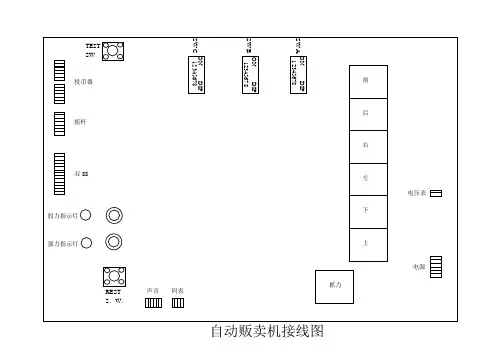

自动贩卖机接线图
说明书
本产品为投币即可游戏,强、弱力可由机器设定控制。
直拨开关设置:
1、SW A 1356上(游戏规则25秒;16上为20秒)
2、SW B 17上(投币一个显示为1,如1拨下显示为2)
3、SW C 18上(十次中一次;十五次中一次为28上)
按REST SW为归零
按TEST SW设置(00正常,10为无用,20为设置前后马达、继电器,30为左右马达、继电器,40为上下马达、继电器,50调整强弱抓力,往后无用)
故障显示说明
1、03为天车接触不良,关机重接再开机(或电源线橙色接触不良,松动)
2、05为多种情况,先检测天车是否正常,前后继电器是否正常,电源线红色、黑色是否松动。
强弱力参数参考:强力不超过32,否则容易烧坏电脑板或线圈;弱力不低于8,否则爪子没归位时会松开。
娃娃机手工操作方法
以下是娃娃机手工操作方法:
1. 首先,将娃娃机的电源插头插上电源插座,等待数秒钟直到机器亮起。
2. 把一些硬币或代币放进娃娃机中,使它开始投币或投代币,然后选择要尝试抓取的玩具或娃娃的位置。
3. 操作摇杆或按钮,使机械臂移动和抓取。
4. 如果机械臂移动到需要的位置,使用按钮或摇杆来调整机械臂的深度并抓取玩具。
5. 使用按钮或摇杆移动抓取到的玩具到出口处,使其落入出口口袋中。
6. 如果没有成功抓取,尝试调整机械臂的位置、夹紧力度或深度,再次尝试。
7. 当抓到玩具或娃娃时,请牢记领取时间以及如何领取。
如果它落入了出口口袋中,请立即拿取它。
抓娃娃的简单操作方法随着抓娃娃机在游戏厅越来越受欢迎,许多人想知道如何操作这些机器以及如何提高他们的抓取技巧。
在这篇文章中,我们将对抓娃娃机的简单操作方法进行深入探讨。
首先,让我们看一下抓娃娃机的基本结构。
抓娃娃机通常有一个透明的玻璃盒子,里面摆放着各种娃娃或奖品。
玩家需要使用一个机械手臂的控制杆,在规定时间内抓起自己想要的奖品。
下面我们就来了解一下如何操作这个机器。
第一步是先投币或刷卡,以获得一定的游戏时间。
在大多数抓娃娃机上,玩家需要投入一定的硬币才能开始游戏。
然而,一些先进的抓娃娃机已经采用了工厂生产同款商铺自助售卖的方式,玩家可以直接刷卡投入游戏。
一般来讲,玩家可以在游戏之前选择所要玩的游戏,以及等级和难度。
第二步是要面对一个非常重要的问题——选择要抓的物品。
抓娃娃机里通常有很多娃娃和奖品,每个都有不同的形状和大小。
在这个阶段,玩家要寻找最合适和最容易抓取的物品,并为接下来的游戏做好心理准备。
第三步是用控制杆控制机械臂。
抓娃娃机的控制系统通常由一个控制杆和几个按钮组成。
玩家可以用控制杆来移动机械臂,而机械臂的末端是用来抓取娃娃的。
玩家需要根据娃娃或物品的位置、形状和大小,来精准地控制机械臂的移动,以达到抓取成功的目的。
第四步是要掌握好机械臂的抓取时间和位置。
如果机械臂抓起来时,时间或位置是错的,那么抓取就很可能失败。
为了成功抓到娃娃或物品,玩家需要正确评估好抓取的时间和位置,这需要一定的练习和经验。
最后一步是退换娃娃或奖品。
如果玩家已成功抓到了自己心仪的娃娃或物品,那么他们需要将它交给工作人员,然后兑换奖品或者对金币进行兑换。
如果抓取失败,那么他们需要再次投币。
在一些游戏厅里,玩家还可以购买“抓娃娃挑战卡”,这个挑战卡会给出额外的免费时间和机会,以帮助玩家获得成功。
综上,抓娃娃机的简单操作方法包括投币、选择物品、控制机械臂的移动、正确评估好抓取时间和位置,并进行兑换或购买更多游戏时间。
要成为一名成功的抓娃娃高手,需要经过不断地练习和提高抓取技巧。
娃娃机抓娃娃方法
1. 观察机器和娃娃:首先要观察娃娃机的位置和娃娃的摆放情况,找到容易被抓取的娃娃。
2. 选择合适的位置:选择一个宽敞的位置,然后通过调整视角来选择娃娃机。
3. 了解娃娃机:在抓娃娃之前了解机器如何移动和抓取是非常重要的。
大多数机器都有一个移动控制杆或按键,控制夹子的左右移动和上下移动。
另外,也可以观察抓娃娃夹子的夹取力度和打开时间。
4. 调整位置:调整夹子的位置,使其尽可能靠近目标娃娃。
有些机器可能需要在夹子点击下降之前稍微调整一下夹子的位置。
5. 等待合适时机:寻找夹取机会,因为机器的抓取夹子通常只配有一个。
等待娃娃机的夹子完全打开后,马上按下抓取按钮,夹取娃娃。
如果夹子夹取成功,小心地将娃娃移动到出口并领回家。
6. 学习失败并实践:如果你没有抓到娃娃,不要灰心。
观察夹子的夹取力度、位置、时间和角度,再次调整位置和方向,然后再次尝试。
成功抓取娃娃需要实践和经验的积累。
娃娃机甩抓子方法
妈妈或爸爸可以教你以下娃娃机的甩抓子方法:
1.观察:先仔细观察娃娃机中的娃娃位置和排列,注意哪些娃娃更容易被抓起来。
2.调整抓爪:仔细观察抓爪的位置和角度,根据需要调整抓爪的位置和角度,使其更容易抓住目标娃娃。
3.选择合适的时机:等待娃娃机中有较好的机会,如娃娃的位置有一定的空隙或者其他因素。
4.握紧抓爪:按下抓爪按钮后,紧握按钮一段时间,让抓爪有足够的时间抓住娃娃。
5.放松抓爪:松开抓爪按钮,让抓爪慢慢放松,使娃娃落入抓爪的控制。
请注意,甩抓子是一项技巧活动,结果并不总是成功的。
因此,重要的是享受游戏的过程,而不仅仅关注结果。
鼎兴动漫娃娃机说明
鼎兴动漫娃娃机说明有以下几点:
1、通过投币或者扫码二维码的方式开始游戏
2、娃娃机方向键控制爪子的方向,确认按钮进行确认抓取娃娃,抓到娃娃后,从取物口拿走娃娃即可。
3、商家可以在手机上后台管理娃娃机,娃娃机任何状态都可以在手机上看到的。
4、内部娃娃的摆放有商家完成,建议选择一些高品质可爱的娃娃公仔,这样能够吸引住更多的过往行人和游客。
5、娃娃机摆放场地最好是选择在人流量密集的地方,这样才会有更多的玩家来玩。
6、如果没有好的摆放娃娃机的地址,商家可以考虑做完了娃娃机,玩家只需要下载手机软件。

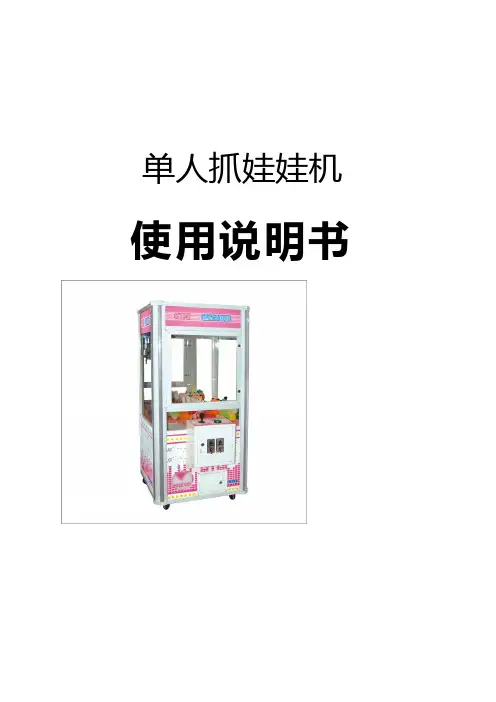

单人抓娃娃机使用说明书目录一、概述1.1安放位置基本要求 (2)1.2搬入时注意事项 (2)二、各主要部件名称及使用2.1投币器 (3)2.2 按钮 (4)2.3摇杆 (5)2.4按钮 (5)2.5喇叭 (5)2.6币滑道 (5)2.7开关盒 (6)2.8电源盒 (6)2.9 天车 (7)三、配件 (7)四、使用4.1 接线 (8)4.2 通电 (9)4.3 基本设置 (9)4.4关机 (10)五、游戏过程设置5.1工作模式 (10)5.2相关功能 (10)5.3游戏模式 (11)5.4 强抓力时模式的选择 (11)5.5 中奖模式的选择 (12)5.6多功能夹物控制方式 (13)六、检测 (14)七、连线说明 (15)八、定期检查与保养 (17)九、故障排除 (17)附图一、概述1.1安放位置基本要求本产品适宜室内使用,若在外场地使用定要注意以下事项:□避免阳光直射□避免雨淋□周边无可燃物,且使用范围内应配有消防器材□勿放倾斜面□使用适用温度(周边温度)5℃~35℃1.2搬入时注意事项□搬入时需要注意相碰,避免机台表面刮伤□确定好机台所放位置时,请固定好机台,勿让机台左右前后移动,造成机台的损坏□能保证机台有良好的通风□确保机台安放符合上安放尺寸图要求二、各主要部件名称及使用本机台主要由木制箱体1件、控制台1件、取币门1个、投币滑道2个、马表计数器支架1个、电源开关盒1个、电源盒1件、大圆按钮1个、美式摇杆1个、中号喇叭1个、天车1套、取物口压克力1块、控台压克力1块、转角压克力1块、上板压克力1块、玻璃门窗1件、左右侧玻璃各1件、玻璃镜1件、主板1块、闪灯板1块、双八板1块、娃娃机套线1套、彩虹管配线1条组成。
2.1 投币器本机台采用的是侧式投币器TW-100(加强型),适用硬币直径为18mm~30mm,适用硬币厚度是1.2mm~3.0mm,工作电压:DC+12V±20%,工作温度为-15℃~+50℃。
投币器上各部件名称及作用:投币器上各部件名称及作用:① 卡币处:拨动按钮,卡入代币,注意卡币位置一定要准确,刚好卡在币座上; ② 二段开关(SW3):可以调代币的精确性,分正常和精准两项; ③ 真币口(出口1):真币口对着有中横板入口,真币直接进入马达;④ 三段开关(SW2):接受投币信号速度的需要,以调节接受硬币速度的快慢。
25ms —短快档(适用于玛莉机);50ms —中快档(一般机型均适用);100ms —长慢档(娱乐机型适用)。
(如有吃币现象,请勿必调整此开关) ⑤ 信号线开关(SW1):配合机型的规格选择常关/常开的其中一条作为信号线。
⑥ 插线槽:将电源(红线)、地线(黑线)、信号线接于套芯插插入此处,本机台信号线采用常开(绿线)。
⑦ VR 旋钮:调硬币的灵敏度,也是调辨别真假币的准确率。
顺时针方向(+)旋转则选币较宽松,逆时针方向(-)旋转则选币较严格。
⑧ 入币口⑨ 假币口(出口2):当投入代币为假币时,币便从此出口出来。
2.2 摇杆本机台使用的是美式摇杆,下接有四个三足长片微动,接线如下:左边外微动外接口接红色电源线,里微动外接口接橙色电源线,右边外微动外接口接黄色电源线,里微动外接口接褐色电源线。
2.3 按钮本机台使用的是大圆绿色按钮,下接有二足短片微动,外接口接绿色电源线2.4 喇叭喇叭使用的是8Ω5W中号喇叭,直接连接两根线到主板,白色接喇叭标注的“-”极,红色接“+”极,2.5 投币滑道投币滑道口直接对到投币器真币口,币直接通过滑道进入钱箱。
2.6 码表计数支架机台前门投币器下安装有码表计数支架,安装有1个电源开关、1个电压表和1个码表,见下图:1)电源开关此电源开关和电源开关盒上的电源开关需同时处于开的状态,机台方可使用。
2)电压表电压表显示的是爪子的强度(即爪子的力度),范围是0~50V的,一般根据本身的需要调节电压的大小,出厂前已经将电压调好,强爪力在38V~40V左右,弱爪力在8V~10V左右。
3)码表码表是计数的参照,显示所投真币的个数,不计假币数码表是有其使用期限的,最多计数为99万,当达到极限计数时,顾客可以自行买来更换,按照图指示安装码表。
◇1 由此来读码表记数的数量◇2 码表连接线连接主板◇3 码表连接线连接主板◇4 捏住此处将码表放入码表放入码表记数支架2.7 电源开关盒电源开关:关/OFF注意:●电源插座内火线、零线、接地线位置不能接错,并连接可靠,无内部短路●电源线连接插座时,请插好,避免松动引起主机烧坏、火灾等不必要的麻烦●连接错误,有可能导致火灾2.8 电源盒本机台使用的是HMA-300娃娃机专用电源盒,本机台出厂前已经将电源盒线连接好,具体见下图:此电源盒主要接两边,一个是输入电压,直接将黑色插头接在电源开关盒上;另一个是输出电压,直接由一根线连接到主板。
2.9 天车天车主要部件有天车杆、轮子、皮带、电机盒和爪子组成。
机台出厂前将爪子绑在天车杆上,防止运输过程中天车轮子脱出天车杆,爪子摇晃损坏。
请在开机前先取下扎带。
天车杆轮子爪子三、配件名称及规格图形数量用途确认签名钥匙K0058 1 门柜锁、后门锁钥匙S0068 2 玻璃门锁三足带抡长片微动 1 天车微动三足长片微动 1 天车微动单插电源线 1 连接电源说明书 1 产品使用的依据四、使用4.1 接线按照下图连接机台主板(本机台出厂前已将线接好,用户使用前可对照线路图确认接线是否正确可靠,请不要随易变动接线位置,若有疑问请先与本公司技术人员联系)详细线路图见附图。
(主板)闪灯板:连接彩虹管,接线见下图:4.2 通电□电源一定要使用额定电压220V□电源线应符合要求,应加带绝缘保护盒□适用电压范围:可正常运转电压范围为额定电压的90%~110%□接地应可靠4.3 基本设置4.3.1难度的设置:可以对本机进行难度设置,详细见第四章的参数设置4.3.2声音的设置:考虑机台所处场所的环境,应将音量调整到最适合位置。
调节主板声音调节大小按钮,可以用手也可以用螺丝刀来进行调节。
4.3.3投币器的设置:见2.14.4 关机①关闭电源开关②拔出电源线注意:不可以直接拔出电源线五、游戏过程设置5.1工作模式:(1)普通模式:投币即可游戏,强、弱力可由机器设定控制。
(2)N次强模式:当设定为N次强模式时,连续N次抓不到礼品后,无须投币可继续游戏,直到抓到一件礼品为止N次强模式投币数设定5.2 相关功能:(1)具备游戏时间控制,当顾客投币游戏时,如果不去操作机台,机台会倒记时,自动去不定点抓取娃娃。
(2)具备连续投币5次送1次等于6次的功能。
(3)可选择娃娃出物口位置(4)可连接彩票机:主机板直接与彩票机连线,每游戏一回合,便退彩票一张,累计换奖品,增游戏乐趣,增加营业利润。
(5)可设定投币和游戏的比例:(6)可设定自动展示搅动娃娃:当开关设定时,在无人操作机台时,每间隔20分钟,天车会自动去不定点抓取娃娃5次,模拟操作,使用强抓力抓娃娃,抓中娃娃收线至顶端时,爪子自动打开,使娃娃松动脱落,而达到自动翻滚娃娃的功能,并加强顾客游戏的欲望。
5.3游戏模式:a) 两按键模式(ONE TOUCH),即两个按键都只按1次,就会自动下购取物。
b) 摇杠模式,即是可以前后左右四个方向并有下钩键和取物键。
5.4强抓力时模式的选择:a)当选择DIP-SW A SWITCH 8=OFF时,则游戏时当爪子放下至底部抓取娃娃时,开始计时强抓力,至设定秒数后即转为弱抓力,娃娃即会掉落,使游戏更刺激,而达到盈利的目的。
b)当选择DIP-SW A SWITCH 8=ON时,则投币后,游戏马上倒计强抓力时间,如果未在设定时间内抓取娃娃,则其余皆为弱抓力,顾客便无法抓到娃娃。
5.5 中奖模式的控制:可经由设定百分之百控制顾客中奖率和经营者的实际获利。
四种中奖模式的选择:(1)取消控制:此设定为无几率控制,例如当设定强抓力为5秒时,则抓到娃娃5秒后即转为弱抓力,娃娃松动脱落,动作重复,无几率控制。
(2)弱抓力控制:受控次数中奖次数 1若设定:中奖率= ----------------- = --------------- = ——控制基数游戏次数 5每游戏5次便有1次中奖机会,因设定为弱抓力控制,中奖机会便无足够力量来抓取娃娃,使顾客抓不到娃娃,其余4次皆为强抓力抓取娃娃后,经设定秒数后转为弱抓力,因而在半空中娃娃会不知不觉中掉落,引起顾客连续投币的欲望。
(3)强抓力控制:受控次数中奖次数 1若设定:中奖率= --------------- = --------------- = ——控制基数游戏次数 5每游戏5次便有1次中奖机会,因设定为强抓力控制,中奖机会便有足够力量来抓取娃娃,这次顾客抓走娃娃,其余4次皆为强抓力抓取娃娃后,经设定秒数后转为弱抓力,因而在半空中娃娃会不知不觉中掉落,引起顾客连续投币的欲望。
(4)中奖回授:(注意:若设定为中奖回授须加装感应器一组。
)受控次数中奖次数 1若设定:中奖率= --------------- = --------------- = ——控制基数游戏次数 5每游戏5次便有1次中奖机会,因设定为中奖回授,若中奖机会未抓中娃娃,则后面的5次游戏便有2次中奖机会,依次递补,如果抓到娃娃便回到5次有1次机会,继续执行下一回合游戏。
5.6 多功能夹物机控制方式六、检测为了方便业主调整爪子抓力及在机台发生故障时能尽快查明原因并修复之;特加上此一功能。
系统提供五种检测模式,按一下[测试键]即会使系统进入[检测1]状态,游戏次数显示器以闪烁方式显示检测码及错误码。
再按一次进入[检测2]状态;其余类推。
错误码请参照故障显示说明;检测码说明如下:检测1:测试各按键及各限位开关是否正常;在时间显示器上会显示各按键的键值;请参看键值表。
检测2:测试前、后马达及控制前、后马达之继电器是否正常,[前键]移动向前;[右键]移动向后。
检测3:测试左、右马达及控制左、右马达之继电器是否正常,[前键]移动向左;[右键]移动向右。
摇杆模式下[检测2]和[检测3]检测项目一样,并且前、后、左、右键对应向前、后、左、右移动。
检测4:测试上、下马达及控制上、下马达之继电器是否正常,[前键]移动向下;[右键]移动向上。
检测5:测试爪子及抓力控制电路是否正常,并可调整抓力;[前键]按下时爪子以弱抓力闭合,[右键]按下时爪子以强抓力闭合。
键值表七、连线说明C N5C NX6C N9 C N1注意事项:1、当设定为自动贩卖模式或N次强模式时应定时检查中奖回授电眼,以免造成不必要的损失。
2、当工作模式改变时,DIP-SWB之第1、2、3设定功能也不同,要作相应设定。
3、因强力抓计时表和多功能夹物机控制方式在自动贩卖模式下不起作用,只有普通模式下起作用,故从自动贩卖模式更改为普通模式时,须设定强力抓计时表和多功能夹物机控制方式。
