智能天线技术的工作原理概要

智能天线技术原理及其应用一、智能天线技术的原理智能天线原名自适应天线阵列(AAA,Adaptive Antenna Ar-ray)。

最初的智能天线技术主要用于雷达、声纳、抗干扰通信等，用来完成空间滤波和定位，后来被引入移动通信系统中。

智能天线通常包括波束转换智能天线(Switched Beam Antenna)和自适应阵列智能天线(Adaptive Array Antennal。

智能天线的原理是将无线电的信号导向具体的方向，产生空间定向波束，使天线主波束对准用户信号到达方向DOA(DirectionofArrlnal)，旁瓣或零陷对准干扰信号到达方向，达到充分高效利用移动用户信号并删除或抑制干扰信号的目的。

同时，智能天线技术利用各个移动用户间信号空间特征的差异，通过阵列天线技术在同一信道上接收和发射多个移动用户信号而不发生相互干扰，使无线电频谱的利用和信号的传输更为有效。

在不增加系统复杂度的情况下，使用智能天线可满足服务质量和网络扩容的需要。

总之。

自适应阵列智能天线利用基带数字信号处理技术，通过先进的算法处理，对基站的接收和发射波束进行自适应的赋形，从而达到降低干扰、增加容量、扩大覆盖和提高无线数据传输速率的目的。

移动通信信道传输环境较恶劣。

实际环境中的干扰和多径衰落现象异常复杂。

多径衰落、时延扩展造成的符号间串扰ISI、FDMATDMA系统(如GSM)由于频率复用引入的同信道干扰、CDMA系统中的MAI等都使链路性能、系统容量下降。

使用自适应阵列天线技术能带来很多好处，如扩大系统覆盖区域、提高系统容量、提高数据传输速率、提高频谱利用效率、降低基站发射功率、节省系统成本、减少信号间干扰与电磁环境污染等。

自适应阵天线一般采用4-16天线阵元结构，在FDD中阵元间距1／2波长，若阵元间距过大，则接收信号彼此相关程度降低：太小则会在方向图形成不必要的栅瓣，故一般取半波长。

而在TDD 中，如美国Ar-rayComm公司在PHS系统中的自适应阵列天线的阵元间距为5个波长。

智能天线在5G移动通信系统中的应用一、智能天线的基本原理智能天线是指能够根据环境和信号变化，自动调整其参数以优化信号的传输和接收质量的天线。

其主要原理是利用数字信号处理技术和多天线系统技术，对天线进行实时监测和控制，以动态调整天线的辐射方向、波束宽度和功率分配，从而在不同的信道条件下实现最佳的信号传输。

智能天线系统一般由多个天线单元、射频处理单元和数字信号处理单元等部分组成，通过这些部分的协同工作可以实现天线的智能控制。

1. 多天线技术在5G移动通信系统中，智能天线主要通过多天线技术来实现信号的传输和接收优化。

由于5G系统的高频率特性和毫米波频段的使用，信号的传输距离短、穿透能力差，因此需要利用多天线系统来增强信号的覆盖范围和抗干扰能力。

智能天线可以动态调整天线的辐射方向和波束宽度，以适应不同的信道条件，实现更加精准和稳定的信号传输。

2. 波束赋形技术5G移动通信系统中的波束赋形技术也是智能天线的重要应用之一。

波束赋形技术通过对发射信号的相位和幅度进行调整，可以使信号形成一个狭窄而定向性的波束，从而实现更加精确的信号覆盖和聚焦，提高信号的传输效率和容量。

智能天线可以实时监测信道状态和用户位置，动态调整波束的形状和方向，以适应不同用户和不同环境下的信号传输需求。

3. 多用户MIMO技术在5G系统中，智能天线还可以与多用户MIMO技术相结合，实现多个用户之间的信号干扰消除和信道容量增强。

通过多用户MIMO技术，可以在同一频率和同一时间段内，同时为多个用户传输数据，从而提高信道的利用效率和用户的传输速率。

智能天线可以根据不同用户的位置和信道状态，动态调整不同用户的信号传输参数，实现信道的最大化利用和用户体验的最优化。

1. 多频段和多制式的适配随着5G系统的发展和应用，不同频段和不同制式的使用将成为必然趋势。

智能天线将需要实现多频段和多制式的适配能力，以适应不同频段和不同国家地区的通信要求，提高系统的灵活性和兼容性。

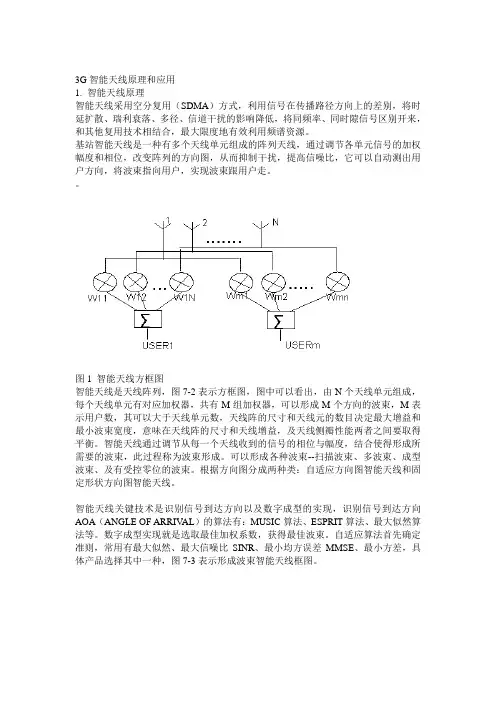

3G智能天线原理和应用1. 智能天线原理智能天线采用空分复用（SDMA）方式，利用信号在传播路径方向上的差别，将时延扩散、瑞利衰落、多径、信道干扰的影响降低，将同频率、同时隙信号区别开来，和其他复用技术相结合，最大限度地有效利用频谱资源。

基站智能天线是一种有多个天线单元组成的阵列天线，通过调节各单元信号的加权幅度和相位，改变阵列的方向图，从而抑制干扰，提高信噪比，它可以自动测出用户方向，将波束指向用户，实现波束跟用户走。

图1 智能天线方框图智能天线是天线阵列，图7-2表示方框图，图中可以看出，由N个天线单元组成，每个天线单元有对应加权器，共有M组加权器，可以形成M个方向的波束，M表示用户数，其可以大于天线单元数，天线阵的尺寸和天线元的数目决定最大增益和最小波束宽度，意味在天线阵的尺寸和天线增益，及天线侧瓣性能两者之间要取得平衡。

智能天线通过调节从每一个天线收到的信号的相位与幅度，结合使得形成所需要的波束，此过程称为波束形成。

可以形成各种波束--扫描波束、多波束、成型波束、及有受控零位的波束。

根据方向图分成两种类：自适应方向图智能天线和固定形状方向图智能天线。

智能天线关键技术是识别信号到达方向以及数字成型的实现，识别信号到达方向AOA（ANGLE OF ARRIV AL）的算法有：MUSIC算法、ESPRIT算法、最大似然算法等。

数字成型实现就是选取最佳加权系数，获得最佳波束。

自适应算法首先确定准则，常用有最大似然、最大信噪比SINR、最小均方误差MMSE、最小方差，具体产品选择其中一种，图7-3表示形成波束智能天线框图。

图2 波束成型智能天线原理示意图2. 智能天线在3G中应用智能天线在2G网络中的成功应用，表明智能天线对于抑制干扰有明显改善作用，3G标准指出智能天线应用要求，改善网络容量与性能，技术上考虑“聚集波束”、“自适应波束形成”以及“波束切换”。

“聚集波束”用在特定地理区域，增加覆盖面或容量。

智能天线技术是5G通信技术中的关键技术之一，它通过在通信系统中引入智能化的处理手段，实现对信号的精确跟踪、波束成型和辐射控制，进而提高系统的性能和效率。

本文将围绕智能天线技术在5G通信技术中的应用进行阐述。

一、智能天线技术概述智能天线技术是一种基于数字信号处理技术的无线通信技术，它通过在空间域内对信号进行自适应调整，将同频段或同信道上的信号进行聚合处理，形成一种波束，从而实现对特定信号的定向发射和接收。

这种技术可以显著提高系统的容量和可靠性，降低干扰，并提高系统的稳定性和可扩展性。

二、智能天线技术在5G通信技术中的应用1. 提高频谱效率智能天线技术通过将同频段或同信道上的信号进行聚合处理，形成波束，实现了频谱的高效利用。

这不仅可以提高系统的频谱效率，降低干扰，还可以提高系统的可靠性，为5G通信技术的应用提供了有力支持。

2. 增强信号稳定性智能天线技术可以实现对特定信号的定向发射和接收，这可以显著增强信号的稳定性。

在实际应用中，可以根据场景的不同，灵活调整智能天线的方向图，从而实现定向传输和接收，确保信号的稳定性和可靠性。

3. 降低能耗智能天线技术通过减少干扰和提高频谱效率，可以实现能耗的有效降低。

在5G通信技术的应用中，智能天线技术不仅可以提高系统的性能和效率，还可以为绿色通信的实现提供有力支持。

三、智能天线技术的发展趋势随着5G通信技术的不断发展和应用，智能天线技术也将在未来得到更加广泛的应用和发展。

一方面，随着技术的不断进步，智能天线的性能将会得到进一步的提升，其应用范围也将得到进一步的扩大；另一方面，随着5G通信技术的不断推广和应用，智能天线技术也将面临更加复杂的应用场景和更加严苛的性能要求，这将对智能天线技术的发展提出更高的要求和挑战。

总之，智能天线技术是5G通信技术中的关键技术之一，它通过在空间域内对信号进行自适应调整和处理，实现了对特定信号的定向发射和接收，进而提高了系统的性能和效率。

智能天线（SmartAntenna或IntelligentAntenna）最初应用于雷达、声纳及军用通信领域。

近年来，现代数字信号处理技术发展迅速，DSP芯片处理能力的不断提高和芯片价格的不断下降，使得利用数字技术在基带形成天线波束成为可行，促使智能天线技术开始在无线通信中广泛应用。

由于智能天线能显著提高系统的性能和容量，并增加了天线系统的灵活性，未来几乎所有先进的移动通信系统都将采用该技术。

智能天线提高系统性能的原理智能天线分为两大类：多波束天线与自适应天线阵列。

多波束天线利用多个并行波束覆盖整个用户区，每个波束的指向是固定的，波束宽度也随天线元数目而确定。

当用户在小区中移动时，基站在不同的相应波束中进行选择，使接收信号最强。

因为用户信号并不一定在波束中心，当用户位于波束边缘及干扰信号位于波束中央时，接收效果最差，所以多波束天线不能实现信号最佳接收，一般只用作接收天线。

但是与自适应天线阵列相比，多波束天线具有结构简单、无须判定用户信号到达方向的优点。

自适应天线阵列一般采用4～16天线阵元结构，阵元间距为半个波长。

天线阵元分布方式有直线型、圆环型和平面型。

自适应天线阵列是智能天线的主要类型，可以完成用户信号接收和发送。

自适应天线阵列系统采用数字信号处理技术识别用户信号到达方向，并在此方向形成天线主波束。

现在，简要地介绍一下智能天线如何克服无线通信中的时延扩展和多径衰落来提高系统的性能和容量。

设天线阵列的不同天线元对信号施以不同的权值，然后相加，产生一个输出信号。

如果定义“天线增益”为在一定输出信噪比的情况下所需要输入信号功率的降低，“分集增益”为在有衰落的情况下给定误码率所需要输入信噪比的降低，那么一般来说，M元的天线阵列可以提供M倍的天线增益加上一个分集增益，具体提高的值决定于天线阵元间的相关性。

首先我们考虑多波束天线。

多波束天线是在一个扇区内放置多个天线来覆盖整个扇区，每个天线只覆盖一部分角度范围。

智能天线基站工作原理
智能天线基站是一种新一代的无线通信基础设施，它通过采用智能化的天线技术和信号处理技术来提升无线通信系统的性能和容量。

其工作原理可大致分为以下几个步骤：
1. 接收信号：智能天线基站首先通过天线接收到周围环境中的无线信号。

这些信号可能来自于移动终端设备、其他基站或其他无线通信设备。

2. 信号处理：接收到的信号经过智能天线基站内部的处理单元进行信号处理。

这些处理单元可以包括数字信号处理器、射频处理器和其他相关芯片。

信号处理的目的是提取相关信息，如信号的强度、频率和方向。

3. 多输入多输出（MIMO）技术：智能天线基站采用多输入多
输出技术，通过同时发送和接收多个信号来提高系统的容量和性能。

MIMO技术可以利用信号的多径传播特性，通过在不
同天线间实现空时编码和解码来增加信号传输的效率和可靠性。

4. 自适应波束形成：智能天线基站还可以通过自适应波束形成技术来优化信号的传输。

通过调整天线阵列中各个天线的相位和幅度，可以实现主动干扰抵消、信号增强和方向调整等功能。

这样可以实现更好的信号覆盖和通信质量。

5. 资源分配和调度：智能天线基站还可以通过资源分配和调度算法来动态地管理基站的无线资源。

这包括调整频率、功率和调度不同终端设备之间的通信资源。

通过以上的工作原理，智能天线基站可以实现更高的信号容量、更大的覆盖范围和更好的通信质量，提升整个无线通信系统的性能和用户体验。

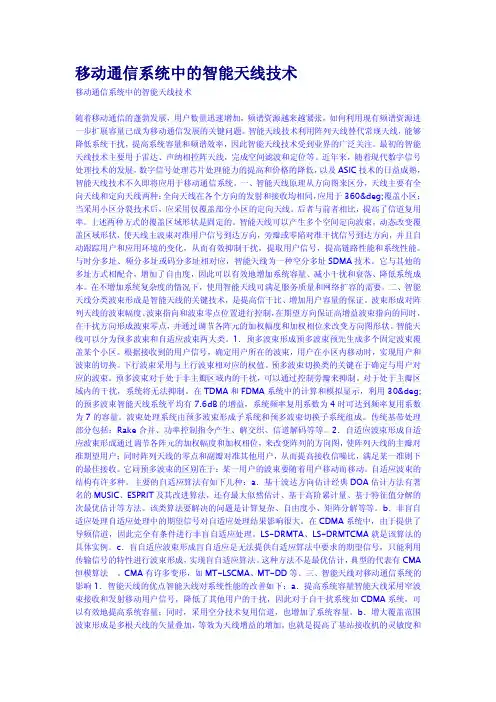

移动通信系统中的智能天线技术移动通信系统中的智能天线技术随着移动通信的蓬勃发展，用户数量迅速增加，频谱资源越来越紧张，如何利用现有频谱资源进一步扩展容量已成为移动通信发展的关键问题。

智能天线技术利用阵列天线替代常规天线，能够降低系统干扰，提高系统容量和频谱效率，因此智能天线技术受到业界的广泛关注。

最初的智能天线技术主要用于雷达、声纳相控阵天线，完成空间滤波和定位等。

近年来，随着现代数字信号处理技术的发展，数字信号处理芯片处理能力的提高和价格的降低，以及ASIC技术的日益成熟，智能天线技术不久即将应用于移动通信系统。

一、智能天线原理从方向图来区分，天线主要有全向天线和定向天线两种：全向天线在各个方向的发射和接收均相同，应用于360°覆盖小区；当采用小区分裂技术后，应采用仅覆盖部分小区的定向天线。

后者与前者相比，提高了信道复用率。

上述两种方式的覆盖区域形状是固定的。

智能天线可以产生多个空间定向波束，动态改变覆盖区域形状，使天线主波束对准用户信号到达方向，旁瓣或零陷对准干扰信号到达方向，并且自动跟踪用户和应用环境的变化，从而有效抑制干扰，提取用户信号，提高链路性能和系统性能。

与时分多址、频分多址或码分多址相对应，智能天线为一种空分多址SDMA技术。

它与其他的多址方式相配合，增加了自由度，因此可以有效地增加系统容量、减小干扰和衰落、降低系统成本。

在不增加系统复杂度的情况下，使用智能天线可满足服务质量和网络扩容的需要。

二、智能天线分类波束形成是智能天线的关键技术，是提高信干比、增加用户容量的保证。

波束形成对阵列天线的波束幅度、波束指向和波束零点位置进行控制，在期望方向保证高增益波束指向的同时，在干扰方向形成波束零点，并通过调节各阵元的加权幅度和加权相位来改变方向图形状。

智能天线可以分为预多波束和自适应波束两大类。

1．预多波束形成预多波束预先生成多个固定波束覆盖某个小区。

根据接收到的用户信号，确定用户所在的波束，用户在小区内移动时，实现用户和波束的切换。

移动通信中的智能天线技术随着移动通信技术的快速发展，人们对通信服务质量的需求也越来越高。

其中，智能天线技术为提高通信服务质量提供了重要的支持。

本文将从智能天线技术的原理、应用和发展等方面进行详细的阐述。

一、智能天线技术的原理智能天线技术是利用天线阵列实现波束形成、波束跟踪和波束切换等功能的技术。

通过多个天线单元组成天线阵列，可以实现信号的精确收发和干扰的有效抑制，从而提高通信服务的质量和可靠性。

智能天线技术的核心在于波束形成。

所谓波束形成是指通过相控阵技术使天线阵列上的多个天线单元发出的信号形成一个有方向性的波束。

波束形成可以通过不同的算法来实现，如线性数组、斜列阵和圆阵等算法。

在智能天线系统中，形成的波束可以跟随移动终端进行动态跟踪，即波束跟踪。

当移动终端移动时，智能天线会对其信号进行跟踪，调整发射角度，保持与移动终端之间的连通。

二、智能天线技术的应用智能天线技术可以广泛应用于移动通信、卫星通信和雷达等领域。

其中，在移动通信领域中，智能天线技术可以有效提高通信服务质量、降低网络能耗和提高频谱效率，使用户可以在室内、隧道等信号复杂的环境下仍然能够享受高质量的通信服务。

智能天线技术在4G和5G网络中得到了广泛的应用。

例如，中国移动的5G智能天线系统中采用了大规模的MIMO(Multi-Input Multi-Output)天线技术，可以同时为多个用户提供服务，提高网络的容量和吞吐量。

三、智能天线技术的发展随着移动通信市场的快速发展，智能天线技术也在不断发展。

目前，针对不同应用场景，智能天线技术正在向多方面的发展方向进行优化。

在通信服务质量方面，智能天线技术正在向更高精度、更高可靠性和更大范围的发展。

未来，智能天线技术将会与更多的技术融合，如5G技术、毫米波技术和光通信技术等。

在智能天线系统集成方面，智能天线系统还需要解决高度集成化和低成本化的矛盾。

未来，智能天线技术将向着更高可用性、更稳定的方向进一步发展。

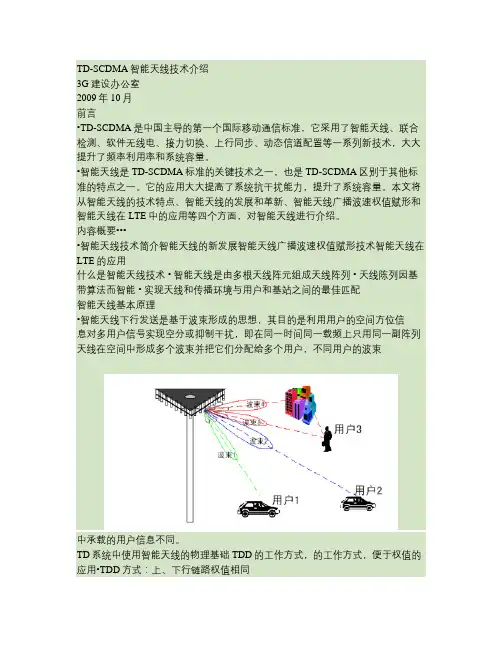

TD-SCDMA智能天线技术介绍3G建设办公室2009年10月前言•TD-SCDMA是中国主导的第一个国际移动通信标准，它采用了智能天线、联合检测、软件无线电、接力切换、上行同步、动态信道配置等一系列新技术，大大提升了频率利用率和系统容量。

•智能天线是TD-SCDMA标准的关键技术之一，也是TD-SCDMA区别于其他标准的特点之一。

它的应用大大提高了系统抗干扰能力，提升了系统容量。

本文将从智能天线的技术特点、智能天线的发展和革新、智能天线广播波速权值赋形和智能天线在LTE中的应用等四个方面，对智能天线进行介绍。

内容概要••••智能天线技术简介智能天线的新发展智能天线广播波速权值赋形技术智能天线在LTE的应用什么是智能天线技术• 智能天线是由多根天线阵元组成天线阵列• 天线陈列因基带算法而智能• 实现天线和传播环境与用户和基站之间的最佳匹配智能天线基本原理•智能天线下行发送是基于波束形成的思想，其目的是利用用户的空间方位信息对多用户信号实现空分或抑制干扰，即在同一时间同一载频上只用同一副阵列天线在空间中形成多个波束并把它们分配给多个用户，不同用户的波束中承载的用户信息不同。

TD系统中使用智能天线的物理基础 TDD的工作方式，的工作方式，便于权值的应用•TDD方式：上、下行链路权值相同–上、下行链路传输频率相同–时间间隔短TDD FDD方式：上、下行链路权值不同上、下行链路传输频率不同受频率选择性衰落影响不同FDD上行下行智能天线的算法•智能天线之所以能够识别和利用空间方位信息，是因为它的阵列天线中，各个天线阵元位于不同的空间位置上，在接收的上行信号时，信号到达各个天线阵元的时间不同，在已知天线阵元的空间分布情况的前提下，可根据各个天线阵元接收到的信号之间的时间差推算出信号的来波方向DOA。

同理，在下行发送时，在波束方向（以上行DOA作为下行波束方向）可推算出信号从各个天线阵元到达用户的波程差，以及因波程差造成的信号时差，通过控制各个天线阵元上激励信号的时延，可以抵消波程差造成的时差，使得在指定的DOA 方向上各路信号同相叠加，形成预期的波束。
