桥梁质量控制要点(多图)

桥梁工程质量控制要点引言概述：桥梁工程作为基础设施建设的重要组成部份，对于交通运输的安全和便捷起着至关重要的作用。

而桥梁工程的质量控制则直接关系到桥梁的使用寿命和安全性。

本文将从五个大点出发，详细阐述桥梁工程质量控制的要点。

正文内容：1. 设计阶段的质量控制1.1 确定合理的设计参数：根据桥梁的跨度、荷载等因素，确定合理的设计参数，确保桥梁的承载能力和稳定性。

1.2 优化结构设计：通过采用合理的结构形式和材料，减少桥梁的自重和施工难度，提高桥梁的使用寿命和经济效益。

1.3 强化结构分析：利用现代计算机软件对桥梁结构进行详细分析，确保结构的合理性和安全性。

1.4 严格遵守设计规范：根据国家和地方的相关规范，确保桥梁设计符合标准要求，避免设计缺陷和安全隐患。

2. 施工阶段的质量控制2.1 严格执行施工方案：根据设计要求和施工方案，组织施工过程，确保施工的顺利进行。

2.2 控制材料质量：对使用的材料进行严格的质量检验，确保材料的合格性和稳定性。

2.3 加强施工监督：配备专业的监理人员进行现场监督，及时发现和解决施工中的问题，确保施工质量。

2.4 定期检测和试验：在施工过程中进行定期的检测和试验，确保桥梁的质量符合设计要求。

3. 质量验收阶段的质量控制3.1 完善验收标准：根据国家和地方的相关规范，制定详细的质量验收标准，确保桥梁的质量符合要求。

3.2 严格验收程序：按照验收标准，进行严格的验收程序，包括检查桥梁的结构、材料和施工质量等方面。

3.3 加强验收人员培训：提高验收人员的专业水平，确保验收工作的准确性和公正性。

4. 养护阶段的质量控制4.1 定期巡查和检测：建立健全的养护管理制度，定期对桥梁进行巡查和检测，及时发现和处理桥梁的病害。

4.2 加强养护材料管理：对使用的养护材料进行质量控制，确保养护效果和桥梁的使用寿命。

4.3 定期维护和修缮：根据巡查和检测结果，及时进行桥梁的维护和修缮，延长桥梁的使用寿命。

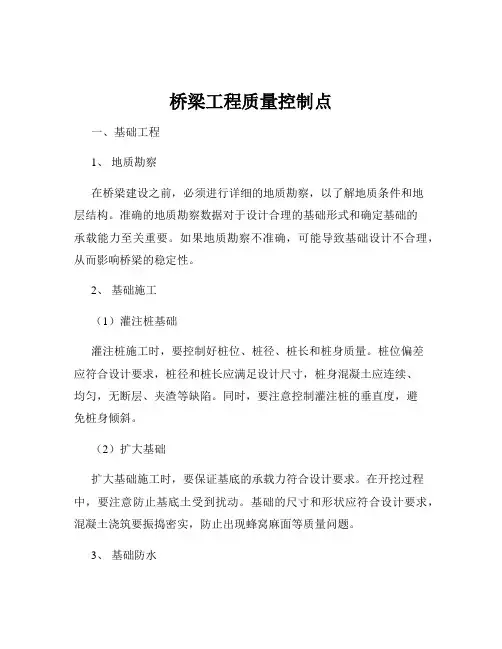

桥梁工程质量控制点一、基础工程1、地质勘察在桥梁建设之前，必须进行详细的地质勘察，以了解地质条件和地层结构。

准确的地质勘察数据对于设计合理的基础形式和确定基础的承载能力至关重要。

如果地质勘察不准确，可能导致基础设计不合理，从而影响桥梁的稳定性。

2、基础施工（1）灌注桩基础灌注桩施工时，要控制好桩位、桩径、桩长和桩身质量。

桩位偏差应符合设计要求，桩径和桩长应满足设计尺寸，桩身混凝土应连续、均匀，无断层、夹渣等缺陷。

同时，要注意控制灌注桩的垂直度，避免桩身倾斜。

（2）扩大基础扩大基础施工时，要保证基底的承载力符合设计要求。

在开挖过程中，要注意防止基底土受到扰动。

基础的尺寸和形状应符合设计要求，混凝土浇筑要振捣密实，防止出现蜂窝麻面等质量问题。

3、基础防水基础的防水处理也是一个重要的质量控制点。

如果基础防水处理不好，地下水可能渗入基础，导致基础腐蚀和承载能力下降。

因此，在基础施工中，要选择合适的防水材料，并严格按照施工工艺进行施工。

二、墩台工程1、墩台模板墩台模板的设计和制作质量直接影响墩台的外观和尺寸精度。

模板应具有足够的强度、刚度和稳定性，能够承受混凝土浇筑时的侧压力和施工荷载。

模板的拼装应严密，防止漏浆。

2、钢筋工程墩台钢筋的规格、数量、间距和连接方式应符合设计要求。

钢筋的焊接和绑扎质量要符合规范标准，确保钢筋骨架的整体性和稳定性。

在钢筋安装过程中，要注意保护钢筋的防锈层，避免钢筋受到腐蚀。

3、混凝土浇筑墩台混凝土浇筑时，要控制好混凝土的配合比、坍落度和浇筑顺序。

混凝土应分层浇筑、振捣密实，避免出现冷缝和蜂窝麻面等质量问题。

同时，要注意混凝土的养护，保证混凝土在规定的时间内达到设计强度。

三、梁体工程1、预制梁（1）预制场地预制梁的预制场地应平整、坚实，排水良好。

预制台座的强度和稳定性应满足要求，以保证预制梁的质量。

（2）钢筋和模板预制梁的钢筋和模板制作安装应符合设计和规范要求。

特别是预应力钢筋的布置和张拉端的处理，要严格按照设计图纸进行施工。

桥梁工程施工质量控制要点1.施工前准备阶段(1)确定施工组织设计，明确施工组织结构、责任和权限；(2)制定工程施工方案，确保施工过程中安全可控；(3)开展技术交底和培训，确保施工人员明确工作要求；(4)收集并归档相关资料，监测施工材料的品质。

2.地基基础施工(1)按照设计要求进行地基处理，如加固、加密、加高等；(2)定期进行地质勘察和监测，监测地基条件的变化；(3)控制施工过程中的土方开挖、填筑和压实工艺，确保地基的稳定性。

3.桥梁主体施工(1)在施工过程中进行必要的现场检验和测试，确保材料的合格性；(2)控制施工工艺，确保施工质量符合设计要求；(3)定期进行结构监测，以及对关键节点进行质量跟踪；(4)确保施工过程中加强安全防护措施，减少施工事故发生的可能。

4.质量验收(1)对施工过程中的质量进行抽查和全面检查，及时发现和纠正问题；(2)与监理单位和设计单位进行质量验收，确保工程整体质量达标；(3)对质量不合格的施工部位进行整改，直到合格为止；(4)对已整改部位进行复验，确保问题得到解决。

5.质量管理(1)建立档案管理制度，对施工图纸、质量检测报告等重要资料进行归档；(2)定期开展桥梁的维护检查，及时发现和修复质量隐患；(3)加强对施工人员的技术培训，提升其施工质量意识和技能水平；(4)定期组织质量学习和经验交流，推动质量管理的提升。

6.施工过程监督(1)加强对施工现场的监督，确保施工质量符合施工协议和合同要求；(2)对施工单位和监理单位进行监督和检查，确保他们履行职责；(3)对施工质量问题进行跟踪处理，确保问题得到及时解决；(4)对施工进度进行监督，确保施工进度按照计划进行。

总结起来，桥梁工程施工质量控制的要点包括施工前准备、地基基础施工、桥梁主体施工、质量验收、质量管理和施工过程监督等方面。

通过严格控制施工质量，可保证桥梁项目的安全性、耐久性和经济性，实现预期的工程目标。

桥梁工程质量控制要点一、设计方面的质量控制1.施工图设计：施工图设计要合理、准确，包括桥体的结构、尺寸、耐久性以及施工工艺等。

施工图应符合国家规范和标准，并准确传达给施工单位。

2.设计审查：对施工图纸进行审查，确保其符合相关规范和标准，并做好记录和反馈。

审查应包括桥梁的结构、材料、施工工艺等方面。

二、施工方面的质量控制1.施工组织设计：制定施工组织设计方案，明确施工过程的安全、质量控制等要求，确保施工过程顺利进行。

2.技术管理：严格按照相关规范和标准进行施工，保证施工过程中各项工程技术措施的合理性和可行性。

3.施工现场管理：建立完善的施工现场管理制度，包括施工机具设备的使用、物料的堆放和搬运、工人的操作等，确保施工过程中不出现质量问题。

4.施工质量检测和验收：及时对施工质量进行检测，并进行全面的验收，发现问题及时整改。

三、材料方面的质量控制1.材料选择：明确桥梁工程设计要求，选择合适的材料，确保材料的质量符合相关标准和规范。

2.材料采购和储存：严格按照要求采购材料，并做好材料的储存工作，防止材料的损坏和老化。

3.材料使用：严格按照设计要求使用材料，并做好记录和统计，确保材料使用的合理性和准确性。

4.材料检测和质量证书：对材料进行专业检测，并确保检测结果符合规范要求。

同时，材料供应商提供的质量证书应完备且真实。

四、施工质量检测方面的质量控制1.检测单位的选择：选择符合相关标准和规范的检测单位进行检测，并确保其具备相应的资质。

2.检测方案的设计：制定详细的检测方案，包括检测内容、检测方法、检测标准等，并明确相关责任人。

3.检测过程的监控：对检测过程进行监控，确保检测的准确性和可靠性，发现问题及时处理。

4.检测结果的处理：对检测结果进行分析和处理，并及时做出决策，如需要整改或重做相应工作。

总之，桥梁工程质量控制需要从设计、施工、材料和施工质量检测等方面严格把控。

只有在各个环节都进行全面、细致的质量控制，才能确保桥梁工程质量的安全和合格。

桥梁工程质量控制要点一、引言桥梁工程是基础设施建设中重要的组成部分，对于保障交通运输的安全和便利具有至关重要的作用。

为了确保桥梁工程的质量，需要制定相应的质量控制要点，以确保施工过程中的质量标准得到满足。

二、质量控制要点1. 设计阶段质量控制要点- 确保设计方案符合相关国家和地区的桥梁设计规范和标准。

- 确保设计方案满足桥梁的使用要求和设计寿命。

- 确保设计方案考虑到地质条件、自然环境和交通流量等因素。

- 确保设计方案经过充分的计算和分析，以确保结构的稳定性和安全性。

- 确保设计方案经过专业审核和评审，以确保设计的准确性和合理性。

2. 施工阶段质量控制要点- 确保施工过程中的材料符合相关标准和规范。

- 确保施工过程中的工艺符合相关标准和规范。

- 确保施工过程中的施工设备和机械的质量和性能符合要求。

- 确保施工过程中的施工人员具备相应的资质和经验。

- 确保施工过程中的施工现场的安全和环境保护得到有效控制。

3. 质量检测要点- 对施工过程中的材料进行抽样检测，确保其质量符合标准。

- 对施工过程中的工艺进行监督和检测，确保施工质量符合要求。

- 对施工过程中的关键节点进行质量检测，确保结构的稳定性和安全性。

- 对施工过程中的施工设备和机械进行定期检测和维护，确保其性能符合要求。

4. 质量验收要点- 对施工完成的桥梁进行全面的质量验收，确保其质量符合设计要求。

- 对施工完成的桥梁进行静载试验和动载试验，确保其结构的稳定性和安全性。

- 对施工完成的桥梁进行环境保护和安全评估，确保其对周围环境和交通的影响得到有效控制。

5. 质量管理要点- 建立健全的质量管理体系，确保质量管理工作的科学性和规范性。

- 建立质量管理责任制，明确各级人员的质量管理职责和权限。

- 建立质量管理档案，对施工过程中的质量管理工作进行记录和归档。

- 建立质量管理评估制度，对质量管理工作进行定期评估和改进。

三、结论桥梁工程质量控制是保障桥梁工程质量的重要手段，通过制定和实施相应的质量控制要点，可以有效地提高桥梁工程的质量，确保其结构的稳定性和安全性。

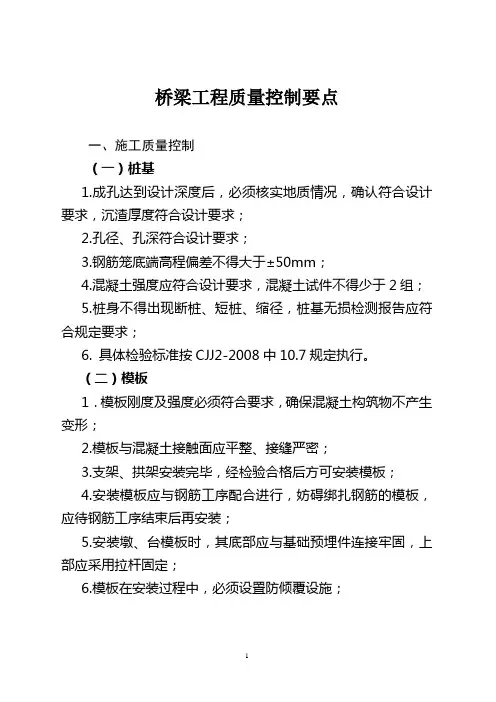

桥梁工程质量控制要点一、施工质量控制（一）桩基1.成孔达到设计深度后，必须核实地质情况，确认符合设计要求，沉渣厚度符合设计要求；2.孔径、孔深符合设计要求；3.钢筋笼底端高程偏差不得大于±50mm；4.混凝土强度应符合设计要求，混凝土试件不得少于2组；5.桩身不得出现断桩、短桩、缩径，桩基无损检测报告应符合规定要求；6. 具体检验标准按CJJ2-2008中10.7规定执行。

（二）模板1．模板刚度及强度必须符合要求，确保混凝土构筑物不产生变形；2.模板与混凝土接触面应平整、接缝严密；3.支架、拱架安装完毕，经检验合格后方可安装模板；4.安装模板应与钢筋工序配合进行，妨碍绑扎钢筋的模板，应待钢筋工序结束后再安装；5.安装墩、台模板时，其底部应与基础预埋件连接牢固，上部应采用拉杆固定；6.模板在安装过程中，必须设置防倾覆设施；7.浇筑混凝土前，应对模板、支架和拱架进行检查和验收，合格后方可施工；8.钢筋混凝土结构的承重模板、支架和拱架的拆除，应符合设计要求，当设计无规定时，应符合下表规定：注：构件混凝土强度必须通过同条件养护的试件强度确定。

9.非承重侧模应在混凝土强度能保证结构棱角不损坏的条件下方可拆除，混凝土强度宜为2.5MPa以上；10.芯模和预留孔道内膜应在混凝土强度能保证结构表面不发生塌陷和裂缝的条件下，方可拔出；11.具体检验标准按CJJ2-2008中5.4规定执行。

（三）钢筋1.钢筋应按不同钢种、等级、牌号、规格及生产厂家分批验收，确认合格后方可使用；2.预制构件的吊环必须采用未经冷拔的HPB235热轧光圆钢筋制作，不得以其他钢筋代替；3.受拉构件中主筋不得采用绑扎连接；4.在同一钢筋上宜少设接头；5.钢筋接头应设在受力较小区段，不宜位于构件的最大弯矩处；6.在任一焊接或绑扎接头长度区段内，同一根钢筋不得有2个接头，在该区段内的受力钢筋，其接头的截面面积占总截面面积的百分率应符合下表规定：注：焊接接头长度区段内是指35d（d是钢筋直径）长度范围内，不得小于500mm，绑扎接头长度区段是指1.3倍搭接长度。

桥梁已成为目前铁路、公路设计中常用的结构类型，占路线长度的比重非常大。

桥梁工程质量管理尤其重要，因质量问题引起的安全事故非常严重。

桥梁工程质量管理重点较多，主要有基础工程、墩台身和梁部三部份。

1．1 明挖基础1)开挖。

避免超挖，设计高程以上保留一定厚度由人工开挖; 开挖好的基坑，及时浇筑基础混凝土，避免长期暴露，雨水浸泡引起地基承载力下降。

2)基底处理。

清除松碎物，凿出新鲜岩面;倾斜岩层，将岩面凿平或者凿成台阶;凿除已风化部份;清(冲)洗干净。

3)混凝土施工。

应在坑底无水情况下施工，有水时必须采取抽、排水措施;混凝土终凝后(终凝时间可由工地试验室测得，普通为10h~14h)方可住手抽水。

4)基坑回填。

及时回填;回填所用材料和混凝土强度应满足设计要求;回填密实、稳定。

5)现场检查。

基底平面位置、尺寸大小和基底高程;基底地质情况和承载力是否与设计资料相符;基底处理和排水情况;检查施工记录及有关试验资料。

6)易发质量问题及危害。

a．第一层(最底层)基础做大、基础与回填同时浇筑(满灌)。

危害:影响结构受力—刚性角增大，降低基础抗冲切承载力。

b．基坑暴露时间过长、基坑回填不及时、受雨水浸泡。

危害:降低地基承载力，特殊是泥岩、泥夹砂岩地质情况影响尤其严重。

c．陡坡地段，开挖施工便道引起明挖基础安全距离不足。

危害:影响地基内力扩散，降低基底抗滑移、抗倾覆能力。

1．2 桩基础1)钻孔桩。

a．钻孔、清孔。

泥浆指标(主要是密度和含砂率) 符合施工规范要求;孔径、孔深和孔型符合设计要求;孔底平整，孔底沉渣厚度满足设计和规范(施规和验标:柱桩 10cm，磨擦桩 30cm); 钻孔渣样与设计相符。

b．钢筋笼吊装。

定位准确、坚固;宜采用多点吊桩方法(如十字扁担)，以防钢筋笼变形;确保混凝土保护层厚度(宜采用轮式垫块);采取有效措施防上浮。

c．水下混凝土浇筑。

钢导管内壁顺滑，接口严密，使用前试压(宜为孔底静水压力的 1．5 倍)和升降试验，底节导管下端不得有法兰盘;应连续浇筑，中途不得停顿，缩短拆除导管的间断时间，每根桩的浇筑时间不应太长，宜在 8h 内浇筑完成，孔口护筒在混凝土初凝前拔出;混凝土的初存量应满足首批混凝土入孔后，导管埋入混凝土的深度不得小于 1m并不宜大于 3m，浇筑过程中，保持导管埋深在 1m~3m 范围;混凝土浇筑面接近设计高程时，应测取混凝土顶面位置，保证混凝土顶面浇筑到桩顶设计高程以上 1．0m 摆布;桩顶必须清理上层浮浆露出新鲜混凝土，桩顶高程和主筋伸入承台的长度符合设计要求;浇筑过程中若造成断桩，应重钻或者补救。

桥梁质量控制要点（一）引言:桥梁作为城市交通基础设施的重要组成部分，其质量控制至关重要。

本文将从桥梁质量控制的要点出发，分析桥梁建设中需要关注的五个大点，并在每个大点中详细介绍相关的小点，为桥梁质量控制提供指导。

正文:一、建立合理的设计与施工方案1. 确定桥梁类型和规模：根据设计要求和交通需求，确定适合的桥梁类型和规模。

2. 桥梁荷载分析：根据设计要求和实际荷载情况，进行桥梁荷载分析，确保桥梁承载能力满足要求。

3. 施工过程模拟：通过施工过程模拟，分析施工中可能出现的问题，并制定相应的施工方案，确保施工的顺利进行。

4. 质量控制计划制定：制定详细的质量控制计划，明确各参与方的责任，并建立相应的质量控制系统。

5. 安全措施规划：制定合理的安全措施规划，确保施工期间的安全性和施工人员的健康。

二、材料选择与检测1. 材料选择合理：根据设计要求和实际情况，选择合适的桥梁材料，确保其质量和性能符合要求。

2. 材料检测严格：对选用的材料进行严格的检测，包括材料的物理力学性能、化学成分等方面的检测，确保材料的质量符合标准。

3. 材料存储与保护：建立合理的材料存储和保护制度，确保材料在运输、存放和使用过程中不受损坏。

4. 材料标识与追溯：对每批材料进行标识，并建立材料追溯机制，以便及时查明材料的来源和质量状况。

5. 材料试验记录完整：对每批材料进行试验，确保试验记录完整，有利于发现问题和解决质量缺陷。

三、施工质量控制1. 基础施工质量控制：对桥梁基础施工过程进行严格的质量控制，包括土方开挖、基础浇筑等方面。

2. 结构施工质量控制：对桥梁结构施工过程进行质量控制，包括模板搭设、钢筋绑扎、混凝土浇筑等方面。

3. 焊接质量控制：对桥梁焊接过程进行严格的质量控制，包括焊缝质量、焊接变形等方面。

4. 支座安装质量控制：对桥梁支座安装过程进行质量控制，确保支座的安装精度和稳定性。

5. 防腐防水质量控制：对桥梁的防腐和防水工程进行质量控制，确保桥梁在使用寿命内具有良好的防腐和防水性能。

石华高速公路桥梁质量控制要点目录一、挖孔灌注桩施工 (1)二、钻孔灌注桩施工 (2)三、钢筋笼制作与吊放施工 (4)四、水下混凝土施工 (5)五、系梁、承台施工 (7)六、墩柱、盖梁混凝土浇注施工 (7)七、预制场的台座设置 (10)八、预制梁的模板 (11)九、预应力混凝土 T 梁施工(后张法) (12)十、预应力混凝土空心板施工(后张法) (14)十一、就地浇筑梁(板) (16)十二、架桥机施工 (16)十三、悬臂施工梁 (17)十四、桥面防水层 (18)十五、桥面铺装 (19)十六、支座安装 (19)十七、伸缩缝安装 (20)十八、混凝土防撞护栏 (21)十九、桥头搭板 (22)精心精细精致创新创意创优一、挖孔灌注桩施工1、挖孔桩合用于无地下水或者少量地下水，且较密实的土层或者风化岩层。

2、桩位放线、定位准确，挖孔中严格控制桩位中心线并及时护壁。

3、孔口护圈砼不得低于桩身砼强度，必须采用滚筒式拌和机现场拌制且必须采用小型振捣器或者插钎插捣，厚20cm，高1~1.5m。

高出地面0.3~ 0.5m，桩位地面需平整、压实、按护圈外径开挖 0.5~1.0m深，立模浇注混凝土。

4、挖孔桩衬砌内成孔直径比桩径大10~20cm，普通上口直径较桩径大 10~15cm，下口直径较桩径大15~20cm，成圆台形。

5、开挖节段高度，较好土层或者无水砂砾石层约0.8~1.0m；土层松软，含水率大的黏土0.5~ 0.8m；地质复杂，水量较大时宜0.3~0.5m。

6、孔内遇到岩层需要爆破时，必须采用电雷管浅眼松动爆破，并严格控制炸药用量，同时在炮眼附近加强支护。

孔内爆破后要先用鼓风机先通风排烟15分钟，经检查无有害气体后，方可继求索求实尽职尽责续下井作业。

7、成孔后及时检查各项数据如桩径、垂直度、圆弧度、桩底标高、偏差、桩底渗水量等；如地质情况复杂，不能满足设计要求时，应及时通知监理、设计单位研究处理。

8、施工间歇期间，孔口应设置专用孔盖(定制的钢筋网或者厚5cm木板) 并及时上锁，防止人畜和其他杂物掉入孔内。
