燃气施工组织设计模板

燃气工程施工组织设计方案概述燃气工程是指天然气、液化石油气等燃气的输送、储存、运输和利用工程，是城市建设中重要的一部分。

在燃气工程施工中，为了保证工程质量、安全、进度等方面的要求，需要编制一份详细的施工组织设计方案，以保障施工过程中的安全和顺利进行。

施工组织设计的内容施工组织设计是指对燃气工程施工过程中的技术、安全、管理、保障等方面进行全面规划和组织安排的过程。

对燃气工程施工组织设计方案应包括以下内容：1.工程实施方案和技术方案工程实施方案和技术方案是指针对工程具体情况所制定的施工实施和工艺安排方案，应包括：•工程构造和设备设施布置方案；•施工过程中应遵守的技术规范；•工程质量检查、验收等技术方案；•工程施工进度计划，包括各个施工段的时间安排。

2.施工安全方案施工安全方案是指针对燃气管道施工存在的安全隐患，提出相应的防范措施和应急措施，应包括：•燃气管道施工现场安全环境监测和预警方案；•燃气管道施工作业人员安全生产培训计划；•施工中的危险源和安全风险评估；•施工过程中的安全预防措施和应急措施。

3.工程管理方案工程管理方案是指对施工过程中的各项工作进行计划、组织、实施、监督和控制等方面的细节安排，包括：•工程施工组织架构及各职责分工；•人员流动、班次、出勤等管理；•施工各个环节的质量管理；•施工现场材料和设备管理。

4.工程保障方案工程保障方案是指针对燃气工程施工过程中需要的各种保障设施、工具和辅助设备的安排方案，包括：•工程必需的设备和人员配备方案；•施工现场场地选择和配套设施规划；•现场物资、材料和工具等的供应计划；•施工现场使用的各种保障和辅助设施的规划。

组织设计方案实施步骤设计方案实施步骤主要包括以下几个方面：1.设计依据收集和设定：收集和整理有关的技术、法律法规和标准规范等相关资料，确认各种管线要求和材料规格等。

2.场地选择和分配：根据工程的具体要求，确定施工现场的地点和大小，同时根据现场条件合理分配建设的各种设备和人员。

燃气工程施工组织设计一、项目概况本项目为某城市的燃气供应工程，总建设规模较大，涉及到燃气管道铺设、调试、试运行等环节。

项目总投资约为5000万元，工程周期为1年。

二、施工组织设计1. 施工总体布局本项目主要分为燃气管道铺设、设备安装、调试试运行等工序，需要合理安排施工顺序和进度。

施工总体布局应以保证安全、质量和进度为原则，合理布置现场设施和施工区域。

2. 人员组织本项目需组建施工队伍，包括工程师、技术人员、施工人员等。

对人员进行岗前培训，确保施工人员掌握施工规范和安全操作要求。

3. 设备材料准备在施工前，需提前进行设备和材料的采购准备工作。

保证施工现场所需设备和材料的供应充足，避免因为材料短缺而影响施工进度。

4. 安全管理安全是施工工程的首要任务。

本项目需建立健全的安全管理体系，提前排查施工现场的安全隐患，引导施工人员按照规范操作，做好安全防范工作。

5. 质量控制质量是工程的生命。

本项目需建立严格的质量控制体系，对施工过程中的各个环节进行监督和检查，确保工程质量符合施工标准和要求。

6. 环保管理环保工作是社会责任。

本项目需注重环保工作，按照相关法律法规要求进行污水、废气的处理工作，保护环境，避免污染。

7. 施工进度计划对整个施工过程进行细化分解，制定详细的施工进度计划。

同时需评估施工风险、挑选合适的施工方法，保证施工进度的高效推进。

8. 经费预算根据工程实际情况，制定经费预算计划，合理分配各项费用，确保项目资金投入合理利用。

9. 管理机构设立施工管理机构，明确各个部门的职责和任务，实行分工管理，提高管理效率。

10. 备品备件管理在施工现场设立备品备件库，存放备用物资，及时替换损坏设备，确保施工进度顺利进行。

11. 突发事件处理建立应急预案，对各类突发事件进行应急处理，保证施工安全。

12. 监督检查设立监督检查机构，对施工现场进行监督检查，确保施工进度和质量符合要求。

三、总结综上所述，燃气工程施工组织设计对于保证工程质量、进度和安全具有重要意义。

**一、工程概况**1. **工程名称**：XX小区天然气管道安装工程2. **建设单位**：XX房地产开发有限公司3. **设计单位**：XX建筑设计研究院4. **施工单位**：XX建筑工程有限公司5. **工程地点**：XX市XX区XX小区6. **工程规模**：共计XX栋楼，约XX户居民7. **工程内容**：包括天然气管道铺设、阀门安装、表具安装、室内燃气设备安装等**二、施工组织设计**1. **编制依据**：- GB50494-2009 《城镇燃气技术规范》- CJJ94-2009 《城镇燃气室内工程施工与质量验收规范》- 国家现行的法令、法规，地区颁发的安全、消防、环保、文物等管理法律、法规- 工程设计图纸及施工图纸- 施工单位以往同类工程经验2. **施工人员**：- 组建专业施工队伍，包括管道工、电焊工、电工、安全员等。

- 对施工人员进行专业培训，确保施工质量。

3. **施工设备**：- 管道铺设设备：挖掘机、管道铺设车、切割机等。

- 安装设备：阀门、表具、燃气设备安装工具等。

**三、施工流程**1. **前期准备**：- 现场勘察，了解小区地形、地貌、地质等情况。

- 制定施工方案，报相关部门审批。

- 办理施工许可、环保、消防等相关手续。

2. **管道铺设**：- 按照设计图纸进行管道走向测量、放样。

- 挖掘沟槽，铺设管道，注意管道的坡度和标高。

- 管道连接，确保接口牢固、密封。

3. **阀门安装**：- 选择合适的阀门，按照规范进行安装。

- 进行阀门试压，确保阀门正常工作。

4. **表具安装**：- 安装燃气表，确保表具准确、可靠。

- 进行燃气表调试，确保表具正常计量。

5. **室内燃气设备安装**：- 安装燃气灶、热水器等设备。

- 进行设备调试，确保设备正常工作。

6. **施工验收**：- 进行施工质量检查，确保工程符合规范要求。

- 组织相关部门进行竣工验收。

**四、施工质量控制**1. 严格按照规范和设计要求进行施工。

××小区燃气入户工程施工组织设计编制人：审核人：××工程有限公司目录一、工程施工方案及技术措施 (3)1、工程概况 (3)2、编制依据 (3)3、现场组织架构 (4)4、施工准备 (4)5、总体施工组织 (7)6、关键工序的施工方法 (8)7、资料档案管理工作 (12)二、安全保证体系及文明施工、环保措施 (12)1、安全施工措施 (12)2、消防安全措施 (13)3、临时用电安全措施 (13)4、文明施工措施 (14)5、环保措施 (14)三、成品、半成品保护措施 (15)一、工程施工方案及技术措施1、工程概况1.1工程概述：本工程【工程】，工程地址为：。

本工程计划2019 年 11月 05日开工，2019年12月15日竣工，总工期40天，按总承包工期要求合理安排进度，保质、保量按时竣工验收。

1.2 本项目燃气工程范围：1.2.1工程内容：沟槽开挖、管道安装、接口焊接、接口防腐等，管道吹扫、管道试验、管道回填。

1.2.2管材、管件：无缝钢管、PE管、电熔套筒、电熔90°弯头等。

1.2.3接口形式：钢管连接接口采用氩电联焊的焊接方式。

De63以下采用电熔连接、De90以上采用热熔连接。

1.2.4压力试验：管道压力试验介质为压缩空气，强度及严密性试验符合国家及企业相关标准。

1.2.5管顶覆土厚度：机动车道下不低于 0.9 米，非机动车道及人行道下不低于 0.6 米。

2、编制依据2.1.发包人提供的信息、资料及本工程设计图纸。

2.2.本工程现场实际情况。

2.3.现行的相关国家标准、行业标准及地方标准，包括但不限于以下所列部分：《城镇燃气设计规范》GB50028-2006《城镇燃气室内工程施工与质量验收规范》CJJ94-2009《城镇燃气输配工程施工及验收规范》CJJ33-2005《工业金属管道工程施工规范》GB50235-2010《工业金属管道工程施工质量验收规范》GB50184-2011《现场设备、工业管道焊接工程施工规范》GB50236-2011《现场设备、工业管道焊接工程施工质量验收规范》GB50683-2011《钢制对焊管件类型与参数》GB/T12459-2017《钢质管道聚烯烃胶粘带防腐层技术标准》SY/T0414-2017《无损检测金属管道熔化焊环向对接接头射线照相检测方法》GB/T12605-2008《燃气用埋地聚乙烯（PE）管道系统第1部分：管材》GB15558.1-2015《燃气用埋地聚乙烯（PE）管道系统第2部分：管件》GB15558.2-2005《燃气用埋地聚乙烯（PE）管道系统第3部分：阀门》GB15558.3-2008《燃气用铝合金衬塑复合管材及管件》CJ/T435-2013《燃气用衬塑（PE）、衬不锈钢铝合金管道工程技术规程》DB51/T5034-2012《燃气用聚乙烯管道焊接技术规则》TSG D2002-2006《聚乙烯燃气管道工程技术标准》CJJ63-2018《城镇燃气技术规程》GB50494-20092.4. 本公司“焊接工艺卡”及《现场施工管理条例》。

(此文档为word格式，下载后您可任意编辑修改！)第一章工程概况1.1 工程建设目的及工程简介1.1.1 工程建设目的本工程为武警总部玉泉路郭庄子经济合用房天然气工程，工程地点位于位于丰台区郭庄子一号路北侧。

为社区的住宅和锅炉供气。

1.1.2 工程简介：工程名称：为武警总部玉泉路郭庄子经济合用房天然气工程；建设地点：位于丰台区玉泉路东侧，郭庄子一号路北侧；设计单位：北京优奈特燃气工程技术有限公司建设单位：武警总部司令部直属工作部基建办工程质量标准：合格施工工期：建设单位未提出规定，我公司按天然气正常施工工期60天。

1.1.3 、招标范围本次天然气工程招标范围为1#、2#、3#、4#楼天然气室内外工程部分施工图纸所包含的所有工程内容。

1.2 工程地貌及周边环境1.2.1 工程地貌工程沿线地势平坦，周边为在建大型建筑物。

1.2.2 周边环境本工程除部分外线工程在待征绿化带及郭庄子1号北步道上，大部分工程在社区红线内。

1.3 工程地质及水文条件工程地质情况: 因没有提供地质勘探资料，水文地质情况不明。

1.4 工程设计及重要工程量1.4.1外线：根据燃气集团规划方案，本工程DN400中压（A）天然气管线接自郭庄子一号路预留DN400中压（A）天然气闸井，向东沿郭庄子一号路敷设DN400中压（A）天然气管线至本院西红线；并由此设DN400中压（A）天然气管线向北做DN200中压（A）天然气管线进入本工程用地范围，经本工程新建2台调压箱调压后分别供应居民、锅炉房用气。

本工程总计天然气外线1241m，其中调压箱前中压（A）天然气管线DN400 300m、DN200 64m、DN150 3m、DN100 3m，调压箱后低压天然气管线DN200 92m、DN150 157m、DN100 372m、DN50 250m等；采用无缝钢管焊接，防腐采用三层PE加强级防腐，两侧搭接5公分，管线管顶距地面0.5m处敷设警示带；天然气管线控制埋深：车行道路下1.2m，其余部分1.0m，闸井处埋深1.9m；管线位置及埋深可根据现场实际情况合理调整，调整后管线距各建筑物及埋深应满足现行规范及先关规定的规定；天然气管道焊接完毕后，应对焊缝进行无损探伤：穿越道路部分进行100%无损探伤，其余部分探伤比例不小于30%，焊缝质量应符合GBⅡ级焊缝标准；本工程设立DN200中压天然气闸井一座，闸井采用混凝土结构；本工程设立DN50中压天然气放散井一座，做法参见“国家建筑标准设计图集”《燃气工程设计施工》05R502-P82(中压凝水器安装图（一）)；本工程新建调压箱600M一座（供应居民用气，总计约520户，燃气用量400Nm3h），新建调压箱1000G一座（供应锅炉房用气，燃气用量780Nm3h）调压箱应设立基础、护栏及防雨罩(甲方自理)；】天然气中压（A）管线设计压力为0.4Mpa，低压管线设计压力为5000Pa。

小区燃气工程施工组织设计一、编制依据1. 设计文件及有关资料：1.1 《小区燃气工程施工图纸》1.2 相关设计说明书、技术文件等2. 合同文件：2.1 燃气工程施工合同2.2 工程监理合同3. 执行标准规范：3.1 《城镇燃气设计规范》GB50028-20063.2 《城镇燃气输配工程施工及验收规范》CJJ33-20053.3 《聚乙烯燃气管道工程技术规程》CJJ63-20083.4 《城镇燃气室内工程施工及质量验收规范》CJJ94-2009二、工程概况2.1 工程名称：XX小区燃气工程2.2 工程地点：XX市XX区XX小区2.3 工程内容：包括燃气管道铺设、调压箱安装、燃气表安装等2.4 工程规模：涉及XX栋楼房，共计XX户居民2.5 工程总投资：XX万元三、施工部署3.1 施工组织机构3.1.1 项目经理部：负责整体施工的组织、协调和管理工作 3.1.2 技术部：负责施工方案的制定、技术交底和质量控制3.1.3 施工部：负责现场施工作业3.1.4 物资部：负责施工材料的采购、储存和分发3.1.5 安全部：负责施工现场的安全管理工作3.2 施工流程及技术要求3.2.1 施工准备：包括现场勘查、施工方案制定、人员培训等3.2.2 施工进度计划：制定详细的施工进度计划，确保工程按时完成 3.2.3 施工方法及技术要求：遵循相关标准规范，确保施工质量3.3 质量保证措施3.3.1 施工过程中，严格遵循设计文件和施工方案，确保工程质量 3.3.2 加强施工过程中的质量检查和验收，对不合格工程及时整改 3.3.3 施工完成后，进行全面的质量验收，确保工程达到设计要求3.4 安全保证措施3.4.1 加强施工现场的安全管理，制定详细的安全规章制度3.4.2 对施工人员进行安全教育和培训，提高安全意识3.4.3 定期进行安全检查，及时发现和消除安全隐患3.5 文明施工措施3.5.1 施工过程中，严格遵守环保法规，减少对环境的影响3.5.2 做好施工现场的清洁卫生工作，保持环境整洁3.5.3 加强施工现场的保卫工作，确保工程顺利进行四、施工计划4.1 人员计划：根据工程量，合理安排施工人员，确保施工进度和质量4.2 材料计划：提前做好材料供应计划，确保施工所需材料及时到位4.3 设备计划：根据施工需求，合理安排施工设备，提高施工效率五、工程验收5.1 工程验收标准：遵循相关标准规范，确保工程质量5.2 验收程序：施工完成后，组织相关单位进行验收，确保工程达到设计要求5.3 验收结果处理：对验收不合格的项目进行整改，直至达到验收标准六、工程保修6.1 保修期限：按照合同规定执行6.2 保修范围：包括施工质量、施工材料等6.3 保修程序：发现问题后，及时通知施工单位进行维修或更换本施工组织设计旨在确保XX小区燃气工程顺利实施，提高施工质量，确保工程安全、环保、文明施工。

第1篇一、工程概况工程名称：XX燃气安装工程建设单位：XX有限公司施工单位：XX有限公司编制单位：XX有限公司编制日期：2021年X月X日二、编制依据1. 设计文件及有关资料：《XX燃气安装工程施工图纸》2. 合同文件：《XX有限公司安全施工承包合同》、《XX燃气安装工程开发施工合同》3. 执行标准规范：《城镇燃气设计规范》GB50028-2006（2006年版）、《城镇燃气输配工程施工及验收规范》CJJ33-2005、《聚乙烯燃气管道工程技术规程》CJJ63-2008、《城镇燃气室内工程施工及质量验收规范》CJJ94-2009、《天然气管道工程质量检验评定标准》（内部标准）三、施工部署1. 施工组织机构（1）项目经理部：由具有丰富经验的项目经理担任，负责整个项目的施工组织、协调、管理。

（2）技术组：负责工程图纸会审、技术交底、技术指导、技术监督等工作。

（3）质量组：负责工程质量检查、验收、评定等工作。

（4）安全组：负责施工现场安全管理工作，确保施工安全。

（5）材料组：负责材料采购、验收、保管、发放等工作。

2. 施工进度安排（1）施工准备阶段：1个月（2）主体施工阶段：3个月（3）竣工验收阶段：1个月四、施工技术方案1. 施工工艺（1）施工前对施工现场进行勘察，了解地下管线、建筑物等情况。

（2）根据设计图纸，进行管道敷设、设备安装、调试等工作。

（3）对燃气管道进行压力测试、泄漏检测，确保管道安全可靠。

2. 施工技术措施（1）严格按照设计图纸和施工规范进行施工。

（2）采用先进的技术和设备，提高施工效率和质量。

（3）加强施工现场管理，确保施工安全。

五、保证质量的技术组织措施1. 建立健全质量管理体系，明确各岗位职责。

2. 加强对施工人员的技术培训，提高施工技能。

3. 严格控制原材料质量，确保施工质量。

4. 加强施工过程中的质量检查，发现问题及时整改。

六、保证安全的技术组织措施1. 建立健全安全管理体系，明确各岗位职责。

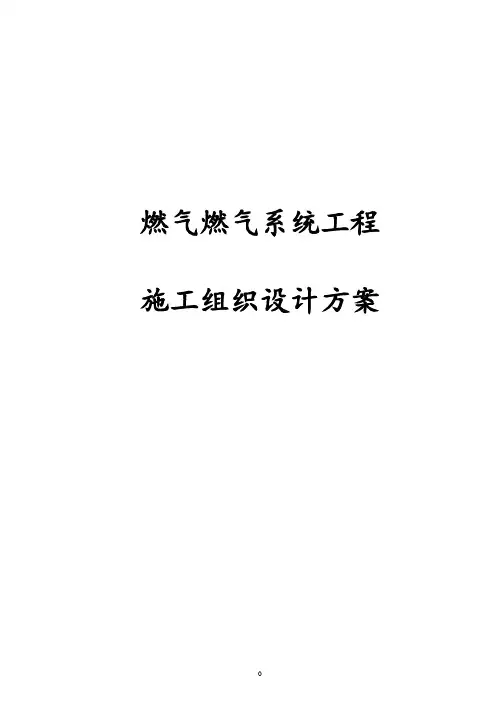

燃气燃气系统工程施工组织设计方案一、工程概况1、工程简述：本工程为**市**燃气系统工程，位于**市开发区范围内。

工程计划铺设总长为：374米，计划开工日期：2019年10月1日，计划竣工日期为2019年11月15日。

2、地质面貌：该工程在**区范围内布置，地势较为平坦，道路均为水泥路，没有大的起伏和凸凹不平现象。

3、社会依托：本工程位于**市工业开发区，沿延龙公路可通向施工现场，区域内道路按纵横交错布置，对外交通便利，各种材料可运至施工现场。

4、（1）本工程采用无缝钢管、镀锌钢管。

（2）无缝钢管采用焊接。

（3）镀锌钢管采用螺纹连接5、工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→气表安装→管道试压→管道吹洗→防腐、刷油二、人员安排1、施工组织及人员准备1. 施工前应建立健全的质量管理体系和工程质量检测制度。

2. 施工人员数量根据工程规模和工程量的大小确定，一般应配备的人员有：给排水专业技术人员，测量工、管道工、电焊工、气焊工、、油漆工、普工。

2、施工管理系统3、劳动力计划表三、施工准备1 施工机具2 测量仪器见《施工测量仪器表》3、施工现场用水、用电准备根据不同施工阶段的施工要求，按规定架设施工用电线路，敷设用水管道，具体布置根据现场定。

4、现场标化准备工作测绘阶段：其工作内容主要是测量放线，并在施工中做好各段管道的测绘同时做好记录，必须在每一段管道安装结束前完成放线任务，确保管沟的顺利开挖。

5、土方开挖工程阶段：其工作内容主要是开挖土方，倒运土方，拆除障碍物，做好地下管线的保护工作以及管沟支撑，放线后即可开工，计划工期150天，分段实施。

主要控制开挖的速度，遇到障碍物应及时处理，严禁拖安装的后腿。

6、安装和焊接工程阶段：本阶段的工作内容为：排管、焊接、下管、附属设施安装、分段试压等，计划工期165天。

主要控制接口的焊接速度，多投入技术好的焊工，在保证质量的基础上，加快焊接速度。

第1篇一、工程概况本工程为某城市燃气管道工程，主要包括燃气管道铺设、调压站建设、燃气表安装等工作。

工程地点位于某城市，工程总投资约为XXX万元。

工程工期为XXX天。

二、工程目标1. 确保工程质量，满足国家标准和规范要求；2. 确保工程进度，按时完成工程建设任务；3. 确保工程安全，杜绝安全事故发生；4. 确保施工过程中对周边环境的影响降到最低。

三、施工组织与管理1. 施工组织机构工程成立项目经理部，负责整个工程的施工组织、管理和协调工作。

项目经理部下设工程部、质量部、安全部、材料部、财务部等部门。

2. 施工人员根据工程需求，组织具备相应资质和技能的施工人员，确保施工质量。

3. 施工进度安排按照工程进度计划，合理安排施工工序，确保工程按时完成。

四、施工方案1. 燃气管道铺设（1）施工准备1）施工图纸：熟悉施工图纸，了解工程结构、管道布置、材料要求等；2）施工方案：制定详细的施工方案，明确施工步骤、工艺要求等；3）施工人员：组织具备相应资质和技能的施工人员；4）施工材料：采购符合要求的施工材料，如管道、阀门、法兰等；5）施工设备：准备必要的施工设备，如挖掘机、吊车、焊接设备等。

（2）施工工艺1）管道铺设：按照施工图纸，进行管道铺设，确保管道走向、间距、坡度等符合要求；2）管道焊接：采用焊接工艺，将管道连接，确保焊接质量；3）管道试压：对铺设完成的管道进行试压，确保管道强度和密封性；4）管道防腐：对管道进行防腐处理，提高管道使用寿命。

2. 调压站建设（1）施工准备1）施工图纸：熟悉施工图纸，了解调压站结构、设备布置、材料要求等；2）施工方案：制定详细的施工方案，明确施工步骤、工艺要求等；3）施工人员：组织具备相应资质和技能的施工人员；4）施工材料：采购符合要求的施工材料，如设备、管道、阀门等；5）施工设备：准备必要的施工设备，如吊车、焊接设备等。

（2）施工工艺1）设备安装：按照施工图纸，进行设备安装，确保设备位置、间距、连接等符合要求；2）管道连接：采用焊接工艺，将设备与管道连接，确保连接质量；3）电气安装：对电气设备进行安装，确保电气系统正常运行；4）试运行：对调压站进行试运行，确保设备运行正常。

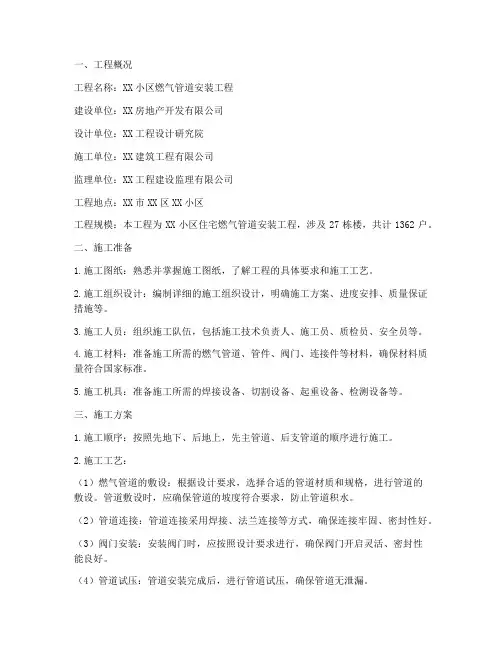

一、工程概况工程名称：XX小区燃气管道安装工程建设单位：XX房地产开发有限公司设计单位：XX工程设计研究院施工单位：XX建筑工程有限公司监理单位：XX工程建设监理有限公司工程地点：XX市XX区XX小区工程规模：本工程为XX小区住宅燃气管道安装工程，涉及27栋楼，共计1362户。

二、施工准备1.施工图纸：熟悉并掌握施工图纸，了解工程的具体要求和施工工艺。

2.施工组织设计：编制详细的施工组织设计，明确施工方案、进度安排、质量保证措施等。

3.施工人员：组织施工队伍，包括施工技术负责人、施工员、质检员、安全员等。

4.施工材料：准备施工所需的燃气管道、管件、阀门、连接件等材料，确保材料质量符合国家标准。

5.施工机具：准备施工所需的焊接设备、切割设备、起重设备、检测设备等。

三、施工方案1.施工顺序：按照先地下、后地上，先主管道、后支管道的顺序进行施工。

2.施工工艺：（1）燃气管道的敷设：根据设计要求，选择合适的管道材质和规格，进行管道的敷设。

管道敷设时，应确保管道的坡度符合要求，防止管道积水。

（2）管道连接：管道连接采用焊接、法兰连接等方式，确保连接牢固、密封性好。

（3）阀门安装：安装阀门时，应按照设计要求进行，确保阀门开启灵活、密封性能良好。

（4）管道试压：管道安装完成后，进行管道试压，确保管道无泄漏。

3.施工质量控制：（1）管道材质、规格、连接方式等应符合设计要求，确保管道质量。

（2）管道敷设过程中，严格控制管道坡度，防止管道积水。

（3）管道连接时，确保连接牢固、密封性好。

（4）管道试压合格后，方可进行下一步施工。

四、施工进度安排1.施工前期准备（1周）：完成施工图纸的熟悉、施工组织设计的编制、施工队伍的组织、施工材料的准备等。

2.管道敷设（3周）：完成地下燃气管道的敷设、管道连接、阀门安装等工作。

3.管道试压及验收（1周）：完成管道试压，确保管道无泄漏，并进行工程验收。

4.后期工作（1周）：完成施工资料的整理、工程验收报告的编制等工作。

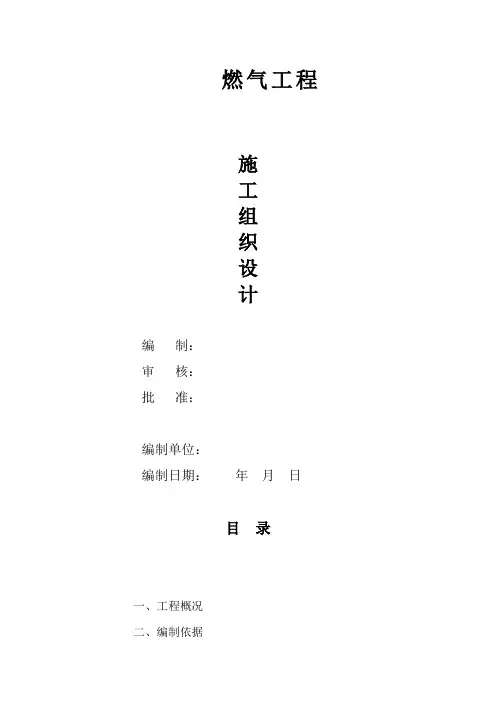

燃气工程施工组织设计编制：审核：批准：编制单位：编制日期：年月日目录一、工程概况二、编制依据三、施工组织及施工现场平面布置四、资源配备和控制五、主要施工方法和技术措施六、施工进度计划七、质量管理体系要求八、安全文明施工及环境保护措施九、雨季施工措施十、竣工后的服务措施十一、工程所需质量记录一、工程概况：㈠、工程名称：㈡、工程地点：㈢、工程内容：㈣、工程性质：㈤、路由情况：㈥、施工现场情况：经现场勘察，对地上、地下建/构筑物、地下管道、电缆等进行了测量和标识，施工现场已具备“三通一平”条件，人员、机械、材料等准备齐备。

㈦、主要工作量：㈧、敷设方式：本工程均采取直埋敷设方法，管顶覆土不小于1.0米。

九、压力试验：管道安装完毕后进行管道强度试验及气密性试验。

介质为压缩空气。

管道强度试验压力为中压管道0.6Mpa，气密性试验压力为0.46Mpa；低压管道0.3Mpa，气密性试验压力为0.23Mpa；（十一）、工期要求：（十二）、质量目标：合格工程。

（十三）、安全目标：安全无事故。

（十四）、施工单位：二、编制依据：1、中华人民共和国建筑法2、建设工程安全生产管理条例3、建设工程质量管理条例4、天津市建设工程质量管理办法5、建设工程监理规范 GB50319-20006、城镇燃气输配工程施工及验收规范 CJJ33-20057、城镇燃气室内工程施工及验收规范 CJJ94-2003 J264-20038、聚乙烯燃气管道工程技术规程 CJJ63—959、工业金属管道工程施工及验收规范 GB50235-9710、现场设备、工业管道焊接工程施工及验收规范 GB50236-9811、建筑卫生与煤气工程质量检验评定标准 GB50302-200012、聚乙烯燃气管道工程技术规程 CJJ63-8913、05系列建筑标准设计图集05N6 燃气工程14、《建筑机械使用安全技术规程》 GJ33-200115、《施工现场临时用电安全技术规范》 JGJ46-8816、《安全色》 GB2829-200117、压力管道作业指导书18、压力管道安装质量保证手册。

燃气工程施工组织设计编制：审核：审批：××集团股份有限公司年月日1目录第一章工程概况 (3)第二章编制依据 (3)第三章安全技术措施 (3)第四章接地与避雷 (4)第五章安全用电技术措施 (4)第六章机械设备容量列表 (5)第七章配电箱及导线截面的选择计算 (6)第八章用电系统示意图（暂无） (11)2第一章工程概况杭州市xxx 燃气工程为道路配套工程，施工用电采用TN-S 系统，设总配电箱一只，二级箱三只，三级箱十只。

第二章编制依据本方案根据《建设工程施工现场供用电安全规范》GB50194-93、《施工现场临时用电安全规范》JGJ46-88、《建筑施工安全检查标准》FGF59-99、《建筑电气设计手册》及现场提供的施工现场布置图来编制。

第三章安全技术措施为保证本工程能安全、顺利的竣工，特别订安全技术措施。

本工程有持证电工专人负责，建立用电安全岗位责任制，每天做好巡视安全检查并记录，做好维修记录，检查设备是否安全。

接、引电源必须由维修电工进行并设专人进行监护，严禁乱拉乱接电源，电气设备明显部位应用禁电标志，接地装是否可靠应每天检查、测量。

3第四章接地与避雷本工程接地采用TN-S系统，在总箱与分配箱及固定机械设备处均作重复接地，接地电阻小于4 欧姆，重复接地采用人工接地体，并用BVR-25mm2线压接引至电箱接地螺丝，接线牢固可靠。

所有配电设备正常情况下不带电的金属外壳均应可靠接地，工作零线与保护线应严格区分，接地电阻小于10 欧姆。

第五章安全用电技术措施a) 配电箱应安装牢固，并选用带有防水型和带门锁进出线必须下进下出，所有配电箱应采用铁箱，外壳须可靠接地。

b) 架空线路敷设要求：a、档距不大于35 米，线间距不小于300 厘米，最大弧垂点距地面最小距离为：一般场所4 米，机动车道6 米；b、采用专用电杆、横档、绝缘子，严禁架设在树木、脚手架上；c、保持与临近设施和线路的安全防护距离。
