LED面板灯知识part1

led面板灯原理
LED面板灯是一种以LED为光源的照明设备，其原理是通过半导体发光二极管（LED）将电能转化为可见光。

LED面板灯的工作原理主要是通过电流驱动LED芯片产生光。

具体原理如下：
1. PN结：LED芯片是由P型半导体和N型半导体材料构成的二极管。

在PN结处，存在能带差异，当正向电压施加到二极管时，电子从N区域向P区域注入，空穴从P区域向N区域注入，导致少数载流子的扩散和再组合。

2. 辐射再组合：在PN结的扩散和再组合的过程中，能量以光子的形式释放出来，产生可见光。

这就是LED发光的基本原理，称为辐射再组合。

3. 色温调节：为了实现不同色温的照明效果，LED面板灯通常采用不同颜色（如冷色、中性色、暖色等）的LED芯片组合。

通过调节不同颜色的亮度，可以实现不同的色温要求。

4. 驱动电路：LED面板灯通常使用直流电源供电，因此需要一个驱动电路来将交流电转换为直流电，并提供适当的电流和稳定的电压给LED芯片。

5. 散热设计：由于LED发光时会产生热量，LED面板灯还需要设计散热系统来确保LED芯片的正常工作温度，以提高LED的寿命和稳定性。

综上所述，LED面板灯通过将电能转化为可见光的方式实现照明。

其主要原理是基于半导体发光二极管的发光特性，通过驱动电路控制LED芯片的工作状态，从而达到照明的效果。

LED照明/顯示基礎知識第一章 LED照明基礎知識1、半導體照明的概念2、LED基本發光原理3、LED光源的特點4、LED的優點5、LED發展歷史6、LED顯示幕常用術語解釋7、LED極限參數的意義8、LED的分類9、LED的適用範圍和各類應用10、LED產業鏈分佈11、LED發展現狀12、LED發展趨勢總結:LED照明設計第二章 LED襯底材料的基本知識1、LED襯底的概念和作用2、LED襯底材料的種類3、LED襯底選擇的原則4、LED襯底的工藝流程第三章 LED外延片基礎知識1、LED外延生長的概念和原理2、LED外延片襯底材料選擇特點3、LED外延片襯底材料種類4、LED外延片生長工藝第四章 LED晶片基礎知識1、LED晶片的概念2、LED晶片的組成元素3、LED晶片的分類4、LED晶片特性表5、LED晶片的工藝流程第五章 LED封裝基本知識1、LED封裝的概念2、LED封裝的分類3、LED封裝工藝流程4、LED封裝器件的性能5、提高LED發光效率的技術第六章白光LED的基礎知識1、白光LED的概念2、白光LED發光原理3、白光LED技術指標4、白光LED技術難點5、大功率白光LED的封裝技術研究第七章 LED應用的基礎知識1、資訊顯示2、交通信號燈3、汽車用燈4、LED背光源5、半導體照明第一章 LED照明基礎知識1、半導體照明的概念又名LED照明。

LED(Lighting Emitting Diode即發光二極體,是一種半導體固體發光器件。

它是利用固體半導體晶片作為發光材料,在半導體中通過載流子發生複合放出過剩的能量而引起光子發射,直接發出紅、黃、藍、綠、青、橙、紫、白色的光。

LED照明產品尌是利用LED作為光源製造出來的照明器具。

2、LED基本發光原理LED是由Ⅲ-Ⅳ族化合物,如GaAs(砷化鎵、GaP(磷化鎵、GaAsP(磷砷化鎵等半導體製成的,這些半導體材料會預先透過注入或攙雜等工藝以產生P、N架構。

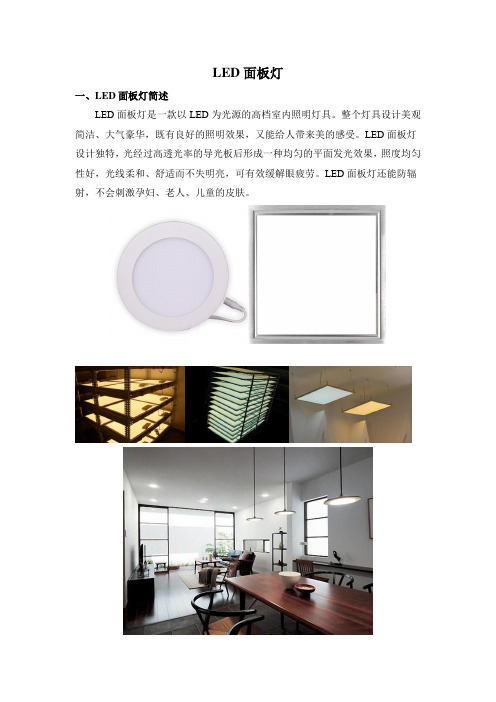

LED面板灯一、LED面板灯简述LED面板灯是一款以LED为光源的高档室内照明灯具。

整个灯具设计美观简洁、大气豪华，既有良好的照明效果，又能给人带来美的感受。

LED面板灯设计独特，光经过高透光率的导光板后形成一种均匀的平面发光效果，照度均匀性好，光线柔和、舒适而不失明亮，可有效缓解眼疲劳。

LED面板灯还能防辐射，不会刺激孕妇、老人、儿童的皮肤。

二、LED面板灯的组成1、LED面板灯的主要组成部分为：灯珠、驱动、散热外壳、扩散板、导光板、反光纸、EV A、后盖。

1.1方形LED面板灯一般使用4014灯珠；圆形LED面板灯一般使用2835灯珠。

LED面板灯对灯珠的要求比较高，如果选用劣质灯珠，灯珠的颜色会存在偏差，做成成品后有些灯珠甚至会暗掉。

1.2 LED面板灯的驱动分为隔离驱动和非隔离驱动。

隔离电源：在电源的输入端和输出端中间有隔离变压器，可避免触电，因此成本也要贵。

非隔离电源：负载端与输入端有直接的连接，因此触摸负载就有触电的危险。

一般非隔离电源的绝缘靠线路板的薄膜绝缘，虽然这层薄膜绝缘可以耐2000V高压，但有时螺丝孔的毛刺会产生爬电现象而导致触电。

因此，非隔离电源在安全上存在隐患。

1.3 LED面板灯的散热外壳为铝合金1.4 LED面板灯扩散板的材质主要分PC、PP、PS和亚克力。

其中PC最贵，其质地较软；PP最便宜，最实惠，但不阻燃，不环保（透光率在80%左右）；亚克力容易脏，不能用手碰（透光率在85%-90%）。

价格从高往低分别为：PC>亚克力>PS>PP。

1.5 LED面板灯导光板的材质分为亚克力丝印、亚克力激光、复合材料、玻璃、PS。

其中，亚克力的导光率为80%；PS的导光率为72%；玻璃的导光率为75%；复合材料的导光率为72—75%。

使用优质的导光板可以让成品LED面板灯发光更加均匀。

不会出现暗斑、水波纹等情况。

按价格从高至低分别为：亚格力激光>亚格力丝印>复合材料>PS>玻璃。

led灯具基础知识培训完整版docLED灯具基础知识培训完整版1. LED灯具简介1.1 LED灯具的定义LED灯具是利用发光二极管（LED）作为光源的照明设备。

与传统照明设备相比，LED灯具具有更高的能效、更长的使用寿命、更快的响应速度和更好的环保性能。

1.2 LED灯具的发展历程LED灯具的发展可以分为三个阶段：第一阶段是20世纪60年代至70年代，LED技术处于起步阶段，主要应用于指示灯和显示屏等小功率领域；第二阶段是20世纪80年代至90年代，LED技术逐渐应用于照明领域，但受到发光效率低、成本高等因素限制，市场推广较为缓慢；第三阶段是21世纪初至今，随着LED发光效率的提高和成本的降低，LED灯具逐渐成为主流照明产品。

2. LED灯具的原理与结构2.1 LED灯具的工作原理LED灯具的工作原理是通过电流激发LED芯片中的半导体材料，使其发光。

具体来说，当电流通过LED芯片时，电子与空穴在半导体材料中复合，释放出能量，产生光子，从而实现发光。

2.2 LED灯具的结构LED灯具主要由LED芯片、驱动电源、散热器、透镜和外壳等部分组成。

LED芯片是灯具的核心部件，负责发光；驱动电源为LED芯片提供稳定的工作电流；散热器用于散发LED芯片产生的热量，保证灯具正常工作；透镜用于调整光束形状和角度；外壳则起到保护内部元件和美观的作用。

3. LED灯具的性能特点3.1 高能效LED灯具具有高能效的特点，与传统照明设备相比，能效更高，能耗更低。

以同等光通量的LED灯具和白炽灯为例，LED灯具的能耗仅为白炽灯的1/10左右，节能效果显著。

3.2 长寿命3.3 快速响应LED灯具的响应速度非常快，从接通电源到达到最大光通量所需的时间极短，通常在纳秒级别。

这使得LED灯具在需要频繁开关的场合具有明显优势。

3.4 环保性能LED灯具具有很好的环保性能。

首先，LED灯具不含汞等有害物质，不会对环境造成污染；其次，LED灯具的能效高，可以减少能源消耗，降低碳排放；最后，LED灯具的使用寿命长，减少了灯具更换的频率，降低了废弃物产生。

led面板灯标准LED面板灯是一种常见的照明产品，它具有节能、环保、亮度均匀等优点，因此在家庭、商业和办公场所广泛应用。

在选择LED面板灯时，需要考虑到一些标准，以确保产品质量和使用效果。

本文将从LED面板灯的光效、色温、尺寸和安装等方面，介绍LED面板灯的标准。

首先，LED面板灯的光效是选择LED面板灯时需要考虑的重要指标之一。

光效是指LED面板灯的光通量与功率之比，通常以lm/W来表示。

光效越高，代表LED面板灯的能效越好，能够更好地节能环保。

在选择LED面板灯时，应该选择光效较高的产品，以达到节能环保的目的。

其次，LED面板灯的色温也是一个重要的选择标准。

色温是指光源的颜色，一般用开尔文（K）来表示。

常见的LED面板灯色温有暖白光、自然白光和冷白光等。

不同的场所和用途需要选择不同色温的LED面板灯，比如在家庭生活区域可以选择暖白光，而在办公区域可以选择自然白光。

此外，LED面板灯的尺寸也是需要考虑的标准之一。

LED面板灯的尺寸应该与安装空间相匹配，太大或太小都会影响安装效果。

在选择LED面板灯时，需要准确测量安装空间的尺寸，以确保选择合适尺寸的LED面板灯。

最后，LED面板灯的安装标准也是需要重视的一点。

LED面板灯的安装应该符合相关的安全标准和操作规程，以确保安装过程安全可靠。

在安装LED面板灯时，需要注意接线正确、固定牢靠，以及与电源的连接等，确保LED面板灯能够正常使用。

综上所述，LED面板灯的标准包括光效、色温、尺寸和安装等方面。

在选择LED面板灯时，需要考虑这些标准，以确保选择到合适的产品，达到良好的照明效果。

希望本文能够帮助大家更好地了解LED面板灯的选择标准，为大家的生活和工作提供更好的照明体验。

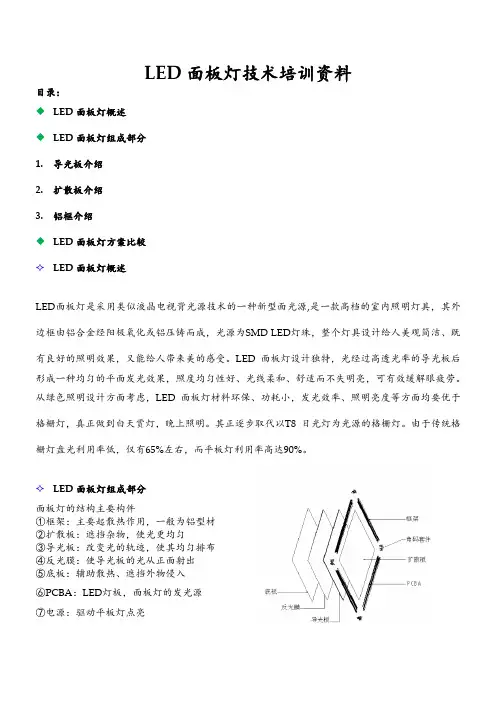

LED面板灯技术培训资料目录：◆LED面板灯概述◆LED面板灯组成部分1.导光板介绍2.扩散板介绍3.铝框介绍◆LED面板灯方案比较✧LED面板灯概述LED面板灯是采用类似液晶电视背光源技术的一种新型面光源,是一款高档的室内照明灯具，其外边框由铝合金经阳极氧化或铝压铸而成，光源为SMD LED灯珠，整个灯具设计给人美观简洁、既有良好的照明效果，又能给人带来美的感受。

LED 面板灯设计独特，光经过高透光率的导光板后形成一种均匀的平面发光效果，照度均匀性好、光线柔和、舒适而不失明亮，可有效缓解眼疲劳。

从绿色照明设计方面考虑，LED 面板灯材料环保、功耗小，发光效率、照明亮度等方面均要优于格栅灯，真正做到白天赏灯，晚上照明。

其正逐步取代以T8 日光灯为光源的格栅灯。

由于传统格栅灯盘光利用率低，仅有65%左右，而平板灯利用率高达90%。

✧LED面板灯组成部分面板灯的结构主要构件①框架：主要起散热作用，一般为铝型材②扩散板：遮挡杂物，使光更均匀③导光板：改变光的轨迹，使其均匀排布④反光膜：使导光板的光从正面射出⑤底板：辅助散热、遮挡外物侵入⑥PCBA：LED灯板，面板灯的发光源⑦电源：驱动平板灯点亮下面重点介绍导光板扩散板铝框1.导光板介绍导光板工艺：有丝印的，有激光打点的，导光板厚度：做面板灯常用厚度也有很多种，3mm，4mm，6mm，8mm的，厚度不一，种类不一，板材不一价格相差也很多，就个人而言，导光板主要就是导光作用，只要导光效率高，均匀照度高，长时间点亮不会出现发黄起泡的现象，其他的都是浮云。

目前的技术上，就丝印的导光板导光效率是最高，效果也是最好的，但是价格也是这些种类里面最贵的！——其价格差异在5-15元不等。

板材的厚度越厚照度也就越高，现在市场上较多的也是4mm的导光板，因为4mm跟6mm 的板材价格就相差20-30元左右。

所以在导光板上，您必须知道您需要的面板灯导光板的种类和板材原料厂家及厚度，导光板在这一块水分比较高，差的导光板价格就相差近30元左右了！导光板的知名材料厂家：台湾奇美日本三菱发光原理：背光照明的基本原理。

LED面板灯技术参数
一、LED面板灯简介
LED面板灯是一种新型的照明产品，它采用多个LED灯元素和更多的
设计解决方案组合而成，以实现高效节能的照明目的。

它通常由一块透明
的低温热熔型塑料和一层金属结构构成，使用特殊的贴片技术，将小型LED芯片安装在PCB板上，以制造一个均匀分布的亮度，可以满足各种照
明场景需求。

LED面板灯通过改变外部安装结构，可以更好地适应各种场
景环境，使不同的色彩和光源更加优雅。

二、LED面板灯的优点
1、高效环保：LED面板灯采用超低功耗材料，可以节约75％以上的
能源，它的照明效率普遍是其他光源的2-3倍，比传统照明材料更加环保。

2、优异的性能：LED面板灯具有温和的光芒，亮度调节范围广，可
以满足多种照明场景需求。

3、安全可靠：LED面板灯采用了先进的抗静电技术，更加安全可靠，无异物、结晶及腐蚀性物质的传入，可以有效防止电火花及静电冲击。

4、可调节的光源：LED面板灯采用一体化的设计，应用高强度的铝
合金材料，使得光源更加均匀，可以通过控制器进行调节，以达到更好的
照明效果。

三、LED面板灯的技术参数
1、工作电压：LED面板灯具有较高的安全性，它的工作电压达到30-36V。

LED灯具基础知识全解目录一、LED灯具概述 (2)1.1 LED灯具定义 (2)1.2 LED灯具特点 (3)1.3 LED灯具应用领域 (4)二、LED光源基础知识 (5)2.1 LED光源原理 (6)2.2 LED光源结构 (8)2.3 LED光源性能参数 (8)三、LED灯具设计基础 (10)3.1 灯具设计基本原则 (12)3.2 灯具光学设计 (13)3.3 灯具电源设计 (14)四、LED灯具驱动与控制 (16)4.1 常用驱动方式 (17)4.2 驱动器选择与设计 (18)4.3 控制系统原理与应用 (20)五、LED灯具散热与热管理 (22)5.1 散热原理与重要性 (23)5.2 散热设计与优化 (24)5.3 热管理解决方案 (26)六、LED灯具品质评估与测试 (27)6.1 品质评估标准与方法 (28)6.2 功能测试与验证 (30)6.3 耐久性与可靠性测试 (31)七、LED灯具安装与维护 (32)7.1 安装步骤与注意事项 (33)7.2 维护保养指南 (34)7.3 安全操作规范 (35)八、LED灯具发展趋势与创新 (37)8.1 技术创新与发展趋势 (38)8.2 新型材料与工艺应用 (40)8.3 市场需求与挑战分析 (41)一、LED灯具概述LED灯具是一种利用半导体材料发光的照明设备，其工作原理基于当电流通过LED芯片时，光子能量被材料中的电子吸收并跃迁至更高的能级，进而以光的形式释放出来。

由于LED光源具有高效、环保、寿命长以及响应速度快等优点，其在现代照明领域得到了广泛的应用和快速的发展。

LED灯具的设计多样，可以根据不同的需求和用途进行定制，包括功率大小、颜色温度、显色指数、光束方向等参数。

LED灯具还具备智能控制功能，通过与传感器和控制器等设备的结合，可以实现自动调节亮度、定时开关、远程控制等智能化操作。

随着技术的不断进步，LED灯具的成本逐渐降低，产品性能不断提升，其在全球照明市场的地位也越来越重要。

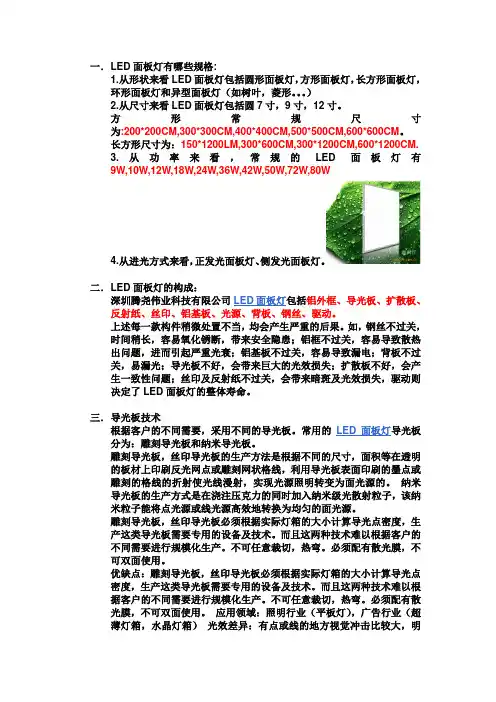

一．L ED面板灯有哪些规格:1.从形状来看LED面板灯包括圆形面板灯，方形面板灯，长方形面板灯，环形面板灯和异型面板灯（如树叶，菱形。

）2.从尺寸来看LED面板灯包括圆7寸，9寸，12寸。

方形常规尺寸为:200*200CM,300*300CM,400*400CM,500*500CM,600*600CM。

长方形尺寸为：150*1200LM,300*600CM,300*1200CM,600*1200CM.3.从功率来看，常规的LED面板灯有9W,10W,12W,18W,24W,36W,42W,50W,72W,80W4.从进光方式来看，正发光面板灯、侧发光面板灯。

二．L ED面板灯的构成：深圳腾尧伟业科技有限公司LED面板灯包括铝外框、导光板、扩散板、反射纸、丝印、铝基板、光源、背板、钢丝、驱动。

上述每一款构件稍微处置不当，均会产生严重的后果。

如，钢丝不过关，时间稍长，容易氧化锈断，带来安全隐患；铝框不过关，容易导致散热出问题，进而引起严重光衰；铝基板不过关，容易导致漏电；背板不过关，易漏光；导光板不好，会带来巨大的光效损失；扩散板不好，会产生一致性问题；丝印及反射纸不过关，会带来暗斑及光效损失，驱动则决定了LED面板灯的整体寿命。

三．导光板技术根据客户的不同需要，采用不同的导光板。

常用的LED面板灯导光板分为：雕刻导光板和纳米导光板。

雕刻导光板，丝印导光板的生产方法是根据不同的尺寸，面积等在透明的板材上印刷反光网点或雕刻网状格线，利用导光板表面印刷的墨点或雕刻的格线的折射使光线漫射，实现光源照明转变为面光源的。

纳米导光板的生产方式是在浇注压克力的同时加入纳米级光散射粒子，该纳米粒子能将点光源或线光源高效地转换为均匀的面光源。

雕刻导光板，丝印导光板必须根据实际灯箱的大小计算导光点密度，生产这类导光板需要专用的设备及技术。

而且这两种技术难以根据客户的不同需要进行规模化生产。

不可任意裁切，热弯。

必须配有散光膜，不可双面使用。

LED灯具知识培训教程1.引言随着科技的不断发展，LED灯具已经成为了照明领域的主流产品。

与传统灯具相比，LED灯具具有节能、环保、寿命长等优点，被广泛应用于家庭、商业、工业等领域。

为了帮助大家更好地了解LED灯具的相关知识，本文将为大家提供一份详细的LED灯具知识培训教程。

2.LED灯具的基本原理LED（LightEmittingDiode）即发光二极管，是一种能够将电能转化为光能的半导体器件。

LED灯具的基本原理是通过电流使半导体材料发光，从而实现照明的目的。

与传统灯具相比，LED灯具具有更高的光效和更低的能耗，因此在照明领域得到了广泛的应用。

3.LED灯具的分类（1）点光源LED灯具：点光源LED灯具是指发光角度较小，发光面积较小的LED灯具，如LED灯泡、LED射灯等。

（2）线光源LED灯具：线光源LED灯具是指发光角度较小，发光面积较长的LED灯具，如LED灯带、LED灯条等。

（3）面光源LED灯具：面光源LED灯具是指发光角度较大，发光面积较大的LED灯具，如LED面板灯、LED天花灯等。

4.LED灯具的优缺点（1）节能：LED灯具的光效高，能耗低，与传统灯具相比，可以节省大量的电能。

（2）环保：LED灯具不含汞等有害物质，不会对环境造成污染。

（4）响应速度快：LED灯具的响应速度快，可以实现即时开关。

（5）色彩丰富：LED灯具可以通过调整电流和电压，实现丰富的色彩变化。

LED灯具的缺点主要包括：（1）价格较高：LED灯具的价格相对较高，但随着技术的进步，价格逐渐降低。

（2）散热问题：LED灯具的散热问题需要解决，否则会影响LED灯具的寿命和光效。

5.LED灯具的选择与安装（1）功率：根据使用场所的照明需求，选择合适的LED灯具功率。

（2）色温：根据使用场所的氛围需求，选择合适的LED灯具色温。

（3）显色指数：根据使用场所的显色需求，选择合适的LED灯具显色指数。

（1）避免直接暴露在阳光下，以免影响LED灯具的使用寿命。
