质量评定项目划分表

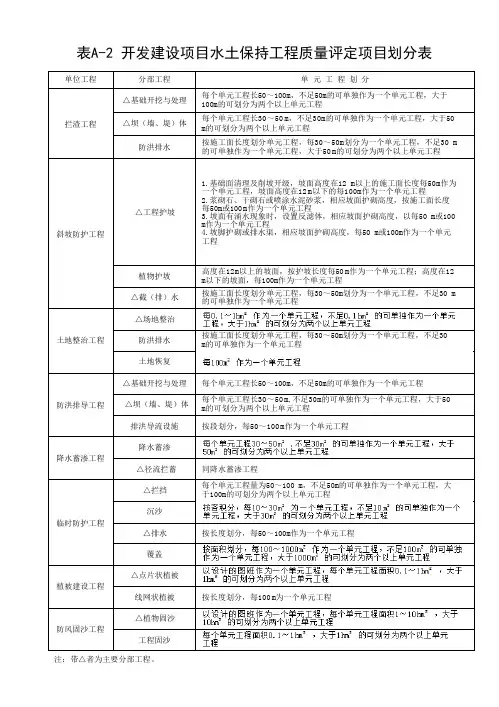

表A-2 开发建设项目水土保持工程质量评定项目划分表 单位工程分部工程单元工 程 划 分拦渣工程 △基础开挖与处理 每个单元工程长50～100m ，不足50m 的可单独作为一个单元工程，大于100m 的可划分为两个以上单元工程△坝（墙、堤）体 每个单元工程长30～50 m ，不足30m 的可单独作为一个单元工程，大于50m 的可划分为两个以上单元工程防洪排水 按施工面长度划分单元工程，每30～50m 划分为一个单元工程，不足30 m的可单独作为一个单元工程，大于50 m 的可划分为两个以上单元工程斜坡防护工程 △工程护坡1.基础面清理及削坡开级，坡面高度在12 m 以上的施工面长度每50m 作为一个单元工程，坡面高度在12 m 以下的每100m 作为一个单元工程2.浆砌石、干砌石或喷涂水泥砂浆，相应坡面护砌高度，按施工面长度每50m 或100 m 作为一个单元工程3.坡面有涌水现象时，设置反滤体，相应坡面护砌高度，以每50 m 或100 m 作为一个单元工程4.坡脚护砌或排水渠，相应坡面护砌高度，每50 m 或100m 作为一个单元工程植物护坡高度在12m 以上的坡面，按护坡长度每50 m 作为一个单元工程；高度在12 m 以下的坡面，每100m 作为一个单元工程 △截（排）水按施工面长度划分单元工程，每30～50m 划分为一个单元工程，不足30 m 的可单独作为一个单元工程土地整治工程 △场地整治防洪排水按施工面长度划分单元工程，每30～50m 划分为一个单元工程，不足30 m 的可单独作为一个单元工程 土地恢复防洪排导工程 △基础开挖与处理 每个单元工程长50～100m ，不足50m 的可单独作为一个单元工程△坝（墙、堤）体 每个单元工程长30～50 m,不足30m 的可单独作为一个单元工程，大于50m 的可划分为两个以上单元工程排洪导流设施按段划分，每50～100 m 作为一个单元工程 降水蓄渗工程降水蓄渗△径流拦蓄 同降水蓄渗工程临时防护工程△拦挡 每个单元工程量为50～100 m ，不足50m 的可单独作为一个单元工程，大于100m 的可划分为两个以上单元工程 沉沙△排水按长度划分，每50～100m 作为一个单元工程 覆盖植被建设工程△点片状植被线网状植被 按长度划分，每100 m 为一个单元工程防风固沙工程△植物固沙工程固沙注：带△者为主要分部工程。

施工质量验收及评定范围划分表.施工质量验收及评定项目划分表一、编制依据1、《110kV-500kV架空电力线路工程施工质量及评定规程》2、《110-500kV架空送电线路施工及验收规范》3、《输电线路工程达标投产考核评定标准》4、《混凝土质量控制标准》二、工程概况本工程需要新建赤水220千伏变电站至文华110千伏变电站Ⅱ回110千伏线路，该工程由赤水220千伏变电站出线一回，沿已建110千伏赤文线双回塔挂线（本期挂备用侧），至原N34双回塔分出单回路接入文华110千伏变。

最终形成赤水变至文华变双回110千伏线路。

a)、架空线路部分：新建线路起自220千伏赤水变，止于110千伏文华变，全线按单、双回设计，线路全长约10.568km，其中，沿原有110kV赤文线双回路塔挂线（本期挂备用侧）部分长度为10.253km，新建单回路部分长度为0.315km.全线导线采用JL/G1A-240/30型钢芯铝绞线。

b)、根据系统通信的要求及可研批复，本期文华变二期扩建工程继续沿用原有（赤水-文华）通信通道，本工程需对原有N34塔处的24芯OPGW光缆挂线点进行调整，线长不足部分可利用文华变构架余缆进行展放，改挂长度0.332km，其余部分的通信线路维持现状不变。

c)、原线概况：根据设计施工说明书了解，原110kV赤文线于2009年投运，全线按单、双回路混合架设，线路总长度10.59km。

其中，赤水边-N34号塔为双回路段，路径长度为10.26km,N34塔-文华变为单回路段，路劲长度为0.33千米。

全线导线采用LGJ-240/30型钢芯铝绞线，地线一根采用LBGJ-80-20AC型铝包钢绞线，另一个采用OPGW-24B1-80架空复合光纤。

全线杆塔共计36基，其中：双回路塔34基，包含10基直线塔（杆塔型式：）1L-SJB、1LSJ2B、1LSJ3B、1LSDJ4B)，单回路耐张塔1基（杆塔型式：1XC-JC4G），另在文华变处利用110千伏陈文线双回路终端塔1基（杆塔型式：7738）进110kV构架。

表Ｂ.0.19 施工质量验收及评定项目划分报审表★工程名称：ﻩ编号:
本表(含附件)一式份,监理项目部存份，建设单位(业主项目部）存份,承包单位存份。

88８888供电所
业务用房
施工质量验收及评定项目划分表
贵州888８88工程有限公司
二０一七年九月
编制说明
一、编制依据
1、中华人民共和国电力行业标准《土建工程施工质量验收及评定规程》Q/GDW1８3-2008。

2、贵州电力设计研究院提供的相关图纸。

二、说明
1、本工程施工项目共划分单位工程6个。

2、项目划分表中对建设单位、设计单位、勘测单位、监理及施工单位的验收项目进行了明确分工。

--
--
--
--
--
--
--
--
--
--
--
--。

施工质量验收及评定项目划分报审表
工程名称：大唐新能源臧家庄花园风电场一期工程编号：DTZJZFD-FJ-XMHF-001
致_山东泰和建设管理有限公司 _______ 监理项目部：
现报上大唐新能源臧家庄花园风电场一期工程施工质量验收及评定项目划分表，请审查。

附件：大唐新能源臧家庄风电场施工质量验评范围划分表
施工项目部（章）：
项目经理：
日期：
监理项目部审查意见:
监理项目部（章）：
总/专业监理工程师：
日期：_____________ 本表一式三份，建设单位、监理单位、承包单位各一份。

大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表。

目录一、目标分解计划说明 (2)二、土石方分部工程质量目标分解 (2)三、基础分部工程质量目标分解（一般基础） (2)四、铁塔组立分部工程质量目标分解 (3)五、架线分部工程质量目标分解 (4)六、接地分部工程质量目标分解 (7)七、线路防护及环境保护分部工程质量目标分解 (7)八、质量目标分解汇总 (8)九、检查(检验)项目分类 (8)十、工程质量验评范围划分 (8)一、目标分解计划说明根据工程达标投产的要求, 我项目部制定了相应的质量目标, “竣工验收合格率达100%, 优良品率达100%以上”。

本工程按分部、分项工程进行质检评级, 竣工验收合格率达100%, 优良品率达100%以上。

杜绝重大质量事故和一般质量事故, 消灭关键性项目的永久缺陷。

业主、运行单位竣工终验一次合格率100%, 优良率100%及以上。

顾客反馈意见（含投诉）响应率100%, 顾客满意率达100%及以上。

按此质量目标的要求, 项目部将总的质量目标细化, 按照基础、组立杆塔、架线、接地四项施工工序定出相应的分部工程质量目标。

为达此目标, 项目部编制出相应的技术措施计划和组织设计。

二、土石方分部工程质量目标分解土石方单基重要、一般项目3项, 分别为:2.1立柱断面尺寸2.2底层(掏挖)断面尺寸2.3基础埋深三、基础分部工程质量目标分解（一般基础）3.1单基关键项目3项, 分别为:3.1.1地脚螺栓规格、数量3.1.2主钢筋规格、数量3.1.3混凝土强度3.2基础单基重要、一般项目12项, 分别为:3.2.1钢筋保护层厚度3.2.2整基基础中心位移3.2.3整基基础扭转3.2.4回填土3.2.5同组地脚螺栓中心对立柱中心偏移3.2.6基础顶面间高差3.2.7基础根开及对角线尺寸3.2.8混凝土表面质量3.3以上所述的关键项目, 必须全部达到优良等级3.4以上所述的重要和一般项目, 优良项必须一次达到100%；一次成优率率100%。

锦州黑山龙湾风电场新建工程施工质量验收及评定
项目划分表
丹东电力建设有限公司锦州黑山龙湾风电场
新建工程施工项目部
锦州黑山龙湾风电场新建工程
施工质量验收及评定项目划分表
批准人：年月日审核人：年月日编制人：年月日
编制单位：东丹东电力建设有限公司锦州黑山龙湾风电场
新建工程施工项目部
编制说明
一、编制依据
1、中华人民共和国电力行业标准《110kV-1000kV变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183-2008。

2、辽宁电力勘测设计院提供的相关图纸。

二、说明
1、本工程施工项目共划分单位工程12个。

2、项目划分表中对建设单位、设计单位、勘测单位、监理及施工单位的验收项目进行了明确分工。

施工质量验收及评定范围划分表工程名称：35kV洛北线N30~N40抗冰抢险工程编号： SG03-001本表一式 2 份监理项目部存 1 份施工项目部存 1 份。

施工质量验收及评定范围划分表工程名称：35kV洛北线N30~N40抗冰抢险工程编号：SG03-002本表一式 2 份监理项目部存 1 份施工项目部存 1 份。

施工质量验收及评定范围划分表工程名称：35kV洛北线N30~N40抗冰抢险工程编号： SG03-003本表一式 2 份监理项目部存 1 份施工项目部存 1 份。

施工质量验收及评定范围划分表工程名称：35kV洛北线N30~N40抗冰抢险工程编号：SG03-004本表一式 2 份监理项目部存 1 份施工项目部存 1 份。

施工质量验收及评定范围划分表工程名称：35kV洛北线N30~N40抗冰抢险工程编号： SG03-005本表一式 2 份监理项目部存 1 份施工项目部存 1 份。

施工质量验收及评定范围划分表工程名称：35kV洛北线N30~N40抗冰抢险工程编号： SG03-006本表一式 2 份监理项目部存 1 份施工项目部存 1 份。

施工质量验收及评定范围划分表工程名称：35kV洛北线N30~N40抗冰抢险工程编号： SG03-007本表一式 2 份监理项目部存 1 份施工项目部存 1 份。

施工质量验收及评定范围划分表工程名称：35kV洛北线N30~N40抗冰抢险工程编号： SG03-008本表一式 2 份监理项目部存 1 份施工项目部存 1 份。

施工质量验收及评定范围划分表工程名称：35kV洛北线N30~N40抗冰抢险工程编号：SG03-009本表一式 2 份监理项目部存 1 份施工项目部存 1 份。

施工质量验收及评定范围划分表工程名称：35kV洛北线N30~N40抗冰抢险工程编号： SG03-010本表一式 2 份监理项目部存 1 份施工项目部存 1 份。

附录A: 单位工程资料核查表Q/CSG表8-1 架空线路工程资料核查表工程编号： Q/CSG表8-1Q/CSG表8-2 电缆线路工程资料核查表工程编号： Q/CSG表8-2Q/CSG表8-3 10kV开关站及10kV/变电站工程资料核查表工程编号： Q/CSG表8-3Q/CSG表8-4 箱式变电站工程资料核查表工程编号： Q/CSG表8-4Q/CSG表8-5 台架式变压器/低压台区工程资料核查表工程编号： Q/CSG表8-5Q/CSG表8-6 通信及配网自动化安装工程资料核查表工程编号： Q/CSG表8-6附录B: 单位工程质量验收与评定记录表Q/CSG表架空线路工程单位工程质量验收与评定记录表工程编号：备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。

Q/CSG表电缆线路工程单位工程质量验收与评定记录表工程编号：Q/CSG表备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。

Q/CSG表 10kV开关站及10kV/变电站工程单位工程质量验收与评定记录表工程编号： Q/CSG表备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。

新乐山牵引站—南天220kV输电线路新建工程施工质量验收及评定范围划分表四川嘉能佳电力集团有限责任公司二〇一二年九月目录一、工程概况..........................................- 3 -二、编制依据：........................................- 5 -三、目的：............................................- 5 -四、工程项目划分原则：................................- 5 -五、检验要求：........................................- 6 -六、工程质量检验项目划分表............................- 6 -七、施工质量检验项目划分表............................- 7 -一、工程概况1.工程概述本工程起于在建南天500kV变电站220kV出线间隔7#构架，止于在建220kV 新乐山牵引站出线间隔2#构架。

线路全长35.689km单回双分裂(其中6.209km 与牵引站—乐山东变线路同塔架设)，曲折系数为1.45。

导线采用LGJ-2×400/35型钢芯铝绞线，地线采用JLB20A-120型铝包钢绞线及OPGW-24B1-130型复合光缆。

共计新建铁塔101基，其中单回直线塔44基，单回转角塔34基，双回直线塔10基，双回转角塔13基。

本工程基础形式采用现浇钢筋混凝土斜柱式（LCZⅠ、LCZⅡ、LCJⅠ、LCJⅡ型）和掏挖式基础（T型）。

本工程全线位于乐山市市中区绵竹镇、青衣社区、杨湾镇、苏稽镇、平兴乡、夹江县甘江镇、峨眉山市桂花桥镇境内。

线路沿线地形为丘陵、低山及沟谷区，地面标高约385～495m。

沿线公路运输条件较好，可利用的公路主要有省道306线、乐峨公路、乐青公路等，以及沿线的乡村公路及机耕道。

大安丰收66kV输电线路新建工程施工质量验收及评定范围划分表白城城原电力工程有限责任公司工程项目部2012年10月01日编制：年月日审核：年月日批准：年月日编制说明一、本划分表的编制依据为：《110kV～500kV架空电力线施工质量及评定规程》（DL/T5168-2002）、《110～500kV 架空送电线路施工及验收规范》（GB/50233-2005）以及与本工程有关的招标文件及合同文件。

二、本划分表将本工程土建及电气安装各为一个子单位工程。

其中各子单位工程分为若干分部工程；每个分部工程分为若干个子分部工程；每个子分部项工程又分为若干个分项工程；每个分项工程中规定有若干个检查（检验）项目。

三、各单位在使用本表时应根据施工标段的具体情况增删分项工程、单元工程的个数，但必须按有关规定进行报批。

四、项目的质量要求和检查方法同《110kV～500kV架空电力线施工质量及评定规程》（DL/T5168-2002）、《110～500kV架空送电线路施工及验收规范》（GB/50233-2005）。

五、检查（检验）项目分类检查（检验）项目分为：关键项目、重要项目、一般项目与外观项目。

关键项目：指影响工程性能、强度、安全性和可靠性且不易修复和处理的项目。

重要项目：指影响工程结构及尺寸但可以修补和返工处理的项目。

一般项目：指一般不影响施工安装和运行安全的项目。

外观项目：指体现工艺水平、环境协调及美观的项目。

六、单元工程、分项工程、分部工程及单位工程均分为优良、合格与不合格三个等级。

具体为：1 单元工程1）优良级：——关键项目必须100%符合本规程的优良级标准；——重要项目、一般项目和外观项目必须100%达到本规程的合格级标准；——全部检查项目中有80%及以上达到优良级标准。

2）合格级：——关键项目、重要项目、外观项目检查中达到优良级标准者不及80%，但必须100%达到合格级标准；——一般项目中，如有一项未能达到本规程合格级规定，但不影响使用者，可评为合格级。
