R006压力式温度计检修作业指导书资料

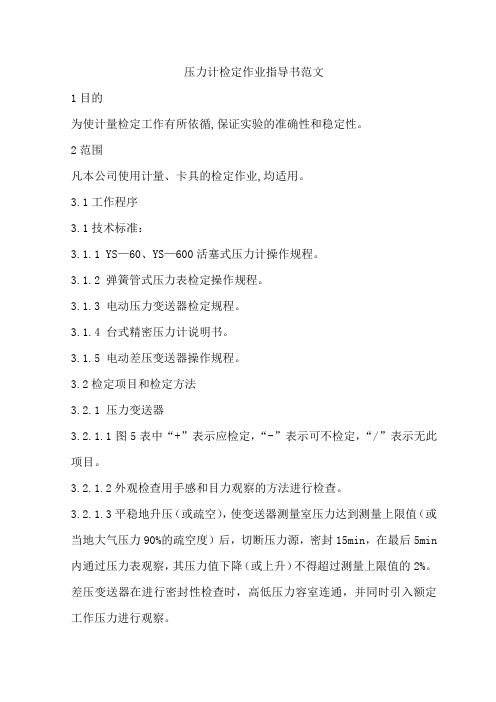

压力计检定作业指导书范文1目的为使计量检定工作有所依循,保证实验的准确性和稳定性。

2范围凡本公司使用计量、卡具的检定作业,均适用。

3.1工作程序3.1技术标准：3.1.1 YS—60、YS—600活塞式压力计操作规程。

3.1.2 弹簧管式压力表检定操作规程。

3.1.3 电动压力变送器检定规程。

3.1.4 台式精密压力计说明书。

3.1.5 电动差压变送器操作规程。

3.2检定项目和检定方法3.2.1 压力变送器3.2.1.1图5表中“+”表示应检定，“-”表示可不检定，“/”表示无此项目。

3.2.1.2外观检查用手感和目力观察的方法进行检查。

3.2.1.3平稳地升压（或疏空），使变送器测量室压力达到测量上限值（或当地大气压力90%的疏空度）后，切断压力源，密封15min，在最后5min 内通过压力表观察，其压力值下降（或上升）不得超过测量上限值的2%。

差压变送器在进行密封性检查时，高低压力容室连通，并同时引入额定工作压力进行观察。

3.2.1.4 基本误差的检定a)按图6的连接原则，将变送器按规定工作位置安放，并与压力标准器、图5输出负载及检测装置连接起来，并使导压管中充满传压介质。

6当传压介质为液体时，应使变送器取压口的几何中心与活塞式压力计的活塞下端面（或标准器取压口的几何中心）在同一水面上，高度差不大于下式的计算结果。

H=|a%|p m/20ρg 式中：h——允许的高度差,m;a——变送器准确度等级指数；p m——变送器输入量程,Pa；ρ——传压介质的密度，kg/m3;g——当地的重力加速度，m/s2.输出负载按制造厂规定选取，如规定值为两个以上的电阻值，则对直流电流输出的变送器应取最大值，对直流电压输出的变送器应取最小值。

b)电动变送器除制造厂另有规定外，一般需通电预热15min。

c)检定点应包括上、下限值（或其附近10%输入量程以内）在内不少于5 个点。

检定点应基本均匀地分布在整个测量范围上。

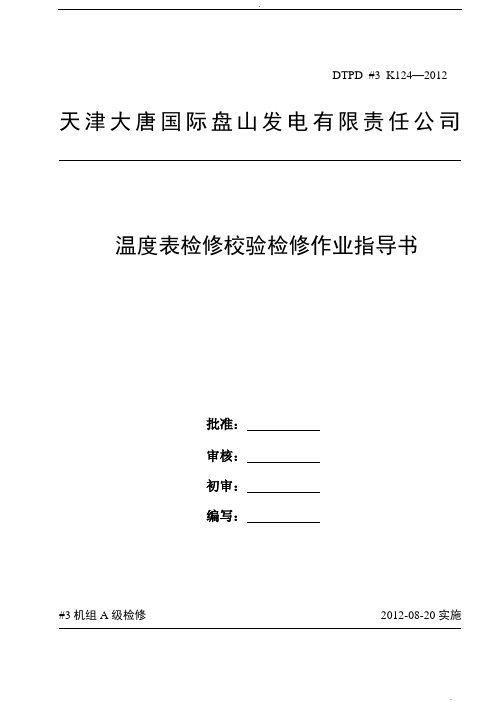

.DTPD #3 K124—2012 天津大唐国际盘山发电有限责任公司#3机组A级检修2012-08-20实施目次1 范围 (2)2 本指导书涉及的文件、技术资料和图纸 (2)3 安全措施及危险点分析 (2)4 备品备件准备 (2)5 现场准备及工具 (2)6 检修工序及质量标准 (3)7 检修记录 (4)温度表计检修校验作业指导书1 范围本作业指导书规定了3、4号机组就地温度表计涉及的技术资料和图纸、安全措施及危险点分析、修后目标、重点检查部位和易出缺陷类型、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于3、4号机组就地温度表计的检修和校验工作，检修范围包括3、4号机组所有就地温度表计。

2 本指导书涉及的文件、技术资料和图纸□DL/T 774-2004 火力发电厂热工自动化系统检修运行维护规程的五章。

□DL/T 838-2003 发电企业设备检修导则。

□技术监控管理文件大唐国际发电2004年10月。

□热工测量和控制仪表的安装第一章。

3 安全措施□严格执行工作票制度，工作票中所列安全措施齐全。

□严格执行《电业安全工作规程》中的有关部分。

□参加检修的人员进行安全教育和技术培训，达到上岗条件。

□工作负责人与参加检修工作人员详细检查安全措施执行情况。

□戴手套以免造成机械损伤、割伤等。

□检查工作环境，如当时环境不适合此项工作时应禁止工作。

□遵照三不伤害原则制定安全防范措施。

□避免系统未停运时进行拆卸工作。

□防止高空坠落，系好安全带。

□防止高空坠物，戴好安全帽。

□温度表计检修校验完毕安装后应保证密封严密，介质无泄漏。

□坚持“四不开工、五不结束”。

4 备品备件准备□温度表计5 现场准备及工具5.1 现场准备□现场具备拆装的安全条件。

□机组已经停止运行。

□生料带。

5.2 专用工具□活扳手、螺丝刀（一字和十字）、万用表、摇表、温度校验装置一套。

5.3 办理相关工作票□检查验证工作票上的安全措施完善，符合实际。

压力式温度计检定1、作业条件1.1 计量检定装置必须具备上级计量检定部门考核合格后颁发的《计量标准合格证书》，才能开展本项目的检定工作。

1.2 标准室温度20±5℃。

1.3 相对湿度≤85% 。

1.4 无外温度场影响1.5 工作人员规范着装。

3、作业人员要求作业人员2人，工作人员必须取得国家电力公司颁发的可以从事该项工作的《热工计量检定员证》。

4、安全注意事项及危险点控制4.1安全注意事项4.1.1工作班成员必须规范着装。

4.1.2检定装置的金属外壳应可靠接地，试验电源应使用有明显断开点。

4.1.3检定工作必须由两人作业，必须由一人操作，另一人作监护和核验。

监护和核验人由技术经验水平较高者担任。

4.1.4工作班人员之间应做好相互配合，在拉合试验电源开关和通电试验时应由操作人发出相应的口令。

4.1.5在取、放温度计时必须将检验装置的输出开关关闭。

4.1.6严格按照操作步骤操作，防止烫伤。

4.1.7按检定装置或被检压力式温度计说明书正确使用设备和仪器仪表。

5、作业方法及要求5.1 外观检查5.1.1观察该压力式温度计表盘上应标有：国际实用温标摄氏度的符号“℃”，制造厂名（或厂标），型号及出厂编号，准确度等级，制造年月。

电接点温度计还应在表盘或外壳上标明；接点额定功率，接点最高工作电压，交流或直流最大工作电流，接地端子的标志。

5.1.2温度计表头用的保护玻璃或其他透明材料应保持透明，不得有妨碍正确读数的缺陷或损伤。

5.1.3温度计各零部件应装配牢固，不得松动，不得有显著锈蚀和防腐层脱落现象。

5.1.4温度计表盘上的刻度、数字和其他标志应完整、清晰、准确。

指针应伸入标度尺最短分度线的1/4～1/3内，其指针尖端宽度不应超过标度尺最短分度线的宽度。

5.1.5温度计的指针与分度表盘平面间的距离应在1～3mm范围内。

5.1.6温度计应有封印装置。

在不损坏封印的情况下应不能触及到内部机件。

5.2 检定前的准备工作：5.2.1 温度计的表头应垂直安装；5.2.2 表头和温包之高度差应不大于1m；5.2.3 检定时温度计的温包必须全部浸没，引长管浸没不得小于1/3～2/3。

质量技术监督综合检测中心作业指导书（工作用玻璃液体温度计与双金属、压力式温度计）编号：标准负责人：受控情况:二0一八年元月一、目的是使温度计检定工作实施细则规范化；二、适用范围本细则适用于测量范围在（-20~+300）℃的工作用玻璃液体温度计、双金属温度计、压力是温度计的首次检定、后续检定和使用中检定；三、编写依据本细则依据JG130-2011《工作用玻璃液体温度计检定规程》、JJG310—2002《压力式温度计检定规程》、JJG226—2001《双金属温度计检定规程》;四、检定条件1、温度：（15～35）℃2、相对湿度:≤85RH%3、工作用玻璃液体温度计检定还应满足标准器及配套电测设备相应的环境要求，要满足防止水银外漏污染环境的条件;五、标准器及配套设备1、。

二等标准水银温度计、标准汞基温度计、标准铜-铜镍热电偶和二等标准铂电阻温度计（当选用最后二个标准器时,应选用0.02级低电势直流电位差计及配套设备）;2、酒精低温槽、恒温水槽、恒温油槽、高温槽、冰点槽、读数放大镜（5-10倍）、读数望远镜(放大倍数5倍以上,可调水平）、100V或500V的兆欧表、不住温度计钢直尺六、检定方法1、外观1.1工作用玻璃液体首次检定的温度计：以目力、放大镜、钢直尺观察温度计应符合JJG130-2011《工作用玻璃液体温度计检定规程》中6.1～6。

4的要求；后续检定的温度计应着重检查温度计感温饱和和其他部分有无损坏和裂痕等,感温液柱若有断节、气泡或在安全泡、毛细管壁等处留有液滴或挂色等现象，能修复者，经修复后才能检定。

1。

2压力式温度计用目力观察温度计应符合JJG310—2002《压力式温度计检定规程》中4。

1的规定，温度计在后续检定和使用中检验时允许有不影响使用和正确读数的缺陷。

用目力观察温度计应符合JJG226—2001《双金属温度计检定规程》中6。

1的规定，后续检定和使用中检验的温度计允许有不影响使用和正确读数的缺陷.2、绝缘电阻：2。

压力表检定作业指导书压力表检定作业指导书1范围本作业指导书规定了压力表得检定,适用于测量范围上限为(—0、1-10０0)MPa系列弹簧管式一般压力表、压力真空表与真空表得首次检定、后续检定与使用中检验.2 引用文献JJＧ52－—199９中华人民共与国国家计量检定规程(弹簧管式一般压力表、压力真空表与真空表）3检定条件３、１检定室内温度：2０±5℃3、２检定室内湿度：≤85％RH３、3环境压力：１个标准大气压，压力表应在此环境条件下至少静置2小时方可检定.4检定方法与技术要求4、1 外观检查4、1、1检查方法：用专用擦布擦试表面，保持表面清洁、无油污，目力观察待检表。

4、１、2表面上不应有碰伤、锈鉵或其她缺陷。

４、1、3表刻线与数字应清晰、均匀,不应有脱色现象。

４、１、４分度盘应有如下标志:制造厂名或商标；产品名称；出厂编号；计量单位与数字、计量器具制造许可证标志与编号;真空表应有（－）号或“负”字；准确度等级。

４、１、5分度盘应平整光洁，各标志清晰可辨。

4、1、６指针指示端应能覆盖最短分度线长度得１／3-－—2／3.４、1、7指针指示端得宽度不大于分度线得宽度。

4、2检定用工作介质：测量上限（0、２5—60）MPa得压力表,工作介质为45号变压器油。

氧气表、乙炔表工作介质为纯净水。

4、3氧气表、乙炔表得无油脂检查：为了保证安全，在示值检定前、后应进行无油脂检查。

检查方法就是:将纯净得温开水注入弹簧管内，经过摇晃，将水甩入盛有清水得器具内,如水面上没有彩色得油影，则认为没有油脂4、4示值误差、回程误差与轻敲位移得检定:按JJG 5２——199９中华人民共与国国家计量检定规程（弹簧管式一般压力表、压力真空表与真空表）执行。

４、5检定时要认真填写好检定记录与检定证书.不合格得压力表填写好检定结果通知书.4、６检定结束后,搞好仪器、仪表及工作台面得卫生。

5 检定结果得处理5、１根据检定情况,每检定一个数据随时填写在“检定记录”中,记录应清洁、数据准确、无涂改,确因笔误需更改时,应按规定执行。

压力式﹑双金属温度计校验作业指导书
编号：
1 目的
校验压力式温度计﹑双金属温度计的各项技术指示是否符合《国家计量检定规程》JJG310-83﹑JJG226-89要求。

2 适用范围
测量范围为-80~+600℃的圆形标尺压力式﹑双金属式温度计及附加机械电接点装置的温度计。

3工作程序
3.1请送检单位填写委托检验单，写明送检仪表的名称和数量等，送检人与接收人签字，然后填写收发记录。

工程中的仪表只写收发记录，不写委托检验单。

3.2外观检查。

准备所用的仪器设备和工具。

3.3将被检温度计和标准仪器的感温元件按要求浸入介质中。

3.4 在正反两个行程上分别向上限或下限方向逐点进行校验，在各点正确读取并记录标准仪器和被检温度计的读数。

上、下限只进行单行程校验。

3.5 计算基本误差和回程误差。

3.6电接点温度计应校验接点动作误差和切换差。

3.7填写报告，保留原始报告，复制一份给送检单位。

编制：审核：。

压力表检定作业指导书1.目的指导和规范检定人员正确地从事压力(真空)表的检定、修理工作。

2.适用范围适用于本计量室检定人员在其岗位上从事的压力(真空)表的检定、修理工作。

3.人员要求该项操作人员应是具有高中及以上文化程度, ,取得"一般压力表"计量检定员证书的计量检定人员。

4.工装量具应配备不小于被检压力表测量范围的0.4级弹簧管式精密压力表和真空表一套或二套做为标准表,和压力校验器(包括油水分离器)、真空校验器等配套设备，以及检定修理所需的起针器、螺丝刀、剪刀、铅封钳和铅封、汽油、药棉等工具用品。

5.操作程序5.1 准备工作5.1.1 根据被检表量程选取同量程标准表和大于其量程的校验器,检查标准表标签是否在有效期内。

5.1.2 将标准表和被检表装在校验仪上,被检表若是氧气、乙炔等禁油表，则应安装在与油水分离器连接的禁油接头上，检查和调整校验器，排除油路中的空气，使各部位作用良好。

5.1.3 观察检定室温、湿度表，看温、湿度是否达到检定规程要求，即温度(20±5)℃,相对湿度≤85%,否则,应进行调控使其符合要求。

温、湿度实测值应填入"压力表检定记录"。

5.2 检定、修理5.2.1 外观检查：用目力观测其外形、标志、读数部分、表盘内容等应符合检定规程中(4.1)的要求,并在"压力表检定记录"上记录检查结果。

5.2.2 零位检查: 用目力观测,对带有和没有止销的压力表均应符合检定规程中(4.2)的要求,并在"压力表检定记录"上记录检查结果。

5.2.3 示值误差、回程误差和轻敲位移的检定：5.2.3.1 对压力表示值检定按标有数字的分度线依次(升压或降压)进行。

5.2.3.2 检定时,逐渐平稳地升压(或降压),至标准标指针指准相应分度线时,读取被检表示值。

然后轻敲被检表表壳，再读数，记录轻敲后示值和轻敲位移（轻敲前后示值之差）。

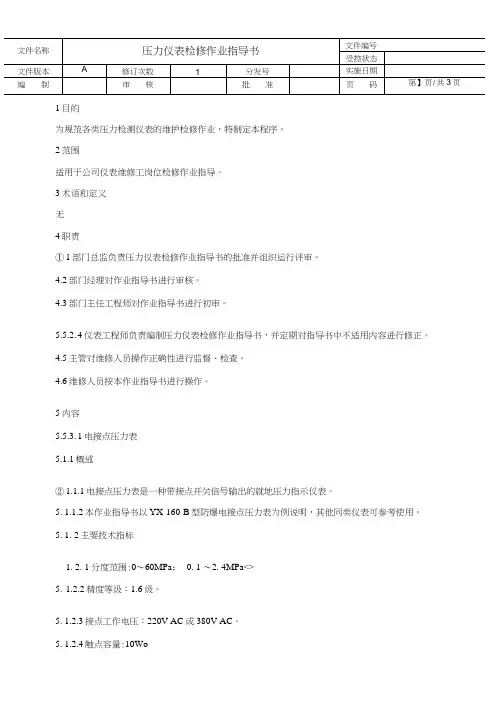

1目的为规范各类压力检测仪表的维护检修作业，特制定本程序。

2范围适用于公司仪表维修工岗位检修作业指导。

3术语和定义无4职责①1部门总监负责压力仪表检修作业指导书的批准并组织运行评审。

4.2部门经理对作业指导书进行审核。

4.3部门主任工程师对作业指导书进行初审。

5.5.2.4仪表工程师负责编制压力仪表检修作业指导书，并定期对指导书中不适用内容进行修正。

4.5主管对维修人员操作正确性进行监督、检查。

4.6维修人员按本作业指导书进行操作。

5内容5.5.3.1电接点压力表5.1.1概述②1.1.1电接点压力表是一种带接点开关信号输出的就地压力指示仪表。

5. 1.1.2本作业指导书以YX-160-B型防爆电接点压力表为例说明，其他同类仪表可参考使用。

5. 1. 2主要技术指标1. 2. 1 分度范围:0〜60MPa； -0. 1 〜2. 4MPa<>5.1.2.2精度等级：1.6级。

5. 1.2.3接点工作电压：220V AC或380V AC。

5. 1.2.4触点容量:10Wo5. 1.2.5使用环境：温度-10〜60°C,相对湿度小于80%。

5. 1.2.6工作条件：爆炸性混合物应符合仪表防爆要求，振动和被测介质如急剧脉动对仪表接点的可靠动作的影响应在允许的范围内。

5. 1.2.7不灵敏度：小于全量程的0.5%。

5. 1.3检查校验5.1. 3.1检查校验用的标准仪器应符合本作业指导书总纲屮规定的要求。

5. 1.3.2检查项目1）外观检查①检查压力表的各部件装配是否牢固，不得有影响测量性能的锈蚀、裂纹、孔洞等缺陷。

②检查铭牌标志、检定合格证及铅封是否齐全完好。

2）零位示值检查有零值限止钉的压力表，其指针应紧靠在限止钉上。

无零值限止钉的压力表，其指针须在零值分度线上。

3）示值检查ȀȀȀȀȀȀȀȀȀȀȀȀȀ力表指针的移动，在全分度范围内应平稳，不得有跳动或卡住现象。

ȀȀȀȀȀȀȀȀȀȀȀȀȀ力表在轻敲表壳后，其指针值变动量不得超过最大允许基本误差的％。
