焊接作业指导书一、引言焊接作业是一项常见的金属加工工艺，用于将两个或者多个金属材料通过熔化并冷却后形成坚固连接。
本指导书旨在提供焊接作业的详细步骤和操作要求，确保焊接作业的质量和安全。
二、材料和设备准备1. 焊接材料：根据焊接对象的材料和要求，选择合适的焊丝、焊条或者焊剂。
2. 焊接设备：包括焊接机、焊枪、电源、焊接面具、手套等。
3. 焊接辅助工具：如钳子、锤子、刷子等。
4. 安全设备：包括防护眼镜、防护服、防护鞋等。
三、焊接准备1. 清洁焊接表面：使用钳子、刷子等工具将焊接表面的杂质、油脂等清除干净。
2. 确保电源连接：检查焊接机和电源的连接是否坚固，电源是否正常。
3. 调整焊接参数：根据焊接材料和要求，调整焊接机的电流、电压和速度等参数。
四、焊接操作步骤1. 安全措施：佩戴防护眼镜、防护服、防护鞋等安全设备，确保自身安全。
2. 焊接位置：将焊接对象放置在焊接台上，并固定好。
3. 焊接位置调整：根据焊接对象的形状和位置，调整焊枪的角度和位置，确保焊接方便和准确。
4. 焊接开始：将焊枪对准焊接位置，按下电源开关，开始焊接。
5. 焊接过程控制：控制焊接速度、焊接电流和电压等参数，确保焊接均匀和稳定。
6. 焊接结束：焊接到指定位置后，松开电源开关，结束焊接。
7. 检查焊缝：焊接结束后，检查焊缝的质量和外观，确保无明显缺陷。
8. 清理焊接区域：将焊接区域的残渣、焊渣等清理干净，确保焊接区域整洁。
五、质量控制和安全注意事项1. 质量控制：焊接过程中，要注意焊接速度、电流和电压的控制，确保焊接质量达到要求。
2. 安全注意事项：a. 佩戴好安全设备，确保自身安全。
b. 避免焊接过程中的明火、易燃物品等，防止火灾事故。
c. 避免焊接过程中产生的有害气体，确保通风良好。
d. 焊接结束后，及时清理焊接区域，防止意外发生。
六、常见问题及解决方法1. 焊接不坚固：可能是焊接参数不正确，调整焊接参数。
2. 焊接过热：可能是焊接速度过快，减慢焊接速度。
焊接作业指导书1. 简介本指导书旨在为焊接作业提供指导和规范，确保焊接作业的安全和质量。
2. 焊接前准备在进行焊接作业之前，需要进行以下准备工作：- 确保焊接设备及工具完好无损；- 检查焊接材料的质量和规格；- 对焊接区域进行清洁和防护措施，确保无杂质和危险物。
3. 焊接操作步骤按照以下步骤进行焊接操作：1. 打磨和清洁焊接区域，确保无锈蚀和污染物。
2. 通过预热和预处理焊接材料，提高焊接质量和连接强度。
3. 使用适当的焊接电流和电压进行焊接，确保焊缝的牢固性和均匀性。
4. 控制焊接速度和温度，避免产生焊接缺陷和变形。
5. 完成焊接后，对焊缝进行打磨和清洁，确保焊缝的光滑和无污染。
6. 进行焊缝的质量检验和评估，确保达到相关标准和要求。
4. 安全注意事项进行焊接作业时，需要注意以下安全事项：- 穿戴符合安全要求的焊接防护服和个人防护装备；- 确保焊接区域通风良好，避免吸入有害气体和烟尘；- 使用合适的焊接屏蔽和防护措施，避免火花伤害和电击；- 注意操作规范，避免误伤他人和损坏设备。
5. 维护和保养为确保焊接设备的正常使用和延长使用寿命，需要进行定期的维护和保养工作：- 清洁和润滑焊接设备的各个部件；- 检查焊接电源和线路的连接及绝缘情况；- 定期校准焊接设备的参数和功能。
6. 参考资料- 相关焊接工艺规范和标准；- 焊接设备的使用说明书；- 焊接材料的质量证明和规格书。
以上是焊接作业的指导书内容，旨在提供焊接作业的基本步骤和注意事项。
希望能对焊接作业有所帮助。

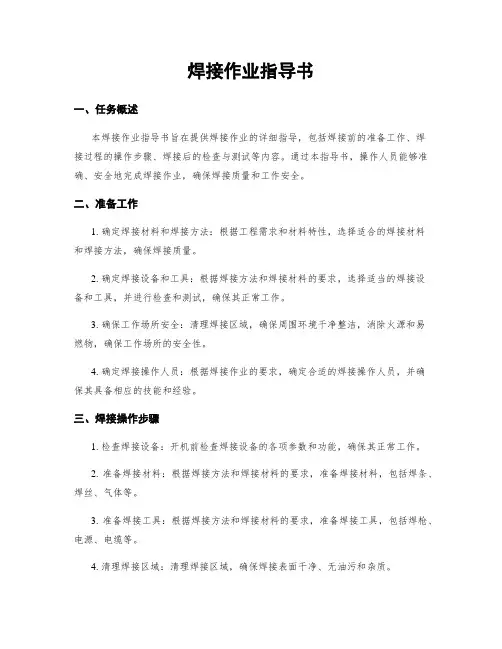

焊接作业指导书一、任务概述本焊接作业指导书旨在提供焊接作业的详细指导，包括焊接前的准备工作、焊接过程的操作步骤、焊接后的检查与测试等内容。
通过本指导书，操作人员能够准确、安全地完成焊接作业，确保焊接质量和工作安全。
二、准备工作1. 确定焊接材料和焊接方法：根据工程需求和材料特性，选择适合的焊接材料和焊接方法，确保焊接质量。
2. 确定焊接设备和工具：根据焊接方法和焊接材料的要求，选择适当的焊接设备和工具，并进行检查和测试，确保其正常工作。
3. 确保工作场所安全：清理焊接区域，确保周围环境干净整洁，消除火源和易燃物，确保工作场所的安全性。
4. 确定焊接操作人员：根据焊接作业的要求，确定合适的焊接操作人员，并确保其具备相应的技能和经验。
三、焊接操作步骤1. 检查焊接设备：开机前检查焊接设备的各项参数和功能，确保其正常工作。
2. 准备焊接材料：根据焊接方法和焊接材料的要求，准备焊接材料，包括焊条、焊丝、气体等。
3. 准备焊接工具：根据焊接方法和焊接材料的要求，准备焊接工具，包括焊枪、电源、电缆等。
4. 清理焊接区域：清理焊接区域，确保焊接表面干净、无油污和杂质。
5. 调整焊接参数：根据焊接材料和焊接方法的要求，调整焊接参数，包括电流、电压、速度等。
6. 开始焊接：按照焊接方法的要求，进行焊接操作，保持稳定的焊接速度和均匀的焊接质量。
7. 定期检查焊接质量：在焊接过程中，定期检查焊接质量，确保焊缝的牢固性和均匀性。
8. 完成焊接作业：完成焊接作业后，关闭焊接设备，清理焊接区域，确保工作场所的整洁和安全。
四、焊接后的检查与测试1. 目视检查：对焊接后的焊缝进行目视检查，检查焊缝的牢固性、均匀性和表面质量。
2. 焊缝检测：根据焊接方法和焊接材料的要求，进行焊缝的无损检测，确保焊缝的质量。
3. 力学性能测试：对焊接后的焊缝进行力学性能测试，包括拉伸强度、冲击韧性等指标的测试。
4. 金相显微镜检查：对焊接后的焊缝进行金相显微镜检查，观察焊缝的组织结构和相变情况。

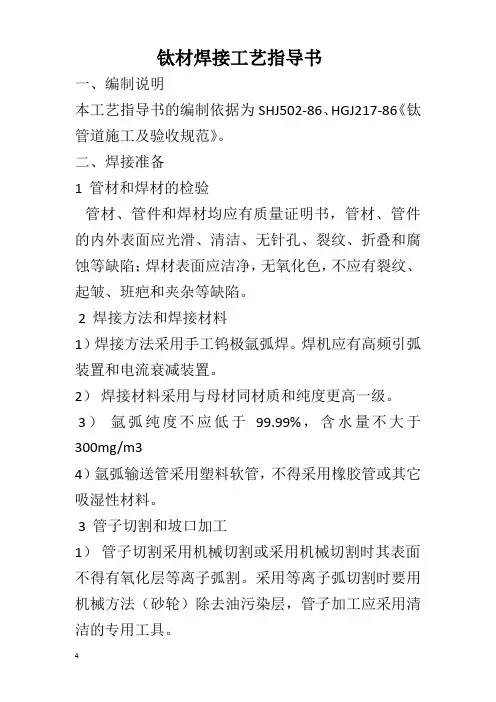

钛材焊接工艺指导书一、编制说明本工艺指导书的编制依据为SHJ502-86、HGJ217-86《钛管道施工及验收规范》。
二、焊接准备1 管材和焊材的检验管材、管件和焊材均应有质量证明书，管材、管件的内外表面应光滑、清洁、无针孔、裂纹、折叠和腐蚀等缺陷；焊材表面应洁净，无氧化色，不应有裂纹、起皱、班疤和夹杂等缺陷。
2 焊接方法和焊接材料1）焊接方法采用手工钨极氩弧焊。
焊机应有高频引弧装置和电流衰减装置。
2）焊接材料采用与母材同材质和纯度更高一级。
3）氩弧纯度不应低于99.99%，含水量不大于300mg/m34）氩弧输送管采用塑料软管，不得采用橡胶管或其它吸湿性材料。
3 管子切割和坡口加工1）管子切割采用机械切割或采用机械切割时其表面不得有氧化层等离子弧割。
采用等离子弧切割时要用机械方法（砂轮）除去油污染层，管子加工应采用清洁的专用工具。
2）坡口形式为Ⅰ型。
3）管子切口及坡口表面应平整，不得有裂纹、重皮，并清除毛刺、凸凹、缩口、熔渣及氧化物等。
切口平面最大倾斜度偏差不得超过2.5mm。
4 坡口及焊丝的清理1）坡口及其两侧各25mm以内外表面清除油污后，用细锉或奥氏体不锈钢丝刷等方法清除其氧化膜、毛刺等缺陷。
清洁采用清洁的专用工具。
2）经机械清理后的表面，焊前使用不含硫的丙酮或乙醇进行脱脂处理。
脱脂严禁使用氧化物容剂，并避免将棉质纤维附于坡口表面。
3）焊丝的清理方法与母材焊口相同。
5 焊口组对1）焊口组对间隙0~1mm。
2）管子组对应做到内壁平齐，对口挡边量不得超过0.2mm。
3）定位焊采用与正式焊接相同的焊接材料和焊接工艺，其焊缝长度一般为10mm左右，高度不超过1.3mm。
4）定位焊缝不得有裂纹、气孔、夹渣及氧化变色等缺陷，发现缺陷应及时清除。
三焊接工艺1焊接位置采用转动平焊。
2 焊接作业均应在氩气保护下进行；采用焊炬喷嘴保护熔池；焊炬拖罩保护热态焊缝；管内充氩保护焊缝及近缝区的内表面。
3 焊炬喷出的氩气应保护稳定层流，管内应在`焊前提前充氩气、排净空气，并保护微弱正压和呈流动状态。
焊接作业指导书一、引言焊接是一种常用的金属加工技术，广泛应用于制造业和建筑业等领域。
准确的焊接作业是确保焊接质量、提高生产效率的关键。
本指导书旨在提供焊接作业的基本原则和步骤，以帮助操作人员进行安全、高效的焊接作业。
二、安全措施1. 穿戴个人防护装备，包括焊接面罩、焊接手套、防护眼镜等。
2. 确保焊接区域通风良好，防止有害气体聚集。
3. 切勿将易燃物放置在焊接区域附近，以防止火灾发生。
4. 检查焊接设备和电源线路，确保其良好工作状态。
5. 确定焊接材料的正确选择，以及焊接工艺的合理设置。
三、焊接准备1. 清理焊接区域，确保没有油脂、灰尘等污染物。
2. 对于焊接材料，通过清洁、打磨等方法，确保焊接表面的光洁度。
3. 根据工作要求，选择适当的焊接电流和电压。
4. 预热焊接材料，以提高焊接接头的质量和可靠性。
5. 配备必要的焊接工具和辅助设备，如焊接夹具、万用表等。
四、焊接操作步骤1. 将焊接电源开关设置为关闭状态。
2. 将焊接电源插头插入电源插座，并保证接触良好。
3. 打开焊接电源开关，进行设备预热操作。
4. 检查焊接电流和电压是否符合工作要求。
5. 选择适当的焊接电极、焊丝，根据工作要求进行装配。
6. 通过进一步调整焊接电流和电压，确保焊接设备工作稳定。
7. 进行焊接前的试焊，检查焊接设备和工艺是否正常。
8. 开始正式焊接，保持焊接速度稳定，焊接接头均匀。
9. 焊接完成后，将焊接电源开关设置为关闭状态。
10. 对焊接接头进行检验，确保焊缝无裂纹、缺陷等问题。
五、常见问题及解决方法1. 焊接接头出现裂纹：可能是焊接温度过高或焊接速度过快，应适当降低焊接温度或减慢焊接速度。
2. 焊接时产生过多的飞溅：可能是焊接电源设置不当或焊接电极质量差，应重新调整焊接电流和电压，并更换优质的焊接电极。
3. 焊接接头强度不符合要求：可能是焊接材料选择不当或焊接工艺设置错误，应重新选择适当的焊接材料并合理设置焊接工艺。

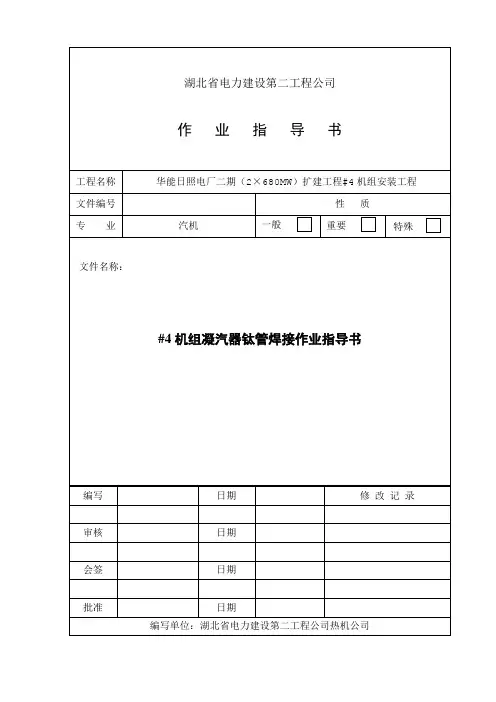

目录1、编制依据22、作业任务23、作业准备和作业环境条件34、作业程序85、作业方法及工艺要求86、质量标准147、职业安全健康与环境管理151、编制依据1.1 《N-33500凝汽器说明书》东方汽轮机厂1.2 《凝汽器设备图纸》东方汽轮机厂1.3 《钛材管板焊接技术规格》（SD339—89，能源部89版）1.4 《火力发电厂凝汽器选材导则》(SD116,能源部84）1.5 《锅炉压力容器压力管道焊工技术考核规程》（劳动部2002版）1.6 《焊工技术考核规程》（DL/T679-1999）1.7 焊接工艺评定（第6分册B195）1.8 《电力建设工程施工技术管理导则》国家电网工[2003]153号1.9 《电力建设安全施工管理规定》国家电网2[2003]153号1.10 《电力建设安全工作规程》（DL5009.1-2002）1.11 《国家电网公司电力建设安全健康与环境管理工作规定》国家电网工[2003]168号2、作业任务2.1 工程概况华能日照电厂2×680MW发电机组工程凝汽器系双壳体、单流程、双背压表面式凝汽器。
是由两个喉部、两个壳体（包括热井、水室，回热管系），循环水连通管，汽轮机排汽缸与凝汽器连接所采用的不锈钢波形膨胀节，底部的滑动、固定支座等组成的全焊结构。
凝汽器壳体分为低压侧（LP侧）壳体和高压侧（HP侧）壳体，每个壳体四周都由20mm厚的钢板以及端管板组件拼焊而成。
每个壳体内有四组管束（管束内管孔为三角形排列），在每组管束下部均设有空冷区。
主凝结区顶部外围和部分空冷区的管子采用φ28×0.7/ASTM B338Gr.2的钛管，主凝结区中的管子采用φ28×0.5/ASTM B338Gr.2的钛管。
端管板为钛复合板。
冷却管的两端采用胀接+焊接的方式固定在端管板上，端管板组件与壳体采用焊接形式构成一整体，中间管板通过支撑杆与壳体侧板及底板相焊。
在壳体内还设置了一些集水板和挡汽板，靠近两端管板处，还设置有取样水槽等，以便在运行中检测冷却管与端管板之间的密封性。

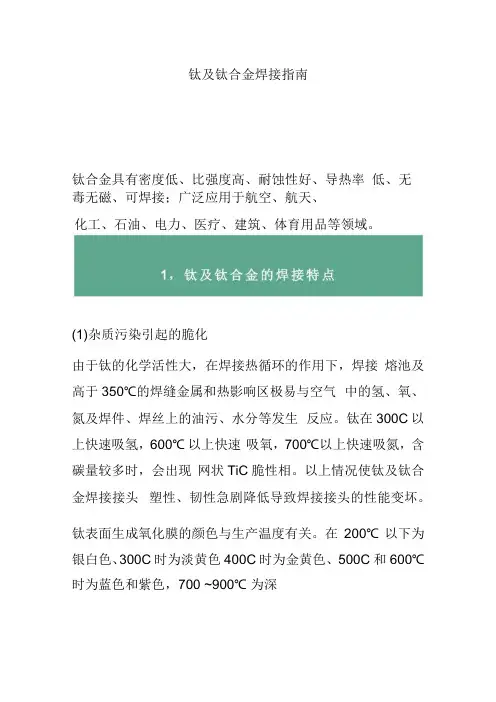

钛及钛合金焊接指南钛合金具有密度低、比强度高、耐蚀性好、导热率低、无毒无磁、可焊接；广泛应用于航空、航天、化工、石油、电力、医疗、建筑、体育用品等领域。
(1)杂质污染引起的脆化由于钛的化学活性大，在焊接热循环的作用下，焊接熔池及高于350℃的焊缝金属和热影响区极易与空气中的氢、氧、氮及焊件、焊丝上的油污、水分等发生反应。
钛在300C以上快速吸氢，600℃以上快速吸氧，700℃以上快速吸氮，含碳量较多时，会出现网状TiC脆性相。
以上情况使钛及钛合金焊接接头塑性、韧性急剧降低导致焊接接头的性能变坏。
钛表面生成氧化膜的颜色与生产温度有关。
在200℃以下为银白色、300C时为淡黄色400C时为金黄色、500C和600℃时为蓝色和紫色，700 ~900℃为深浅不同的灰色。
可根据表面生成氧化膜的颜色来判断焊接过程未保护区的温度。
(2)焊接相变引起的性能变坏有两种同素异构的晶体结构，882C以上到熔点为体心立方晶格，叫β钛，882C以下为密排六方晶格，叫αo容器用钛中含β稳定元素很少，都是a铁合金。
这些钛在焊接高温下，焊缝及部分热影响区为β晶格，有晶粒急剧长大的倾向。
钛又具有熔点高、比热容大、热导率低等特性，因此焊接时高温停留时间较长约为钢的3~4倍，高温热影响区较宽，使焊缝和高温热影响区的β晶粒长大明显，会使焊接接头的塑性下降较多，因而钛焊接时，通常应采用较小的焊接热输入和较快的冷却速度以减少高温停留时间，减少晶粒长大的程度，缩小高温热影响区，减少塑性下降的影响。
(3)焊接区需采用惰性气体保护在高温下和空气中氧的亲和力非常强，在200℃以上的区域必须采用惰性气体保护，以避免氧化。
钛的弹性模量仅为碳钢的一半，在同样的焊接应力下，钛的焊接变形量会比碳钢大1倍。
因此焊接钛时，一般应用垫板及压板压紧工件，以减小焊接变形量。
(5)易产生气孔气孔是钦焊缝中常见的缺陷。
钛焊接中产生的气孔主要是氢气孔，也有CO气体形成的气孔。
焊接作业指导书及工艺一、焊接作业指导书1. 前置条件在进行焊接之前，需要做好以下几个准备工作，确保焊接作业的顺利进行：（1）在进行焊接之前，要根据要求对工件进行打磨和清洁，确保焊接部位没有油脂、氧化层、铁锈、水分等杂质。
（2）根据工件的种类和所要实现的要求，选择合适的焊接材料和设备。
同时根据焊接材料和设备的规格选取合适的电流、电压等参数。
（3）选好适合的焊接位置，安装好必要的夹具和辅助设备，确保焊接位置和高度的准确度。
（4）在进行焊接之前，要确保焊工已经按照相关规定做好了安全防护措施，包括佩戴好个人防护具、防火、防电击等措施。
2. 焊接操作流程在进行焊接操作时，应该按照以下步骤进行：（1）准备工件，清洁好焊接部位，然后将焊件放在所选的焊接位置上，并做好夹具和辅助设备的安装工作。
（2）按照要求调节好焊接设备的电压、电流等参数，连接好焊接电极。
（3）开始进行焊接操作，操作时要保持焊点的稳定，并均匀地沿着要焊接的轮廓进行焊接。
（4）在焊接过程中，要时刻注意电极头和焊件的间隙和距离，保持一定的距离。
（5）焊接完毕后，要及时关掉设备，将焊接电极从设备上取下，并仔细检查焊接效果是否符合要求。
（6）对于未达到要求的焊接效果，要及时进行修补或重新焊接。
3. 焊接操作注意事项（1）对于不同材料的焊接，需要选择合适的焊接方法和材料。
（2）在焊接过程中，要严格遵守相应的安全操作规定，注意个人防护措施，不得进行违规操作。
（3）焊接设备必须使用有效的接地线，确保操作安全。
（4）焊接作业要在光线充足的地方进行，以防止误操作。
（5）焊接设备和电极要经常保持清洁和维护，及时检查设备和电路的状态，避免故障和事故的发生。
4. 焊接质量控制在焊接过程中，需要进行质量控制，如下：（1）焊接员应严格按照要求进行操作，保证焊接的准确度和稳定性。
（2）对于已完成的焊接，要及时进行光学检查，确定焊接缺陷的位置，类型和数量。
（3）针对不同缺陷类型，采用合适的修复措施进行处理，最终达到完美的焊接效果。
焊接作业指导书一、任务描述本文档旨在为焊接作业提供详细的指导和操作流程，确保焊接作业的安全性、质量和效率。
二、背景信息焊接是一种常见的金属连接工艺，广泛应用于创造业和建造行业。
正确的焊接操作可以确保焊接接头的坚固性和密封性，避免浮现焊接缺陷和安全隐患。
三、操作准备1. 确保焊接设备和工具的完好性和正常工作状态。
2. 准备所需的焊接材料，包括焊条、焊丝、焊剂等。
3. 检查焊接工作区域的环境安全性，确保没有易燃、易爆等危（wei）险物品。
四、操作步骤1. 确定焊接接头的位置和方式，并进行标记。
2. 清洁焊接接头的表面，去除油污、氧化物等杂质。
3. 根据焊接材料的要求，选择合适的焊接电流和电压。
4. 将焊条或者焊丝与焊接工具连接，并调整焊接电流和电压。
5. 开始焊接，保持焊接工具与焊接接头的适当距离，控制焊接速度和角度。
6. 焊接完成后，检查焊接接头的质量，包括焊缝的坚固性和密封性。
7. 如有需要，进行焊接接头的后续处理，如打磨、清洁等。
五、操作注意事项1. 在进行焊接作业前，必须戴上防护眼镜、手套等个人防护装备。
2. 确保焊接区域通风良好，避免吸入有害气体。
3. 在焊接作业过程中，保持专注和稳定的姿式，避免不必要的挪移和干扰。
4. 遵循焊接材料的使用说明，避免超过其额定电流和电压范围。
5. 注意焊接工具的热量，避免烫伤和火灾风险。
六、常见问题解决1. 焊接接头浮现裂纹：可能是焊接速度过快或者焊接温度过高，应适当调整焊接速度和角度。
2. 焊接接头浮现气孔：可能是焊接材料中含有水分或者氧化物，应更换干燥的焊接材料。
3. 焊接接头不坚固：可能是焊接接头表面未清洁干净或者焊接速度过快，应重新清洁焊接接头并调整焊接速度。
4. 焊接接头浮现焊渣：可能是焊接材料的选择不当或者焊接工具的使用不正确，应更换合适的焊接材料并调整焊接工具。
七、安全措施1. 在进行焊接作业前，必须接受相关的安全培训和指导。
2. 确保焊接设备和工具的维护保养工作得到及时、有效的执行。
焊接作业指导书1. 引言焊接是一种常见的金属连接方法，广泛应用于各个行业。
为了确保焊接作业的质量和安全，制定本指导书，以提供详细的焊接作业流程和注意事项。
2. 焊接作业准备2.1 材料准备根据焊接要求，准备所需的金属材料、焊接材料、电极和辅助工具等。
确保材料的质量和规格符合要求。
2.2 设备准备检查焊接设备的工作状态，包括焊接机、电源、气体供应等。
确保设备正常运行，并进行必要的维护和保养。
2.3 环境准备选择适宜的焊接环境，确保通风良好，避免有害气体的积聚。
清理焊接区域，确保没有杂物和易燃物。
3. 焊接作业流程3.1 准备工作戴上适当的个人防护装备，如焊接面罩、手套、防护服等。
确保焊接区域的安全。
3.2 清洁和预处理清洁焊接区域，去除油污、氧化物和杂质等。
根据需要，进行表面处理，如打磨、除锈等。
3.3 焊接位置和夹具根据焊接要求，确定焊接位置和夹具。
确保工件的固定和稳定，以保证焊接质量。
3.4 焊接工艺参数设置根据焊接材料和工件的特性，设置合适的焊接工艺参数，如焊接电流、电压、焊接速度等。
3.5 焊接操作根据焊接工艺要求，采用适当的焊接方法，如手工电弧焊、气体保护焊等。
控制焊接速度和焊接角度，确保焊缝的质量。
3.6 焊后处理焊接完成后，进行必要的焊后处理，如清理焊渣、修整焊缝等。
检查焊缝的质量，确保符合要求。
4. 焊接作业注意事项4.1 安全注意事项在进行焊接作业时，必须遵守相关的安全规定和操作规程。
确保焊接区域的安全，防止火灾和意外事故的发生。
4.2 个人防护戴上适当的个人防护装备，如焊接面罩、手套、防护服等。
避免直接暴露在焊接光弧和有害气体中，保护眼睛、皮肤和呼吸系统。
4.3 环境保护焊接过程中产生的烟尘和有害气体对环境和人体健康有害。
确保焊接区域通风良好，使用适当的排风设备和防护措施。
4.4 焊接设备使用使用焊接设备时，必须熟悉设备的操作方法和安全注意事项。
确保设备正常运行，定期进行维护和检修。
钛/钢(TA2/Q235B)复合板焊接作业指导书目录1 主题内容及适用范围1.1 主题内容1.2 适用范围2 书引用文件3 材料3.1 钛/钢（TA2/Q235B）复合板3.2 钛(TA2)盖条3.3 焊接材料4 焊工5 焊接方法与设备6 焊接工艺评定7 焊前准备7.1 下料7.2 坡口制备7.3 焊前清理、准备8 焊接8.1 焊接工艺参数8.2 技术要求9 质量检验9.1 检验人员9.2 检验项目10 焊接缺陷返修11 焊接环境12 安全防护1主题内容及适用范围1.1 主题内容本焊接施工指导书规定了电厂用TA2/Q235B复合板焊接时，对材料、焊工、焊前准备、焊接工艺、焊接质量检验以及焊接过程中焊接缺陷返修等的技术条件，作为钛/钢(TA2/Q235B)复合板现场施工作业指导书。
1.2 适用范围适用于电厂烟囱用钛/钢（TA2/Q235B）复合板，即以钛（TA2）为复层，以低碳结构钢（Q235B）为基层的钛/钢（TA2/Q235B）复合板的焊接。
凡本指导书涉及的内容，如与设计图纸、技术协议不相符合处，均应首先满足设计要求；凡本书未涉及的内容，则以相应的国家标准、设计图纸和技术说明为准。
2 书引用文件《钢结构工程施工质量验收规范》GB50205-2001《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-1989《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88《钢结构焊接技术规程》JGJ81-2002《电力建设施工质量验收及评定规程》（土建工程）DL/T5210.1-2005《钛及钛合金复合钢板焊接技术要求》GB/T13149-91《钛制焊接容器》JB/T4745-2002《钛-钢复合板》GB8547-20063 材料本指导书中所有材料应符合设计施工图、技术要求的规定，且都必须有合法有效的材料质量证明书。
3.1 钛-钢（TA2/Q235B）复合板钛-钢（TA2/Q235B）复合板应符合GB/T8547-2006《钛-钢复合板》的规定及订货合同中技术协议的要求，其尺寸规格、坡口形式及刨边尺寸以设计图纸、技术要求和订货合同为准。
3.2 钛盖条钛盖条施工应符合GB/T13149－91的要求。
3.3 焊接材料3.3.1 钛焊丝复层钛板（TA2）用焊丝应符合GB/T3623－2007的规定，采用JB/T4745-2002《钛制焊接容器》附录D中相应的焊丝STA2R。
3.3.2 氩气焊接用的氩气纯度不应低于99.99％，且符合规范要求，当瓶装氩气的压力低于2MPa时不得使用。
氩气纯度低于标准要求时，过量的氧、氢、氮会被熔化的焊缝金属吸收，致使焊缝变脆；过量的气体会使焊缝产生气孔；另外，氩气中杂质会降低焊缝拉断长度。
3.3.3 钨电极非熔化极氩弧焊（TIG）采用铈钨电极，其质量应符合GB/T4191《惰性气体保护焊和等离子焊接、切割用铈钨电极》的规定。
4 焊工钛和钢熔焊的焊缝会产生脆裂，脆裂是由于焊缝中产生脆性化合物以及钛与钢的热物理特性的差异造成的。
由于焊工焊接操作中的操作偏差导致钛/钢（TA2/Q235B）复合板烟囱的焊接出现任何缺陷，都是极具危害性的。
4.1 焊工必须经过培训，并经考试合格，取得合格证后方可上岗。
4.2 由于钛材（TA2）为稀有金属，焊接有其特殊性，特别是钛/钢（TA2/Q235B）复合板的焊接，由于钛和钢不具有异种金属的可焊性，两者互熔所产生的中间化合物是脆性组织，所以对焊接操作人员提出严格要求。
4.3 在钛/钢（TA2/Q235B）复合板烟囱施焊过程中，焊工必须严格遵守施工指导书。
5 焊接方法与设备5.1 复层钛（TA2）的焊接采用钨极氩弧焊，选用相应的焊接设备。
为了使焊接能得以连续进行，应选用具备水冷却系统的氩弧设备。
钨极氩弧焊的特点是焊缝质量高，氩弧燃烧稳定，热源集中，而且氩弧焊是明弧焊，焊缝质量易于控制，比焊条电弧焊和埋弧焊更易于实现全位置焊接。
5.2 所选焊机的引弧、稳弧性能要好，焊接过程中书参数稳定，调节方便，冷却水、保护气体供应系统安全可靠。
复层钛的焊接保护要好，输送氩气的管道应采用不易吸潮材料的塑料管，每次开机前对输气管进行检查，开机后，检查氩气的出气情况，若发现其中输气管不正常，要由专业人员及时检修，待检修完成后，再次检查，直到输气系统一切正常后，才可进行下一步工作。
5.3 焊接设备应简单、操作方便，可进行全位置焊接，适应性强、成本低，保护严格。
6 焊接工艺评定6.1 烟囱用钛/钢（TA2/Q235B）复合板在第一次工程焊接前或焊接评定的重要因素发生重大改变时，应进行焊接工艺评定。
7 焊前准备由于钛-钢复合板由两种金属材料复合组成，其性能具有其独特之处，焊前准备必须引起高度重视，制定切实可行措施。
7.1 下料厂家所提供的钛/钢（TA2/Q235B）复合板均符合国家标准及电厂烟囱施工设计图要求，可以直接进入现场卷制、焊接。
若遇特殊情况需要下料时，尽量采用机械方法，从复层钛材表面一侧开始切割，以避免复层钛材（TA2）的剥离。
若采用火焰切割时，要求钛复层背向火焰，复合板离地面的高度应不小于300mm，切口的氧化层在焊接前必须清除。
7.2 坡口制备7.2.1 焊缝形式钛/钢（TA2/Q235B）复合板主要焊缝形式如下：图 1说明：1、以下各图中角焊缝未注释焊脚高度的均为满焊缝，未注单位均为㎜。
2、对接焊钝边2㎜，宽度方向坡口单角度边30°。
3、钛/钢复合板纵缝和环缝复层用钛盖板厚度为1.6mm，宽度为50mm。
7.2.2 坡口加工坡口加工采用机械方法或其它有效方法进行。
加工钛/钢（TA2/Q235B）复合板坡口时，不能采用油质润滑。
如采用气割、等离子切割等火焰加工，应将钛板氧化区用机械方法清除，加工后的坡口表面应平整、光滑，不得有裂纹、分层、夹杂、毛刺和氧化色，坡口表面应呈银白金属光泽。
7.3 焊前清理、准备钛（TA2）复层的焊前清理是一项非常重要的工作，由于其清理的不细致导致污染的钛材、钛焊丝被使用，其危害是致命的。
7.3.1 焊前应对钛焊丝进行化学清洗，酸溶液用HNO3、HF、H2O混合配制，清洗后必须用清水冲净，然后烘干，即可使用，若暂时不用的应妥善保管，以免造成新的污染。
配制方式及清洗制度见下表1：表1溶液成分配一升所需量%酸洗温度℃酸洗时间minHNO3 30%~40%室温10~20 HF 2%~5%H2O 余量7.3.2 钛盖条装配时不能用铁器敲打焊件，应采用铜锤或铝锤敲击焊件，避免产生铁污染。
7.3.3 钛（TA2）复层施焊前，采用清洗或机械方法（如刮刀、不锈钢丝刷）清理坡口区及附近的污物然后再用洁净白布蘸丙酮擦洗，清理范围距离焊边至少40mm，焊件清理后要尽快施焊。
7.3.4 清理干净的焊丝和焊件应妥善保护，不应用裸手触摸，避免再次污染，否则应重新清理。
7.3.5 钛盖条装焊时所用的工具都应用丙酮或酒精清除灰尘、油脂等污物，且这些工具不能与钢结构焊接所用的工具混用。
7.3.6 焊工和装配钳工应戴洁净的白手套，穿洁净的工作服。
8 焊接8.1 焊接工艺参数钛/钢（TA2/Q235B）复合板焊接工艺参数经焊接工艺试验及焊接工艺评定确定，其原则应保证复层钛（TA2）不被氧化，但又不能熔到钢面，尽量采用较小的焊接线能量，基层钢板（Q235B）的焊接不应过热，否则会导致复层钛板（TA2）的氧化。
焊接工艺参数如下（其中钛/钢（TA2/Q235B）复合板复层钛（TA2）纵焊缝及横焊缝对接工艺参数见表2、钛/钢复合板（TA2/Q235B）复层钛（TA2）角焊缝焊接工艺参数见表3）：表2钛/钢（TA2/Q235B）复合板复层钛（TA2）纵焊缝及横焊缝对接工艺参数表3钛/钢复合板（TA2/Q235B）复层钛（TA2）角焊缝焊接工艺参数角焊缝钛（TA2）盖条与复层钛（TA2）角接GTAW STA2R 1.6 85~105 ~10 10~168.1.1 若需调整焊接工艺参数时，必须征得项目部主管领导认可后，方可进行调整，但其调整幅度不得超过原焊接工艺评定时所制定的相关层工艺参数的10%，并经试验焊接后，才能进行焊接施工，并在焊接施工记录中注明。
8.1.2 如果出现焊接工艺参数调整超过原工艺参数的10%时，经试焊接仍不能满足焊接要求时，则应认真核对外界条件是否变化、焊材、焊接设备及保护气体的情况等，待问题解决后再进行焊接工作，并在焊接施工记录中注明。
8.2 技术要求由于钛、钢不能互熔，钛/钢（TA2/Q235B）复合板中钛（TA2）复层与钢（Q235B）只能各自焊接，本技术要求中规定了复层钛（TA2）的焊接要求。
由于钛（TA2）的熔点高、热容大、导热性差及具有高的化学活性，使钛材的焊接远不及钢材普及，操作保护措施、工艺书和操作要求比钢焊接难度大、技术措施严格。
8.2.1 钛/钢（TA2/Q235B）复合板内筒纵横焊缝错距要求见下图：图6 焊缝错距要求8.2.2 钛/钢（TA2/Q235B）复合板装配时以复层钛（TA2）表面为基准，基层钢（Q235B）焊接时书不宜过大，以免造成基层钢（Q235B）与复层钛（TA2）脱层或复层钛（TA2）氧化。
钢面焊完后检查焊透程度，未焊透的应在复层钛（TA2）一侧进行补焊，并将背面余高磨平，钢焊缝质量检验合格后方可进行复层钛（TA2）的焊接。
8.2.3 钛（TA2）焊件组对时的定位焊点间距为50mm～80mm，焊点尺寸约5mm，钛盖条左右两条缝定位焊点相互错开，定位焊一般不加焊丝，定位焊采用与正式焊接相同的焊接材料及焊接工艺。
若对焊件、焊丝的洁净程度有质疑时，可用洁净的白布蘸丙酮对其进行再次净化处理。
8.2.4 钛（TA2）定位焊缝不应有裂纹、气孔、夹渣等缺陷，否则应清除重焊，重焊应在附近区域进行。
将会熔入永久焊缝的定位焊缝应清除其表面的氧化层等，焊缝颜色应为银白色、淡黄色或金黄色，并使焊缝两端平滑过渡以便于接弧，否则要加以修整。
8.2.5 钛（TA2）焊接时尽量采用引弧板和熄弧板，禁止在坡口外工件表面上打弧。
引弧板和熄弧板采用TA2板。
8.2.6 钛（TA2）施焊时要采取措施（如加拖罩），确保正面及背面的氩气保护，以保证复层钛（TA2）焊缝及其热影响区的质量，复层钛（TA2）焊接接头保护好坏可以根据其表面颜色来确定，该区的颜色应为银白色、淡黄色或金黄色，否则为不合格，则要视情况应予修整。
8.2.8 钛复层与钛盖板的角接缝，应根部焊透，焊缝表面呈微凹形。
8.2.9焊缝金属和高温热影响区的晶粒长大是钛（TA2）焊接接头塑性下降的重要因素，所以复层钛（TA2）焊接时，要求采用较小的焊接线能量和较快的冷却速度，压低电弧，并且将电弧偏向基体，以达到减小高温停留时间，减小晶粒长大程度和缩小高温热影响区的目的。
