(标准)钢结构防火涂料施工工艺

汇报人：***2023-10-29•概述•防火涂料涂装工艺标准•成品保护•应注意的质量问题•质量记录目录概述目的和范围•下列文件对于本标准的实施是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本标准，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

规范性引用文件术语和定义用于固定钢丝网和钢构件的胶粘剂防火涂料涂装工艺标准适用范围材料及主要机具作业条件防火涂料涂装工艺流程为作业准备→配料搅拌→喷涂→检查验收施工工艺流程检查验收对喷涂完成的钢构件进行检查，确保无空鼓、无脱落，涂层表面平整、均匀。

如发现不符合要求的部分，应进行修补或重喷。

操作工艺作业准备准备好施工所需的所有材料和机具，对钢结构表面进行清理和修补。

配料搅拌按照涂料说明书的要求，将涂料和水进行比例混合，搅拌均匀，确保无沉淀、无色差。

喷涂将涂料装入喷枪中，对准钢构件表面进行垂直喷涂，喷涂距离保持适当，喷涂厚度应符合设计要求。

质量标准保证项目防火涂料的品种和技术性能应符合设计及有关标准的规定，检查生产许可证、质量说明书和检测报告。

涂料与基层及各层间粘结牢固，不空鼓、不脱落。

基本项目外观平整、均匀、转角处、异型构件及结合处细部严密。

涂层厚度符合设计厚度为优良。

在5m长度内涂层厚度小于设计要求的长度不大于1m，且涂层厚度不小于设计要求厚度的85%为合格。

表面无明显裂纹，且裂缝宽度小于0.5mm为优良。

表面裂纹宽度不大于1mm为合格。

成品保护防止碰撞损坏在施工期间，应对易碰撞的部位进行临时保护，以减少损坏。

可以在易碰撞部位贴上胶带或覆盖保护材料，以防止涂料被破坏。

在拆除临时保护措施后，应检查易碰撞部位是否有损坏，如有损坏应及时进行修复。

防污染030201应注意的质量问题空鼓裂纹防火涂料涂装完成后，涂层表面出现裂纹现象。

这主要是由于环境温、湿度不适宜，导致涂层表面干燥速度不均匀或者涂层受到收缩力的影响而产生裂纹。

为了防止裂纹现象的发生，在施工时应注意环境温、湿度的控制。

钢结构防火涂料施工工艺与质量标准一、总则1、范围本标准规定了钢结构防火涂料涂装的施工要求、方法和质量控制标准。

本标准适用于钢结构的防火涂料的涂装施工。

2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。

GB50300—2013建筑工程施工质量验收统一标准GB50205-2001 钢结构工程施工质量验收规范GB/T9978.1-2008 建筑构件耐火试验方法GB14907-2018 钢结构防火涂料CECS24-90 钢结构防火涂料应用技术规程二、施工准备1 技术准备1.1 根据设计文件要求和现场的实际施工状况，编制钢结构防火涂料涂装施工方案，并完成审批程序。

1.2 熟悉有关涂料的性能和操作方法，对相关施工人员进行技术交底，并形成记录。

2 物资准备2.1 品种类型a）薄涂型钢结构防火涂料，又称钢结构膨胀防火涂料。

涂层厚度一般2mm～7 ㎜，有一定的装饰效果，高温时涂层膨胀增厚，具有耐火隔热作用，耐火极限可达0.5h～2.0h。

b）厚涂型钢结构防火涂料，又称钢结构隔热防火材料。

涂层厚度一般为8mm～50 ㎜，粒状表面，密度较小，热导率低，耐火极限可达0.5h～3.0h。

2.2 质量要求各种防火涂料的性能、涂层厚度及质量要求应符合设计要求和《钢结构防火涂料通用技术条件》GB14907-2018及《钢结构防火涂料应用技术规程》CECS24-90的有关规定，并具有产品出厂合格证和国家质量检验机构对产品耐火极限检测和理化、力学性能的检测报告。

2.3 质量检验薄涂型和厚涂型防火涂料均须按现行规范要求，抽样做粘结强度复检；厚涂型防火涂料按现行规范要求，抽样做抗压强度复检。

3 施工设施准备3.1 施工机械主要施工机械：空气压缩机。

3.2 工具用具主要工具用具：重力式喷枪、各种辊子、各种毛刷、压送式喷枪等。

3.3 监测装置检测设备、仪器：漆膜测厚仪。

4 作业条件准备4.1 防火涂料施工前，钢结构工程已检查验收合格，并符合设计要求。

钢结构防火涂料施工工艺一、引言钢结构作为一种重要的建筑结构形式，具有高强度、轻量化、施工方便等特点，在现代建筑中得到广泛应用。

然而，在火灾发生时，钢结构的防火性能不佳，容易造成严重后果。

因此，钢结构防火涂料的施工工艺显得尤为重要。

本文将对钢结构防火涂料施工工艺进行详细介绍。

二、钢结构防火涂料的选择1. 防火涂料种类目前市场上常见的防火涂料包括水性防火涂料、溶剂型防火涂料和粉末状防火涂料等。

2. 防火涂料性能选择合适的防火涂料需要考虑其耐高温性能、抗紫外线性能、耐候性能以及附着力等方面。

三、施工前准备1. 现场勘查在施工前需要对钢结构进行现场勘查，确定其表面状态以及是否存在锈蚀等问题。

2. 表面处理表面处理是保证钢结构防火涂层附着力和使用寿命的关键。

常见的表面处理方法包括喷砂、磨光和化学清洗等。

3. 涂料配制涂料配制需要根据涂料厂家提供的配方进行，保证施工所用涂料符合要求。

四、施工工艺1. 底漆施工底漆是保证涂层附着力的关键。

底漆应均匀、充分地覆盖在钢结构表面上，形成一层坚实的基础。

2. 中间涂层施工中间涂层是防火涂料的主要组成部分，其主要作用是隔离钢结构与高温气体之间的热传递。

中间涂层应均匀、充分地覆盖在钢结构表面上，形成一层厚实的保护膜。

3. 面漆施工面漆是为了保护中间涂层而设计的，其主要作用是增强防火涂料的耐候性和美观度。

面漆应均匀、充分地覆盖在中间涂层表面上，形成一层美观且具有耐候性能的保护膜。

4. 润滑剤施工润滑剂的施工是为了保证钢结构在使用过程中的灵活性和耐久性，其应均匀地涂布在钢结构表面上。

五、施工注意事项1. 施工环境防火涂料施工需要在干燥、通风良好的环境下进行，避免雨水、阳光等外部因素对施工造成影响。

2. 涂料搅拌涂料搅拌是保证涂料质量的关键。

搅拌应均匀、充分，避免出现沉淀和凝固现象。

3. 施工顺序防火涂料的施工顺序应按照底漆、中间涂层、面漆和润滑剂的顺序进行，保证每一层涂料之间有足够的时间干燥和固化。

钢结构防火涂料施工技术交底一、施工准备1.1材料准备根据设计要求选择合适的防火涂料材料，包括底漆、防火涂料和面漆。

同时检查材料的质量和数量，确保施工的顺利进行。

1.2设备准备准备好必要的施工设备，如刷子、辊刷、喷枪等。

1.3工具准备准备好各种需要的工具，如铁锤、刮刀、喷枪等，确保施工的顺利进行。

1.4施工区域准备清理施工区域，确保表面干净、整洁，无油污、尘埃等。

二、工艺流程2.1表面处理将钢结构表面清洁、除锈，确保没有油污、锈蚀等。

可采用机械清理或者化学清洗等方法。

2.2底漆施工选择适合的底漆材料，按照施工要求进行涂刷。

底漆涂刷应均匀、覆盖全面，确保钢结构表面的附着力和防锈性。

2.3防火涂料施工选择适合的防火涂料材料，按照施工要求进行刷涂或喷涂。

防火涂料施工应均匀、覆盖全面，确保钢结构的防火性能。

2.4面漆施工选择适合的面漆材料，按照施工要求进行涂刷。

面漆涂刷应均匀、覆盖全面，确保钢结构的美观性和保护性。

2.5防火涂料干燥根据防火涂料的要求，保持施工区域的通风良好，使防火涂料能够迅速干燥。

三、施工注意事项3.1施工环境要求施工环境应干燥、无风、无雨，避免防火涂料受潮。

3.2施工工艺要求底漆、防火涂料和面漆的施工顺序要正确，确保各层之间的粘接力。

3.3施工厚度要求根据设计要求确定防火涂料的施工厚度，保证达到防火效果。

3.4涂刷方法要求涂刷要均匀、覆盖全面，避免漏刷或者刷斑驳。

3.5施工安全要求施工过程中要注意安全防护，如佩戴安全帽、手套等，确保施工人员的安全。

四、验收标准4.1施工完成后，应充分检查钢结构的涂层是否完整、均匀、无起泡、无砂眼、无裂缝等。

4.2钢结构防火涂料应符合相关标准和设计要求，达到预期的防火性能。

4.3施工记录应完整、准确，包括施工数量、材料用量、施工时间等。

4.4施工过程中的安全记录应完善，包括施工人员的安全防护措施等。

5.1防火涂料施工工艺流程及施工顺序。

5.2防火涂料的选择及质量要求。

钢结构防火施工工艺在钢结构建筑施工中，防火工艺是至关重要的一环。

钢材在高温条件下容易失去强度，因此必须采取相应的措施来保护钢结构免受火灾侵害。

本文将介绍钢结构防火施工的工艺流程和注意事项，确保钢结构建筑的安全可靠。

1. 防火涂料的选择防火涂料是常用的钢结构防火材料之一。

在进行钢结构防火施工前，首先需要选择适合的防火涂料。

防火涂料应具备耐高温、隔热、防震动等特性，常见的防火涂料有有机防火涂料和无机防火涂料。

根据具体使用环境和需求，选择合适的防火涂料，确保其施工效果和持久性。

2. 表面准备在涂覆防火涂料之前，钢结构表面需要进行充分的准备工作。

首先，清理钢结构表面的尘土、油脂和杂质，确保表面整洁。

然后，钢结构表面需要进行除锈处理，除去锈迹和氧化物，以保证防火涂料的附着力。

除锈后，应清除锈尘，保持表面干燥。

3. 防火涂料施工防火涂料施工是关键的一步。

施工过程中，应确保涂料的均匀性和完整性。

一般情况下，建议采用刷涂、喷涂或滚涂等方式进行施工。

涂料施工前应充分搅拌均匀，以保证涂料的质量。

施工过程中，注意避免漏涂和刷涂不匀的情况，并保持涂层的厚度符合要求。

在施工完成后，应做好养护工作，确保涂料的固化和附着力。

4. 防火保护层除了防火涂料外，还可以采用防火保护层来进行钢结构防火施工。

防火保护层是一种独立的防火材料，可直接施工在钢结构表面，形成保护层。

防火保护层通常由耐火板、耐火砂浆等材料构成。

在进行防火保护层施工前，需要对材料进行预处理，确保其性能和质量。

施工时要注意保护层的均匀性和厚度的控制，以提供有效的防火保护。

5. 火灾监测和防火控制钢结构防火施工完成后，仍需进行火灾监测和防火控制。

安装火灾监测设备，及时发现火灾隐患，采取措施进行控制。

此外，还需定期检查钢结构的防火涂料或防火保护层，确保其完好无损，并进行维修和加固工作，以提高钢结构的防火性能。

总结起来，钢结构防火施工工艺包括防火涂料的选择、表面准备、防火涂料施工、防火保护层的施工以及火灾监测和防火控制。

1．钢结构防火涂料施工工艺（1）施工前准备按照钢结构防火涂料施工方案的规定，防火涂料施工前应对基材表面按要求进行除锈、防锈处理，务求全面彻底，防火涂料施工前还对基材表面作尘土，油污等杂质清除，采用高压气体或用高压水枪进行表面除尘清理，待基材表面无水进行除尘、除杂物、油污等检查合格后方可施工防火涂料。

1.待涂表面的处理：在施工之前，应将支承构件表面处理干净(包括除锈、清除焊渣及其它污物)；检查钢结构表面有无漏刷防锈底漆的现象，及时修补。

2.防火涂料的储存：经检验合格的涂料，应存放在干燥通风的仓库内。

应将涂料摆放整齐，防止风吹雨淋、阳光暴晒，如结块变质的涂料，不得使用。

（2）防火涂料的施工1.采用喷涂方式。

2.涂装施工：超薄型钢结构防火涂料施工前应充分搅拌均匀后方可施工使用，施工第一遍厚度0.10-0.15㎜为宜，表干后18-24h进行第二遍施工，涂层厚度以0.20-0.25㎜为宜，以后各遍施工，涂层厚度应控制在0.25-0.3㎜左右，直至达到规定厚度。

每次施工时间间隔为18-24小时以上，施工环境温度为0-40℃。

基材温度为5-45℃。

空气相对湿度不大于90%,施工现场空气流通,风速不大于5m/S,室外作业或施工构件表面结露时不宜施工。

3.防火涂料喷涂：喷涂底层料，为提高涂料与钢梁基层的粘结强度，应在底层的浆料中添加少量的水性胶粘剂，一般为0.4Kg/M2或根据产品说明书添加，喷涂厚度为5mm 左右。

涂层表面有明显的乳突、凹坑，应用抹刀修平。

喷涂前应进行试喷并制作样板。

通过试喷确定喷涂气压、喷距、喷枪移动速度等工艺的最优参数，并经监理用标准样板比对确认后，方可进行大面积喷涂。

喷涂时，喷枪要垂直于被喷钢构件表面，喷距6-10毫米，保持在0.4-0.6MP，喷枪运行速度要保持稳定，不能在同一位置久留，避免造成涂料堆积和流淌。

喷涂过程中，配料及往喷涂机内加料均要连续进行，不得停留。

底层涂料表面干燥后（底层涂料施工24小时后），方可进行面层涂料的喷涂，喷涂厚度为10mm，对于明显凹凸不平处，应用抹刀进行抹平处理，以确保涂层表面均匀光洁。

钢结构防火涂料施工工艺一、引言钢结构在建筑、桥梁、工业设施等领域中得到广泛应用，然而，钢结构的防火性能较低，容易在火灾中失去强度，从而导致严重后果。

为了提高钢结构的防火性能，防火涂料被广泛利用。

本文将详细探讨钢结构防火涂料施工工艺。

二、钢结构防火涂料的分类钢结构防火涂料按照不同的防火性能可以分为多种类型，主要包括以下几种： 1. 膨胀型防火涂料：具有高度膨胀性能，在高温下能够膨胀形成阻挡燃烧产物的隔离层。

2. 隔热型防火涂料：采用耐火材料制成，能够减少热量传导，起到隔热的效果。

3. 耐火性能型防火涂料：通过添加特殊的耐火材料，能够在高温下保持稳定的防火性能。

三、钢结构防火涂料施工前的准备工作在进行钢结构防火涂料施工前，需要进行以下准备工作： 1. 清理表面：将钢结构表面的灰尘、污物等清理干净，确保涂料能够附着在钢结构表面。

2. 修补缺陷：对于有锈蚀、损坏等缺陷的钢结构，需要进行修补，确保钢结构的表面光滑。

3. 喷砂处理：通过喷砂处理可以增加钢结构表面的粗糙度，提高涂料的附着力。

4. 底漆涂刷：在施工防火涂料前，需要先涂刷底漆，提高涂层附着力并提供更好的防腐性能。

四、钢结构防火涂料施工工艺步骤钢结构防火涂料的施工工艺步骤如下：4.1 施工准备1.整理施工材料：准备好所需的防火涂料、底漆、刷子、滚筒等施工工具。

2.安全防护：施工人员需要佩戴安全帽、防护服、手套等个人防护装备。

4.2 涂刷底漆1.搅拌底漆：将底漆充分搅拌均匀，使其中的成分充分混合。

2.涂刷底漆：使用刷子或滚筒均匀地涂刷底漆于钢结构表面，确保涂层平整。

4.3 涂刷防火涂料1.搅拌防火涂料：将防火涂料充分搅拌均匀，确保其中的成分混合均匀。

2.涂刷防火涂料：使用刷子、喷涂等方式将防火涂料均匀涂刷于钢结构表面，涂布厚度根据防火要求进行控制。

4.4 检查和修正1.检查涂层质量：对施工完的涂层进行质量检查，是否满足防火要求。

2.存在问题的修正：对于涂层存在的问题，如涂布不均匀、漏涂等，需要进行修正处理。

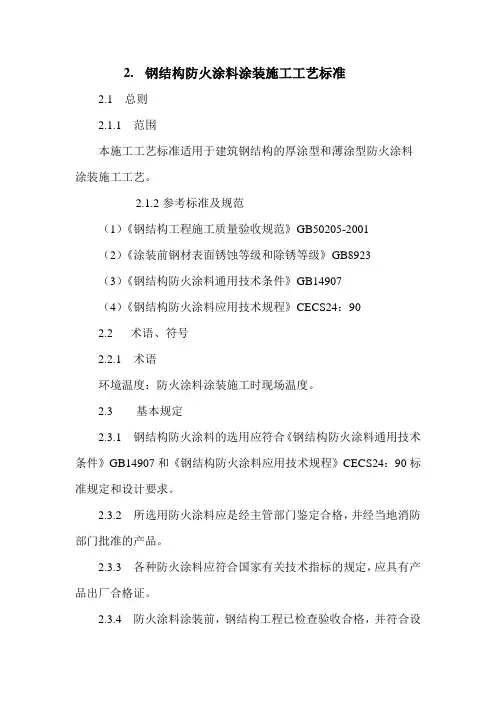

2.钢结构防火涂料涂装施工工艺标准2.1 总则2.1.1 范围本施工工艺标准适用于建筑钢结构的厚涂型和薄涂型防火涂料涂装施工工艺。

2.1.2参考标准及规范（1）《钢结构工程施工质量验收规范》GB50205-2001（2）《涂装前钢材表面锈蚀等级和除锈等级》GB8923（3）《钢结构防火涂料通用技术条件》GB14907（4）《钢结构防火涂料应用技术规程》CECS24：902.2 术语、符号2.2.1 术语环境温度：防火涂料涂装施工时现场温度。

2.3 基本规定2.3.1 钢结构防火涂料的选用应符合《钢结构防火涂料通用技术条件》GB14907和《钢结构防火涂料应用技术规程》CECS24：90标准规定和设计要求。

2.3.2 所选用防火涂料应是经主管部门鉴定合格，并经当地消防部门批准的产品。

2.3.3 各种防火涂料应符合国家有关技术指标的规定，应具有产品出厂合格证。

2.3.4 防火涂料涂装前，钢结构工程已检查验收合格，并符合设计要求和规范规定。

2.3.5 防火涂料涂装前，钢构件除锈及防锈底漆涂装应符合设计要求和国家现行有关规范规定，并经验收合格后方可进行防火涂料涂装。

2.4 施工准备2.4.4技术准备（1）图纸会审工件已经完成，具有图纸会审纪录。

（2）根据设计文件要求，编制防火涂料涂装施工方案、技术交底等技术文件。

（3）根据工程特点及施工进度，进行技术交底。

2.4.2 材料要求（1）品种规格防火涂料按照涂层厚度可划分为两类：B类：薄涂型钢结构防火涂料，涂层厚度一般为2~7mm，有一定的装饰效果，高温时涂层膨胀防火涂料。

H类：厚涂型钢结构防火涂料，涂层厚度一般为8~50mm，粒状表面，密度较小，热导率低，耐火极限可达0.5~3h，又称为钢结构防火隔热材料。

（1）质量要求各种防火涂料应符合国家有关技术指标的规定，应具有产品出厂合格证。

2.4.3主要工具（见表2.4.3）钢结构防火涂装工程主要机具表表2.4.32.4.4作业条件（1）防火涂料涂装施工作业应由经消防部门批准的施工单位负责施工。

钢结构防火涂料施工工艺钢结构防火涂料在施工时主要的施工工艺：刷涂法、滚涂法、高压无气喷涂，每种施工工艺的注意事项都有所差异，下面我们就介绍一下三种施工工艺的注意事项：钢结构防火涂料的刷涂注意事项：1、应使用优质天然纤维漆刷或人造毛漆刷，其尺寸和刷毛软硬程度应与所使用的涂料相配。

施工工具应保持干净，不得随意混用。

2、刷涂一般适用于小范围的涂刷施工或表面预处理程度比较低的涂层施工，油漆适用于预复杂结构的涂层施工。

3、刷涂时，层间应纵横交错，每层易往复进行，涂匀并达到要求厚度为止。

如果刷毛涂层中要进行易除、不刷。

钢结构防火涂料滚涂注意事项：1、应根据涂料类型及表面粗糙度，选择绒毛长度合适的滚筒。

在一般情况下，应采用酚醛芯滚筒，配以短绒或中长绒的滚筒套，使用前应先清洗滚筒套，清除松散的纤维。

2、滚筒适用于平整的大面积涂覆施工，不适用于复杂结构的涂覆施工。

用来涂装大规模装饰性涂料。

3、滚涂时，层间应纵横交错，每层要往复进行（快干漆除外），涂匀为止。

滚涂时，难以获得厚膜，必须注意厚度的控制。

钢结构防火涂料高压无气喷涂注意事项：1、高压无气喷涂用电力气动泵使涂料产生强大的液体压力，在特定设计的喷枪的喷嚏处完成的。

是一种喷涂高性能耐用的防护漆的简易手段，被广泛运用。

2、高压无气喷涂时，喷嘴与被喷涂表面距离不得小于400mm，其角度宜为90℃。

喷出压力宜为11.8-16.7Mpa。

或者按照产品说明书的规定来操作。

3、涂料施工时，根据构件的大小、复杂程度等可以采取一种或多种方法相结合的施工方法以达到节约用料的目的。

4、无论采取哪种施工方法，都应该采取先进行试涂，试涂合格后，方可全面展开施工的施工方式。

5、钢结构防火涂料和稀释剂在施工、干燥及贮存中，不得与酸、碱、水等介质接触，同时原料存放处需做好防尘、放曝晒、严禁烟火的准备。

钢结构防火涂料如何施工钢结构防火涂料施工是一个复杂的过程，涉及到多个环节。

以下是钢结构防火涂料施工的具体步骤：一、施工前准备1.钢结构表面处理：在进行防火涂料施工前，首先要对钢结构表面进行处理。

清除表面的油污、氧化皮和焊渣等，确保表面清洁平整。

对于锈蚀严重的钢材，需要进行除锈处理，达到一定的除锈等级。

2.施工工具准备：准备施工所需的各种工具，如电动搅拌器、刷子、滚筒、喷枪等。

3.防火涂料的储存：确保防火涂料在施工前储存于合适的容器中，避免阳光直射和高温，保证涂料的质量。

二、施工工艺1.涂料配制：根据产品说明书和设计要求，将防火涂料按比例混合均匀。

对于水性防火涂料，需要添加适量的水进行稀释。

2.涂刷底漆：将混合好的防火涂料均匀涂刷在钢结构表面，作为防锈底漆。

底漆涂刷应保证涂层厚度符合设计要求。

3.涂刷防火涂料：在底漆干燥后，按照设计要求的厚度和涂层数量，分遍数涂刷防火涂料。

每遍涂刷时，应保证涂层均匀，涂刷方向相互垂直。

4.涂刷面漆：根据设计要求，涂刷面漆。

面漆的涂刷应保证涂层均匀，涂刷方向与防火涂料相同。

5.涂层检查：在涂刷完成后，对涂层进行检查，确保涂层厚度、裂纹宽度等符合设计要求。

三、施工注意事项1.施工环境要求：防火涂料施工应在通风良好、温度适宜的环境中进行。

避免在雨天、雾天、湿度大于80%的环境中施工。

2.施工顺序：按照先上后下、先里后外的顺序进行施工。

3.涂层间歇时间：涂层间歇时间应根据涂料的干燥时间确定，确保每层涂层干燥后再进行下一层涂刷。

4.涂料用量控制：在施工过程中，严格控制涂料的用量，避免浪费。

5.施工安全：施工过程中，应注意佩戴防护设备，如口罩、手套、护目镜等，避免涂料对皮肤和眼睛造成伤害。

四、施工质量验收1.验收标准：防火涂料施工质量应符合《钢结构防火涂料应用技术规程》CECS24：90的规定。

2.验收内容：检查防火涂料的品种、涂层厚度、涂层表面质量、涂层间歇时间等。

3.验收方法：使用涂层厚度测量仪、测针、钢尺等工具进行检查。

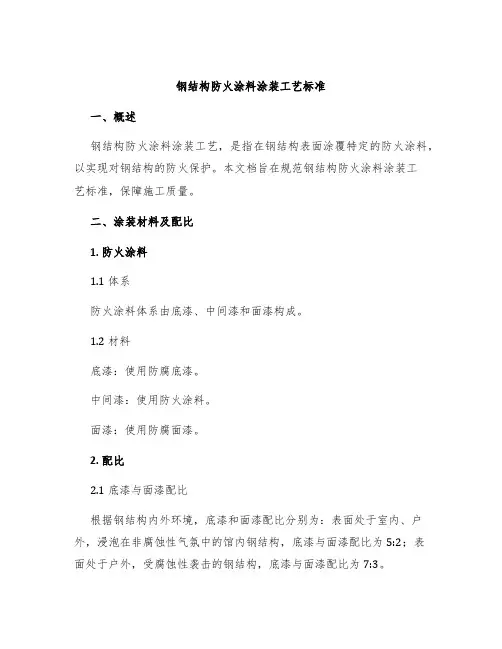

钢结构防火涂料涂装工艺标准一、概述钢结构防火涂料涂装工艺，是指在钢结构表面涂覆特定的防火涂料，以实现对钢结构的防火保护。

本文档旨在规范钢结构防火涂料涂装工艺标准，保障施工质量。

二、涂装材料及配比1. 防火涂料1.1 体系防火涂料体系由底漆、中间漆和面漆构成。

1.2 材料底漆：使用防腐底漆。

中间漆：使用防火涂料。

面漆：使用防腐面漆。

2. 配比2.1 底漆与面漆配比根据钢结构内外环境，底漆和面漆配比分别为：表面处于室内、户外，浸泡在非腐蚀性气氛中的馆内钢结构，底漆与面漆配比为5:2；表面处于户外，受腐蚀性袭击的钢结构，底漆与面漆配比为7:3。

2.2 防火涂料配比防火涂料与稀释剂比例应按照涂料生产厂家规定进行，不得过多或不足。

三、涂装前准备1. 水平度钢结构表面设置水平检查线，涂装前应检查钢构件表面水平度是否满足标准要求。

2. 表面处理钢构件表面进行除油、清洗、除锈处理后，应立即进行涂装处理。

3. 涂装前测量涂装前应测量钢构件的尺寸是否符合设计要求。

4. 防潮处理涂装前应将所有容易潮湿的部位进行防潮处理。

四、涂装工艺1. 预涂钢结构经过表面处理后，进行底漆防护，底漆应覆盖整个表面，涂布厚度不小于50μm。

2. 中涂在底漆表面涂布1-2遍中涂，涂布厚度不小于100μm。

3. 防火涂布在中涂表面涂布1-2遍防火涂料，涂布厚度不小于120μm。

4. 面涂在防火涂布表面，涂布1-2遍面漆，涂布厚度不小于60μm。

5. 涂层厚度钢结构的涂层厚度应符合施工图纸要求。

6. 涂装环境施工时应保证涂布环境温度为5℃以上，相对湿度不大于85%。

7. 涂装工具涂装应选用滚涂、刷涂等专业涂装工具。

8. 涂装顺序涂装顺序应遵循底漆、中涂、防火涂布、面漆这一次序。

五、涂装验收1. 涂装质量涂装质量应符合设计和相关规范要求。

2. 涂层厚度涂层厚度应符合设计要求，且涂层应均匀。

3. 表面质量涂装表面应平整、光滑、无气泡、无起泡、无异物、无影子等缺陷。

建筑钢结构防火涂料施工工艺随着社会发展和建筑规模的不断扩大，建筑钢结构的应用越来越广泛。

然而，由于钢材在高温条件下的易燃性，建筑钢结构的防火问题日益突出。

为了确保建筑结构的安全性，防火涂料的施工变得至关重要。

本文将介绍建筑钢结构防火涂料施工的工艺流程和注意事项。

一、工艺流程1. 施工准备在进行施工前的准备阶段，需要对施工现场进行全面的清理和排布。

确保钢结构表面无杂物和污垢；移除锈迹和旧涂层；保证施工现场通风良好。

2. 基层处理在施工前，需要对钢结构的基层进行处理。

首先，对钢结构表面进行喷砂或喷丸处理，以达到铲除锈蚀的目的。

接下来，对处理后的基层进行除尘处理。

3. 涂料施工选择合适的防火涂料进行施工。

根据钢结构的具体要求和性质，选择适当的涂料种类和厚度。

通常情况下，钢结构防火涂料可以分为有机防火涂料和无机防火涂料。

施工时，采用刷涂、喷涂、滚涂等方式进行，确保涂布均匀、密实。

4. 干燥处理施工完成后，需要进行干燥处理。

根据涂料的特性，确定合适的干燥时间。

避免施工现场的通风条件不佳，以防止干燥不充分或干燥速率过快。

5. 检验验收施工结束后，需要进行防火涂料的检验验收工作。

根据相关标准和规范，检验涂层的厚度、附着力、硬度等指标是否符合要求。

确保施工质量和防火效果，保障建筑结构的安全性。

二、注意事项1. 选择合适的防火涂料建筑钢结构的防火涂料种类繁多，应根据建筑物的用途、气候环境等因素选择合适的防火涂料。

同时，要选择具有防火性能和耐久性能的产品，以确保长期的防火效果。

2. 施工环境控制在施工过程中，需要保证施工现场的通风良好，避免有害气体的积聚，确保施工人员的健康和安全。

同时，要注意温度和湿度的控制，避免影响防火涂料的干燥效果。

3. 施工技术操作施工技术操作是确保施工质量的关键。

要注意施工涂层的厚度、平整度和密实度等。

同时，要遵循涂料的配比和混合要求，确保施工涂层的稳定性和一致性。

4. 检验验收标准在进行防火涂料施工后，要进行严格的检验验收工作。

钢构造防火涂料涂装工艺〔509-1996〕范围本工艺适用于钢构造厚涂型防火涂料喷涂工艺施工。

施工准备2.1 材料及主要机具：现场堆放地点应枯燥、通风、防潮发现结块变质时不得使用。

2.2 作业条件：操作工艺3.1 工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收3.2 防火涂料配料、搅拌：粉状涂料应随用随配。

以ST1-A型配合比方下〔表5-27〕：表5-27喷涂层数施工配合比每m2用量1 防炎涂料∶高强胶粘剂∶钢防胶∶水=1∶0.05∶0.17∶0.82～3 防火涂料∶钢防胶∶水=1∶0.17∶0.85搅拌时先将涂料倒入混合机加水拌合2min后再加胶粘剂及钢防胶充分搅拌5～5min使稠度到达可喷程度。

3.3 喷涂：3.4 检查验收：喷完一个建筑层经自检合格后将施工记录送交总包由总包、分包、甲方〔监理〕三方结合核查。

用带刻度的钢针抽查厚度如发现厚度不够补喷或铲掉重喷。

用锤子敲击检查空鼓发现空鼓应重喷。

合格后隐蔽工程验收手续。

质量4.1 保证工程：4.2 根本工程：4.3 允许偏向工程见表5-28。

表5-28顶目允许偏向(mm) 检查方法外表平整度(母线平直度圆度) 8 用1m直尺和钢尺检查圆度用样板和钢尺检查成品保护5.1 防止碰撞损坏：防火涂料硬化后强度仍然不高施工中易碰撞部位应加以临时保护减少损坏。

5.2 防污染：喷涂前对半成品做好保护特别是临近喷涂部位用塑料布包好。

应注意的质量问题6.1 空鼓：首先配合比应严格掌握基层处理干净是关键并注意分批抽检原材料粘结强度。

6.2 裂纹：环境温、湿度应适宜分层喷涂时通风枯燥的时间要掌握好。

6.3 厚薄不匀：喷涂时喷嘴角度应与构件外表垂直间隔适宜各层喷涂应有一定的时间间隔不可跟的过紧。

质量记录本工艺应具备以下质量记录：7.1 防火涂料材料质量证明书及检验。

7.2 隐蔽工程验收记录。

7.3 涂装检测资料。

7.4 分项工程质量检验评定。

7.5 设计变更、洽商记录。

《钢结构防火涂料应用技术规范》钢结构防火涂料的应用技术规范是为了保证钢结构在火灾发生时能够达到预定的防火要求，阻止火势蔓延，保护钢结构的完整性和稳定性而制定的。

下面将从施工工艺、防火涂料性能要求和施工质量检验三个方面详细介绍钢结构防火涂料应用技术规范。

一、施工工艺（一）基层处理：在施工前要对钢结构表面进行清洁，去除油污和锈蚀物，确保涂料能够良好地附着在钢结构表面。

（二）涂料选用：根据防火等级要求选择适合的防火涂料，同时考虑涂料的耐久性、附着力和抗冲击性等性能。

（三）涂料施工：涂料施工应按照厂家提供的施工工艺要求进行，涂刷一般采用刷涂、喷涂或滚涂等方式，要确保涂料均匀、连续、无明显缺陷。

（四）防火涂料干燥和硬化：涂料施工完毕后，要进行干燥和硬化处理，确保涂层能够形成一层致密的保护层，提高钢结构的防火性能。

二、防火涂料性能要求（一）防火等级要求：根据建筑设计要求确定钢结构的防火等级，不同等级要求的涂料具有不同的耐火时间。

（二）耐火性能要求：涂料在经过一定时间的火焰灼烧后，不能出现明火，在规定的时间内不能出现钢材失效或热辐射超标情况。

（三）附着力要求：涂料施工后，涂层与钢结构之间的附着力要达到规定的要求，确保涂层能够持久地保护钢结构。

（四）耐冲击性要求：涂料涂层要具有一定的抗冲击性，以防止在地震等自然灾害或人为原因下，涂层脱落导致钢结构暴露在明火中。

三、施工质量检验（一）涂层厚度检验：对涂料施工后的涂层进行厚度检验，确保涂料的涂层厚度符合设计要求。

（二）涂层质量检验：检查涂料的附着力、耐火性能和耐冲击性能等，确保涂料符合防火要求。

（三）施工质量验收：对涂料施工后的钢结构进行验收，合格后方可进行下一步的工序。

综上所述，钢结构防火涂料应用技术规范是确保钢结构在火灾发生时能够达到预定的防火要求的重要规范。

施工工艺、防火涂料性能要求和施工质量检验是保证钢结构防火涂料施工质量和防火效果的关键环节。

只有按照规范要求进行施工，才能确保钢结构在火灾中得到有效的保护，减少人员伤亡和财产损失。

钢结构防火涂料施工工艺流程全套一、防火涂料施工工艺流程L钢结构涂刷防火涂料前，应对钢架表面除锈做防腐处理。

建议使用环氧富锌防腐底漆，环氧防腐底漆也可以。

防腐底漆必须实干后，才能进行防火涂料的施工。

2、施工前应充分搅拌WGNCB-02防火涂料彳寺均匀后方可施工使用。

3、施工第一遍厚度为0.10-0.15mm为宜，表干后进行第二次施工，涂层厚度以0.15-0.2Omm为宜，以后各遍施工,涂层厚度应控制在0.20mm左右，不超过0.30mm,直至达到规定厚度，每次施工时间间隔以涂层不沾手为准（一般在18-24小时左右），施工环境温度为0-40o C z基材温度为5-45℃,空气相对湿度不大于90%β保持施工现场空气流通，风速不大于5m∕s,室外作业或施工构件表面结露时不宜施工。

4、施工以刷涂为主，也可以喷涂，但材料会浪费15-30%。

二、防火涂料施工安全、环保管理L要求混配好的浆液熟化15-25分钟后再施工,以保证浆料达到最佳施工粘度。

2.要求按施工能力确定配制涂料量,可随用随配。

配制好的涂料应在120分钟内用完,凝固后不能再用。

3.建议第一遍施工采用喷涂施工方法,涂层厚度不大于5毫米,第二遍开始可喷涂或抹涂,涂层厚度每遍以不超过10毫米为宜,每遍间隔时间为24小时，直至达到设计厚度不低于13.3毫米。

4•要求施工现场环境温度5-38°C,相对湿度不大于85%o理化性能检验养护期28天，耐火性能检验养护期40天。

5.未干燥的涂层不得碰撞、水冲和雨淋。

三、防火涂料施工工艺选择防火涂料的涂装，是用不同的施工方法、工具和设备将涂料均匀地涂覆在被保护物表面。

涂装的质量直接影响涂膜的质量。

针对不同的被保护物和不同的防火涂料应该采用适宜的涂装方法和设备，以获得最佳的涂膜质量。

所以要根据基材的不同选用不同的涂料和施工工艺，方能获得最佳的效果。

L刮涂法:使用金属或非金属刮刀，如硬胶皮片、玻璃钢刮刀、牛角刮刀等用手工涂刮，用于涂刮各种厚浆型防火涂料和腻子。

钢结构防火涂料施工工艺及质量控制一、引言钢结构在建筑、桥梁和其他工程中具有广泛应用，而钢结构的防火涂料施工工艺及质量控制则是保障其安全性和耐用性的重要环节。

本文将探讨钢结构防火涂料的施工工艺以及质量控制的相关内容。

二、钢结构防火涂料施工工艺1. 表面处理钢结构的表面处理是钢结构防火涂料施工的第一步，其目的是去除杂质并增加涂料与钢结构的附着力。

在表面处理中，应注意清洁干燥的环境以及使用合适的清洗和研磨方法，如喷砂、抛丸等。

2. 涂料选择选择适合的防火涂料是确保施工工艺和质量控制的重要一环。

涂料的选择应根据工程要求、使用环境和防火等级等因素进行合理的评估。

同时，要确保选用的涂料具有良好的防火性能、抗腐蚀性能和耐候性能。

3. 施工工艺（1）底漆涂装: 底漆的作用是提高防火涂料与钢结构的附着力，减少钢结构表面的腐蚀。

在涂装过程中，要保证底漆均匀、充分地覆盖所有表面，并注意涂刷厚度的控制。

（2）涂料涂装: 钢结构的防火涂料应根据工程要求施工一定的涂层厚度。

在施工过程中，要注意涂料的搅拌均匀、厚薄均匀、表面平整。

同时，涂料的涂刷方法和工具选择也需要根据具体情况进行合理的选择。

4. 干燥和固化钢结构防火涂料施工后需要进行干燥和固化。

干燥时间应根据所选用的涂料种类和厚度进行合理的安排。

在干燥过程中，要注意控制环境温度和湿度，保证涂料固化的质量。

三、质量控制1. 原材料检查在施工工艺中，对涂料的原材料进行严格的检查是保证施工质量的重要环节。

要确保所使用的涂料符合国家和行业的相关标准，没有质量问题和过期问题，以免影响施工效果。

2. 施工过程控制在施工过程中，要严格按照施工工艺要求进行操作。

涂料的搅拌、刷涂、涂层厚度等方面均需要进行精确控制。

同时，应注意施工环境的湿度和温度控制，以及施工人员的安全意识和操作技巧。

3. 质量检验与验收施工完成后，应进行质量检验与验收。

质量检验包括涂层厚度、附着力、硬度等方面的检测，以确保涂料施工质量符合规范要求。

钢结构防火涂料的施工工艺
钢结构防火涂料的施工工艺主要包括以下几个步骤：
1. 表面准备：首先需要对钢结构表面进行清洁和处理，确保表面无油污、锈蚀、灰尘等影响涂料附着力的因素。

可以采用刷洗、喷砂、喷丸等方式进行处理。

2. 底漆处理：在表面准备完成后，施工前需要进行底漆处理。

底漆的选择要依据具体要求和涂料系统而定，一般采用底漆具有良好的附着力和防锈性能。

底漆施工要均匀涂刷在钢结构表面，并确保底漆完全干燥。

3. 防火涂料施工：选择符合要求的防火涂料，施工前需要充分搅拌均匀。

可以采用刷涂、喷涂、滚涂等方式进行施工。

在涂料施工时要注意保证涂料的厚度均匀一致，避免厚度不足或过厚。

同时，还需注意涂料的干燥时间和涂层之间的涂装间隔，以确保涂层的质量和效果。

4. 防腐层处理：在防火涂料施工完成后，需要进行防腐层处理。

可采用防腐漆、涂层等对防火涂料进行防腐处理，以延长钢结构的使用寿命。

5. 环境保护：在施工过程中要注意环境保护，避免涂料对环境造成污染。

在涂料施工完毕后，要进行清理和处理涂料残渣，保持施工现场的整洁。

6. 检查验收：施工完成后，要进行检查验收，确保涂料质量符合施工要求和相
关标准。

1、钢结构防火涂料是一类重要的消防安全材料，防火喷涂施工质量的好坏，直接影响防火性能和使用要求。

应由专业队伍施工，或由研制该防火涂料的工程技术人员指导施工，以确保工程质量。

2、通常情况下，应在钢结构安装就位且与其相连的吊杆、马道、管架及与其相关联的构件安装完毕，并经验收合格后，才能进行喷涂施工。

如若提前施工，对钢构件实施防火喷涂后，再进行吊装，则安装好后应对损坏的涂层及钢结构的接点进行补喷。

3、喷涂前，钢结构表面应除锈，并根据使用要求确定防锈处理。

除锈和防火处理应符合《钢结构工程施工质量验收规范》（GB50205）中有关规定。

对大多数钢结构而言，需要涂防锈底漆。

防锈底漆与防火涂料不应发生化学反应。

有的防火涂料具有一定的防锈作用，如试验证明可以不涂防锈漆时，也可不作防锈处理。

4、喷涂前，钢结构表面的尘土、油污、杂物等应清理干净。

钢构件连接处4~12mm宽的缝隙应采用防火涂料或其它防火材料，如硅酸铝纤维棉、防火封堵等填补堵平。

当构件表面已涂防锈面漆，涂层硬而发光，会明显影响防火涂料粘结力时，应采用砂纸适当打磨再喷。

5、施工钢结构防火涂料应在室内装饰之前和不被后期工程所损坏的条件下进行。

施工时，对不需作防火保护的墙面、门窗、机器设备和其他构件应采用塑料布遮挡保护。

刚施工的涂层，应防止雨淋、脏液污染和机械撞击。

6、对大多数防火涂料而言，施工过程中和涂层干燥固化前，环境温度宜保持在5~38℃，相对湿度不宜大于90%，空气应流动。

当风速大于5m/s、雨后或构件表面结晶时，不宜作业。

化学固化干燥的涂料，施工温度、湿度范围可放宽，如LG钢结构防火涂料可在-5℃施工。

.膨胀型防火涂料当涂层加热到某温度时,在涂层中会产生泡沫气体,使涂层膨胀,形成泡沫碳绝缘层,该碳绝缘层将火焰与基础层隔离开,从而防止基础层达到着火温度和破坏温度。

膨胀型防火涂料的机理:1.在火中加热涂层,涂膜的肩部变成熔融膜,此时催化剂中的含磷化合物分解而形成磷酸。
