实验报告1叠加定理

叠加定理和戴维南定理实验报告一、实验目的1、深入理解叠加定理和戴维南定理的基本概念和原理。

2、通过实验操作，掌握运用叠加定理和戴维南定理分析电路的方法。

3、培养实验操作技能和数据处理能力，提高对电路理论的实际应用能力。

二、实验原理1、叠加定理叠加定理指出：在线性电路中，多个电源共同作用时，在任一支路中产生的电流（或电压）等于各个电源单独作用时在该支路产生的电流（或电压）的代数和。

在使用叠加定理时，需要分别考虑每个电源单独作用的情况。

当一个电源单独作用时，其他电源应视为零值，即电压源短路，电流源开路。

然后将各个电源单独作用时在该支路产生的电流（或电压）进行代数相加，得到最终的结果。

2、戴维南定理戴维南定理表明：任何一个线性有源二端网络，对外电路来说，可以用一个电压源和一个电阻的串联组合来等效替代。

其中，电压源的电压等于有源二端网络的开路电压，电阻等于有源二端网络内所有独立电源置零后所得到的无源二端网络的等效电阻。

三、实验设备1、直流稳压电源（多组输出）2、直流电流表3、直流电压表4、电阻箱5、实验电路板6、连接导线若干四、实验内容与步骤1、叠加定理实验（1）按照图 1 所示连接电路，其中 E1 ＝ 10V，E2 ＝ 5V，R1 ＝10Ω，R2 ＝20Ω，R3 ＝30Ω。

（2）测量 E1 单独作用时，各支路的电流和电压。

将 E2 短路，接通 E1，记录电流表和电压表的读数。

（3）测量 E2 单独作用时，各支路的电流和电压。

将 E1 短路，接通 E2，记录电流表和电压表的读数。

（4）测量 E1 和 E2 共同作用时，各支路的电流和电压。

同时接通E1 和 E2，记录电流表和电压表的读数。

（5）将测量结果填入表 1，验证叠加定理。

表 1 叠加定理实验数据｜电源作用情况｜ I1（mA）｜ I2（mA）｜ I3（mA）｜ Uab （V）｜｜｜｜｜｜｜｜ E1 单独作用｜＿___ ｜＿___ ｜＿___ ｜＿___ ｜｜ E2 单独作用｜＿___ ｜＿___ ｜＿___ ｜＿___ ｜｜ E1、E2 共同作用｜＿___ ｜＿___ ｜＿___ ｜＿___ ｜｜叠加结果｜＿___ ｜＿___ ｜＿___ ｜＿___ ｜2、戴维南定理实验（1）按照图 2 所示连接电路，其中有源二端网络由电阻 R1 ＝50Ω，R2 ＝100Ω，电压源 E ＝ 20V 组成。

实验一 叠加定理的验证一、实验目的验证线性电路叠加定理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。

二、原理说明叠加定理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。

线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K 倍。

四、实验内容实验线路如图1-1所示，用DG05挂箱的“基尔夫定律/叠加定理”线路。

图 1-11. 将两路稳压源的输出分别调节为12V 和6V ，接入U 1和U 2处，K3合至330Ω。

2. 令U 1电源单独作用（将开关K 1投向U 1侧，开关K 2投向短路侧）。

用直流数字电压表和毫安表（接电流插头） 测量各支路电流及各电阻元件两端的电压，数据记入表1-1。

电流插座3. 令U2电源单独作用（将开关K1投向短路侧，开关K2投向U2侧），重复实验步骤2的测量和记录，数据记入表1-1。

4. 令U1和U2共同作用（开关K1和K2分别投向U1和U2侧），重复上述的测量和记录，数据记入表1-1。

5. 将R5（330Ω）换成二极管1N4007（即将开关K3投向二极管IN4007侧），重复1～4的测量过程，数据记入表1-2。

表1-2五、实验注意事项1. 用电流插头测量各支路电流时，或者用电压表测量电压降时，应注意仪表的极性，正确判断测得值的＋、－号后，记入数据表格。

2. 注意仪表量程的及时更换。

六、预习思考题1. 在叠加定理实验中，要令U1、U2分别单独作用，应如何操作？可否直接将不作用的电源（U1或U2）短接置零？2. 实验电路中，若有一个电阻器改为二极管，试问叠加定理的迭加性还成立吗？为什么？七、实验报告1. 根据实验数据表格，进行分析、比较，归纳、总结实验结论，即验证线性电路的叠加性。

2. 各电阻器所消耗的功率能否用叠加定理计算得出？试用上述实验数据，进行计算并作结论。

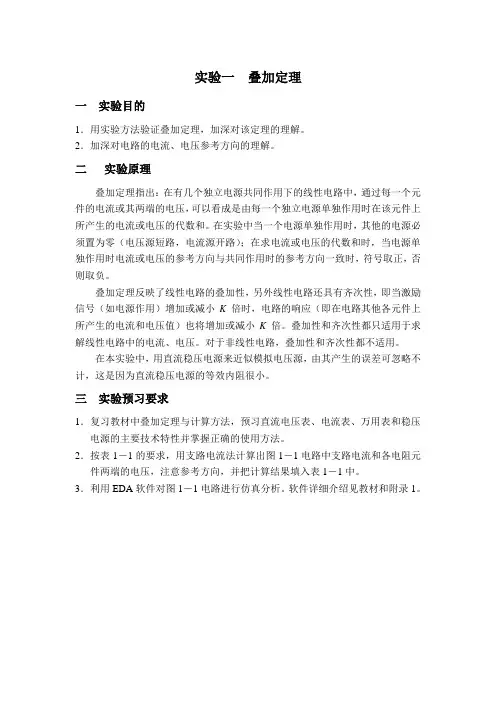

实验一叠加定理一实验目的1．用实验方法验证叠加定理，加深对该定理的理解。

2．加深对电路的电流、电压参考方向的理解。

二实验原理叠加定理指出：在有几个独立电源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立电源单独作用时在该元件上所产生的电流或电压的代数和。

在实验中当一个电源单独作用时，其他的电源必须置为零（电压源短路，电流源开路）；在求电流或电压的代数和时，当电源单独作用时电流或电压的参考方向与共同作用时的参考方向一致时，符号取正，否则取负。

叠加定理反映了线性电路的叠加性，另外线性电路还具有齐次性，即当激励信号（如电源作用）增加或减小K倍时，电路的响应（即在电路其他各元件上所产生的电流和电压值）也将增加或减小K倍。

叠加性和齐次性都只适用于求解线性电路中的电流、电压。

对于非线性电路，叠加性和齐次性都不适用。

在本实验中，用直流稳压电源来近似模拟电压源，由其产生的误差可忽略不计，这是因为直流稳压电源的等效内阻很小。

三实验预习要求1．复习教材中叠加定理与计算方法，预习直流电压表、电流表、万用表和稳压电源的主要技术特性并掌握正确的使用方法。

2．按表1－1的要求，用支路电流法计算出图1－1电路中支路电流和各电阻元件两端的电压，注意参考方向，并把计算结果填入表1－1中。

3．利用EDA软件对图1－1电路进行仿真分析。

软件详细介绍见教材和附录1。

电流表插座图1－1叠加定理的实验电路四实验设备与器件1．双路可调直流稳压电源2．数字万用表3．电阻器若干4．叠加定理实验电路板五实验内容与步骤1．实验电路如图1.1.1所示，按实验电路图连接线路并调节电源参数值。

2．在电路图中接入电压表或电流表，当E1、E2共同作用时测量各支路电流及各电阻元件两端的电压，数据记入表1－1中。

3．当E1单独作用时，BC两点不接电源，直接用短路线相连。

记录数据同步骤2。

4．当E2单独作用时，FE两点不接电源，直接用短路线相连。

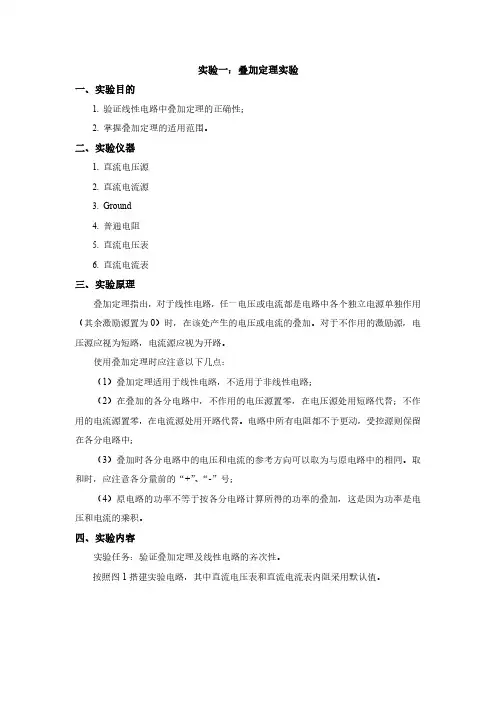

实验一：叠加定理实验一、实验目的1.验证线性电路中叠加定理的正确性；2.掌握叠加定理的适用范围。

二、实验仪器1.直流电压源2.直流电流源3.Ground4.普通电阻5.直流电压表6.直流电流表三、实验原理叠加定理指出，对于线性电路，任一电压或电流都是电路中各个独立电源单独作用（其余激励源置为0）时，在该处产生的电压或电流的叠加。

对于不作用的激励源，电压源应视为短路，电流源应视为开路。

使用叠加定理时应注意以下几点：（1）叠加定理适用于线性电路，不适用于非线性电路；（2）在叠加的各分电路中，不作用的电压源置零，在电压源处用短路代替；不作用的电流源置零，在电流源处用开路代替。

电路中所有电阻都不予更动，受控源则保留在各分电路中；（3）叠加时各分电路中的电压和电流的参考方向可以取为与原电路中的相同。

取和时，应注意各分量前的“+”、“-”号；（4）原电路的功率不等于按各分电路计算所得的功率的叠加，这是因为功率是电压和电流的乘积。

四、实验内容实验任务：验证叠加定理及线性电路的齐次性。

按照图1搭建实验电路，其中直流电压表和直流电流表内阻采用默认值。

图1实验电路1.叠加定理的验证（1）运行实验，记录激励源共同作用情况下电路中各处电流及电压于表1；（2）测量E s1单独作用时数据：设置电流源断路，电压源E s2短路，记录直流电压源U s1单独作用情况下电路中各处电流及电压于表1；（3）测量E s2单独作用时数据：设置电流源断路，电压源E s1短路，记录直流电压源E s2单独作用情况下电路中各处电流及电压于表1；（4）测量I s单独作用时数据：设置电压源E s1和E s2均短路，记录直流电流源I s单独作用情况下电路中各处电流及电压于表1；（5）补充完整表1，验证叠加定理的正确性。

表1叠加定理的实验数据I1（A）U1（V）I2（A）U2（V）I3（A）U3（V）激励源共同作用 1.00 3.000.00-50.00 2.00 4.00E s1单独作用 2.447.310.00 4.69 2.34 4.69E s2单独作用-0.98-2.930.00 2.93-1.04-2.07I s单独作用-0.40-1.200.00-50.000.60 1.20叠加定理的验证∑x单独=X共同1.06 3.180.0044.38 1.80 3.82五、实验仿真结果图：（截图说明）1、激励源共同作用仿真结果图：单独作用仿真结果图2、Es13、E单独作用仿真结果图s2单独作用仿真结果图4、Is六：实验结果分析及结论（理论数据与仿真数据对比，实验结论！手写拍照粘上去）。

叠加定理实验报告实验目的，通过实验验证叠加定理在电学中的应用。

实验仪器，直流电源、电阻、导线、毫安表、伏特表。

实验原理，叠加定理是指在线性电路中，若有多个电源作用于电路中，某一支路的电流或电压等于各个电源单独作用时该支路的电流或电压之和。

即叠加定理适用于线性电路，不适用于非线性电路。

实验步骤：1. 将直流电源、电阻、导线按照电路图连接好。

2. 分别用毫安表和伏特表测量电路中的电流和电压。

3. 记录下各个电源单独作用时电路中的电流和电压数值。

4. 同时接通两个电源，测量电路中的电流和电压数值。

5. 比较实验结果，验证叠加定理。

实验结果：1. 电源1单独作用时，电路中的电流为I1，电压为U1。

2. 电源2单独作用时，电路中的电流为I2，电压为U2。

3. 两个电源同时作用时，电路中的电流为I，电压为U。

实验结论，根据实验结果，可以得出结论，电路中的电流和电压等于各个电源单独作用时该支路的电流或电压之和，验证了叠加定理在电学中的应用。

实验中遇到的问题及解决方法：1. 实验中发现电路连接不良导致测量数值不准确，及时重新连接电路，确保连接良好。

2. 实验中毫安表和伏特表的使用不熟练，导致测量过程中出现误差，经过反复练习，熟练掌握仪器的使用方法。

实验中的收获：通过本次实验，我深刻理解了叠加定理在电学中的应用，掌握了实验操作的方法和技巧，提高了自己的动手能力和实验数据处理能力。

实验的意义：叠加定理是电学中的基本原理之一，它在电路分析和设计中有着重要的应用价值。

通过本次实验，不仅验证了叠加定理的正确性，也加深了对电学知识的理解和掌握，为今后的学习和科研打下了坚实的基础。

总结：本次实验通过实际操作验证了叠加定理在电学中的应用，实验结果符合叠加定理的要求，验证了叠加定理的正确性。

同时，实验中也积累了丰富的实验操作经验，提高了自己的动手能力和实验数据处理能力。

这次实验对于深入理解电学知识，提高实验技能有着重要的意义。

叠加定理和戴维南定理实验报告叠加定理和戴维南定理是电路分析中常用的两种方法，通过实验验证它们的有效性，可以更好地理解和掌握这两个定理在电路分析中的应用。

实验一，叠加定理实验。

首先，我们搭建了一个简单的电路模型，包括电压源、电阻和电流表。

在实验中，我们分别对电压源和电阻进行了不同的变化，记录了电流表的读数。

在变化电压源的情况下，我们发现电流表的读数随着电压的增大而增大，这符合叠加定理的要求。

叠加定理指出，一个线性电路中的电流或电压可以分别由各个独立电源所产生的电流或电压之和得到。

实验结果验证了叠加定理在电路分析中的有效性。

实验二，戴维南定理实验。

在这个实验中，我们构建了一个包含多个电压源和电阻的复杂电路模型。

通过对电路中的不同电压源进行独立激励，我们记录了电流表的读数，并进行了数据分析。

实验结果显示，当单独激励某一个电压源时，电流表的读数与该电压源的激励有关，而与其他电压源的激励无关。

这符合戴维南定理的要求，即在一个多端口网络中，任意一个端口的电压或电流可以表示为其他端口电压或电流的线性组合。

通过实验验证，我们进一步加深了对戴维南定理的理解。

结论。

通过以上两个实验，我们验证了叠加定理和戴维南定理在电路分析中的有效性。

叠加定理适用于线性电路中的电流和电压分析，而戴维南定理适用于多端口网络的电压和电流分析。

这两个定理为电路分析提供了重要的理论基础，通过实验验证，我们更加深入地理解了它们的应用。

在今后的学习和工作中，我们将继续深入研究电路分析的理论和方法，不断提升自己的实验能力和理论水平，为电子电路领域的发展贡献自己的力量。

叠加定理实验报告引言：在物理学中，叠加定理是一个重要的概念，它在描述波动现象时具有广泛的应用。

通过叠加定理，我们可以将多个波动的效果相加，以获得整体的波动模式。

本次实验旨在验证叠加定理的有效性，并探究它在不同场景下的具体应用。

实验一：光的叠加首先，我们使用激光器、一块透明玻璃和一束红色激光光束进行实验。

我们将透明玻璃垂直放置在激光器前方，使光束垂直射入玻璃。

然后，我们在光束下方放置一块透明薄板，并将其顶部部分部分遮挡住。

观察到，光束通过薄板后发生了偏折和干涉现象。

通过仔细观察在薄板下方的屏幕上出现的干涉条纹，我们可以清晰地看到光束发生了叠加效应。

实验二：声音的叠加为了验证叠加定理在声音领域的应用，我们利用音响设备进行实验。

我们先播放一段频率为1000Hz的音频，然后再播放一段频率为2000Hz的音频。

通过调节音量和相位，我们可以听到两个音频叠加后产生了新的声音。

这再次验证了叠加定理在声音领域的应用。

不仅如此，我们还可以利用叠加定理来控制声音的强弱和方向。

实验三：波动的叠加在实验室中，我们利用水波实验装置进行了波动的叠加实验。

我们先使用一个振荡器在水面上产生一条完整的波浪，然后再在波浪中心位置增加另一个振荡器产生的波浪。

我们观察到两个波浪相遇后形成了更复杂的波动模式，这是因为叠加定理使得两个波浪之间相互干涉，从而形成了新的波形。

实验四：电磁场的叠加最后，我们进行了电磁场的叠加实验。

通过在实验室中设置两个电磁场源，我们可以观察到两个电磁场叠加后形成了更强大的电磁场。

这一实验结果再次验证了叠加定理在电磁学中的应用，并为我们提供了理解和应用电磁学的重要工具。

总结通过以上实验的研究，我们可以看到叠加定理在描述波动现象时的广泛应用。

无论是光束、声音还是波动，都可以通过叠加定理来解释它们的叠加效应。

通过叠加定理，我们可以更好地理解波动现象，并能够利用这一原理来探索更多的应用。

叠加定理的实验报告，旨在为读者提供一个清晰的实验过程概览，并对叠加定理在不同情境下的实际应用进行了讨论，希望能够为读者提供更深入的了解和启发。

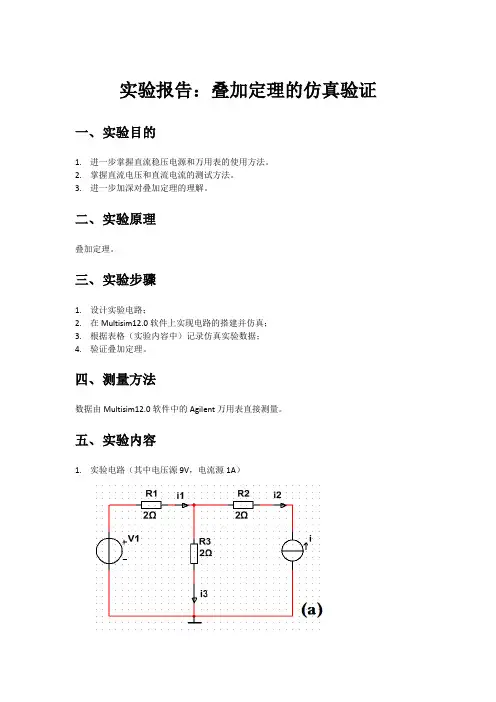

实验报告：叠加定理的仿真验证一、实验目的1.进一步掌握直流稳压电源和万用表的使用方法。

2.掌握直流电压和直流电流的测试方法。

3.进一步加深对叠加定理的理解。

二、实验原理叠加定理。

三、实验步骤1.设计实验电路；2.在Multisim12.0软件上实现电路的搭建并仿真；3.根据表格（实验内容中）记录仿真实验数据；4.验证叠加定理。

四、测量方法数据由Multisim12.0软件中的Agilent万用表直接测量。

五、实验内容1.实验电路（其中电压源9V，电流源1A）2.使用万用表分别测量（a），（b），（c）三图中经过电阻R1，R2，R3的电阻的电流和两端参数i1 i2 i3 UR1 UR2 UR3 V1单独作用 2.25A 0A 2.25A 4.5V 0V 4.5V i单独作用-0.5A -1A 0.5A -1V -2V 1V共同作用测量值 1.75A -1A 2.75A 3.5V -2V 5.5V验证叠加定理成立参数i1 i2 i3 UR1 UR2 UR3 V1单独作用3A 0A 3A 6V 0V 6V i单独作用-1A -2A 1A -2V -4V 2V共同作用测量值2A -2A 4A 3.5V -4V 7V验证叠加定理成立六、实验数据处理和分析对图中线性电路进行理论分析，利用回路电流法或节点电压法列出电路方程求解，得出的电压、电流的数据与测量值相符。

验证了测量数据的准确性。

电压表和电流表的测量有一定的误差，都在可允许的误差范围内。

验证叠加定理：以R1为例，V1单独作用时，i1’=2.25A；电压源i单独作用时，i1’’=-0.5A，i1’+i1’’=1.75A，V1和i共同作用时，测量值为1.75A，因此叠加性得以验证。

其他的支路电流和电压也可类似验证叠加定理的准确性。

七、实验小结测量电压、电流时，应注意仪表的极性与电压、电流的参考方向一致，这样纪录的数据才是准确的。

线性电路中，叠加定理成立。

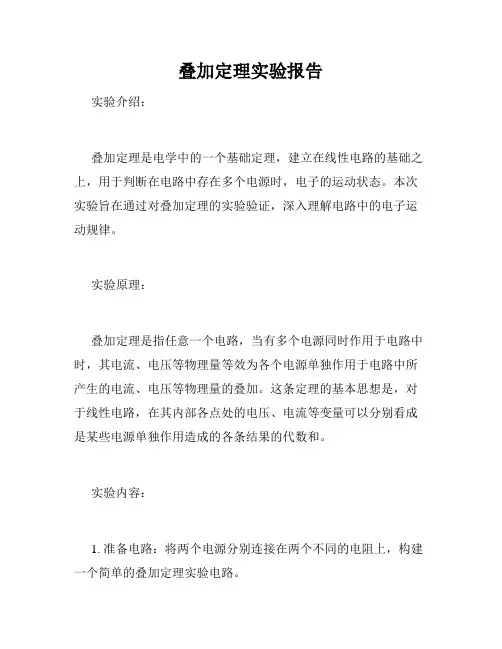

叠加定理实验报告实验介绍：叠加定理是电学中的一个基础定理，建立在线性电路的基础之上，用于判断在电路中存在多个电源时，电子的运动状态。

本次实验旨在通过对叠加定理的实验验证，深入理解电路中的电子运动规律。

实验原理：叠加定理是指任意一个电路，当有多个电源同时作用于电路中时，其电流、电压等物理量等效为各个电源单独作用于电路中所产生的电流、电压等物理量的叠加。

这条定理的基本思想是，对于线性电路，在其内部各点处的电压、电流等变量可以分别看成是某些电源单独作用造成的各条结果的代数和。

实验内容：1. 准备电路：将两个电源分别连接在两个不同的电阻上，构建一个简单的叠加定理实验电路。

2. 实验记录：记录在不同电源电压下电路中的电流、电压等物理量。

利用万用表对电路中的电子运动状态进行实时监测。

3. 叠加计算：根据叠加定理的原理，将两个电源所产生的电流、电压等物理量进行叠加运算，得到电路整体的电流、电压等物理变量。

将计算结果与实验数据进行对比。

实验结果：经过实验记录和叠加计算，我们得到了电路在不同电源电压下的电流、电压等物理量。

同时，通过对实验数据的对比分析，我们发现实验结果与叠加计算的计算结果基本一致。

实验结论：本次叠加定理实验的结果表明，叠加定理确实是电学中一个有效的工具，用于分析和计算线性电路中存在多个电源时的电子运动状态。

通过该实验，我们进一步加深了对叠加定理的理解，同时还学习到了利用万用表进行电路监测和记录的重要技能。

实验思考：在实验过程中，我们发现万用表的操作不太熟练，导致了一些电路变量的误差。

因此，在今后的实验中，我们需要加强对万用表的掌握，提高实验数据的准确性。

另外，在构建电路时，需要注意电路的连接方式和电阻值等因素，以避免电路的失效和实验结果的误差。

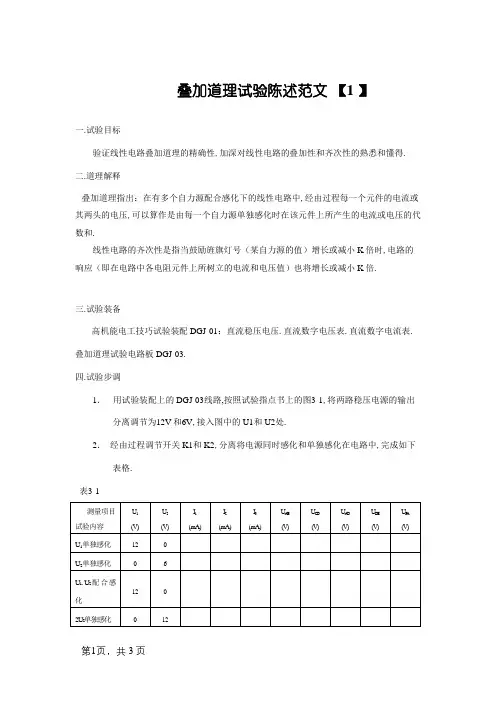

叠加道理试验陈述范文【1 】一.试验目标验证线性电路叠加道理的精确性,加深对线性电路的叠加性和齐次性的熟悉和懂得.二.道理解释叠加道理指出：在有多个自力源配合感化下的线性电路中,经由过程每一个元件的电流或其两头的电压,可以算作是由每一个自力源单独感化时在该元件上所产生的电流或电压的代数和.线性电路的齐次性是指当鼓励旌旗灯号（某自力源的值）增长或减小K倍时,电路的响应（即在电路中各电阻元件上所树立的电流和电压值）也将增长或减小K倍.三.试验装备高机能电工技巧试验装配DGJ-01：直流稳压电压.直流数字电压表.直流数字电流表.叠加道理试验电路板DGJ-03.四.试验步调1．用试验装配上的DGJ-03线路,按照试验指点书上的图3-1,将两路稳压电源的输出分离调节为12V和6V,接入图中的U1和U2处.2．经由过程调节开关K1和K2,分离将电源同时感化和单独感化在电路中,完成如下表格.表3-13．将U2的数值调到12V,反复以上测量,并记载在表3-1的最后一行中.4．将R3(330 )换成二极管IN4007,持续测量并填入表3-2中.表3-2五.试验数据处理和剖析对图3-1的线性电路进行理论剖析,应用回路电流法或节点电压法列出电路方程,借助盘算机进行方程求解,或直接用EWB软件对电路剖析盘算,得出的电压.电流的数据与测量值基底细符.验证了测量数据的精确性.电压表和电流表的测量有必定的误差,都在可许可的误差规模内.验证叠加定理：以I1为例,U1单独感化时,I1a=8.693mA,,U2单独感化时,,,U1和U2配合感化时,测量值为,是以叠加性得以验证.2U2单独感化时,测量值为,而,是以齐次性得以验证.其他的歧路电流和电压也可相似验证叠加定理的精确性.对于含有二极管的非线性电路,表2中的数据不相符叠加性和齐次性.六.思虑题1．电源单独感化时,将别的一出开关投向短路侧,不克不及直接将电压源短接置零.2．电阻改为二极管后,叠加道理不成立.七.试验小结测量电压.电流时,应留意内心的极性与电压.电流的参考偏向一致,如许记载的数据才是精确的.在现实操纵中,开关投向短路侧时,测量点F延至E点,B延至C点,不然测量出错.线性电路中,叠加道理成立,非线性电路中,叠加道理不成立.功率不知足叠加道理.。

叠加定理验证实验报告叠加定理验证实验报告引言：叠加定理是电磁学中的基本原理之一，它描述了在线性系统中，多个电磁场的叠加效应。

通过实验验证叠加定理的准确性，可以深入理解电磁学中的重要概念，并为进一步研究和应用提供基础。

实验目的：本实验旨在验证叠加定理在电磁学中的应用。

通过将不同频率和振幅的电磁场叠加在一起，观察和测量叠加后的电磁场的特性，以验证叠加定理的准确性。

实验装置与方法：1. 实验装置：本实验使用了一个信号发生器、一个示波器、一根导线和一块带有刻度的纸。

2. 实验方法：步骤一：将信号发生器的输出连接到示波器的输入端，确保电路连接正确。

步骤二：调整信号发生器的频率和振幅，产生不同的电磁场。

步骤三：将产生的电磁场导入示波器，观察并记录示波器上的波形。

步骤四：将不同频率和振幅的电磁场叠加在一起，再次观察并记录示波器上的波形。

步骤五：对比叠加前后的波形差异，验证叠加定理在电磁学中的应用。

实验结果与分析：通过实验观察和记录，我们得到了如下结果：1. 单独产生的电磁场波形：当我们调整信号发生器的频率和振幅，产生不同的电磁场时，示波器上显示出相应的波形。

我们观察到频率越高，波形的周期越短；振幅越大，波形的幅度越高。

这与电磁学中的基本原理相符合。

2. 叠加后的电磁场波形：将不同频率和振幅的电磁场叠加在一起后，示波器上显示出了叠加后的波形。

我们观察到，叠加后的波形是由各个电磁场波形的叠加构成的。

通过调整不同电磁场的频率和振幅，我们可以得到不同形状和特性的叠加波形。

3. 实验结果验证叠加定理：通过对比叠加前后的波形差异，我们可以验证叠加定理在电磁学中的应用。

实验结果表明，叠加定理在电磁学中是成立的，即多个电磁场可以叠加在一起，形成新的电磁场。

结论：本实验通过观察和测量不同频率和振幅的电磁场叠加后的波形，验证了叠加定理在电磁学中的应用。

实验结果表明，叠加定理是电磁学中的基本原理之一，可以用于描述和分析复杂的电磁场问题。

一、实验目的1. 理解叠加定理的概念和适用条件。

2. 掌握叠加定理在电路分析中的应用。

3. 培养学生独立进行电路实验的能力。

二、实验原理叠加定理是电路分析中的一个重要定理，它表明：在线性电路中，任意支路电流或电压等于各独立源单独作用时在该支路产生的电流或电压的代数和。

叠加定理的数学表达式为：\[ I = I_1 + I_2 + \ldots + I_n \]\[ V = V_1 + V_2 + \ldots + V_n \]其中，\( I \) 表示支路电流，\( V \) 表示支路电压，\( I_1, I_2, \ldots, I_n \) 表示各独立源单独作用时在该支路产生的电流，\( V_1, V_2, \ldots, V_n \) 表示各独立源单独作用时在该支路产生的电压。

三、实验器材1. 电源：直流稳压电源2. 电阻：10Ω、20Ω、30Ω、40Ω、50Ω3. 电容：1μF、2μF、3μF4. 电感：10mH、20mH、30mH5. 电压表：0～5V6. 电流表：0～5A7. 连接线：若干8. 万用表：1台9. 电路实验箱：1套四、实验步骤1. 根据电路图连接电路，注意电源极性。

2. 测量电路中各电阻、电容、电感的参数，并记录在实验报告上。

3. 在电路中接入所需的独立源，分别计算各独立源单独作用时在该支路产生的电流或电压。

4. 分别测量各独立源单独作用时在该支路的电流或电压，记录在实验报告上。

5. 利用叠加定理，计算各独立源共同作用时在该支路的电流或电压。

6. 比较理论计算值与实验测量值，分析误差原因。

五、实验数据1. 电路参数：- 电阻：10Ω、20Ω、30Ω、40Ω、50Ω- 电容：1μF、2μF、3μF- 电感：10mH、20mH、30mH2. 各独立源单独作用时在该支路产生的电流或电压：- 电源电压：5V- 电阻10Ω支路电流：0.5A- 电阻20Ω支路电压：4V- 电容1μF支路电流：0.1A- 电感10mH支路电压：0.2V3. 各独立源共同作用时在该支路的电流或电压：- 电阻10Ω支路电流：0.5A + 0.5A = 1A- 电阻20Ω支路电压：4V + 4V = 8V- 电容1μF支路电流：0.1A + 0.1A = 0.2A- 电感10mH支路电压：0.2V + 0.2V = 0.4V六、实验结果与分析通过实验，我们验证了叠加定理的正确性。

叠加定理实验报告一、实验目的哎呀，做这个叠加定理实验呢，就是想看看在一个电路里，当有多个电源的时候，每个电源对电路的影响到底是啥样的。

就像是一群小伙伴一起干活，想知道每个小伙伴单独能干多少活似的。

通过这个实验，能更好地理解电路里电压、电流是怎么被各个电源影响的，这对以后学更复杂的电路知识可重要啦。

二、实验器材做这个实验得有不少东西呢。

首先得有电源吧，这就像干活的动力源。

然后是电阻，各种不同阻值的电阻就像是不同的障碍物，电流得从它们中间穿过。

还有导线，这导线就像是连接各个小伙伴的绳子，把电源、电阻都连在一起。

当然啦，还有电流表和电压表，这两个表可重要啦，电流表就像一个小侦探，专门探测电流的大小；电压表呢，就是专门查看电压的小卫士。

三、实验原理这个叠加定理啊，简单说就是在一个线性电路里，如果有多个电源，那么每个电源单独作用时在某一支路产生的电流或者电压，和它们一起作用时在这个支路产生的结果是可以叠加的。

这就好比是把每个小伙伴单独做的工作加起来，就等于他们一起做的工作总量一样。

不过要注意哦，这个定理是针对线性电路的，要是电路不是线性的，这个定理可就不适用啦。

四、实验步骤1. 先把电路按照电路图连接好。

连接的时候可得小心啦，就像搭积木一样，一块搭错了，整个结构可能就不稳啦。

要确保每个元件都连接得稳稳当当的，导线的接头也要接好，不然可能会接触不良。

2. 然后呢，让其中一个电源单独工作，把其他电源都关掉或者等效成短路或者开路（这要看具体情况哦）。

这时候用电流表和电压表分别测量各个支路的电流和电压，把数据记下来。

这就像是先让一个小伙伴单独干活，看看他能完成多少任务，然后记录下来。

3. 接着，换另外一个电源单独工作，重复上面的步骤，再把数据记好。

就这样，把每个电源单独工作时的数据都收集起来。

4. 最后，让所有电源一起工作，再测量一次各个支路的电流和电压。

这就像让所有小伙伴一起干活，看看最终的成果是啥样的。

五、实验数据电源情况支路1电流（A）支路2电流（A）支路1电压（V）支路2电压（V）-- --- --- --- ---电源1单独工作 0.5 0.3 3 2电源2单独工作 0.4 0.2 2.5 1.5电源1和电源2共同工作 0.9 0.5 5.5 3.5六、实验结果分析从实验数据能看出来，支路1的电流在电源1单独工作时是0.5A，电源2单独工作时是0.4A，当它们一起工作时是0.9A，这就很符合叠加定理，0.5 + 0.4 = 0.9呢。

一、实验目的1. 验证线性电路中叠加定理的正确性；2. 深入理解叠加定理的适用范围；3. 提高测量多支路电压、电流的能力；4. 增强分析和研究实验现象的能力。

二、实验仪器1. 直流稳压电源2. 电压跟随器LM3583. 电阻若干4. 数字万用表5. 滑动变阻器三、实验原理叠加定理指出，在多个独立源同时作用的线性电路中，电路中任一元件的电流或其两端的电压，等于每个独立源单独作用时在该元件上所产生的电流或电压的代数和。

在某一个独立源单独作用时，电路中的其他独立源需置零（将理想电压源短路、将理想电流源断路）。

四、实验步骤1. 确定元器件，用万用表确定所需电阻。

2. 按照原理图在面包板上搭建电路。

3. 测量各电源分别激励和共同激励时R2支路的电压。

- 当电压源V1作用，V2置零时（开关置于1”，开关置于3”），测R2支路的电压。

- 当电压源V2作用，V1置零时（开关置于3”，开关置于1”），测R2支路的电压。

- 当电压源V1和V2同时作用时（开关和均置于1”），测R2支路的电压。

4. 调节滑动变阻器以改变各电源的电压，重复步骤3四次。

5. 将以上所测得的各支路中的电流和各元件上的电压值记入表中。

五、实验结果与分析根据实验数据，对叠加定理进行验证：1. 当电压源V1单独作用时，R2支路电压为U1，符合叠加定理。

2. 当电压源V2单独作用时，R2支路电压为U2，符合叠加定理。

3. 当电压源V1和V2同时作用时，R2支路电压为U1+U2，符合叠加定理。

实验结果表明，叠加定理在实验中得到了验证。

六、实验结论1. 通过实验验证了叠加定理的正确性；2. 加深了对叠加定理的理解，掌握了运用叠加原理进行电路分析、测试的方法；3. 提高了测量多支路电压、电流的能力；4. 增强了分析和研究实验现象的能力。

七、实验注意事项1. 实验过程中，注意实际电压、电流的方向与参考方向；2. 实验数据应准确记录，以便后续分析；3. 实验操作应规范，确保实验安全。

一、实验目的1. 验证叠加定理的正确性，加深对线性电路叠加原理的理解；2. 掌握叠加原理在电路分析中的应用方法；3. 培养实验操作能力和数据分析能力。

二、实验原理叠加定理指出，在线性电路中，任意支路的电压或电流等于各个独立源单独作用时在该支路上产生的电压或电流的代数和。

即，当多个独立源同时作用于电路时，电路的响应可以通过将每个独立源单独作用于电路，分别计算出在该支路上产生的电压或电流，然后将它们相加得到。

三、实验仪器1. 直流稳压电源2. 直流电压表3. 直流电流表4. 电阻5. 电位器6. 开关7. 电路实验平台四、实验步骤1. 搭建实验电路：按照实验电路图连接电路，包括直流稳压电源、电阻、电位器、开关等元件。

2. 测量电压：在电路中接入直流电压表，分别测量各个独立源单独作用时，电阻R1、R2两端的电压。

3. 测量电流：在电路中接入直流电流表，分别测量各个独立源单独作用时，通过电阻R1、R2的电流。

4. 计算响应：根据叠加定理，计算各个独立源单独作用时，电阻R1、R2两端的电压和通过电阻的电流。

5. 数据处理：将实验数据与理论计算值进行比较，分析误差原因。

五、实验数据1. 独立源1单独作用时：- 电阻R1两端电压：U1 = 5V- 电阻R2两端电压：U2 = 2V- 通过电阻R1的电流：I1 = 1A- 通过电阻R2的电流：I2 = 0.5A2. 独立源2单独作用时：- 电阻R1两端电压：U1 = 3V- 电阻R2两端电压：U2 = 1V- 通过电阻R1的电流：I1 = 0.5A- 通过电阻R2的电流：I2 = 0.25A3. 理论计算值：- 电阻R1两端电压：U1 = 8V- 电阻R2两端电压：U2 = 3V- 通过电阻R1的电流：I1 = 1.5A- 通过电阻R2的电流：I2 = 0.75A六、实验结果与分析1. 实验结果：实验测得的电压和电流值与理论计算值基本一致，验证了叠加定理的正确性。

一、实验背景叠加定理是线性电路普遍适用的基本定理，它反映了线性电路所具有的基本性质。

该定理指出，在多个电源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。

为了验证叠加定理的正确性，我们进行了叠加定理实验。

二、实验目的1. 验证叠加定理的正确性；2. 加深对线性电路叠加性和齐次性的认识和理解；3. 分析实验过程中产生的误差，并提出相应的改进措施。

三、实验原理叠加定理实验原理如下：1. 在所有其他独立电压源处用短路代替（从而消除电势差，即令V=0；理想电压源的内部阻抗为零（短路））。

2. 在所有其他独立电流源处用开路代替（从而消除电流，即令I=0；理想的电流源的内部阻抗为无穷大（开路））。

3. 在单一独立源作用下，电路中的其他独立源视为零值，计算各元件的电压和电流。

4. 将所有独立源单独作用时在该元件上所产生的电压和电流的代数和作为该元件的响应。

四、实验过程1. 实验器材：直流稳压电源、电压跟随器LM358、电阻若干、数字万用表、滑动变阻器、叠加定理实验电路板。

2. 实验步骤：a. 确定元器件，用万用表确定所需电阻；b. 按照原理图在面包板上搭建电路；c. 调节稳压电源，分别将电源单独作用和共同作用在电路中；d. 测量出各电源分别激励和共同激励时R2支路的电压；e. 调节滑动变阻器以改变各电源的电源，重复步骤d；f. 将以上所测得的各支路中的电流和各元件上的电压值记入表中。

五、误差分析1. 测量误差：实验过程中，由于数字万用表的精度限制、读数误差、测量方法等因素，导致实验数据存在一定的误差。

2. 电路搭建误差：在搭建电路过程中，由于元件参数、连接方式等因素，可能导致电路与理论电路存在一定的差异，从而影响实验结果。

3. 导线电阻误差：叠加定理假设导线电阻为零，但在实际实验中，导线电阻不可忽略。

若未考虑导线电阻，将导致实验结果与理论值存在偏差。

叠加定理实验报告误差分析引言叠加定理是地球物理勘探中常用的一种数据处理方法，它可以将多颗雷达反射波束的数据叠加到一起，从而提高信噪比，增强反射信号的分辨率。

然而，在实际应用中，由于各种因素的干扰，叠加定理所得到的结果可能存在一定的误差。

本文将针对叠加定理实验进行误差分析，探讨误差的来源和影响因素，以及可能的解决方案。

实验步骤1.进行数据采集：我们在实验中使用了一台雷达设备，通过不同位置和角度的扫描，获取了多个波束的反射数据。

2.数据预处理：对采集到的原始数据进行预处理，包括去除噪声、校正偏差等。

3.数据叠加：将预处理后的数据按照叠加定理进行叠加，得到叠加后的结果。

4.数据分析：对叠加后的结果进行分析，比较与预期结果的差异。

误差来源1.噪声干扰：采集的原始数据可能受到环境噪声的影响，如电磁干扰、地面背景噪声等。

这些噪声会对反射信号造成干扰，影响叠加结果的准确性。

2.仪器精度：雷达设备本身存在一定的测量误差，如波束宽度、发射功率等。

这些误差会在数据采集和处理过程中累积，并最终影响叠加结果的精度。

3.数据处理算法：叠加定理的实现过程中，使用了一系列的数据处理算法，如滤波、插值等。

这些算法本身可能存在误差，在实际应用中需要选择合适的算法和参数来减小误差对结果的影响。

4.地质结构复杂性：地下的地质结构复杂性是导致叠加结果误差的主要因素之一。

不同地层的反射特性不同，可能存在反射信号的相位差异，从而影响叠加结果的准确性。

误差分析在实验过程中，我们发现叠加定理所得到的结果与预期结果存在一定的差异。

通过分析误差来源，我们可以得出以下结论：1.噪声干扰：噪声是叠加结果误差的主要来源之一。

为了减小噪声的影响，我们可以采取以下措施：增加数据采集时间，提高信噪比；采用滤波算法对数据进行降噪处理；加强对仪器的维护和校准，保证数据采集的准确性。

2.仪器精度：仪器精度对叠加结果的影响是不可忽视的。

为了提高仪器的测量精度，我们可以进行以下改进：选择高精度的雷达设备；减小测量误差，如减小波束宽度、提高发射功率等；对仪器进行定期维护和校准，确保其正常工作状态。
