基于STM32F1单片机的电子秤的设计1.本文概述随着技术的进步和电子技术的普及，电子秤已成为日常生活和工业生产中不可或缺的工具。
与传统的机械秤相比，电子秤具有更高的测量精度、更强的功能性和更广泛的应用范围。
本文旨在设计一种基于STM32F1单片机的电子秤。
该设计不仅专注于电子秤的称重和单位转换等基本功能，而且通过使用STM32F1微控制器，赋予电子秤更智能的功能，如数据存储、传输和用户界面交互。
文章首先介绍了STM32F1单片机的特点和适用性，然后详细阐述了电子秤的设计原理、硬件选择和软件实现。
本文还包括对系统的测试结果和分析，以验证设计的有效性和可靠性。
通过本文的研究和设计，有望为电子秤领域提供一种创新实用的解决方案。
2.系统设计原则在这种电子秤的设计中，STM32F1微控制器作为核心控制器，其重要性体现在以下几个方面：处理能力：STM32F1系列微控制器基于ARM CortexM3内核，具有强大的处理能力和高效的能耗比。
其最大工作频率可达72MHz，足以处理电子秤所需的复杂计算和数据传输任务。
集成：该系列微控制器集成了丰富的外围接口，如ADC（模数转换器）、UART（通用异步收发器）、I2C（集成电路总线）等。
这些接口对电子秤的设计至关重要。
稳定性和可靠性：STM32F1微控制器具有优异的抗干扰能力和稳定性，适用于工业应用，确保了电子秤在复杂环境中的准确性和可靠性。
电子秤的核心部件是传感器，用于将物体的重量转换为电信号。
在该设计中，选择了压力传感器作为主要测量元件。
传感器的工作原理是基于弹性变形。
当物体受到压力时，传感器内部的电阻应变计变形，从而改变电阻值并通过惠斯通电桥将其转换为电压信号。
信号放大和滤波：传感器输出的模拟信号通常较弱，需要通过信号放大器进行放大。
为了提高信号质量，设计了滤波电路来去除噪声，保证信号的准确性。
模数转换：通过STM32F1微控制器内置的ADC将放大后的模拟信号转换为数字信号，使微控制器易于处理和计算。
电子行业电子秤stm32程序1. 引言电子行业中常用的电子秤是一种电子计量设备，广泛应用于商场超市、物流仓储、餐饮行业等场所。
它能够准确地测量物体的重量，并将结果以数字显示出来。
本文将介绍使用STM32微控制器编写的电子秤程序。
2. STM32微控制器概述STM32是意法半导体（STMicroelectronics）推出的一系列32位RISC微控制器。
它基于ARM Cortex-M内核，并且拥有丰富的外设接口和功能，适用于各种应用领域。
在电子秤中使用STM32微控制器能够提供较高的计算性能和稳定性。
3. 电子秤原理电子秤通过测量物体所产生的压力或弯曲来测量其重量。
一般来说，电子秤由称重传感器、模拟信号处理电路和数字显示及控制电路组成。
•称重传感器：称重传感器主要用于测量物体施加在秤盘上的压力或弯曲量，并将其转化为电信号。
•模拟信号处理电路：模拟信号处理电路对传感器输出的电信号进行放大、滤波和线性化处理。
•数字显示及控制电路：数字显示及控制电路接收模拟信号处理电路的输出，并将其转换为数字量，最终在显示屏上显示出来。
4. STM32电子秤程序设计4.1 硬件配置在设计STM32电子秤程序之前，需要先进行硬件配置。
以下是常见的硬件配置方案：•使用STM32微控制器：选择一款适合应用的STM32微控制器。
•连接称重传感器：将称重传感器与STM32微控制器连接，通常使用模拟输入通道接收传感器的电信号。
•连接数字显示屏：选择合适的数字显示屏，并将其与STM32微控制器连接，通常使用串行通信方式。
•添加按键和LED指示灯：加入按键和LED指示灯模块，用于用户操作和状态指示。
4.2 软件开发在进行软件开发之前，需要先搭建好开发环境，包括安装相应的开发工具和配置环境参数。
以下是常用的软件开发步骤：•创建工程：在开发工具中创建一个新的STM32工程。
•配置时钟系统：根据具体的硬件配置，配置STM32的时钟系统，确保系统运行稳定。
基于单片机的智能电子秤设计随着科技的不断发展，智能化和自动化已经成为我们生活中不可或缺的一部分。
在众多领域中，智能电子秤的设计与应用也越来越受到。
本文将介绍一种基于单片机的智能电子秤设计方案，该设计具有高精度、低成本、易于实现等优点，具有一定的实用价值。
一、概述智能电子秤是一种能够自动测量物体重量的设备，广泛应用于超市、菜市场等场所。
与传统的机械秤相比，智能电子秤具有测量精度高、使用方便、易于维护等优点。
而基于单片机的智能电子秤设计，更是将智能化和自动化技术融入到电子秤中，提高了设备的性能和可靠性。
二、设计原理基于单片机的智能电子秤设计主要是利用单片机的控制和数据处理能力，实现对物体重量的准确测量。
其核心部件为压力传感器和单片机。
压力传感器负责采集物体的重量信号，并将信号传输给单片机；单片机则对信号进行处理、分析和存储，同时控制显示屏显示物体的重量。
三、硬件设计1、单片机选择单片机是智能电子秤的核心部件，负责控制整个系统的运行。
本设计选用AT89C51单片机，该单片机具有低功耗、高性能、易于编程等优点，能够满足智能电子秤的设计要求。
2、压力传感器选择压力传感器是智能电子秤的重要组成部件，负责采集物体的重量信号。
本设计选用电阻应变式压力传感器，该传感器具有测量精度高、稳定性好、抗干扰能力强等优点。
3、显示模块选择显示模块负责将物体的重量信息呈现给用户。
本设计选用LED显示屏，该显示屏具有亮度高、视角广、寿命长等优点。
4、电源模块选择电源模块为整个系统提供稳定的电源，保证系统的正常运行。
本设计选用线性稳压电源，该电源具有输出电压稳定、纹波小、安全性高等优点。
四、软件设计软件设计是智能电子秤的关键部分之一，直接影响设备的性能和可靠性。
本设计的软件部分采用C语言编写，主要包括数据采集、数据处理、数据显示等模块。
具体流程如下：1、开机后，系统进行初始化操作；2、压力传感器采集物体的重量信号；3、单片机对采集到的信号进行处理和分析；4、单片机将处理后的数据存储到存储器中；5、单片机控制LED显示屏显示物体的重量信息；6、系统继续等待下一次测量。
基于STM32的电子秤目录目录 (2)1 绪论 (1)1.1 电子秤系统的概况 (2)1.2 电子秤的发展史 (2)1.3 电子秤应用范围 (2)1.4电子秤的研究动态 (2)2 电子秤的工作原理 (3)2.1 电子秤性能及技术要求 (3)2.2 工作原理 (3)2.3 基本结构 (3)3 电子秤的硬件设计 (5)3.1信号采集电路 (5)3.2 单片机控制系统 (11)3.3显示与语音播报电路 (15)3.3.1显示电路 (15)3.3.2语音播报电路 (16)3.4 低压报警电路 (19)4 电子秤控制系统的软件设计 (20)4.1 主程序设计 (20)4.1.1 主程序设计思路 (20)4.1.2 主程序工作原理 (22)4.1.3主程序流程框图 (22)4.2系统初始化 (22)4.2.1 ICL7109的初始化 (25)4.3 A/D转换结果处理程序 (25)4.3.1 A/D转换过程 (25)4.3.2 采样数据处理 (26)4.3.3 主程序 (29)4.3.4 语音播报程序 (30)4.11主程序设计思路 (20)4.12 主程序设计原理 (22)4.13主程序流程框图 (22)4.2系统初始化 (22)4.2.1 STM32的初始化 (25)4.3A/D转换结果处理程序 (25)4.3.1A/D转换过程 (25)4.3.2采样数据处理 (26)4.3.3主程序 (29)4.3.4语音播报程序 (30)5 结论 (31)参考文献 (33)致谢 (34)1 绪论随着科学技术和经济的发展，需要称量物品的设备也需要更新换代，人们对称重装置的要求也越高，电子秤重装置推广，从而进入到传感器，电子学和微处理机领域、使得称重装置变成为电子仪器。
它的特点是：精确、智能、方便、明了、可靠，克服了传统的杆秤、盘秤不精确、速度慢、易作弊等缺点。
称重技术的突破是微处理机的应用。
称重技术的这种发展是由于不仅要求获得静态称重数据，而且进一步要求称重工作的自动化，实现快速称量，以及测量各种动态参数，提高测量精度和各种数据的及时处理。
HEBEINONGJI摘要:本文介绍的是基于单片机的无线电子称重系统的设计，实现了电子秤的称重、去皮、数字显示和超重报警的功能。
在重量检测系统功能和STM32F103C8T6单片机运用的基础上,讲述了称重系统的整体构成,对称重系统各个设计模块的原理进行了介绍，并且对组成各单元硬件电路的主要器件功能做了说明。

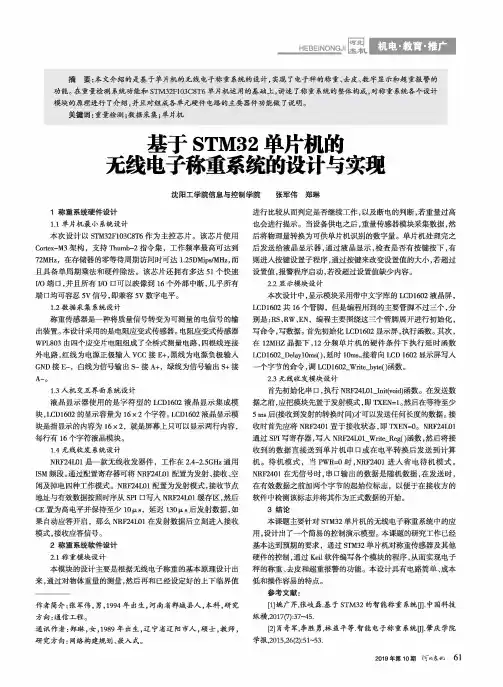

关键词:重量检测;数据采集;单片机基于STM32单片机的无线电子称重系统的设计与实现沈阳工学院信息与控制学院张军伟郑琳1称重系统硬件设计1.1单片机最小系统设计本次设计以STM32F103C8T6作为主控芯片。
该芯片使用Cortex-M3架构，支持Thumb-2指令集，工作频率最高可达到72MHz,在存储器的零等待周期访问时可达1.25DMips/MHz,而且具备单周期乘法和硬件除法。
该芯片还拥有多达51个快速"0端口，并且所有I/O口可以映像到16个外部中断，几乎所有端口均可容忍5V信号,即兼容5V数字电平。
1.2数据采集系统设计称重传感器是一种将质量信号转变为可测量的电信号的输出装置。
本设计采用的是电阻应变式传感器。
电阻应变式传感器WPL803由四个应变片电阻组成了全桥式测量电路，四根线连接外电路，红线为电源正极输入VCC接E+,黑线为电源负极输入GND接E-,白线为信号输出S-接A+,绿线为信号输出S+接A-o1.3人机交互界面系统设计液晶显示器使用的是字符型的LCD1602液晶显示集成模块.LCD1602的显示容量为16x2个字符。
LCD1602液晶显示模块是指显示的内容为16x2,就是屏幕上只可以显示两行内容，每行有16个字符液晶模块。
1.4无线收发系统设计NRF24L01是一款无线收发器件，工作在2.4-2.5GHz通用ISM频段。
通过配置寄存器可将NRF24L01配置为发射、接收、空闲及掉电四种工作模式。
NRF24L01配置为发射模式，接收节点地址与有效数据按照时序从SPI口写入NRF24L01缓存区，然后CE置为高电平并保持至少10»s,延迟130p,s后发射数据，如果自动应答开启，那么NRF24L01在发射数据后立刻进入接收模式，接收应答信号。

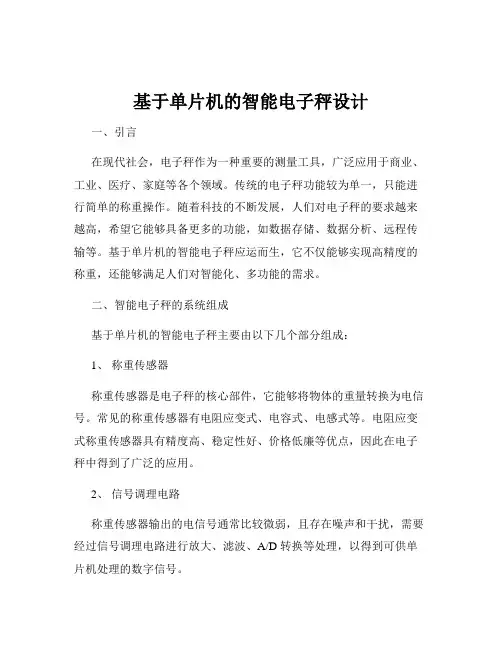

基于单片机的智能电子秤设计一、引言在现代社会，电子秤作为一种重要的测量工具，广泛应用于商业、工业、医疗、家庭等各个领域。
传统的电子秤功能较为单一，只能进行简单的称重操作。
随着科技的不断发展，人们对电子秤的要求越来越高，希望它能够具备更多的功能，如数据存储、数据分析、远程传输等。
基于单片机的智能电子秤应运而生，它不仅能够实现高精度的称重，还能够满足人们对智能化、多功能的需求。
二、智能电子秤的系统组成基于单片机的智能电子秤主要由以下几个部分组成：1、称重传感器称重传感器是电子秤的核心部件，它能够将物体的重量转换为电信号。
常见的称重传感器有电阻应变式、电容式、电感式等。
电阻应变式称重传感器具有精度高、稳定性好、价格低廉等优点，因此在电子秤中得到了广泛的应用。
2、信号调理电路称重传感器输出的电信号通常比较微弱，且存在噪声和干扰，需要经过信号调理电路进行放大、滤波、A/D 转换等处理，以得到可供单片机处理的数字信号。
3、单片机单片机是智能电子秤的控制核心，它负责接收和处理来自信号调理电路的数字信号，并进行数据计算、存储、显示等操作。
常见的单片机有 51 系列、STM32 系列等。
4、显示模块显示模块用于显示称重结果和其他相关信息，常见的显示模块有液晶显示屏（LCD）和发光二极管显示屏（LED）。
LCD 显示屏具有显示清晰、功耗低等优点，而 LED 显示屏则具有亮度高、可视距离远等优点。
5、按键模块按键模块用于设置电子秤的参数，如单位转换、去皮、清零等。
6、存储模块存储模块用于存储称重数据，以便后续查询和分析。
常见的存储模块有 EEPROM、FLASH 等。
7、通信模块通信模块用于实现电子秤与上位机或其他设备之间的数据传输，常见的通信模块有蓝牙、WiFi、RS232 等。
三、智能电子秤的工作原理当物体放置在电子秤的秤盘上时，称重传感器受到压力作用，产生相应的电阻变化。
信号调理电路将称重传感器输出的电阻变化转换为电压变化，并进行放大、滤波等处理。

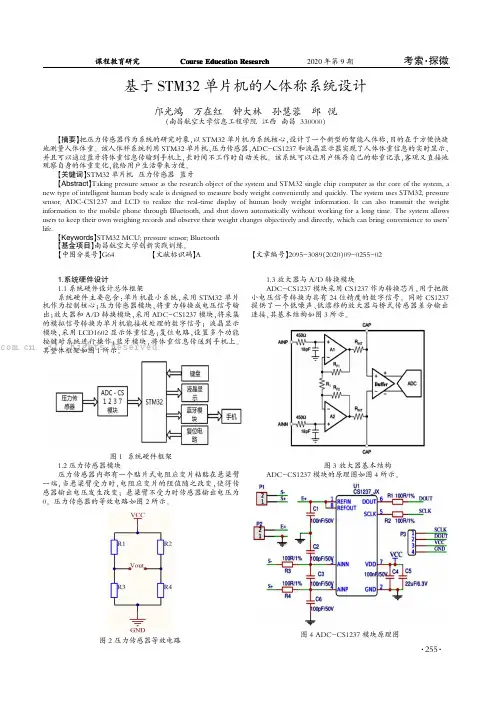

2020年第9期Course Education Research 课程教育研究1.系统硬件设计1.1系统硬件设计总体框架系统硬件主要包含:单片机最小系统,采用STM32单片机作为控制核心;压力传感器模块,将重力转换成电压信号输出;放大器和A/D 转换模块,采用ADC-CS1237模块,将采集的模拟信号转换为单片机能接收处理的数字信号;液晶显示模块,采用LCD1602显示体重信息;复位电路,设置多个功能按键对系统进行操作;蓝牙模块,将体重信息传送到手机上。
其整体框架如图1所示。
图1系统硬件框架1.2压力传感器模块压力传感器内部有一个贴片式电阻应变片粘贴在悬梁臂一端,当悬梁臂受力时,电阻应变片的阻值随之改变,使得传感器输出电压发生改变;悬梁臂不受力时传感器输出电压为0。
压力传感器的等效电路如图2所示。
1.3放大器与A/D 转换模块ADC-CS1237模块采用CS1237作为转换芯片,用于把微小电压信号转换为具有24位精度的数字信号。
同时CS1237提供了一个低噪声、低漂移的放大器与桥式传感器差分输出连接,其基本结构如图3所示。
图3放大器基本结构ADC-CS1237模块的原理图如图4所示。
图4ADC-CS1237模块原理图基于STM32单片机的人体称系统设计邝光鸿万在红钟大林孙慧蓉邱悦(南昌航空大学信息工程学院江西南昌330000)【摘要】把压力传感器作为系统的研究对象,以STM32单片机为系统核心,设计了一个新型的智能人体称,目的在于方便快捷地测量人体体重。
该人体秤系统利用STM32单片机、压力传感器、ADC-CS1237和液晶显示器实现了人体体重信息的实时显示,并且可以通过蓝牙将体重信息传输到手机上,长时间不工作时自动关机。
该系统可以让用户保存自己的称重记录,客观又直接地观察自身的体重变化,能给用户生活带来方便。
【关键词】STM32单片机压力传感器蓝牙【Abstract 】Taking pressure sensor as the research object of the system and STM32single chip computer as the core of the system,a new type of intelligent human body scale is designed to measure body weight conveniently and quickly.The system uses STM32,pressure sensor,ADC⁃CS1237and LCD to realize the real⁃time display of human body weight information.It can also transmit the weight information to the mobile phone through Bluetooth,and shut down automatically without working for a long time.The system allows users to keep their own weighing records and observe their weight changes objectively and directly,which can bring convenience to users’life.【Keywords 】STM32MCU;pressure sensor;Bluetooth 【基金项目】南昌航空大学创新实践训练。

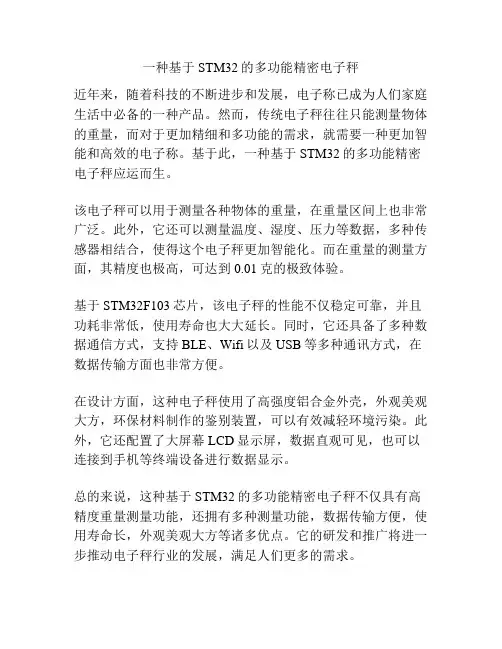

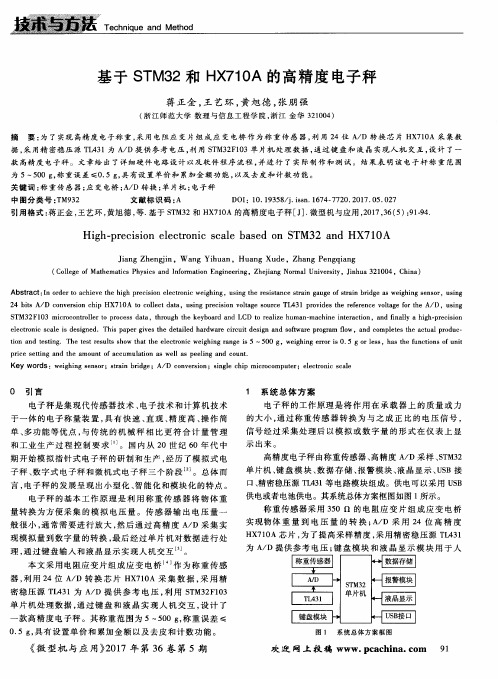

一种基于STM32的多功能精密电子秤
近年来，随着科技的不断进步和发展，电子称已成为人们家庭生活中必备的一种产品。
然而，传统电子秤往往只能测量物体的重量，而对于更加精细和多功能的需求，就需要一种更加智能和高效的电子称。
基于此，一种基于STM32的多功能精密电子秤应运而生。
该电子秤可以用于测量各种物体的重量，在重量区间上也非常广泛。
此外，它还可以测量温度、湿度、压力等数据，多种传感器相结合，使得这个电子秤更加智能化。
而在重量的测量方面，其精度也极高，可达到0.01克的极致体验。
基于STM32F103芯片，该电子秤的性能不仅稳定可靠，并且功耗非常低，使用寿命也大大延长。
同时，它还具备了多种数据通信方式，支持BLE、Wifi以及USB等多种通讯方式，在数据传输方面也非常方便。
在设计方面，这种电子秤使用了高强度铝合金外壳，外观美观大方，环保材料制作的鉴别装置，可以有效减轻环境污染。
此外，它还配置了大屏幕LCD显示屏，数据直观可见，也可以连接到手机等终端设备进行数据显示。
总的来说，这种基于STM32的多功能精密电子秤不仅具有高精度重量测量功能，还拥有多种测量功能，数据传输方便，使用寿命长，外观美观大方等诸多优点。
它的研发和推广将进一步推动电子秤行业的发展，满足人们更多的需求。

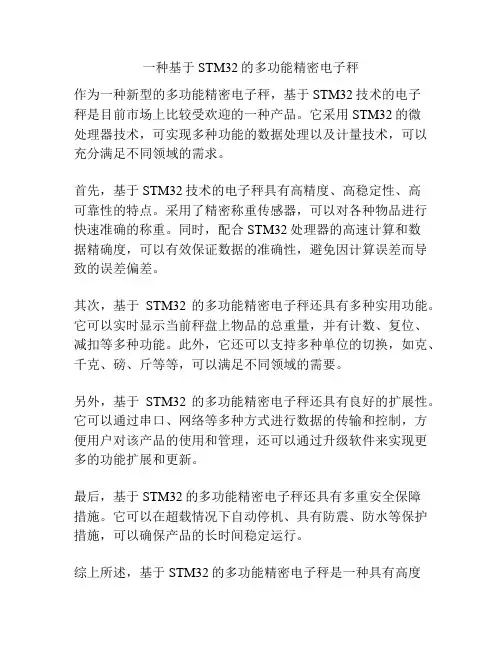

一种基于STM32的多功能精密电子秤
作为一种新型的多功能精密电子秤，基于STM32技术的电子
秤是目前市场上比较受欢迎的一种产品。
它采用STM32的微
处理器技术，可实现多种功能的数据处理以及计量技术，可以充分满足不同领域的需求。
首先，基于STM32技术的电子秤具有高精度、高稳定性、高
可靠性的特点。
采用了精密称重传感器，可以对各种物品进行快速准确的称重。
同时，配合STM32处理器的高速计算和数
据精确度，可以有效保证数据的准确性，避免因计算误差而导致的误差偏差。
其次，基于STM32的多功能精密电子秤还具有多种实用功能。
它可以实时显示当前秤盘上物品的总重量，并有计数、复位、减扣等多种功能。
此外，它还可以支持多种单位的切换，如克、千克、磅、斤等等，可以满足不同领域的需要。
另外，基于STM32的多功能精密电子秤还具有良好的扩展性。
它可以通过串口、网络等多种方式进行数据的传输和控制，方便用户对该产品的使用和管理，还可以通过升级软件来实现更多的功能扩展和更新。
最后，基于STM32的多功能精密电子秤还具有多重安全保障
措施。
它可以在超载情况下自动停机、具有防震、防水等保护措施，可以确保产品的长时间稳定运行。
综上所述，基于STM32的多功能精密电子秤是一种具有高度
精确性、多种功能、扩展性和安全性保障的新型产品，可以在不同领域中得到广泛的应用，带来更大的商业收益和社会价值。
2012年电子设计大赛黑龙江科技大学题目名称：多功能电子计价秤制作参赛队员：张城照黄力修陈高禹院系：电气与信息工程学院摘要：智能电子秤是将检测与转换技术、计算机技术、信息处理、数字技术等技术综合一体的现代新型称重仪器。
它与我们日常生活紧密结合成为一种方便、快捷、称量精确的工具，广泛应用于商业、工厂生厂、集贸市场、超市、大型商场、及零售业等公共场所的信息显示和重量计算。
本作品使用STM32单片机作为中心控制单元，通过称重传感器采集质量信息，以HX711进行模数转换单元，在配以TFT液晶显示和触摸屏控制，及WT588D进行语音播报组成。
该电子称不但计量准确、快速方便，更重要的自动称重、计价功能外，还可实现去皮、净/毛转，自动计算，数字显示，语音播报，显示实时温度，实时时间。
本系统是针对是电子称的自动称重、自动计价、数据处理，语音播报进行研究的。
为了阐明用单片机是如何对采样数据进行处理，对数据的采集和转换、计算问题进行了研究。
讨论了单片机控制系统中关键的中断、计算问题，结果表明通过软件设计实现更完善。
本文在给出智能电子称硬件设计的基础上，详细分析了电子称的软件控制方法。
由于单片机控制的电子称结构简单，成本低廉，深受人们的喜爱，本文将对此进行详细讨论关键字：电子秤；STM32；称重传感器；HX711； TFT液晶屏幕；WT588DAbstract:Intelligent electronic balance values detection and the modern new-type names of technical com prehensive one body such as conversion technical, computer technology, message handling and d igital technology instrument. Its and our close combination of daily life becomes a kind of conveni ent, shortcut, weighing accurate tool , is applied extensively in commercial, factory raw factory , g athers trade market, supermarket and large scale market , the message of the etc. public place of retail trade shows and weight calculation.Intelligent electronic name passes through name mainly with STM32 as central control unit, value sensor to carry out modulus conversion unit , it is matching with keyboard , show by TFTand powerful software to form. It is accurate that this electron claims to not only measure , fast c onvenience, more important automatic name may still realize besides heavy, valuation function t o remove the peel , completely / hair turns , calculate voluntarily, figure shows , is welcomed by masses of user. Intelligent electronic name since carry convenience.This system aims at is the automatic name of electronic name heavy, automatic valuation and dat a handling carry out research. To expound to use single flat machine , it is to how to carry out han dling for sampling data , is for the collection of data and conversion and calculation problem has s tudied. Have discussed the suspension of the key in single flat machine control system , calculate problem , show as a result that through software design, realization is perfected more. This text is weighing the foundation of hardware design to intelligent electron , has analysed the software c ontrol method of electronic name in detail. Since the electron of single flat machine control weig hs structure, is simple, cost is cheap, receive deeply people like , this text will carry out detailed di scussion for this.Key words：Intelligent and electronic to scale; Single flat machine 89c52; Weigh heavy sensor; LED shows题目要求：1.基本部分：（1）能用键盘设置单价，称重后能同时显示重量、单价和总额；电子计价秤：最大称重为10.000公斤，重量误差不大于±0.1％；（2）具有TFT液晶屏显示，显示重量、单价、总额等信息。
a.重量显示为5位数码，单位为公斤，最大重量显示值为99.999公斤；b.单价金额显示为5位数码，单位为元，最大单价金额显示值值为999.99元；c.总价金额显示为6位数码，单位为元，最大总价金额显示值值为9999.99元，总价金额误差不大于0.01元；（3）具有去皮功能和总额累加计算功能；（4）能预存10种商品的单价；可以随意调出使用（5）测量并显示环境温度，温度测量误差不大于1℃；（6）称量0-10kg称重；（7）语音播报测量结果2.发挥部分：（1）具有实时时钟显示并具有掉电保护，可显示日历时钟（年、月、日、时、分、秒）；（2）扩展高精度A/D转换器，提高电子计价秤测量精度，测量误差不大于±0.01％；（3）能预存10种商品的名称（或代号）和商品的单价;单元模块设计：1、主控芯片模块2、TFT液晶屏模块3、称重模块4、语音播报模块5、24bitAD HX711转换模块6、软件部分模块介绍：1、主控芯片模块在该制作中，我们采用了STM32为主控芯片，主要是考虑到HX711是24bit的AD，运算量大，且我们的制作还加设了TFT彩色液晶模块，语音播报模块等的外设，普通的MCU的刷屏和运算速度是不够的，所以我选择了STM32作为主控芯片。
下面是关于芯片的主要介绍：STM32F103xC 、STM32F103xD 和STM32F103xE 增强型系列使用高性能的ARM® Cortex™-M3 32位的RISC内核，工作频率为72MHz，内置高速存储器( 高达512K字节的闪存和64K 字节的SRAM)，丰富的增强I/O 端口和联接到两条APB总线的外设。
所有型号的器件都包含3个12位的ADC、4个通用16位定时器和2 个PWM定时器，还包含标准和先进的通信接口：多达2 个I2C 接口、3 个SPI接口、2个I2S 接口、1个SDIO接口、5个USART接口、一个USB接口和一个CAN接口2、TFT彩色液晶模块TFT-LCD即薄膜晶体管液晶显示器。
其英文全称为：Thin Film Transistor-Liquid Crystal Display。
TFT-LCD与无源TN-LCD、STN-LCD的简单矩阵不同，它在液晶显示屏的每一个象素上都设置有一个薄膜晶体管（TFT），可有效地克服非选通时的串扰，使显示液晶屏的静态特性与扫描线数无关，因此大大提高了图像质量。
TFT-LCD也被叫做真彩液晶显示器。
该模块有如下特点：1，320×240的分辨率。
2，16位真彩显示。
3，自带触摸屏，可以用来作为控制输入。
4，通用的接口，除了ALIENTEK MiniSTM32开发板，该液晶模块还可以使用在优异特、STMSKY、红牛等开发板上。
这里在硬件上，TFTLCD模块与IO口对应关系如下：LCD_LED对应PC10;LCD_CS对应PC9;LCD _RS对应PC8;LCD _WR对应PC7;LCD _RD对应PC6;LCD _D[17:1]对应PB[15:0];TFTLCD显示需要的相关设置步骤如下：1）设置STM32与TFTLCD模块相连接的IO。
这一步，先将我们与TFTLCD模块相连的IO口设置为输出，具体使用哪些IO口，这里需要根据连接电路以及TFTLCD模块的设置来确定。
2）初始化TFTLCD模块。
其实这里就是上和上面OLED模块的初始化过程差不多。
通过向TFTLCD写入一系列的设置，来启动TFTLCD的显示。
为后续显示字符和数字做准备。
3）通过函数将字符和数字显示到TFTLCD模块上。
触控部分：电阻式触摸屏利用压力感应进行控制。
电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏，这是一种多层的复合薄膜，它以一层玻璃或硬塑料平板作为基层，表面涂有一层透明氧化金属（透明的导电电阻）导电层，上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的（小于1/1000英寸）的透明隔离点把两层导电层隔开绝缘。
当手指触摸屏幕时，两层导电层在触摸点位置就有了接触，电阻发生变化，在X和Y两个方向上产生信号，然后送触摸屏控制器。
