机械制图 机械图样的画法 断面图

机械制图及其相关标准的变化摘要：综合近年来最新发布的有关国家标准，系统指出了机械工程制图国家标准的现行版本，分析了绘图用图线、视图画法与尺寸注法、表面粗糙度标注方法、力学性能符号以及形位公差基准符号等方面的变化。

同时介绍了国家标准最新规定的指引线和基准线画法、未定义形状边的注法、CAD制图标准等。

关键词：机械制图图样画法与标注国家标准一、机械制图与技术制图国家标准的现行版本众所周知，机械制图与技术制图标准是机械制图常用的基础性国家标准。

以前，机械制图一直使用1984年版《机械制图》系列国家标准。

为了与新版国际标准接轨，以及与我国现行的《技术制图》标准相协调统一，自1995年以来，我国陆续对1984版《机械制图》国家标准进行了修订。

到目前为止，1984年版《机械制图》标准除了GB/T4457.4—1984《机械制图剖面符号》、GB/T4458.3—1984《机械制图轴测图》、GB/T4460—1984《机械制图机构运动简图符号》三项标准仍为现行有效版本外，其余《机械制图》标准均被修订。

这些新修订的机械制图国家标准均等同或修改采用相应国际标准，与国际标准保持高度的一致。

机械制图及相关的技术制图国家标准的现行版本见表1。

表1机械制图和技术制图国家标准的现行版本二、机械制图标准的主要变化1 图线1）增加了粗虚线这一线形。

以前的标准只规定细虚线一种，所以，机械制图中所使用的虚线也一直是细虚线。

按新标准规定，粗虚线应用于允许表面处理的表示线。

以前允许表面处理的表示线用粗点画线表示，现在已改为用粗虚线表示。

而粗点画线现在只用于限定范围表示线，如：表示限定局部热处理的范围、限定不镀（涂）的范围、限定形位公差被测要素和基准要素范围等。

这一点应加以注意。

2）粗线与细线的宽度比例由3：1改为2：1。

即新标准加宽了细线的宽度。

同时，取消了0.18mm这一图线宽度系列。

这个系列被旧标准列为尽量避免采用的线宽。

此外，新标准将0.5mm和0.7mm两种线宽列为优先采用的线宽，这是旧标准所没有的。

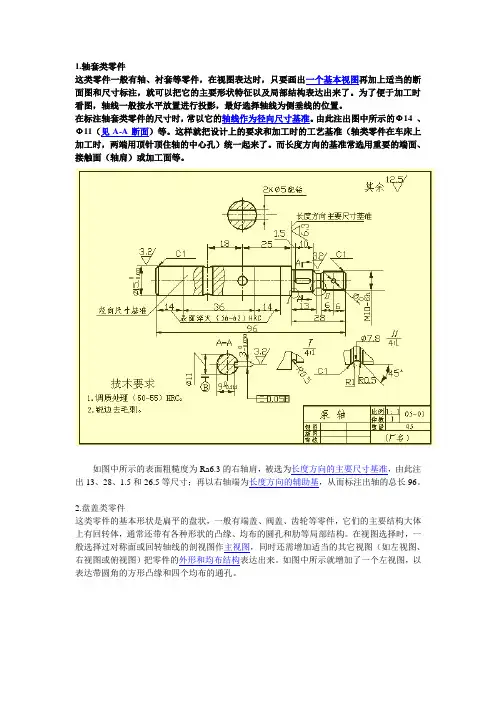

1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

第3章图样画法基本要求3.1 视图3.2 剖面图和断面图3.3 简化画法基本要求(1)了解视图分类、常用的简化画法及第三角画法。

(2)明确剖面图与断面图的基本概念及其异同；(3)掌握物体的剖面图的画法及标注；(4)掌握物体的断面图的画法及标注；(5)掌握带剖、断面图的视图的阅读。

3.1 视图1.视图(1)基本视图(2)特殊视图2.第三角画法(1)空间八分角(2)第三角画法1.基本视图物体向基本投影面投影所得的视图，称为基本视图。

国家标准中规定正六面体的六个面为基本投影面,将物体放在六面体中,然后向各基本投影面进行投影,即得到六个基本视图。

六个基本视图六个基本视图的配置及其名称2.特殊视图(1) 镜像投影⑵向视图⑵向视图（续）⑶局部视图局部视图按基本视图配置⑶局部视图（续）局部视图按向视图配置局部的斜视图旋转配置3.第三角画法第一角和第三角画法比较第三角画法视图配置第一角画法和第三角画法的不同点3.2 剖面图和断面图1. 基本概念2.剖切方式3.剖面图的种类4.断面图的种类问题的提出—六面投影图不能准确表达形体若在形体中部剖切，即用直接正投影法画剖面图便可区分此二形体问题的提出—投影图虚线太多难以清晰表达形体当物体的内部形状较复杂时，如房屋的视图中就会出现虚线与实线交错、重叠的现象，从而影响了图形的清晰，同时也不便于标注尺寸和表达物体内部材料。

为此，在制图时，对于物体的内部结构形状，常采用剖面图来表达。

问题的提出—投影图虚线太多难以清晰表达形体（续）问题的提出—投影图虚线太多难以清晰表达形体（续2）1. 基本概念1）定义⑴剖面图假想用剖切面（平面或曲面）剖开物体，移去观察者和剖切面之间的部分，将剩余部分物体（与剖切面接触的区域内画上剖面线或材料图例）向投影面投射所得的图形，称为剖面图，机械制图称为剖视图。

⑵断面图假想用剖切面将物体某处切断，仅画出该剖切面与物体接触部分（区域内画上剖面线或材料图例）即剖切面截割物体的截断面图形，称为断面图。

机械制图的表达方法机械图样主要通过基本视图、剖视图、断面图和局部放大图进行表达，本节主要介绍基本视图的相关知识，剖视图和断面图的相关知识将在后面章节中进行详细介绍。

基本视图形成原理机械图样用一组视图，并采用适当的投影法表示机械零件内外结构形状。

视图是按正投影法(即机件向投影面投影)得到的图形，视图的绘制必须符合投影规律。

机件向投影面投影时，观察者、机件与投影面三者之间有两种相对位置：机件位于投影面和观察者之间时称为第一角投影法；投影面位于机件与观察者之间时称为第三角投影法。

我国国家标准规定采用第一角投影法。

基本视图是机械图样中最基本的图形，它是将物体放在三投影面体系中，分别向3个投影面作投射所得到的图形，即主视图、俯视图、左视图，如图8-2所示。

图8-2 三视图形成原理示意图基本视图的投影原则当机件的结构十分复杂时，使用三视图来表达机件就十分困难。

国标规定，在原有的三个投影面上增加3个投影面，使得整体6个投影面形成一个正六面体，它们分别是：右视图、主视图、左视图、后视图、仰视图和俯视图，各视图展开后都要遵循长对正、高平齐、宽相等的投影原则。

主视图：由前向后投影的是主视图。

俯视图：由上下投影的是俯视图。

左视图：由左向右投影的是左视图。

右视图：由右向左投影的是右视图。

-206-仰视图：由下向上投影的是仰视图。

后视图：由后向前投影的是后视图。

主视图的选择主视图是表达零件形状最重要的视图，其选择是否合理将直接影响其他视图的选择和看图是否方便，甚至影响到画图时图幅的合理利用。

一般来说，零件主视图的选择应满足【合理位置】和【形状特征】两个基本原则。

所谓【合理位置】通常是指零件的加工位置和工作位置；【形状特征】原则就是将最能反映零件形状特征的方向作为主视图的投影方向，即主视图要较多地反映零件各部分的形状及它们之间的相对位置，以满足清晰表达零件的要求。

其他视图的选择一般来讲，仅用一个主视图是不能完整反映零件的结构形状的，必须选择其他视图，包括剖视图、断面图和局部放大图等。

GB/T4457.4-2002 机械制图图样画法图线1 线型及应用（表1）表1 线型及应用表1（续）2 新旧《图线》标准的主要区别2.1 机械制图用线型由8种增至9种，新增了粗虚线。

2.2 粗细线线宽比改为2∶1。

2.3 过渡线由粗实线改为细实线表示。

2.4 剖切符号的线型为粗实线（原为粗实线的1～1.5倍）。

2.5 明确规定了模样分型线用粗实线表示。

2.6 轨迹线由细点化画线改为细双点画线。

2.7 双折线原标准仅作断裂处的边界线使用，在新标准中还可以当作视图与剖视图的分界线。

3 图线宽度的选用在选择图线宽度和组别时，应根据图样的类型、尺寸大小、比例和缩微复制的要求确定。

应优先采用0.5和0.7两种线型组别，见表2。

表2 线型组别4 图线的画法4.1 线素的长度：除No.01线型外，构成其它线型的线素长度，在GB/T 17450—1998《技术制图 图线》中都作了具体的规定。

并明确指出手工绘图时，线素的长度应符合规定。

表3列出了与GB/T 4457.4—2002《机械制图 图样画法 图线》中所规定的线型有关的线素长度。

表3 线素长度及适用线型（摘自GB/T 17450—1998《技术制图 图线》）在绘制机械图样时，应根据表3所规定的线素长度画细虚线、粗虚线、细点画线、粗点画线和细双点画线。

4.2 双折线的画法：在GB/T 17450—1998《技术制图 图线》与GB/T 4457.4—2002《机械制图 图样画法 图线》中，都没有对双折图2图1线的画法作出具体的规定。

但包含有图线规定的GB/T 14665—1998《机械工程 CAD制图规则》和GB/T 18686—2002《技术制图 CAD系统用图线的表示》，均明确规定双折线应按图1所示的画法画。

4.3 图线相交时的画法：当图样上出现两条或两条以上的图线相交时，图线应相交于画处。

也就是说不能相交于间隔或点处。

如图2所示（注意左上方图的图线相交是不正确的）。
