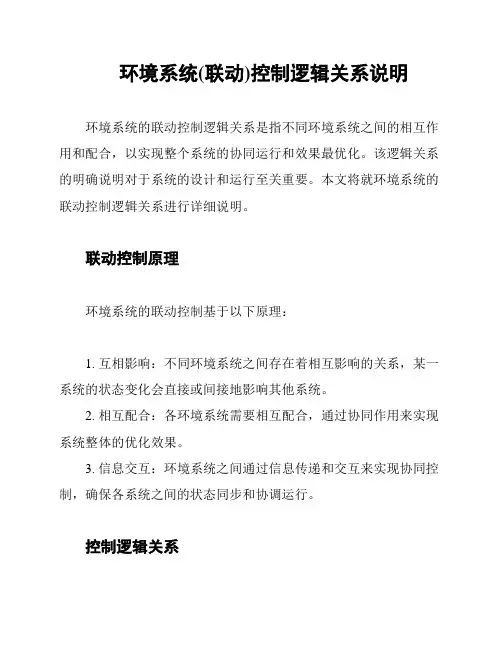

环境系统(联动)控制逻辑关系说明环境系统的联动控制逻辑关系是指不同环境系统之间的相互作用和配合,以实现整个系统的协同运行和效果最优化。
该逻辑关系的明确说明对于系统的设计和运行至关重要。
本文将就环境系统的联动控制逻辑关系进行详细说明。
联动控制原理环境系统的联动控制基于以下原理:1. 互相影响:不同环境系统之间存在着相互影响的关系,某一系统的状态变化会直接或间接地影响其他系统。
2. 相互配合:各环境系统需要相互配合,通过协同作用来实现系统整体的优化效果。
3. 信息交互:环境系统之间通过信息传递和交互来实现协同控制,确保各系统之间的状态同步和协调运行。
控制逻辑关系环境系统的联动控制逻辑关系包括以下要点:1. 监测与反馈:各环境系统需要进行实时监测和数据收集,获取系统状态和运行情况的反馈信息。
2. 分析与判断:通过对监测数据的分析和判断,确定系统的工作状态和需求,作为后续控制的依据。
3. 联动指令:根据分析结果,生成相应的联动指令,包括对其他系统的控制命令、调整参数等,实现协同控制。
4. 传输与执行:将联动指令传输给各环境系统,由系统执行相应的调整和操作。
5. 监控与调整:对联动过程进行监控,根据实时反馈信息对控制参数进行调整,确保联动控制的稳定和效果的最优化。
实际应用环境系统的联动控制逻辑关系在多个领域具有广泛的应用,例如:1. 城市交通系统:不同交通系统(道路、公交、地铁等)之间的协同控制,实现交通拥堵的缓解和交通流的优化。
2. 工业生产系统:不同生产工艺系统之间的联动控制,提高生产效率和资源利用率。
3. 能源管理系统:不同能源供应系统之间的协同控制,实现能源的合理分配和节约使用。
结论环境系统的联动控制逻辑关系是实现协同控制和系统优化的重要手段。
通过合理的监测、分析、指令传输和调整,各环境系统能够实现协同运行,提高整个系统的效率和性能。
在实际应用中,需要根据具体系统的特点和需求进行适当的调整和优化,以推动系统的可持续发展和效果的最大化。
电力系统(联动)控制逻辑关系说明本文档旨在介绍电力系统联动控制的逻辑关系。
联动控制是指不同部件之间的协同工作,以确保电力系统的稳定运行和优化性能。
1.背景电力系统是由发电、输电、配电及用户等多个组成部分组成的复杂系统。
为了保证整个系统的可靠运行,必须对各个部分进行联动控制。
2.控制逻辑关系说明2.1 发电部分发电部分是电力系统的核心组成部分,其控制逻辑关系如下:根据电力需求和系统负载情况,发电机组产生相应的电能。
发电机组需要根据电力系统的负荷变化进行调度控制,以保持系统的稳定运行。
2.2 输电部分输电部分是将发电部分产生的电能输送到各个用电点的部分。
其控制逻辑关系如下:输电线路和变压器根据电力负荷和电压要求,进行相应的调节和控制。
输电部分需要根据发电部分的输出和用户的需求,进行负荷分配和电能传输。
2.3 配电部分配电部分是将输电部分提供的电能分配给各个用户的部分。
其控制逻辑关系如下:配电变压器将输电线路提供的高压电能变换为适合用户使用的低压电能。
配电部分需要根据用户的需求和电力系统的负荷情况,进行负荷控制和电能分配。
3.联动控制策略为了实现电力系统的联动控制,需要采取以下策略:建立电力系统的实时监测和控制系统,对各个部分的状态进行监测和调节。
制定合理的负荷分配策略,根据用户的需求和系统的负荷情况进行合理的电能分配。
建立紧急故障处理机制,对电力系统出现的故障进行及时处理和修复。
4.总结电力系统的联动控制需要确保各个部分之间的协同工作,以保证系统的稳定运行和优化性能。
通过建立合理的控制逻辑和联动控制策略,可以提高电力系统的可靠性和效率。
以上是对电力系统(联动)控制逻辑关系的说明,希望能对电力系统的理解提供帮助。

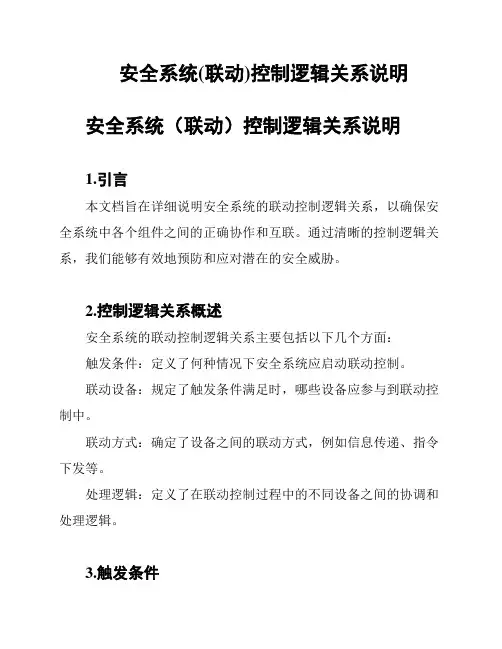

安全系统(联动)控制逻辑关系说明安全系统(联动)控制逻辑关系说明1.引言本文档旨在详细说明安全系统的联动控制逻辑关系,以确保安全系统中各个组件之间的正确协作和互联。
通过清晰的控制逻辑关系,我们能够有效地预防和应对潜在的安全威胁。
2.控制逻辑关系概述安全系统的联动控制逻辑关系主要包括以下几个方面:触发条件:定义了何种情况下安全系统应启动联动控制。
联动设备:规定了触发条件满足时,哪些设备应参与到联动控制中。
联动方式:确定了设备之间的联动方式,例如信息传递、指令下发等。
处理逻辑:定义了在联动控制过程中的不同设备之间的协调和处理逻辑。
3.触发条件触发条件是安全系统联动控制的基础,它通常基于一系列预设的规则和条件来判断是否需要启动联动控制。
触发条件的制定应该综合考虑安全系统所处环境的特点和安全要求。
例如,在火灾检测系统中,触发条件可以是探测到烟雾或温度超过设定阈值。
4.联动设备联动设备是指在触发条件满足时应参与到联动控制中的设备。
这些设备可能包括但不限于:报警器、照明系统、监控摄像头、门禁系统等。
联动设备的选定和部署应根据实际需要和安全要求进行规划,确保能够及时发现和响应安全事件。
5.联动方式联动方式决定了设备之间的信息传递和指令下发方式。
常见的联动方式包括有线连接、无线信号传输、网络通信等。
在联动控制过程中,各个设备之间应能够及时、准确地传递信息和指令,以便快速采取响应措施。
6.处理逻辑处理逻辑描述了在联动控制过程中各个设备之间的协调和处理方式。
不同设备可能有不同的功能和特点,因此在处理逻辑中需要考虑到这些因素。
例如,在安全系统中,监控摄像头可以通过联动控制将相关视频实时传输给监控中心,以协助安全人员进行现场判断。
7.总结通过明确的安全系统联动控制逻辑关系,我们能够确保在出现安全事件时能够快速、准确地响应和处理。
在设计和实施安全系统时,应充分考虑触发条件、联动设备、联动方式和处理逻辑等关键要素,以提高整个安全系统的运行效能和安全性。

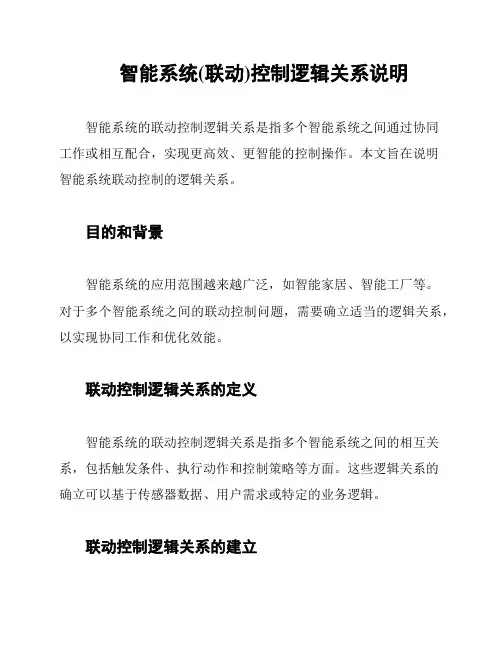

智能系统(联动)控制逻辑关系说明智能系统的联动控制逻辑关系是指多个智能系统之间通过协同工作或相互配合,实现更高效、更智能的控制操作。
本文旨在说明智能系统联动控制的逻辑关系。
目的和背景智能系统的应用范围越来越广泛,如智能家居、智能工厂等。
对于多个智能系统之间的联动控制问题,需要确立适当的逻辑关系,以实现协同工作和优化效能。
联动控制逻辑关系的定义智能系统的联动控制逻辑关系是指多个智能系统之间的相互关系,包括触发条件、执行动作和控制策略等方面。
这些逻辑关系的确立可以基于传感器数据、用户需求或特定的业务逻辑。
联动控制逻辑关系的建立联动控制逻辑关系的建立需要以下步骤:1. 确定触发条件:根据智能系统的运行状态或特定事件,确定触发联动的条件。
例如,当温度超过一定阈值时,触发空调系统联动。
2. 确定执行动作:根据触发条件,确定联动后需要执行的动作。
例如,当温度超过阈值时,执行空调系统的开启动作。
3. 设计控制策略:根据智能系统之间的相互依赖关系,设计合适的控制策略。
例如,在联动控制中,可以通过调整不同智能系统的工作模式,实现整体能源的优化利用。
4. 实施与调试:将设计好的联动控制逻辑关系实施到智能系统中,并进行调试和验证,确保系统能够正常工作。
联动控制逻辑关系的优势智能系统的联动控制逻辑关系具有以下优势:1. 提高效能:多个智能系统之间的联动控制可以实现资源的高效利用,提高系统的整体效能。
2. 提升用户体验:通过联动控制,智能系统可以更加智能地响应用户需求,提供更好的用户体验。
3. 优化能耗:联动控制可以通过整合不同智能系统的能源消耗,实现能耗的优化。
4. 增强稳定性:联动控制可以通过多个智能系统之间的互相监测和纠错,提升系统的稳定性和可靠性。
总结智能系统的联动控制逻辑关系是实现智能化操作的重要手段。
通过明确逻辑关系,智能系统可以实现协同工作,提高效能,优化能耗,提升用户体验。
在建立联动控制逻辑关系时,需要考虑不同系统之间的触发条件、执行动作和控制策略等因素。
火灾自动报警消防联动逻辑关系整理所在位置的感温探测器的报警信号,作为常开防火门关闭的联动触发信号,并应由消防联动控制器联动控制常开防火门的关闭。
防火分区联动关系是建筑消防系统中的重要部分。
根据GB-2013火灾自动报警系统设计规范,火灾自动报警系统应设置火灾声光警报器,并在确认火灾后启动建筑内的声光、消防广播设备。
联动条件包括:2点探测器、1点探测器+1点手报或有火灾声光警报器。
消防应急广播系统的联动控制信号应由消防联动控制器发出,并向全楼进行广播。
同时,防烟分区内的两只独立的火灾探测器的报警信号可作为排烟口、排烟窗或排烟阀开启的联动触发信号,并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启。
排烟口、排烟窗或排烟阀开启的动作信号可作为排烟风机启动的联动触发信号,并应由消防联动控制器联动控制排烟风机的启动。
加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测正压送风阀器与一只手动火灾报警按钮的报警信号,可作为送风门开启和加压送风机启动的联动触发信号,并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。
电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号,可作为电动挡烟垂壁降落的联动触发信号,并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启,同时停止该防烟分区的空气调节系统。
常开防火门所在位置的感温探测器的报警信号,可作为常开防火门关闭的联动触发信号,并应由消防联动控制器联动控制常开防火门的关闭。
应该是这样的:在防火门关闭时,需要联动触发信号,可以使用2个点探测器或者1个点探测器和1个手动报警器,以及一个动火灾报警按钮的报警信号。
此联动触发信号应由火灾报警控制器或消防联动控制器发出,并应由消防联动控制器或防火门监控器联动控制防火门关闭。
防火卷帘(非疏散通道上)需要联动触发信号,可以使用2个点探测器或者1个点探测器和1个手动报警器。
此联动触发信号应由防火卷帘所在防火分区内的任意两个独立的火灾探测器的报警信号发出,并应联动控制防火卷帘直接下降到楼板面。
消防火灾报警系统联动调试逻辑关系概述
火灾自动报警系统:
1.防烟分区内探测器→防烟分区排烟阀→排烟风机
2.排烟阀反馈信号→启动防火分区补风机
3.防火分区正压风机启动相邻区域正压风机也启动
4.声光、广播整栋启动
5.电梯出口的正压送风阀启动本层及相关层(上下左右)正压送风口
6.探测器→启动正压送风机
7.电梯→整栋启动
8.切非→本层
9.空调→本层
10.门禁→整栋切
11.常开防火门→本层
预作用系统:
1、防护区内的一个个火警信号与报警阀上的排气压力开关启动预作用阀电磁阀
泡沫系统:
1、压力开关启动泡沫罐上的电磁阀
喷淋泵:
1、报警阀上的压力开关反馈启动喷淋泵
2、干管低压压力开关、流量计启动
消火栓泵:
1、本分区探测器+本分区消火栓按钮→启动消火栓泵
2、干管低压压力开关、流量开关启动
中庭:
1、本中庭内两个红外探测器火警信号→本中庭卷帘门全下
2、本层两个火警信号→本层中庭卷帘门下、
气体灭火系统:
1、所有被控设备通过气体主机启动。
消防联动逻辑关系消防联动逻辑关系应按照国家有关消防规范要求进行编制,现将常用的联动关系原则提供如下:1、消火栓系统:消火栓手动报警按钮动作→消防泵启动信号(或故障信号,指消防泵故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
消防控制室手动启动消防泵→消防泵启动信号(或故障信号,指消防泵电源故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块(控制模块)两种方式,具体方式视设计而定。
2、自动喷水灭火系统:自动喷水灭火系统的联动关系如下:水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。
水流指示器动作→向消防控制室反馈信号(报警联动控制器显示水流批示器动作信号)。
压力开关动作→向消防控制室反馈信号(报警联动控制器显示压力开关动作信号)。
喷淋泵启动信号(或故障信号,指喷淋泵电源故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
消防控制室手动启动喷淋泵→喷淋泵启动信号(或故障信号,指喷淋泵电源故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块(控制模块)两种方式,具体方式视设计而定。
3、防排烟系统:机械正压送风系统的联动关系如下:探测器报警信号;或"手动报警按钮报警信号→打开正压送风口→正压送风口打开信号→启动正压送风机。
正压送风口的开启数量可按照下列要求设置:(1)防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启,使整个楼梯间形成均匀的正压;(2)前室内的正压送风口的开启应按照人员疏散顺序开启,即开启报警层和报警层下下两层的正压送风口。
信号返回要求:1)消防控制室(报警控制器或联动控制器)显示正压送风口开启状态;2)消防控制室手动启动正压送风机分为采用多线制直接启动和通过报警联动控制器手动启动正压送风机输出模块(控制模块)两种方式,具体方式视设计而定。

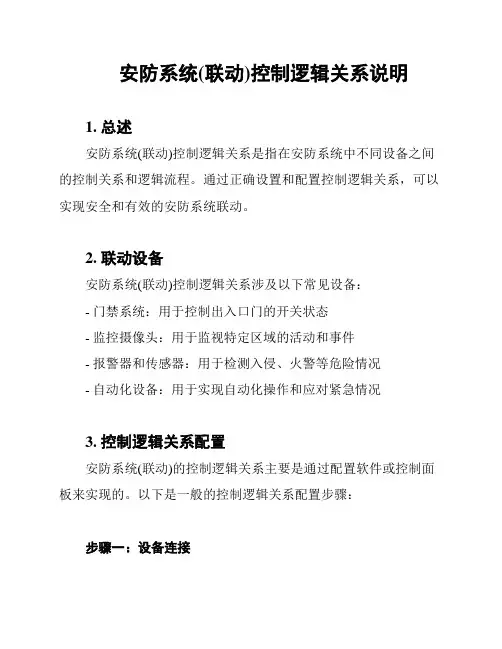

安防系统(联动)控制逻辑关系说明1. 总述安防系统(联动)控制逻辑关系是指在安防系统中不同设备之间的控制关系和逻辑流程。
通过正确设置和配置控制逻辑关系,可以实现安全和有效的安防系统联动。
2. 联动设备安防系统(联动)控制逻辑关系涉及以下常见设备:- 门禁系统:用于控制出入口门的开关状态- 监控摄像头:用于监视特定区域的活动和事件- 报警器和传感器:用于检测入侵、火警等危险情况- 自动化设备:用于实现自动化操作和应对紧急情况3. 控制逻辑关系配置安防系统(联动)的控制逻辑关系主要是通过配置软件或控制面板来实现的。
以下是一般的控制逻辑关系配置步骤:步骤一:设备连接首先,必须确保所有设备已正确连接到主控制器或中心系统。
这涉及正确连接设备的电源、网络和通信线路。
步骤二:设备识别接下来,需要在控制面板或软件中识别和注册每个设备。
这确保系统能够准确识别设备并与其进行通信。
步骤三:设备设置对于每个设备,需要设置其基本参数和功能。
例如,门禁系统需要设置门的状态(开/关),监控摄像头需要设置监视区域和警报触发条件。
步骤四:控制关系配置在控制面板或软件中,用户可以设置设备之间的控制关系和逻辑流程。
例如,当一个报警触发时,可以配置监控摄像头自动转向相应区域,并通过报警器发出声音警报。
4. 联动案例以下是一些常见的安防系统(联动)控制逻辑关系案例:案例一:门禁与监控当门禁系统检测到未授权人员闯入时,监控摄像头会自动转向该区域,并将图像实时传输到中心监控室。
案例二:报警器与传感器当入侵传感器检测到可疑活动时,报警器会发出声光警告,并将警报信息发送到安保人员的手机上。
案例三:自动化应对当火警传感器检测到火灾时,安防系统可以自动关闭门禁系统、激活灭火装置,并通知消防部门。
5. 总结安防系统(联动)控制逻辑关系的正确配置和使用,可以提高安防系统的效能和响应速度。
通过合理设置设备之间的控制关系,可以实现安全和智能的安防系统联动。

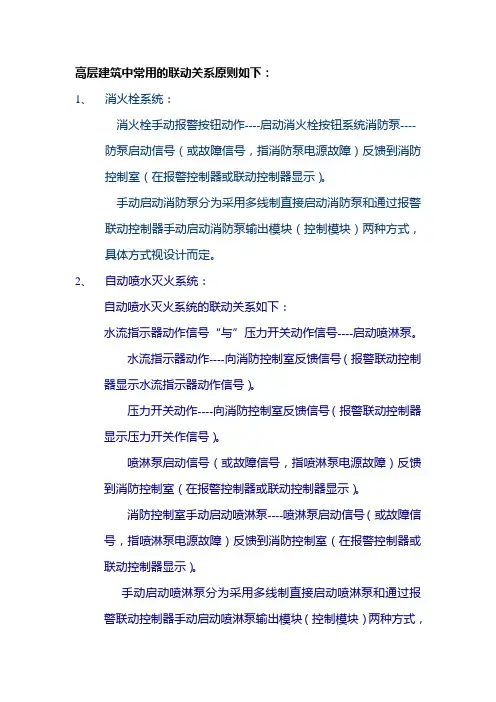

高层建筑中常用的联动关系原则如下:1、消火栓系统:消火栓手动报警按钮动作----启动消火栓按钮系统消防泵---- 防泵启动信号(或故障信号,指消防泵电源故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块(控制模块)两种方式,具体方式视设计而定。
2、自动喷水灭火系统:自动喷水灭火系统的联动关系如下:水流指示器动作信号“与”压力开关动作信号----启动喷淋泵。
水流指示器动作----向消防控制室反馈信号(报警联动控制器显示水流指示器动作信号)。
压力开关动作----向消防控制室反馈信号(报警联动控制器显示压力开关作信号)。
喷淋泵启动信号(或故障信号,指喷淋泵电源故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
消防控制室手动启动喷淋泵----喷淋泵启动信号(或故障信号,指喷淋泵电源故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块(控制模块)两种方式,具体方式视设计而定。
3、防排烟系统:机械正压送风系统的联动关系如下:探测报警器信号“或”手动报警按钮信号----打开正压送风口---- 启动正压送风机。
正压送风口的开启数量可按照下列要求设置:①防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启,使整个楼梯间形成均匀的正压;②前室内的正压送风口的开启应按照人员疏散顺序开启,即开启警报层和报警层上下两层的正压送风口。
信号返回要求:①消防控制室(报警控制器或联动控制器)显示正压送风口开启状态;②消防控制室(报警控制器或联动控制器)显示正压送风口的运行状态。
消防控制室手动启动正压送风分为采用多线制直接启动和通过报警联动控制器手动启动正压送风机输出模块(控制模块)两种方式,具体方式视设计而定。
排烟系统的联动逻辑关系:排烟分区内的探测器报警信号“或”排烟分区内的手动报警按钮报警信号----启动该排烟分区内的排烟口(打开)--排烟口打开信号启动排烟风机(或启动排烟风机高速)。
供暖系统(联动)控制逻辑关系说明1.背景本文档旨在说明供暖系统中不同部分之间的联动控制逻辑关系。
供暖系统的控制逻辑关系对于系统的运行和效率具有重要的影响,因此需要清晰地定义和说明。
2.控制逻辑关系说明2.1 温度控制供暖系统的温度控制是系统的核心目标之一。
在不同温度下,各个部分的控制逻辑会有所不同。
室内温度监测:系统通过室内温度传感器实时监测室内温度。
室内温度监测:系统通过室内温度传感器实时监测室内温度。
室内温度监测:系统通过室内温度传感器实时监测室内温度。
目标温度设定:根据用户设定的目标温度,在系统中进行设定并作为控制依据。
目标温度设定:根据用户设定的目标温度,在系统中进行设定并作为控制依据。
目标温度设定:根据用户设定的目标温度,在系统中进行设定并作为控制依据。
温度调节:根据室内温度与目标温度之间的差异,控制供暖设备的工作和停止。
温度调节:根据室内温度与目标温度之间的差异,控制供暖设备的工作和停止。
温度调节:根据室内温度与目标温度之间的差异,控制供暖设备的工作和停止。
2.2 供暖设备控制供暖设备是供暖系统中的核心部分,负责产生热能以提供室内的供暖效果。
供热条件判断:根据系统中的控制策略和当前的温度情况,判断是否需要启动供暖设备。
供热条件判断:根据系统中的控制策略和当前的温度情况,判断是否需要启动供暖设备。
供热条件判断:根据系统中的控制策略和当前的温度情况,判断是否需要启动供暖设备。
供暖设备运行:根据判断结果,控制供暖设备的启动和运行。
供暖设备运行:根据判断结果,控制供暖设备的启动和运行。
供暖设备运行:根据判断结果,控制供暖设备的启动和运行。
供暖设备停止:当室内温度达到目标温度或不再需要供暖时,停止供暖设备的运行。
供暖设备停止:当室内温度达到目标温度或不再需要供暖时,停止供暖设备的运行。
供暖设备停止:当室内温度达到目标温度或不再需要供暖时,停止供暖设备的运行。
2.3 泵组控制泵组控制用于调节供水和回水之间的流量和压力,以保证供暖系统的正常运行。
联动逻辑关系应按照国家有关消防规范要求进行编制现将在高层建筑中常用的联动关系原则提供如下:1 消火栓系统:消火栓手动报警按钮动作→消防泵启动信号(或故障信号,指消防泵故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
消防控制室手动启动消防泵→消防泵启动信号(或故障信号,指消防泵电源故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块(控制模块)两种方式,具体方式视设计而定。
2 自动喷水灭火系统:自动喷水灭火系统的联动关系如下:水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。
水流指示器动作→向消防控制室反馈信号(报警联动控制器显示水流批示器动作信号)。
压力开关动作→向消防控制室反馈信号(报警联动控制器显示压力开关动作信号)。
喷淋泵启动信号(或故障信号,指喷淋泵电源故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
消防控制室手动启动喷淋泵→喷淋泵启动信号(或故障信号,指喷淋泵电源故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块(控制模块)两种方式,具体方式视设计而定。
3 防排烟系统:机械正压送风系统的联动关系如下:探测器报警信号“或”手动报警按钮报警信号→打开正压送风口→正压送风口打开信号→启动正压送风机。
正压送风口的开启数量可按照下列要求设置:1)防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启,使整个楼梯间形成均匀的正压;2)前室内的正压送风口的开启应按照人员疏散顺序开启,即开启报警层和报警层下下两层的正压送风口。
信号返回要求:1)消防控制室(报警控制器或联动控制器)显示正压送风口开启状态;2)消防控制室(报警控制器或联动控制器)显示正压送风机的运行状态。
消防控制室手动启动正压送风机分为采用多线制直接启动和通过报警联动控制器手动启动正压送风机输出模块(控制模块)两种方式,具体方式视设计而定。
交通系统(联动)控制逻辑关系说明交通系统由多个组成部分组成,这些部分之间存在复杂的控制逻辑关系。
本文档将对这些关系进行说明,以帮助理解交通系统的运作。
1. 交通系统的组成部分交通系统主要由以下组成部分构成:1. 道路系统: 包括高速公路、城市道路等。
2. 交通信号灯: 用于控制交通流量,包括红灯、绿灯、黄灯等。
3. 路口监控系统: 通过摄像头等设备监控路口情况。
4. 车辆控制系统: 包括自动驾驶系统、车辆识别系统等。
2. 交通系统的控制逻辑关系交通系统中的各个部分之间存在着相互依赖的控制逻辑关系,主要表现为以下几个方面:2.1 道路系统与交通信号灯的关系道路系统中的路段通常与交通信号灯相连。
交通信号灯会根据道路交通流量的情况来控制红绿灯的切换。
当道路上的车辆较少时,交通信号灯会给予绿灯,允许车辆通行;当道路上的车辆较多时,交通信号灯会给予红灯,暂停车辆通行。
2.2 交通信号灯与路口监控系统的关系交通信号灯与路口监控系统相互配合,共同控制路口的交通情况。
路口监控系统通过摄像头等设备监控路口上的车辆情况,并根据实时数据来调整交通信号灯的切换时间。
如果路口上出现拥堵情况,交通信号灯会相应地延长红灯时间,以控制交通流量。
2.3 交通信号灯与车辆控制系统的关系交通信号灯与车辆控制系统之间存在着通信关系。
车辆控制系统可以获取交通信号灯的状态,并根据绿灯时间来调整车辆的行驶速度。
当交通信号灯为绿灯时,车辆控制系统会允许车辆加速行驶;当交通信号灯为红灯时,车辆控制系统会要求车辆减速或停车等待。
3. 结论交通系统的控制逻辑关系是复杂而紧密的。
各个组成部分之间的相互作用,通过合理的控制与协调,可以实现交通流量的有序运行,提高道路通行效率,减少交通拥堵。
因此,深入理解和研究交通系统的控制逻辑关系对于优化交通管理具有重要意义。
气体灭火联动逻辑关系嘿,你问气体灭火联动逻辑关系啊,那咱就好好唠唠。
这气体灭火呢,其实就像是个保护小卫士。
当有情况发生的时候,它可不会闲着。
比如说,要是有火灾的苗头出现了,各种探测器就开始发挥作用啦。
感烟探测器就像个小侦探,闻到点“烟味”就赶紧发出信号。
感温探测器呢,也不示弱,一旦温度有点升高,它也马上行动起来。
这俩探测器一配合,就像是两个好哥们,互相提醒着“嘿,有点不对劲啊”。
然后呢,这些信号就会传到控制中心。
控制中心这时候就像是个指挥官,开始判断情况。
如果确定有火灾危险,那就得启动气体灭火系统啦。
这气体灭火系统一启动,那可不得了。
各种阀门打开,灭火气体就像一群勇敢的小战士,冲出来扑灭火焰。
比如说七氟丙烷吧,它能迅速地把火给灭了。
想象一下,火就像个调皮的小怪兽,而七氟丙烷就是那个专门对付小怪兽的超级英雄。
在这个过程中,还有很多其他的设备也会配合行动。
比如说声光报警器会响起来,告诉大家“有情况啦,赶紧注意”。
还有防火阀啥的,也会关闭起来,防止火势蔓延。
总之呢,气体灭火联动逻辑关系就是这么一套紧密配合的行动。
就像一场精彩的团队作战,大家齐心协力,把火灾这个大坏蛋给打败。
咱再举个例子哈,就好比你在一个大仓库里,突然有个地方着火了。
感烟探测器最先发现烟雾,马上就喊起来“嘿,有情况”。
感温探测器也感觉到温度升高了,也跟着喊“不好啦,着火啦”。
然后信号传到控制中心,控制中心一看,这可不得了,赶紧启动气体灭火系统。
七氟丙烷冲出来,一下子就把火给灭了。
声光报警器也在旁边喊着“大家注意啦,有危险”。
防火阀也紧紧关闭,不让火势扩散。
这一套流程下来,火就被成功扑灭啦。
所以说啊,气体灭火联动逻辑关系可重要啦,它能在关键时刻保护我们的生命和财产安全呢。
火灾自动报警及联动系统的调试
火灾自动报警系统及联动系统的调试分为两部分内容:1.自动报警系统自身器件的连接、登录、联动关系的编制及输入;2.模拟火灾信号检查各系统是否按照编制的逻辑关系执行。
首先要完成火灾自动报警系统中的探测器、手动报警按钮、消火栓手动报警按钮、输入模块、输出模块、复示器、区域机等设施的连接。
在安装过程中应完成以下工作:
1、完善竣工图纸,将施工过程中发生的所有涉及到的有关位置的更改、数量的增减等内容设计变更标注在竣工图上,以便下一步工作时不发生遗漏。
2、将系统内的编址器件按照设备要求进行编址工作,将地址号标注在图纸附近,以便安装时按照已定下的编址进行地址设定防止安装器件时发生地址错误,同时该地址号也为编制联动关系提供联动器件逻辑输入号。
在设定地址号后根据设备情况要求(有的报警控制器能够显示报警点的中文名称)标定器件安装位置的名称,以便报警控制器能显示报警点的名称。
3、将上述工作完成后,应进行线路的绝缘电阻的测量,测量时应对线间、线地之间进行测量,保证线路之间及线路与地之间达到规范要求的绝缘程度,便系统开通时不会产生线路故障。
探测、联动总线的绝缘电阻不小于20MΩ,供电线路绝缘电阻不小于0.5MΩ。
有条件的可采用示波仪检测线路上的干扰情况是否影响该设备的运行。
4、连接好设备的工作接地和保护接地,提高设备运行时抗电源交流干扰,保证系统可靠工作,养活因交流干扰产生的误报。
5、连接好交流供电电源,测量电压范围不应超出220V+10%,-15%,接好备用蓄电池,做好开机调试的最后准备工作。
6、按照设计位置安装系统器件,安装结束后开机登录器件,器件登录后观察系统运行善,排除故障,待系统正常稳定运行后输入联动逻辑关系。
7、联动逻辑关系应按照国家有关消防规范要求进行编制现将在高层建筑中常用的联动关系原则提供如下:
①消火栓系统:消火栓手动报警按钮动作→消防泵启动信号(或故障信号,指消防泵故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
消防控制室手动启动消防泵→消防泵启动信号(或故障信号,指消防泵电源故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块(控制模块)两种方式,具体方式视设计而定。
②自动喷水灭火系统:
自动喷水灭火系统的联动关系如下:
水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。
水流指示器动作→向消防控制室反馈信号(报警联动控制器显示水流批示器动作信号)。
压力开关动作→向消防控制室反馈信号(报警联动控制器显示压力开关动作信号)。
喷淋泵启动信号(或故障信号,指喷淋泵电源故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
消防控制室手动启动喷淋泵→喷淋泵启动信号(或故障信号,指喷淋泵电源故障)反馈到消防控制室(在报警控制器或联动控制器显示)。
手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块(控制模块)两种方式,具体方式视设计而定。
③防排烟系统:
机械正压送风系统的联动关系如下:
探测器报警信?quot;或"手动报警按钮报警信号→打开正压送风口→正压送风口打开信号→启动正压送风机。
正压送风口的开启数量可按照下列要求设置:
1)防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启,使整个楼梯
间形成均匀的正压;
2)前室内的正压送风口的开启应按照人员疏散顺序开启,即开启报警层和
报警层下下两层的正压送风口。
信号返回要求:
1)消防控制室(报警控制器或联动控制器)显示正压送风口开启状态;
2)消防控制室手动启动正压送风机分为采用多线制直接启动和通过报警联
动控制器手动启动正压送风机输出模块(控制模块)两种方式,具体方式视设计而定。
排烟系统的联动逻辑关系:
排烟分区内的探测器报警信号"或"排烟分区内的手动报警按钮报警信号→启动该排烟分区的排烟口(打开)→排烟口打开信号启动排烟风机(或启动排烟风机高速)。
排烟风机入口处排队烟防火阀(280℃)的关闭信号→停止相关部位的排烟机。
信号返回要求:
1、消防控制室(报警控制器或联动控制器)显示排烟口开启状态;
2、消防控制室(报警控制器或联动控制器)显示排烟风机运行状态;
3、消防控制室(报警控制器或联动控制器)显示防火阀关闭状态。
消防控制室手动启动排烟风机分为采用多线制直接启动和通过报警联动
控制器手动启动排烟风机输出模块(控制模块)两种方式,具体方式视设计而定。
④防火卷帘门联动逻辑关系如下:
1、只作为防火分割用的防火卷帘门可不做两步降落。
感烟探测器报警信号→启动防火卷帘门下降输出模块控制防火卷帘门下降到底→防火卷帘门降低限位信号通过输入模块反馈到消防控制室(消防报警控制器显示防火卷帘门关闭信号)。
1、用在疏散通道上的防火卷帘门
用在疏散通道上的防火卷帘门应两步下降,其联动关系如下:安装在防火卷帘门两侧的感烟探测器报警信号→启动防火卷帘门一步下降输出模块使防火卷帘门下降一步后停止,当安装在防火卷帘门两侧的感温探测器发出报警信号→启动防火卷帘门两步降输出模块使防火卷帘门降落到底。
⑤火灾警报和火灾事故广播联动:
火灾警报在高层建筑中主要是指声光报警器,设有自动开启的声光报警器,其开启顺序和火灾事故广播的开启顺序相同。
在自动报警系统中联动开启声光报警器和火灾事故广播和联动关系如下:
手动报警按钮"或"两只火灾探测器报警信号"与" →启动声光报警器、火灾事故广播输出模块→接胡声光报警器电源、接通火灾事故广播线路。
高层建筑中火灾警报和火灾事故广播的开启顺序如下:
1、当2层及2层以上楼层发生火灾时,宜先接通火灾层及其相邻的上、下层;
2、当首层发生火灾时,宜先接通本层、2层及地下各层;
3、当地下室发生火灾时,宜先接通地下各层及首层。
若首层与2层有大共享窨时应包括2层。
消防电梯联动:
⑥消防电梯的联动关系如下:
手动报警按钮"或"两只探测器报警信号"与" →启动消防电梯强降输出模块动作→消防电梯强降首层并向消防控制室返回信号。
对于消防电梯最好的方式是在消防控制室内手动强降。
⑦非消防电源切换:
非消防电源切换联动逻辑关系如下:
手动报警按钮"或"两只探测器报警器→启动非消防电源切换输出模块动作→该模块启动断路器(空气开关)脱扣机构使断中器(空气开关)跳闸切断非消防电源。
非消防电源的切除最好的方式应在消防控制室内手动切除。
(4)火灾自动报警及联动系统按照上述步骤和要求,针对具体工程和不同报警联动设备的编程要求,由专业人员编制好联动关系,并按照设备要求输入到报警控制器内完成系统的开通调试工作。
最后,通过模拟火灾信号检查联动关系是否正确,联动对象动作是否达到联动目的。
(5)在完成上述内容后,即可进行系统交工工作。
