安全技术交底(高压旋喷桩)复习过程

交
底
人
接
底
人
技术交底（附页）
浆液制作时应严格按水灰比进行控制，在旋喷过程中应经常搅动浆液，防止浆液沉淀，浓度降低会影响桩体强度；浆液配制完毕后应进行过滤，过滤筛孔要小于喷嘴直径的1/2。
7、注意钻头振入情况，估算出各土层厚度，以便决定旋喷速度和注浆参数。
8、在旋喷注浆过程中，要观察冒浆情况，以及时了解土层性质和旋喷效果，验证喷射参数是否合理。单管注浆时，冒浆量小于计算注浆量20%时，仍为正常现象，如超过20%或完全不冒浆，则要查明原因。采取相应措施。
6、水泥土室内标准养护条件下强度要求：28d抗压强度值不小于3MPa。
7、试桩的地点在设计位置自由选定。
8、施工过程采用跳打桩，即一根桩结束后下一根桩要隔一根桩的距离，待2d后已施工的桩有足够的强度后再继续施工。
9、施工时选用15-25MPa的喷浆压力，提升速度在20-30cm/min，现场施工中来确定具体参数来指导正式施工。
（5）制、贮浆液设备的制备浆液能力满足注浆要求。
（6）设备运转平稳，操作人员配合默契。
3、钻进
钻孔前，应测量每根钻杆长度，按顺序编号，并在嘴上一根钻杆壁上用红油漆标出深度控制红线。以地面水平测量和设计桩底标高为依据控制钻进深度，确定钻
交
底
人
接
底
人
技术交底（附页）
杆入土深度。钻进、提升旋喷速度、喷浆过程中必须做好记录。
⑹供浆正常情况下，孔口回浆密度变小，不能满足设计要求时，拟采取加大进浆密度的措施予以处理。
⑺如灌浆过程中发生串浆，则首先填堵被串孔，继续串浆孔的高喷灌浆；待其结束后，尽快进行被串孔的扫孔，喷射。
⑻在旋喷注浆过程中，要观察冒浆情况，以及时了解土层性质和旋喷效果，验证喷射参数是否合理。冒浆量小于注浆量的20%时，仍为正常现象，如超过20%或完全不冒浆时。则要查明原因，采取相应措施。

旋喷桩安全技术交底一、背景介绍在土木工程中，旋喷桩是一种常用的地基处理方法。

它利用旋转的喷头将水泥浆料喷射到土层中，形成钻孔，并同时在钻孔内衬设钢筋。

旋喷桩具有较好的承载能力和抗剪性能，被广泛应用于建筑物、桥梁、码头等工程的基础处理中。

然而，旋喷桩施工中涉及到一系列的安全风险，例如施工现场的安全、设备操作的安全等。

本文将对旋喷桩施工中的安全技术进行详细介绍和交底。

二、施工现场安全2.1 安全防护措施在旋喷桩施工现场，应严格遵守相关的安全规定和标准，确保施工人员的安全。

以下是施工现场的安全防护措施：•搭建安全围栏，在施工区域周围设置警示标志，保持施工现场的安全区域；•提供足够的安全防护设施，如安全帽、安全鞋、防护眼镜等；•对施工人员进行必要的安全培训，提高他们的安全意识；•定期检查施工设备和工具的安全性能，确保其正常使用。

2.2 现场管理在旋喷桩施工现场，需要进行有效的现场管理，确保施工过程的安全进行。

以下是一些常见的管理要求：•制定施工计划，并合理安排施工进度，确保施工过程的有序进行；•监督施工人员的作业行为，避免违规操作和安全隐患的出现；•建立施工现场巡查制度，定期检查施工现场的安全情况；•沟通协调各方，确保施工过程中的安全问题得到解决。

三、设备操作安全3.1 设备检查在进行旋喷桩施工之前，需要对施工设备进行全面的检查，保证其安全可靠。

以下是一些常见的设备检查事项：•检查旋喷桩设备的电气系统，确保电气设备的安全性能；•检查喷液系统，如水泥泵、喷头等，确保其正常工作，不出现堵塞或漏液现象；•检查液压系统，如液压油管、液压缸等，确保其密封性和稳定性；•检查操作人员的个人防护装备，如安全帽、安全绳等，确保其符合要求。

3.2 操作规范在进行旋喷桩施工操作时，需要遵守一些操作规范，确保施工过程的安全进行。

以下是一些常见的操作规范：•操作人员应熟悉旋喷桩设备的使用方法和操作要点；•在开启设备之前，操作人员应确认周围环境安全，并检查设备状态；•操作人员应按照操作步骤进行施工，确保操作的连贯性和安全性；•定期检查设备的工作情况，如液压系统的压力、电气系统的电压等，避免突发故障和安全事故的发生。

高压旋喷桩施工安全技术交底背景介绍高压旋喷桩是一种基于射流原理的地基加固方法，通过高压水流和水泥浆的交替喷射，将周围土壤一同强化，从而使其承受更大的荷载。

该技术在建筑工程中广泛应用，但是由于其施工时存在较高的风险和安全隐患，因此需要有关人员进行技术交底和安全培训，以确保施工过程中安全可控。

施工前的准备工作1.需要在施工前对现场进行详细勘察，明确施工范围和施工条件，评估施工的安全风险。

2.确保施工现场的安全防护措施和设备已经到位，如施工机械的安全措施和安全防护带等。

3.对施工人员进行安全培训，强调施工操作规范、施工安全要求和应急预案。

施工过程中的安全措施1.工人应穿戴好防护装备，包括安全帽、防护鞋、防护手套等，以保护自身安全。

此外，工人应定期接受职业健康检查，确保身体状况符合施工工艺的要求。

2.施工机械应经过认证并定期检修，以确保操作安全可靠。

3.在施工过程中应该按照正确的顺序进行操作，并进行适量的休息，以避免出现疲劳，减少误操作。

4.如果发生紧急情况，如机器故障或现场其他安全问题，施工人员应及时报告，紧急撤离施工现场，采取切实有效的应急措施，确保施工现场的安全。

施工结束后的注意事项1.施工结束后应对现场进行彻底清理和整理，将施工设备归位、垃圾清理干净。

2.对施工效果进行检查，确认其是否符合设计要求，并填写相应的技术验收报告。

3.对施工过程进行总结，收集施工人员的反馈，并对施工过程中出现的问题进行记录和反思，以提高施工质量和安全性。

以上是高压旋喷桩施工安全技术交底的相关内容，施工人员应该在此基础上，全面了解施工过程中的安全要求，并在施工过程中时刻注意安全事项，确保工程的安全和质量。

高压旋喷桩安全技术交底一、前言高压旋喷桩作为一种重要的土工处理工艺，广泛应用于土石方工程中，其施工安全是施工单位需要高度重视的事项之一。

本文将从高压旋喷桩的施工安全方面，对一些安全注意事项进行交底。

二、施工现场安全2.1 人员安全在施工现场，施工人员是施工过程中最重要的环节之一。

因此，施工现场中的每个人都必须严格遵守安全标准，在施工中保持高度警惕。

同时，施工单位应根据当地法律法规和安全标准，确保员工的人身安全，并对员工进行必要的安全培训。

2.2 设备安全高压旋喷桩施工需要使用到各种设备和机器，这些设备一旦出现问题，在施工现场将会带来严重的安全隐患。

因此，在施工前，施工单位需要对设备进行检查和维护，并确认其符合相关安全标准和法规。

在施工过程中，要保持机器的高效运转，并随时对机器进行检查和维护。

2.3 现场交通安全当在施工现场内运输材料和设备时，需严格按照施工现场的交通标准和规则操作。

现场必须设置警告标志，并采取措施确保行人和车辆之间的安全距离。

在需要进入危险区域时必须佩戴好相应的安全装备，并开启黄色警示灯及其他相关震荡报警装置。

三、现场施工安全3.1 施工场地安全施工地点选定后，需对施工场地进行细致的现场检查，确认现场符合施工标准和安全规定。

同时，需清除施工场地内的各种障碍物，并严格控制未经认定和授权的人员和车辆，确保场地的安全。

3.2 施工操作规范在高压旋喷桩的施工过程中，需要按照操作规范进行。

在进行拆装、加载和卸载事项时，需特别注意安全，以确保没有任何人员被紧缩和死亡危险。

同时，遵循安全操作规程，并确保操作人员接受过有效的安全培训。

3.3 施工设备安全对于高压旋喷桩施工的机械设备都要进行检查和维护，并确认其符合相关安全标准和法规。

行车吊运、反杆吊勾操作和临时性支撑结构，也需按照规章制定操作程序，确保设备的安全运转，并避免桩型滑移，以及棚架突颠等意外事件。

四、施工风险管理4.1 风险评估在施工前，需要对施工现场进行全面评估以判断风险范围和可能的风险程度。

高压旋喷桩施工安全技术交底
施工单位
XXXXX有限公司
工程名称
XXXXXX工程
分项工程
排水工程
交底部位
高压旋喷桩
日期
交
底
内
容
一、高压旋喷桩桩参数
1.采用三重管法施工，沿井外围用直径Φ800@600，咬合0.2m。Φ2590mm钢制护筒外围17根桩，Φ4000mm钢制护筒外围24根桩。井内也采直径Φ800@600，咬合0.2m。有效桩长4m，只喷射封底层以下4m。Φ2590mm钢制护筒坑底18根桩，Φ4000mm钢制护筒坑底38根桩。
（6）钻机口径应大于喷射管外径20-50mm，保证喷射时正常返浆、冒浆。钻孔深度大于设计 喷浆深度0.5-1.0m。
三、施工注意事项
1.施工过程中严控井内、外高压旋喷桩施工长度，每延米水泥用量，过程中现场管理人员做好施工记录；
2.高压旋喷桩施工完成后必须进行养护，钻芯取样合格后才能进入下一施工工序；
2.采用42.5级普通硅酸盐水泥，使用不含有有害物质的洁净水，水泥：水=1:1，必须搅拌均匀。水泥进场前必须送检，合格后才能使用。
二、施工过程
1.使用机具：旋喷钻机、灰浆搅拌机、灰浆泵、高压水泥浆泵、空压机、旋喷管、高压胶管等。
2.施工流程
（1）测量放线，路面混凝土破除、外弃。
（2）钻机就位，垂直于地面摆放平平稳。与设计偏差不得大于20mm，每进尺5m用水平尺测量机体水平、立轴垂直。
3.高压旋喷施工前对地下管线进行探挖，确认无管线后才能实施旋喷桩。旋喷桩连续施工，点位间距必须满足要求；
4.水泥浆液必须不停的搅拌，防止沉淀。
四、施工安全、文明
1.高压旋喷桩施工过程中，桩基设备必须确保平稳，无倾斜迹象后才能实施，确保不会出现倾覆现象；

1．施工前应选择代表性地段，在边坡坡脚附近开挖桩基，以核实既有旋喷
桩施工情况，验证本次补强加固设计方案的可靠性。 2．大范围施工前应先进行工艺性试桩试验，获取水泥浆配比、注浆压力、
加固效果等相关技术参数。 3．施工前应开挖坡脚，探明原施工桩位，布桩时应错开原施工旋喷桩， 并
避开轨道、电缆槽、接触网支座、过轨管线等结构物。 4．旋喷桩采用双重管法，施工时应严格控制注浆压力，特别是在路堤基底
交底单位 工程技术部 交底人
审核/批准
接收单位
接收人
接收时间
高压旋喷桩技术交底
高压旋喷桩
交底类别
4．电器系统设专人负责，配备电器保护装置，随时检查。 5．施工机具设备必须由专职人员按操作规程操作。 6．施工人员进入现场必须戴安全帽。 7．施工前对施工人员进行专项交底。 五、文明施工与环境保护 1．水泥和其他细颗粒散体材料，应在库内存放或加以覆盖。运输细颗粒散 体材料或渣土时，必须覆盖，不得沿途撒落。 2．现场制定洒水降尘措施，指定专人负责现场洒水降尘和清理浮土。 3．施工现场应尽量采用低噪声机具并设专人定期测定噪声值，发现超标及 时采取降噪措施。 4. 对废浆的处理必须在开工前作好规划，尽量避免水泥浆污染道碴，应采 取防范措施，如：铺设彩条布等。对于施工污染的道碴应及时清洗，避免板结。 废浆应随时运出现场，或暂时排入沉淀池然后再运出，不得随意排放。
9．尽量避免水泥浆污染道碴，应采取防范措施，如：铺设彩条布等。对于 施工污染的道碴应及时清洗，避免板结。
10．本次设计是在路基填筑、边坡防护、铺轨等工作已基本完成的情况下， 针对路基沉降变形过大进行的地基补强加固设计，旋喷桩施工、路基结构等工程 的技术要求参照原施工图和相关规范、规程及文件。
三、质量控制措施 项目管理层由管理和技术人员构成，全面负责本项目的施工，配备先进施工

高压旋喷桩施工安全技术交底
工程名称
建设单位
监理单位
施工单位
交底部位
高压旋喷桩
交底日期
交底人签字
接受人签字
交底内容：
一、工程概况
下立交所处的萧甬铁路为双线，下穿部分位于R=4000m的缓和曲线上,线间距4。02m，铁路轨底标高6.63m。箱身3＃与萧甬铁路（铁路中心里程：萧甬铁路下行线K30+827。728）斜交，道路与铁路法线夹角1。6度。本段按顶进法施工,平坡顶进,顶程33m。顶进箱身3#按直线预制，萧甬铁路轨底至箱顶的距离为0.9m。
被交底人单位及职务
联系方式
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
ቤተ መጻሕፍቲ ባይዱ22
（6） 对便梁支墩进行沉降、位移监测及记录,每二个小时进行一次；
(7)高压旋喷桩机进出施工区域必须有指定人员进行指挥与防护，保证机械进出场地的安全；
（8）对条基基坑的积水要及时处理；
（9）待旋喷桩机注浆管全部提出地面后,应先关闭电机，然后将桩机移至新的桩位;
交底人:
被交底人:
安全技术交底签字单
序号
被交底人签字
便梁基础采用2.5m厚C25钢筋混凝土条形基础，基础土体采用D60cm高压旋喷桩加固。工作坑设在铁路南侧,工作坑采用φ100钻孔桩进行围护，桩长15m；φ70双头水泥搅拌桩止水，桩长10。5m，搭接长度0。2m;地基加固采用φ60高压旋喷桩，桩长10m,间距0。9×0。9m。
便梁支墩制作完成后，分别在萧甬上下行线,架设D16m（拖）+D16m便梁+D16（拖梁）,其中D16m(拖梁）一端在简易支墩上，另一端在条形支墩上；D16m便梁架设在2个条形支墩上，架设好后，切土顶进箱身3。

高压旋喷桩安全技术交底前言高压旋喷桩是一种常用的地基处理方法。

它可以增加土体的密实性和承载能力，从而降低基础沉降和土体液化的风险。

然而，在进行高压旋喷桩施工时，必须注意安全问题，以避免施工事故和人员伤害。

本文将介绍高压旋喷桩施工过程中需要注意的安全技术。

一、桩机的安全操作桩机是高压旋喷桩施工过程中最重要的设备之一。

在操作桩机时，务必遵循以下规则：1.保持机器的稳定，不要在坡度较大的地形上进行操作；2.在施工前认真检查机器的工作状态，并进行必要的维护；3.按照操作手册的要求进行操作，熟练掌握机器的控制方式；4.在进行喷浆作业时，注意喷浆管路的安装和抽气作业的进行；5.在进行钻孔作业时，注意锚固和防护措施，确保机器和人员的安全。

二、高压泵的安全操作高压泵是高压旋喷桩施工过程中另一个重要的设备。

在操作高压泵时，必须注意以下几个方面：1.检查高压泵的工作状态，确保正常运转；2.定期清理高压泵的滤网和空气滤清器，确保流量和压力的稳定；3.在施工前进行器材试压，确保高压泵的稳定性；4.按照操作手册的要求进行操作，确认各管路和接头的安装是否牢固；5.在使用高压泵时，和钢筋混凝土构件保持一定的距离，防止高压泵对其产生冲击和伤害。

三、现场人员的安全防护除了设备操作，现场人员的安全防护也至关重要。

在施工前，必须对现场人员进行必要的安全培训，包括以下几个方面：1.确保所有人员携带正规的安全帽、安全鞋、手套等相应的防护用品；2.确保工作区域内无人站立或行走，防止操作失误导致人员受伤；3.在周围架设隔离栏杆，确保设备和工作区域的安全；4.在使用高压泵和喷浆设备时，禁止在工作区内抽烟或使用明火；5.如果在高温、高湿等特殊环境下作业，必须按要求进行相应的防暑、防寒、防护措施。

四、应急预案的制定即使在做好安全措施的前提下，工地上还是有意外发生的可能。

因此，制定科学、合理的应急预案是非常有必要的。

在制定应急预案时，需要注意以下几点：1.预设应急响应计划，明确各级人员的职责和应急流程，确保应对突发事件；2.安排专人负责安全监督，提前检查并预测可能发生的安全风险，加强应急准备；3.配备应急设备和急救药品，确保做好人员安全和生命救援工作；4.针对不同紧急情况，制定不同应急措施，保障施工现场的安全和工程的顺利进行。

5、制浆：钻孔的同时，即可配置浆液，浆液要严格按照试验选定的配合比配置，浆液要经过搅拌和两次过滤后方可进入高压泵。
6、旋喷：当喷管达到预定深度后，喷嘴就可同时喷射出高压浆液和空气两种介质的喷射流冲击破坏土体，即以高压泥浆泵等高压发生装置喷射出25Mpa左右压力的浆液，从内喷嘴中高速喷出。并用1.0Mpa左右压力把压缩空气，从外喷嘴中喷出。喷嘴一面喷射一面旋转和提升，由下而上进行喷射作业。值班人员时刻注意检查浆液初凝时间、注浆流量、压力、旋转提升速度等参数是否符合设计要求，并随时做好记录，绘制作业过程曲线。
4、在施工高压旋喷桩之前应该确定合理的施工压力，在保证旋喷桩的封堵质量前提下尽量减小施工旋喷桩对邻近工法桩及钢板桩的影响。同时严格控制提升速度，确保成桩质量。
二、施工工艺流程
二重管旋喷桩施工工艺流程图如下：
三、施工要点
1、桩位放样：先用全站仪放出路基两侧纵向控制桩，再根据桩位布置图用钢尺逐桩放出桩位，并用小木桩定出每个旋喷桩位置。放样后对桩位进行全面检查，确保桩的位置、数量及布设形式准确无误。在旋喷桩施工前将其拔掉并收集起来，不得随意丢弃。
12、检修时必须切断电源后方可进行。
13、机械设备操作人员和指挥人员严格遵守安全操作技术规程，工作时集中精力，谨慎工作，不擅离职守，严禁酒后驾驶。
14、设备及工具摆放整齐，不得随意摆放。
15、未尽事项按国家及地方安全操作规程执行。
10、旋喷结束后，施工场地的冒出浆液及施工废弃物要及时清除到指定地点，按设计要求进行处理。
五、安全注意事项
1、在工地适当位置设置足够安全标志，配备专职安全督导员，消除事故隐患，做好安全文明三级教育和施工前的安全技术交底。
2、晚上施工时，照明系统必须保持良好状态，照明要充足。

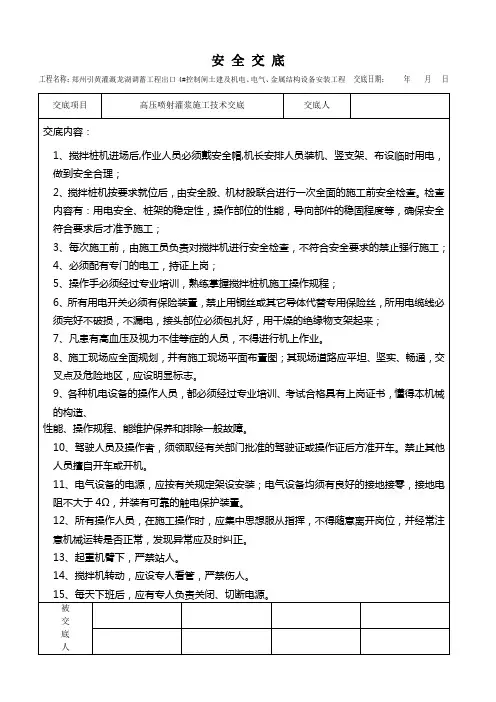

工程名称：郑州引黄灌溉龙湖调蓄工程出口4#控制闸土建及机电、电气、金属结构设备安装工程交底日期：年月日
工程名称：郑州引黄灌溉龙湖调蓄工程出口4#控制闸土建及机电、电气、金属结构设备安装工程交底日期：年月日
工程名称：郑州引黄灌溉龙湖调蓄工程出口4#控制闸土建及机电、电气、金属结构设备安装工程交底日期：年月日
工程名称：郑州引黄灌溉龙湖调蓄工程出口4#控制闸土建及机电、电气、金属结构设备安装工程交底日期：年月日
工程名称：郑州引黄灌溉龙湖调蓄工程出口4#控制闸土建及机电、电气、金属结构设备安装工程交底日期：年月日
工程名称：郑州引黄灌溉龙湖调蓄工程出口4#控制闸土建及机电、电气、金属结构设备安装工程交底日期：年月日
技术交底
工程名称：郑州引黄灌溉龙湖调蓄工程出口4#控制闸土建及机电、电气、金属结构设备安装工程交底日期：年月日。

11.施工现场所有用电设备，除作保护接地外，必须在设备负荷线的首端处设置漏电保护装置。遇到跳闸时，不得强行合闸，必须查明原因，排除故障后再行合闸。
12.操纵钻机人员要有熟练的操作技能，了解注浆全过程及钻机旋喷注浆性能，严禁违章操作，机械作业时，操作人员思想要集中，不得擅自离岗或将机械交给非本机操作人员操作；严禁无关人员进入作业区。
5.机架上配电箱电器应完好，电动机接零不少于两处，接保护零线牢固可靠，漏电保护器动作灵敏。
6.电工接线时不能带电操作，拆修时应在合闸处挂上“严禁合闸”的警告牌，并派专人看管。
补充交底
1.各施工队必须服从现场管理人员管理并积极配合监理人员的工作。不得恶意顶撞监理人员以及现场管理人员，发生矛盾要坦诚交流解决。
三、施工用电安全措施
1.电工作业时必须戴绝缘手套、穿绝缘鞋，持证上岗。
2.电源线路应采用“三相五线制”接零保护系统,并做到“一机、一闸、一箱、一漏电保护”，所有机械电器设备均要有效保护接零。
3.现场线路必须按规定摆设整齐，接头处按标准包扎后必须架空或设接头箱，并有防水措施。
4.配电箱须安漏电保护开关，离地高度不小于1.4-1.6m，应有防雨措施，并加锁。
2.桩基施工队配备专职安全员一名，汇总当日施工安全记录，书面记录当日上报项目安质部。
交底人签字：
日 期：
接受人（全员）签字：
注：本交底一式三份，班组、交底人、资料保管员各一份。
3.每次注浆前，要认真检查安全阀、压力表的灵敏度，并调整到规定注浆压力位置。
4.安装高压管路和泵头各部件时，各丝扣的联接必须拧紧，确保联接完好。高压管路不得破损，发现破损情况，及时更换。
5.注浆过程中，禁止现场人员在注浆孔附近停留，防止密封胶冲式阀门破裂伤人。

高压旋喷桩施工安全技术交底概述：高压旋喷桩是一种常用于基础工程施工的土方处理技术。

由于土方处理和桩基施工的特殊性，高压旋喷桩施工必须注重施工安全技术。

本文将重点介绍高压旋喷桩施工中需要注意的安全技术要点。

一、安全人员配置：在高压旋喷桩施工现场应合理配置安全人员，以确保施工安全工作的顺利进行。

安全人员的职责包括现场巡查、安全检查、施工环境的监控和危险源的识别和管理等。

二、施工现场管理：高压旋喷桩施工现场应设置明确的施工区域，并采取措施确保施工区域内无人员闯入。

施工现场应配备合适的安全警示标志，提醒施工人员注意安全。

此外，施工现场应保持整洁，确保材料堆放有序，减少摔倒和滑倒等事故的发生。

三、机械设备安全：在高压旋喷桩施工过程中，机械设备是必不可少的工具。

为确保机械设备的安全运行，应定期对设备进行检查和维护，并及时处理设备故障。

操作人员必须熟悉设备的使用方法和操作规程，并严格按照操作规程进行操作。

同时，应配备专人负责机械设备的操作和维护，并加强对操作人员的培训和管理。

四、施工作业安全：高压旋喷桩施工作业是一项高难度的工作，施工人员必须具备相关的技术知识和专业技能。

在进行施工作业前，应对施工现场进行安全评估，并制定详细的施工方案。

施工人员必须穿戴好个人防护用品，并在施工现场严格按照作业规程进行操作。

在施工过程中，应及时清理施工现场，避免工具和材料的散落，减少绊倒和触电等事故的风险。

五、应急措施：在高压旋喷桩施工过程中，应制定有效的应急预案，并组织相关人员进行应急演练。

必要时，应设立应急疏散通道，并配备必要的救援设备。

施工人员必须了解应急救援流程和急救措施，并在发生事故或危险情况时能够迅速采取正确的应急处理措施。

六、施工安全教育：高压旋喷桩施工安全教育是确保施工安全的重要环节。

施工单位应加强对施工人员的安全教育，提高他们的安全意识和应急处理能力。

同时，施工单位应定期组织安全知识培训和技术交底，使施工人员了解和掌握高压旋喷桩施工的安全技术要点。

高压旋喷桩技术交底交底内容：1、工程施工前，要熟悉工程的平面布置图、地质勘察报告，水文等有关资料。

2、在测量桩位前，先复核建筑物基准点，闭合测量。

搞清基准点与红线关系，符合误差允许要求后，再测定桩位。

高压旋喷桩桩中距离平行于A轴线3、主楼标高—7.25桩顶，基底—7.75，裙楼南侧标高—6.6 基底—7.1 中间点标高—5.9基底—6,44、轴线四个点；A轴——U轴1轴——11轴5、桩机就位对中需请仁达建筑监理有限公司人员复查，在确认对中符合要求后，才能开钻。

桩机必须选用三重管高压旋喷桩机。

6、钻进过程中，要随时记录好各项参数，在钻进成孔时通知监理人员到现场查看，确认进入设计长度，记录好时间、长度，在成桩后再会同监理进行查看。

7、成孔质量控制措施①、钻机定位必须水平、稳固，天车、转盘、桩位三心成一垂直线。

②、合理设计钻头，钻头上部加护正圈，使钻头回转平稳，主动钻杆上设导正装置，以防主动钻杆晃动过大。

③、经常检查钻杆，发现弯曲立即更换。

④、根据不同地层的可钻性选择合理的钻进技术参数和相应的操作。

如：开孔和换层时，采取轻压慢转，小泵量钻进；发现有地下障碍物，立即采取措施处理，不能盲目强行钻进。

⑤、发现钻孔倾斜时，应采取纠斜措施，或用粘土回填后重新成孔。

⑥、合理调配泥浆性能，防止缩径和坍孔，减小泥皮厚度，提高桩身侧摩阴力，当厚土造浆达不到要求时，酌情使用化学处理剂，改善泥浆性能。

6、技术资料保证措施①、施工过程中资料员负责整理、保管日常的技术资料，并对技术资料准确性和完整性把关。

②、工程完工及竣工验收前，资料员做好技术资料的汇总并装订成册。

③、竣工验收阶段，项目技术负责主持工程质量的自检和竣工报告的编写，项目经理负责工程交付的防护工作。

④、竣工验收通过后，填写竣工报告和工程交工验收书，并请有关单位人员签字、盖章。

7、质量控制技术参数泥浆流量：80 ；钻杆转速：10转/min；钻杆提升速度：15-20cn/min；水灰比1；1；水压：20Mpa；水泥参入量300Kg/m；超灌长度1.0米；有效桩长10.5米。

高压旋喷桩施工技术交底1. 背景高压旋喷桩是一种常用的地基处理技术，常用于土地基的加固和支护。

本文档旨在向施工人员交底高压旋喷桩施工技术，确保施工过程的顺利进行。

2. 施工前准备在进行高压旋喷桩施工之前，需要进行以下准备工作：- 确定施工地段，并进行详细的地质勘察和评估。

- 准备高压旋喷桩施工所需的设备和材料。

- 制定详细的施工计划，并与相关部门和人员进行协调。

3. 施工步骤高压旋喷桩的施工步骤如下：步骤一：准备工作- 根据施工计划，在施工地段进行场地平整和标线。

- 搭建所需的施工平台和工作平台。

步骤二：钻孔- 根据设计要求和场地情况，确定钻孔的位置和深度。

- 使用旋喷桩机进行钻孔，确保钻孔的直径和深度符合要求。

步骤三：注浆- 在钻孔过程中，通过旋喷桩机进行同步注浆。

- 注浆材料应根据设计要求选择合适的水泥和添加剂。

步骤四：拉桩- 钻孔完成后，使用旋喷桩机进行桩身拉桩。

- 桩身拉桩过程中，应控制旋喷桩机的旋转速度和下沉速度。

步骤五：施工记录和检查- 在施工过程中，及时记录施工参数和数据。

- 完成施工后，对旋喷桩进行检查和测量，确保其符合设计要求。

4. 安全注意事项在高压旋喷桩施工过程中，需要注意以下安全事项：- 操作人员应经过培训和资质认证，并严格按照操作规程进行施工。

- 确保施工现场的安全措施，包括扬尘控制、防护设施和消防设备。

- 定期检查和维护施工设备，确保其正常运行。

以上为高压旋喷桩施工技术交底的内容，希望能对施工人员有所帮助。

详细的施工细节和操作规程，需要根据具体项目和要求进行调整和补充。

施工过程中，请始终保持高度警惕和安全意识，确保施工的质量和安全。

2、配电箱、开关箱内电气设备完好无缺。箱体下方进出线，开关箱应符合“一机一闸一漏一箱”的要求，门、锁完善，有防雨、防尘措施，箱内无杂物，箱前通道畅通，并应对电箱统一编号，刷上危险标志。保护零线（PE、绿/黄线）中间和末端必须重复接地，严禁与工地零线混接；产生振动的设备的重复接地不少于两处。
3、安装、维护或拆除临时用电工程，必须由持证电工完成，无证人员禁止上岗。电工等级应同工程的难易程度和技术复杂性相适应。
12、高压旋喷注浆是在高压下进行，高压射流的破坏力较强，浆液必须过滤，使颗粒不大于喷嘴直径；高压泵必须有安全装置，当超过允许泵压后，必须能自动停止工作；因故需较长时间中断旋喷时，必须及时地用清水冲洗输送浆液系统，以防硬化剂沉淀管路内。
13、施工现场所有用电设备，除作保护接地外，必须在设备负荷线的首端处设置漏电保护装置。遇到跳闸时，不得强行合闸，必须查明原因，排除故障后再行合闸。
二、针对主要危险源的安全控制防范技术措施
针对本工程特点，确定钻机作业、施工用电、车辆运输为控制防范的重点，并采取以下措施：
1、施工现场应建立安全组织机构，进行统一管理。凡吊装、安装、场地平整等在同一现场施工，要加强领导，必要时采取专项安全防护措施。
2、施工现场的各种机具、设备、构件、材料、设施等要按施工平面图堆放、布置，保证施工现场整洁、文明，符合安全生产要求。
12、做好车辆运输安全。对运输设备必须定期进行安全检查并派专人维护；运输车辆在施工区域要缓慢通行，在坡道上停放时要采取防溜放措施；严禁平板车载人运输。
13、抓好安全培训和安全技术交底工作，严禁无证上岗，杜绝违章指挥、违章作业。
三、钻机作业注意事项
（一）、钻进过程中的注意事项
1、操作手必须经过学习、了解和掌握钻机构造、性能、熟悉操作方法、保养规程，各种指挥信号，以及钻探基础知识，经考核合格方可上机操作，非操作手一律不许上机操作。

XXXXXXXXXXXXXXXXXX工程XXXXXXXXXXX项目部高压旋喷桩施工安全技术交底编制人：______________审核人：______________审批人：______________XXXXXXXXX公司XXXX年XX月安全交底书表格编号安全交底书1510 项目名称XXXXXXXXXXXXXXXX共7页交底编号06工程名称XXXXXXXXXXXXXXXXX工程设计文件图号北疆二期施路专-06-2施工部位高压旋喷桩交底日期一、工程概况本工程施工里程为NK2+200-NK10+500，白庄站与付庄I场站之间在既有线南侧增加复线，区间路基全长6.1km。

本工程主要为软土路基，沿线分布，地基主要采用水泥搅拌桩及旋喷桩进行加固处理。

局部有高空电缆、公路桥梁地段、白庄站软基处理靠近既有线1.9m范围为高压旋喷桩，桩径0.5m，按桩间距1.1m，呈正三角形布置，设计桩长10.65～12.05m。

既有涵洞接长软基处理均为高压旋喷桩，桩径0.5m，桩长10m、12m两种，桩间距1m，呈正三角形布置。

二、地下管线保护作业场地在清理平整前，挖探沟做好地下管线的探测工作，并在施工安全注意事项施工安全教育培训的重要性随着项目工程的施工生产局面逐步打开，施工机械增多，劳动力增加，危险源也随之而来。

更显示出强化安全教育和培训的紧迫感、必要性、重要性。

不仅是特殊作业人员要进行安全教育和培训、持证上岗，包括一般工人、管理人员以及指挥者和各级领导都必须要经过安全教育和培训。

如何控制或减少伤亡事故的发生，是我们当务之急需要解决的一项重要课题。

确保安全施工的关键之一是“强化对人的安全教育和培训”。

众所周知，人员伤亡的发生是事故的结果，而事故发生的具体原因很多，绝大多数事故发生的原因都与人的不安全行为有关。

因此，只要有不安全的思想和行为，就会造成隐患，就可能演变成事故。

解决问题的关键——强化安全教育和培训。

通过各种形式的教育和培训，使施工人员树立“安全第一，预防为主”的思想，同时掌握安全施工所必须的知识和技能。
