1工程设计概况1.1工程介绍本办公楼是XX政府行政办公楼，市XX路与XX路交叉口，设计为六层室六层框架填充墙结构内设计标高±0.000，室外高差0.600m, 建筑面积约6300 m2，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用蒸压粉煤灰加气混凝土砌块。
门窗材料及洞口大小详见建筑图中的门窗表。
1.2工程地质气候资料1.2.1 地质条件经地质勘察部门确定，此建筑场地为二类土，表层为耕植土，厚度0.5—0.7m，其下为粉质粘土，塑性指数为10.5，液性指数为0.25。
地形平坦，地貌单一，地层结构稳定，主要是第四季冲积原因形成的沉积物。
上部为新近堆积物，本地区适合建造各种类型及规模的建（构）筑物。
地基承载力特征值为80Kpa，自然容量为2.7克/cm3 。
设防烈度为7度。
1.2.2 气候条件属北温带大陆性季风气候，冬季严寒，夏季炎热，温度升降迅速。
历年最大冻结深度为35cm，基本雪压为0.4KN/ m2，历年平均湿度为66%，历年最大绝对湿度为41毫巴。
历年平均风速为2.49m/sec，历年最大风速为36.9m/sec，历年盛行风向为：冬季多北风，西北风；夏季多南风，东南风。
基本风压为0.45KN/ m2。
历年平均降雨量为606.1mm，历年最大降雨量为1182.2mm。
1.3建筑荷载:上人屋面 2.0 KN/ m2不上人屋面0.5 KN/ m2厕所2.0 KN/ m2办公室 2.0 KN/ m2楼梯间3.5 KN/ m2填充墙19KN/m3钢筋混凝土25KN/m3水刷石墙面0.5KN/㎡贴瓷砖墙面0.5KN/㎡水泥砂浆20KN/m3铝合金门0.4KN/㎡水磨石地面0.65KN/㎡. 水磨石地面，10mm面层，20mm水泥砂浆打底。
120mm钢筋混凝土板，15厚天棚水泥砂浆抹灰，吊顶棚。
2 初步设计及侧移刚度计算2.1梁柱截面、梁跨度及柱高度的确定本办公楼采用柱距为5800×6000的柱网，层高取4.2m，本办公楼的柱网布置图如下图所示：图2.1柱网布置图2.1.1 初估截面尺寸1、取柱：b×h=600mm×600mm2、梁，梁编号如下图：L1: h=(1/12～1/8)×3000=250～375 取h=400mmb=(1/3～1/2)H=(1/3～1/2)×400=133～200 取b=250mmL2: h=(1/12～1/8)×6000=500～750 取h=700mmb=(1/3～1/2)H=(1/3～1/2)×700=233～350 取b=300mmL3: h=(1/12～1/8)×2800=230～350 取h=350mmb=(1/3～1/2)H=(1/3～1/2)×450=130～225 取b=250mmL4: h=(1/12～1/8)×5800=480～725 取h=700mmb=(1/3～1/2)H=(1/3～1/2)×700=233～35 0 取b=300mmL5: h=(1/12～1/8)×8600=716～1075 取h=750mmb=(1/3～1/2)H=(1/3～1/2)×750=250～375 取b=400mm图2.2梁布置示意图2.1.2 梁的计算跨度框架梁的计算跨度以上柱形心为准，由于建筑轴线与柱轴线重合，故计算跨度如下：图2.3梁的计算跨度2.1.3 柱高度底层柱h=4.2m（不考虑基础）其他层h=3.6m图2.4横向框架计算简图及柱编号2.2荷载计算2.2.1 屋面均布恒载二毡三油防水层0.35 kN/ m2冷底子有热玛蹄脂0.05 kN/ m2 20mm厚1：2水泥砂浆找平0.02 ×20=0.4 kN/ m2 100～140厚(2%坡度)膨胀珍珠岩(0.1+0.14)×7/2=0.84 kN/ m2 120mm厚现浇钢筋混凝土楼板0.1×25=2.5 kN/ m2 15mm厚纸筋石灰抹底0.015×16=0.24 kN/ m2共计 4.88 kN/ m2屋面恒载标准值为：（52+0.24）×（6×2+2.4+0.24）×4.88=3732.20 kN2.2.2 楼面均布恒载按楼面做法逐项计算25厚水泥砂浆找平0.025×20=0.05 kN/ m2 120厚现浇钢筋混凝土楼板0.12×25=2 kN/ m2 15厚纸筋石灰抹灰0.015×16=0.24 kN/ m2共计 3.29kN/ m22.2.3 楼面恒载标准值为：（52+0.24）×（6×2+2.4+0.24）×3.29=2477.93kN2.2.3 屋面均布活载计算重力荷载代表值时，仅考虑屋面雪荷载：0.2×（52+0.24）×（6×2+2.4+0.24）=152.95 kN2.2.4 楼面均布活荷载楼面均布活荷载对于办公楼一般房间为22.0KN/ m2，走道、消防楼梯为2.5 kN/ m2，为计算方便，偏安全的统一取均布活荷为2.5 kN/ m2。
毕业设计题目：某工矿企业的行政办公大楼设计专业班级：学号：学生姓名：指导教师姓名：二O一二年月日目录摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 1 建筑设计说明 --------------------------------------------------------------------------- 41.1、工程概况------------------------------------------------------------------------------------------- 41.2、技术条件------------------------------------------------------------------------------------------- 42 框架结构设计计算--------------------------------------------------------------------- 42.1结构布置及大体构件的确信-------------------------------------------------------------------- 42.截面尺寸估算 ---------------------------------------------------------------------------------- 52.、基础的选用 ---------------------------------------------------------------------------------- 72.结构计算简图 ---------------------------------------------------------------------------------- 72.2重力荷载计算 -------------------------------------------------------------------------------------- 72.屋面及楼面的永久荷载标准值 ------------------------------------------------------------- 72.屋面及楼面可变荷载标准值 ---------------------------------------------------------------- 82.梁柱重力荷载的计算 ------------------------------------------------------------------------- 82.墙重力荷载的计算 ---------------------------------------------------------------------------- 82.3、线刚度计算--------------------------------------------------------------------------------------- 82.4、竖向荷载作用下框架结构的内力计算 ----------------------------------------------------- 92.4.1计算单元 ----------------------------------------------------------------------------------- 92.4.2 竖向恒荷载计算 ----------------------------------------------------------------------- 102.4.3活荷内力计算 --------------------------------------------------------------------------- 152.4.4重力荷载代表值计算------------------------------------------------------------------ 232.5、内力组合---------------------------------------------------------------------------------------- 262.6、截面设计---------------------------------------------------------------------------------------- 29----------------------------------------------------------- 292.6.1、承载力抗力调整系数RE2.6.2、梁的正截面设计---------------------------------------------------------------------- 292.6.3、梁的斜截面强度计算---------------------------------------------------------------- 332.6.4、框架柱设计---------------------------------------------------------------------------- 342.7双向板的设计 ------------------------------------------------------------------------------------ 372.7.1荷载的计算 ------------------------------------------------------------------------------ 372.7.2截面设计 --------------------------------------------------------------------------------- 392.8、基础设计---------------------------------------------------------------------------------------- 402.8.1 大体资料 -------------------------------------------------------------------------------- 402.8.2确信基础底面尺寸 --------------------------------------------------------------------- 402.8.3 确信基础高度 -------------------------------------------------------------------------- 412.8.4 基础配筋 -------------------------------------------------------------------------------- 422.9、楼梯设计---------------------------------------------------------------------------------------- 40参考文献: ----------------------------------------------------------------------------------------------- 44摘要本工程为某工矿企业的行政办公大楼建筑及结构设计。

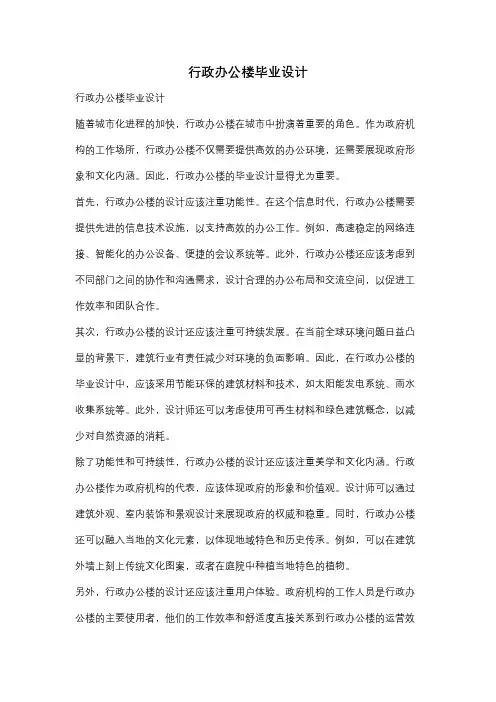

行政办公楼毕业设计行政办公楼毕业设计随着城市化进程的加快，行政办公楼在城市中扮演着重要的角色。
作为政府机构的工作场所，行政办公楼不仅需要提供高效的办公环境，还需要展现政府形象和文化内涵。
因此，行政办公楼的毕业设计显得尤为重要。
首先，行政办公楼的设计应该注重功能性。
在这个信息时代，行政办公楼需要提供先进的信息技术设施，以支持高效的办公工作。
例如，高速稳定的网络连接、智能化的办公设备、便捷的会议系统等。
此外，行政办公楼还应该考虑到不同部门之间的协作和沟通需求，设计合理的办公布局和交流空间，以促进工作效率和团队合作。
其次，行政办公楼的设计还应该注重可持续发展。
在当前全球环境问题日益凸显的背景下，建筑行业有责任减少对环境的负面影响。
因此，在行政办公楼的毕业设计中，应该采用节能环保的建筑材料和技术，如太阳能发电系统、雨水收集系统等。
此外，设计师还可以考虑使用可再生材料和绿色建筑概念，以减少对自然资源的消耗。
除了功能性和可持续性，行政办公楼的设计还应该注重美学和文化内涵。
行政办公楼作为政府机构的代表，应该体现政府的形象和价值观。
设计师可以通过建筑外观、室内装饰和景观设计来展现政府的权威和稳重。
同时，行政办公楼还可以融入当地的文化元素，以体现地域特色和历史传承。
例如，可以在建筑外墙上刻上传统文化图案，或者在庭院中种植当地特色的植物。
另外，行政办公楼的设计还应该注重用户体验。
政府机构的工作人员是行政办公楼的主要使用者，他们的工作效率和舒适度直接关系到行政办公楼的运营效果。
因此，在毕业设计中，设计师应该考虑到工作人员的需求，为他们提供舒适的工作环境和便捷的办公设施。
例如，可以设置休息区、健身房、餐厅等，以提升员工的工作满意度和生活质量。
总之，行政办公楼的毕业设计需要综合考虑功能性、可持续性、美学和用户体验等多个方面。
通过合理的设计理念和技术手段，可以打造出既符合政府需求，又能够与城市环境和谐共存的行政办公楼。
这不仅是对设计师专业能力的考验，也是对城市建设和政府形象的提升的重要一环。
政府办公楼建筑结构设计土木工程毕业设计第一部分设计基本资料§1.l 初步设计资料一. 工程名称：XX市区某政府办公楼建筑结构设计二. 工程概况：建筑总高为23.1m,主体为六层，局部为五层，室内外高差0.45m.三．基本风压：0.5KN/㎡.四. 雨雪条件：基本雪压0.25 KN/㎡。
五. 水文资料：地下水位在-4.5米处。
六. 地质条件：1. 地震烈度：本工程地震设防烈度为8度，设计基本地震加速度0.2g，场地类型：Ⅱ类。
2. 地质资料：七. 材料使用：1. 混凝土：梁柱板均使用C30混凝土。
2. 钢筋：梁柱纵向受力钢筋采用热轧钢筋HRB400,箍筋HRB335,基础用HPB3003. 墙体：a. 外纵墙采用300厚混凝土空心砌块（11.8KN/m3），一侧墙体为水刷石墙面（0.5KN/㎡）,一侧为20㎜厚抹灰（17KN/㎡）；b. 内隔墙采用200厚蒸压粉煤灰加气砼砌块（5.5KN/m3）,两侧均为20mm 厚抹灰（17KN/㎡）。
4. 窗：均为钢框玻璃窗（0.45KN/m2）5. 门：除大门为玻璃门（0.45KN/m2），办公室均为木门(0.2KN/m2).§1.2 结构选型一. 结构体系选型：采用钢筋混凝土现浇框架结构体系。
二. 屋面结构：采用现浇混凝土肋型屋盖，屋面板厚100mm。
三. 楼面结构：采用现浇混凝土肋型屋盖，板厚100mm。
四. 楼梯结构：采用钢筋混凝土梁式楼梯。
第二部分 结构布置及计算简图§2.1 结构布置及梁,柱截面尺寸的初选§2.1.1梁柱截面尺寸初选主体结构共6层，局部5层，底层高4.2m ，其他层高均为3.6m 。
内墙做法：200厚蒸压粉煤灰加气混凝土砌块；外墙做法：300厚混凝土空心砌块，门窗详见门窗表，楼层屋盖均为现浇钢筋砼结构。
板厚取100 mm ：80~903600)45~40(100=⨯>=ll h mm一.梁截面尺寸的估算：(1)主梁：L=6000㎜11750500812h L mm mm ⎛⎫== ⎪⎝⎭,取600㎜1130020023b L mm mm ⎛⎫== ⎪⎝⎭，取300㎜ 故框架横纵梁的截面尺寸为b ×h=300㎜×600㎜(2).次梁：L=6000㎜1133********h L mm mm ⎛⎫== ⎪⎝⎭,取400㎜，b 取250㎜故框架次梁的截面尺寸为b ×h=250㎜×400㎜表2-1 估算梁的截面尺寸（㎜）及各层混凝土强度等级二.柱截面尺寸的估算初选柱的截面尺寸为600㎜×600㎜；§2.1.2 结构布置图2-1 结构平面布置图§2.2框架结构的计算单元图2-2 框架结构梁，柱尺寸注：室内外高差0.45m,基础埋深3.9m第三部分 横向框架梁柱线刚度及框架侧移刚度计算§3.1框架梁的线刚度计算在框架结构中，现浇楼板的楼盖可以作为梁的有效翼缘，增大梁的有效刚度，减少框架的侧移。
行政办公楼毕业设计论文标题：行政办公楼设计中的功能性与美学的统一，以市政府办公楼为例摘要：随着城市的不断发展，行政办公楼作为政府的象征，承担着辅助政府工作的重要任务。
本文以市政府办公楼为例，探讨了行政办公楼设计中功能性与美学的统一，通过规划、建筑形态、内部空间布局等方面的分析，提出了相应的设计建议。
该论文以此为基础，循序渐进地展示了如何设计一座满足行政办公效率要求的美观、舒适的行政办公楼。
关键词：行政办公楼；功能性；美学；设计建议第一章：引言1.1研究背景与意义1.2国内外研究现状1.3研究目的与内容第二章：行政办公楼的功能性需求2.1行政办公楼的定位和功能2.2办公系统规划与组织2.3多功能厅设计需求分析2.4员工休息区设计需求分析第三章：行政办公楼的美学设计3.1行政办公楼的建筑形态设计3.2建筑外立面设计3.3室内空间布局设计3.4公共区域的美学共享第四章：市政府办公楼的设计案例探讨4.1案例背景介绍4.2功能性设计要点分析4.3美学设计要点分析4.4设计建议与优化方案第五章：结论与展望5.1研究结论总结5.2研究局限与展望本论文以市政府办公楼为研究对象，旨在提供行政办公楼设计中功能性与美学的统一的设计建议。
首先通过行政办公楼的功能性需求的分析，确定办公室规划、组织、多功能厅和员工休息区的设计要求。
其次，通过美学设计的角度，区分建筑形态设计、建筑外立面设计、室内空间布局设计以及公共区域的美学共享等方面，提出相应的设计原则和要点。
最后，以市政府办公楼设计案例为基础，对其功能性和美学设计进行了具体探讨，并提出了设计建议和优化方案。
通过本论文的研究与实践，可以为行政办公楼设计提供一定的指导，既满足政府办公效率要求，又营造出美观、舒适的办公环境，进一步提升行政办公楼的品质和形象。
然而，本论文研究的局限性在于仅以市政府办公楼为例，且设计建议亦需根据具体的行政办公楼情况进行调整。
因此，未来的研究可拓宽研究范围，增加更多实际案例的研究，进一步完善行政办公楼的设计理论和实践。
本科毕业设计说明书题目综合办公楼设计院（部）：建筑工程学院专业：建筑工程目录摘要 (Ⅲ)ABSTRACT (Ⅳ)1 前言 (1)2 建筑设计方案2.1 工程地质条件 (2)2.2结构设计 (2)2.3建筑的立面造型和材料选择 (3)2.4 建筑截面选型、平面布置及构件截面初估 (3)2.5 建筑防火 (4)2.6 建筑防水·····························································52.7 建筑节能 (5)2.8 建筑功能 (5)2.9 建筑采光通风设计 (6)2.10 建筑交通联系 (6)3 结构设计方案3.1 确定计算简图 (7)3.2 统计荷载 (8)3.3 内力计算 (12)3.4 内力组合 (42)3.5 截面设计与配筋计算 (43)3.6 基础截面设计 (67)3.7 楼梯和雨篷设计 (72)4 施工组织设计4.1 工程概况 (83)4.2 施工方案 (84)4.3 主体工程施工 (86)4.4 施工现场的平面布置 (89)4.5 工程措施 (90)4.6 编制依据 (95)5结论 (98)谢辞 (99)参考文献 (100)摘要本文主要介绍了办公楼设计。
1.绪论本设计是按照土木建筑工程系土木工程专业毕业设计要求编写的毕业设计。
设计题目为：柳州市某行政办公楼结构设计。
办公楼是公共建筑，其规范要求比较严格，能体现出结构设计很多重要的方面。
选择办公楼设计，即要注意先进性，又要从广西的实际情况出发，在满足使用要求的前提下，综合考虑安全可靠、经济合理、施工方便等因素，从而掌握办公楼设计的基本原理，妥善解决其功能关系，满足使用要求。
在结构布置的过程中，结构布置要使荷载传递直接、受力明确，并按强度和刚度要求初步确定构件的截面尺寸，构件类型和尺寸规格尽可能少，在结构布置的基础上深入考虑在竖向荷载和水平荷载作用下，结构体系之间协同工作的程度，合理地确定结构或构件的计算简图。
还需考虑整个建筑物在平面和竖向上是否需要采用构造措施，以保证整个建筑物及其某些薄弱部位在平面和竖向上的刚度及整体性。
在结构布置的基础上，深入考虑在竖向荷载和水平荷载的作用下，结构体系之间协同工作的程度，通过必要的计算和结构处理，使结构构件及其连接的节点满足强度、刚度和裂缝宽（或抗裂度）的要求，并符合现行设计规范、满足国家强制性条文，最终把结构布置和构件设计准确地反映到施工图中。
这次设计是在各位老师的悉心指导下完成的，在此向各位老师表示衷心的感谢！鉴于学生水平有限，设计中还存在不少的缺点甚至错漏，敬请老师批评和指正。
2.工程概况和设计资料本工程建筑设计已经完成，根据建筑设计资料进行结构设计及施工设计。
建筑设计图纸：从建施1至建施101．规模：本工程柳州市某政府办公楼工程，建筑设计工作已完成。
总建筑面积2340㎡。
总楼层为地上4层。
各层的层高及各层的建筑面积、门窗标高详见建筑施工图。
2．防火要求：建筑物属二级防火标准。
3．结构形式：钢筋混凝土框架结构。
填充墙厚度详表1。
4．气象、水文、地质资料：（1）主导风向：夏季东南风、冬秋季西北风。
基本风压值W0详表1。
（2）建筑物地处某市中心，不考虑雪荷载和灰荷载作用。
1.绪论
本设计是按照广西工学院鹿山学院土木建筑工程系土木工程专业毕业设计要求编写的毕业设计。
设计题目为：柳州市某行政办公楼结构设计。
办公楼是公共建筑，其规范要求比较严格，能体现出结构设计很多重要的方面。
选择办公楼设计，即要注意先进性，又要从广西的实际情况出发，在满足使用要求的前提下，综合考虑安全可靠、经济合理、施工方便等因素，从而掌握办公楼设计的基本原理，妥善解决其功能关系，满足使用要求。
在结构布置的过程中，结构布置要使荷载传递直接、受力明确，并按强度和刚度要求初步确定构件的截面尺寸，构件类型和尺寸规格尽可能少，在结构布置的基础上深入考虑在竖向荷载和水平荷载作用下，结构体系之间协同工作的程度，合理地确定结构或构件的计算简图。
还需考虑整个建筑物在平面和竖向上是否需要采用构造措施，以保证整个建筑物及其某些薄弱部位在平面和竖向上的刚度及整体性。
在结构布置的基础上，深入考虑在竖向荷载和水平荷载的作用下，结构体系之间协同工作的程度，通过必要的计算和结构处理，使结构构件及其连接的节点满足强度、刚度和裂缝宽（或抗裂度）的要求，并符合现行设计规范、满足国家强制性条文，最终把结构布置和构件设计准确地反映到施工图中。
这次设计是在各位老师的悉心指导下完成的，在此向各位老师表示衷心的感谢！
鉴于学生水平有限，设计中还存在不少的缺点甚至错漏，敬请老师批评和指正。
2.工程概况和设计资料
本工程建筑设计已经完成，根据建筑设计资料进行结构设计及施工设计。
建筑设计图纸：从建施1至建施10
1．规模：本工程柳州市某政府办公楼工程，建筑设计工作已完成。
总建筑面积2340㎡。
总楼层为地上4层。
各层的层高及各层的建筑面积、门窗标高详见建筑施工图。
2．防火要求：建筑物属二级防火标准。
3．结构形式：钢筋混凝土框架结构。
填充墙厚度详表1。
4．气象、水文、地质资料：
（1）主导风向：夏季东南风、冬秋季西北风。
基本风压值W0详表1。
（2）建筑物地处某市中心，不考虑雪荷载和灰荷载作用。
（3）自然地面-10m以下可见地下水。
（4）地质资料：地质持力层为粘土，孔隙比为e=0.8，液性指数IL=0.90，场地覆盖层为1.0m，场地土壤属Ⅱ类场地土。
地基承载力详表1。
（5）抗震设防：此建筑物为一般建筑物，建设位置位于近震区，其抗震设防烈度为6度。
（6）楼面做法按照98ZJ楼6，屋面做法按照98ZJ屋16。
（7）建筑设计图纸附后。
要求在已完成的建筑设计基础上进行结构设计、施工设计，各同学的设计条件如下表1所示：
表1
3.结构选型与结构布置
3.1
结构型式
根据建筑物的使用功能、造型、房屋高度，工程地质条件等物质技术，本工程的设计的主体房屋采用钢筋混凝土框架结构。
3.2
结构体形
根据荷载情况，本多层钢筋混凝土框架结构工程采用横向框架为主要受力框架，横向布置框架梁，纵向布置连系梁。
3.3
梁、板、柱截面尺寸的估算 3.3.1 梁截面尺寸的估算 一、 横向框架梁的截面尺寸估算
①轴、②轴、③轴、④轴、⑤轴、⑥轴、⑦轴、⑧轴、⑨轴、⑩轴、○11轴、○12轴上的框架梁
AC 跨：1111~~7000700~875810810h l mm ⎛⎫⎛⎫
=⨯=⨯= ⎪ ⎪⎝⎭⎝⎭
， 取700h mm =
1111~~700233~3502323b h mm ⎛⎫⎛⎫
=⨯=⨯= ⎪ ⎪⎝⎭⎝⎭， 取250b mm = CD 跨：1111~~5000500~625810810h l mm ⎛⎫⎛⎫
=⨯=⨯= ⎪ ⎪⎝⎭⎝⎭
，取600h mm =
1111~~600200~3002323b h mm ⎛⎫⎛⎫
=⨯=⨯=
⎪ ⎪⎝⎭⎝⎭
， 取250b mm = 二、 纵向框架连系梁的截面尺寸估算
A 轴、C 轴、D 轴上的（以最大的跨度4500mm 计算）
1111~~4500321~563148148h l mm ⎛⎫⎛⎫
=⨯=⨯= ⎪ ⎪⎝⎭⎝⎭， 取400h mm =
1111~~400133~2002323b h mm ⎛⎫⎛⎫
=⨯=⨯= ⎪ ⎪⎝⎭⎝⎭
， 取200b mm =
三、 次梁的截面尺寸估算
B 轴次梁
mm l h 375~2504500181~121
181~121=⨯⎪⎭
⎫ ⎝⎛=⨯⎪⎭⎫ ⎝⎛=， 取mm h 400=
1111~~400133~2002323b h mm ⎛⎫⎛⎫
=⨯=⨯= ⎪ ⎪⎝⎭⎝⎭
， 取mm b 200= 各层的主次梁布置见图（1）。
3.3.2 板截面尺寸的估算 一、 板截面尺寸估算的原则
（一）根据《混凝土结构设计规范》10.1.1条，单向板民用建筑楼板最小厚度为60mm ，工业建筑楼板最小厚度70mm ，双向板最小厚度为80mm 。
（二）单向板：(1/30~1/40)h l = 双向板：(1/40~1/50)h l =
二、 板截面尺寸估算 CD 跨：
215000 1.124500
l l ==<，为双向板； CB 跨：
214500 2.521800
l l ==>，为单向板 AD 跨：
215200 1.224500
l l ==<，为双向板 为了计算的简便及施工的方便起见，板统一按双向板的短边计算（L=4500mm ）， 11
(~)450090~112.54050
h mm =⨯=，取100h mm =。
板布置见图（1）。
3.3.3 框架柱截面尺寸的估算
（一）根据《混凝土结构设计规范》、《高层建筑混凝土结构技术规程》的规定：矩形截面框架柱的边长，非抗震设计时不宜小于250mm ，抗震设计时不宜小于300mm ；圆柱截面直径不宜小于350mm 。
剪跨比不宜大于2，框架柱中线与框架中心线的偏心距不宜大于柱截面在该方向宽度的1/4.本工程为6度抗震设防，该框架结构的抗震等级为四级，但《混凝土结构设计规范》上无四级抗震等级框架的轴压比限值，因此偏于安全取三级抗震轴压比限值，三级抗震轴压比限值为[N μ]=0.9,根据轴压比进行估
算。
（二）框架柱的截面尺寸根据轴压比限值按下列公式估算： E N Fg n β=⨯
[]c N c
N
A f μ≥
（三）截面尺寸的估算
1. D 轴柱 23
1.211.25144
0.0588[]0.914.310
c N c N A m f μ⨯⨯⨯≥
==⨯⨯ 按构造要求b ×h=400mm ×400mm 。
2. C 轴柱 2
3
1.2271440.141[]0.914.310c N c N A m f μ⨯⨯⨯≥
==⨯⨯
按构造要求b ×h=450mm ×450mm 。
3. A 轴柱 2
3
1.2
15.75
1440.0822[]0.914.310
s N c N A m f μ⨯⨯⨯≥
==⨯⨯ 按构造要求b ×h=400mm ×400mm 。
A 轴圆柱取d500mm ，雨棚圆柱去d400mm 。
框架柱布置见图1。
3.4
横向框架侧移刚度计算 3.4.1 计算梁、柱的线刚度
梁线刚度计算梁柱混凝土标号均为C30，723.0010/C E KN m =⨯。
在框架结构中，现浇楼面或预制楼板但只有现浇层的楼面，可以作为梁的有效翼缘，增大梁的有效刚度，减少框架侧移。
考虑这一有利作用，在计算梁的截面惯性矩时，对现浇楼面的边框架梁取01.5I I =，对中框架梁取02.0I I =。
表3.1 横梁线刚度计算表
l ECI0/l
3.4.2 柱线刚度计算
设基础顶面到地面为1000mm ，底层柱高为5200mm 表3.2 柱线刚度Ic 计算表
取边柱和AC 跨梁进行验算,则：12 6.125
4.97851.231
i i =
=≤符合要求，由此可知其它都符合要求。
