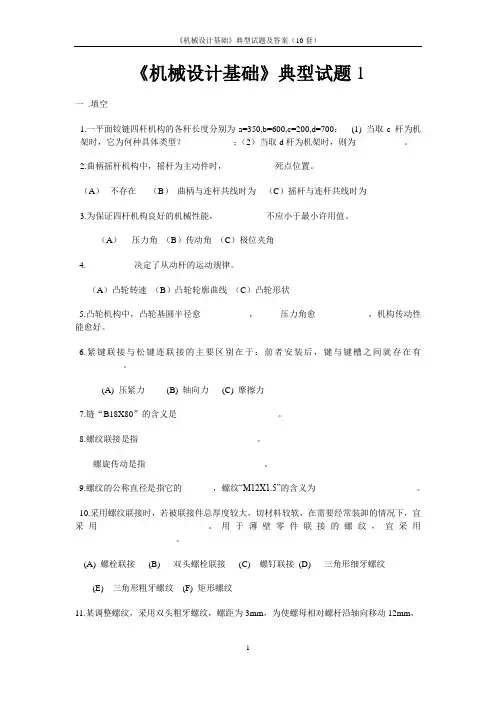

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

9.6105(旧标准代号105)轴承，精度是( P0)、内径为( 25 )、(特轻)系列的(深沟球)轴承；
10.工作中只受弯矩不受转矩的轴叫作心轴，只受转矩不受弯矩的轴叫作传动轴，同时受弯矩和转矩的轴叫作转轴，自行车的前轴是心轴，中轴是转轴，后轴是心轴；
11.平键联接靠_挤压传递转矩，楔键联接靠_摩擦_传递转矩，楔键联接的主要缺点是_对心性不好
.轴向力：FSⅠ+FA=2430+1000=3430N>SⅡ
轴承Ⅰ被放松FaⅠ=FSⅠ=2430N
轴承Ⅱ被压紧FaⅡ=FSⅡ=3430N
当量动载荷FaⅠ/FrⅠ=2430/9000=0.27<e
XⅠ=1 YⅠ=0
PⅠ=XⅠFrⅠ=9000N
FaⅡ/FrⅡ=3430/5000=0.686>e
XⅡ=0.4 YⅡ=1.88
A)齿数，B)模数，C)齿宽
7.齿轮的渐开线形状取决于它的＿C＿。
A)齿顶圆，B)分度圆，C)基圆，D)齿根圆
二、填空题（有4小题，16个空，每空1分,共16分。把答案填在题中横线上）
8.机构运动简图是_用简单的线条和规定的符号代表构件和运动副,并按一定比例绘制各运动副的相对位置,因而能说明机构各构件间相对运动关系的简单图形。
A.工作齿宽b B.模数m C.齿数z D.压力角α
17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )
A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分
18.普通圆柱蜗杆传动的正确啮合条件是(B)（下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）
A.mt1=ma2, αt1=αa2,γ=β B.ma1=mt2, αa1=αt2,γ=β
4.机构具有确定相对运动的条件是( A )

机械设计基础考试题库及答案《机械设计基础》考试题库一、 名词解释1.机械：2.机器：3.机构：4.构件：5.零件：6.标准件：7.自由构件的自由度数：8.约束：9.运动副： 10.低副： 11.高副： 23.机构具有确定运动的条件： 24.死点位置： 25.急回性质： 26.间歇运动机构： 27.节点： 28.节圆： 29.分度圆： 30.正确啮合条件： 31.连续传动的条件： 32.根切现象： 33.变位齿轮： 34.蜗杆传动的主平面： 35.轮系： 36.定轴轮系： 37.周转轮系： 38.螺纹公称直径：螺纹大径。

39.心轴： 40.传动轴： 41.转轴：二、 填空题 1. 机械是（机器）和（机构）的总称。

2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。

3. 平面机构的自由度计算公式为：（F=3n-2P L -P H ）。

4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2，则其传动比i= （n 1/n 2）= （D 2/D 1）= （z 2/ z 1）。

5. 铰链四杆机构的杆长为a=60mm ，b=200mm ，c=100mm ，d=90mm 。

若以杆Ｃ为机架，则此四杆机构为（双摇杆机构）。

6. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。

7. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。

8. 平面连杆机构的死点是指（从动件与连杆共线的）位置。

9. 平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。

10. 平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25），平均速比为（1：1.25）。

11. 凸轮机构的基圆是指（凸轮上最小半径）作的圆。

《机械设计基础》试题库一、是非题1 .构件是组成机构的各相对运动的单元。

（J ）2.在设计平面四杆机构时，一定要避免死点位置。

（X）3.在钗链四杆机构中，曲柄一•定是最短杆。

（X）4.对心曲柄滑块机构具有急回特性。

（X ）5.平面四杆机构中的极位夹角就是从动件在两个极限位置的夹角。

（X）6.平面四杆机构中的死点位置，就是采用任何方法都不能使机构运动的位置。

（X ）7.平面四杆机构中至少存在一个曲柄。

（X ）8.在曲柄摇杆机构中，若改变主动件曲柄转速值，将会使表示急回运动特性的行程速度变化系数值得到改变。

（X ）9.在设计滚子从动件盘形四轮机构时，滚子的半径可以任意选取。

（X ）10.在设计平底直动从动件盘形凸轮机构时，从动件平底的长度可以任意选取。

（X ）11.凸轮机构压力角的大小对机构运动无影响。

（X ）12.凸轮机构常用于传力较大的场合。

（X ）13.绘制滚子从动件盘形四轮工作轮廓时，可由其理论轮廓上各点的向径减去滚子半径求得。

"）14.设计盘形四轮时，取基圆越小越好。

（X ）15.同一条渐开线上各点的压力角不和等。

（J ）16.变位齿轮的模数、压力角仍和标准齿轮一样。

（V ）17.正传动齿轮也就是正变位齿轮。

（V ）18.用仿形法加工标准直齿圆柱齿轮（正常齿）时，当齿数少于1 7时产生根切。

（X ）19.一对外啮合渐开线斜齿圆柱齿轮，轮齿的螺旋角相等，旋向相同。

（X ）20.轮系的传动比，是指轮系中首末两齿轮的齿数比。

（X ）21.渐开线齿轮上具有标准模数和标准压力角的圆称为分度圆。

（X ）22.相啮合的一对齿数不相等的齿轮，因为两轮压力角相等，模数相等，所以齿形相同。

（X ）23.彷形法加工的齿轮比范成法加工的齿轮精度高。

（X ）24.负传动齿轮也就是负变位齿轮。

（V）25.刚性转子若达到了静平衡，也就是满足了动平衡。

（X）1.一般联接多用细牙螺纹。

（X ）2.圆柱普通螺纹的公称直径就是螺纹的最大直径。

《机械设计基础》试题库及答案机械设计基础试题库⼀、判断(每题⼀分)1、⼀部机器可以只含有⼀个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由⼀个零件组成，也可以由⼏个零件组成。

………………（√）6、整体式连杆是最⼩的制造单元，所以它是零件⽽不是构件。

……（×）7、连杆是⼀个构件，也是⼀个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通⽤零件。

………………………………（×）⼆、选择(每题⼀分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有⽤的机械功或转换机械能 B．是否由许多构件组合⽽成C．各构件间能否产⽣相对运动 D．两者没有区别3、下列哪⼀点是构件概念的正确表述？（ D ）A．构件是机器零件组合⽽成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪⼀种属于专⽤零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的⼯作部分的是（ D ）A．数控机床的⼑架 B．⼯业机器⼈的⼿臂C．汽车的轮⼦ D．空⽓压缩机三、填空(每空⼀分)1、根据功能，⼀台完整的机器是由（动⼒系统）、（执⾏系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执⾏）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并⽆区别，⼯程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器⼯作时，都能完成有⽤的__机械功___或实现转换__能量___。

《机械设计基础》试题库试题库汇总表一、单项选择题1.轮系运动时，各齿轮轴线位置固定不动的称为（）。

C. 行星轮系D. 简单行星轮系【代码】21711019【答案】B2.在行星轮系中，凡具有固定几何轴线的齿轮被称为（）。

A. 行星轮B. 太阳轮C. 惰轮D. 系杆【代码】22111016【答案】B3.在行星轮系中，轴线位置会发生改变的齿轮被称为（）。

A. 行星轮B. 太阳轮C. 惰轮D. 系杆【代码】22111022【答案】A4.轮系的传动比等于组成该轮系的各对啮合齿轮中（）之比。

A. 主动轮齿数的连乘积与从动轮齿数的连乘积B. 主动轮齿数的连加与从动轮齿数的连加C. 从动轮齿数的连乘积与主动轮齿数的连乘积D. 从动轮齿数的连加与主动轮齿数的连加【代码】21811015【答案】C5.至少有一个齿轮的轴线的位置会发生改变的轮系被称为（）。

C. 复合轮系D. 都不是【代码】21711025【答案】A6.按齿轮轴线的位置是否固定，轮系可以分为（）两种类型。

A．定轴轮系和差动轮系（自由度）B．差动轮系和行星轮系C．定轴轮系和复合轮系D．定轴轮系和行星轮系(周转轮系) 【代码】21711037【答案】D7.行星轮系中的差动轮系，其自由度为（）个。

A．1 B．2 C．3 D．4【代码】22211015【答案】B8.下列四项功能中，哪几项（）可以通过轮系的运用得以实现。

①两轴的较远距离传动②变速传动③获得大的传动比④实现合成和分解运动A．①②B．①②③C．②③④D．①②③④【代码】22311017【答案】D9.轮系下列功用中,哪一功用必须依靠行星轮系实现?（）。

A．实现变速B．实现变向C．实现远距离传动D．实现运动的分解【代码】22311022【答案】D10. 在轮系中，只改变齿轮转向而不影响轮系传动比的齿轮，通常称为（）。

A. 行星轮B. 太阳轮C. 惰轮D. 中心轮【代码】22011016【答案】C11. 定轴轮系传动比计算式中的(-1)m，m表示（）。

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

机械设计基础试题及答案一、选择题1. 机械设计中，通常所说的“三视图”是指：A. 俯视图、侧视图、透视图B. 正面图、背面图、侧面图C. 俯视图、主视图、左视图D. 正视图、侧视图、仰视图答案：C2. 以下哪个不是机械设计中常用的材料？A. 钢B. 铝C. 塑料D. 玻璃答案：D3. 在机械设计中，静载荷与动载荷的主要区别在于：A. 载荷大小B. 载荷方向C. 载荷是否随时间变化D. 载荷作用的物体类型答案：C4. 机械设计中，以下哪个不是常用的传动方式？A. 齿轮传动B. 链传动C. 皮带传动D. 液压传动答案：D5. 以下哪个因素不是影响机械零件疲劳寿命的主要因素？A. 材料的疲劳强度B. 载荷的循环次数C. 零件的几何形状D. 零件的制造成本答案：D二、简答题1. 简述机械设计中使用材料的基本要求。

答：机械设计中使用材料的基本要求包括：足够的强度和刚度，以承受预期的载荷；良好的韧性和塑性，以适应冲击和变形；良好的耐磨性和耐腐蚀性，以延长使用寿命；良好的加工性能，以便于制造和装配；以及合理的成本效益比。

2. 解释什么是应力集中，并举例说明其在机械设计中的影响。

答：应力集中是指在材料的某些局部区域，由于几何形状、材料不连续性或载荷方式的变化，导致应力值远高于平均应力的现象。

例如，孔、缺口或锐角等几何特征都可能导致应力集中。

在机械设计中，应力集中会增加零件的疲劳破坏风险，因此设计时应尽量避免这些特征或采取相应的措施来降低其影响。

三、计算题1. 一个直径为100mm的圆杆，承受一个垂直于杆轴的拉力F=10kN。

如果材料的许用应力为150MPa，试计算该圆杆的安全性。

答：首先计算圆杆的截面积A，A = π * (D/2)^2 = π * (0.1m / 2)^2 ≈ 0.00785m²。

然后计算圆杆的应力σ，σ = F / A =10,000N / 0.00785m² ≈ 1,272,727Pa。

机械设计基础考试题库及答案一、单项选择题（每题2分，共20分）1. 机械设计中，通常所说的“三度”是指（）。

A. 精度、刚度、强度B. 温度、湿度、压力C. 速度、加速度、减速度D. 硬度、韧性、弹性答案：A2. 在机械设计中，静强度计算的目的是（）。

A. 确定零件的尺寸B. 确定零件的材料C. 确定零件的重量D. 确保零件在静载荷作用下不发生破坏答案：D3. 机械零件的疲劳破坏通常发生在（）。

A. 零件表面B. 零件内部C. 零件连接处D. 零件的任何位置答案：A4. 机械设计中，摩擦力的计算公式为（）。

A. F = μNB. F = N/μC. F = N * μD. F = N - μ答案：A5. 机械零件的接触应力通常分为（）。

A. 正应力和剪应力B. 拉应力和压应力C. 接触应力和弯曲应力D. 弯曲应力和扭转应力答案：C6. 机械设计中，材料的许用应力通常由（）确定。

A. 材料的强度B. 材料的硬度C. 材料的韧性D. 材料的塑性答案：A7. 机械设计中，为了提高零件的疲劳强度，可以采取的措施是（）。

A. 增大零件的尺寸B. 减小零件的尺寸C. 增加零件的表面粗糙度D. 提高零件的表面光洁度答案：D8. 机械设计中，热处理的目的不包括（）。

A. 提高材料的硬度B. 改善材料的韧性C. 增加材料的塑性D. 调整材料的内部结构答案：C9. 机械设计中，齿轮传动的效率主要受（）影响。

A. 齿轮材料B. 齿轮的制造精度C. 齿轮的润滑条件D. 所有上述因素答案：D10. 机械设计中，轴承的寿命与（）成正比。

A. 载荷大小B. 转速高低C. 轴承材料D. 轴承的安装精度答案：A二、多项选择题（每题3分，共15分）11. 机械设计中，常见的传动方式包括（）。

A. 齿轮传动B. 皮带传动C. 链传动D. 液压传动答案：ABC12. 机械设计中，零件的失效形式包括（）。

A. 断裂B. 磨损C. 腐蚀D. 变形答案：ABCD13. 机械设计中，提高零件疲劳强度的措施包括（）。

机械设计基础考试题库及答案一、选择题1. 下列哪个是机械设计中常用的材料？A. 木材B. 塑料C. 铝合金D. 纸张答案：C. 铝合金2. 以下哪个单位不是常用的力的单位？A. 牛顿(N)B. 千克(kg)C. 磅(lb)D. 焦耳(J)答案：B. 千克(kg)3. 机械设计中的“CAD”是指什么？A. 计算机辅助设计B. 计算机应用设计C. 计算机模拟设计D. 计算机全息设计答案：A. 计算机辅助设计4. 以下哪种工艺不是常见的机械加工工艺？A. 钻削B. 锻造C. 咖啡壶D. 铣削答案：C. 咖啡壶5. 机械设计中常用的连接方式是什么？A. 焊接B. 激光切割C. 三维打印D. 美工刀答案：A. 焊接二、填空题6. 第一种简单机械是_____________。

答案：杠杆7. 用螺旋线装饰的曲线简直是_____________。

答案：旋塞8. 木料没有什么特别的能逃避__ __的关注。

答案：渡船9. 油性笔和铅笔，常见的文具用品。

淌的笑了，讽刺意味十分_____________。

答案：狼狈10. 下列哪种不利于机械传动？答案：积木三、简答题11. 请简要介绍常见的机械设计制图软件。

答：常见的机械设计制图软件包括AutoCAD、SolidWorks、CATIA 等，它们可以帮助设计师创建三维模型、进行装配设计、进行仿真分析等，是机械设计中不可或缺的工具。

12. 请简要解释机械设计中的“加工精度”是什么意思？答：加工精度是指加工零件时所能达到的最高精度水平，通常用尺寸公差和形位公差来表示。

加工精度的高低直接影响到零件的使用效果和性能。

四、解答题13. 请设计一个简单的杠杆系统，使一个重物在不借助外力的情况下平衡悬挂。

答：这是一个开放性问题，学生可以根据自己的理解和知识设计出符合要求的杠杆系统，重点在于理解杠杆的平衡条件和力的作用原理。

14. 请分析一个机械设计中常见的零件的受力情况，并说明如何选择合适的材料和加工工艺。

机械设计基础题库及答案一、判断题1、零件是机械的最小单元。

答案答案 （√）2、机械是机器和机构的总称。

答案答案 （√）3、机械设计的强度准则就是保证刚度、机械设计的强度准则就是保证刚度 。

答案答案 (×(×) ) 4、机器与机构它们都是人为的产物，有确定的运动，并有能量的转化。

答案(×(×) ) 5、构件系统的自由度为F （>0），若给定的原动件数目等于F ，该传动系统能成为机构。

答案答案 (√)6、一切自由度不为1的机构，其各构件之间都不可能具有确定的相对运动。

答案 (×(×) ) 7、机构主要是由主动件、从动件和机架组成。

答案答案 (×(×) ) 8、两构件通过点或线接触组成的运动副是高副。

答案答案 (√) 9、两构件通过面接触组成的运动副是低副。

答案答案 (√)10、平面低副引入的约束数为1。

答案答案 (×(×) ) 11、每个运动副都是一个构件。

答案答案 (×(×) ) 12、凡是有滚子的地方都存在局部自由度。

答案答案 (×(×) ) 13、机构的自由度就是构件的自由度。

答案答案 (×(×) ) 14、复合铰链与转动副和移动副都有关。

答案答案 (×(×) ) 15、转动副和移动副都是平面低副。

答案答案 (√)16、平面机构和自由度为2，说明需要2 个原动件才能有确定运动。

个原动件才能有确定运动。

答案答案 (√) 17、机构中每个主动件相对机架可以有几个独立运动。

答案答案 (×(×) ) 18、在绘制机构运动简图时，不仅要考虑构件的数目，而且要考虑构件的构造。

答案答案 (×(×) ) 19、在平面机构中，自由度的减少数就等于约束数。

答案答案 (√) 20、机构可能会有自由度F=0的情况。

机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。

A. 传动、传递、传递B. 传递、传动、传递C. 传动、传动、传递D. 传递、传递、传动答案：C2. 机械设计中，齿轮传动的主要失效形式是（）。

A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案：A3. 机械设计中，滚动轴承的基本额定寿命是指（）。

A. 轴承在额定动载荷下工作时，其内部材料发生疲劳破坏前所转过的转数B. 轴承在额定静载荷下工作时，其内部材料发生疲劳破坏前所转过的转数C. 轴承在额定动载荷下工作时，其内部材料发生塑性变形前所转过的转数D. 轴承在额定静载荷下工作时，其内部材料发生塑性变形前所转过的转数答案：A4. 机械设计中，轴的强度校核通常采用（）。

A. 静强度校核B. 疲劳强度校核C. 冲击强度校核D. 振动强度校核答案：B5. 机械设计中，联轴器的主要作用是（）。

A. 连接轴和轴上零件B. 传递扭矩C. 补偿轴向、径向和角向误差D. 所有上述选项答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响齿轮的寿命（）。

A. 材料B. 热处理C. 润滑D. 载荷答案：ABCD7. 机械设计中，下列哪些因素会影响轴承的寿命（）。

A. 轴承材料B. 轴承精度C. 轴承安装D. 轴承润滑答案：ABCD8. 机械设计中，下列哪些因素会影响轴的强度（）。

A. 轴的材料B. 轴的尺寸C. 轴的表面处理D. 轴的载荷答案：ABCD三、判断题9. 机械设计中，齿轮的齿面硬度越高，其承载能力越大。

（）答案：正确10. 机械设计中，滚动轴承的预紧程度越大，其刚度越高。

（）答案：正确四、简答题11. 简述机械设计中，为什么要进行强度校核？答案：强度校核是为了保证机械零件在工作过程中不会因为材料强度不足而发生破坏。

通过强度校核，可以确保零件在预期的使用寿命内安全、可靠地工作，避免因零件失效导致的设备故障和安全事故。

《机械设计基础》试题库绪论一、填空（每空1分）T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构有两个死点位置，而当摇杆为原动件时，机构有两个死点位置。

T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆共线位置。

T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。

T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为相等。

T-6-2-14-2-1、为保证带传动的工作能力，一般规定小带轮的包角αα≥120。

T-6-7-15-2-3、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

T-6-7-16-2-3、链传动和带传动都属于挠性件传动。

T-7-2-17-3-6、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮顶圆与啮合线的交点。

T-7-3-18-2-2、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。

T-7-2-19-3-2、_ 轮齿断裂_和_ 磨粒磨损__是开式齿轮传动的主要失效形式。

T-7-2-20-2-2、渐开线齿形常用的加工方法有仿形法和范成法两类。

T-7-2-21-2-2、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1σH2。

T-7-10-22-2-2、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

T-8-2-23-2-3、在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越大。

T-8-2-24-2-3、蜗杆传动的中间平面是指：通过_ 蜗杆_轴线并垂直于_蜗轮_ __轴线的平面。

T-8-2-25-2-3、普通圆柱蜗杆和蜗轮传动的正确啮合条件是_ m a1=m t2、a a1=a t2、λ=β_ _。

1、运动副：两构件直接接触并能产生一定相对运动的连接称为运动副。

2、构件：组成机构的各个相对运动部分称为构件,构件是运动的单元。

3、自由度：构件或机构相对于参考系具有的独立运动数目称为自由度。

机构的自由度也即是机构相对于机架具有的独立运动数目。

4、瞬心：一刚体相对于另一个刚体作平面运动时，在任一瞬时，其相对运动可以看成是绕某一重合点的转动，该重合点称为速度瞬心或瞬时回转中心，简称瞬心，因此，瞬心是该两个刚体上绝对速度相同的重合点。

5周转轮系：至少有一个齿轮的几何轴线绕另一个齿轮的几何轴线转动的轮系称为周转轮系6、机构：用来传递运动和力的、有一个构件为机架的、用构件间能够相对运动的连接方式组成的构件系统称为机构7、瞬心：一刚体相对于另一个刚体作平面运动时，在任一瞬时，其相对运动可以看成是绕某一重合点的转动，该重合点称为速度瞬心或瞬时回转中心，简称瞬心，因此，瞬心是该两个刚体上绝对速度相同的重合点。

8、平面连杆机构：使用若干低副连接组成的平面机构，又称平面低副机构。

9、虚约束：在运动副引入的约束中，有些约束对机构自由度的影响是重复的，对机构运动不起任何限制作用。

这种重复而对机构不起限制作用的约束称为虚约束或消极约束。

虚约束是构件间几何尺寸满足某些特殊条件的产物。

10、接触应力：若两个零件在受载前是点接触或线接触，受载后，由于变形其接触处为一小面积，通常此面积甚小而表层产生局部应力却很大，这种应力称为接触应力。

11、高副：两构件通过点或线接触组成的运动副称为高副。

12、机构：用来传递运动和力的、有一个构件为机架的、用构件间能够相对运动的连接方式组成的构件系统称为机构。

13、铰链四杆机构：全部用转动副相连的平面四杆机构称为平面铰链四杆机构，简称铰链四杆机构。

14周转轮系：至少有一个齿轮的几何轴线绕另一齿轮的几何轴线转动的轮系称为周转轮系15间歇运动机构：主动件连续运动时，从动件作周期性时动时停运动的机构称为间歇运动机构1、凸轮机构按从动件的型式可以分类为滚子从动件、平底从动件和尖顶从动件。

《机械设计基础》考试题库一、 名词解释 1.机械： 2.机器： 3。

机构： 4.构件： 5.零件: 6。

标准件： 7。

自由构件的自由度数： 8。

约束： 9.运动副： 10。

低副： 11。

高副： 23.机构具有确定运动的条件： 24.死点位置： 25。

急回性质: 26。

间歇运动机构: 27。

节点： 28。

节圆： 29.分度圆： 30。

正确啮合条件: 31.连续传动的条件： 32。

根切现象： 33.变位齿轮： 34.蜗杆传动的主平面: 35。

轮系： 36.定轴轮系： 37.周转轮系: 38.螺纹公称直径：螺纹大径。

39。

心轴： 40。

传动轴： 41.转轴: 二、 填空题1. 机械是（机器）和（机构）的总称。

2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。

3. 平面机构的自由度计算公式为：(F=3n —2P L -P H ）。

4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2,则其传动比i= (n 1/n 2）= （D 2/D 1)= (z 2/ z 1)。

5. 铰链四杆机构的杆长为a=60mm ，b=200mm ，c=100mm ，d=90mm 。

若以杆Ｃ为机架，则此四杆机构为(双摇杆机构）.6. 在传递相同功率下，轴的转速越高,轴的转矩就（越小）。

7. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为(连杆）。

8. 平面连杆机构的死点是指（从动件与连杆共线的）位置。

9. 平面连杆机构曲柄存在的条件是①(最短杆与最长杆长度之和小于或等于其它两杆长度之和）②(连架杆和机架中必有一杆是最短杆）。

10. 平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25）,平均速比为（1：1.25）。

11. 凸轮机构的基圆是指（凸轮上最小半径）作的圆。

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

,,（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

,,,,,,,,,,,,（√）5、构件可以由一个零件组成，也可以由几个零件组成。

,,,,,,（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

,,（×）7、连杆是一个构件，也是一个零件。

,,,,,,,,,（√）8、减速器中的轴、齿轮、箱体都是通用零件。

,,,,,,,,,,,,（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

机械设计基础考试题库及答案一、选择题1. 下列哪项不是机械设计的基本要素？A. 功能性B. 可靠性C. 美观性D. 经济性答案：C2. 机械设计的主要目标是？A. 提高生产效率B. 降低成本C. 提高产品质量D. 所有选项都是答案：D3. 以下哪个选项与机械设计中的材料选择无关？A. 强度B. 寿命C. 可靠性D. 形状答案：D4. 以下哪种连接方式适合要求灵活性较高的零部件？A. 焊接B. 螺栓连接C. 水泵连接D. 强力胶粘答案：B5. 什么是机械设计中的公差？A. 公差是指机械零件之间的尺寸差异B. 公差是指机械零件的加工精度C. 公差是指机械零件的形状误差D. 公差是指机械零件的材料选择答案：A二、填空题1. 机械设计中常用的零件连接方式有_______、_______和_______。

答案：焊接、螺栓连接、键连接。

2. 机械设计中常用的材料选取指标包括强度、_______、耐磨性和_______。

答案：刚度、耐蚀性。

3. 公差可以通过_______加工和_______加工来控制。

答案：数控加工、磨削加工。

4. 机械设计中常用的连接件有螺栓、_______和焊接件。

答案：销轴。

5. 设计工程师在机械设计中需要考虑的因素有功能性、可靠性、_______性和经济性。

答案：美观。

三、简答题1. 请简要描述机械设计的基本要素。

答案：机械设计的基本要素包括功能性、可靠性和经济性。

功能性指机械产品需要满足一定的功能要求，如承载能力、传动效率等。

可靠性指机械产品需要在正常使用条件下保持稳定可靠的工作性能。

经济性指机械产品需要在设计、制造和使用过程中具有较低的成本。

2. 请简要介绍机械设计中常用的材料选取指标。

答案：机械设计中常用的材料选取指标包括强度、刚度、耐磨性和耐蚀性。

强度指材料的抗拉强度、屈服强度等，影响机械零件的承载能力。

刚度指材料的刚性和变形能力，影响机械零件的稳定性和设计寿命。

耐磨性指材料的耐磨损程度，影响机械零件的使用寿命。
