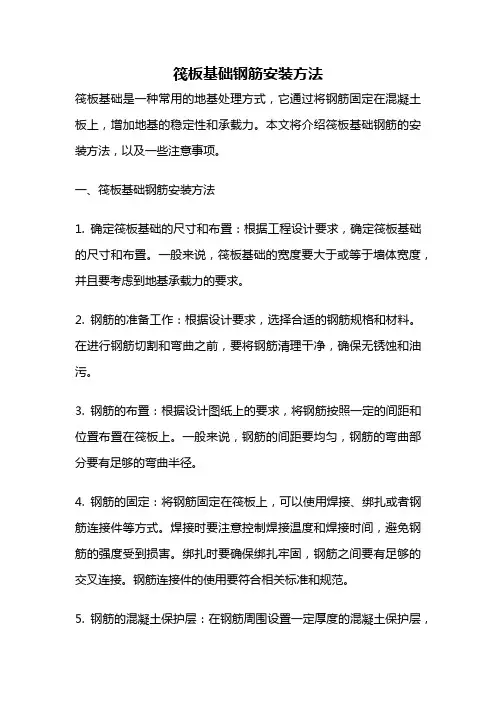

筏板基础钢筋绑扎及安装

筏板基础钢筋技术交底技术交底记录工程名称分项工程名称项城郑韩棚户区改造B-2地块筏板基础钢筋工程分部工程交底日期地基与基础2019年8月一、施工准备1、卷材防水层及防水保护层已经通过监理验收合格，各种隐、预检手续已经办理完毕。

2、钢筋进场必须有出厂合格证，且。

经复试合格后方可开始制作绑扎。

3、砖胎模尺寸已经监理验收合格。

4、搭设必要的进入基坑的脚手坡道5、核对运到现场的成品钢筋的钢号、规格尺寸、形状、数量与施工图纸、配料单是否一致，如有问题应及时解决。

二、操作要点1、绑扎前应用粉笔画好底板钢筋的分档标点线和钢筋位置线，并摆放下层钢筋。

2、钢筋的摆放顺序：底板底层钢筋：长向筋在下，短向筋在上；底板面层钢筋：短向筋在下，长向筋在上，所有交点均应绑扎。

3、绑扎好底层钢筋后，开始绑扎基础暗梁钢筋和摆放钢筋支架，钢筋支架用直径20钢筋焊成“U”形，梅花布置，间距1.5米，之后即可绑扎上层纵横两个方向的定位钢筋，并在定位钢筋上用粉笔根据设计间距画线，然后依次摆放上层纵横钢筋，绑扎方法同底层钢筋。

钢筋绑扎采用满扎方式绑扎。

加筋间距按筏板主筋间距布置。

4、受力钢筋接头位置应精确，底部两剪力墙跨中l/3（包括l/3，l为左跨和右跨之较大值）规模内为贯通纵筋毗连区，顶部剪力墙两侧各l/4规模内为顶部贯通纵筋毗连区，在毗连区内，接纳直螺纹套筒毗连，但统一毗连区段内接头面积百分率不得大于50％。

5、筏板侧面构造封边钢筋为三级钢12@200，绑扎在筏板主筋内侧，至少有一根侧面构造纵筋与两交错弯钩绑扎。

技术交底记录工程称号分项工程名称项城郑韩棚户区改造B-2地块筏板基础钢筋工程分部工程交底日期地基与基础2019年8月6、集水坑处板底、板面筋断开划分锚固，锚固长度均不小于la非抗震最小锚固长度，C30砼三级钢22钢筋la35d＝770㎜）；侧壁水平筋同筏板顶部同向钢筋三级钢22@180，按照施工是不是方便，可置于内侧，也可置于外侧。

筏板钢筋绑扎技术交底一.作业条件:1.钢筋绑扎前，核对下料单是否正确，并检查有无锈蚀现象，除锈后再运至绑扎部位。

2.做好放线工作，弹出柱、墙的位置线，并弹号钢筋位置线。

3.Φ22、Φ25钢筋接头提前焊接，采用单面搭接焊，焊缝长度10d。

二.操作工艺：1.绑集水坑钢筋：1.1.按图纸要求间距，绑扎下层双向Φ22@200网，要求每扣绑扎。

1.2.绑扎上层钢筋网，在已绑好的下层铁上划好钢筋位置线，然后依此绑扎。

2.绑筏板下层钢筋：2.1.根据在防水保护层弹好的钢筋位置线，先铺南北向下铁下Φ22@200，要求在同一截面相互错开50％，相邻焊接接头必须错开800mm（从两个焊接接头中心之间计算），同一根钢筋尽量减少接头。

2.2.后铺东西向下铁上Φ22@200钢筋，同样要求在同一截面相互错开50％，相邻焊接接头必须错开800mm（从两个焊接接头中心之间计算），所有扣不得漏绑。

3.钢筋DL梁:3.1.在放平的梁水平主钢筋上，用粉笔画出箍筋间距。

箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。

箍筋的接头，即弯勾叠合处沿梁水平筋交错布置绑扎。

3.2.DL梁在槽上预先绑扎好后，根据已划好的DL梁位置线用塔吊直接吊装到位。

4.绑扎筏板上层铁：4.1.铺设上层铁马凳：马凳用剩余短料焊制成，马凳高660mm，马凳南北向放置，间距1.2-1.5m。

4.2.绑扎上层下铁：根据在马凳上划好的钢筋位置线，顺序放置Φ22@200钢筋，接头50%错开。

4.3.绑扎上层上铁：根据在上层下铁上划好的钢筋位置线，顺序放置Φ22@200钢筋，接头50%错开，要求扣不得漏绑。

5.绑扎加强筋：根据图示位置依此Φ14@200-Φ20@200加强筋。

6.绑扎暗柱和墙体插筋：根据放好的柱和墙体位置线，将暗柱和墙体插筋绑扎就位，并和筏板钢筋点焊固定，要求接头均50%错开，甩出筏板面的最短长度40d，暗柱绑扎一道两道箍筋，墙体绑扎一道水平筋。

筏板钢筋绑扎施工方案
一、施工准备
在进行筏板钢筋绑扎前，首先要做好施工准备工作，包括确认图纸设计、准备
所需材料和工具等。

确认筏板的尺寸、钢筋的规格和数量，检查钢筋是否完好无损，准备好绑扎所需的钢丝、扳手和剪刀等工具。

二、钢筋加工
1.测量长度：根据设计图纸要求，对钢筋进行测量并使用剪刀进行切
割，保证长度准确。

2.弯曲处理：对需要弯曲的钢筋进行加工处理，保证符合设计要求的
弯曲半径和角度。

三、绑扎方法
1.单肢绑扎法：将两根钢筋并行交叉，用钢丝将其绑扎紧密，然后进
行捆扎。

2.双肢绑扎法：在两根钢筋之间穿过一根钢丝，绕过两根钢筋后再穿
回，并拉紧钢丝进行绑扎。

四、施工注意事项
1.绑扎牢固：确保绑扎牢固，避免钢筋移位或掉落。

2.绑扎间距：根据设计要求，保持绑扎间距均匀一致。

3.工序检查：每完成一部分绑扎工序后，应及时进行检查，确保质量
符合标准要求。

五、施工验收
在完成筏板钢筋绑扎后，应进行施工验收，主要包括以下几个方面：
1.绑扎质量：检查钢筋绑扎是否牢固，有无松动、脱落现象。

2.尺寸规格：确认钢筋的长度、直径、弯曲角度等是否符合设计要求。

3.数量核对：核对钢筋的数量是否与设计图纸一致。

综上所述，筏板钢筋绑扎施工是整个工程中至关重要的环节之一，只有严格按
照设计要求和施工规范进行操作，才能确保钢筋的质量和安全性。

希望以上施工方案能对相关从业人员在实际施工过程中提供一定的参考和指导。

交底内容：基础筏板钢筋加工制作与绑扎安装一、范围：本工艺标准适用于本工程基础钢筋制作、绑扎工程；二、施工准备和作业条件1)材料1.所进钢筋应有产品出厂合格证明文件及复试报告；严禁不合格产品进场，钢筋应无老锈及油污等现象；2.进场的合格钢筋必须按品种、规格、型号分类码放整齐，并设明显标识牌；2)主要机具1.钢筋对焊机一台，钢筋切断机两台，钢筋调直机一台，钢筋弯曲机两台，电焊机3台和一般工具。

2.所进场的施工机械必须科学安排，规范安装，正常运转，且在各机械旁边合适的地方标挂安全操作规程，操作人员要持证上岗，严格按规程操作；3.熟悉图纸，图纸会审及有关图集、规范，掌握钢筋的品种、规格、级别和性能，书面写出配料单，并审核无误。

三、钢筋制作操作工艺1)工艺流程制作筏板筋筏板附加筋基础梁箍筋基础梁主筋暗柱墙体插筋暗柱箍筋墙体水平筋马蹬钢筋2)基础钢筋制作1.按图纸要求钢筋品种、规格、型号、尺寸、间距，图纸、图集、规范要求的接头、锚固、弯勾、保护层厚度等，确定每项钢筋的品种、规格、型号、长度、根数。

2.每项钢筋在制作前，必须按现场原材的长度（9m），综合考虑，合理确定每段钢筋的长短尺寸，再进行下料，做到长料不短用，短料要利用，废料应控制在1%以内；3.下料时，每项钢筋必须先试做一根样品，检查和配料单准确无误后方可批量下料；钢筋加工应严格按设计、规范要求进行施工，如有不明确不清楚的问题，在加工前应向有关人员查询，搞清楚后再加工，杜绝次品、废品，杜绝材料浪费。

4.基础水平钢筋，大于22时，采用电弧焊或套丝连接，小于22时，可采用闪光对焊，小于12时，可绑扎搭接，焊接操作人员必须持证操作，施焊前要先焊试拉件、待试验合格后方可进行施工，施工中严格建立自检制度，对焊接有质量问题的焊口，要割去重焊，电弧焊前，要先打同轴弯、两个同轴弯应同轴，如不顺，调顺后，再施焊，单面焊不小于10d，双面焊不小于5d；5.制作完成的半成品钢筋，按规格、品种、型号、分类码放，挂牌标识，尽可能放在塔吊作业半径之内，雨天要用雨布覆盖，防止生锈，做好成品保护，文明施工。

施工技术交底确保暗柱、墙体插筋位置准确，经自检无误后报监理验收。

3)筏板底筋绑扎1.要先把基底清理干净，按图纸设计间距画点、打线；2.按点、线位置，先摆放19轴线方向的筏板筋和附加钢筋，阳角放射筋在钢筋下按放40mm厚的保护层垫层，每平米不少于一个，然后再摆放A轴线方向的筏板筋，最后绑扎宜采用正、反扣交错绑扎。

3.筏板底部纵横钢筋在基础梁位置应按图集04G101-3有关要求布置；4.筏板底部钢筋外伸部位应按设计、规范要求施工；5.筏板底部钢筋接头位置、连接方式，为闪光对焊和电弧焊，严格按设计、规范要求施工。

4)基础梁钢筋绑扎1.按图纸要求先绑扎短方向的基础梁，后绑扎长方向的基础梁；2.绑扎前，需在梁的位置上搭设牢固适用的钢管架子；3.穿钢筋，先放好梁的上部钢筋，按设计间距在上部左右两边钢筋上画点，并套好箍筋（注意箍筋接口，按要求交错布置），在箍筋内放置梁下部钢筋，钢筋穿套完成后应根据所放梁线校好梁位、最后绑扎，绑扎时要把梁主筋、间距、弯勾方向箍筋间距、位置调整到位后，先绑扎上筋左右两角、下筋左右两角，后绑扎中间筋，使箍筋垂直于梁上、下平面及立面，可在梁内加设剪刀撑子钢筋，确保梁整体稳固。

4.梁筋绑扎好后，可用塔吊配合，拆除钢管架子，将梁就位，操作人员紧密配合，确保梁位正确无误。

5.梁筋接头位置，连接方式；锚固长度都要符合设计、规范要求；5)暗柱、墙体插筋绑扎1.为便于施工，确保质量，在基础梁钢筋绑扎完毕后，应先绑扎暗柱，墙体插筋；2.按配料单上的暗柱、墙体插筋的编号，部位和现场钢筋及基础放线位置，必须对号入座，进行确定，准确无误后，方可绑扎；3.绑扎时，暗柱、墙体插筋带锚固钩的一端应放置在筏板底筋或基础梁底筋上面，长、短筋应交错布置，按间距、根数、保护层厚度、放线位，照准位置，并把锚固钩绑扎固定在梁、板底筋上，筏板上、下筋之间应绑扎三道相应的箍筋，或墙体水平筋（水平筋在外侧）。

6)马蹬钢筋绑扎按长短向间距1.2m-1.5m先把马蹬筋固定在筏板底筋上，再在马蹬筋上面长向绑扎一根20的通长筋作为架平筋用于支撑上层筏板筋，架平筋间距随马蹬间距，且要绑在马蹬中间7)筏板上部钢筋绑扎1.马蹬筋布置绑扎好后，在架平筋上按设计间距画点；2.按间距点先摆放19轴方向的钢筋，后放A轴线方向的钢筋，钢筋摆放完毕，间距、根数、接头、锚固均调整好，检查无误后，方可绑扎；3.筏板上部钢筋接头需现场焊接的，要按设计规范要求施工,焊口要同轴。

本工程地下三层，地上二十六层，框架一剪力墙结构，抗震等级框架及剪力墙一级, 结构总高度为95. OOm,屋顶局部标高为9& 6nb板筏基，主裙楼以后浇带为界，主楼承台为l・8ni厚，裙楼承台为1. Im厚，地下部分层高分别为3・75nu 3. 45m> 4. 5m,首层至5层层高均为4.5m,六层层高为2. 201,以上标准层层高为3. 5m.本工程主要使用的钢筋主要为I级钢和II级钢，其中规格分别为①32.①28、625、022、620. 018>①16、612、eiO、4）8、632用于承台，028用于承台、柱及框架梁，625主要用于梁、柱, 022用于中筒暗柱，ei8、ei2主要用于墙及箍筋、板，①12、dlO、e8、4）6用于板及梁箍、构造柱及箍筋等。

二.施工准备2.1组织骨干人员熟悉图纸，了解结构特点，考虑钢筋穿插点的顺序，做好翻样工作。

2. 2提前提供各部位的材料计划，钢筋进场分类，分规格堆放整齐，并且做好各种规格的材料外观检查和力学性能试验，合格后方可使用。

2. 3组织人员培训，学习规范和操作规程，熟悉料表，特殊工种人员必须经考核合格后方可持证上岗。

2. 4熟悉掌握新工艺操作规程，专人培训考核。

2. 5施工现场清理干净，劳动力安排到位，机械设备（如卷扬机、切割机.弯曲机.电焊机.切断机）进场维修.保养、就位调试，搭设好钢筋操作平台，确保正常工作。

2.6根据图纸和轴线，弹出钢筋位置线，同时准备好绑扎用的铁丝和工具。

（钢筋钩.橇棍）2.7套筒冷挤压施工准备，套筒供应厂家提前由监理审批，组织e32028①25套筒及挤压机进场，钢筋冷挤压在现场进行，要求设备摆放相对稳定，防雨。

设施和电源安装到位。

三. 机械配置表四. 钢筋的釆购及材质要求:有供货能力，信誉好的合格供应商供货。

4. 2钢筋进场及检验: 4. 2.1施工所用钢筋应具有岀厂证明书或试验报告单，钢筋表面或每捆（盘）钢筋均应有标志。

筏板基础钢筋施工方案
一、施工前准备
在进行筏板基础钢筋施工之前，需要做好以下准备工作： 1. 确认设计方案和图纸，了解钢筋的数量和规格要求。

2. 准备好所需的钢筋材料，包括直径、型号等。

3. 准备好施工所需的工具和设备，如钢筋弯钢机、剪切机等。

4. 搭建好安全防护
设施，确保施工人员的安全。

二、钢筋加工
1.按照设计图纸要求，对钢筋进行裁剪和弯曲加工。

2.检查加工后的钢筋尺寸和质量，确保符合设计要求。

三、验收
1.对加工后的钢筋进行验收，检查数量、规格和质量是否符合设计要求。

2.如发现问题，及时进行整改，确保施工质量。

四、钢筋安装
1.按照设计要求，在基础模板上进行钢筋的布置和安装。

2.采用专用工具将钢筋焊接或绑扎牢固。

五、施工注意事项
1.施工过程中要严格按照设计要求和施工规范操作。

2.钢筋连接处应采取合适的连接方式，确保连接牢固。

3.施工现场要保持整洁，消除安全隐患。

六、验收与验收记录
1.施工完成后，应进行验收，确认钢筋安装质量符合要求。

2.记录验收结果，包括钢筋数量、规格、焊接质量等。

结语
筏板基础钢筋施工是基础工程中重要的一环，施工过程中需严格按照设计要求
和规范操作，确保施工质量和安全。

只有保证每个环节的严谨和规范，才能确保基础工程的稳固可靠。

筏板底层钢筋绑扎细部做法
筏板底部钢筋绑扎
筏板、电梯基坑钢筋绑扎
筏板钢筋绑扎实景图(1) 筏板钢筋绑扎实景图(2)
做法标准：
①编制钢筋工程专项方案，通过审批后按专项方案实施；
②筏板底板钢筋型号、规格按设计要求进行制作、安装，钢筋间距按设计要求进行布置和绑扎；
③绑扎方式：筏板上下钢筋四周边缘三排钢筋满绑，中间成梅花型均匀绑扎（纵、橫方向各一格跳起绑扎，绑扎点位置成梅花型均匀绑扎），钢筋间距允许偏差±10 mm。

筏板钢筋架体搭设
筏板上部钢筋堆码及绑扎筏板上部钢筋支撑架体搭设
筏板钢筋绑扎实景图(1)筏板钢筋绑扎实景图(2)
做法标准：
①筏板架体搭设前，在架体立管脚部增加垫板，防止筏板防水保护层损坏；
②筏板上部钢筋支撑架体搭设间距为1000 mm X1000mm，架体高度按筏板设计厚度要求搭设，架体应具有足够的稳定性和刚度，要确保有足够的承载力；
③上部钢筋堆放要均匀分布堆放，确保架体承载力，使架体不变形及垮塌。

④筏板上部钢筋堆放应通过品茗软件验算，确定支撑架体堆放限载重量规定，只能在限载重量范围内堆放钢筋，杜绝超载堆放钢筋。
