第4节 电动机

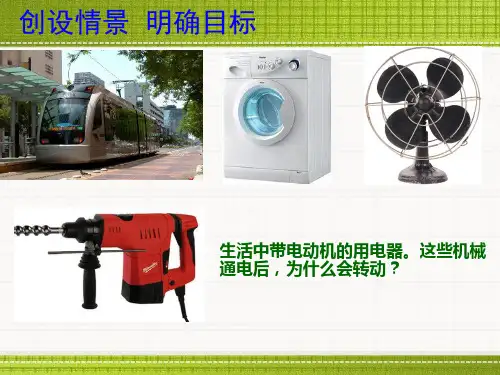

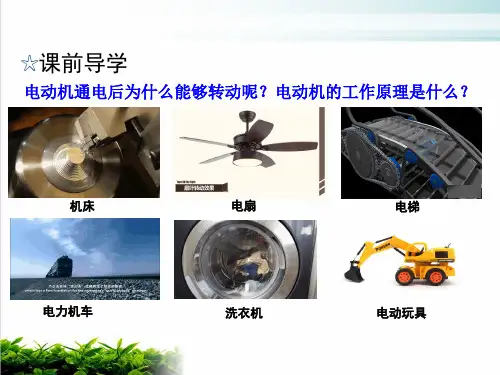

问题情景 你知道学校操场上的扬声器是怎样发声的吗?
学习目标 1.通过实验,知道通电导体在磁场中会受到力 的作用,知道力的方向与什么因素有关。 2.了解直流电动机的构造和工作原理及其能 量转化。
一、磁场对通电导线的作用 1.作用:通电导线在磁场中要受到 力 的作用。 2.方向:力的方向跟 电流的方向 、 磁感线的方向 都有关。 3.关系:当 电流的方向 或者 磁感线的方向 变得相反时,通电导线受力的方向也变得相反。 4.通电线框的运动情况:在磁场中可以转过 一个角度 ,但 不能 (选填“能”或“不
10.(2022巴中模拟)研究电动机的工作过程。
(1)电动机的工作原理是磁场对 通电线圈 有力的作用。(甲)图中,线圈左右两边框ab,cd的 受力方向相反,其原因是 电流方向相反 。 (2)(乙)图中的线圈所在的位置 是 (选填“是”或“不是”)平衡位置,图中C,D组成的装 置叫 换向器 ,它的作用是在线圈 刚转过 (选填“刚转到”“即将转到”或“刚转过”) 平衡位置时,自动改变线圈中的电流方向,从而使线圈持续转动。
能”)持续转动。
[注意] 通电导线或通电线框在磁场中受力运动,是电能转化为机械能。
二、电动机的基本构造 1.构造:能够转动的 线圈 和固定不动的 磁体 ,即转子和定子。
2.换向器的作用:自动改变线圈中的电流方向。
探究点一 探究磁场对通电导线的作用

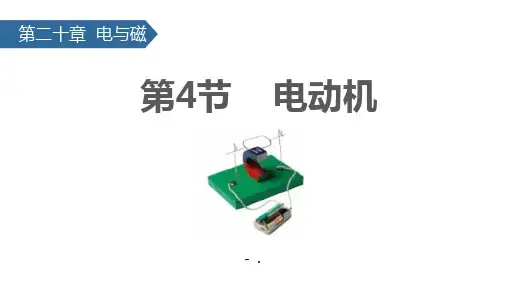

[典例1] 如图所示,闭合开关,静止的导体棒ab在轨道上向右运动,说明了通电导体在磁场中 受到 力 的作用。若只将电源的正、负极对调,则导体棒ab将向 左 (选填“左”或 “右”)运动;若只将蹄形磁体的N,S极对调,则导体棒ab将向 左 (选填“左”或“右”) 运动。
7.(2022无锡)如图所示的实验中,闭合开关,观察到铝棒向左运动,实验现象说明磁场对 通 . 电导体 有力的作用,利用这一原理可以制成 电动 机;断开开关,对调电源正、负两极,重 新接入电路,再次闭合开关,观察到铝棒向 右 运动。
