混合气体配比柜使用使用说明书

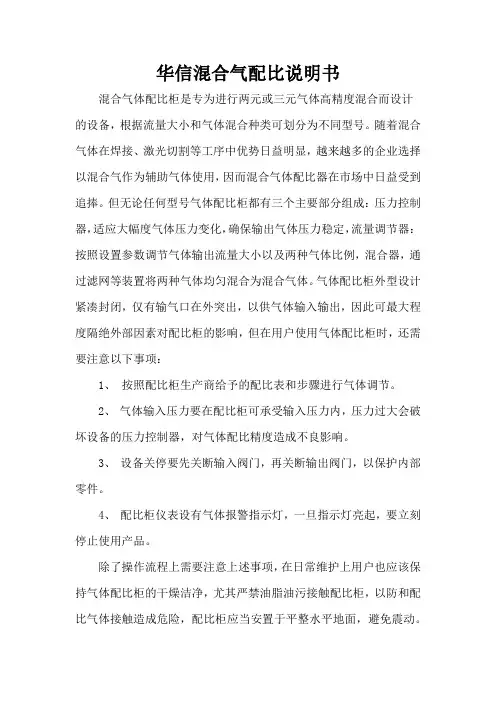

华信混合气配比说明书
混合气体配比柜是专为进行两元或三元气体高精度混合而设计
的设备，根据流量大小和气体混合种类可划分为不同型号。

随着混合气体在焊接、激光切割等工序中优势日益明显，越来越多的企业选择以混合气作为辅助气体使用，因而混合气体配比器在市场中日益受到追捧。

但无论任何型号气体配比柜都有三个主要部分组成：压力控制器，适应大幅度气体压力变化，确保输出气体压力稳定，流量调节器：按照设置参数调节气体输出流量大小以及两种气体比例，混合器，通过滤网等装置将两种气体均匀混合为混合气体。

气体配比柜外型设计紧凑封闭，仅有输气口在外突出，以供气体输入输出，因此可最大程度隔绝外部因素对配比柜的影响，但在用户使用气体配比柜时，还需要注意以下事项：
1、按照配比柜生产商给予的配比表和步骤进行气体调节。

2、气体输入压力要在配比柜可承受输入压力内，压力过大会破坏设备的压力控制器，对气体配比精度造成不良影响。

3、设备关停要先关断输入阀门，再关断输出阀门，以保护内部零件。

4、配比柜仪表设有气体报警指示灯，一旦指示灯亮起，要立刻停止使用产品。

除了操作流程上需要注意上述事项，在日常维护上用户也应该保持气体配比柜的干燥洁净，尤其严禁油脂油污接触配比柜，以防和配比气体接触造成危险，配比柜应当安置于平整水平地面，避免震动。

（LEL 为可 燃气体的爆炸下限浓度）
实验室通风柜
u 使用环境：温度-10℃—+45℃ 湿度≤85%
u 响应时间：≤30S u 报警方式：声光、触点输出（有源或无源）
实验室通风柜
电源：220V50HZ
引发火灾、爆炸。 为避免此类事故，本产品主要是针对可燃性气
实验室通风柜
体的泄漏提供安全保障而设的。当检测柜体内的可 燃性气体泄漏，并达到一定浓度后自动报警，以更 提醒采取必要的安全措施。内装的排风机启动排
气，防止事故发生 二、规格及技术指标
实验室通风柜
u 全自动报警气瓶柜：该报警系统技术性强， 灵敏度高，一旦有气体泄露，该报警系统自动报警 并自动排风，把危险气体排出室外。柜体内部结构
实验室气瓶柜使用手册
z4c8e 实验室通风柜 lvjianlab 通风柜
一、概述
实验室环境是作为科研、生产的一种特殊环
境，由于其功能配置的要求及操作方式的需要。在 中必不可少地要涉及气体供给、管路布设等，在使 用过程中，管咱、器具的损坏或失灵，使用不当都
实验室通风柜
会造成气性的泄漏，尤其是可燃性气体。当可燃气 体在空气中，或与其他气体混合到达一定的比例 后，将对人身安全及设备造成危害，严重时，还将
可保证气瓶的安置和摆放。适合各种气体气瓶的存 放。牢固可靠,防腐阻燃。
实验室通风柜
u 产品规格：长度 L=900mm 宽度 W=520mm 高度 H=1800mm
u 适用范围：天然气、石油液化气、CO、城市 煤气等；
实5%LEL 标定

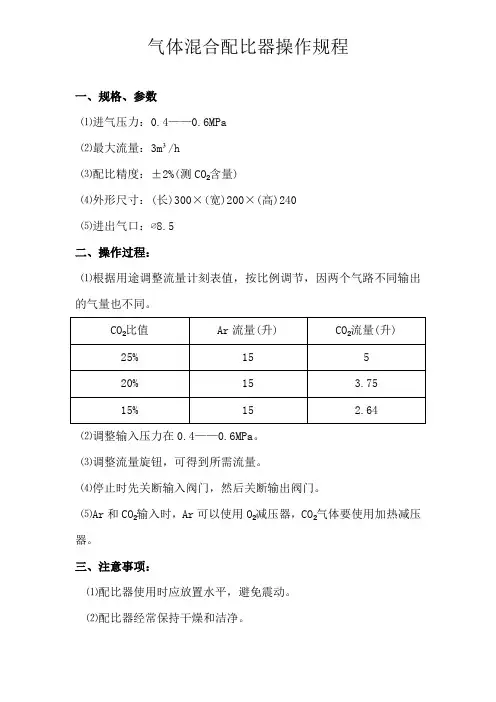

一、规格、参数
⑴进气压力：0.4——0.6MPa
⑵最大流量：3m³/h
⑶配比精度：±2%(测CO₂含量)
⑷外形尺寸：(长)300×(宽)200×(高)240
⑸进出气口：∅8.5
二、操作过程：
⑴根据用途调整流量计刻表值，按比例调节，因两个气路不同输出的气量也不同。

⑵调整输入压力在0.4——0.6MPa。

⑶调整流量旋钮，可得到所需流量。

⑷停止时先关断输入阀门，然后关断输出阀门。

⑸Ar和CO₂输入时，Ar可以使用O₂减压器，CO₂气体要使用加热减压器。

三、注意事项：
⑴配比器使用时应放置水平，避免震动。

⑵配比器经常保持干燥和洁净。

⑶在不使用配比器时，请关掉输入阀门，以防输入压力过度损坏内部器件。

⑷输入压力在规定范围内，超出范围将可能造成精度和流量不能满足要求。

⑸本机使用Ar＋CO₂两种气体配气，如用其它气体可自行调配，但禁止使用有腐蚀性气体。

⑹只使用过程中应随时观察，以防漏气。

⑺如有故障，请不要自行拆卸。

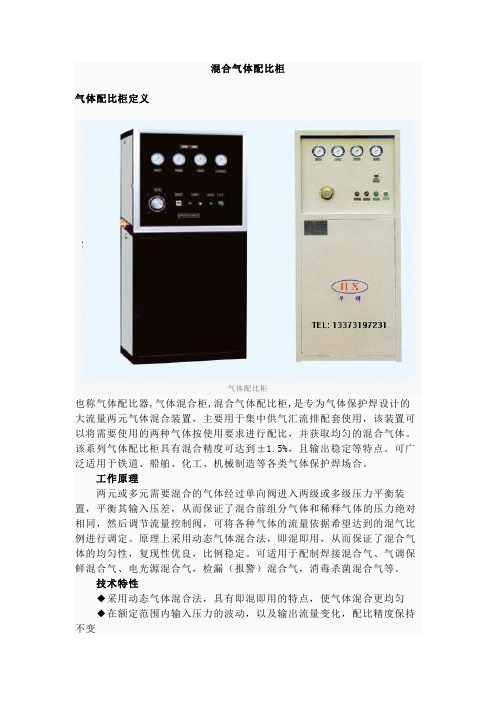

混合气体配比柜气体配比柜定义气体配比柜也称气体配比器,气体混合柜,混合气体配比柜,是专为气体保护焊设计的大流量两元气体混合装置，主要用于集中供气汇流排配套使用，该装置可以将需要使用的两种气体按使用要求进行配比，并获取均匀的混合气体。

该系列气体配比柜具有混合精度可达到±1.5%，且输出稳定等特点。

可广泛适用于铁道、船舶、化工、机械制造等各类气体保护焊场合。

工作原理两元或多元需要混合的气体经过单向阀进入两级或多级压力平衡装置，平衡其输入压差，从而保证了混合前组分气体和稀释气体的压力绝对相同，然后调节流量控制阀，可将各种气体的流量依据希望达到的混气比例进行调定。

原理上采用动态气体混合法，即混即用，从而保证了混合气体的均匀性，复现性优良，比例稳定。

可适用于配制焊接混合气、气调保鲜混合气、电光源混合气，检漏（报警）混合气，消毒杀菌混合气等。

技术特性◆采用动态气体混合法，具有即混即用的特点，使气体混合更均匀◆在额定范围内输入压力的波动，以及输出流量变化，配比精度保持不变◆配气过程直观，调整便捷◆为纯机器结构，使用寿命长，安全可靠◆体积小巧、重量轻，携带和使用方便◆气体混合精度高，最高可达±0.05%◆可实现双元或多元气体同步混合◆混气过程复现性优良，比例稳定常用混合气体类型：0～50%二氧化碳，其余氩气0～50%氩气，其余氦气0～50%二氧化碳，其余氮气0～50%氩气，其余氦气0～2%氧气，其余氩气[1]0～10%氢气，其余氩气0～20%氧气，其余氩气0～5%氧气，0～15%二氧化碳，其余氩气0.5%氧气，26.5%氦气，8%二氧化碳，其余氩气引用资料：各种混合气体配比柜介绍/peibigaui.html。

气体混合机的操作规程培训
《气体混合机操作规程培训》
一、前言
气体混合机是一种用于混合不同气体的设备，通常用于工业生产和实验室中。

正确的操作方法对保障人员安全和设备正常运行至关重要。

为了确保操作人员能够正确使用气体混合机，特制定了本规程培训。

在参加培训前，请务必阅读并理解操作手册。

二、培训内容
1. 气体混合机的基本结构及工作原理
2. 气体混合机的操作步骤
3. 安全操作及事故应对
4. 设备维护及保养
三、培训要求
1. 参加培训人员必须是相关从业人员，具备一定的技术知识和操作经验
2. 培训人员须穿着符合规定的工作服装和个人防护用具，并注意个人卫生
3. 培训过程中，务必认真听讲、理解并落实培训内容，提出问题和疑惑
4. 培训后须通过考试，达到60分及格线
四、培训流程
1. 培训主题介绍
2. 培训讲解
3. 现场操作演示
4. 考试及培训总结
五、培训考核
1. 考试内容包括基本原理、操作流程和安全注意事项
2. 考试时间为30分钟，答题形式以选择题和简答题为主
3. 获得60分及以上的人员视为合格，否则需重新培训
六、培训总结
本次培训旨在使操作人员掌握气体混合机的基本知识、操作方法和安全注意事项。

参加培训的人员要时刻注意安全，做到“了解规程、严格操作、常态保养、勤学勤问”。

希望通过培训，能够提高操作人员的技术水平，保障设备的正常运行，确保生产和实验工作的安全进行。

氧气混合器说明书氧气混合器是一种用于混合氧气与其他气体的装置，通常用于医疗、实验室或工业应用中。

它是通过调节氧气与其他气体的比例，以提供特定的混合气体浓度。

以下是氧气混合器的一般说明：1. 混合器的结构：氧气混合器通常由两个或多个气体输入口、混合室和输出口组成。

输入口连接氧气和其他气体的源头，混合室是混合气体的空间，输出口连接到使用设备或管道。

2. 比例调节：混合器通常具有比例调节装置，可以根据需要调节氧气与其他气体的比例。

这可以通过旋转或调整控制阀实现。

用户可以根据需要调整混合气体的浓度。

3. 流量控制：混合器通常还有流量控制装置，用于控制氧气和其他气体进入混合器的速度。

这可以帮助用户控制混合气体的总流量，并确保合适的供气速度。

4. 安全功能：氧气混合器通常具有安全功能，以确保使用过程中的安全性。

这可能包括溢流保护、过压保护和过热保护等措施，以防止设备损坏或意外发生。

5. 维护和清洁：为了确保混合器的正常工作和长期使用，定期的维护和清洁是必要的。

用户应根据制造商提供的说明书，定期检查和清洁混合器的各个部件，以确保其正常运行。

6. 使用注意事项：在使用氧气混合器时，用户应注意以下事项： - 严格按照使用说明操作，遵循安全操作规程；- 避免将混合器暴露在高温、潮湿或腐蚀性环境中；- 禁止将混合器拆卸或修理，除非由专业人员进行；- 如果发现任何异常，如漏气、损坏或其他故障，请立即停止使用，并联系制造商或经销商进行维修或更换。

以上是对氧气混合器的一般说明，实际产品的具体说明可能会有所不同。

用户在购买和使用氧气混合器时，请具体参考制造商提供的说明书和操作指南。

混合气体配比柜6310M系列使用说明书天津开发区华实工程有限公司混合气体配比柜使用说明书6310M系列6310M-1一、用途概述混合气体作为保护焊气体在焊接过程的使用越来越多。

在工业先进国家机械化、自动化的水平相当高，单纯的CO2气体作为保护气体已不能满足焊接的要求。

混合气体保护焊无论在外观成型、焊缝内在质量、熔深、焊接速度、焊接过程中产生的飞溅较单纯的CO2气体保护焊均有很大提高。

目前随着我国焊接技术水平和自动化水平的提高以及各个行业对焊接质量要求的日益提高，使得混合气体保护焊的应用范围不断扩大。

混合气体配比柜正是应此市场的需求而生产的。

目前已经在造船、钢结构、汽车、摩托车等行业已广泛使用。

目前国内使用较广泛的均为小流量单台使用的混合气体配比器，这样给使用者造成了许多不便，而且现场很不整齐，气瓶多、接管多。

既不利于文明生产，也给管理带来了诸多的不便。

随着焊接技术的不断发展，要求大流量、高精度的自动混合气体配比柜的用户不断增加，而同类的国外产品价格过高，由此也影响了国内部分厂家推广使用混合气体保护焊。

本公司推出机械式混合气体配比柜主要是由高精度气体压力平衡阀、配比阀及混合气体储存器组成，该产品是目前国际上先进的大流量配气装置，精度高、流量大、配比精度直观并且连续可调，并设有故障报警功能，可广泛使用于铁道、船舶、化工、机械制造等各类气体保护焊场合，也同样适合其他非焊接场合的配气，是规模生产的理想配套产品。

二、产品规格及参数输入电压～220V配比范围(CO2) 0～30%配比精度≤±1.5%输入压力 0.8～1.0MPa控制气体氩气控制压力 0.5MPa输出压力 0.2～0.4MPa输出流量 0-100m3/h进出口接头 G3/4〞防护等级为 IP43三、产品特点6310M配比柜应用上海英盛仪器有限公司生产的EN-600热导式分析仪，此分析仪是基于不同的热导率以及混合气体热导率随其被测成分含量变化这一物理特性进行工作的电磁阀与调压阀、压力控制器均采用了日本SMC公司产品。

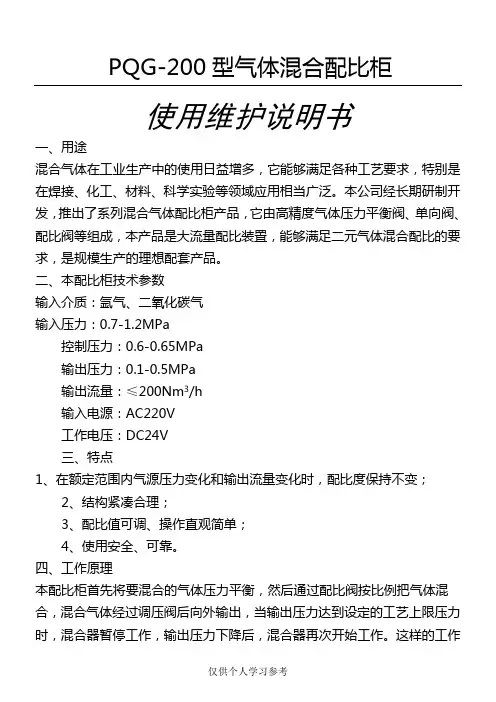

PQG-200型气体混合配比柜使用维护说明书一、用途混合气体在工业生产中的使用日益增多，它能够满足各种工艺要求，特别是发，123、配比值可调、操作直观简单；4、使用安全、可靠。

四、工作原理本配比柜首先将要混合的气体压力平衡，然后通过配比阀按比例把气体混合，混合气体经过调压阀后向外输出，当输出压力达到设定的工艺上限压力时，混合器暂停工作，输出压力下降后，混合器再次开始工作。

这样的工作方式可以使混合气体流量在一定范围内变化，而配比度没有改变。

正确确定配比柜的输出流量是至关重要的，要确保输出气体的流量不能大于气体配比柜的额定流量。

五、安装与操作1、将配比柜牢靠地放在水平基面上，混合气体柜与管路连接好；2、将两只进气球阀和输出球阀关闭；3、开始供气，供气压力在0.7-1.2MPa范围内,并且二氧化碳压456定在7(8911、天进行检查以确保：1、输入压力是正确的；2、控制压力值是正确的；3、混合比例设定值是正确的；4、输出压力设定是正确的。

七、输出压力设定说明：混合气体输出压力控制是通过数定压力控制器和电磁阀来完成，当输出压力高于设定值时，电磁阀关闭，当输出压力下降并且低于设定的下限时，电磁阀打开向外供气。

需要设定的数值为输出压力最低值和向上浮动值，如设定输出压力最低值为0.3MPa,向上浮动值为0.2MPa,工作情况为：当输出压力大于0.3+0.2=0.5MPa时，电磁阀关闭，当输出压力低于0.3MPa时，电磁阀打开向外供气。

在面板上数字压力控制器上设定输出压力方法如下：12或∨，3456789、按∧或∨键，可以改变最低压力的数值；10、确定好最低压力值后，按一下S键，这样最低压力值就保存好了，这时屏幕上开始交替显示符号H-1和压力向上浮动值；11、按∧或∨键，可以改变压力向上浮动值的数值；12、确定好压力向上浮动值后，按一下S键，这样压力向上浮动值就保存好了，这时屏幕上开始交替显示符号CoL和Grn；13、按S键，屏幕显示符号F1;14、重新按S键2秒以上，这时屏幕显示出口当前的压力值，最低压力值和压力向上浮动值设定完成。

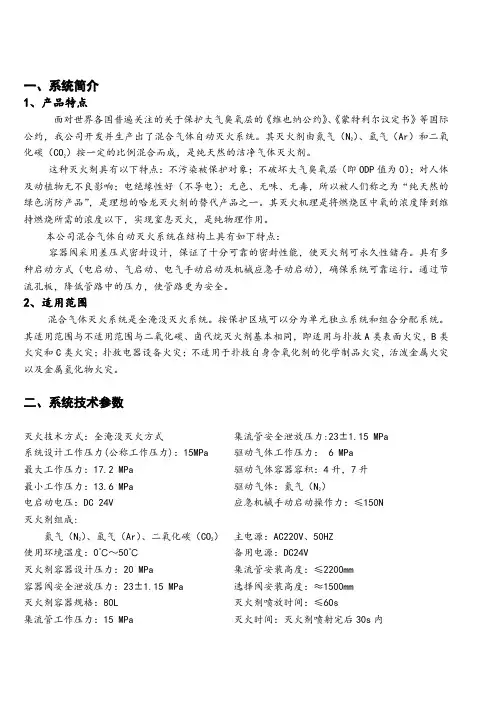

一、系统简介1、产品特点面对世界各国普遍关注的关于保护大气臭氧层的《维也纳公约》、《蒙特利尔议定书》等国际公约，我公司开发并生产出了混合气体自动灭火系统。

其灭火剂由氮气（N2）、氩气（Ar）和二氧化碳（CO2）按一定的比例混合而成，是纯天然的洁净气体灭火剂。

这种灭火剂具有以下特点：不污染被保护对象；不破坏大气臭氧层（即ODP值为0）；对人体及动植物无不良影响；电绝缘性好（不导电）；无色、无味、无毒，所以被人们称之为“纯天然的绿色消防产品”，是理想的哈龙灭火剂的替代产品之一。

其灭火机理是将燃烧区中氧的浓度降到维持燃烧所需的浓度以下，实现窒息灭火，是纯物理作用。

本公司混合气体自动灭火系统在结构上具有如下特点：容器阀采用差压式密封设计，保证了十分可靠的密封性能，使灭火剂可永久性储存。

具有多种启动方式（电启动、气启动、电气手动启动及机械应急手动启动），确保系统可靠运行。

通过节流孔板，降低管路中的压力，使管路更为安全。

2、适用范围混合气体灭火系统是全淹没灭火系统。

按保护区域可以分为单元独立系统和组合分配系统。

其适用范围与不适用范围与二氧化碳、卤代烷灭火剂基本相同，即适用与扑救A类表面火灾，B类火灾和C类火灾；扑救电器设备火灾；不适用于扑救自身含氧化剂的化学制品火灾，活泼金属火灾以及金属氢化物火灾。

二、系统技术参数灭火技术方式：全淹没灭火方式集流管安全泄放压力:23±1.15MPa系统设计工作压力(公称工作压力)：15MPa驱动气体工作压力：6MPa最大工作压力：17.2MPa驱动气体容器容积：4升，7升最小工作压力：13.6MPa驱动气体：氮气（N2）电启动电压：DC24V应急机械手动启动操作力：≤150N灭火剂组成:氮气（N2）、氩气（Ar）、二氧化碳（CO2）主电源：AC220V、50HZ使用环境温度：0℃～50℃备用电源：DC24V灭火剂容器设计压力：20MPa集流管安装高度：≤2200mm容器阀安全泄放压力：23±1.15MPa选择阀安装高度：≈1500mm灭火剂容器规格：80L灭火剂喷放时间：≤60s集流管工作压力：15MPa灭火时间：灭火剂喷射完后30s内混合气体灭火系统上海金盾消防安全科技有限公司1三、系统组成及工作原理1、系统组成混合气体自动灭火系统由火灾报警系统、灭火控制系统和灭火系统三部分组成。

4.3 设置参数 （1）选择要使用的组别（1～20） （2）按照计算好的比例输入气源 1 和气源 2 的参数，气源 3 的参数设置为 0， 并按“确认”键返回 （3）选择自动连续方式并按“确认”键返回 （具体设置方法参照 3.1 和 3.2）
五.注意事项
为了您的安全，本设备必须安装在独立的，通风良好的
厦门
19.04
柳州
33.03
邢台
34.22
锦州
28.82
烟台（一） 21.87
烟台（二） 21.46
山西璐城 14.9
配气 参 数 表
热值 Kcal/m3
相对 密度
热值 MJ/m3 16.7-18.8 17.91 16.62
9.63-10.88
17.58 16.7 16.7-18.4 15.5-18.4
2． 安装要求 A、供水-------每个场地应设置专用水源（一般自来水即可 应有排水条件） B、 供气----每个场地应设置专用压缩空气源（主要为配两组份气时替代氮气 用），出口安装带过滤器的空气调压器一个，接口预置φ 8PU 塑料软管。 C、 供电----每个场地应安装电源插座（三眼并有效接地），供电源为 AC220V 单相电，额定电流不小于 2.5A。 D、排水----配气房及实验场地应预置排水口一处，排水口管径不小于φ 50mm， 离地高不大于 100mm。
二、结构原理
本仪器有微电脑控制器、精密传感器、配气系统、储气罐、防回火 装置等组成，其结构原理如图 1 所示
微电脑控制器
信号开关
原料气 1 原料气 2 原料气 3
三、 使用方法
防
储
回
配气系统
配气输出
气
火
罐
装

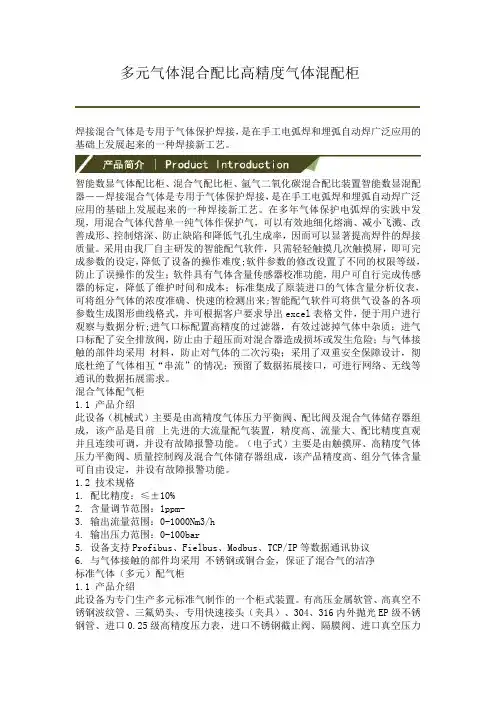

多元气体混合配比高精度气体混配柜焊接混合气体是专用于气体保护焊接，是在手工电弧焊和埋弧自动焊广泛应用的基础上发展起来的一种焊接新工艺。

智能数显气体配比柜、混合气配比柜、氩气二氧化碳混合配比装置智能数显混配器－－焊接混合气体是专用于气体保护焊接，是在手工电弧焊和埋弧自动焊广泛应用的基础上发展起来的一种焊接新工艺。

在多年气体保护电弧焊的实践中发现，用混合气体代替单一纯气体作保护气，可以有效地细化熔滴、减小飞溅、改善成形、控制熔深、防止缺陷和降低气孔生成率，因而可以显著提高焊件的焊接质量。

采用由我厂自主研发的智能配气软件，只需轻轻触摸几次触摸屏，即可完成参数的设定，降低了设备的操作难度;软件参数的修改设置了不同的权限等级，防止了误操作的发生；软件具有气体含量传感器校准功能，用户可自行完成传感器的标定，降低了维护时间和成本；标准集成了原装进口的气体含量分析仪表，可将组分气体的浓度准确、快速的检测出来;智能配气软件可将供气设备的各项参数生成图形曲线格式，并可根据客户要求导出excel表格文件，便于用户进行观察与数据分析;进气口标配置高精度的过滤器，有效过滤掉气体中杂质；进气口标配了安全排放阀，防止由于超压而对混合器造成损坏或发生危险；与气体接触的部件均采用材料，防止对气体的二次污染；采用了双重安全保障设计，彻底杜绝了气体相互“串流”的情况；预留了数据拓展接口，可进行网络、无线等通讯的数据拓展需求。

混合气体配气柜1.1产品介绍此设备（机械式）主要是由高精度气体压力平衡阀、配比阀及混合气体储存器组成，该产品是目前上先进的大流量配气装置，精度高、流量大、配比精度直观并且连续可调，并设有故障报警功能。

（电子式）主要是由触摸屏、高精度气体压力平衡阀、质量控制阀及混合气体储存器组成，该产品精度高、组分气体含量可自由设定，并设有故障报警功能。

1.2技术规格1.配比精度：≤±10%2.含量调节范围：1ppm-3.输出流量范围：0-1000Nm3/h4.输出压力范围：0-100bar5.设备支持Profibus、Fielbus、Modbus、TCP/IP等数据通讯协议6.与气体接触的部件均采用不锈钢或铜合金，保证了混合气的洁净标准气体（多元）配气柜1.1产品介绍此设备为专门生产多元标准气制作的一个柜式装置。

上图为配比柜的控制界面。 我公司设定的氧气比例在1±0.1%。 在紧急情况下有时候需要用到液氮作为氮气源，液氮气化需要吸 收大量的热，造成局部深度低温，所以操作时尤其要注意安全
氮气氧气配比主要通过高精度混合气体配比柜控制柜面板上有各种压力表和指示灯以及调节旋钮压力表指示出了进口和出口以及控制压力指示灯指示出了该柜子的工作状态在线氧含量监测仪实时指示出口混合气体中氧气含量氧含量的调整通过控制旋钮手动调整
东旭铂金通道组Байду номын сангаас


通道的MEC系统主要是为通道外体和坩埚之间提供一 个稳定可控的环境，目的是通过调节通道环境氛围， 减少通道气泡的产生。 设备组成：该系统主要由氮气氧气气源、缓冲水箱、 混合气体配比柜、高精度混合气体计量柜、高精度定 量给水柜、混合气体输送管道、输水毛细管道、气体 扩散管等组成。主要提供水和氮气、氧气，并将其按 照设定的比例输送至通道本体内部特定的位置。如下 图所示：



该系统对水、气的控制提供了本地和远程两套控制系 统，可以对任何一个支路中供水量和供气量进行单独 调控，供水供气系统均可由三楼电脑远程控制和四楼 控制盘本地控制。 系统开机顺序先是打开三楼电脑，然后四楼将开关打 开。关机顺序则是先将三楼电脑关掉，然后四楼将开 关关掉。顺序不可打乱，否则系统将无法正常运行。 无论本地控制盘还是远程计算机控制，开机后都是一 个通道整体图。点击翻页键可以切换控制界面，进入 该部分的单独控制界面。F1和F8分别是进入（上翻） 和退出（下翻）键，其他控制键无效。通过现场的触 控屏或者控制室远程电脑可以通过单个回路界面，控 制单个水泵的供水和气体计量的供气量。如下图所示

配比柜和氧气氮气罐相连。通过减压阀将氧气罐和氮气罐 压力稳定在6公斤，过高或者过低配比柜都会报警。配比 柜箱平时开一备一，操作上需要先打开Power开关预热到 750℃，达到设定温度后打开电源开关。通过调整氧气调 节阀和Flow旋钮调节混合气的比例。下图为在线氧含量 监测仪实时指示的出口混合气比例的显示界面

SF6气体组合电器说明书一、概述ZHW-126插接式组合电器又称复合绝缘组合电器或半封闭式组合式电器（简称H-GIS，即Hybid Gas Insulated Switch或Half Gas Insulated Switch的缩写），它是将断路器、隔离开关、接地开关、内臵式电流互感器（外臵式电流互感器为母线贯穿式）、进出线套管等元件组合封闭在接地的金属壳体内，充以一定压力的SF6气体作为绝缘介质和灭弧介质所组成的成套开关设备，适用于三相交流50Hz、额定电压72.5～126kV电力系统，具有开断及关合线路负载电流及短路电流，进行电力线路的联络、切换、控制、测量、系统调节以及线路和设备检修时的安全隔离的功能。

本所使用三相分箱式结构。

二、主要特点ZHW-126插接式组合电器主要特点有：●体积小、重量轻、整体结构紧凑，能实现整间隔运输，处于国内领先水平。

●该产品所配断路器采用“压气+热膨胀”的自能式灭弧原理，开断能力强、燃弧时间短，全开断时间2周波、电寿命长，满容量开断20次、结构简单可靠。

●断路器配用CT26型弹簧操作机构，结构简单紧凑，可靠性高，维护工作量少，机械寿命长达10000次，符合“无油化”要求。

●三工位隔离接地组合开关采用旋转插入式结构，组合式隔离接地开关配用梅花触头结构，结构简单紧凑、通流能力强、切环流及小电流可靠性高。

●三工位隔离接地组合开关配用日本进口的三工位机构，组合式隔离接地开关配用成熟的CJ电动机构，操作稳定可靠、保护功能齐全，满足五防要求。

●外壳采用防锈铝合金材料，产品重量轻，对地基载荷要求小、耐腐蚀能力强、涡流损耗小，外壳温升低，通流能力强。

●出线套管采用硅橡胶复合绝缘套管，防污能力强、机械性能高，产品重量轻。

●采用能适应高温、低温及耐腐蚀的新型密封材料，提高了产品的密封性能。

●线路侧可按要求设臵隔离接地组合开关、断路器两侧都能布臵电流互感器，符合国内设计规程。

●SF6气体的使用量仅为GIS的40%、操作噪音小、无线电干扰水平低，更加符合环保要求。

华信混合气配比8200w说明书8200W系列卧式混合气体配比柜产品特点：该系列卧式混合气体配比柜专为提供中小流量、高精度的两元混合气体配比而设计,外型结构采用卧式加缓冲罐配置,整体结构紧凑。

机械部分采用华信自主研发的专利产品“混合气体平衡阀”、“混合气体配比阀”整体设计占用空间小,配比精度高。

其进气口压力、出气口压力可自行调节。

输出压力调节采用高精度调压阀,调节方便且精度高。

输出端标准配置含混合气体缓冲罐,使混合气体输出压力更稳定。

标准配置含红外线在线分析仪器,配比含量数字显示更加直观,配比精度更高。

产品参数：●8200W系列●输出流量: 50-150m³/h●进气压力: 0.6-1.2MPa●出气压力: 0.05-0.6Pa●使用气体: Ar+CO₂/Ar+O₂/Ar+He/N₂+CO₂等两元混合气体配比●配比范围: 根据生产工艺要求进行设计●配比精度: ±0.1-1.0%(根据气体的具体组分和工艺要求设计)●连接方式: 不锈钢法兰盘●外形尺寸: 根据设备流量设计外形尺寸●比例显示方式: 红外线在线分析仪数字显示注释:1、在线分析仪器(选配)2、输出压力调节3、配比含量调节4、二氧化碳欠压报警灯5、氩气欠压报警灯6、混合气体输出压力7、供气指示灯8、氮气输入压力9、电源开关 10、氩气输入压力11、控制压力 12、安全阀安装口13、混合气体输出端G3/4 14、排污DN1015、进气阀门 16、过滤器17、电源线 18、氩气输入端G3/4 19、二氧化碳输入端G3/4 20、储气罐0.23m3。

1目的规范我司混合气体配置操作，保证作业安全及产品质量。

2适用范围适用于我司混合气体配置作业。

3参考标准《危险化学品安全管理条例》（国务院令第344号）《压力容器安全技术监察规程》（国家技监局技监发［19991154号）《剧毒化学品目录2002》4作业内容4.1检查应使用的各种原料气是否齐全，并根据配方计算出各种应加成分的重量。

计算公式:W二PV。

（其中P为该气体的帑度，V。

为该气体在一个大气压下时的体积,W为该气体的质量.P为气体密度，属于常数,可查附表得知。

体积V。

可由下列公式导出：由理想气体状态方程式PV二nRT,在等温的条件下有：PoVo人P.V.,则有V尸PM/ P。

其中V。

为气体在一个大气压下时的体积，Pi为该气体在钢瓶内的压力，£为钢瓶的体积，为一个大气压即latnio）4.2将已准备好的成品钢瓶小心放在已开启的电子天平上，称出钢瓶重量并记录下数值。

4.33将要使用的各种组分气体钢瓶接入配气柜配气系统，并打开原料压力表的控制阀。

4.4将成品钢瓶接入配气系统，并开真空泵，接通真空计电源，观察真空度。

4.5打开真空隔离阀，流量控制阀，组份气体控制阀及根据组分气体在钢瓶中的气压，选取用配气柜上的压力表，并将其控制阀打开，对配气系统进行抽空处理。

然后根据所要加入的组份（或是稀释气）在管道内加入少量气进行2-3次置换。

4.6待真空计指针达到3Pa时，关闭隔离阀、流量控制阀，打开气源钢瓶的瓶头阀让组分气流入配气管道。

接着打开成品钢瓶的瓶头阀。

根据第一种组分气体的重量，利用流量控制阀对成品瓶充入需要的量，然后关闭成品钢瓶阀，第一种组分气源钢瓶阀，接着打开隔离阀，流量控制阀，对配气系统进行抽真空处理置换，待真空计指针达到V51 ）a时。

关闭隔离阀、流量控制阀。

打开第二组分的气源钢瓶阀，并利用流量控制阀对成品钢瓶充入第二组分所需的量。

如果混合气有多种组份，则利用充入第一种、第二种组分的操作过程进行多次充入。

T/SDIOT 01*—2020
智能气体混合配比柜
1 范围
本标准规定了智能气体混合配比柜的型号与命名、技术要求、试验方法、检验规则、标志、包装、 运输及贮存。
本标准适用于智能气体混合配比柜的研发设计、制造、检验和使用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
三元气 three gases 把三种气体按照配比要求进行混合。 3.5
多元气 multiple gases 把多种气体按照配比要求进行混合。 3.6
混合气体 mixed gas 把两种或多种气体按照配比要求混合后的气体。 3.7
组分含量 component content 两种或多种气体按照配比要求混合后其中每一种气体所占的比例。 3.8
7
说明
人机交互方式
结构型式
代号 说明 代号 说明
最大输出流量 介 配比量程 防爆要求 质
代号 说明 代 代号 说明 代号 说明 号
2 二元混配 J 机械式 0
无反馈
0 无交互 L
立式
30 30Nm³/h
A 0～10% 无 无
3 三元混配 D 电控式 H 含量反馈 J 机械交互 W
卧式
50 50Nm³/h
示例：HXG 2DHJW-501BE 配比柜 两元混配 组分电控式调节 带含量反馈 机械式人机交互 卧式结构 最 大输出流量50Nm³/h 介质为：Ar+CO2 配比柜量程:0～30% 有防爆要求
4.2 智能气体混合配比柜型号见表 1。
表1
气体组份数量 组份调节方式
反馈方式

氢气氮气混合配比柜高精度配比器混合气体配比柜产品是目前国际上先进的配气装置，精度高、流量大、配比精度直观并且连续可调，并设有故障报警功能。

一、混合气体配气柜1.1产品介绍此设备（机械式）主要是由高精度气体压力平衡阀、配比阀及混合气体储存器组成，该产品是目前国际上先进的大流量配气装置，精度高、流量大、配比精度直观并且连续可调，并设有故障报警功能。

（电子式）主要是由触摸屏、高精度气体压力平衡阀、质量控制阀及混合气体储存器组成，该产品精度高、组分气体含量可自由设定，并设有故障报警功能。

1.2技术规格1.配比精度：≤±10%2.含量调节范围：1ppm-100%3.输出流量范围：0-1000Nm3/h4.输出压力范围：0-100bar5.设备支持Profibus、Fielbus、Modbus、TCP/IP等数据通讯协议6.与气体接触的部件均采用优质不锈钢或铜合金，保证了混合气的洁净二、标准气体（多元）配气柜1.1产品介绍此设备为专门生产多元标准气制作的一个柜式装置。

有高压金属软管、高真空不锈钢波纹管、三氟奶头、专用快速接头（夹具）、304、316内外抛光EP级不锈钢管、进口0.25级高精度压力表，进口不锈钢截止阀、隔膜阀、进口真空压力表；压力传感器、可调压力数字显示仪表；旋片式高真空度泵或泵机组构成。

有其机构组分气充填排及气体管道切换阀组，周边配套设备为进口精密电子天平及高精度的机械天平；不锈钢升降平台；进口高真空而低温、而高压阀门等，配合共同使用。

1.2技术规格1.设计压力：20MPa2.总功率：<2.2kw3.极限真空度：2x10-2pa4.压力表：0.25级高精度不锈钢压力表5.高精度可调压力数显仪：-0.1~25MPa6.工艺管道：EP级内外抛光管7.配套阀门：不锈钢阀8.外形尺寸：1200x1300x1800(长x宽x高)9.设备总量：650KG丹阳市延陵中学五金厂是提供各种工业医用实验室气体集中供气（站）的研发、制造、销售及售后服务为一体的科研型工厂企业，从事低温设备、燃气设备、气体汇流排、集装格、钢瓶检测设备、阻火器、减压器、调压阀组、高压软管、各种气体阀门、工位气包接头箱、空温汽化器，电加热水浴汽化器，LNG气化调压站，CNG调压撬等的生产和销售，及快速接头、杜瓦瓶截止阀维修包等附件。
