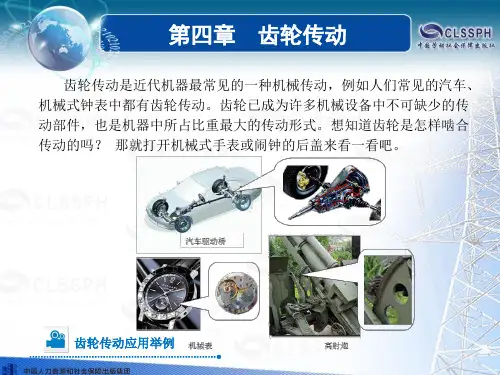

05第四章 齿轮传动

齿轮传动课件课件完整版一、教学内容本节课的教学内容来自于小学科学教材第四章“齿轮传动”。

本章主要介绍齿轮的基本概念、齿轮的传动原理以及齿轮的应用。

具体内容包括：齿轮的定义、齿轮的种类、齿轮的啮合、齿轮传动的原理、齿轮的应用等。

二、教学目标1. 让学生了解齿轮的基本概念和种类，理解齿轮传动的原理。

2. 培养学生动手操作和观察能力，提高学生的科学思维能力。

3. 培养学生合作学习的习惯，提高学生的团队协作能力。

三、教学难点与重点重点：齿轮的基本概念、齿轮的种类、齿轮的啮合、齿轮传动的原理。

难点：齿轮传动原理的理解和应用。

四、教具与学具准备教具：齿轮模型、齿轮传动装置、PPT课件。

学具：齿轮模型、齿轮传动装置、笔记本。

五、教学过程1. 情景引入：通过齿轮模型和齿轮传动装置，引导学生观察和思考齿轮的作用和传动原理。

2. 知识讲解：利用PPT课件，详细讲解齿轮的基本概念、齿轮的种类、齿轮的啮合、齿轮传动的原理。

3. 动手操作：让学生分组操作齿轮模型和齿轮传动装置，观察和记录齿轮的啮合和传动过程。

4. 例题讲解：通过实例，讲解齿轮传动的应用，如自行车、汽车等的齿轮传动。

5. 随堂练习：让学生运用所学知识，设计简单的齿轮传动装置，并演示其传动过程。

六、板书设计齿轮的基本概念、齿轮的种类、齿轮的啮合、齿轮传动的原理。

七、作业设计1. 绘制齿轮的示意图，标注出齿轮的各个部分。

2. 描述齿轮传动的原理，并用文字和图形表示齿轮传动的过程。

3. 列举生活中常见的齿轮传动实例，并解释其工作原理。

八、课后反思及拓展延伸本节课通过观察和操作，让学生了解了齿轮的基本概念和种类，理解了齿轮传动的原理。

在教学过程中，学生积极参与，动手操作能力强，对齿轮传动的理解较为深刻。

但在教学过程中，对于齿轮传动原理的应用方面，学生理解仍有难度，需要在今后的教学中加强引导和讲解。

拓展延伸：让学生进一步了解齿轮传动在现代工业中的应用，如汽车、自行车、机械设备等，并尝试创新设计齿轮传动装置，提高学生的创新能力和实践能力。

齿轮传动齿轮传动齿轮传动是一种常见且重要的机械传动方式，广泛应用于各个工业领域中。

它通过齿轮之间的啮合，实现力的传递和转速控制。

本文将对齿轮传动的原理、优势和应用进行详细阐述，为读者提供一些有关齿轮传动的基础知识。

齿轮传动的原理非常简单，它是利用两个或多个齿轮的啮合关系来传递动力和转速的一种机械传动。

它的基本元件是齿轮，齿轮由齿和轮组成。

在传动系统中，齿轮可以分为驱动齿轮和从动齿轮，驱动齿轮通过其齿与从动齿轮的齿进行啮合，使得从动齿轮能够跟随驱动齿轮一同转动。

通过合理选择不同大小和数量的齿轮，可以实现不同的传动比，从而达到所需的转速和扭矩输出。

齿轮传动具有许多优势，使其成为广泛应用于各个领域的重要传动方式。

首先，齿轮传动具有传动效率高的特点。

由于齿轮传动中齿轮的啮合面积较大，因此传递的摩擦力和损耗相对较小，可以将输入动力的大部分传递给输出端，实现高效能的传动。

其次，齿轮传动的传动比可以通过齿轮的组合选择来调节，可以根据不同需求进行灵活搭配，满足不同应用场景的需要。

此外，齿轮传动还具有承载能力强、结构紧凑、噪音小等优点，使其在诸多工业设备和机械装置中得到广泛应用。

齿轮传动在各个行业中都有广泛的应用。

在汽车工业中，齿轮传动被广泛应用于变速器中，实现不同挡位的换挡和转速调节，使汽车能够根据不同的驾驶需求进行平稳、高效的行驶。

在航空航天工业中，齿轮传动被应用于飞机、直升机等飞行设备中，用于传递动力和调节转速。

在机械制造领域，齿轮传动被应用于机床、起重装置等大型设备中，实现复杂的运动控制和力的传递。

此外，齿轮传动还被广泛应用于船舶、电梯、印刷机械、纺织机械等领域。

虽然齿轮传动具有许多优势和广泛的应用，但也存在一些局限性和不足之处。

首先，齿轮传动的运动平稳性较差，因为齿轮啮合时存在间隙，容易产生振动和冲击。

其次，齿轮的加工和制造相对复杂，需要进行精密加工和装配，增加了制造成本和工艺控制难度。

此外，齿轮传动的体积较大，对安装空间和结构设计提出一定的要求。

机械设计基础课件齿轮传动机械设计基础课件：齿轮传动1.引言齿轮传动是机械设计中的一种基本传动方式，广泛应用于各种机械设备的运动和动力传递。

齿轮传动具有结构简单、传动效率高、可靠性好、寿命长等优点，因此在工业生产和日常生活中得到广泛应用。

本课件将介绍齿轮传动的基本原理、分类、设计方法和应用。

2.齿轮传动的基本原理齿轮传动是利用齿轮副的啮合来传递动力和运动的一种传动方式。

齿轮副由两个或多个齿轮组成，其中主动齿轮通过旋转驱动从动齿轮，从而实现动力和运动的传递。

齿轮副的啮合是通过齿轮齿廓的接触来实现的，齿廓的形状和尺寸决定了齿轮传动的性能和精度。

3.齿轮传动的分类齿轮传动根据齿轮的形状和布置方式可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿圆锥齿轮传动和蜗轮蜗杆传动等。

直齿圆柱齿轮传动是应用最广泛的一种齿轮传动方式，具有结构简单、制造容易、精度高等优点。

斜齿圆柱齿轮传动具有传动平稳、噪声低、承载能力强等优点，适用于高速和重载的传动场合。

直齿圆锥齿轮传动适用于空间狭小和角度传动的场合。

蜗轮蜗杆传动具有大传动比、自锁性和精度高等特点，适用于低速、大扭矩的传动场合。

4.齿轮传动的设计方法齿轮传动的设计主要包括齿轮的几何设计、强度设计和精度设计。

齿轮的几何设计是根据传动比、工作条件、材料等因素确定齿轮的齿数、模数、压力角等参数。

强度设计是保证齿轮传动在规定的工作条件下具有足够的承载能力和寿命，主要包括齿面接触强度和齿根弯曲强度的计算。

精度设计是保证齿轮传动的精度和运动平稳性，主要包括齿轮的加工精度和装配精度的控制。

5.齿轮传动的应用齿轮传动在工业生产和日常生活中得到广泛应用。

在机床、汽车、船舶、飞机等机械设备中，齿轮传动用于传递动力和运动，实现各种复杂的运动轨迹和速度变化。

在风力发电、水力发电等能源领域，齿轮传动用于传递高速旋转的动力，实现能源的转换和利用。

在、自动化设备等高科技领域，齿轮传动用于实现精确的运动控制和动力传递，提高设备的性能和效率。

齿轮传动的原理齿轮传动是一种常见的机械传动方式，它通过齿轮的啮合来传递动力和运动。

齿轮传动具有传动比稳定、传动效率高、传动精度高等优点，在各种机械设备中得到了广泛的应用。

那么，齿轮传动的原理是什么呢？首先，我们来了解一下齿轮的基本结构。

齿轮是一种圆盘状的机械零件，表面上有一定数量的齿，齿轮的直径、齿数、模数等参数不同，可以实现不同的传动比。

在齿轮传动中，通常会有两个或多个齿轮相互啮合，其中一个齿轮连接着动力源，另一个齿轮则连接着被驱动部件。

齿轮传动的原理主要包括两个方面，啮合原理和传动原理。

首先是啮合原理，齿轮传动是通过齿轮的啮合来实现传递动力和运动的。

当两个齿轮啮合时，它们之间会产生一定的啮合力，这种力可以传递动力和运动。

齿轮的啮合是通过齿轮的齿形和齿数来实现的，不同的齿形和齿数可以实现不同的传动比和传动方式。

其次是传动原理，齿轮传动是通过齿轮的旋转来实现传递动力和运动的。

当一个齿轮旋转时，它会驱动另一个齿轮一起旋转，从而实现了动力和运动的传递。

在齿轮传动中，通常会有一个齿轮连接着动力源，另一个齿轮连接着被驱动部件，通过齿轮的旋转来实现动力的传递。

除了啮合原理和传动原理，齿轮传动还涉及到一些其他的原理，比如传动比原理、传动效率原理等。

传动比是指齿轮传动中输入轴和输出轴的转速比，它可以通过齿轮的齿数和齿轮的直径来计算。

传动效率是指齿轮传动中输入功率和输出功率的比值，它可以通过齿轮的摩擦损失和啮合损失来计算。

这些原理都是齿轮传动能够正常工作的基础，只有充分理解这些原理，才能正确地设计和使用齿轮传动。

总之，齿轮传动是一种常见的机械传动方式，它通过齿轮的啮合来传递动力和运动。

齿轮传动的原理主要包括啮合原理和传动原理，同时还涉及到传动比原理、传动效率原理等。

只有充分理解这些原理，才能正确地设计和使用齿轮传动，从而更好地发挥其传动功能。

机械基础齿轮传动1. 简介齿轮传动是机械传动中常用的一种方式。

通过齿轮间的啮合，将动力传递给其他机械部件。

齿轮传动具有传动效率高、传动比稳定等特点，广泛应用于各种机械设备中。

2. 基本原理2.1 齿轮的分类齿轮按照齿面的形状可以分为直齿轮、斜齿轮、曲线齿轮等多种类型。

其中，直齿轮是最常见的一种类型，其齿面与齿轴平行。

斜齿轮则是齿面与齿轴呈角度，可以用来实现大范围的传动比变化。

2.2 齿轮的啮合原理齿轮传动的基本原理是齿轮之间的啮合。

当两个齿轮啮合时，齿轮上的齿将互相咬合，形成一个传递动力的系统。

通过选择合适的齿轮数量和齿轮的尺寸，可以实现不同的传动比。

2.3 传动比的计算传动比可以通过计算两个齿轮的齿数比值来确定。

传动比的计算公式如下：传动比 = 驱动齿轮的齿数 / 被动齿轮的齿数例如，如果驱动齿轮有40齿，被动齿轮有20齿，则传动比为2:1。

3. 齿轮传动的应用齿轮传动广泛应用于各种机械设备中，包括汽车、机床、重型机械等。

以下是齿轮传动的几个常见应用场景：3.1 汽车变速器汽车变速器是齿轮传动的典型应用之一。

通过改变不同齿轮之间的传动比，可以实现汽车的不同行驶速度。

例如，低速行驶时使用较小的齿轮传动比，以提供更大的扭矩和爬坡能力。

3.2 机床传动在机床上，齿轮传动被广泛用于传递动力和实现不同运动速度。

例如，齿轮传动可以将电机的高速旋转转换为工作台的低速运动，从而提供更大的精度和稳定性。

3.3 纺织机械传动纺织机械通常需要同时实现多个不同的运动方式，例如旋转、上下运动等。

齿轮传动可以根据需要实现不同的运动组合，满足纺织机械的工艺要求。

4. 齿轮传动的优缺点4.1 优点齿轮传动具有以下几个优点：•传动效率高：齿轮传动的传动效率通常在95%以上，较高的效率可以减少能量损耗。

•传动比稳定：齿轮传动通过确定齿轮的齿数来确定传动比，因此传动比较为稳定，不受外界影响。

•轴线传递能力强：齿轮传动能够传递较大的扭矩，适合传递大功率的动力。

齿轮传动的组成和工作原理齿轮传动，这个名字听起来可能有点儿生涩，但说到底，它就像生活中的各种小帮手，默默地在背后工作，帮助我们完成大大小小的任务。

想象一下，早上起床后，咖啡机嗡嗡作响，锅里的水也在沸腾，这背后少不了齿轮的功劳。

它们就像小小的骑士，奔波于机器的各个角落，确保一切顺利进行。

齿轮有大有小，各种形状，简直是个五花八门的大家族。

你知道吗，它们的工作原理其实非常简单，甚至可以用小孩子的玩具来理解。

说到齿轮的组成，嘿，真是简单明了。

一个齿轮基本上就是一个圆盘，上面有一圈小小的齿，就像牙齿一样。

你让它们转，旁边的齿轮就会跟着一起转动，简直就像是跳舞一样，互相配合着。

齿轮的齿越多，转动的力量就越强，这就好比一个人有多大的肌肉，力量自然也就大。

小齿轮转得快，力量弱，大齿轮转得慢，力量强。

两者之间的配合，可是需要一些讲究的，简单来说，就是大齿轮和小齿轮的组合就像情侣之间的默契，缺一不可。

再说说它们的工作原理，这简直是个小魔术。

你把一个齿轮放上去，另一边的齿轮就开始转，像是传递信号一样。

这样一来，机器的各个部件就能协同工作，比如说汽车的发动机，齿轮转动起来，动力就源源不断地传递过去。

这就像是在打篮球，一个人运球，其他人默契配合，最终得分。

想象一下，齿轮们在各自的岗位上忙碌着，有的在传递动力，有的在调整方向，真是个热闹的大家庭。

齿轮们就像工人一样，日复一日地忙碌着，为我们提供便利，真是让人感慨万千。

齿轮传动的好处可多着呢！它能节省空间，很多时候，我们不需要大刀阔斧地改变整个结构，只要换个齿轮，问题就能解决。

想想看，修个自行车，换个齿轮就能解决传动不畅的问题，多简单啊。

齿轮传动的效率非常高，摩擦力小，损耗也低。

这就好比你去超市购物，拿着小推车推得轻松，省时省力。

齿轮传动可以实现不同的转速和扭矩，这就像是调音器，能把音乐调到最佳状态，让整个旋律动听至极。

齿轮传动也有需要注意的地方。

要是齿轮磨损了，那就麻烦了，整个机器的运行效率就会下降，像是人的身体生病了一样，需要及时保养。
