VITON.氟橡胶.FKM橡胶

密封失效1、密封垫片材料密封垫片材料的失效也是个重要因素。

主要存在以下方式：①橡胶密封垫片材料在与流体接触时，当某流体组份渗入橡胶，有时可萃取其中的可溶解物质，导致发生橡胶密封垫片的溶胀；②卤素的存在和臭氧的作用使密封垫片变软或使其发生应力腐蚀开裂。

③在某些条件下，特别是高温下，弹性资料会分解并释放出化学物质，而这些物质自身会腐蚀板片材料，比如FPM橡胶会释放氧装配该板式换热器后，发现板片冷流体端表面光亮，局部有少量黑色垢状物,其原因除板片腐蚀外。

可拆式板式换热器使用时出现泄漏。

腐蚀坑数量较少并未穿透,且腐蚀坑中有黑色堆积物，故可推断为密封垫片腐蚀存在。

2、流体压力可拆式板式换热器在额定工作压力之内使用时出现泄漏。

主要与系统中出现的水锤、气锤非正常冲击载荷有关，除设备在制造装配方面的质量因素之外。

这是使用过程中不易观察到现象。

冲击所造成的瞬间压力峰值往往比正常的工作压力高出1-3倍，使安装在板式换热器中的橡胶密封垫移位，导致密封失效[2]由于该种设备的传热元件，采用不锈钢薄板制造（厚度为0.5-1.0mm其密封刚性相对较差且密封周边很长，所以耐冲击压力的能力远低于管壳式换热器。

板式换热器的这种非正常冲击可依据为其提供输送介质的设备来判断，检修为该板式换热器输送碱液的碱泵时发现，泵壳存在少量蜂窝，说明泵运行过程中有气蚀现象；同时因前期板片的周围存在泄漏的情况，故可推断流体压力的变化也是泄漏的一个可能因素。

3、温度温度的急剧变化也能造成密封失效。

当温度变化过快时。

使密封预紧力下降，橡胶密封垫的线胀系数与弹性变形量和密封预紧力不相匹配。

造成设备承压能力低于额定设计压力。

从该板式换热器的工作条件看。

故可排除。

温度对其的影响不大。

腐蚀板式换热器的腐蚀主要是指板片的腐蚀。

板式换热器大多是由不锈钢薄板压制而成。

但是钝化膜被破坏后将使不锈钢板片产生均匀的或局部的腐蚀。

板式换热器表现出的腐蚀现象大多是Cl引起的应力腐蚀，不锈钢虽有极好的耐腐蚀性。

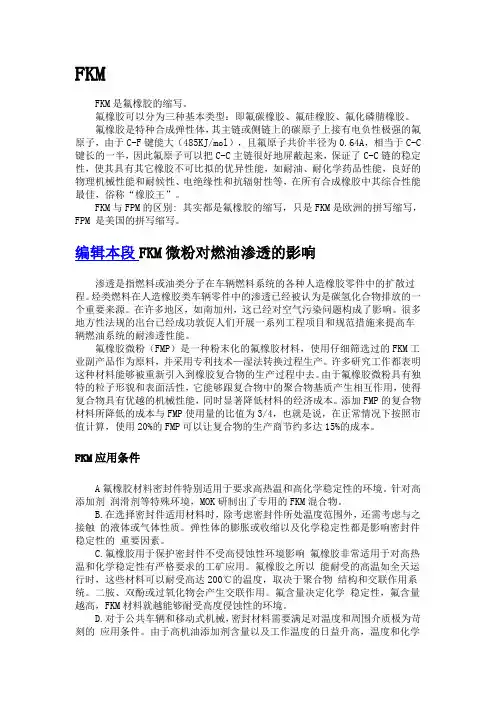

FKMFKM是氟橡胶的缩写。

氟橡胶可以分为三种基本类型：即氟碳橡胶、氟硅橡胶、氟化磷腈橡胶。

氟橡胶是特种合成弹性体，其主链或侧链上的碳原子上接有电负性极强的氟原子，由于C-F键能大（485KJ/mol），且氟原子共价半径为0.64A，相当于C-C 键长的一半，因此氟原子可以把C-C主链很好地屏蔽起来，保证了C-C链的稳定性，使其具有其它橡胶不可比拟的优异性能，如耐油、耐化学药品性能，良好的物理机械性能和耐候性、电绝缘性和抗辐射性等，在所有合成橡胶中其综合性能最佳，俗称“橡胶王”。

FKM与FPM的区别: 其实都是氟橡胶的缩写，只是FKM是欧洲的拼写缩写，FPM 是美国的拼写缩写。

编辑本段FKM微粉对燃油渗透的影响渗透是指燃料或油类分子在车辆燃料系统的各种人造橡胶零件中的扩散过程。

烃类燃料在人造橡胶类车辆零件中的渗透已经被认为是碳氢化合物排放的一个重要来源。

在许多地区，如南加州，这已经对空气污染问题构成了影响。

很多地方性法规的出台已经成功敦促人们开展一系列工程项目和规范措施来提高车辆燃油系统的耐渗透性能。

氟橡胶微粉（FMP）是一种粉末化的氟橡胶材料，使用仔细筛选过的FKM工业副产品作为原料，并采用专利技术—湿法转换过程生产。

许多研究工作都表明这种材料能够被重新引入到橡胶复合物的生产过程中去。

由于氟橡胶微粉具有独特的粒子形貌和表面活性，它能够跟复合物中的聚合物基质产生相互作用，使得复合物具有优越的机械性能，同时显著降低材料的经济成本。

添加FMP的复合物材料所降低的成本与FMP使用量的比值为3/4，也就是说，在正常情况下按照市值计算，使用20%的FMP可以让复合物的生产商节约多达15%的成本。

FKM应用条件A氟橡胶材料密封件特别适用于要求高热温和高化学稳定性的环境。

针对高添加剂润滑剂等特殊环境，MOK研制出了专用的FKM混合物。

B.在选择密封件适用材料时，除考虑密封件所处温度范围外，还需考虑与之接触的液体或气体性质。

Viton氟橡胶的性能及应用Viton氟橡胶是在1957年为了满足航空工业对高性能密封要求的需要而发展起来的。

从那时起，氟橡胶就迅速地应用到汽车工业、化学工业等其他的工业领域。

经过40多年的应用，证明Viton氟橡胶在耐热、耐腐蚀方面具有优异的性能。

其硫化胶的一些主要特点如下：(1)Viton氟橡胶能够在高温下工作，此时提供的物理机械性能优于大多数其他弹性体。

温度的升高对于氟橡胶耐油、耐化学品性能的影响也相对小一些。

即使连续在204℃或者间歇在260℃烘箱内老化后氟橡胶还会保持一定的弹性。

高温下的使用条件通常为232℃×3000h、260℃×100h、288℃×240h、316℃×48h。

(2)在动态条件下使用氟橡胶一般温度可低至-18到-23℃，但是特定的胶料在静态下使用温度可低至-54℃。

已有实验证明Viton氟橡胶在接近绝对零度的条件下作为静密封制品来使用时，其性能还是令人满意的。

(3)在所有工业化的弹性体当中，氟橡胶耐液体和化学介质的性能比任何非氟弹性体都好，它具有优异的耐油、耐航空燃油、耐润滑剂、耐大多数矿物油的能力。

氟橡胶对于大多数的物质都具有很低的渗透性，在低抗氧化汽车燃油渗透方面也有出色的表现。

脂肪族和芳香族的烃类是一般弹性体的溶剂，但Viton橡胶对它们却有很好的耐久性。

(4)即使在高温条件下，Viton橡胶仍具有优越的压缩永久变形性能。

(5)优异的耐大气、光、氧化老化的性能，良好的耐霉菌、耐真菌性能，在低压低频下使用时具有良好的电性能，比非氟弹性体具有更好的固有的阻燃性能。

1 Viton氟弹性体的型号和种类Viton氟弹性体主要有三种型号，即A、B、F型。

VitonA型是偏氟乙烯(VF2)和六氟丙烯(HFP)共聚物；VitonB、F型是偏氟乙烯(VF2)、四氟乙烯(TFE)和六氟丙烯(HFP)的共聚物。

A、B、F型氟弹性体结构设计上是不同的，不同的单体共聚比决定了最终聚合物氟含量的不同，进而导致它们对液体和化学介质的耐久性也各不相同。

viton温度范围摘要：1.引言2.viton 的定义和特点3.viton 的温度范围4.viton 在不同温度下的应用5.结论正文：【引言】Viton 是一种由氟橡胶制成的弹性体，具有出色的耐高温、耐化学腐蚀和电绝缘性能。

在工业和汽车制造等领域中，viton 被广泛应用于制造各种密封件、O 型圈和垫片等。

了解viton 的温度范围对于正确选择和使用viton 产品至关重要。

【viton 的定义和特点】Viton 是由美国杜邦公司开发的一种氟橡胶，具有优异的耐高温性能、耐油和耐化学品性能，同时具有较好的耐寒性和电绝缘性能。

viton 的物理性能在-20°C 到250°C 的温度范围内表现出良好的稳定性。

【viton 的温度范围】Viton 的温度范围非常广泛，一般可以在-20°C 到250°C 的温度下长期使用。

在高温环境下，viton 具有优异的耐热性能和耐腐蚀性能，可以抵抗大多数化学品和油的侵蚀。

在低温环境下，viton 仍然具有较好的弹性和柔软性，可以保证良好的密封性能。

【viton 在不同温度下的应用】在汽车制造、航空航天、电子和电气工业等领域中，viton 被广泛应用于制造各种密封件、O 型圈和垫片等。

在高温环境下，viton 可用于制造发动机密封件、油封等，可抵抗高温和化学品的侵蚀。

在低温环境下，viton 可用于制造冰箱和空调等制冷设备的密封件，保证良好的密封性能。

【结论】Viton 具有广泛的温度范围，可以在-20°C 到250°C 的温度下长期使用，同时具有优异的耐高温、耐油和耐化学品性能。

在工业和汽车制造等领域中，viton 被广泛应用于制造各种密封件、O 型圈和垫片等，可以满足不同温度下的应用需求。

viton温度范围摘要：一、背景介绍1.什么是Viton？2.Viton材料的特点二、Viton温度范围概述1.一般Viton材料的耐热性能2.不同类型Viton材料的温度范围三、Viton在不同行业中的应用1.航空航天领域2.汽车行业3.工业生产领域四、Viton在高温环境下的性能表现1.高温环境对Viton材料的影响2.Viton材料在高温环境下的使用寿命五、结论正文：一、背景介绍Viton是一种由杜邦公司研发的氟橡胶材料，具有良好的耐高温、耐腐蚀、耐氧化性能，广泛应用于各个行业。

二、Viton温度范围概述1.一般Viton材料的耐热性能一般而言，Viton材料的耐热性能在-20℃至200℃之间，短时间内可承受高达230℃的温度。

然而，不同类型的Viton材料在耐热性能上会有一定的差异。

2.不同类型Viton材料的温度范围（1）Viton A：适用于低温环境，最高使用温度约为150℃。

（2）Viton B：具有较好的耐热性能，最高使用温度可达200℃。

（3）Viton F：可在高温环境下使用，最高使用温度可达230℃。

（4）Viton G：耐热性能最佳，最高使用温度可达250℃。

三、Viton在不同行业中的应用1.航空航天领域：由于Viton材料具有优良的耐高温性能，在航空航天领域被广泛应用于密封件、垫片等部件。

2.汽车行业：Viton材料在汽车行业中主要应用于发动机密封件、燃油系统密封件等关键部件，确保汽车在高温环境下的正常运行。

3.工业生产领域：Viton材料在工业生产领域中可用于制造高温耐磨的密封件、管道、阀门等设备。

四、Viton在高温环境下的性能表现1.高温环境对Viton材料的影响在高温环境下，Viton材料可能会出现软化、膨胀等现象，导致性能下降。

然而，与其他材料相比，Viton在高温环境下的性能衰减较小。

2.Viton材料在高温环境下的使用寿命Viton材料在高温环境下的使用寿命取决于多种因素，如使用温度、压力、介质等。

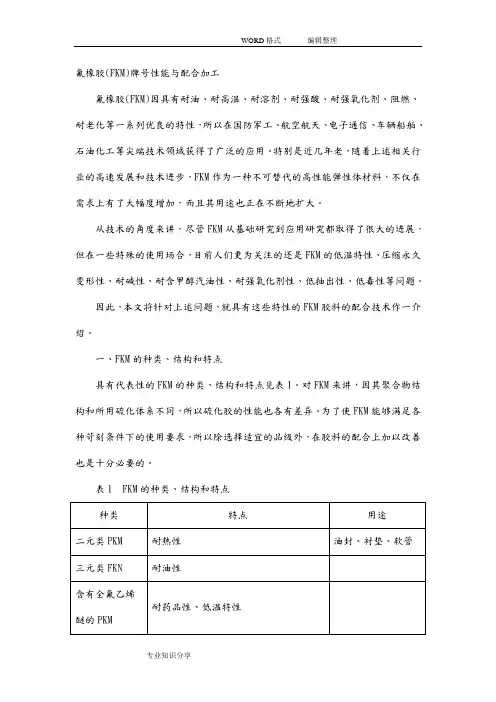

氟橡胶(FKM)牌号性能与配合加工氟橡胶(FKM)因具有耐油、耐高温、耐溶剂、耐强酸、耐强氧化剂、阻燃、耐老化等一系列优良的特性，所以在国防军工、航空航天、电子通信、车辆船舶、石油化工等尖端技术领域获得了广泛的应用。

特别是近几年老，随着上述相关行业的高速发展和技术进步，FKM作为一种不可替代的高性能弹性体材料，不仅在需求上有了大幅度增加，而且其用途也正在不断地扩大。

从技术的角度来讲，尽管FKM从基础研究到应用研究都取得了很大的进展，但在一些特殊的使用场合，目前人们更为关注的还是FKM的低温特性、压缩永久变形性、耐碱性、耐含甲醇汽油性、耐强氧化剂性、低抽出性、低毒性等问题。

因此，本文将针对上述问题，就具有这些特性的FKM胶料的配合技术作一介绍。

一、FKM的种类、结构和特点具有代表性的FKM的种类、结构和特点见表1。

对FKM来讲，因其聚合物结构和所用硫化体系不同，所以硫化胶的性能也各有差异。

为了使FKM能够满足各种苛刻条件下的使用要求，所以除选择适宜的品级外，在胶料的配合上加以改善也是十分必要的。

表1 FKM的种类、结构和特点目前，构成市场主导品种的是偏氟乙烯(VDF)与六氟丙烯(HFP)共聚的二元类FKM，其组成为：VDF摩尔分数80%，氟质量分数约66%，Tg为-20℃。

近年来，共聚入四氟乙烯(TFE)、减少VDF含量(提高氟含量)的三元类FKM的需求明显有所增加。

对三元类FKM来讲，氟含量愈高、耐药品性、耐腐蚀性、耐油性、耐燃油渗透性就愈好，但低温特性会变差。

目前，市售的FKM各品级的低温特性见表2。

作为改善低温特性的品种，除共聚了全氟乙烯醚的FKM外，还有含氟硅类(FVMQ)和主链中含有六氟丙烯氧化物单元的FKM。

表2 FKM主要品级的低温特性由于VDF单元遇碱性化合物容易引起脱氟酸反应，所以三元类FKM的耐碱性是有限的。

在接触有机胺化合物或强碱性水溶液的场合，最适用的是TFE/丙烯(Pr)共聚的四丙氟橡胶或TFE/全氟乙烯醚共聚的FKM。

Viton氟橡胶的性能及应用Viton氟橡胶是在1957年为了满足航空工业对高性能密封要求的需要而发展起来的。

从那时起，氟橡胶就迅速地应用到汽车工业、化学工业等其他的工业领域。

经过40多年的应用，证明Viton氟橡胶在耐热、耐腐蚀方面具有优异的性能。

其硫化胶的一些主要特点如下：(1)Viton氟橡胶能够在高温下工作，此时提供的物理机械性能优于大多数其他弹性体。

温度的升高对于氟橡胶耐油、耐化学品性能的影响也相对小一些。

即使连续在204℃或者间歇在260℃烘箱内老化后氟橡胶还会保持一定的弹性。

高温下的使用条件通常为232℃×3000h、260℃×100h、288℃×240h、316℃×48h。

(2)在动态条件下使用氟橡胶一般温度可低至-18到-23℃，但是特定的胶料在静态下使用温度可低至-54℃。

已有实验证明Viton 氟橡胶在接近绝对零度的条件下作为静密封制品来使用时，其性能还是令人满意的。

(3)在所有工业化的弹性体当中，氟橡胶耐液体和化学介质的性能比任何非氟弹性体都好，它具有优异的耐油、耐航空燃油、耐润滑剂、耐大多数矿物油的能力。

氟橡胶对于大多数的物质都具有很低的渗透性，在低抗氧化汽车燃油渗透方面也有出色的表现。

脂肪族和芳香族的烃类是一般弹性体的溶剂，但Viton橡胶对它们却有很好的耐久性。

(4)即使在高温条件下，Viton橡胶仍具有优越的压缩永久变形性能。

(5)优异的耐大气、光、氧化老化的性能，良好的耐霉菌、耐真菌性能，在低压低频下使用时具有良好的电性能，比非氟弹性体具有更好的固有的阻燃性能。

1 Viton氟弹性体的型号和种类Viton氟弹性体主要有三种型号，即A、B、F型。

VitonA型是偏氟乙烯(VF2)和六氟丙烯(HFP)共聚物；VitonB、F型是偏氟乙烯(VF2)、四氟乙烯(TFE)和六氟丙烯(HFP)的共聚物。

A、B、F型氟弹性体结构设计上是不同的，不同的单体共聚比决定了最终聚合物氟含量的不同，进而导致它们对液体和化学介质的耐久性也各不相同。

上海全氟橡胶圈参数全氟橡胶(FKM)是一种合成橡胶经过常温热压而成的高分子材料，它是一种高弹性，耐高温和耐老化性能很高的橡胶材料，具有优异的耐燃油，耐油性和良好的水抗性能，也能很好地耐磨擦，抗折弯和耐冲击。

全氟橡胶圈在汽车、摩托车、电动车及其他机械组件中起着重要的作用，是发动机工作的关键部件之一。

全氟橡胶圈主要参数有：厚度、内径、外径、偏移量、阻尼系数以及中心孔直径等。

厚度是指全氟橡胶圈的厚度，它主要取决于圈的强度，在使用过程中，全氟橡胶圈的厚度是比较重要的参数之一。

内径是指全氟橡胶圈的内径，它主要取决于圈的重量，而外径则主要取决于圈的延伸性，它是全氟橡胶圈受力的重要参数之一。

偏移量是指全氟橡胶圈的外径、内径之间的偏移量，当它较大时，全氟橡胶圈的弹性性能可能会受到影响。

弹性系数是指全氟橡胶圈对于变形力应力的响应的程度，它的高低可以直接反映全氟橡胶圈的弹性性能，由于弹性系数不同，全氟橡胶圈在变形力应力作用下的变形也不同。

阻尼系数指的是全氟橡胶圈在变形力应力作用下，能量随时间衰减的速率，它能够反映出全氟橡胶圈的承载能力，也可以用来对比不同种类的全氟橡胶圈的弹性性能。

中心孔直径是指圆形全氟橡胶圈中心孔的直径，是接头杆配合全氟橡胶圈时需要考虑的参数之一，如果中心孔直径过大，全氟橡胶圈的钢丝不能有效的将全氟橡胶圈的能量转化成向外推动的力，反之如果中心孔直径过小，不但钢丝不能有效推动全氟橡胶圈，而且会对全氟橡胶圈的弹性性能造成损伤，最终影响圈的使用寿命。

全氟橡胶圈具有优异的耐油、耐气候、耐热回复、耐折弯和耐冲击等特性，被广泛应用于汽车、摩托车、电动车及其他机械组件中，为泵的正常运行提供了很大的帮助，可以延长泵的使用寿命，保证其正常运行。

但是，在使用全氟橡胶圈时，除了要预先控制全氟橡胶圈的参数外，还要注意控制环境条件，以免影响全氟橡胶圈的使用性能，保证它能够正常工作。

因此，使用全氟橡胶圈时，要预先知道它的参数，并且要注意环境条件，确保它能够正常工作，以保证其性能及使用寿命。

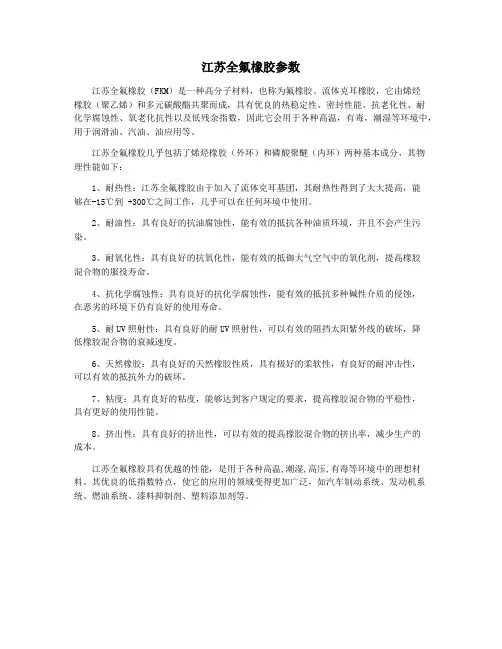

江苏全氟橡胶参数
江苏全氟橡胶（FKM）是一种高分子材料，也称为氟橡胶、流体克耳橡胶，它由烯烃
橡胶（聚乙烯）和多元碳酸酯共聚而成，具有优良的热稳定性、密封性能、抗老化性、耐
化学腐蚀性、氧老化抗性以及低残余指数，因此它会用于各种高温，有毒，潮湿等环境中，用于润滑油、汽油、油应用等。

江苏全氟橡胶几乎包括了烯烃橡胶（外环）和磷酸聚醚（内环）两种基本成分，其物
理性能如下：
1、耐热性：江苏全氟橡胶由于加入了流体克耳基团，其耐热性得到了大大提高，能
够在-15℃到+300℃之间工作，几乎可以在任何环境中使用。

2、耐油性：具有良好的抗油腐蚀性，能有效的抵抗各种油质环境，并且不会产生污染。

3、耐氧化性：具有良好的抗氧化性，能有效的抵御大气空气中的氧化剂，提高橡胶
混合物的服役寿命。

4、抗化学腐蚀性：具有良好的抗化学腐蚀性，能有效的抵抗多种碱性介质的侵蚀，
在恶劣的环境下仍有良好的使用寿命。

5、耐UV照射性：具有良好的耐UV照射性，可以有效的阻挡太阳紫外线的破坏，降
低橡胶混合物的衰减速度。

6、天然橡胶：具有良好的天然橡胶性质，具有极好的柔软性，有良好的耐冲击性，
可以有效的抵抗外力的破坏。

7、粘度：具有良好的粘度，能够达到客户规定的要求，提高橡胶混合物的平稳性，
具有更好的使用性能。

8、挤出性：具有良好的挤出性，可以有效的提高橡胶混合物的挤出率，减少生产的
成本。

江苏全氟橡胶具有优越的性能，是用于各种高温,潮湿,高压,有毒等环境中的理想材料。

其优良的低指数特点，使它的应用的领域变得更加广泛，如汽车制动系统、发动机系统、燃油系统、漆料抑制剂、塑料添加剂等。

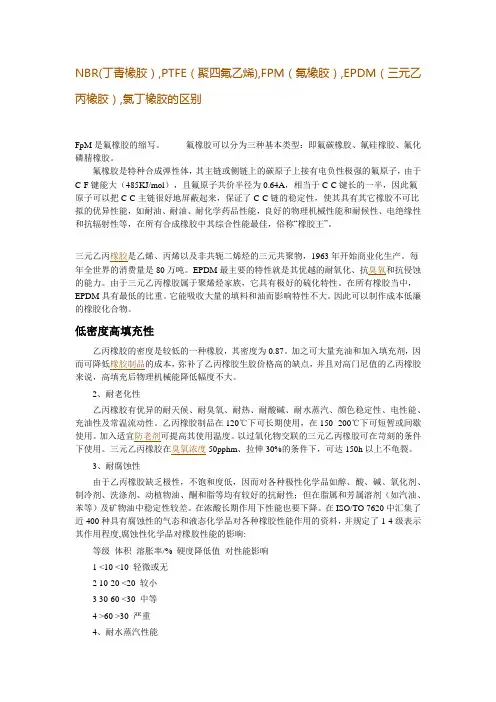

NBR(丁青橡胶）,PTFE（聚四氟乙烯),FPM（氟橡胶）,EPDM（三元乙丙橡胶）,氯丁橡胶的区别FpM是氟橡胶的缩写。

氟橡胶可以分为三种基本类型：即氟碳橡胶、氟硅橡胶、氟化磷腈橡胶。

氟橡胶是特种合成弹性体，其主链或侧链上的碳原子上接有电负性极强的氟原子，由于C-F键能大（485KJ/mol），且氟原子共价半径为0.64A，相当于C-C键长的一半，因此氟原子可以把C-C主链很好地屏蔽起来，保证了C-C链的稳定性，使其具有其它橡胶不可比拟的优异性能，如耐油、耐油、耐化学药品性能，良好的物理机械性能和耐候性、电绝缘性和抗辐射性等，在所有合成橡胶中其综合性能最佳，俗称“橡胶王”。

三元乙丙橡胶是乙烯、丙烯以及非共轭二烯烃的三元共聚物，1963年开始商业化生产。

每年全世界的消费量是80万吨。

EPDM最主要的特性就是其优越的耐氧化、抗臭氧和抗侵蚀的能力。

由于三元乙丙橡胶属于聚烯烃家族，它具有极好的硫化特性。

在所有橡胶当中，EPDM具有最低的比重。

它能吸收大量的填料和油而影响特性不大。

因此可以制作成本低廉的橡胶化合物。

低密度高填充性乙丙橡胶的密度是较低的一种橡胶，其密度为0.87。

加之可大量充油和加入填充剂，因而可降低橡胶制品的成本，弥补了乙丙橡胶生胶价格高的缺点，并且对高门尼值的乙丙橡胶来说，高填充后物理机械能降低幅度不大。

2、耐老化性乙丙橡胶有优异的耐天候、耐臭氧、耐热、耐酸碱、耐水蒸汽、颜色稳定性、电性能、充油性及常温流动性。

乙丙橡胶制品在120℃下可长期使用，在150- 200℃下可短暂或间歇使用。

加入适宜防老剂可提高其使用温度。

以过氧化物交联的三元乙丙橡胶可在苛刻的条件下使用。

三元乙丙橡胶在臭氧浓度 50pphm、拉伸30%的条件下，可达150h以上不龟裂。

3、耐腐蚀性由于乙丙橡胶缺乏极性，不饱和度低，因而对各种极性化学品如醇、酸、碱、氧化剂、制冷剂、洗涤剂、动植物油、酮和脂等均有较好的抗耐性；但在脂属和芳属溶剂（如汽油、苯等）及矿物油中稳定性较差。

氟胶特性氟橡胶中含有氟原子，氟原子与碳原子组成的C-F键性能很高，同时氟原子有极大的吸附效应，有赖于这种特殊的分子结构，使得氟橡胶具有优异的耐热性、耐药品性、耐溶剂性、耐氟化性、耐真空性、耐油性、耐老化等多种性能。

氟橡胶最早应用于航空领域，但应用最广泛的是在汽车领域，占应用总量的60% ~ 70%。

因此，从实际应用的角度出发，确保选择合适的氟橡胶是十分重要的。

1 分类[1-2]FKM（美国）及FPM（欧洲）均为偏氟乙烯系氟橡胶的缩写，只因地域不同而有所差异，1956年首先由杜邦公司生产，商标为VITON。

因为杜邦的知名度过高，很多人认为VITON就是FKM，但其实不然。

氟橡胶的种类很多，性能也不尽相同。

根据化学组成的不同，氟橡胶可大体上分为氟碳橡胶、氟硅橡胶、氟化磷腈橡胶。

目前，比较常见的氟橡胶为以下几类：1）氟橡胶23，国内俗称1号胶，为偏氟乙烯和三氟氯乙烯共聚物；2）氟橡胶26，国内俗称2号胶，杜邦牌号VITON A，为偏氟乙烯和六氟丙烯共聚物，综合性能优于氟橡胶23；3）氟橡胶246，国内俗称3号胶，杜邦牌号VITON B，为偏氟乙烯、四氟乙烯、六氟丙烯三元共聚物，氟含量高于氟橡胶26，耐溶剂性能较好；4）氟橡胶TP，国内俗称四丙氟橡胶FEPM，旭硝子牌号Aflas，为四氟乙烯和碳氢丙烯共聚物，耐水蒸气和耐碱性能优越；5）偏氟醚橡胶，杜邦牌号VITON GLT，为偏氟乙烯、四氟乙烯、全氟甲基乙烯基醚、硫化点单体四元共聚物，低温性能优异；6）全氟醚橡胶，简称FFKM，杜邦牌号Kalrez，低温性能优异，氟含量高，耐溶剂性能优异；7）氟硅橡胶，低温性能优异，具有一定的耐溶剂性能。

2 性能分析与对比2.1 机理分析氟元素是已知的化学元素中电负性最强的元素，C-F键能很高，如表1所示。

氟原子半径很小，相当于C-C键长的一半，这使得氟原子能紧密的排列在碳原子的周围，形成了C-C键的保护屏障，这赋予了含氟高分子弹性体C-C键的化学惰性。

化学稳定性佳氟橡胶具有高度的化学稳定性是目前所有弹性体中耐介质性能最好的一种。

26型氟橡胶耐石油基油类、双酯类油、硅醚类油、硅酸类油耐无机酸耐多数的有机、无机溶剂、药品等仅不耐低分子的酮、醚、酯不耐胺、氨、氢氟酸、氯磺酸、磷酸类液压油。

23型氟胶的介质性能与26型相似且更有独特之处它耐强氧化性的无机酸如发烟硝酸、浓硫酸性能比26型好在室温下98的HNO3中浸渍27天它的体积膨胀仅为1315。

耐高温性优异氟橡胶的耐高温性能和硅橡胶一样可以说是目前弹性体中最好的。

26-41氟胶在250℃下可长期使用300℃下短期使用246氟胶耐热比26-41还好。

在300℃×100小时空气热老化后的26-41的物性与300℃×100小时热空气老化后246型的性能相当其扯断伸长率可保持在100左右硬度9095度。

246型在350℃热空气老化16小时之后保持良好弹性在400℃热空气老化110分钟之后保持良好弹性在400℃热空气老化110分钟之后含有喷雾炭黑、热裂法炭黑或碳纤维的胶料伸长率上升约1/21/3强度下降1/2左右仍保持良好的弹性。

23-11型氟胶可以在200℃下长期使用250℃下短期使用。

耐老化性能好氟橡胶具有极好的耐天候老化性能耐臭氧性能。

据报导DuPont开发的VitonA在自然存放十年之后性能仍然令人满意在臭氧浓度为0.01的空气中经45天作用没有明显龟裂。

23型氟橡胶的耐天候老化、耐臭氧性能也极好。

真空性能极佳26型氟橡胶具有极好的真空性能。

246氟橡胶基本配方的硫化胶真空放气率仅为37×10-6乇升/秒厘米2。

246型氟橡胶已成功应用在10-9乇的真空条件下。

机械性能优良氟橡胶具有优良的物理机械性能。

26型氟橡胶一般配合的强力在1020MPa之间扯断伸长率在150350之间抗撕裂强度在34KN/m之间。

23型氟橡胶强力在15.025MPa之间伸长率在200600抗撕裂强度在27MPa之间。

Viton氟橡胶的性能及应用Viton氟橡胶是在1957年为了满足航空工业对高性能密封要求的需要而发展起来的。

从那时起，氟橡胶就迅速地应用到汽车工业、化学工业等其他的工业领域。

经过40多年的应用，证明Viton氟橡胶在耐热、耐腐蚀方面具有优异的性能。

其硫化胶的一些主要特点如下：(1)Viton氟橡胶能够在高温下工作，此时提供的物理机械性能优于大多数其他弹性体。

温度的升高对于氟橡胶耐油、耐化学品性能的影响也相对小一些。

即使连续在204℃或者间歇在260℃烘箱内老化后氟橡胶还会保持一定的弹性。

高温下的使用条件通常为232℃×3000h、260℃×100h、288℃×240h、316℃×48h。

(2)在动态条件下使用氟橡胶一般温度可低至-18到-23℃，但是特定的胶料在静态下使用温度可低至-54℃。

已有实验证明Viton氟橡胶在接近绝对零度的条件下作为静密封制品来使用时，其性能还是令人满意的。

(3)在所有工业化的弹性体当中，氟橡胶耐液体和化学介质的性能比任何非氟弹性体都好，它具有优异的耐油、耐航空燃油、耐润滑剂、耐大多数矿物油的能力。

氟橡胶对于大多数的物质都具有很低的渗透性，在低抗氧化汽车燃油渗透方面也有出色的表现。

脂肪族和芳香族的烃类是一般弹性体的溶剂，但Viton橡胶对它们却有很好的耐久性。

(4)即使在高温条件下，Viton橡胶仍具有优越的压缩永久变形性能。

(5)优异的耐大气、光、氧化老化的性能，良好的耐霉菌、耐真菌性能，在低压低频下使用时具有良好的电性能，比非氟弹性体具有更好的固有的阻燃性能。

1 Viton氟弹性体的型号和种类Viton氟弹性体主要有三种型号，即A、B、F型。

VitonA型是偏氟乙烯(VF2)和六氟丙烯(HFP)共聚物；VitonB、F型是偏氟乙烯(VF2)、四氟乙烯(TFE)和六氟丙烯(HFP)的共聚物。

A、B、F型氟弹性体结构设计上是不同的，不同的单体共聚比决定了最终聚合物氟含量的不同，进而导致它们对液体和化学介质的耐久性也各不相同。

FKM和FPM的区别氟橡胶的缩写有FKM、FPM，可以分为三种基本类型：即氟碳橡胶、氟硅橡胶、氟化磷腈橡胶。

氟橡胶是特种合成弹性体，其主链或侧链上的碳原子上接有电负性极强的氟原子，由于C-F键能大（485KJ/mol），且氟原子共价半径为0.64A，相当于C-C键长的一半，因此氟原子可以把C-C主链很好地屏蔽起来，保证了C-C链的稳定性，使其具有其它橡胶不可比拟的优异性能，如耐油、耐油、耐化学药品性能，良好的物理机械性能和耐候性、电绝缘性和抗辐射性等，在所有合成橡胶中其综合性能最佳。

氟橡胶FKM混炼胶 FPM 70 TER燃油系统因为绿色汽油包含一些基于甲醇/乙醇的助剂，我们建议使用标准的用双酚AF体系硫化的三元氟橡胶。

我们建议的产品牌号为，FPM 70 TER.典型物理性能硫化条件后处理条件片状试样厚度 2mm15分钟X175°C24小时X240°C片状试样厚度 6mm40分钟X165°C24小时X240°C圆形试样厚度12.5mm40分钟X165°C24小时X240°C圆形试样厚度6mm40分钟X165°C24小时X240°C参数单位规格实测数据测试方法硬度邵氏A70+/-572ASTM D 2240比重g/cm31.93+/-0.021.94ASTM D 297拉伸强度MPa13.5ASTM D412伸长率%215ASTM D412抗撕强度MPa30ASTM D624/B压缩变形初步变形24小时X150°C后70小时X200°C后25%ASTM D395/B PROV. 2 16%30%冷态测试TR 10-15°CASTM D1329在不同介质中的性能变化测试介质时间小时温度°C硬度变化拉伸变化 %伸长率变化 %体积变化 %测试方法空气70250+2-4-12ASTM D573ASTM 3号油70150-1-6-8+1.5 ASTM D471 燃油C7023-2-13-15+2.5 ASTM D471 M157023-7.5+11.5 ASTM D471FAM B7023-6.5-24-26+7.5 ASTM D471。

在此简单的介绍一下各种耐油橡胶：耐油橡胶耐油性通常指耐非极性油类：燃油，矿物油和合成润滑油。

橡胶按照耐油性分类（极性橡胶）：CR，NBR ，HNBR ，ACM ，AEM ，CSM ，FKM ，FMVQ ，CO ，PUR 。

不耐油性橡胶分类（非极性橡胶）：NR ，IR，BR ，SBR ，IIR ，EPR ，EPDM 。

耐燃油性：氟橡胶FKM 和氟硅橡胶FMVQ 对燃料油的抗耐性最好。

而氯丁橡胶和氯化聚乙烯橡胶CPE 耐燃油性最差。

丁晴橡胶的耐燃油性随丙烯晴含量增加而提高。

氯醇橡胶的耐燃油性比丁晴橡胶好。

耐混合燃油性：氟硅橡胶FMVQ 和氟橡胶FKM 对混合燃料油的抗耐性最好。

丙烯酸酯橡胶耐耐混合燃油性最差丁晴橡胶的耐混合燃油性随丙烯晴含量增加而提高。

含氟量高的氟橡胶对混合燃油的稳定性较好胶种汽油/ 甲醇85/15汽油/乙醇85/15平均溶涨度（54 度）/%平均溶涨度（54 度）/%ECO9274NBR8961FMVQ2522VITON A/FPM260123-2816-20VITON GH1915BITON VI-R-4590 1313耐酸性氧化燃油性：对酸性氧化燃油来说，酸性氧化燃油中的氢过氧化物可使硫化胶的性能恶化，所以在燃油系统中常用的丁晴橡胶，氯醇橡胶难以满足长期使用的要求。

只有含氟弹性体如氟橡胶FKM ，氟硅橡胶FMVQ ，氟化磷晴和氢化丁晴橡胶性能较好。

普通的丁晴橡胶胶料，不能在125 度的酸性汽油中长时间工作。

只有采用氧化镉活化的低硫- 给硫体以及白碳黑为主要原料的丁晴橡胶，才能较好的耐酸性汽油。

增加丙烯晴的含量，可使酸性汽油的渗透性降低。

耐矿物油性：丁晴橡胶是常用的耐矿物油橡胶。

丁晴橡胶的耐矿物油性随丙烯晴含量增加而提高。

但高丙烯晴含量的丁晴橡胶耐热性有限。

当油温达到150 度时，应该采用氢化丁晴橡胶，氟橡胶FKM ，氟硅橡胶FMVQ 和丙烯酸酯橡胶。

油温达到150 度时，氟橡胶FKM ，氟硅橡胶FMVQ 效果最好。
