徐工集团xc800s型稳定土厂拌设备技术资料汇编(第1版)备课讲稿

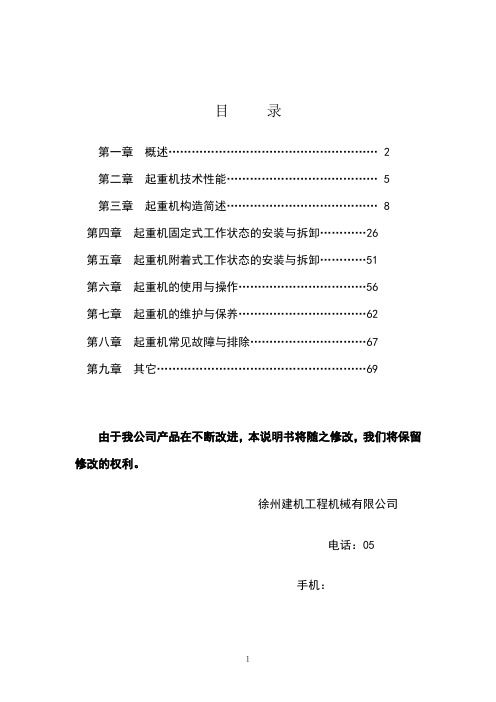

目录第一章概述 (2)第二章起重机技术性能 (5)第三章起重机构造简述 (8)第四章起重机固定式工作状态的安装与拆卸 (26)第五章起重机附着式工作状态的安装与拆卸 (51)第六章起重机的使用与操作 (56)第七章起重机的维护与保养 (62)第八章起重机常见故障与排除 (67)第九章其它 (69)由于我公司产品在不断改进，本说明书将随之修改，我们将保留修改的权利。

徐州建机工程机械有限公司电话：05手机：第一章概述5515塔式起重机是由徐州建机工程机械厂设计的新型建筑用塔式起重机，该机为水平臂架，小车变幅，上回转自升式多用途塔机。

其吊臂为50米， 55米两种臂长的组合，最大起重量为8吨，额定起重力矩为吨.米，该机主要特点如下：（1）上部采用液压顶升，来实现增加或减少塔身标准节，使塔机能随着建筑物高度变化而升高或降低，同时塔机的起重能力不因塔机的升高而降低。

（2）工作速度高，调整性能好，工作平稳，效率高；起升机构采用交流三速电机，和单速比减速箱，能实现重载低速,轻载高速，最高速度可达60m/min。

小车牵引机构：牵引小车在水平臂上变幅，其有良好的安装就位性能。

回转机构采用行星减速机，配置液力偶合器，承载能力高，起动制动平稳，工作可靠。

（3）工作范围大，工作方式多，适用对象广。

通过更换或增减一些部件及辅助装置，塔机可以获得固定，附着于建筑物两种工作方式，以满足不同的使用要求。

附着式的最大起升高度可达140米。

附着式起重机的塔身可直接安装在建筑物上或建筑物附近旁的混凝土基础上，为了减少塔身计算长度以保持其设计起重能力，设有五套附着装置。

第一附着装置距基础面33米，第二附着装置距离第一附着装置附着点是30米，第三附着装置距第二附着装置附着点是27米，第四附着装置距第三附着装置附着点是24米，第五附着装置距第四附着装置附着点是15米，附着点的高度可允许现场根据楼层的高度做些适当的调整。

塔机独立固定式工作，最大起升高度为43米。

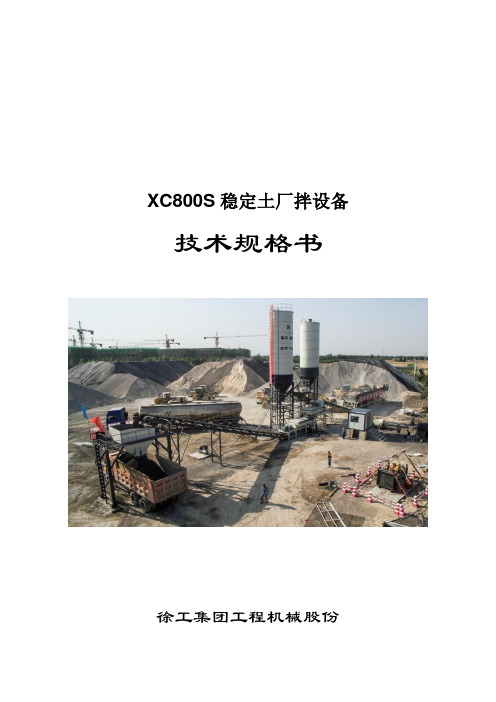

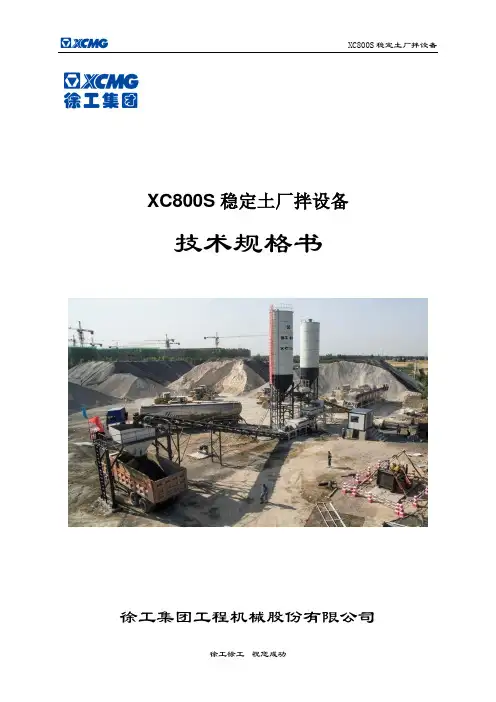

XC800S稳定土厂拌设备技术规格书徐工集团工程机械股份XC800S稳定土厂拌设备技术规格书1 概述XC800S稳定土厂拌设备是徐工集团成熟技术基础上开发的具有中国当代先进水平的产品，该设备可生产各级配水泥混合料等，并可与热再生设备、冷再生设备配套使用，完全满足高速公路、等级公路、市政道路、机场、大坝、货场等工程需要。

XC800S型稳定土厂拌设备已获得多项发明、实用新型专利，均已应用到设备中。

设备拥有适应不同工质的配料机、满足不同稳定剂的多种粉料供给系统、水泥过渡小仓、大容量低位双卧轴强制式无衬板搅拌技术、智能控制技术等，突出体现了徐工稳定土厂拌设备可靠、先进、智能、绿色的核心特点。

2 整机技术参数3 最大生产率（产量）设备最大生产率为800t/h，与最大生产率相关的条件：1）生产水泥稳定土；2）模块式环境温度：20℃±5℃；3）相对湿度不大于85%；4）级配符合JTJ034-2000中表3.2.2中第2条的要求，水泥含量≤6%；周围的大气温度、湿度、海拔高度等对生产率有轻微的影响。

山土、粘土、石灰等粘性较大的物料等对生产率有较大的影响。

4 适应材料围1）粒径不大于60mm，含水量不大于5%的石和土；2）含水量在10～15%的粉煤灰；3）球磨机加工过的袋装生石灰或含水量在10～15%的人工消解石灰；4）各种缓凝散装水泥或袋装水泥。

5 成品料种类1）水泥稳定砂、砾或稳定土；2）石灰稳定土或灰土稳定基础；3）石灰工业废渣稳定土；4）级配碎石。

6 整机功能特点1）骨料输送装置和水泥输送装置，工作稳定、可靠。

2）模块式拼装结构，多种组合形式，便于布置、拆卸、装运；3）具有适应不同工质的配料机。

除标准配备配料机外，还有带强制破拱装置的配料机供选择，以用于易结拱物料（潮湿粉煤灰、土壤、砂粒）的给料；4）满足不同稳定剂的多种粉料供给系统；螺旋输送机输送粉料，避免散失和扬尘，确保环境无污染；5）大容量、双卧轴、强制式、无衬板搅拌机，使拌和更加均匀、维修保养更方便、可靠性更高；无衬板搅拌技术的成熟应用，从而使搅拌系统可靠性更高，经济性更好，维修费用更低；6）成品仓双仓门连杆联动，保证了双仓门开启同步。

RP753型摊铺机RP753Paver技术规格书Technical Specification徐工集团工程机械股份有限公司XCMG CONSTRUCTION MACHINERY CO.,LTD.目次Contents1.概述 (1)1.Overview (1)2.产品执行标准 (1)2.Product Executive Standards (1)3.主要性能特点 (2)3.Main Characteristics (2)4.主要技术参数 (3)4.Main Technical Specification (3)4.1技术参数表 (3)4.1Technical specification (3)4.2外形及外形尺寸 (6)4.2Shape and dimension (6)5.主要结构特点 (6)5.Features of main structure (6)5.1动力系统 (6)5.1Power system (6)5.2行走系统......................................................................................................错误！未定义书签。

5.2Traveling System..........................................................................................错误！未定义书签。

5.3输料系统......................................................................................................错误！未定义书签。

5.3Conveying system........................................................................................错误！未定义书签。

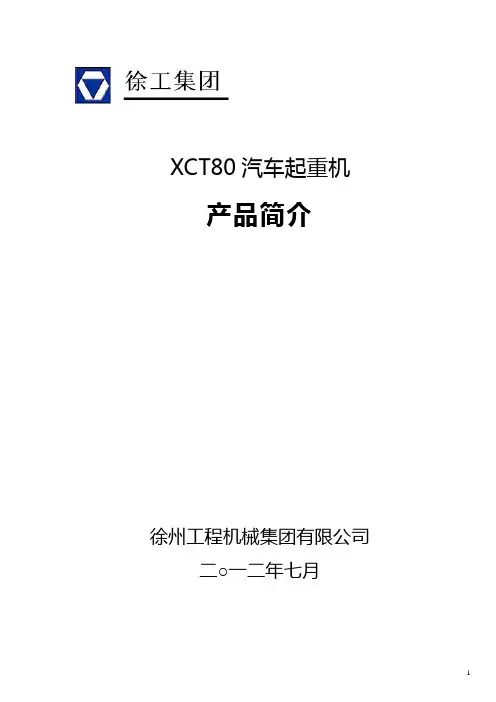

XCT80汽车起重机产品简介徐州工程机械集团有限公司二○一二年七月XCT80汽车起重机简介XCT80是徐工第四代K系列汽车起重机，以K系列十多年来成熟的产品技术为依托，充分借鉴汽车起重机和全地面起重机最先进的产品技术，融入发动机、车桥、材料等相关行业最近科技成果，解决原有产品市场集中反馈，充分调研该吨位产品用户需求，为用户量身打造的一款精品机型。

XCT80采用4桥汽车起重机底盘，五节U形主起重臂，2节桁架式副起重臂。

内藏式双独立卷扬，外啮合式回转机构。

组合式平衡重。

开式系统、主泵采用变量泵，同时辅以定量泵，起升采用变量马达、回转采用定量马达满足不同需要。

负载敏感系统，提高工作效率。

计算机集成控制技术，支持多工况检测功能，使用更安全。

全模具成型覆盖件，机棚造型采用层次曲面，操纵室配置整体式大曲面操纵台，彰显大气本色。

产品作业范围广、起重性能强大，使用更加方便、安全和可靠。

(1)整机多样化配置，为用户提供更多选择为客户提供了多种配置方案，根据不同需求可以选装是否携带副臂、是否携带副卷、携带多少吨平衡重，是否需要携带更多的活动平衡重短距离转场，是否托运附加平衡重。

这些都可根据用户实际需求选配，为用户提供精益求精的服务。

同时可选重汽、潍柴发动机配置。

(2)先进的起重臂系统采用5节伸缩臂，优化的U形截面，高强度钢板，吊臂的起重性能在国内同行业中始终处于领先地位。

嵌入式臂头，减少了吊重时的扭转、旁弯、以及滑块与吊臂点接触或线接触等现象；插入式滑块增加了起重臂的有效搭接长度，能有效避免局部失稳现象发生。

(3)自主研发的全负载敏感技术，操纵平顺，微动性好负载敏感滤波技术的成熟运用，可以使系统不受负载压力变化和油泵流量变化的影响，实现用户调速的要求，提供系统可控性，还可以降低液压系统能耗，降低系统发热，延长液压系统寿命。

(4)新型液压马达压力切断延时技术，保证二次起升不下滑压力切断延时功能保证临界点不抖动；起升马达内部压力切断延时技术应用，延长了原件使用寿命；主副卷平衡阀采用国际一流进口配置，闭锁性能优越，杜绝下滑。
