有机发光二极管介绍

有机发光二极管有机发光二极管（Organic Light Emitting Diode，简称OLED）是一种基于有机半导体材料的光电器件。

它具有自发光、薄、柔性、广色域、高对比度、快速响应等优点，因此在显示技术领域有着广泛的应用前景。

本文将从OLED基本原理、发展历程、应用领域和前景等方面进行介绍。

OLED的基本原理是利用有机材料在电场的作用下发光的特性。

OLED器件结构包括发光层、电子传输层和空穴传输层。

当施加电压时，电子从电子传输层注入发光层，空穴从空穴传输层注入发光层，通过载流子的复合发光，从而产生可见光。

OLED的发光原理与传统的液晶显示器不同，它不需要背光源，因此可以实现自发光。

有机发光二极管起源于20世纪80年代初期的研究工作。

当时的研究人员发现某些有机物质在电场作用下会发光，这为有机发光二极管的发展奠定了基础。

随着有机材料和器件技术的不断进步，OLED 的亮度、效率和稳定性得到了显著提高。

1997年，三星电子推出了世界上第一款商用化的OLED显示器，打开了OLED商业化的大门。

随后，各大厂商纷纷加入到OLED技术的研发和应用中。

OLED在显示技术领域具有广泛的应用前景。

目前，OLED主要应用于手机屏幕、电视机、电子阅读器等消费电子产品中。

相比传统的液晶显示器，OLED具有更高的色域和对比度，能够呈现出更真实、生动的图像。

同时，OLED还具有柔性、轻薄等特点，可以应用于可弯折屏幕、可穿戴设备等领域。

另外，OLED还可以用于照明领域，具有节能、环保的特点。

一些研究者正在探索将OLED应用于医疗、汽车、航空航天等领域。

然而，OLED仍然面临一些挑战和限制。

首先，OLED的寿命较短，发光层易受潮湿和氧气的侵蚀。

其次，OLED的成本较高，目前仍然无法与液晶显示器竞争。

此外，OLED的量子效率仍有提升的空间，需要进一步提高发光效率和能耗。

因此，研究人员正在努力解决这些问题，推动OLED技术的进一步发展。

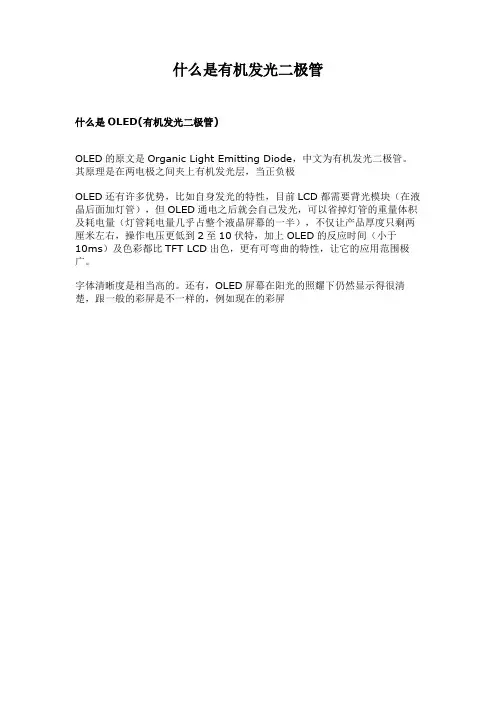

有机发光二极管有机发光二极管(OLED)是近年来开发研制的一种新型LED，其原理是在两电极之间夹上有机发光层，当正负极电子在此有机材料中相遇时就会发光，OLED通电之后就会自己发光。

同无机 LED 相比，OLED除了具有省电、超薄、重量轻、响应速度快、易于安装等特点外，还具有制备工艺简单、发光颜色可在可见光区内任意调节、易于大面积和柔韧弯曲、不存在视角问题等优点。

OLED 被认为是未来重要的平板显示技术之一，目前已经在手机、数码照相机、电视机等方面得到了应用。

随着材料以及制备工艺的发展，白光OLED已经取得了突破性的进展，现在光效已超30lm/W，寿命达到20000h。

白光OLED 为实现新一代平板显示技术和照明光源技术提供了新的途径，但是目前成本仍比较高，并且距离实际应用还有许多关键技术要解决。

OLED 应用于显示器和照明光源要解决的关键技术有所不同，应用于显示器的关键技术包括精密像素制作、高对比度、色彩饱和度等，应用于照明光源的关键技术包括高效率、长寿命、大面积制造技术等。

随着 OLED 技术的不断提高，其在照明领域将进入商业化应用。

OLED 照明具有面发光、亮度大、大面积、散射、超轻、超薄、柔性等优点，与其他传统照明灯具相比，OLED照明表现出节能、环保、高效、低成本等潜在优点，是LED之后的新一代固态照明。

OLED照明还有一些独特的优点，例如，OLED 与荧光灯一样属于扩散型面光源，不需要向LED一样通过额外的导光系统来获得大面积白光电源;由于有机发光材料的多样性，OLED 照明可根据需要设计所需颜色的光。

OLED 照明在办公室、家居、汽车、飞机的内部照明、重点照明、指示牌照明、演出照明等功能性照明方面具有广泛的应用前景。

在经历技术的成熟发展后，OLED 在不久的将来很有可能会取代LED 和其他传统照明光源，成为新一代的光源。

有机发光二极管和无机发光二极管现代科技发展迅猛，使得我们的生活越来越依赖于各种电子设备。

而其中一项技术中不可或缺的元件——发光二极管（LED），也在不断出现新的变化和进化。

其中，有机发光二极管（OLED）和无机发光二极管（LED）被认为是未来发展方向的候选。

那么，二者有何不同，各有何特点？下面本文将针对这一问题展开探讨。

无机发光二极管（LED），是由一种聚合物材料研制而成的发光二极管。

它主要由三个部分组成：正极（可以是金属、半导体等），负极（选用的多为硫化铟铜等化合物），以及在两极之间的半导体材料。

利用正向电压的作用，电子从负极流动到正极，并在电子与材料相互作用的过程中，产生了可见光或紫外线。

相比于传统照明灯具，无机发光二极管有更多的优点。

首先，由于LED本身是纯电子器件，不含汞等有害金属，因此不会对环境造成不良影响，符合节能环保的要求。

其次，LED的亮度远比普通灯泡高，色彩更丰富，对于照明质量和舒适性来说，比传统灯具有着更为突出的优势。

此外，由于LED具有长寿命、低电压、小体积等特点，它被广泛应用于汽车照明、智能手机屏幕、大屏幕显示等领域。

然而，无机发光二极管也存在一些不足。

一方面，LED是由半导体材料组成的，其生产过程需要严格的工艺控制，难度较大，成本也相对较高。

同时，LED 的制造过程中也会产生较高的能源消耗以及排放二氧化碳等问题。

此外，在高温环境下，LED也存在着易老化、颜色移位等问题，这对于生产和应用带来了一定的困扰。

而有机发光二极管（OLED），则是在LED的基础上发展而来。

OLED是一种利用碳基材料制作发光的二极管，在有机半导体层被刺激电流时，由分子发出光。

不同于LED利用半导体材料发光，OLED发光原理基于有机材料的特性，在发光技术、材料研究、生产技术等方面都与LED有很大的差异。

相较于LED，OLED在市场上还处于初步发展阶段，但其优点已经显而易见。

首先，OLED材料来源丰富，价格相对较低，有效降低了制造成本。

OLED器件结构与发光机理解读OLED（Organic Light Emitting Diode）是一种有机发光二极管，利用有机半导体材料在电场作用下产生电致发光的现象。

OLED器件具有以下结构：有机发光层、阳极、阴极和电荷传输层。

OLED器件的结构非常简单，由多层有机材料和金属电极构成。

在这些层的相互作用下，电子和空穴在有机发光层中复合，生成光子而发光。

阳极（正极）是由透明导电材料制成的，通常使用氧化铟锡（ITO）薄膜；阴极（负极）则是由有良好导电性能的金属材料制成，如铝（Al）或钙（Ca）。

电荷传输层（Charge Transport Layer）的作用是传输电子和空穴至发光层。

OLED器件中最重要的是有机发光层，它是由有机半导体材料构成的。

有机半导体分为电子传输材料和空穴传输材料两种。

在有机发光层中，电荷从阳极和阴极注入，分别由电子传输材料和空穴传输材料载流。

当电子和空穴在发光层内相遇时，通过复合过程会释放能量。

这种能量释放过程很特殊，充满了奇妙的物理现象，被称作电致发光。

OLED器件的发光机理可用头肩模型（TADF）来解释。

头肩模型认为，在有机发光层中存在一些分子能级相近的激发态能级与基态能级之间的跃迁。

这种能级跃迁发生时，光子会以电致发光的方式释放出来。

头肩模型解释了头肩效应的产生原因和机制，也为OLED器件的设计和性能改进提供了理论依据。

OLED器件的发光机理还可以通过能带理论来解释。

有机半导体在外加电场的作用下，形成了空穴和电子输运层及其价带和导带。

空穴在阳极处注入，电子在阴极处注入，经发光层的输运而相遇发生复合，导致释放出光子。

不同有机发光材料的能带结构不同，所以对应的电致发光机理也有所不同。

总之，OLED器件的结构与发光机理解读可以简单概括为：通过有机发光层中电子和空穴的注入和复合，释放出光子产生发光现象。

通过头肩模型和能带理论的解释，我们可以了解到电致发光产生的机制，这为OLED器件的设计和性能改进提供了理论基础。

OLED结构原理及发光过程OLED（Organic Light-Emitting Diode）是一种有机发光二极管，其结构原理和发光过程如下：1.OLED的结构原理：OLED由4个主要部分组成：发光层、电子传输层、电子注入层和阳极层。

发光层通常由有机分子构成，其中会包含具有发光性质的有机材料。

电子传输层的作用是将电子从阴极输送到发光层，促使发光材料发光。

电子注入层用于帮助电子在阴极和发光层之间的传输，并提高电子注入效率。

阳极层则用于提供电子供给发光层。

OLED的主要结构包括以下几个关键部分：- 阳极（Anode）：阳极是OLED的一个电极，它主要用于吸收外部电子，并将其引导到OLED的内部。

- 发光层（Emissive layer）：发光层是OLED中最重要的部分，其中包含具有发光性能的有机分子或聚合物材料。

当电子通过电子注入层并进入发光层时，它们会与发光层中的有机材料相互作用，导致发光。

- 电子传输层（Electron transport layer）：电子传输层通过将电子从阴极引导到发光层，促进了电子的传输和注入。

它还有助于避免电子与空气中的杂质发生反应，以保持OLED的稳定性。

- 电子注入层（Electron injection layer）：电子注入层有助于提高电子注入效率，并使电子更容易进入发光层。

它通常由有机材料或无机材料制成。

- 阴极（Cathode）：阴极是OLED的另一个电极，它主要用于注入电子到OLED中，并在电子传输层和电子注入层之间形成电子流。

2.OLED的发光过程：OLED的发光过程是通过电子在发光层中与发光材料相互作用而发生的。

当电子从阴极注入OLED并进入发光层时，它们会与发光层中的有机分子相碰撞。

这些碰撞可以激发发光层中的电子，使电子从低能级跃迁到高能级。

当电子从高能级返回到低能级时，会释放出能量，产生光辐射。

此释放的能量决定了光的颜色。

不同的有机分子可以产生不同颜色的光，因此可以通过调整发光层中有机材料的种类和浓度来达到不同颜色的发光。
