三位半数字万用表

DCV:直流电压档位DCA:直流电流档位ACV:交流电压档位Ω:电阻档位HFE:三极管放大倍数档位OFF：测量完毕后转换开关放置处还有一个档位在电阻档位和三极管放大倍数档位中间是测量二极管正相压降和线路的通断。

COM:公共端，插入黑表笔VΩmA:正极端，在测电阻、电压和小于200mA的直流电流时插入红表笔。

DC10A:在测200mA至10A的直流电流时插入红表笔。

使用方法：A：直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2.将功能开关置于直流电压档DCV量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。

（1如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3当测量高电压时,要格外注意避免触电.）B：直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入VΩmA 插孔，当测量最大值为10A的电流时，红表笔插入DC10A插孔。

2.将功能开关置于直流电流档A-量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.（1如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降. 2如果显示器只显示“1”,表示过量程,功能开关应置于更高量程. 3.最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,10A量程无保险丝保护,测量时不能超过15秒.）C：电阻测量1.将黑表笔插入COM插孔,红表笔插入VΩmA插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.（1如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程。

2当没有连接好时,例如开路情况,仪表显示为“1”）D：二极管测试及蜂鸣器的连接性测试1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将表笔连接到待测二极管,读数为二极管正向压降的近似值.2.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声.=============================2全新DT-830B三位半全数字万用表，具有功能全、精度高、读数清晰准确、使用简单、小巧轻便等特点，可测直流电压、直流电流、交流电压、电阻、二极管、三极管，是电脑爱好者，无线电爱好者、专业维修人员及家庭等必备的常用工具。

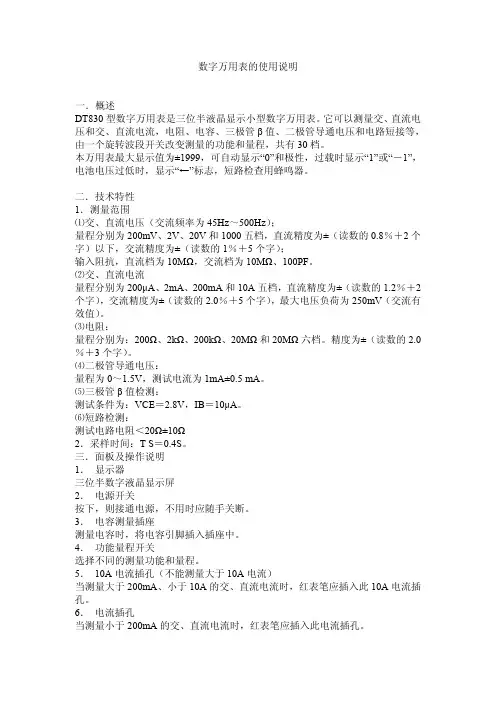

数字万用表的使用说明一．概述DT830型数字万用表是三位半液晶显示小型数字万用表。

它可以测量交、直流电压和交、直流电流，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有30档。

本万用表最大显示值为±1999，可自动显示“0”和极性，过载时显示“1”或“－1”，电池电压过低时，显示“←”标志，短路检查用蜂鸣器。

二．技术特性1．测量范围⑴交、直流电压（交流频率为45Hz～500Hz）；量程分别为200mV、2V、20V和1000五档，直流精度为±（读数的0.8％＋2个字）以下，交流精度为±（读数的1％＋5个字）；输入阻抗，直流档为10MΩ，交流档为10MΩ、100PF。

⑵交、直流电流量程分别为200μA、2mA、200mA和10A五档，直流精度为±（读数的1.2％＋2个字），交流精度为±（读数的2.0％＋5个字），最大电压负荷为250mV（交流有效值）。

⑶电阻：量程分别为：200Ω、2kΩ、200kΩ、20MΩ和20MΩ六档。

精度为±（读数的2.0％＋3个字）。

⑷二极管导通电压：量程为0～1.5V，测试电流为1mA±0.5 mA。

⑸三极管β值检测：测试条件为：VCE＝2.8V，IB＝10μA。

⑹短路检测：测试电路电阻＜20Ω±10Ω2．采样时间：T S＝0.4S。

三．面板及操作说明1．显示器三位半数字液晶显示屏2．电源开关按下，则接通电源，不用时应随手关断。

3．电容测量插座测量电容时，将电容引脚插入插座中。

4．功能量程开关选择不同的测量功能和量程。

5． 10A电流插孔（不能测量大于10A电流）当测量大于200mA、小于10A的交、直流电流时，红表笔应插入此10A电流插孔。

6．电流插孔当测量小于200mA的交、直流电流时，红表笔应插入此电流插孔。

7． V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插入此V/Ω插孔。

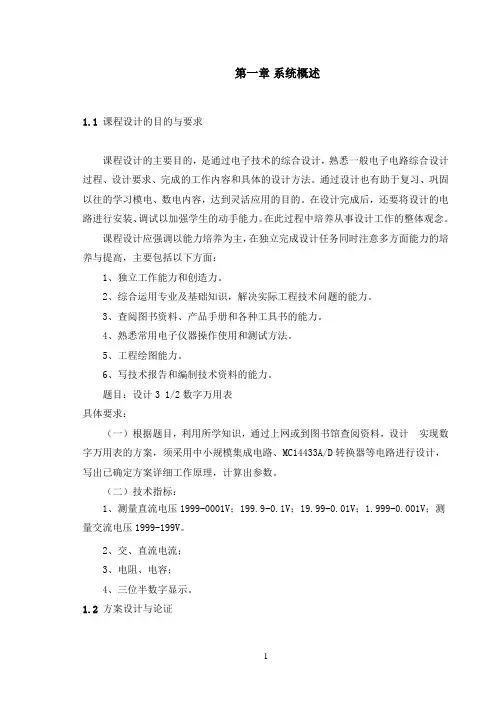

第一章系统概述1.1 课程设计的目的与要求课程设计的主要目的，是通过电子技术的综合设计，熟悉一般电子电路综合设计过程、设计要求、完成的工作内容和具体的设计方法。

通过设计也有助于复习、巩固以往的学习模电、数电内容，达到灵活应用的目的。

在设计完成后，还要将设计的电路进行安装、调试以加强学生的动手能力。

在此过程中培养从事设计工作的整体观念。

课程设计应强调以能力培养为主，在独立完成设计任务同时注意多方面能力的培养与提高，主要包括以下方面：1、独立工作能力和创造力。

2、综合运用专业及基础知识，解决实际工程技术问题的能力。

3、查阅图书资料、产品手册和各种工具书的能力。

4、熟悉常用电子仪器操作使用和测试方法。

5、工程绘图能力。

6、写技术报告和编制技术资料的能力。

题目：设计3 1/2数字万用表具体要求：（一）根据题目，利用所学知识，通过上网或到图书馆查阅资料，设计实现数字万用表的方案，须采用中小规模集成电路、MC14433A/D转换器等电路进行设计，写出已确定方案详细工作原理，计算出参数。

（二）技术指标：1、测量直流电压1999-0001V；199.9-0.1V；19.99-0.01V；1.999-0.001V；测量交流电压1999-199V。

2、交、直流电流；3、电阻、电容；4、三位半数字显示。

1.2 方案设计与论证方案一：根据系统功能实现要求，决定控制系统采用AVR单片机，A/D转换采用其内置的10位AD、四个共阴极LED数码管。

系统除能确保实现要求的功能外，还可以方便地进行数据通讯上传，存储等扩展功能。

图1.1单片机原理图方案二：采用双积分A/D转换器MC14433，七段译码驱动器CD4511，基准电源MC1403。

图1.2MC14433原理框图方案三：由ICL7106构成的3 1/2为数字万用表原理：该系统采用ICL7106、四个共阴极LED数码管，ICL7106内部包括模拟电路（即双积分A/D转换器）、数字电路两大部分。

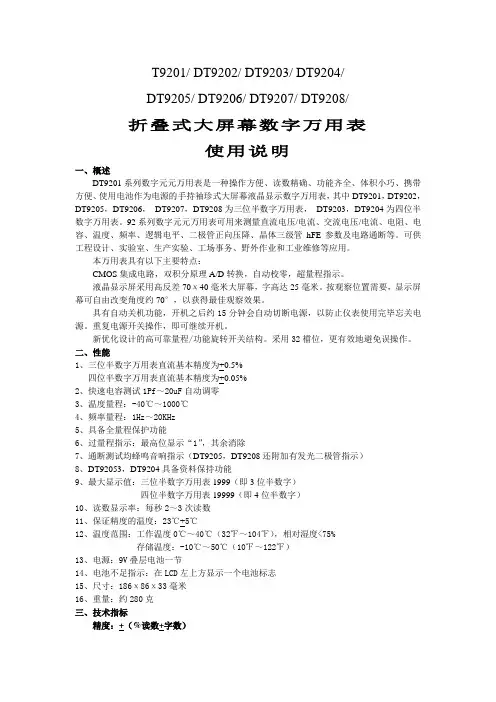

T9201/ DT9202/ DT9203/ DT9204/DT9205/ DT9206/ DT9207/ DT9208/折叠式大屏幕数字万用表使用说明一、概述DT9201系列数字元元万用表是一种操作方便、读数精确、功能齐全、体积小巧、携带方便、使用电池作为电源的手持袖珍式大屏幕液晶显示数字万用表，其中DT9201，DT9202，DT9205，DT9206，DT9207，DT9208为三位半数字万用表，DT9203，DT9204为四位半数字万用表。

92系列数字元元万用表可用来测量直流电压/电流、交流电压/电流、电阻、电容、温度、频率、逻辑电平、二极管正向压降、晶体三级管hFE参数及电路通断等。

可供工程设计、实验室、生产实验、工场事务、野外作业和工业维修等应用。

本万用表具有以下主要特点：CMOS集成电路，双积分原理A/D转换，自动校零，超量程指示。

液晶显示屏采用高反差70χ40毫米大屏幕，字高达25毫米。

按观察位置需要，显示屏幕可自由改变角度约70°，以获得最佳观察效果。

具有自动关机功能，开机之后约15分钟会自动切断电源，以防止仪表使用完毕忘关电源。

重复电源开关操作，即可继续开机。

新优化设计的高可靠量程/功能旋转开关结构。

采用32檔位，更有效地避免误操作。

二、性能1、三位半数字万用表直流基本精度为+0.5%四位半数字万用表直流基本精度为+0.05%2、快速电容测试1Pf～20uF自动调零3、温度量程：-40℃～1000℃4、频率量程：1Hz～20KHz5、具备全量程保护功能6、过量程指示：最高位显示“1”，其余消除7、通断测试均蜂鸣音响指示（DT9205，DT9208还附加有发光二极管指示）8、DT92053，DT9204具备资料保持功能9、最大显示值：三位半数字万用表1999（即3位半数字）四位半数字万用表19999（即4位半数字）10、读数显示率：每秒2～3次读数11、保证精度的温度：23℃+5℃12、温度范围：工作温度0℃～40℃（32℉～104℉），相对湿度<75%存储温度：-10℃～50℃（10℉～122℉）13、电源：9V叠层电池一节14、电池不足指示：在LCD左上方显示一个电池标志15、尺寸：186χ86χ33毫米16、重量：约280克三、技术指标精度：+（%读数+字数）1、直流电压量程 准确度 92019202920392049205920692079208200mV 0.5%+1 0.5%+1 0.05%+3 0.1%+2 0.5%+1 0.5%+1 0.5%+1 0.5%+1 2V 20V 200V1000V 0.8%+2 0.8%+2 0.1%+5 0.2%+5 0.8%+2 0.8%+2 0.8%+2 0.8%+2 输入阻抗:所有量程为10M Ω过载保护:直流或交流峰值1000V 。

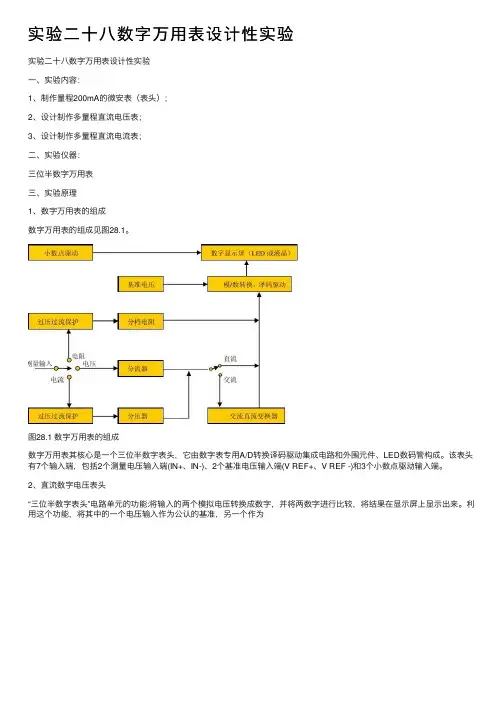

实验⼆⼗⼋数字万⽤表设计性实验实验⼆⼗⼋数字万⽤表设计性实验⼀、实验内容：1、制作量程200mA的微安表（表头）；2、设计制作多量程直流电压表；3、设计制作多量程直流电流表；⼆、实验仪器：三位半数字万⽤表三、实验原理1、数字万⽤表的组成数字万⽤表的组成见图28.1。

图28.1 数字万⽤表的组成数字万⽤表其核⼼是⼀个三位半数字表头，它由数字表专⽤A/D转换译码驱动集成电路和外围元件、LED数码管构成。

该表头有7个输⼊端，包括2个测量电压输⼊端(IN+、IN-)、2个基准电压输⼊端(V REF+、V REF -)和3个⼩数点驱动输⼊端。

2、直流数字电压表头“三位半数字表头”电路单元的功能:将输⼊的两个模拟电压转换成数字，并将两数字进⾏⽐较，将结果在显⽰屏上显⽰出来。

利⽤这个功能，将其中的⼀个电压输⼊作为公认的基准，另⼀个作为待测量电压，这样就和所有量具或仪器的测量原理⼀样，能够对电压进⾏测量了。

见图28.2。

图28.2 200mV(199.9mV)直流数字电压表头及校准电路3、多量程直流数字电压表在数字电压表头前⾯加⼀级分压电路(分压器)，可以扩展直流电压测量的量程。

如图28.3所⽰，U 0为电压表头的量程(如200mV)，r 为其内阻(如10M Ω)，r 1、r 2为分压电阻，U i0为扩展后的量程。

图28.3 分压电路原理图28.4多量程分压器原理电路多量程分压器原理电路见图28.4。

图28.5 实⽤分压器电路采⽤图28.4的分压电路虽然可以扩展电压表的量程，但在⼩量程档明显降低了电压表的输⼊阻抗，这在实际使⽤中是所不希望的。

所以，实际数字万⽤表的直流电压档电路为图5所⽰，它能在不降低输⼊阻抗的情况下，达到同样的分压效果。

数字电压表 0～U 00～U i0 r 1r 2 r IN+IN-U 动U4、多量程直流数字电流表测量电流的原理是：根据欧姆定律，⽤合适的取样电阻把待测电流转换为相应的电压，再进⾏测量。

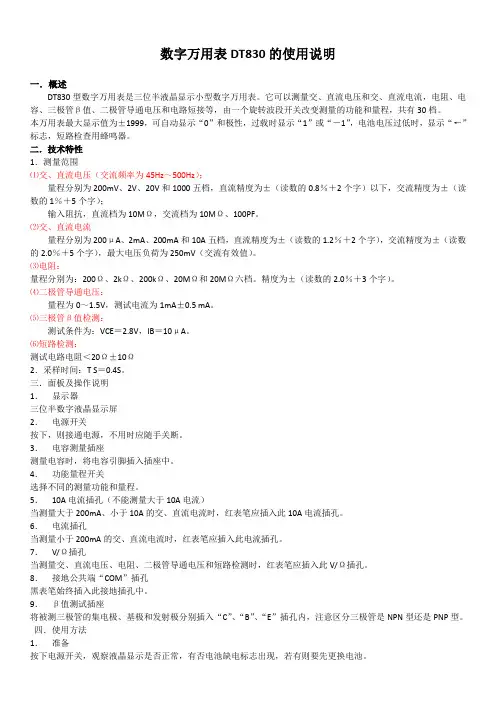

数字万用表DT830的使用说明一．概述DT830型数字万用表是三位半液晶显示小型数字万用表。

它可以测量交、直流电压和交、直流电流，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有30档。

本万用表最大显示值为±1999，可自动显示“0”和极性，过载时显示“1”或“－1”，电池电压过低时，显示“←”标志，短路检查用蜂鸣器。

二．技术特性1．测量范围⑴交、直流电压（交流频率为45Hz～500Hz）；量程分别为200mV、2V、20V和1000五档，直流精度为±（读数的0.8％＋2个字）以下，交流精度为±（读数的1％＋5个字）；输入阻抗，直流档为10MΩ，交流档为10MΩ、100PF。

⑵交、直流电流量程分别为200μA、2mA、200mA和10A五档，直流精度为±（读数的1.2％＋2个字），交流精度为±（读数的2.0％＋5个字），最大电压负荷为250mV（交流有效值）。

⑶电阻：量程分别为：200Ω、2kΩ、200kΩ、20MΩ和20MΩ六档。

精度为±（读数的2.0％＋3个字）。

⑷二极管导通电压：量程为0～1.5V，测试电流为1mA±0.5 mA。

⑸三极管β值检测：测试条件为：VCE＝2.8V，IB＝10μA。

⑹短路检测：测试电路电阻＜20Ω±10Ω2．采样时间：T S＝0.4S。

三．面板及操作说明1．显示器三位半数字液晶显示屏2．电源开关按下，则接通电源，不用时应随手关断。

3．电容测量插座测量电容时，将电容引脚插入插座中。

4．功能量程开关选择不同的测量功能和量程。

5．10A电流插孔（不能测量大于10A电流）当测量大于200mA、小于10A的交、直流电流时，红表笔应插入此10A电流插孔。

6．电流插孔当测量小于200mA的交、直流电流时，红表笔应插入此电流插孔。

7．V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插入此V/Ω插孔。

三位半数字万用表的设计思路一、引言三位半数字万用表是一种常用的电子测量仪器，广泛应用于电子、电工、通信等领域。

其设计思路主要包括硬件设计和软件设计两个方面。

本文将从这两个方面分别进行阐述。

二、硬件设计思路1. 选择合适的芯片：三位半数字万用表的核心是ADC（模数转换器）芯片，需要选择性能稳定、精度高的芯片。

同时，还需要选择合适的运算放大器、参考电压源等辅助芯片。

2. 输入电路设计：为了保证测量的准确性和可靠性，需要设计合适的输入电路。

常见的输入电路包括电压放大电路、电流放大电路、电阻测量电路等。

3. 选择合适的显示器件：三位半数字万用表的显示部分通常采用LCD液晶显示屏，其优点是功耗低、可视角度大。

此外，还需要选择合适的按键、旋钮等输入设备，以方便用户操作。

4. 电源设计：为了保证测量仪器的长时间稳定工作，需要设计合适的电源电路。

常见的电源电路包括直流稳压电源、电池供电等。

三、软件设计思路1. 测量模式选择：三位半数字万用表通常具备多种测量模式，如电压测量、电流测量、电阻测量等。

在软件设计中，需要实现测量模式的选择和切换功能。

2. 采样和转换：软件需要实现对输入信号的采样和模数转换。

通常采用的方法是采样并存储一定数量的采样点，然后进行模数转换。

3. 数据处理和显示：软件还需要对采样得到的数据进行处理，如进行平均值计算、单位换算等。

最后，将处理后的数据显示在液晶屏上。

4. 软件校准：为了保证测量仪器的准确性，软件中通常还会加入校准功能。

校准过程可以通过与标准信号比较，得到修正系数，以提高测量的准确性。

四、其他设计要点1. 外壳设计：三位半数字万用表的外壳通常采用防护性能好的塑料材料，以保护内部电路免受外界干扰和损坏。

2. 人机交互设计：为了方便用户的使用，万用表还需要设计合理的人机交互界面。

例如，可以在液晶屏上显示测量结果和单位，并通过按键或旋钮实现功能选择和数值调节。

3. 安全保护设计：电子测量仪器对用户的安全至关重要，设计时需要考虑到各种可能的危险情况，并采取相应的保护措施，如过载保护、绝缘保护等。

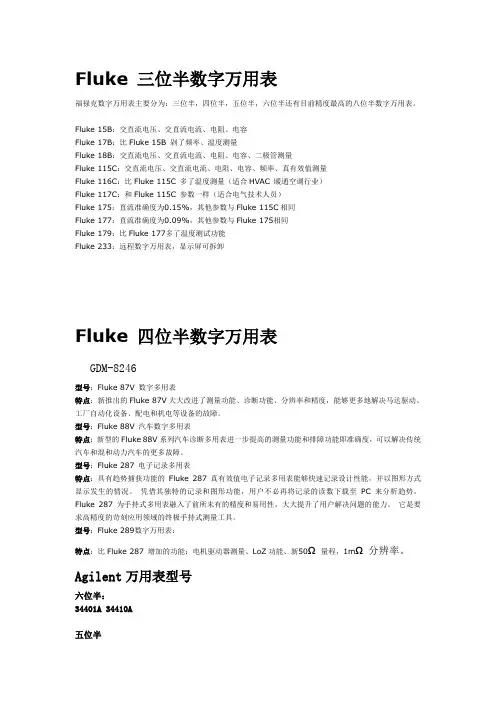

Fluke 三位半数字万用表福禄克数字万用表主要分为：三位半，四位半，五位半，六位半还有目前精度最高的八位半数字万用表。

Fluke 15B：交直流电压、交直流电流、电阻、电容Fluke 17B：比Fluke 15B 剁了频率、温度测量Fluke 18B：交直流电压、交直流电流、电阻、电容、二极管测量Fluke 115C：交直流电压、交直流电流、电阻、电容、频率、真有效值测量Fluke 116C：比Fluke 115C 多了温度测量（适合HVAC 暖通空调行业）Fluke 117C：和Fluke 115C 参数一样（适合电气技术人员）Fluke 175：直流准确度为0.15%，其他参数与Fluke 115C相同Fluke 177：直流准确度为0.09%，其他参数与Fluke 175相同Fluke 179：比Fluke 177多了温度测试功能Fluke 233：远程数字万用表，显示屏可拆卸Fluke 四位半数字万用表GDM-8246型号：Fluke 87V 数字多用表特点：新推出的Fluke 87V大大改进了测量功能、诊断功能、分辨率和精度，能够更多地解决马达驱动、工厂自动化设备、配电和机电等设备的故障。

型号：Fluke 88V 汽车数字多用表特点：新型的Fluke 88V系列汽车诊断多用表进一步提高的测量功能和排障功能即准确度，可以解决传统汽车和混和动力汽车的更多故障。

型号：Fluke 287 电子记录多用表特点：具有趋势捕获功能的Fluke 287 真有效值电子记录多用表能够快速记录设计性能，并以图形方式显示发生的情况。

凭借其独特的记录和图形功能，用户不必再将记录的读数下载至PC 来分析趋势。

Fluke 287 为手持式多用表融入了前所未有的精度和易用性，大大提升了用户解决问题的能力。

它是要求高精度的苛刻应用领域的终极手持式测量工具。

型号：Fluke 289数字万用表：特点：比Fluke 287 增加的功能：电机驱动器测量、LoZ功能、新50Ω量程，1mΩ分辨率。

数字万⽤表的四位半，三位半都是什么意思？
数字万⽤表或⼀些数字仪表的位数规定：
1、能显⽰0⾄9所有数字的位是整数值。

2、分数位的数值以最⼤显⽰值中最⾼位的数字为分⼦，以满量程时最⾼位的数字为分母。

如某数字万⽤表最⼤显⽰值为19999，满量程计数值为20000，这表明该表有4个整数位，⽽分数值的分⼦为1，分母为2，故称4⼜1/2位，其最⾼位只能显⽰0或1。

3⼜1/2位的最⾼位只能显⽰0或1，最⼤显⽰值为1999；3⼜2/3位的最⾼位可显⽰0⾄2，最⼤显⽰值为2999；3⼜3/4位的最⾼位可显⽰0⾄3，最⼤显⽰值为3999。

同理，5⼜1/2位、6⼜1/2位等均是如此道理。

使⽤时最好既不要⽋量程，也不要过量程。

尽可能减⼩测量误差。

参见图⽚“安捷伦6　1/2位万⽤表”
图中从左到右：“-”为符号位，“0”为“1/2”位，只能显⽰0或1；
“9及56789”为6位。

DT830B数字万用表实习指导书DT830B型便携式3位半数字万用表是常用个人数字仪表。

一、产品简介主要特点：·技术成熟主电路采用典型数字表集成电路ICL7106,久经考验、性能稳定可靠。

·性价比高由于技术成熟、应用广泛而产生的规模效益使价格低到需者皆可拥有。

具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。

常用电气测量轻松自如。

·结构合理安装简单单板结构，集成电路ICL7106采用COB封装。

只要有一般电子装配技术即可成功组装。

工作原理：DT830B电路原理图如图1，集成电路ICL7106技术资料参见附录，有关3位半数字万用表工作原理，参见童诗白教授《模拟电子技术基础》（第二版），高等教育出版社，p716～p737。

图1 DT830B原理图二、安装工艺 DT830B由机壳塑料件（包括上下盖、旋纽）、印制板部件（包括插口）、液晶屏及表笔等组成，组装成功关键是装配印制板部件，整机安装流程见图2。

1．印制板安装见图4，双面板的A 面是焊接面，中间环形印制导线是功能、量程转换开关电路，需小心保护，不得划伤或污染。

注意：安装前必须对照元件清单，仔细清理、测试元器件。

安装步骤（1） 将“DT830B 元件清单”上所有元件按顺序插焊到印制电路板相应位置上。

（可参照图7）。

安装电阻、电容、二极管时，如果安装孔距>8mm （例如R10等，丝印图画上电阻符号的），采用卧式安装；如果孔距<5mm 、应立式安装（例如板上丝印图画“○”的其它电阻）；电容采用立式安装。

PCB 板元件面上丝印图相应符号可参见图3。

接 图3 安装符号示例（局部）（2）安装电位器、三极管插座。

注意安装方向：三极管插座装在A 面而且应使定位凸点与外壳对准、在B 面焊接。

[参见图5和图7][元件清单以外的其它焊盘不焊]图4 DT830的PCB（3）安装保险座、R0、弹簧。

焊接点大，注意预焊和焊接时间（图6图7）。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家9205和890c的万用表哪款比较好？它们应该这样对比好与不好要从两个方面做对比，一方面是两者的参数对比，另外一个方面就是哪一个是合适的。

由于万用表型号的命名方式都为自定义，在这里就认为这两个型号为同一品牌的万用表来做对比。

VC9205和VC890C+两个型号都是手动量程的三位半数字万用表，其中9205属于经济款万用表，890C+属于经典款万用表，首先从价格上比较，9205的价格要比890C+的价格低一些。

9205具有电阻测量、电容测量、直流电流测量、交流电流测量、交流电压测量、直流电压测量、三极管测量以及二极管通断测量档位，并且具有自动关机功能。

890C+包含了9205的所有档位功能以外，增加了温度检测功能档位，并且在功能上增加了通断灯光指示、数据保持、显示背光功能。

除了档位上增加的温度检测功能外，其他的都属于辅助功能，这一点可以根据需要选择。

所以，这两个型号的万用表，从测量功能档位上看，基本上是差不多的，接线来对比一下每个档位的测量精度，这也是万用表中比较重要的一个参数。

上图是两个型号万用表各档位测量范围以及测量精度，通过对比可以看出，两者的交直流电压测量范围上限相同，交直流电流测量范围890C+可以到20A，而9205到10A，电阻档位9205最大可测量200MΩ，890C+最大测量20MΩ，电容档位9205最大测量200uF，890C+最大测量20000uF。

从各个档位的测量范围来看，9205除了电阻档的测量上限比890C+大一些外，其他各档位的测量范围都不如890C+。

从测量精度来看，890C+的所有档位精度都是优于9205的。

从整体参数来看，890C+是优于9205的，不过价格方面，890C+是要高于9205的，不过这两者差价并不明显。

考虑精度要求的话可以选择890C+，考虑一般应用及价格的话可以考虑9205。

万⽤表⼏位半理解 万⽤表经常会提到⼏位半，如三位半、四位半、六位半，对于位和半位的理解如下：1. 位----------能完整显⽰0~9数字的位数，有多少位就是⼏位。

2. 半位-------不能完整显⽰0~9位的位数，就称为半位，半位只有⼀位，且是最⾼位。

例⼦：1. 三位半(3 1/2):1.1 最⼤数值显⽰：19991.2 半位(最⾼位，不能完整显⽰0~9这10个数)：11.3 位(能完整显⽰0~9这10个数)：9991.4 这⾥的半位只能显⽰0~1，位有三位(999)，所以称为3 1/22. 四位半(4 4/5):2.1 最⼤数值显⽰：499992.2 半位(最⾼位，不能完整显⽰0~9这10个数)：42.3 位(能完整显⽰0~9这10个数)：99992.4 这⾥的半位只能显⽰0~4，位有四位(9999)，所以称为4 4/53. 六位半(6 5/6):3.1 最⼤数值显⽰：59999993.2 半位(最⾼位，不能完整显⽰0~9这10个数)：53.3 位(能完整显⽰0~9这10个数)：9999993.4 这⾥的半位只能显⽰0~5，位有六位(999999)，所以称为6 5/6总结：1. 半位只要不能完整显⽰0~9中任何⼀个数就是半位，半位的表⽰，不管是1/2、3/4、4/5....只要是分数显⽰，都称之为半位。

2. 半位1/2、3/4、4/5....，分⼦是最⾼位能显⽰最⼤的数字；分母为满量程下的数字，最⾼位是没法显⽰出的数字。

3. 位，任何⼀个位都可以显⽰0~9这⼗个数字中的任何⼀个。

4. 可以粗略理解为⼀个2V电压，3 1/2的万⽤表去量的话，只能读到1.999V，即最⾼位只能显⽰0、1，永远不可能出现2~9这⼋个数字中的任何⼀个。
