关注核电：世界核电站分布图、运行机组数量图

AHA12GAGGAGAGGAFFFFAFAF地理事物空间分布特征描述一、点状地理事物（1）点的数量、疏密:①均匀一致；②分布不均：何处密集（多）何处稀疏（少）。

（空间基本特征）（2）点的位置：在线形事物（沿河流、河谷、海岸线、边境线、交通线）上分布；在面状事物（地形区、行政区等）上分布。

（成因影响）（3）点的大小:代表的含义(如规模、等级)(4）点的动态变化1.目前全球共有30余个国家拥有核电站，总数为400余座，拥有核电站最多的国家是美国。

读图概括世界核电站分布特点世界运行核电站分布图2.右图中甲区域的城镇分布有明显特征。

请归纳出三点。

3.右图示意2007年中国大陆制造业企业500强总部的空间分布。

简述中国大陆制造业企业500强总部空间分布的特点。

4.读图分析该流域城镇的地理分布特点和成因。

二、线状地理事物（1）描述一条线的分布情况从走向、延伸方向去考虑。

读图时注意观察曲线“拐点”的位置，以便分段描述。

（2）描述多条线状地理事物的分布。

①总体变化趋势：由某方向往某方向逐渐变大（变小）；②数值分布：最大值和最小值的范围，极值（最大值、最小值）；③疏密状况：疏密分布位置。

1.描述图中10℃等温线的走向，并说明其原因。

2.指出河套平原的年降水量分布特征，并分析原因。

3.右图为1969年～2008年山西省长治市寒潮发生总次数等值线图。

指出该区域寒潮发生总次数的空间分布特征，并说明该特征形成的主要影响因素。

4.左图为某地等温线分布图。

简述130度经线以东地区气温空间分布的显著特点。

AHA12GAGGAGAGGAFFFFAFAF三、面状地理事物（1）分布范围、方位（2）延伸方向（3）形状（条带、团块状等）（4）面积大小与变化1.描述右图图示地区主要地形区的分布状况。

2.中国共产党成立以来，经过不懈探索与奋斗，取得了辉煌成就。

据右图描述1934年至1936年革命根据地分布范围变化的特点。

3.城市绿化建设是一项重要的民生工程。

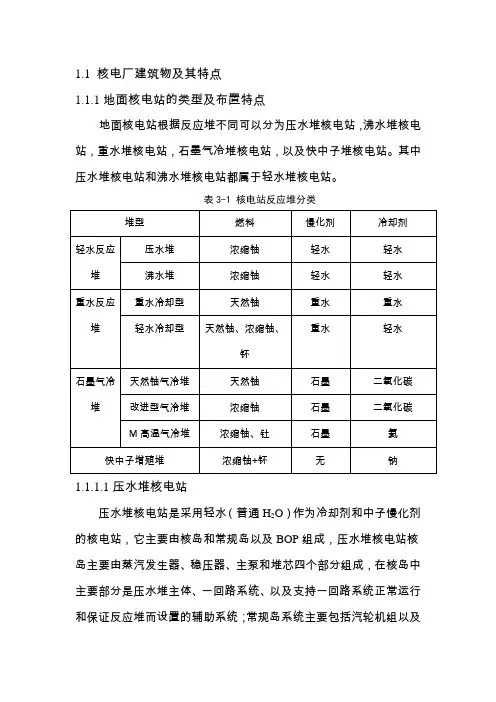

1.1 核电厂建筑物及其特点1.1.1地面核电站的类型及布臵特点地面核电站根据反应堆不同可以分为压水堆核电站，沸水堆核电站，重水堆核电站，石墨气冷堆核电站，以及快中子堆核电站。

其中压水堆核电站和沸水堆核电站都属于轻水堆核电站。

表3-1 核电站反应堆分类1.1.1.1压水堆核电站压水堆核电站是采用轻水（普通H2O）作为冷却剂和中子慢化剂的核电站，它主要由核岛和常规岛以及BOP组成，压水堆核电站核岛主要由蒸汽发生器、稳压器、主泵和堆芯四个部分组成，在核岛中主要部分是压水堆主体、一回路系统、以及支持一回路系统正常运行和保证反应堆而设臵的辅助系统；常规岛系统主要包括汽轮机组以及二回路系统，其形式与常规火电厂类似。

BOP则是生活、办公等配套设施。

目前我国运营的大亚湾核电站、秦山核电站一期等和正在兴建的如宁德核电站、三门核电站中都是压水堆核电站，占建成和正在兴建核电站总比例的90%左右。

压水堆核电厂一般分成三个区域：核岛、常规岛和BOP。

在涉核安全方面，所有与核安全有关的厂房均放臵在核岛内，核岛一般包括反应堆厂房、电气厂房、燃料厂房、核辅助厂房和应急柴油发电机厂房等。

常规岛主要放臵汽轮发电机厂房以及与它相关的厂房。

BOP 是配套厂房，如泵房、仓库、办公楼和生活用房等。

图3-1压水堆核电站一般布置图1.1.1.2沸水堆核电站沸水堆核电站同样也是由核岛，常规岛以及BOP组成，在运行过程中反应炉堆芯进行的核分裂产生热能，使已冷却的水沸腾，变成高压蒸汽，从而驱动涡轮机，离开涡轮机的蒸汽经过冷凝器凝结成液态水后，回流至反应炉堆芯，形成一个循环。

图3-2沸水堆核电站一般布置图图3-3沸水堆核电站详细布置图沸水堆电站中堆芯里冷却水保持在75个大气压，因此水在285℃左右会出现沸腾，而压水堆堆芯中维持大约158个大气压的高强压，不会出现大量的沸腾。

相比之下，沸水堆构造简单，且大大降低了反应堆的工作压力和堆芯温度，但由于沸水堆的循环系统直接连接了堆芯和涡轮机，因此可能造成涡轮机收到放射性污染。

背景资料：全球核电站之最及其分布新华网北京３月１６日电日本大地震引发的核电站事故引起全球对核电安全的担忧。

事实上，自１９５４年苏联第一座核反应堆开始运行以来，全球在运行的核反应堆有４００多座，累计安全运行了约１３０００堆年。

其间重大核安全事故共发生三次：１９７９年美国三里岛核电站事故、１９８６年苏联切尔诺贝利核电站事故和这次福岛核电站事故。

世界核电发展之最世界上第一个核电站：１９５４年苏联在莫斯科西南奥布宁斯克建成，装机容量为５０００千瓦。

世界最大的核电站：位于日本西北部新潟县的柏崎刈羽核电站。

世界核电生产能力最强的国家：美国，拥有１０４座核电站。

核电发电量占全国总电力比例最高的国家：法国。

法国核电发电量占全国总电力的比例接近８０％。

全球核电分布根据国际原子能机构２０１１年１月公布的最新数据，目前全球正在运行的核电机组共４４２个，核电发电量约占全球发电总量的１６％；正在建设的核电机组６５个。

拥有核电机组最多的国家依次为：美国１０４个、法国５８个、日本５４个（世界核工业联合会公布的数字为５５）、俄罗斯３２个、韩国２１个、印度２０个、英国１９个、加拿大１８个、德国１７个、乌克兰１５个、中国１３个。

国际原子能机构预计，到２０３０年，全球运行核电站将可能在目前的基础上增加约３００座。

世界核能协会预计，“到２０１５年，全世界可能平均每５天就会开工一个装机容量约１０００兆瓦的核电站”。

日本核电概况日本的核能发电是从上世纪六十年代开始的。

根据国际原子能机构公布的最新统计数据，自１９６３年１０月２６日首次在茨城县东海村建成试验核电站以来，日本已拥有５４座核电机组。

目前，日本的核发电能力在国际上排在美国和法国之后，为世界第三。

柏崎刈羽核电站为世界最大核电站，位于日本西北部新潟县。

在２００７年７月发生的地震中，这座核电站因发生核泄漏，曾一度被关闭数月。

福岛第一核电站，为东京电力公司的第一座核能发电站，位于日本福岛县双叶郡大熊町及双叶町，共有六个机组运转，总发电能力为４.７兆千瓦，是全世界２５个发电量最大的发电厂之一。

2023年世界核电产业发展回顾核电是最清洁、最安全、最高效、占地面积最小的能源形式之一，在应对全球气候变化、促进能源绿色转型和保障能源安全方面具有无可比拟的优势和不可或缺的作用。

自上世纪50年代全球第一座核电站投运以来，核能和平利用一直在推动全球经济社会发展方面扮演着重要角色。

在大力推动清洁能源发展的环境下，核电将会发挥更广泛的作用。

本文对2023年世界和重点国家核电产业发展进行了回顾，为核能行业和能源电力行业研究全球和我国核电产业发展提供参考。

01全球核电发展整体情况截至2023年底，全球在32个国家和地区共运行413台核电机组，总装机容量37151万千瓦。

相比2022年，2023年全球具有在运核电机组国家数量减少1个，为关闭国内全部核电机组的德国。

预计2023年全球核能发电量将达到2.6万亿千瓦时，在全球电力结构中的占比预计约为9.5%。

自1954年全球首台核电机组奥布宁斯克并网以来，全球核电机组总共积累了19725堆·年的运行经验。

2023年，国际原子能机构将暂时停堆运行的核电机组作了单独统计，全球有25台核电机组暂时停堆运行，总装机容量2122.8万千瓦，全部分布在日本和印度两个国家。

其中，日本有21台核电机组暂停运行，总装机容量2058.8万千瓦，印度有4台核电机组，总装机容量64万千瓦。

截至2023年底，全球18个国家在建57台核电机组，总装机容量约5986.7万千瓦。

2023年，全球有5台核电机组实现首次并网。

这5台核电机组分布在5个国家，按照首次并网先后时间排序，分别是我国防城港3号机组、斯洛伐克莫霍夫采3号机组、美国沃格特勒3号机组、白俄罗斯奥斯特罗韦茨2号机组、韩国新韩蔚2号机组，总装机容量500.7万千瓦。

除莫霍夫采3号机组采用第二代核电技术外，其他4台核电机组均采用了不同机型的第三代核电技术，分别是华龙一号、AP1000、VVER-1200和APR-1400。

除了莫霍夫采3号机组和新韩蔚2号机组还在为正式商运进行调试外，其他3台核电机组均已正式投入商业运行。

核电站一般知识简介一、反应堆简介核反应堆是一种能以可控的方式实现自续链式核反应的装置。

根据原子核产生能量的方式，可分为裂变反应堆和聚变反应堆两种。

当今世界上已建成和广泛使用的反应堆都是裂变反应堆。

聚变反应堆目前还处于研究设计阶段。

裂变反应堆是通过把一个重核裂变为两个中等质量核而释放能量的。

它是由核燃料/冷却剂/慢化剂/结构材料和吸收剂等材料组成的一个复杂系统。

按用途不同，裂变反应堆可分为生产堆/实验堆和动力堆。

按冷却剂或慢化剂的种类不同可分为轻水堆/重水堆/气冷堆和液态金属冷却快中子堆。

按引起裂变反应的中子能量不同，又可分为热中子反应堆和快中子反应堆。

二、核电站的组成1.压水堆核电站由核岛、常规岛、BOP（配套设施）组成。

2.核电站厂房布置：反应堆安全壳厂房核辅助厂房过渡厂房核燃料贮存厂房应急柴油机厂房电气厂房汽轮机厂房配套设施核电站厂房图1 核电站原理流程图核电厂中的能量转换与转递三、核岛主要系统组成1.核岛主要系统组成核岛主要系统由反应堆冷却剂系统、专设安全设施、核辅助系统、三废处理系统、核岛通风空调系统及核燃料装卸贮存和工艺运输系统等六大类系统组成。

a) 反应堆冷却剂系统指三条环路及其核岛主设备压力容器、主泵、蒸发器、稳压器和主管道等组成。

b) 专设安全设施由四个系统组成：它们是安全注入系统、辅助给水系统、安全壳喷淋系统和安全壳隔离系统。

c) 核辅助系统——化学和容积控制系统——硼和水的补给系统——一回路辅助系统——余热排出系统——核取样系统核辅助系统——堆和乏燃料水池冷却与处理系统——设备冷却水系统——辅助冷却水系统——核岛应急生水系统——蒸发器排污系统——核岛冷冻水系统——电气厂房冷却水系统d) 三废处理系统——废气处理系统——废液处理系统——废物处理系统三废处理系统——硼回收系统——核岛疏水排气系统——放射性废液排放系统——常规岛废液排放系统e) 核岛通风空调系统组成—控制棒驱动机构风冷系统—安全壳内连续通风系统—安全壳内空气净化系统—反应堆堆坑通风系统—安全壳换气通风系统—主控制室空调系统—安全壳外贯穿件房间通风系统—上充泵房应急通风系统—辅助给水泵房通风—冷水系统设备间通风系统通风空调系统—核燃料厂房通风系统—核辅助厂房通风系统—电气厂房通风系统—电气厂房排烟系统—电缆层通风系统—安注和喷淋泵电机房通风系统—安全壳内大气监测系统—废物辅助厂房通风系统—主要厂用水泵站通风系统f) 核燃料装卸贮存和工艺运输系统是一个独立的操作系统，只有在核燃料换料和接收新燃料时系统才运作。
