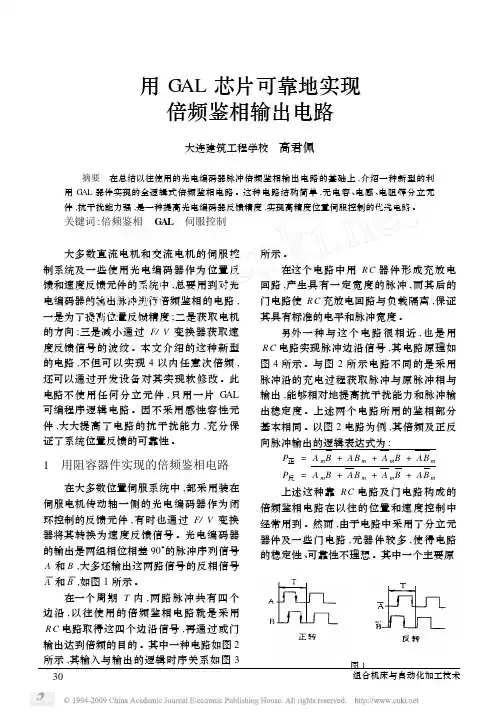

用GAL芯片可靠地实现倍频鉴相输出电路大连建筑工程学校　高君佩 摘要　在总结以往使用的光电编码器脉冲倍频鉴相输出电路的基础上,介绍一种新型的利用G AL器件实现的全逻辑式倍频鉴相电路。

这种电路结构简单,无电容、电感、电阻等分立元件,抗干扰能力强,是一种提高光电编码器反馈精度,实现高精度位置伺服控制的优选电路。

关键词:倍频鉴相　G AL　伺服控制 大多数直流电机和交流电机的伺服控制系统及一些使用光电编码器作为位置反馈和速度反馈元件的系统中,总要用到对光电编码器的输出脉冲进行倍频鉴相的电路,一是为了提高位置反馈精度;二是获取电机的方向;三是减小通过F/V变换器获取速度反馈信号的波纹。

本文介绍的这种新型的电路,不但可以实现4以内任意次倍频,还可以通过开发设备对其实现软修改。

此电路不使用任何分立元件,只用一片G AL 可编程序逻辑电路。

因不采用感性容性元件,大大提高了电路的抗干扰能力,充分保证了系统位置反馈的可靠性。

1　用阻容器件实现的倍频鉴相电路在大多数位置伺服系统中,都采用装在伺服电机传动轴一侧的光电编码器作为闭环控制的反馈元件,有时也通过F/V变换器将其转换为速度反馈信号。

光电编码器的输出是两组相位相差90°的脉冲序列信号A和B,大多还输出这两路信号的反相信号 A和 B,如图1所示。

在一个周期T内,两路脉冲共有四个边沿,以往使用的倍频鉴相电路就是采用R C电路取得这四个边沿信号,再通过或门输出达到倍频的目的。

其中一种电路如图2所示,其输入与输出的逻辑时序关系如图3所示。

在这个电路中用R C器件形成充放电回路,产生具有一定宽度的脉冲,而其后的门电路使R C充放电回路与负载隔离,保证其具有标准的电平和脉冲宽度。

另外一种与这个电路很相近,也是用R C电路实现脉冲边沿信号,其电路原理如图4所示。

与图2所示电路不同的是采用脉冲沿的充电过程获取脉冲与原脉冲相与输出,能够相对地提高抗干扰能力和脉冲输出稳定度。

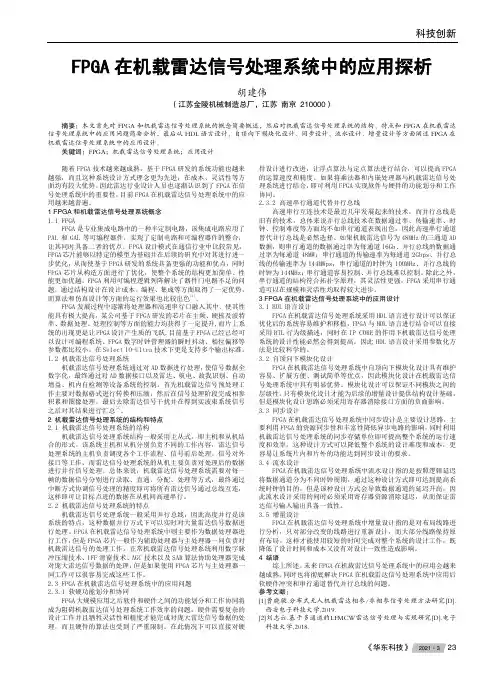

科技创新23FPGA 在机载雷达信号处理系统中的应用探析胡建伟（江苏金陵机械制造总厂，江苏 南京 210000）摘要：本文首先对FPGA 和机载雷达信号处理系统的概念简要概述，然后对机载雷达信号处理系统的结构、特点和FPGA 在机载雷达信号处理系统中的应用问题简要分析，最后从HDL 语言设计、自顶向下模块化设计、同步设计、流水设计、增量设计等方面阐述FPGA 在机载雷达信号处理系统中的应用设计。

关键词：FPGA；机载雷达信号处理系统；应用设计随着FPGA 技术越来越成熟，基于FPGA 研发的系统功能也越来越强，而且这种系统设计方式理念更为先进，在成本、灵活性等方面均有较大优势。

因此雷达行业设计人员也逐渐认识到了FPGA 在信号处理系统中的重要性，目前FPGA 在机载雷达信号处理系统中的应用越来越普遍。

1 FPGA 和机载雷达信号处理系统概念 1.1 FPGA FPGA 是专业集成电路中的一种半定制电路，该集成电路应用了PAL 和GAL 等可编程器件，实现了定制电路和可编程器件的整合，让其同时具备二者的优点。

FPGA 设计模式在通信行业中比较常见，FPGA 芯片能够以特定的模型为基础并在后续的研究中对其进行进一步优化，从而使基于FPGA 研发的系统具备更强的功能和优点，同时FPGA 芯片从构造方面进行了优化，使整个系统的结构更加简单、性能更加优越。

FPGA 利用可编程逻辑列阵解决了器件门电路不足的问题，通过结构设计在设计成本、编程、集成等方面取得了一定优势，而算法和仿真设计等方面的运行效果也比较出色[1]。

FPGA 发展过程中逐渐将处理器和高速串行口融入其中，使其性能具有极大提高，某公司基于FPGA 研发的芯片在主频、硬核及波特率、数据处理、处理控制等方面的能力均获得了一定提升,而片上系统的出现更是让FPGA 设计产生质的飞跃,目前基于FPGA 已经已经可以设计可编程系统。

FPGA 数字时钟管理器的瞬时抖动、相位偏移等参数都比较小，在Select 1O-U1tra 技术下更是支持多个输出标准。

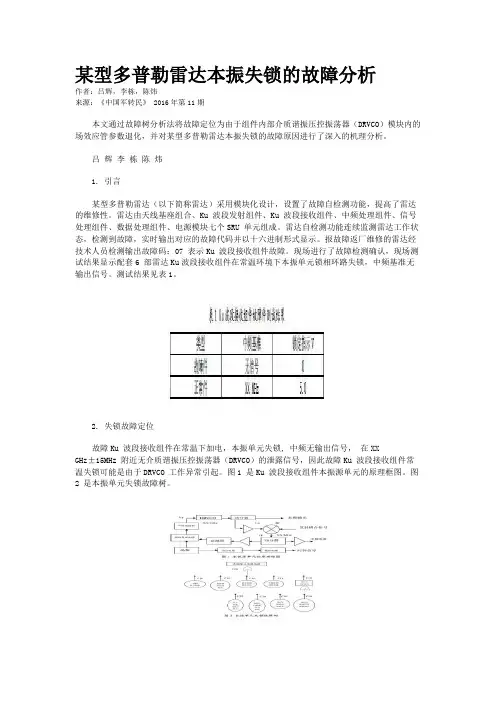

某型多普勒雷达本振失锁的故障分析作者：吕辉，李栋，陈炜来源：《中国军转民》 2016年第11期本文通过故障树分析法将故障定位为由于组件内部介质谐振压控振荡器（DRVCO）模块内的场效应管参数退化，并对某型多普勒雷达本振失锁的故障原因进行了深入的机理分析。

吕辉李栋陈炜1. 引言某型多普勒雷达（以下简称雷达）采用模块化设计，设置了故障自检测功能，提高了雷达的维修性。

雷达由天线基座组合、Ku 波段发射组件、Ku 波段接收组件、中频处理组件、信号处理组件、数据处理组件、电源模块七个SRU 单元组成。

雷达自检测功能连续监测雷达工作状态，检测到故障，实时输出对应的故障代码并以十六进制形式显示。

报故障返厂维修的雷达经技术人员检测输出故障码：07 表示Ku 波段接收组件故障。

现场进行了故障检测确认，现场测试结果显示配套6 部雷达Ku波段接收组件在常温环境下本振单元锁相环路失锁，中频基准无输出信号。

测试结果见表1。

2. 失锁故障定位故障Ku 波段接收组件在常温下加电，本振单元失锁, 中频无输出信号，在XXGHz±15MHz 附近无介质谐振压控振荡器（DRVCO）的泄露信号，因此故障Ku 波段接收组件常温失锁可能是由于DRVCO 工作异常引起。

图1 是Ku 波段接收组件本振源单元的原理框图。

图2 是本振单元失锁故障树。

参考Ku 波段接收组件本振源单元原理框图，结合本振单元失锁故障树对故障现象进行分析。

2.1 首先开盖镜检故障组件。

在显微镜下接收组件内部无多余物，各单元电路带线无开短路现象，元器件焊点满足焊接要求。

2.2 排查C101。

用开路电缆测试接收组件40MHz 参考信号功率为9dBm，在正常的工作范围内，排除40MHz 参考信号问题。

2.3 排查C102。

测量鉴相器PE3236 各引脚电阻均在正常范围，测试工作电流为25mA，均在正常范围，排除鉴相器PE3236 损伤。

2.4 排查C103。

开盖测试放大器以及混频器均正常工作，排除放大混频器件受损。

专利名称：一种实现Magpie加解密的方法专利类型：发明专利
发明人：李浪,贺位位,刘波涛,邹祎,许琼方,刘辉申请号：CN201310717294.5
申请日：20131223
公开号：CN103746795A
公开日：
20140423
专利内容由知识产权出版社提供
摘要：本发明公开了一种实现Magpie加解密的方法，Magpie密码算法分组长度为64位，密钥长度为96位，采用SPN结构，包含32轮运算。

Magpie包括两部分：运算部分和控制部分。

运算部分，每轮运算包括六个基本运算模块。

控制部分，将密钥的第65位到96位作为Magpie加密算法的控制信号。

控制信号用来控制轮内模块的运算顺序，而控制信号又是由密钥相应位的值随机决定，从而使加解密运算过程随机化。

解密时将输入明文与初始密钥换成输入密文与变换后轮密钥，进行解密；采用密钥控制加解密方法，将密钥的第65位到96位二进制数作为Magpie加密算法的控制信号，这是一种新的控制方式，有效提高密码算法的安全性。

申请人：衡阳师范学院
地址：421002 湖南省衡阳市珠晖区衡花路16号
国籍：CN
代理机构：长沙市融智专利事务所
代理人：黄美成
更多信息请下载全文后查看。

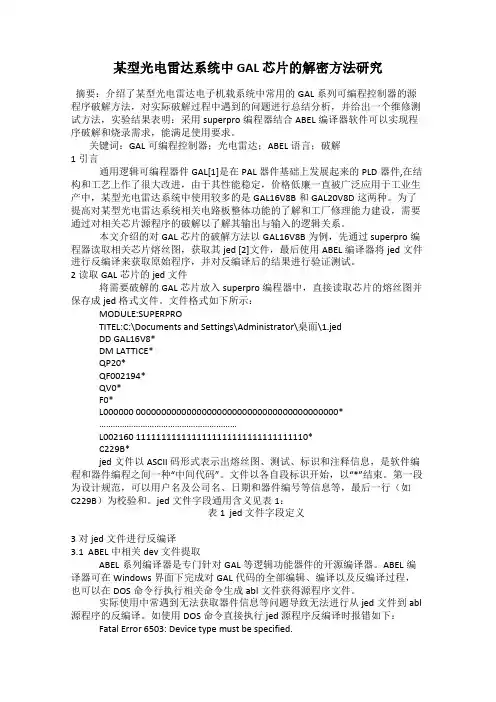

某型光电雷达系统中 GAL 芯片的解密方法研究摘要：介绍了某型光电雷达电子机载系统中常用的GAL系列可编程控制器的源程序破解方法，对实际破解过程中遇到的问题进行总结分析，并给出一个维修测试方法，实验结果表明：采用superpro编程器结合ABEL编译器软件可以实现程序破解和烧录需求，能满足使用要求。

关键词：GAL可编程控制器；光电雷达；ABEL语言；破解1引言通用逻辑可编程器件GAL[1]是在PAL器件基础上发展起来的PLD器件,在结构和工艺上作了很大改进，由于其性能稳定，价格低廉一直被广泛应用于工业生产中，某型光电雷达系统中使用较多的是GAL16V8B和GAL20V8D这两种。

为了提高对某型光电雷达系统相关电路板整体功能的了解和工厂修理能力建设，需要通过对相关芯片源程序的破解以了解其输出与输入的逻辑关系。

本文介绍的对GAL芯片的破解方法以GAL16V8B为例，先通过superpro编程器读取相关芯片熔丝图，获取其jed [2]文件，最后使用ABEL编译器将jed文件进行反编译来获取原始程序，并对反编译后的结果进行验证测试。

2读取GAL芯片的jed文件将需要破解的GAL芯片放入superpro编程器中，直接读取芯片的熔丝图并保存成jed格式文件。

文件格式如下所示：MODULE:SUPERPROTITEL:C:\Documents and Settings\Administrator\桌面\1.jedDD GAL16V8*DM LATTICE*QP20*QF002194*QV0*F0*L000000 0000000000000000000000000000000000000000*……………………………………………………L002160 1111111111111111111111111111111110*C229B*jed文件以ASCII码形式表示出熔丝图、测试、标识和注释信息，是软件编程和器件编程之间一种“中间代码”。

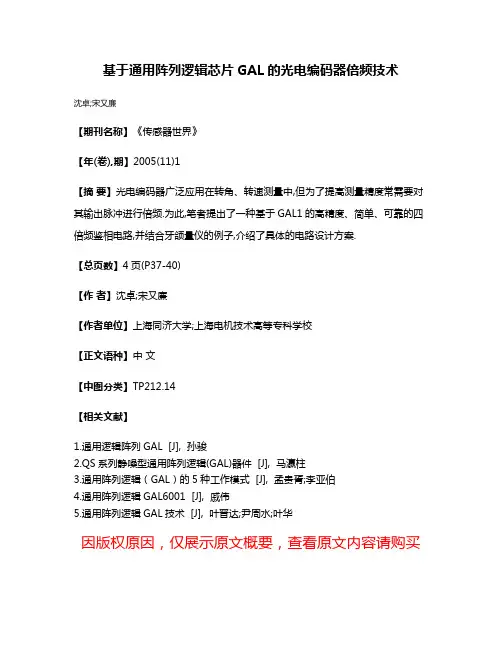

基于通用阵列逻辑芯片GAL的光电编码器倍频技术
沈卓;宋又廉
【期刊名称】《传感器世界》
【年(卷),期】2005(11)1
【摘要】光电编码器广泛应用在转角、转速测量中,但为了提高测量精度常需要对其输出脉冲进行倍频.为此,笔者提出了一种基于GAL1的高精度、简单、可靠的四倍频鉴相电路,并结合牙颌量仪的例子,介绍了具体的电路设计方案.
【总页数】4页(P37-40)
【作者】沈卓;宋又廉
【作者单位】上海同济大学;上海电机技术高等专科学校
【正文语种】中文
【中图分类】TP212.14
【相关文献】
1.通用逻辑阵列GAL [J], 孙骏
2.QS系列静噪型通用阵列逻辑(GAL)器件 [J], 马瀛柱
3.通用阵列逻辑（GAL）的5种工作模式 [J], 孟贵胥;李亚伯
4.通用阵列逻辑GAL6001 [J], 戚伟
5.通用阵列逻辑GAL技术 [J], 叶晋达;尹周水;叶华
因版权原因，仅展示原文概要，查看原文内容请购买。

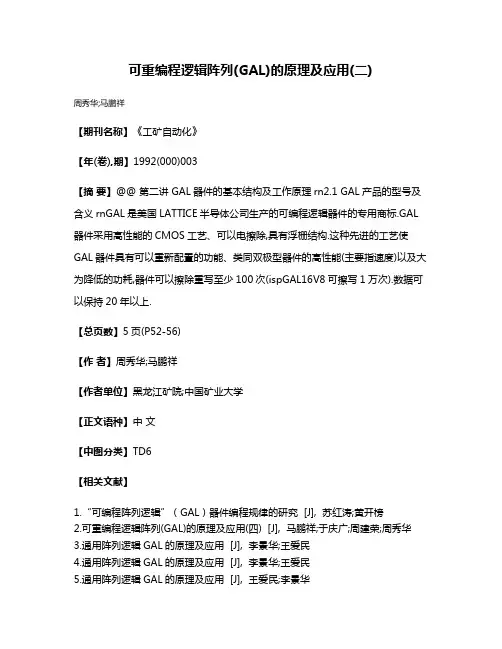

可重编程逻辑阵列(GAL)的原理及应用(二)
