扣件式钢管双排外脚手架安全施工方案
- 格式:doc
- 大小:25.50 KB
- 文档页数:2
扣件式钢管脚手架施工安全要求扣件式钢管脚手架是建筑施工中常用的一种搭设工具,主要用于提供施工人员的工作平台和辅助材料的放置。
为确保施工安全,使用扣件式钢管脚手架时需满足以下安全要求:1. 设备检查:在使用前必须对钢管、扣件和连接件进行检查,确保无裂纹、断裂、锈蚀等损坏现象,保持设备的完好和稳定性。
2. 基础稳固:扣件式钢管脚手架的基础必须稳固,能够承受预计的荷载。
在不适宜铺设基础的情况下,可采用重型支撑脚来增加稳定性。
3. 断面尺寸:钢管的断面尺寸必须满足相关标准规定,以保证其承受力和使用寿命。
一般要求钢管的外径不小于48mm,壁厚不小于3.2mm。
4. 高度控制:脚手架的高度应根据具体使用情况进行合理控制,不得超过规定限制。
同时,高度超过2米的脚手架必须设置安全护栏,确保工人的安全。
5. 承载能力:扣件式钢管脚手架的承载能力必须符合预计荷载要求,并根据实际情况进行合理的设置。
对于需要承受较大动荷载的脚手架,应采取加强措施,提高其承载能力。
6. 连接稳定:扣件的安装必须牢固可靠,连接件的连接必须紧密,以保证脚手架的整体稳定性。
扣件和连接件的松动会导致脚手架的不稳定,应及时调整和修复。
7. 施工检查:在脚手架搭设后,施工单位应进行定期巡查和检查,确保脚手架的稳定性和安全性。
同时,要做好施工人员的培训和安全防护工作,确保他们正确使用脚手架。
8. 防止坠落:在脚手架上工作的人员必须正确佩戴安全带,并牢固固定,以防止坠落。
脚手架边缘应设置安全护栏,高度不低于1.2米,以提供有效的防护措施。
9. 积水排除:脚手架上的积水应及时排除,以防止滑倒和材料受潮。
10. 风力控制:在风力较大的情况下,应采取相应的措施,如加固或加固脚手架,以确保安全。
总之,扣件式钢管脚手架施工中的安全要求是非常重要的,施工人员必须注意并按照相关要求进行操作,以确保施工过程中的安全性和稳定性。
扣件式钢管脚手架施工安全要求(二)1. 钢管脚手架施工前必须进行安全检查,确保所有组件完好无损,没有裂纹、变形和腐蚀等缺陷。

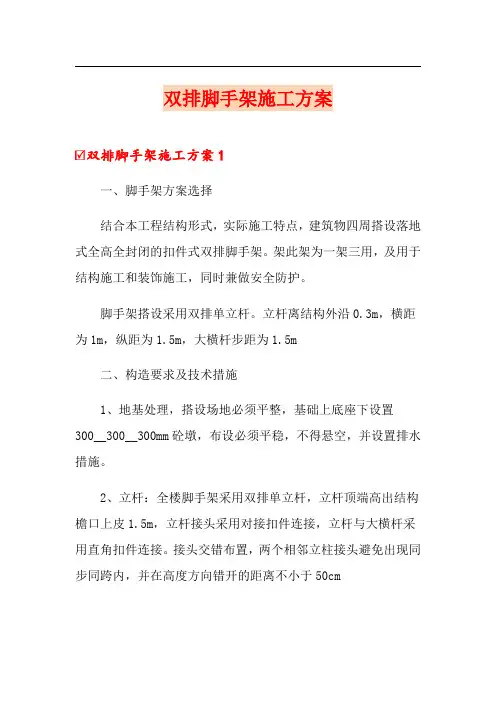

双排脚手架施工方案双排脚手架施工方案1一、脚手架方案选择结合本工程结构形式,实际施工特点,建筑物四周搭设落地式全高全封闭的扣件式双排脚手架。
架此架为一架三用,及用于结构施工和装饰施工,同时兼做安全防护。
脚手架搭设采用双排单立杆。
立杆离结构外沿0.3m,横距为1m,纵距为1.5m,大横杆步距为1.5m二、构造要求及技术措施1、地基处理,搭设场地必须平整,基础上底座下设置300__300__300mm砼墩,布设必须平稳,不得悬空,并设置排水措施。
2、立杆:全楼脚手架采用双排单立杆,立杆顶端高出结构檐口上皮1.5m,立杆接头采用对接扣件连接,立杆与大横杆采用直角扣件连接。
接头交错布置,两个相邻立柱接头避免出现同步同跨内,并在高度方向错开的距离不小于50cm3、大横杆:大横杆置于小横杆之下,在立柱的两侧,用直角扣件与立柱扣紧,其长度大于3跨,不小于6m,同一步大横杆之间要交圈。
大横杆采用对接扣件连接,其接头交错布置,不在同步、同跨内。
相邻接头水平距离不小于50cm,各接头距立柱的距离不大于50cm。
4、小横杆:每一立杆与横杆相交处,都必须设置一根小横杆,并采用直角扣件扣紧,在大横杆上,该杆轴线偏离主节点的距离不大于15cm,小横杆间距应与立杆柱间距相同,且根据作业层脚手板搭设的需要可在两立柱之间等距离增设小横杆。
小横杆伸出外排大横杆边缘距离不小于10cm,伸出里排大横杆在立柱处相向布置。
双排脚手架施工方案2为进一步贯彻《建筑施工安全检查标准》(JGJ59-99),实现安全管理规范化、科学化,确保规范施工安全生产,根据该工程建筑结构和施工特点、特编制该施工方案。
1工程概况1.1本工程位于:建筑层次:五层建筑面积:大约20__平方米1.2基础处理,采用夯实、找平。
2搭设方案2.1材料及规格选取根据JGJ59-99标准要求,采用钢管搭设,钢管尺寸采用φ48×3.5MM,并使用钢扣件。
2.2搭设尺寸2.2.1搭设总高度约18米,要求随施工进度搭设,高度超出施工层1.5米。

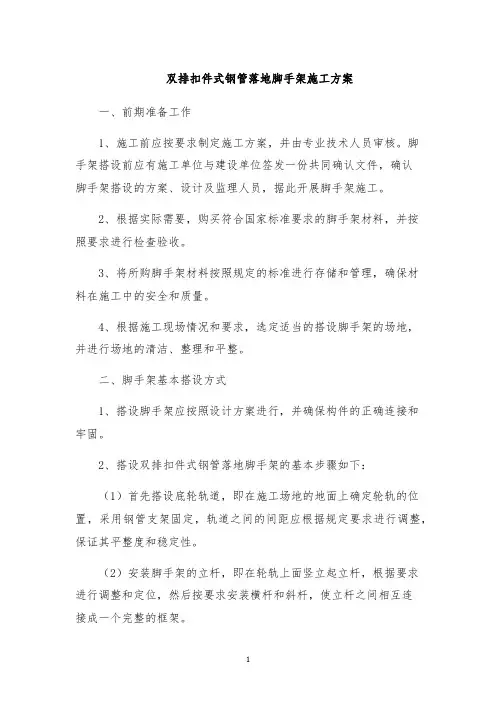

双排扣件式钢管落地脚手架施工方案一、前期准备工作1、施工前应按要求制定施工方案,并由专业技术人员审核。
脚手架搭设前应有施工单位与建设单位签发一份共同确认文件,确认脚手架搭设的方案、设计及监理人员,据此开展脚手架施工。
2、根据实际需要,购买符合国家标准要求的脚手架材料,并按照要求进行检查验收。
3、将所购脚手架材料按照规定的标准进行存储和管理,确保材料在施工中的安全和质量。
4、根据施工现场情况和要求,选定适当的搭设脚手架的场地,并进行场地的清洁、整理和平整。
二、脚手架基本搭设方式1、搭设脚手架应按照设计方案进行,并确保构件的正确连接和牢固。
2、搭设双排扣件式钢管落地脚手架的基本步骤如下:(1)首先搭设底轮轨道,即在施工场地的地面上确定轮轨的位置,采用钢管支架固定,轨道之间的间距应根据规定要求进行调整,保证其平整度和稳定性。
(2)安装脚手架的立杆,即在轮轨上面竖立起立杆,根据要求进行调整和定位,然后按要求安装横杆和斜杆,使立杆之间相互连接成一个完整的框架。
(3)安装斜撑和水平杆,即将斜撑和水平杆搭接在立杆和横杆之间,定位并进行调整。
(4)安装横向脚手板,即将横向脚手板按照要求铺在水平杆上面,中间需要留有间隙以便于铺设纵向脚手板。
(5)安装纵向脚手板,即将纵向脚手板沿着横向脚手板方向进行铺设,要求铺设平整、牢固,并留有合适的间隙便于后续的施工。
(6)按照要求安装扶手和斜梯等设施,确保脚手架的安全和舒适性。
三、脚手架施工注意事项1、脚手架的搭设和使用应符合相关安全规定和技术要求,确保施工现场的安全和稳定性。
2、在脚手架搭设过程中,应注意队列参考,保证结构的平衡,避免搭建过程中出现倾斜和脆弱的情况。
3、脚手架的搭建过程中,应注意安全检查和修整,确保脚手架的稳定性和牢固性,避免使用过程中发生事故。
4、施工过程中应注意脚手架的使用规范和维护,确保施工人员的安全和脚手架的良好状态。
5、施工完成后,应对脚手架进行检查、清理和退件,确保脚手架的完好无损,以便于后续的使用和管理。

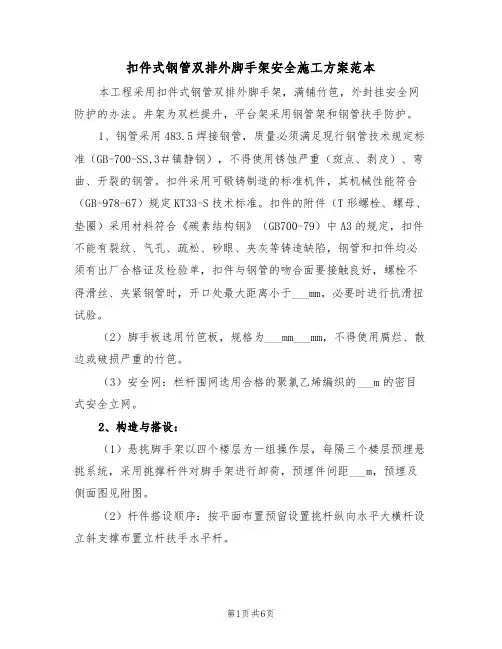

扣件式钢管双排外脚手架安全施工方案范本本工程采用扣件式钢管双排外脚手架,满铺竹笆,外封挂安全网防护的办法。
井架为双栏提升,平台架采用钢管架和钢管扶手防护。
1、钢管采用483.5焊接钢管,质量必须满足现行钢管技术规定标准(GB-700-SS,3#镇静钢),不得使用锈蚀严重(斑点、剥皮)、弯曲、开裂的钢管。
扣件采用可锻铸制造的标准机件,其机械性能符合(GB-978-67)规定KT33-S技术标准。
扣件的附件(T形螺栓、螺母、垫圈)采用材料符合《碳素结构钢》(GB700-79)中A3的规定,扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷,钢管和扣件均必须有出厂合格证及检验单,扣件与钢管的吻合面要接触良好,螺栓不得滑丝、夹紧钢管时,开口处最大距离小于___mm,必要时进行抗滑扭试验。
(2)脚手板选用竹笆板,规格为___mm___mm,不得使用腐烂、散边或破损严重的竹笆。
(3)安全网:栏杆围网选用合格的聚氯乙烯编织的___m的密目式安全立网。
2、构造与搭设:(1)悬挑脚手架以四个楼层为一组操作层,每隔三个楼层预埋悬挑系统,采用挑撑杆件对脚手架进行卸荷,预埋件间距___m,预埋及侧面图见附图。
(2)杆件搭设顺序:按平面布置预留设置挑杆纵向水平大横杆设立斜支撑布置立杆扶手水平杆。
(3)脚手架搭设从建筑物第四层楼板开始,将外架横档(即小横杆)伸入楼层内,再设置挑杆与上一层水平拉杆锚上,并在架底往下设置撑杆,共同承受此一挑架体的重量。
(4)扣件螺栓扭力矩40N.M,但不大于65N.M,扣件抗滑荷载7KN。
(5)拉杆不设接头,与楼层预埋洞必须是交叉点。
(6)立杆纵向间距___m,横向间距___m,步距___m,每楼层、每隔四跨立杆,设一连墙杆。
连墙点的位置相邻楼层应相互错开。
连墙点的加固件采用预埋钢管或预埋双股8#铁丝。
(7)要注意架体悬挑部分的水平及垂直度,防止架体变形扭转受力,要防止架体中部下垂和外倾。
(8)纵向水平杆设置于小横杆之上,在立柱的内侧,并采用十字扣件与立杆相扣。

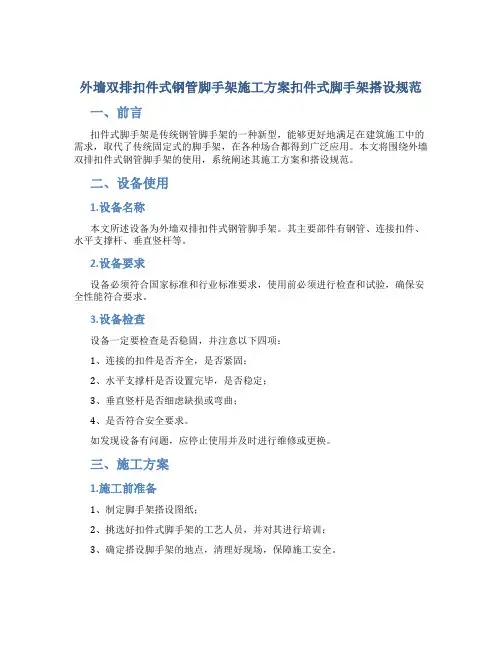

外墙双排扣件式钢管脚手架施工方案扣件式脚手架搭设规范一、前言扣件式脚手架是传统钢管脚手架的一种新型,能够更好地满足在建筑施工中的需求,取代了传统固定式的脚手架,在各种场合都得到广泛应用。
本文将围绕外墙双排扣件式钢管脚手架的使用,系统阐述其施工方案和搭设规范。
二、设备使用1.设备名称本文所述设备为外墙双排扣件式钢管脚手架。
其主要部件有钢管、连接扣件、水平支撑杆、垂直竖杆等。
2.设备要求设备必须符合国家标准和行业标准要求,使用前必须进行检查和试验,确保安全性能符合要求。
3.设备检查设备一定要检查是否稳固,并注意以下四项:1、连接的扣件是否齐全,是否紧固;2、水平支撑杆是否设置完毕,是否稳定;3、垂直竖杆是否细虑缺损或弯曲;4、是否符合安全要求。
如发现设备有问题,应停止使用并及时进行维修或更换。
三、施工方案1.施工前准备1、制定脚手架搭设图纸;2、挑选好扣件式脚手架的工艺人员,并对其进行培训;3、确定搭设脚手架的地点,清理好现场,保障施工安全。
2.搭设过程1、先按照搭设图纸进行定位,将扣件及钢管逐层搭建,保证搭设平整,松紧适宜,设备稳固;2、对于十分高层的作业高度,需要考虑分段组装,对下层定位后再进行上层组装;3、组装完成后,一定要做好横向与纵向连接,确保设备结实稳定;4、在设备搭设完成后,还需在组装的设备上安装作业塔,其高度不宜大于10米。
3.搭设安全1、当设备搭设到8m-10m的高度时,需要设置水平支撑杆,保证设备不会发生侧倾或倒塌;2、在搭设层数时,需要逐层检查设备转接节点的连接是否牢固,以及钢管是否有变形或者磨损现象;3、若出现不稳固的情况,要及时调整脚手架,保证其稳定性。
四、搭设规范1、遵从安全第一的原则进行搭设,每天上岗前要对设备进行检查,发现问题要及时处理;2、搭设设备时,需遵照图纸进行定位并在转接处连接固定;3、扣件式脚手架的搭建速度应逐步增加,逐层递增。
在搭设的过程中,不得出现捷径行为,千万不能违反安全规程;4、在搭设设备后,需对每个节点进行检查和调整,直到其稳固后方可进行下一步操作;5、施工过程中,必须按照要求佩戴好安全带和安全帽,并严禁超员。
双排外脚手架施工方案一、编制依据1、建筑施工高处作业安全技术范围(JGJ80-2016)2、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)3、建筑施工安全检查标准(JGJ59-2011)二、工程概况某某项目,坐落干天律市,本工程为六层混凝土框架结构,建筑面积4300M2,主体外檐高度为22m o二、主要组成杆件扣件式脚手架主要由立杆、大横杆、扫地杆(纵间扫地杆及横向扫地杆)剪刀撑,联墙杆等杆件组成。
四、材料规格1、钢管采用外径48mm壁厚3.5mm的悍接钢管,用干立杆及大横杆时长度以4-6m为好。
最大长度不超过6.5m o用干小横杆的管长2.3m为宜。
2、扣件采用锻铸造扣件。
3、底座钢管底座采用铁板焊接底座4、脚手板采用脚平板厚度不小于5cm05、安全网脚手架立网采用密目安全网,平网采用大眼安全网。
五、脚手架搭设要求本工程采用落地式双排脚手架,架高24m,分三段搭设完成,脚手架基础地势较低,在周围设有排水措施,双排外脚手架内排距建筑物外侧30cm,两排脚平架中间距离L5πu立杆间距1.5m.大横杆间距1.4m,步距采用L4m尺杆控制,随搭设随校正大横杆水平度、立杆垂直度,并随时目测和线锥校正垂直度。
1、基础从建筑物周围至外2m加宽作为脚丰架基础区,进行测平,夯实,做IOCm混凝土基础,铺5公分厚垫板并进行固定。
在板上放线分间距点上放置底座。
2、搭设立杆用4、6m钢管错位立置,固定立杆用水平仪在立杆上测水平点为搭设头步大横杆用。
大横杆用头步大横杆要以立杆上水平点为准进行搭设,内排架子大横杆搭设在外侧。
外排架干大横杆搭设在内侧,离地面20C i n搭设横向扫地杆和纵向扫地杆,纵向扫地杆搭设在横向扫地杆下面。
接杆、钢管立杆的接长采用对接,大横杆搭设所接杆两步间距以上进行接长,大横杆对接时接点必须垂直错开。
小横杆搭设随大横杆搭设同时设置,两端扣件尽量靠近主节点处紧固.小横杆端离建筑物不大于巧25cm o联墙杆按三步三跨设置,建筑墙体砌筑线临时同柱子做拉结加固。

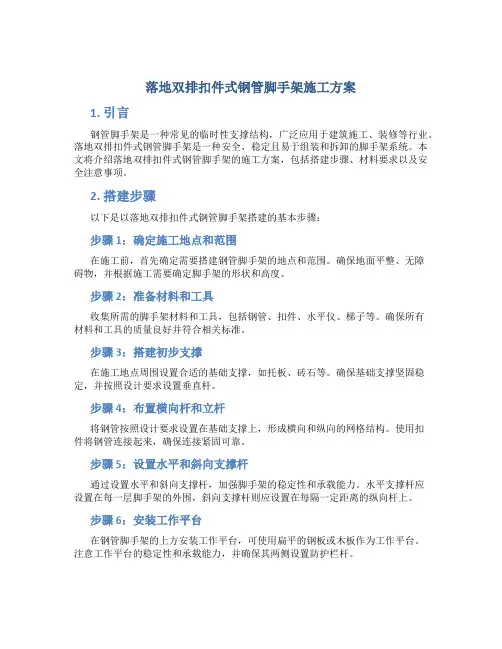

落地双排扣件式钢管脚手架施工方案1. 引言钢管脚手架是一种常见的临时性支撑结构,广泛应用于建筑施工、装修等行业。
落地双排扣件式钢管脚手架是一种安全、稳定且易于组装和拆卸的脚手架系统。
本文将介绍落地双排扣件式钢管脚手架的施工方案,包括搭建步骤、材料要求以及安全注意事项。
2. 搭建步骤以下是以落地双排扣件式钢管脚手架搭建的基本步骤:步骤 1:确定施工地点和范围在施工前,首先确定需要搭建钢管脚手架的地点和范围。
确保地面平整、无障碍物,并根据施工需要确定脚手架的形状和高度。
步骤 2:准备材料和工具收集所需的脚手架材料和工具,包括钢管、扣件、水平仪、梯子等。
确保所有材料和工具的质量良好并符合相关标准。
步骤 3:搭建初步支撑在施工地点周围设置合适的基础支撑,如托板、砖石等。
确保基础支撑坚固稳定,并按照设计要求设置垂直杆。
步骤 4:布置横向杆和立杆将钢管按照设计要求设置在基础支撑上,形成横向和纵向的网格结构。
使用扣件将钢管连接起来,确保连接紧固可靠。
步骤 5:设置水平和斜向支撑杆通过设置水平和斜向支撑杆,加强脚手架的稳定性和承载能力。
水平支撑杆应设置在每一层脚手架的外围,斜向支撑杆则应设置在每隔一定距离的纵向杆上。
步骤 6:安装工作平台在钢管脚手架的上方安装工作平台,可使用扁平的钢板或木板作为工作平台。
注意工作平台的稳定性和承载能力,并确保其两侧设置防护栏杆。
步骤 7:检查和修整搭建完脚手架后,对其进行检查和修整。
确保脚手架的连接紧固可靠,所有支撑杆处于垂直和水平状态,并检查工作平台的安全性。
3. 材料要求搭建落地双排扣件式钢管脚手架所需的材料主要包括: - 钢管:采用直径48mm、壁厚3.2mm的焊接钢管。
- 扣件:采用直径48mm的扣件,确保质量可靠,连接力大于35KN。
- 基础支撑:如托板、砖石等,确保基础支撑稳固可靠。
- 工作平台:使用质量可靠的扁平钢板或木板作为工作平台。
4. 安全注意事项在搭建落地双排扣件式钢管脚手架时,应注意以下安全事项: - 严格按照设计要求和操作规程进行施工,不得越位使用或改变脚手架结构。
双排扣件式钢管落地脚手架施工方案(3)1. 背景介绍双排扣件式钢管落地脚手架是一种常用的施工搭建工具,在建筑施工中起到支撑和施工作业的重要作用。
本文将介绍双排扣件式钢管落地脚手架的施工方案,以保障施工安全和高效进行。
2. 施工准备在进行双排扣件式钢管落地脚手架搭建工作之前,需要做好以下准备工作: -确认施工图纸的准确性和完整性。
- 检查搭建工地的地基情况,确保地基承载能力满足要求。
- 准备好所需的钢管、扣件、踏板等材料和工具。
3. 搭建步骤步骤一:定位基础支撑点根据施工图纸和实际需求,在地面上标出支撑点的位置,并进行打桩或者设置基础支撑。
步骤二:安装立柱和横梁将立柱竖直安装在基础支撑点上,确保立柱的稳固性。
然后在立柱之间安装横梁,形成支撑框架结构。
步骤三:安装水平横向支撑在立柱和横梁的连接点处安装水平横向支撑,以增加框架结构的稳定性和承载能力。
步骤四:安装踏板和防护栏在搭建好的框架结构上安装踏板,以便施工人员行走和作业。
同时安装防护栏,确保施工作业的安全性。
4. 安全注意事项在搭建和使用双排扣件式钢管落地脚手架时,需要注意以下安全事项: - 安装过程中要保持各个部件的稳固连接。
- 施工人员需佩戴好安全帽、安全带等个人防护装备。
- 禁止搭建在不稳定的地基或者在强风等恶劣环境下施工。
5. 施工完成与验收在搭建完成后,应进行全面的验收,确认双排扣件式钢管落地脚手架符合安全要求,可以正常使用。
施工完毕后,要对施工区域进行清理,保持整洁。
6. 结束语双排扣件式钢管落地脚手架作为建筑施工中重要的搭建工具,其施工过程需要严格按照规范和安全要求进行。
通过本文的介绍,相信读者对双排扣件式钢管落地脚手架的施工方案有了更深入的了解,希望可以为实际施工工作提供帮助。
扣件式钢管双排外脚手架安全施工方案
扣件式钢管双排外脚手架安全施工方案
本工程采用扣件式钢管双排外脚手架,满铺竹笆,外封挂安全网防护的办法。
井架为双栏提升,平台架采用钢管架和钢管扶手防护。
1、钢管采用Φ48×3.5焊接钢管,质量必须满足现行钢管技术规定标准(GB-700-SS,3#镇静钢),不得使用锈蚀严重(斑点、剥皮)、弯曲、开裂的钢管。
扣件采用可锻铸制造的标准机件,其机械性能符合(GB-978-67)规定KT33-S技术标准。
扣件的附件(T形螺栓、螺母、垫圈)采用材料符合《碳素结构钢》(GB700-79)中A3的规定,扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷,钢管和扣件均必须有出厂合格证及检验单,扣件与钢管的吻合面要接触良好,螺栓不得滑丝、夹紧钢管时,开口处最大距离小于6mm,必要时进行抗滑扭试验。
(2)脚手板选用竹笆板,规格为1200mm×1000mm,不得使用腐烂、散边或破损严重的竹笆。
(3)安全网:栏杆围网选用合格的聚氯乙烯编织的1.8×6m的密目式安全立网。
2、构造与搭设:
(1)悬挑脚手架以四个楼层为一组操作层,每隔三个楼层预埋悬挑系统,采用挑撑杆件对脚手架进行卸荷,预埋件间距1.5m,预埋及侧面图见附图。
(2)杆件搭设顺序:按平面布置预留→设置挑杆→纵向水平大横杆→设立斜支撑→布置立杆→扶手水平杆……。
(3)脚手架搭设从建筑物第四层楼板开始,将外架横档(即小横杆)伸入楼层内,再设置挑杆与上一层水平拉杆锚上,并在架底往下设置撑杆,共同承受此一挑架体的重量。
(4)扣件螺栓扭力矩40N.M,但不大于65N.M,扣件抗滑荷载7KN。
(5)拉杆不设接头,与楼层预埋洞必须是交叉点。
(6)立杆纵向间距1.5m,横向间距1.0m,步距1.8m,每楼层、每隔四跨立杆,设一连墙杆。
连墙点的位置相邻楼层应相互错开。
连墙点的加固件采用预埋钢管或预埋双股8#铁丝。
(7)要注意架体悬挑部分的水平及垂直度,防止架体变形扭转受力,要防止架体中部下垂和外倾。
(8)纵向水平杆设置于小横杆之上,在立柱的内侧,并采用十字扣件与立杆相扣。
(9)纵向水平杆采用对接扣件,接头不能在同跨内,相邻接头应错开500mm以上。
如采用旋转扣件时,应使用三个扣件对接。
纵向水平杆步高 1.8m,设四道纵向水平杆。
架子的外侧应设1.2m高的防护栏杆,操作层设置18cm高档脚板。
(10)每一主节点处必须设一根横向水平杆,并采用十字扣件扣在立柱上;每一个小横杆处的纵向杆须使用十字扣件。
(13)本方案所采用的竹笆脚手板,铺好后四角应用16#的铁丝扎牢。
(14)脚手架在两端头或直线距离不大于12m处设置剪刀撑,每道剪刀撑跨立杆3-5根之间。
斜角地面成45?-60?夹角。
所用扣件一律采用旋转扣件,并扣在立柱上。
(15)脚手架内立杆与建筑物的间距为300mm,故此处应用木板封闭。
立面围护采用密目安全网,并用网绳与大横杆绑扎牢固。
(16)脚手架在搭设时,应高出施工层1.2m~1.8m。
3、脚手架的验收
(1)架子搭设完毕,在投入使用前,逐层由工程负责人(项目经理)、架子班组和专职安全人员以及相关专业技术人员一起组织验收。
验收时,必须有主管审批架子施工方案一级
的技术和安全部门参加,并填写验收单。
(2)验收时,要检查架子所使用的材料、配件、工具是否符合现行国家和部颁标准。
A、架子的布置,立杆和大、小横杆间距。
B、架子的搭设。
C、连墙点是否安全可靠,剪刀撑,斜撑是否符合要求。
D、架子的安全防护必须有效,绑扎紧固程度应符合要求。
E、脚手架铺设应符合要求。
F、脚手架基础处理、做法、埋深必须正确和安全可靠。
4、脚手架的拆除:
(1)架子拆除时应划分作业区,周围设围栏或竖立警戒标志,地面设有专人指挥,严禁非作业人员入内。
(2)拆除的高空作业人员,必须戴好安全帽、系安全带、穿软底鞋。
(3)拆除顺序遵循由上而下、先搭后拆的原则。
即先拆栏杆、脚手板、剪刀撑,后拆小横杆、大横杆、立杆等,并按一步一清的原则进行,严禁上下同时进行拆除作业。
(4)拆立杆时,应先抱住立杆再拆开最后两个扣。
拆除大横杆、斜撑、剪刀撑时,应先拆中间扣,然后托住中间,再解端头扣。
(5)连墙点应随拆除进度逐层拆除。
(6)拆除时要统一指挥,上下呼应,动作协调,当解开与另一个人有关的结扣时,应先通知对方,以防坠落。
(7)拆除时不应碰坏门窗、玻璃、落水管、房檐突出构件、地下明沟等物。
(8)拆下的材料应堆放成堆,用塔吊吊运,严禁抛掷,运至地面的材料应按指定地点,随拆随运,分类堆放,当天拆当天清。
(9)在拆除过程中,不得中途换人,如必须换人时,应将拆除情况交代清楚后方可离去。
感谢您的阅读!。
