中华骏捷仪表板保险丝盒布置图

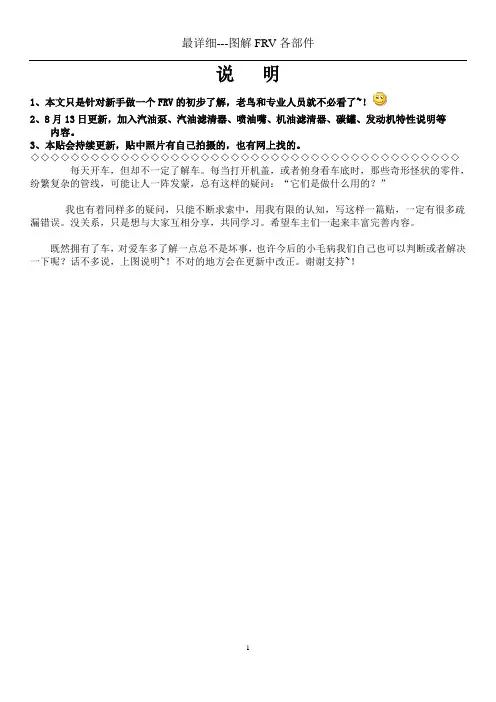

说明1、本文只是针对新手做一个FRV的初步了解，老鸟和专业人员就不必看了~！2、8月13日更新，加入汽油泵、汽油滤清器、喷油嘴、机油滤清器、碳罐、发动机特性说明等内容。

3、本贴会持续更新，贴中照片有自己拍摄的，也有网上找的。

◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇每天开车，但却不一定了解车。

每当打开机盖，或者俯身看车底时，那些奇形怪状的零件，纷繁复杂的管线，可能让人一阵发蒙，总有这样的疑问：“它们是做什么用的？”我也有着同样多的疑问，只能不断求索中，用我有限的认知，写这样一篇贴，一定有很多疏漏错误。

没关系，只是想与大家互相分享，共同学习。

希望车主们一起来丰富完善内容。

既然拥有了车，对爱车多了解一点总不是坏事，也许今后的小毛病我们自己也可以判断或者解决一下呢？话不多说，上图说明~！不对的地方会在更新中改正。

谢谢支持~！打开发动机盖，就是这个样子了，这个是4A13发动机。

空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。

空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。

如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。

蓄电池：不必多说，就是储存电能的。

一般是铅蓄电池，电解液是稀硫酸。

制动液：就平常说的刹车油。

现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。

点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。

机油：这个也不必多说，起润滑密封作用的矿物油或合成油。

发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。

助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。

当然有些车已开始使用电动助力了，这也是未来的发展趋势。

防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。

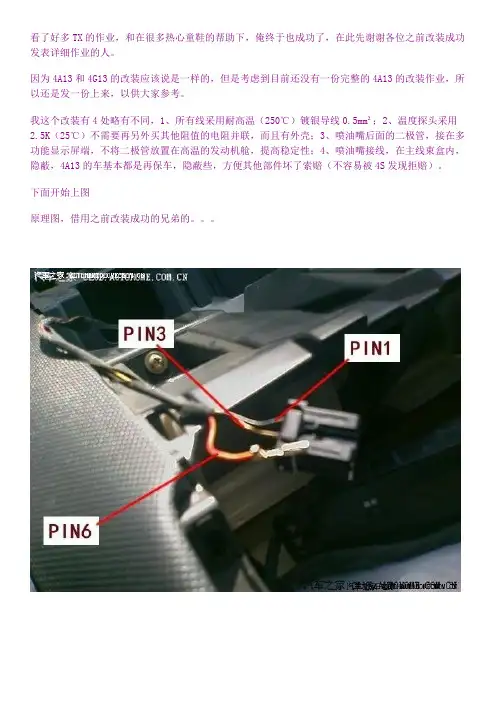

看了好多TX的作业，和在很多热心童鞋的帮助下，俺终于也成功了，在此先谢谢各位之前改装成功发表详细作业的人。

因为4A13和4G13的改装应该说是一样的，但是考虑到目前还没有一份完整的4A13的改装作业，所以还是发一份上来，以供大家参考。

我这个改装有4处略有不同，1、所有线采用耐高温（250℃）镀银导线0.5mm²；2、温度探头采用2.5K（25℃）不需要再另外买其他阻值的电阻并联，而且有外壳；3、喷油嘴后面的二极管，接在多功能显示屏端，不将二极管放置在高温的发动机舱，提高稳定性；4、喷油嘴接线，在主线束盒内，隐蔽，4A13的车基本都是再保车，隐蔽些，方便其他部件坏了索赔（不容易被4S发现拒赔）。

下面开始上图原理图，借用之前改装成功的兄弟的。

注意二极管方向，电流是从显示屏流向喷油嘴，而不是从喷油嘴流向显示屏，对于不动的同学，可以按照图示，白杠靠近喷油嘴方向，表接反了，偶就是一开始理解错了，接反了，其中曲折就不详述了。

下面上准备材料2.5K阻值温度传感器，右侧的，可以淘宝搜2.5k 传感器，5元一个，如果很在意准确性，可以多买两个回来做对比，因为有的可能有1-2℃的误差貌似很准180一卷的耐温镀银导线。

买回来的多功能显示屏、三项六脚船型开关，用作切换室内外温度用切忌多功能显示屏编号：3975020，表买成23的，哪个是4A9发动机用的，不能用在4A上显示屏到船型开关连接线车内温度探头连线到仪表盘连线，还是一贯风格（仪表盘常亮），无损仪表盘接线。

喷油嘴接线，二极管在显示屏端。

加了一个25V2200uF的电容，据说可以解决时钟越来越慢的毛病，在发动车的时候，保证显示屏电压稳定。

原来的显示屏插头没拆，用的2.54排针插头，还是无损。

仪表盘连接插头。

上电测试下先，ok。

温度切换开关喷油嘴线束，从离合器踏板上方的主线束孔传过去，记得用硬一点的钢丝，穿线，要不很难传过去。

穿到发动机舱以后，正上方就是ecu主线束盒，打开，找到1#3#喷油嘴线（喷油嘴一个上有两根线，除了红色的另外一根），找到对应的颜色（我的是1#蓝白，3#土黄白），然后将线破开一半，焊上，胶布包好。

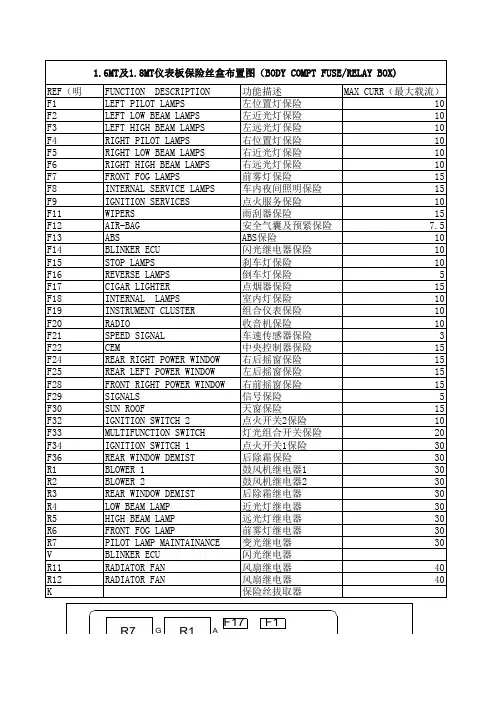

中华骏捷仪表板保险丝盒布置图公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]中华骏捷仪表板保险丝盒布置图FUNCTION DESCRIPTION 功能描述 F1 LEFT PILOT LAMPS 左位置灯保险 10 F2 LEFT LOW BEAM LAMPS 左近光灯保险 10 F3 LEFT HIGH BEAM LAMPS 左远光灯保险 10 F4 RIGHT PILOT LAMPS 右位置灯保险 10 F5 RIGHT LOW BEAM LAMPS 右近光灯保险 10 F6 RIGHT HIGH BEAM LAMPS 右远光灯保险 10 F7 FRONT FOG LAMPS 前雾灯保险 15 F8 INTERNAL SERVICE LAMPS 车内夜间照明保险 15 F9 IGNITION SERVICES 点火服务保险 10 F11 WIPERS 雨刮器保险 15 F12 AIR-BAG 安全气囊及预紧保险 7.5 F13 ABS 10 F14 BLINKER ECU 闪光继电器保险 10 F15 STOP LAMPS 刹车灯保险 10 F16 REVERSE LAMPS 倒车灯保险5 F17 CIGAR LIGHTER 点烟器保险 15 F18 INTERNAL LAMPS 室内灯保险 10 F19 INSTRUMENT CLUSTER 组合仪表保险 10 F20 RADIO 收音机保险 10 F21 SPEED SIGNAL 车速传感器保险 3 F22 CEM 中央控制器保险 15 F24 REAR RIGHT POWER WINDOW 右后摇窗保险 15 F25 REAR LEFT POWER WINDOW 左后摇窗保险 15 F28 FRONT RIGHT POWER WINDOW 右前摇窗保险 15 F29 SIGNALS 信号保险 5 F30 SUN ROOF 天窗保险 15 F32 IGNITION SWITCH 2 10 F33 MULTIFUNCTION SWITCH 灯光组合开关保险 20 F34 IGNITION SWITCH 1 30 F36 REAR WINDOW DEMIST 后除霜保险 30 R1 BLOWER 1 30 R2 BLOWER 2 30 R3 REAR WINDOW DEMIST 后除霜继电器 30 R4 LOW BEAM LAMP 近光灯继电器 30 R5 HIGH BEAM LAMP 远光灯继电器 30 R6 FRONT FOG LAMP 前雾灯继电器 30 R7 PILOT LAMP MAINTAINANCE 变光继电器 30 V BLINKER ECU 闪光继电器 R11 RADIATOR FAN 风扇继电器40 R12 RADIATOR FAN 风扇继电器 40 K 保险丝拔取器 1.6MT及1.8MT仪表板保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） MAX CURR（最大载流） ABS保险点火开关2保险点火开关1保险鼓风机继电器1 鼓风机继电器2 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A 10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R77.5A F5 F21 C P 15A 30A 10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 FUNCTION DESCRIPTION 功能描述 F1 LEFT PILOT LAMPS 左位置灯保险 10 F2 LEFT LOW BEAM LAMPS 左近光灯保险 10 F3 LEFT HIGH BEAM LAMPS 左远光灯保险 10 F4 RIGHT PILOT LAMPS 右位置灯保险 10 F5 RIGHT LOW BEAM LAMPS 右近光灯保险 10 F6 RIGHT HIGH BEAM LAMPS 右远光灯保险 10 F7 FRONT FOG LAMPS 前雾灯保险 15 F8 INTERNAL SERVICE LAMPS 车内夜间照明保险 15 F11 WIPERS 雨刮器保险 15 F12 AIR-BAG 安全气囊及预紧保险 7.5 F13 ABS 10 F14 BLINKER ECU 闪光继电器保险 10 F15 STOP LAMPS 刹车灯保险 10 F16 REVERSE LAMPS 倒车灯保险5 F17 CIGAR LIGHTER 点烟器保险 15 F18 INTERNAL LAMPS 室内灯保险 10 F19 INSTRUMENT CLUSTER 组合仪表保险 10 F20 RADIO 收音机保险 10 F22 CEM 中央控制器保险 15 F24 REAR RIGHT POWER WINDOW 右后摇窗保险 15 F25 REAR LEFT POWER WINDOW 左后摇窗保险 15 F26 SEAT HEATING 座椅加热保险 30 F28 FRONT RIGHT POWER WINDOW 右前摇窗保险 15 F29 SIGNALS 信号保险 5 F30 SUN ROOF 天窗保险 15 F32 IGNITION SWITCH 2 10 F33 MULTIFUNCTION SWITCH 灯光组合开关保险 20 F34 IGNITION SWITCH 1 30 F36 REAR WINDOW DEMIST 后除霜保险 30 F37 A/T 30 F38 A/T 30 F40 SEAT MOVING 座椅移动保险 40 R1 BLOWER RELAY 1 30 R2 BLOWER RELAY 2 30 R3 REAR WINDOW DEMIST 后除霜继电器 30 R4 LOW BEAM LAMP 近光灯继电器 30 R5 HIGH BEAM LAMP 远光灯继电器30 R6 FRONT FOG LAMP 前雾灯继电器 30 R7 PILOT LAMP MAINTAINANCE 变光继电器 30 R8 A/T 30 V BLINKER ECU 闪光继电器 R11 RADIATOR FAN 风扇继电器 40 K 保险丝拔取器 2.0AT仪表板保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） MAX CURR （最大载流） ABS保险点火开关2保险点火开关1保险 A/T保险 A/T保险鼓风机继电器1鼓风机继电器2 A/T继电器 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F TR6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A 10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1F17 R2 R1 R9 F 3 7 F 3 8 F 3 9 F 4 0 R11 FUNCTION DESCRIPTION 功能描述 F1 LEFT PILOT LAMPS 左位置灯保险 F2 LEFT LOW BEAM LAMPS 左近光灯保险 F3 LEFT HIGH BEAM LAMPS 左远光灯保险 F4 RIGHT PILOT LAMPS 右位置灯保险 F5 RIGHT LOW BEAM LAMPS 右近光灯保险 F6 RIGHT HIGH BEAM LAMPS 右远光灯保险 F7 FRONT FOG LAMPS 前雾灯保险F8 INTERNAL SERVICE LAMPS No.1 F9 IGNITION SERVICES 点火服务保险 F10 POSITION SWITCH 档位开关保险 F11 WIPERS 雨刮器保险 F12 AIR-BAG 安全气囊及预紧保险 F13 ABS F14 BLINKER ECU 闪光继电器保险 F15 STOP LAMPS 刹车灯保险 F16 REVERSE LAMPS 倒车灯保险 F17 CIGAR LIGHTER 点烟器保险 F18 INTERNAL LAMPS 室内灯保险 F19 INSTRUMENT CLUSTER 组合仪表保险 F20 RADIO 收音机保险 F22 CEM 中央控制器保险 F23 SHIFT LEVEL CONTROL 换档控制器保险 F24 REAR RIGHT POWER WINDOW 右后摇窗保险 F25 REAR LEFT POWER WINDOW 左后摇窗保险 F26 SEAT HEATER 座椅加热 F27 PHONE 蓝牙电话F28 FRONT RIGHT POWER WINDOW 右前摇窗保险 F29 SIGNALS 信号保险 F30 SUN ROOF 天窗保险 F31 INTERNAL SERVICE LAMPS No.2 F32 IGNITION SWITCH 2 F33 MULTIFUNCTION SWITCH 灯光组合开关保险 F34 IGNITION SWITCH 1 F35 SEAT MOVE 座椅移动保险 F36 REAR WINDOW DEMIST 后除霜保险 R1 BLOWER1 R2 BLOWER2 R3 REAR WINDOW DEMIST 后除霜继电器 R4 LOW BEAM LAMP 近光灯继电器 R5 HIGH BEAM LAMP 远光灯继电器 R6 FRONT FOG LAMP 前雾灯继电器 R7 PILOT LAMP MAINTAINANCE 变光继电器 V BLINKER ECU 闪光继电器 1.8T-AT仪表板保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细）车内夜间照明保险1 ABS保险车内夜间照明保险2 点火开关2保险点火开关1保险鼓风机继电器1 鼓风机继电器2 R11 RADIATOR FAN 风扇继电器 R12 RADIATOR FAN 风扇继电器 K 保险丝拔取器 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A 10A F9 F25 F8F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 10 10 10 10 10 10 15 10 10 20 15 7.5 10 10 10 5 15 10 10 10 15 20 15 15 30 3 15 5 15 10 10 20 30 40 30 30 30 30 30 30 30 30 BODY COMPT FUSE/RELAY BOX) MAX CURR （最大载流） 40 40 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 FUNCTION DESCRIPTION 功能描述 F1 INJECTION CONTROL UNIT 点喷控制单元 30 F2 HORN 喇叭 10 F3 BLOWER MOTOR 鼓风机保险 30 F5 ABS 30 F6 ABS 30 F8 RADIATOR FAN 水箱风扇保险 40 F9 INJECTOR(MT) 10 F10 IGNITION COIL 点火线圈保险10 F11 IMMOBILIZER(MT) 10 F12 FUEL PUMP 油泵保险 10 F13 HEAT LAMBDA PROBE 氧传感器保险 10 F14 CONDITIONER COMPRESSOR 空调压缩机保险 10 R1 FUEL PUMP(AT) 30 R2 CONDITIONER COMPRESSOR 空调压缩机继电器 30 R4 HORN RELAY 喇叭继电器 30 R5 MAIN RELAY 主继电器 30 R6 FUEL PUMP(EURO3) 30 R8 IGNATION (STAR EXCLUDED) 启动继电器70 A FUSE PILLER 保险丝拔取器 P1 IGNITION +15 60 P2 BETTERY +30 70 P3 IGNITION START 启动电源 60 发动机舱保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） MAX CURR（最大载流） ABS 保险 ABS 保险喷嘴保险(MT) 防盗控制器保险(MT) 燃油泵继电器 (AT) 油泵继电器(欧3) 点火 +15 电源 +30 P3 P2 P1 F1 F11 F14 R7 R4 15A30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 FUNCTION DESCRIPTION 功能描述 F1 INJECTION CONTROL UNIT 点喷控制单元 F2 HORN 喇叭 F3 BLOWER MOTOR 鼓风机保险 F5 ABS F6 ABS F8 RADIATOR FAN 水箱风扇保险 F9 INJECTOR(MT) F11 IMMOBILIZER(MT) F12 FUEL PUMP 油泵保险 F13 HEAT LAMBDA PROBE 氧传感器保险 F14 CONDITIONER COMPRESSOR 空调压缩机保险 F15 R2 CONDITIONER COMPRESSOR 空调压缩机继电器 R4 HORN RELAY 喇叭继电器 R5 MAIN RELAY 主继电器 R6 FUEL PUMP 油泵继电器 R7 starter relay 启动机继电器 R8 IGNATION (STAR EXCLUDED) 启动继电器 A FUSE PILLER 保险丝拔取器 P1 IGNITION +15 P2 BETTERY +30 P3 IGNITION START 启动电源 1.8T-AT发动机舱保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） ABS 保险 ABS 保险喷嘴保险(MT) 防盗控制器保险(MT) ECU保险 ECU保险点火 +15 电源 +30 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 30 10 30 30 30 40 10 10 10 10 10 10 30 30 30 30 30 70 60 70 60 BODY COMPT FUSE/RELAY BOX) MAX CURR（最大载流） P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 510A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8。

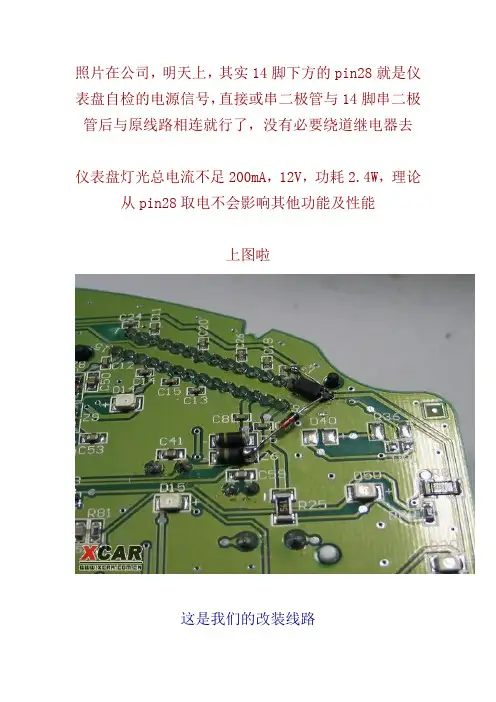

照片在公司，明天上，其实14脚下方的pin28就是仪表盘自检的电源信号，直接或串二极管与14脚串二极管后与原线路相连就行了，没有必要绕道继电器去仪表盘灯光总电流不足200mA，12V，功耗2.4W，理论从pin28取电不会影响其他功能及性能上图啦这是我们的改装线路需要器件：两个4148二极管或者普通的肖特基管，图中选用一颗贴片的SS14(黑的那个)和一颗4148(红的那个)肖特基管的正向压降小些，大约0.3V，而二极管正向压降在0.6V左右，选用肖特基管能够减少线路改动对光亮度的影响下面图片说明改动的地方，首先感谢前人，让我们知道了Pin14是控制仪表灯发亮的电源端1、切断Pin14上下两端线路，并从pin14引肖特基管至原线路割断的另一端2、我们经过尝试，发现下图中下面的Pin28就是仪表至acc时供给自检电压的电源，于是直接用二极管接入到步骤1的相聚点(其实也可以在原有线路的二极管后方直接引短路线至步骤1的相聚点)3、装配，装配时须注意，按照我们这样焊接二极管，可能会碰到上端仪表塑料，建议直接从Pin28用直立方式焊接，这点大家实际动手时就能了解说明：1、蓝色圈是我们添加的器件，上面那个是肖特基，下面那个是4148二极管，可以都使用二极管或肖特基，问题不大2、红色线为pin28自检电源线，也就是我们要取电的线3、黄色为切断线，还有一根切断线在肖特基下方4、蓝色的二极管标志为建议大家走线的位置，避开装回去时候仪表盘塑料的挤压再顺便说下如果有TX想弄自动感应式仪表灯，通过这个pin28脚接入pin14外围也能实现，光敏元件控制电阻或直接控制电流就行了，感光器件可以放在车门转向灯下方，老方是不是有点兴趣？呵呵如果想实现灯始终不关的自动感应式仪表灯，可以从pin26引线接入pin14外围，那条原本是用来实现里程、时间显示的，始终通电(不过不推荐)这三支LED是水温表的背光源08-09-07 23:08这八支LED是速度表的背光光源08-09-07 23:10这八支LED是转速表的背光光源，嘿嘿没拍全08-09-07 23:11这三支LED是油表的背光光源08-09-07 23:14电路板上原载的LED是1210型的，发动机工作时通过LED的电流是10毫安。

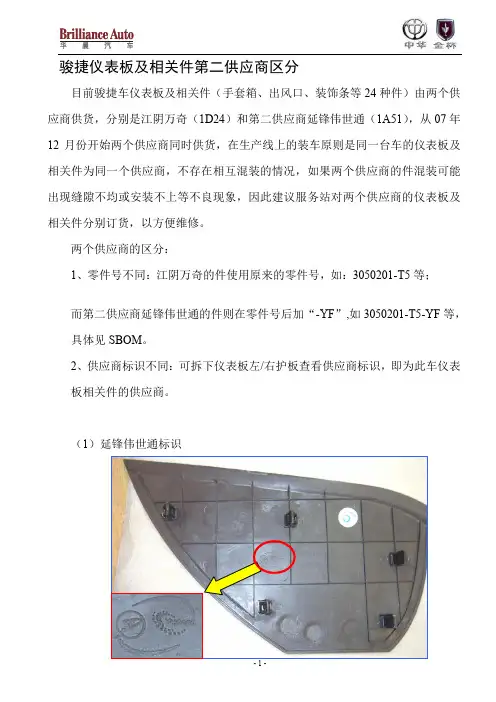

骏捷仪表板及相关件第二供应商区分
目前骏捷车仪表板及相关件（手套箱、出风口、装饰条等24种件）由两个供应商供货，分别是江阴万奇（1D24）和第二供应商延锋伟世通（1A51），从07年12月份开始两个供应商同时供货，在生产线上的装车原则是同一台车的仪表板及相关件为同一个供应商，不存在相互混装的情况，如果两个供应商的件混装可能出现缝隙不均或安装不上等不良现象，因此建议服务站对两个供应商的仪表板及相关件分别订货，以方便维修。

两个供应商的区分：
1、零件号不同：江阴万奇的件使用原来的零件号，如：3050201-T5等；
而第二供应商延锋伟世通的件则在零件号后加“-YF”,如3050201-T5-YF等，具体见SBOM。

2、供应商标识不同：可拆下仪表板左/右护板查看供应商标识，即为此车仪表
板相关件的供应商。

（1）延锋伟世通标识
（2）江阴万奇标识。

中华骏捷（M2）维修手册—空调系统中华骏捷轿车空调系统一、中华骏捷轿车空调系统简介汽车空调系统可以对车内空气温度、湿度、清洁度、风速、通风等进行调节，使空气在车内以一定的速度和方向流动，给乘员提供良好的“小气候”，保证乘员在任何外界气候和条件下都处于舒适的环境之中，并能够防止车窗上产生雾和霜，以确保驾驶员视线清晰使汽车能安全地运行。

1、采暖系统组成汽车采暖系统具有冬季车厢内采暖及风窗除霜两种作用，由暖风散热器、鼓风机、空调控制器及送风管路等总成组成。

2、制冷系统组成汽车空调制冷系统主要由制冷循环及电气、控制两大部分组成。

（1）制冷循环主要由压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、输液（气）软管，以及风机（冷凝器风扇、鼓风机）组成。

（2）电气、控制部分。

主要由空调控制器、高中低三态压力开关、继电器、调速电阻器或调速模块、各种温度传感器、空调线束等组成。

3、制冷系统工作原理空调管路内的低温、气态制冷剂（HFC-134a）经压缩机压缩后转变为高温、高压的气体，经过高压管路被送到冷凝器进行冷却，将热量向车外散出，被冷凝成的高温高压的液体工质从冷凝器底部流向储液干燥器，经过过滤、吸湿后，通过高压管路流至膨胀阀进行节流降压后，制冷剂进入蒸发器变成低温、低压状态，并吸收蒸发器芯子管壁上的大量热量汽化成气体。

在此同时，被鼓风机从车内或车外吸入的热空气不断穿流过蒸发器，被冷却后又通过送风管路吹回车内，完成了使车内降温的使命。

从蒸发器出来的低温低压过热气体通过吸气管被压缩机吸入，压缩成高温高压气体被重复使用。

这就完成了一个制冷循环。

二、中华骏捷轿车空调控制器类型中华骏捷轿车空调系统共有两种，分别是手动空调系统和全自动空调系统，对应的空调控制器分别为手动空调控制器（简称MCC）和全自动空调控制器（简称FATC）。

1、手动空调控制器（MCC）：可由用户手动操作手动空调控制器进行温度调节、风量调节、送风模式（吹脚、吹面、吹脚＋吹面、前除霜、吹脚＋前除霜）调节、空调开关、内外循环切换、后除霜开关等操作。

骏捷FRV系列车型说明书目录第一章保养须知 4•保养安全注意事项•定期检查•困难条件下的保养计划•保养计划•保养的意义•保养注意事项•车身部分自行保养•电器部分自行保养•发动机和底盘部分自行保养•首次保养•日常保养•普通条件下的保养计划第二章技术特性33•车辆发动机号•车辆识别代码(VlN)•整车参数•行驶系•其它•整车质量参数•调整数据•传动系•加注液•发动机第三章附件及其控制操作42•乘客舱空气滤清器•未关车灯报警功能•音响系统•烟灰缸、点烟器•空调系统•仪表与指示灯•点火开关•汽车外后视镜•倒车雷达•方向盘附近左、右侧组合开关控制操作•紧急开关•钥匙、锁及各种门的开关•车门玻璃升降开关组•车内灯光•汽车座椅及其控制操作•天窗•茶杯座•驻车制动器的使用•汽车内后视镜第四章司乘人员安全71•腰部安全带的正确使用•有关儿童安全•安全气囊使用须知•孕妇须知•腰／肩安全带的正确使用•驾驶前相关部件的调整爱卡骏捷FRV车友会：/bbs/forumdisplay.php?fid=553- 2 -•其他注意事项•座椅安全带的结构、功能•安全保护系统的重要作用第五章行车前应掌握的常识83•发动机的使用•节省燃油的几种方法•行车前的安全检查项目•制动系统的使用•变速器的使用•在坏天气下驾驶第六章发生紧急故障时87•发动机油压过低时•发动机过热•车辆无法正常启动•拖车•发动机故障指示灯亮时•更换备用轮胎爱卡骏捷FRV车友会：/bbs/forumdisplay.php?fid=553- 3 -第一章保养须知一、保养安全注意事项对车辆进行预防保养时，应特别小心，以防受到意外损伤，最有效的安全注意事项应是适合实际作业并切实可行的，以下是几项注意事项，请严格遵守。

①发动机开始始转动后，避免手、衣服和工具与风扇以及发动机传动皮带相接触。

并且要先取下戒指、手套、领带等物。

②在油箱和蓄电池附近，不要抽烟点火。

③使用随车千斤顶顶高汽车时，人不能爬入车底。

修车不求人教你看懂汽车保险丝最近闲得慌，抛弃了陪伴一年多的旧行车记录仪，入手了一个行车记录仪+导航+防炫目倒后镜一体的玩意。

由于功能太过强大，因此需要链接ACC电源。

自己对保险丝的理解实在是太薄弱，以致折腾了许久都才完成新玩意的安装。

事后，我回忆整个安装的过程，是因为我对保险丝盒不熟悉，花了很多时间在彻底弄懂保险丝盒的各个功能。

然后，我想到了大家，相信对汽车保险丝盒熟悉的没几个，大部分人和我一样是“半桶水”。

因此，催生了这篇文章，让我引领大家去了解清楚汽车保险丝盒的工作原理。

什么是汽车保险丝？保险丝，是我们习惯的称呼，而它官方名称叫“熔断器”。

汽车保险丝的用途与家里保险丝的作用大同小异，当电路电流异常并超过其额定电流时熔断起到电路保护屏障的作用。

车用保险丝大致分为两种快熔断保险丝和慢熔断保险丝。

汽车常用保险丝有高电流保险丝和中低电流保险丝。

一般较容易接触到的为中低电流保险丝。

中低电流保险大致可分为片式保险丝(包括自动保险丝盒迷你保险丝)、插入式保险丝、旋紧式保险丝、管式保险丝盒平板式保险丝。

其中我们能接触到的为中号ATO或小号快熔型片式保险丝。

片式保险丝可承载小电流、短时间脉冲电流，如大灯电路、后玻璃除霜等。

汽车片式保险丝颜色的国际的标准：2A灰色、3A紫色、4A粉色、5A桔黄色、7.5A咖啡色、10A红色、15A蓝色、20A黄色、25A透明无色、30A绿色和40A深桔色。

根据颜色的不同，可以很清楚的区分不同安培数的大小。

片式保险丝内的导体由类似于焊料的金属制成，它比普通导线本身的熔点低。

该导体的尺寸要通过非常精确的校准，以便在达到额定电流时，能够产生足够的热量熔断该导体，断开电路。

保险丝有两个重要的工作参数，一个是工作电压，另外一个则是额定电流，车主在购买或更换时要根据电路中的电压和电流来选择。

汽车保险丝盒的位置一般汽车上都有两个险丝盒，一个负责汽车外部电器的安全，如ECU、玻璃水、车灯、喇叭、ABS等电路的安全保护，位于发动机舱内;而另外一个负责车内电器的正常工作，例如点烟器、车窗升降、电动座椅和安全气囊等，一般位于方向盘的左侧位置。

目录电器系统 (3)第一节蓄电池 (3)一、检修规格 (3)二、检修调整顺序 (3)三蓄电池装配 (6)第二节车门开关组 (8)第三节方向盘音响控制开关 (11)第四节汽车天线 (12)第五节刮水器和洗涤器 (13)一、前刮水器 (13)二、后刮水器 (13)三、洗涤器 (15)四、检查 (16)五、安装操作要领 (17)六、雨刮片的检查和更换 (17)第六节车灯 (18)一车灯调整 (18)二前大灯的拆卸与安装 (21)三前雾灯 (22)四车身上组合尾灯、行李箱盖上组合尾灯 (23)五后回复反射器 (24)六前室内灯 (25)七前室内灯简图 (26)八前室内灯（带天窗开关） (27)九前室内灯简图 (28)十高位刹车灯 (29)第七节外后视镜 (30)一、手动外后视镜 (30)二、电动外后视镜 (30)第八节组合仪表 (32)一、检修规格.............................................................................................................. 错误!未定义书签。

二、组合仪表外型及插座引脚.................................................................................. 错误!未定义书签。

三、故障检查................................................................................................................ 错误!未定义书签。

四、组合仪表拆卸与安装.......................................................................................... 错误!未定义书签。

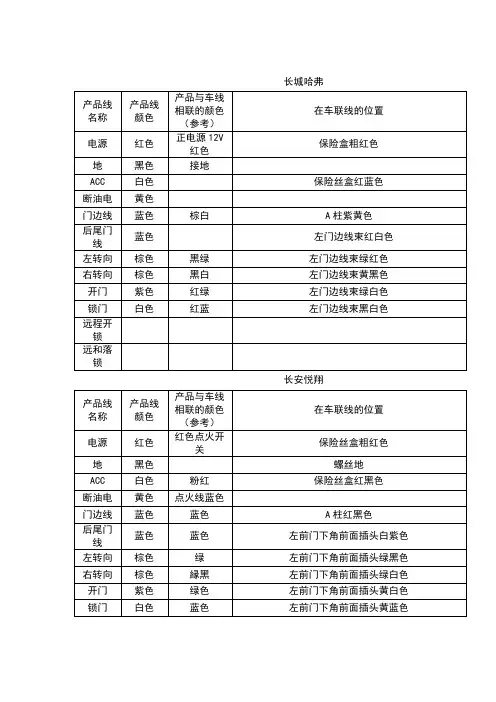

中华系列车型防盗器接线大全中华系列车型防盗器接线大全发布时间：2010年4月17日 13时4分2箱中华俊捷火线：红色ON：白粉转向：黄黑。

棕蓝（在离和器下边有1线束）门边：蓝白（最上边插做4门联控）锁线：蓝白、橙色。

（锁线在门孔有3个插座，中间插头、负触发）参考：尾箱前面没有开关从后面用手开。

原车有自动落锁功能。

09中华骏捷FRV防盗器接法原车5门中控中控：（双电位负触发）A柱下黑插头，红黄线，也可用负触发）边门：蓝白转向：从后尾灯插头处找，然后到A柱下找到同色线即可正电：保险盒下端有三个接线柱端，拔下钥匙后测得常火09款中华骏杰WAGON旅行车中控触发线负触发：白带橙门灯线：白带橙转向灯：蓝色、蓝带黑刹车灯：红带黑中华俊捷转向：小浅蓝黑、小浅蓝（左门边）后尾箱：棕紫（在中柱旁剪断加2极管正触发）（有些车尾箱线是黄绿条{低电位负触发}加一个1千欧的电阻，加一继电器。

门锁：小白橙（左门边，有两条，两条都是锁线）（随便接一条都可以，负触发，白色的锁线直接接上去，开的线加了两个旧防盗器不要的LED灯，和锁线接在一起，注意，一个LED灯不行哦）（假如防盗器有自动升窗功能，这样装还可以实现原车的遥控自动升窗功能）门边线：我在方向盘下面接的原来的车灯，是黑灰色的，也是四个门的电源：黑色（左门边）（两线插头）有些车是橙黄条ACC：橙黑（左门边）（在电源旁边）参考：刹车线不要接，接了后来的控制开关在打着火后踩刹车锁门，就没有用了，建议不要接，因为原车有行车到了一定速度自动锁门）（此车也可以用双电位负触发）08款中华尊驰信号线接白色橙条（有两根能使四门上锁，加电阻使四门开锁，随便接一根）中控采用双电位负触发，加200—1000欧电阻接在细白/橙线上。

主机选择自动升窗功能，请把开关拔到升窗开位，可实现自动升窗。

尾门加的是继电器和电阻，接的是黄色绿条。

四个边门接的是白绿和白蓝（每个门都得加二极管）转向接的是浅蓝黑条和浅蓝（浅蓝略细）。

中华骏捷仪表板保险丝盒布置图公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]中华骏捷仪表板保险丝盒布置图FUNCTION DESCRIPTION 功能描述 F1 LEFT PILOT LAMPS 左位置灯保险 10 F2 LEFT LOW BEAM LAMPS 左近光灯保险 10 F3 LEFT HIGH BEAM LAMPS 左远光灯保险 10 F4 RIGHT PILOT LAMPS 右位置灯保险 10 F5 RIGHT LOW BEAM LAMPS 右近光灯保险 10 F6 RIGHT HIGH BEAM LAMPS 右远光灯保险 10 F7 FRONT FOG LAMPS 前雾灯保险 15 F8 INTERNAL SERVICE LAMPS 车内夜间照明保险 15 F9 IGNITION SERVICES 点火服务保险 10 F11 WIPERS 雨刮器保险 15 F12 AIR-BAG 安全气囊及预紧保险 7.5 F13 ABS 10 F14 BLINKER ECU 闪光继电器保险 10 F15 STOP LAMPS 刹车灯保险 10 F16 REVERSE LAMPS 倒车灯保险5 F17 CIGAR LIGHTER 点烟器保险 15 F18 INTERNAL LAMPS 室内灯保险 10 F19 INSTRUMENT CLUSTER 组合仪表保险 10 F20 RADIO 收音机保险 10 F21 SPEED SIGNAL 车速传感器保险 3 F22 CEM 中央控制器保险 15 F24 REAR RIGHT POWER WINDOW 右后摇窗保险 15 F25 REAR LEFT POWER WINDOW 左后摇窗保险 15 F28 FRONT RIGHT POWER WINDOW 右前摇窗保险 15 F29 SIGNALS 信号保险 5 F30 SUN ROOF 天窗保险 15 F32 IGNITION SWITCH 2 10 F33 MULTIFUNCTION SWITCH 灯光组合开关保险 20 F34 IGNITION SWITCH 1 30 F36 REAR WINDOW DEMIST 后除霜保险 30 R1 BLOWER 1 30 R2 BLOWER 2 30 R3 REAR WINDOW DEMIST 后除霜继电器 30 R4 LOW BEAM LAMP 近光灯继电器 30 R5 HIGH BEAM LAMP 远光灯继电器 30 R6 FRONT FOG LAMP 前雾灯继电器 30 R7 PILOT LAMP MAINTAINANCE 变光继电器 30 V BLINKER ECU 闪光继电器 R11 RADIATOR FAN 风扇继电器40 R12 RADIATOR FAN 风扇继电器 40 K 保险丝拔取器 1.6MT及1.8MT仪表板保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） MAX CURR（最大载流） ABS保险点火开关2保险点火开关1保险鼓风机继电器1 鼓风机继电器2 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A 10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R77.5A F5 F21 C P 15A 30A 10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 FUNCTION DESCRIPTION 功能描述 F1 LEFT PILOT LAMPS 左位置灯保险 10 F2 LEFT LOW BEAM LAMPS 左近光灯保险 10 F3 LEFT HIGH BEAM LAMPS 左远光灯保险 10 F4 RIGHT PILOT LAMPS 右位置灯保险 10 F5 RIGHT LOW BEAM LAMPS 右近光灯保险 10 F6 RIGHT HIGH BEAM LAMPS 右远光灯保险 10 F7 FRONT FOG LAMPS 前雾灯保险 15 F8 INTERNAL SERVICE LAMPS 车内夜间照明保险 15 F11 WIPERS 雨刮器保险 15 F12 AIR-BAG 安全气囊及预紧保险 7.5 F13 ABS 10 F14 BLINKER ECU 闪光继电器保险 10 F15 STOP LAMPS 刹车灯保险 10 F16 REVERSE LAMPS 倒车灯保险5 F17 CIGAR LIGHTER 点烟器保险 15 F18 INTERNAL LAMPS 室内灯保险 10 F19 INSTRUMENT CLUSTER 组合仪表保险 10 F20 RADIO 收音机保险 10 F22 CEM 中央控制器保险 15 F24 REAR RIGHT POWER WINDOW 右后摇窗保险 15 F25 REAR LEFT POWER WINDOW 左后摇窗保险 15 F26 SEAT HEATING 座椅加热保险 30 F28 FRONT RIGHT POWER WINDOW 右前摇窗保险 15 F29 SIGNALS 信号保险 5 F30 SUN ROOF 天窗保险 15 F32 IGNITION SWITCH 2 10 F33 MULTIFUNCTION SWITCH 灯光组合开关保险 20 F34 IGNITION SWITCH 1 30 F36 REAR WINDOW DEMIST 后除霜保险 30 F37 A/T 30 F38 A/T 30 F40 SEAT MOVING 座椅移动保险 40 R1 BLOWER RELAY 1 30 R2 BLOWER RELAY 2 30 R3 REAR WINDOW DEMIST 后除霜继电器 30 R4 LOW BEAM LAMP 近光灯继电器 30 R5 HIGH BEAM LAMP 远光灯继电器30 R6 FRONT FOG LAMP 前雾灯继电器 30 R7 PILOT LAMP MAINTAINANCE 变光继电器 30 R8 A/T 30 V BLINKER ECU 闪光继电器 R11 RADIATOR FAN 风扇继电器 40 K 保险丝拔取器 2.0AT仪表板保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） MAX CURR （最大载流） ABS保险点火开关2保险点火开关1保险 A/T保险 A/T保险鼓风机继电器1鼓风机继电器2 A/T继电器 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F TR6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A 10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1F17 R2 R1 R9 F 3 7 F 3 8 F 3 9 F 4 0 R11 FUNCTION DESCRIPTION 功能描述 F1 LEFT PILOT LAMPS 左位置灯保险 F2 LEFT LOW BEAM LAMPS 左近光灯保险 F3 LEFT HIGH BEAM LAMPS 左远光灯保险 F4 RIGHT PILOT LAMPS 右位置灯保险 F5 RIGHT LOW BEAM LAMPS 右近光灯保险 F6 RIGHT HIGH BEAM LAMPS 右远光灯保险 F7 FRONT FOG LAMPS 前雾灯保险F8 INTERNAL SERVICE LAMPS No.1 F9 IGNITION SERVICES 点火服务保险 F10 POSITION SWITCH 档位开关保险 F11 WIPERS 雨刮器保险 F12 AIR-BAG 安全气囊及预紧保险 F13 ABS F14 BLINKER ECU 闪光继电器保险 F15 STOP LAMPS 刹车灯保险 F16 REVERSE LAMPS 倒车灯保险 F17 CIGAR LIGHTER 点烟器保险 F18 INTERNAL LAMPS 室内灯保险 F19 INSTRUMENT CLUSTER 组合仪表保险 F20 RADIO 收音机保险 F22 CEM 中央控制器保险 F23 SHIFT LEVEL CONTROL 换档控制器保险 F24 REAR RIGHT POWER WINDOW 右后摇窗保险 F25 REAR LEFT POWER WINDOW 左后摇窗保险 F26 SEAT HEATER 座椅加热 F27 PHONE 蓝牙电话F28 FRONT RIGHT POWER WINDOW 右前摇窗保险 F29 SIGNALS 信号保险 F30 SUN ROOF 天窗保险 F31 INTERNAL SERVICE LAMPS No.2 F32 IGNITION SWITCH 2 F33 MULTIFUNCTION SWITCH 灯光组合开关保险 F34 IGNITION SWITCH 1 F35 SEAT MOVE 座椅移动保险 F36 REAR WINDOW DEMIST 后除霜保险 R1 BLOWER1 R2 BLOWER2 R3 REAR WINDOW DEMIST 后除霜继电器 R4 LOW BEAM LAMP 近光灯继电器 R5 HIGH BEAM LAMP 远光灯继电器 R6 FRONT FOG LAMP 前雾灯继电器 R7 PILOT LAMP MAINTAINANCE 变光继电器 V BLINKER ECU 闪光继电器 1.8T-AT仪表板保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细）车内夜间照明保险1 ABS保险车内夜间照明保险2 点火开关2保险点火开关1保险鼓风机继电器1 鼓风机继电器2 R11 RADIATOR FAN 风扇继电器 R12 RADIATOR FAN 风扇继电器 K 保险丝拔取器 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A 10A F9 F25 F8F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 10 10 10 10 10 10 15 10 10 20 15 7.5 10 10 10 5 15 10 10 10 15 20 15 15 30 3 15 5 15 10 10 20 30 40 30 30 30 30 30 30 30 30 BODY COMPT FUSE/RELAY BOX) MAX CURR （最大载流） 40 40 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 FUNCTION DESCRIPTION 功能描述 F1 INJECTION CONTROL UNIT 点喷控制单元 30 F2 HORN 喇叭 10 F3 BLOWER MOTOR 鼓风机保险 30 F5 ABS 30 F6 ABS 30 F8 RADIATOR FAN 水箱风扇保险 40 F9 INJECTOR(MT) 10 F10 IGNITION COIL 点火线圈保险10 F11 IMMOBILIZER(MT) 10 F12 FUEL PUMP 油泵保险 10 F13 HEAT LAMBDA PROBE 氧传感器保险 10 F14 CONDITIONER COMPRESSOR 空调压缩机保险 10 R1 FUEL PUMP(AT) 30 R2 CONDITIONER COMPRESSOR 空调压缩机继电器 30 R4 HORN RELAY 喇叭继电器 30 R5 MAIN RELAY 主继电器 30 R6 FUEL PUMP(EURO3) 30 R8 IGNATION (STAR EXCLUDED) 启动继电器70 A FUSE PILLER 保险丝拔取器 P1 IGNITION +15 60 P2 BETTERY +30 70 P3 IGNITION START 启动电源 60 发动机舱保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） MAX CURR（最大载流） ABS 保险 ABS 保险喷嘴保险(MT) 防盗控制器保险(MT) 燃油泵继电器 (AT) 油泵继电器(欧3) 点火 +15 电源 +30 P3 P2 P1 F1 F11 F14 R7 R4 15A30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 FUNCTION DESCRIPTION 功能描述 F1 INJECTION CONTROL UNIT 点喷控制单元 F2 HORN 喇叭 F3 BLOWER MOTOR 鼓风机保险 F5 ABS F6 ABS F8 RADIATOR FAN 水箱风扇保险 F9 INJECTOR(MT) F11 IMMOBILIZER(MT) F12 FUEL PUMP 油泵保险 F13 HEAT LAMBDA PROBE 氧传感器保险 F14 CONDITIONER COMPRESSOR 空调压缩机保险 F15 R2 CONDITIONER COMPRESSOR 空调压缩机继电器 R4 HORN RELAY 喇叭继电器 R5 MAIN RELAY 主继电器 R6 FUEL PUMP 油泵继电器 R7 starter relay 启动机继电器 R8 IGNATION (STAR EXCLUDED) 启动继电器 A FUSE PILLER 保险丝拔取器 P1 IGNITION +15 P2 BETTERY +30 P3 IGNITION START 启动电源 1.8T-AT发动机舱保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） ABS 保险 ABS 保险喷嘴保险(MT) 防盗控制器保险(MT) ECU保险 ECU保险点火 +15 电源 +30 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 30 10 30 30 30 40 10 10 10 10 10 10 30 30 30 30 30 70 60 70 60 BODY COMPT FUSE/RELAY BOX) MAX CURR（最大载流） P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 510A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8。

组合仪表一、检修规格组合仪表检验规格参照QC/T 727-2004 汽车、摩托车用仪表。

1、 车速里程表车速表基本误差 km/h车速里程表指示速度实际速度 20 17～23 40 35～40 60 55～60 80 75～80 100 95～100 120 114～120 140 133～140 160152～160180 171～1802、 发动机转速表转速表基本误差 r/min 转速表指示转速基本误差（被检点转速值的%）1000 ±10 2000 ±10 3000 ±5 4000 ±5 5000 ±5 6000 ±5 7000±5 3、 燃油表燃油表参数值浮子底面高度（mm ） 燃油传感器电阻值（Ω）燃油表刻度3 382+35-6 E 14 323.4+15-6报警点 24 300 +6-12解报点 78 167±6 1/2 157 55±5F4、 水温表水温表参数值三菱电喷系统德尔福电喷系统西门子电喷系统 温度表刻度输入电阻（Ω）信号占空比L 230 288 51.8% 1/2 52 86.5 70% 解报点 25 45 80.2% 报警点 214083.6%H 15.7 30 88.2%5、各种报警、指示灯说明序号名称 颜色 控制电位控制方式1 司机安全气囊 红色 低电位 直接2 ABS 黄色 低电位 直接3 定速巡航1绿色 低电位 直接4 蓄电池充电 红色 低电位 直接5 机油压力 红色 低电位 直接6 发动机故障（OBD）黄色 低电位 直接7 制动系统 红色 低电位 直接8 制动蹄磨损 红色 低电位 直接9 门开报警 红色 低电位 直接10 位置（侧）灯 绿色 高电位 直接11 前照灯远光 蓝色 高电位 直接12 前雾灯 绿色 高电位 直接13 后雾灯 黄色 高电位 直接14 左转向 绿色 高电位 直接15 右转向 绿色 高电位 直接16 HOLD2黄色 高电位 直接17 燃油报警 黄色 软件控制18 冷却液温度报警 红色 软件控制19 变速箱故障1黄色 软件控制1 定速巡航和变速箱故障指示灯仅用于西门子系统。
