微波仿真论坛_HFSS设计微带天线
一、前言
微带天线，即微带感应力天线，是一种先进的电磁发射天线，它采用微细空心管及其他微带元件，广泛应用于宽带、多址无线通信、脉冲定位系统、脉冲探测系统等许多应用中。
以HFSS为工具，设计微带感应力天线，能够更加直观地分析微带天线的性能，从而帮助我们了解微带天线的传输特性，并根据实际应用需求实现天线高效性能设计。
二、微波仿真HFSS的设计步骤：
1、首先，选择好所采用的HFSS软件，确定需要分析的微带感应力天线的构型，并建立计算模型。
2、根据相关理论，计算出微带天线的基本参数，如振子长度、空心管半径和微带宽度等，以及天线的振荡频率、相位阶跃和频带宽等。
3、设置相应的仿真网格，根据天线实际的构形，划分仿真区域，确定网格大小和步长，以达到较高的空间分辨率，从而获得更准确的仿真结果。
4、设置仿真参考电路，根据计算出的微带天线振子长度、空心管半径和微带宽度等，及其传输特性，利用HFSS软件设置好参考模型，以及仿真频率。
5、开启仿真计算，间接计算和直接计算，从而获得微带感应力天线的S参数，用于评估微带天线的性能。
用Sonnet & Agilent HFSS设计微带天线摘要：以一同轴线底馈微带贴片为题材，分别用Sonnet 软件及 Agilent Hfss 软件进行Simulate，分析其特性。
并根据结果对这两个软件作一比较。
天线模型：天线为微带贴片天线，馈电方式为50Ω同轴线底馈，中心频率3GHzξ=，尺寸 56mm*52mm*3.175mm基片采用Duroid材料 2.33rPatch ：30mm*30mm馈电点距Patch中心7mm处。
参见下图。
一.Sonnet参数设置如下图：介质层按照天线指标予以设置：画出Antenna Layout.Top viewBottom view其中箭头所指处为via ，并在GND 层加上via port. 即实现了对Patch 的底馈。
至此，Circuit Edit 完成。
下一步对其进行模拟。
模拟结果：S11，即反射系数图：可见中心频率在3G附近，。
进一步分析电流分布：在中心频率的附近，取3G，3.1G作表面电流分布图：可见，在中心频率的电流分布较为对称。
符合设计的要求。
远区场方向图：选取了若干个频率点绘制远区场增益图。
从中可以看到，中心频率的增益较边缘为大。
符合设计的要求。
二.Agilent HfssAgilent Hfss (high frequency structure simulator)是AGILENT公司的一个专门模拟高频无源器件的软件。
较现在广泛应用的ANSOFT HFSS功能类似，但操作简单明了。
能在平面结构上建模天线不同，Agilent Hfss可以精确地定义天线的立体结构。
并可将馈电部分考虑在模拟因素内，按要求设定辐射界面，等等。
可能在本文的例子中，由于结构比较简单，并不能充分体现这一点，但也应可见一斑。
本例与HFSS HELP中所附带的例子较为类似，因此我参照HELP文件，在HFSS5.6环境下较为顺利的完成了模拟。
用HFSS模拟天线，主要分Draw Model、Assign Material、Define Boundary、Solve、Post Process 五个步骤：⒈Draw Model：HFSS采用的是相当流行的AUTOCAD的ENGINE，因此绘制方法与AUTOCAD大同小异，这里不在赘述。
北京交通大学硕士学位论文八木天线的设计仿真与测试姓名：常媛媛申请学位级别：硕士专业：通信与信息系统指导教师：周克生20061201北京交通人子硕士学位论文中文摘耍中文摘要摘要：天线在现代通信系统中的作用不可或缺，本文的主要内容就是围绕天线展丌。
论文的主要内容分两个部分：八木天线的设计和参数测量。
本文的第一个主要部分是八木天线的设计仿真，设计基于GSM-R干扰检测定向用天线的要求。
要在GSM-R频段的下行885MHz-889MHz频段内和上行930MHz-934MHz 频段内有高的方向性系数；方向图主瓣半功率角小于40。
，并且副瓣电平足够低(<-9dB)；阻抗带宽要覆盖885-934MHZ的频带，驻波比小于 1.5：另外，也要使其满足移动检测的便携式要求。
八木天线有很多分析方法，本文主要介绍了感应电动势法、行波天线的观点、矩量法与优化算法相结合的方法及现代仿真技术应用于天线设计方法。
本文八木夭线的分析与设计包括天线部分的设计和平衡不平衡转换结构的设计。
通过理论分析和基于矩量法的仿真软件FEKO和基于有限元法的HFSS设计仿真，得到符合要求的八木天线•通过仿真得到了天线在两个频段上垂直和水平极化方向的方向图及相关特性参数、天线输入阻抗、驻波比及带宽等天线设计要求的参数。
通过结果的对比也验证了两种软件的有效性。
本文的第二个主要部分是天线特性参数的测量，包括天线的校准、天线方向图的测量、天线驻波比的测量。
通过理论学习和实际动手操作，详细介绍了测量方法、测量步骤、测量误差的分析等。
最后，作为八木天线的设计的延续^本文介绍了国外一种新型的八木天线设计方法，其板状设计易于和基于微带的单片微波集成电路结合共形，极有可能在未来的通信和雷达系统毫米波成像技术领域得到进一步的应用，为今后进一步的设计和优化提供了思路。
关键词：八木天线HFSS FEK0 方向系数方向图半功率角驻波比分类号：TN82北京交通人7硕+论文ABSTRACTABSTRACTAntenna plays an important role in present communication system. The main work of this paper focused on the design and measurement of Yagi-Uda antenna.The first section was the design and simulation of Yagi-Uda antenna. The antenna was used for the detection and direction of interference on the frequency band of GSM-R. In order to satisfy the requirement of detection and direction, we should manage to get the following antenna parameters: high directional coefficient； the bandwidth should cover the frequency band of GSM-R( 885-934MHz) ； HPBW (half-power-bandwidth of main lobe) <40°,1st side lobe :<-9dB；we should tradeoff the high directional coefficient and antenna size for the convenience of moving carrying.There are various methods on the analysis of Yagi-Uda antenna. In this paper，four methods were introduced; voltagc-induction method, the point of traveling wave, MOM combining optimum algorithm and software simulation. I use electromagnetic software HFSS and FEKO for the design. There are two part of my design: antenna and balun design. The horizontal and vertical polarization directional parameters were got, other parameters, Z m9 VSWR, bandwidth, were also got.The second main part of my work was the measurement of antenna parameters, which include antenna calibration, antenna direction measurement, VSWR measurement. The measurement method and step were describe in detail through theory study and practicc handle. The validity of two kinds of software was also tested through simulation and measurement.*Finally, a new kind design of Yagi-Uda antenna was introduced，which was totally compatible with any microstrip-based MMIC circuitry. I think this antenna find wide applications in wireless communication systems, power combining and phased arrays，as well as millimeter-wave imaging arrays.KEYWORDS ： Yagi-Uda antenna HFSS FEKO direction coefficient HPBW VSWRCLASSNO； TN82致谢首先要感谢我的导师周克生教授，在我攻读硕士学位期间给予我许多帮助和悉心指导《从基础知识的学习和科研能力的培养，到论文的选题、深入、成文，周老师在每一个环节都以他周到细致的分析、敏锐的视角、渊博的知识和对科学研究的严谨态度对我做了关键性的指引。
一、滤波器的分类二、滤波器的应用三、滤波器的主要指标四、滤波器的设计五、设计举例1 、按其幅度频率特性可分为LPF HPF BPF BEF2 、按处理的信号形式可分为、和等。
3 、按不同的方式有很多种不同的分法, 下面给出一个粗略的分类总图:二、滤波器的应用滤波器的应用十分广泛，归纳起来有以下几个方面：1 、分离或者合成信号、抑制干扰2 、阻抗变换和匹配3 、延迟信号三、滤波器的主要技术指标1 、中心频率f 0 ，即工作频带的中心；2 、带宽△f ，或者相对带宽W= f/ △f 0 ；3 、带内插损，即通带衰减；4 、带外抑制，即阻带衰减；5 、回波损耗，即通带内的回波损耗；6 、带内波动，即通带衰减的波动范围；7 、还有群时延、功率容量、矩形系数等，有些还有互调指标要求。
四、滤波器的设计1 、滤波器设计的两种出发点：（ 1 ）、镜象参数法它以滤波网络的内在特性为根据，特点是: 根据滤波网络的具体电路, 用分析的方法推算出变换器损耗的特性。
然后再将这些具体电路拼凑起来, 使总的衰减特性满足所需要的技术要求。
（ 2 ）、插入损耗法它根据所提出的技术要求入手推求电路。
这种方法的优点是设计准确, 而且设计是已经考虑到外接负载的影响, 无需经过多次试探的手续。
它的缺点是需要用到比较难深的网络理论。
但是只要一当把满足各种要求的母型滤波器设计出来以后, 后来的设计手续变成了简单的查表读图和应用浅近数学方法换算数据, 从实用角度来说比镜象参数法还要简单得多。
所以这种是比较常用的设计方法。
2 、滤波器设计使用的逼近函数最广泛使用的逼近函数有以下三种：最平坦型（Butterworth ）、等波纹型(Chebyshev) 和椭圆函数型。
3 、滤波器的设计步骤（ 1 ）、确定滤波器的类型和实现方式根据技术指标要求，确定滤波器的类型和实现方式，包括低通、高通、带通还是带阻的确定、使用何种逼近函数模型、具体实现形式（选择用微带线、同轴线还是用波导等实现）（ 2 ）确定滤波器的阶数n 根据技术指标要求、逼近函数模型，确定滤波器的阶数。

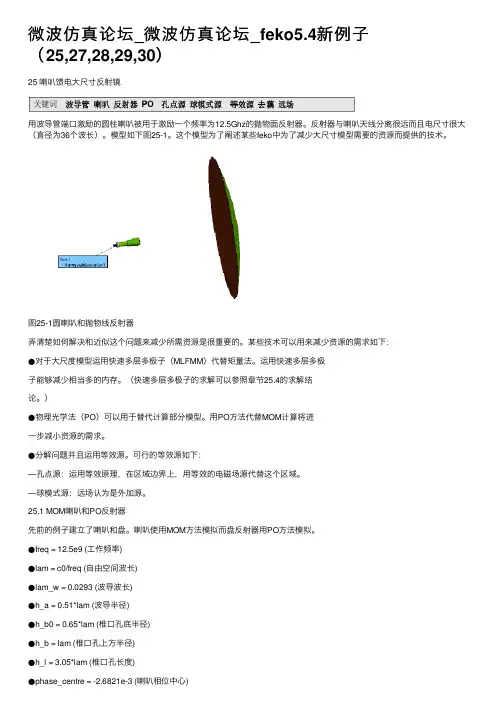

微波仿真论坛_微波仿真论坛_feko5.4新例⼦（25,27,28,29,30）25 喇叭馈电⼤尺⼨反射镜⽤波导管端⼝激励的圆柱喇叭被⽤于激励⼀个频率为12.5Ghz的抛物⾯反射器。
反射器与喇叭天线分离很远⽽且电尺⼨很⼤（直径为36个波长）。
模型如下图25-1。
这个模型为了阐述某些feko中为了减少⼤尺⼨模型需要的资源⽽提供的技术。
图25-1圆喇叭和抛物线反射器弄清楚如何解决和近似这个问题来减少所需资源是很重要的。
某些技术可以⽤来减少资源的需求如下：●对于⼤尺度模型运⽤快速多层多极⼦（MLFMM）代替矩量法。
运⽤快速多层多极⼦能够减少相当多的内存。
（快速多层多极⼦的求解可以参照章节25.4的求解结论。
）●物理光学法（PO）可以⽤于替代计算部分模型。
⽤PO⽅法代替MOM计算将进⼀步减⼩资源的需求。
●分解问题并且运⽤等效源。
可⾏的等效源如下：—孔点源：运⽤等效原理，在区域边界上，⽤等效的电磁场源代替这个区域。
—球模式源：远场认为是外加源。
25.1 MOM喇叭和PO反射器先前的例⼦建⽴了喇叭和盘。
喇叭使⽤MOM⽅法模拟⽽盘反射器⽤PO⽅法模拟。
●freq = 12.5e9 (⼯作频率)●lam = c0/freq (⾃由空间波长)●lam_w = 0.0293 (波导波长)●h_a = 0.51*lam (波导半径)●h_b0 = 0.65*lam (椎⼝孔底半径)●h_b = lam (椎⼝孔上⽅半径)●h_l = 3.05*lam (椎⼝孔长度)●phase_centre = -2.6821e-3 (喇叭相位中⼼)●R = 18*lam (反射器半径)● F = 25*lam (反射器焦点长度)● w_l = 2*lam w (波导管长度)建⽴喇叭步骤如下：●沿z 轴建⽴cylinder ，基本中⼼为（0，0，-w_l-h_l ），半径为h_a ，⾼度为w_l ，标记为the cylinder waveguide 。
微波腔天线的设计及仿真研究随着通讯技术的不断发展，微波技术已经成为信息和通讯领域不可或缺的一部分。
微波腔天线作为在微波通讯中常用的一种天线类型，其设计与仿真是微波通信领域中一个重要的研究方向。
本文将对微波腔天线的设计及仿真研究进行探讨。
一、微波腔天线简介微波腔天线是一种开启的微波谐振腔，在微波通信中使用广泛。
由于其较小的尺寸和宽带特性，它在一些特殊情况下成为了较为合适的选择。
微波腔天线的工作原理是基于谐振腔的产生，其腔体形状多种多样，常见的有圆形、方形、矩形等。
同时，其谐振频率与外部驻波场耦合形式存在着密切的关系。
二、微波腔天线的设计与分析针对微波腔天线的设计，主要有以下几个步骤。
首先，需要确定天线的工作频段和特性。
确定这些参数需要考虑到天线的使用要求和设计目标。
一般来说，微波腔天线的频段为2GHz~20GHz，频段宽度一般为20%~30%。
其次，需要确定谐振腔的形状和大小。
微波腔天线的谐振腔形状多样，选择与应用场景相匹配的腔体形状可以提高天线的辐射效率。
第三步，确定天线的馈电方式和布局。
根据天线的使用目的和特点，选择不同的馈电方式和布局，可以提高天线的辐射效率和信号传输质量。
最后，进行天线的仿真和优化。
根据设计的结果进行天线的数值仿真和参数优化，寻找最优解。
在此过程中，可以通过有限元分析（FEA）、电磁场仿真、参数扫描等手段进行优化，并结合实验结果进行验证。
三、微波腔天线的优缺点微波腔天线具有以下优点：1、小尺寸：与常见的天线相比，微波腔天线具有较小的尺寸，可以减小天线在设备中的占用空间。
2、宽带特性：由于谐振腔的存在，微波腔天线具有较宽的工作频段，使其能够适应不同的应用场景。
3、阻抗匹配：微波腔天线在设计时，可以通过调整电路参数来实现阻抗匹配，使其在大范围内保持较高的辐射效率。
不过，微波腔天线也存在以下缺点：1、制造难度较高。
微波腔天线需要采用精密的加工工艺，制造过程中容易出现误差，导致其性能下降。
天线的基础知识1 .天线的作用与地位无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。
电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。
可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。
天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。
对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；2 .天线方向性增强若干个对称振子组阵，能够控制辐射，产生“扁平的面包圈” ，把信号进一步集中到水平面方向上。
也可以利用反射板可把辐射能控制到单侧方向。
平面反射板放在阵列的一边构成扇形区覆盖天线。
反射面可以把功率反射到单侧方向，提高了增益。
抛物反射面的使用，更能使天线的辐射，像光学中的探照灯那样，把能量集中到一个小立体角内，从而获得很高的增益。
不言而喻，抛物面天线的构成包括两个基本要素：抛物反射面和放置在抛物面焦点上的辐射源。
3 .增益增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
它定量地描述一个天线把输入功率集中辐射的程度。
增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。
可以这样来理解增益的物理含义------为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要100W的输入功率，而用增益为 G = 13 dB = 20（Lg20=1.3010299956639811952137388947245）的某定向天线作为发射天线时，输入功率只需 100 / 20 = 5W .换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
微波实验室中的线性仿真线性仿真器是利用节点分析法来仿真电路特性的。
线性仿真被用在低噪声放大器、滤波器和输入矩阵特性的耦合器中。
线性仿真器能算出的测量值有：输出值、噪声系数、反射系数和噪声环。
如何创建集总滤波器这个例子教会我们在微波实验室中如何利用线性仿真器来仿真基本的集总滤波器。
一般包含一下步骤：●创建电路图●添加曲线图和测量值●分析电路●调整电路●创建变量●最优化电路创建电路图创建一个项目：选择File > New Project ；选择File > Save Project As，弹出另存为对话框；命名项目的文件名（如"linear_example"），然后点击Save。
设置缺省的项目单位选择Options > Project Options，打开项目选项对话框；点击Global Units项目栏；点击右边的箭头找到你所要的单位，然后点击OK。
创建电路图选择Project > Add Schematic > New Schematic。
弹出Create New Schematic对话框；输入文件名"lpf",然后点击OK。
在活动区域电路图纸被打开，在项目浏览器中Circuit Schematics下方多出一个Schematic文件。
在电路图中放置元件在电路图窗口的右上方通过滑动箭头来查看你所需要的电路部分元件。
先在环境浏览窗口点击窗口左下方的Elem栏；在环境浏览窗口中点击图标左边的+号弹出Lumped Element子菜单；单击Lumped Element下的Inductor，在下面的窗口显示一组inductor模块；单击模块，把它放置到电路图中；按照图示的位置放好，然后单击鼠标放置提示：在电路图中连接两个元件的捷径是把两个元件的节点放在一起会自动连接。
当连接后，节点会显示蓝色小方块。
如果你第一次没有连接好，只要单击元件图标，按下鼠标拖动元件到适当的位置就可以了。
